Министерство образования и науки Украины

Одесская государственная академия строительства и архитектуры

Кафедра железобетонных и каменных конструкций

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту по предмету:

«Железобетонные и каменные конструкции»

на тему: «Проектирование железобетонных конструкций многоэтажного здания»

Одесса 2010


Оглавление

1. Сбор нагрузок

2. Расчёт и конструирование монолитного ребристого перекрытия

2.1 Расчёт монолитной железобетонной плиты перекрытия

2.2 Расчёт и конструирования второстепенной балки

3. Расчёт и конструирование монолитной железобетонной колоны

4. Расчёт и конструирование фундамента


1. Сбор нагрузок

Таблица 1

Нагрузка от веса конструкции совмещённой кровли на 1 м2

Вид нагрузки

Характер. значение нагрузки на кН/м2

Коэф. Надёжности по нагрузке,

ϒfm

Предельно расчётное значение нагрузки, кН/м2

1. Рулонная кровля , 3слоя рубероида на битумной мастике

0,15

1,2

0,18

2. Цементно-песчаный раствор

δ=30 мм, γ=18кН/м3

0,54

1,3

0,702

3. Утеплитель из пенобетона

δ=20 мм, γ=5кН/м3

1

1,2

1,2

4. Пароизоляция 1 слой рубероида

0,05

1,2

0,06

5. Ж/б плита δ=70 мм, γ=25кН/м3

1,75

1,1

1,925

Суммарная постоянная нагрузка

gn =3,49

-

g=4,07

6. Снеговая нагрузка

Pn =0,88

1,14

p=1

Итого

р n + gn =4.37

-

p+g=5 ,07

Таблица 2

Нагрузка от веса конструкции перекрытия на 1 м2

Вид нагрузки

Характер. значение нагрузки на кН/м2

Коэф. Надёжности по нагрузке, ϒfm

Предельно расчётное значение нагрузки, кН/м2

1. Керамическая плитка

δ=10 мм, γ=19кН/м3

0,19

1,1

0,21

2. Цементо-песчаный раствор

δ=20 мм, γ=18кН/м3

0,36

1,3

0,47

3. Звукоизоляция

δ=30 мм, γ=18кН/м3

0,36

1,3

0,47

4. Ж/б плита δ=30 мм, γ=18кН/м3

1,75

1,1

1,925

Суммарная постоянная нагрузки

gn =2,66

-

g=3,08

5. Временная полезная нагрузка

рn =4

1,2

р=4,8

Итого

р n + gn = 6,66

-

p+g= 7,88

2. Расчёт и конструирование монолитного ребристого перекрытия

2.1 Расчёт монолитной железобетонной плиты перекрытия

Определение расчётных пролётов

Для расчётов плиты условно выделим полосу шириной b= 100 см и рассмотрим её как многопролётную не разрезную балку. Опорами которой, является второстепенные балки. Для определения расчётных длин задаёмся размером второстепенной балки.

Высота h=()×Lвт. балк =)×6000 = 500…333 мм

принимаем h =450 мм.

Ширина b=)×hвт.балк. = )×450 = 225… 150 мм

принимаем b= 180мм.

Плиты опёртые на стены на 120мм – это расстояние от края стены до конца заделки плиты.

Расчётные длины плиты:

Крайний расчёт пролёта плиты – это расстояние от грани второстепенной балки до 1/3 площади опирания .

Крайние L1 =1800мм, L0.1 = L1 + = 1800 + = мм;

средний расчётный пролёт плиты – это расстояние в свету между гранями второстепенных балок.

среднее L2 = L0.2 -2× = 2000-2× = 1820 мм.

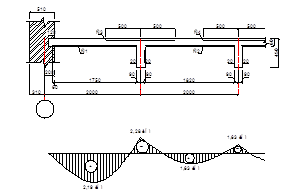

На рис. 1 изображена расчётная разбивка плиты перекрытия.


Рис. 1 Геометрические размеры и эпюра изгибающих моментов плиты

Вычисление расчётных усилий

Определяем изгибающий моменты в наиболее опасных сечениях плиты.

Момент в первом пролёте:

Момент в средних пролётах:

Момент на опоре С и В :

Mc syp = -ML 2 = -1,63

Определение минимальной толщины плиты

Необходимой толщиной плиты задаёмся с экономических размышлений % армирования плиты в пределах =0,5-0,8 % применяем =0,8% по maх пролётном момента. Mmax =ML , ex =2,19 кН/м при b=100 см.

Полезная высота сечения плиты при

ξ= μ*

где Rb =14.5 МПа - расчётное сопротивление бетона на сжатие ( для класса В-25);

Rs =365 МПа расчётное сопротивление арматуры при растяжении (для класса А 400С);

γb 2 =0.9 – коэффициент условия работы бетона.

Используем таблицу коэффициентов для расчёта изгибающих элементов армированных одиночной арматурой, по величине ξ находим соответствующие ему коэффициент αm =0,196

Определяем полезную расчётную высоту сечения плиты(min 6 см)

Полная высота плиты (округляем до 1 см)

h= h0 +1.5=2,28+1,5=3,78 см применяем h= 6 см ;

Тогда рабочая толщина плиты h0 =6-1,5=4,5 см.

Выбор площади сечения арматуры в плите показан ниже в таблице 3.


Подбор арматуры плиты перекрытия

Сечение

М, кН*см

ξ

Необходимая арматура

Необходимая арматура

Количество и тип сеток

As , , см2

Пр1

219

0,952

1,70

Оп В

228

0,955

1,70

Пр2

163

0,966

1,13

Оп С

163

0,966

1,13

1.2 Расчёт и конструирования второстепенной балки

Второстепенные балки монолитного ребристого перекрытия по своей статистической схеме представляет собой многопролётные неразрезные балки

Рис.2 Геометрические размеры и опоры усилий второстепенной балки.


Расчёт таких балок, выполняется так же как и для плит, учётом перераспределения в следствии пластических деформаций. Для вычисления пролётов второстепенных балок задаёмся размерами главноё балки:

высотой:

hгл.б. =(1/10….1/16)lгл.б. =(1/10….1/16)*600=60…37.5 см.

принимаем hгл =50 см

считаем ширину bгл.б =(1/2….1/3)hгл.б =(1/2….1/3)*50=25…16 см.

принимаем =25 см.

Расчётные пролёты второстепенных балок

L0.0 =6000 - 125 - 200 + =5760 мм

L0.1 =6000-250 = 5750 мм

Расчёт нагрузки на 1 м погонный балки постоянная:

Постоянная нагрузка от плиты и пола:

q = 3.08 кН/м2

b = 2 м

qпл =3,08×2= 6,16 кН/м

от собственного веса второстепенной балки :

qвт.б. =( hвт.б. –hпл. )× bвт.б ×× γfm = (0,45 – 0,06) ×25×0,18×1,1= 1,9305 кН/м

где:

- удельный вес железобетона 25 кН/м3

b - ширина второстепенной балки

γfm – коэффициент надёжности по нагрузки 1,1

полезная нагрузка:

pпол = р + b =4×2 =8 кН/м


полная расчётная нагрузка на 1 погонныё метр :

q = qпол +pпол = 8+8,0905 =16,095 кН/м

Вычисление расчётных усилий.

У статистических расчётов второстепенных балок с разными пролётами или такими, которые отличаются не более чем 20%, расчётные моменты определяют, используя метод гранитного равновесия.

Момент в первом пролёте:

M1 = кН*м

Момент на опоре В:

Момент в средних пролётах и на опоре С :

M2 = кН*м

Мс =- 33.25 кН ·м

Определение поперечных сил Q

на крайней опоре:

QА =(q×а1 )= 16.0905 × 5.76x0.4=37.07 кН

на средней опоре:

QB =-(q×а2 )= 16.0905 × 5.75x0.6=-55.51 кН

в остальных опорах:

QB =(q×а3 )= 16.0905 × 5.75x0.5=46.26 кН

Уточнение размеров второстепенных балок.

Необходимой толщиной плиты задаёмся с экономических размышлений % армирования плиты в пределах µ=0,8-1% принимаем µ=0,8% по max пролётном моменте. Mmax =M1 = 64.97кН/м при b =100 см.

Полезная высота сечения плиты при

ξ =μ*(RS /RBb 2 )=0.01*(365/14.5*0.9)=0.279

где Rb =14.5 МПа - расчётное сопротивление бетона на сжатие ( для класса В-25);

Rs =365 МПа расчётное сопротивление арматуры при растяжении (для класса А 400С);

γb 2 =0.9 – коэффициент условия работы бетона.

Используем таблицу коэффициентов для расчёта изгибающих элементов армированных одиночной арматурой, по величине ξ находим соответствующие ему коэффициент αm =0,241

b- ширина второстепенной балки

Полная высота сечения

h= h0 +а=29.25+3=32.35 см ;

принимаем h = 35см и b = 18 см

Подбор арматуры плиты перекрытия

Сечение

М, кН*см

ξ

Необходимая арматура

Необходимая арматура

Количество и тип сеток

As , , см2

Пр1

4853

0,9036

4014

6.16

Оп В

4844

0,9036

3016

6.03

Пр2

3325

0,9364

4012

4.52

Оп С

3325

0,9364

3012

3.39

Расчёт наклонных сечений на поперечную силу:

При максимальном диаметре продольной арматуры Ø14 из условия свариваемости принимаем для расчёта поперечную арматуру, принимаем Ø6А240С (Аsw 1 = 0.283см2 ) при 2-х каркасах (n=2) (Аsw =2 ×Аsw 1 =2×0.283=0.566 см2 )

По конструктивным требованиям шаг поперечных стержней:

Проверяем условия по проценту армирования:

Определяем единичные усилия воспринимаемые поперечными стержнями


Rsw =175 МПа

Длина проекции наибольшего невыгодного сечения

h0 =h-a=30-3=27см, с≤2h0

Определяем усилие, воспринимаемое поперечными стержнями

Qsw = qsw × c=660,3×107,4=70916=70,92kH

Определяем усилие, воспринимаемое бетоном

Определяем условие прочности

Qmax < Qsw + Qb

74,3kH<70,92+70,95=141,87 kH Поперечная арматура для второстепенной балки применяется Ø6А240С с шагом S1 =15cм на приопорных участках длиной 1/4длины пролёта, а в середине пролёта с шагом S2 =30см.

2. Расчёт и конструирование монолитной железобетонной колоны

Исходные данные:

бетон класса В30; Rb =17 МПа;

арматура продольная класса А400С, Rs =365 МПа;

арматура поперечная класса А240С;

высота этажа Нэт =4,2 м;

Выбор расчётной схемы

Закрепление колоны первого этажа при вычислении расчётной длины и коэффициента продольного отгиба φ принимают шарнирно-неподвижным на уровне перекрытия и защемлённой в соединении с фундаментом.

Вычисление усилий в колоне первого этажа

Нагрузка на колону передаётся от главных балок с учётом их нераздельности. Постоянная нагрузка составляется с собственного веса элементов перекрытия и веса колон. Временная нагрузка вычисляется из условия технологического процесса и принимается в соответствии к заданию на курсовой проект.

Собираем грузовую площадь на колону:

Агр =6×6=36 м2

Расчётная длина колоны

L0 1 =hэт +0,15=4,2+0,15=4,35 м; L0 2 = L0 3 = L0 4 =4,2 м.

Сечение колоны принимаем 400×400 мм

Вычисление нагрузок на колону

Вес колон 1-й этаж

G1 c =acol *bcol *l0 1 *ρ*yfm =0.4*0.4*4.35*25000*1.1=17.4 кН

2-ой этаж

G2 c ….. G4 c =0.4*0.4*4.2*25000*1.1=14.4+3*16.8=16.8 кН

Общий вес колон

Gc =Σ Gn c = G1 c +(n-1)* G2 c =17.4+3*16.8=67.8 кН/

Расчётные нагрузки.

1.от веса покрытия

Gпок =gпокгр =4,07*36=146,52 кН

2.от веса всех перекрытий

Gпок =gпергр *(n-1)=3,08*36*3=332,64 кН

3.от веса второстепенных балок

Gвт.бал. =n(bвт.бал. *lвт.б. *3*γfm )=4(0.35*0.18*6*25*3)=113.4 кН

4.от веса главных балок

Gгл.бал =4(0,5*0,25*6*25)=75кН

Итого :

G=ΣG=67.58+146.52+332.64+113.4+75=735.14 кН

Кратковременная нагрузка

P=4*36+0.7*36=169.2 кН

Полная нагрузка:

Ntot =G+P=735,14+169,2=904,34 кН

Площадь поперечной арматуры при φ= 0,9

As . tot =((Ntot /φ)-Rb *acol *bcol ))/Rsc =((90434/0.9)-1700*40*40)/36500= -71.76 см2 .

Армирование принимаем конструктивно :

Продольную арматуру колоны колонн на всех этажах принимаем 4Ø16А400С2.

Поперечную арматуру принимаем конструктивно, из условия свариваемости Ø6. Шаг поперечных стержней назначаем в пределах:

S≤(15…20)d и S = 200

3. Расчёт и конструирование фундамента

Исходные данные:

Бетон класса В20 Rb =11.5 МПа, Rbt =0.9 МПа

Арматура класса А400С, Rs =365 МПа

Расчётное сопротивление грунта R0 =0.2 МПа

Глубина сезонного промерзания грунта Hr =0.63см

Вычисление размеров подошвы фундамента

Плаща подошвы фундамента вычисляется по формуле:

Где Nn =Ntot /1.1=904.34/1.1=822.13 кН продольное усилие по второй группе предельных состояний передаваемое фундаменту колонной;

γm =20 кН/м3 средний вес единицы объема фундамента и грунта над ним;

H1 =mz Hr =0.7×0.9=0.63 см глубина заложения фундамента.

Таким образом:

Af =822.13*103 /(0.2-0.02*0.63)*106 =4.39 м2

Размеры подошвы фундамента в плане принимаются кратными 30см

af =bf =

Принятые размеры af =bf =2,1 м Af =af *bf =4.41м2

Вычисление высоты фундамента

Рабочая высота разреза плитной части фундамента вычисляется из условия продавливания по формуле:


Где N= 904,34 kH продольное усилие, которое действует с коэффициентом надёжности по нагрузке γm >1;

Давление на грунт под подошвой фундамента от действия продольного расчётного усилия вычисляется по формуле:

P=N/Af =904.34/4.41=205.07 кН/м2 =0,20507 МПа

Таким образом

H0 =0.5*=0.452329315-0.2=0.252 м.

Полная высота фундамента при наличии бетонной подготовки вычисляется по формуле:

Н=Н0 +а =25+3,5=28,5 см

Оптимальную высоту фундамента, исходя уз условия конструирования

Нmin =bcol +25=30+20=55см, принимаем Н=60 см выполняет его двухступенчатых с высотой ступеней по 30см

Вычисление изгибающих моментов

В разрезе 1-1

M1 =0.125*p*(af -acol )2 *bf =0.125*0.205(210-40)2 *210*102 =15551812.5 кН*см.

В разрезе 2-2

M1 =0.125*p*(af -a1 )2 *bf =0.125*0.319(210-110)2 *210*102 =5381250 кН*см.

Вычисление площади сечения арматуры

В разрезе 1-1

As1 =M1 /0.9*H0 *Rs =15551812.5/0.9*365*56,5*102 =8.4 см2

H0 =60 – 3.5=56.5 см

В разрезе 2-2

As 2 =M2 /0.9*H01 *Rs =5381250/0.9*365*26,5*102 =6,2 см2

h01 =30 – 3.5=26.5 см

Количество рабочих стержней в каждом направлении вычисляем по большим значениям Аs =8,4 см2 , исходя из максимального допустимого расстояния между стержнями S=20 см.

Таким образом

N=(af - 2*5/S)+1=((210-10)/20)+1=11 стержней

Принимаем 12стержней Ø14А400С, As =9,23 см2 с шагом 200см.
