Реферат: Малоэтажный жилой дом усадебного типа

Малоэтажный жилой дом усадебного типа


Введение

Проектируемый жилой дом предназначен для строительства в четвёртой климатической зоне. Основное назначение дома: место жизни семьи из 5 человек различного социального состава, обеспеченное на современном уровне комфорта; место профессиональной деятельности художника, проживающего в проектируемом доме. В основу функциональной организации дома положен принцип наилучшей организации быта семьи. Дом обладает хорошо организованным внутренним пространством, удобной взаимосвязью помещений, располагаемых в три этажа. Третий этаж задуман как подкровельный, мансардный. Под всем домом предусматривается цокольный этаж для размещения кладовых и подсобных помещений.

На приусадебном участке предусмотрены баня и складское помещение для хранения хозяйственного инвентаря. Гармонично выразительный образ дома во многом определяется взаимосвязью дома с рельефом, окружающей природой и застройкой, характером конструктивного решения, выбором отделочных материалов.

Район строительства здания – город Астрахань.

Внимание к малоэтажному строительству возрастает, несмотря на то, что эта застройка характеризуется небольшой плотностью жилого фонда и в соответствии с этим относительно высокой стоимостью благоустройства на единицу полезной площади. Однако у малоэтажного строительства есть существенные преимущества. Прежде всего, это непосредственная связь с природным окружением, возможность организации досуга на свежем воздухе, возможность иметь в жилище здоровый микроклимат. Создаются более благоприятные условия для социальных контактов при хорошей изоляции жилища, тем более что проектируемый дом включает в себя творческую мастерскую художника. Астраханская область – район с богатой природой, обеспечивающий проживающему в проектируемом коттедже художнику удобную обстановку для творчества.


Краткая климатическая характеристика района строительства

Город Астрахань находится в IV климатической зоне. Согласно данным СНиП 2.01.01-82, среднегодовая температура наружного воздуха +9,4°С, абсолютно минимальная температура зимой -34°С, абсолютно максимальная температура летом +40°С, средняя максимальная температура наиболее холодного периода –8°С, средняя максимальная температура наиболее жаркого месяца +30,9°С. Глубина промерзания грунта »92см.

Роза ветров

Январь

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

9

15

22

14

5

10

15

10

Июль

С

СВ

В

ЮВ

Ю

ЮЗ

З

СЗ

15

10

11

12

10

14

14

14

Описание генплана

На приусадебном участке располагаются:

1

Проектируемое здание

194.04

2

Складское помещение

24.12

3

Баня

24.12

4

Автостоянка

5

Пергола

6

Искусственный водоём

Покрытие приусадебного участка выкладывается тротуарной плиткой кроме области вокруг искусственного водоёма и области прилегающей к перголе (засыпаются мелким керамзитом). На участке располагается автостоянка на 7 машин, рядом с которой находится складское помещение. Пергола по периметру выложена тротуарной плиткой и с северо-восточной стороны к ней прилегает территория, предназначенная для разведения огня. К востоку от дома находится баня (24.12 м2 ), оборудованная каменной печью. Искусственный водоём по периметру выложен диким камнем. На прилегающей к нему территории, засыпанной мелким керамзитом, находятся лавки.

На участке с северо-западной стороны вдоль близлежащей дороги посажена полоса деревьев, выполняющая роль звукового заслона и очищающая попадающий на участок воздух.

ТЭП генплана

· Площадь усадебного участка (SУЧ ): 2191.85 м2

· Площадь застройки (SЗАСТР ): 242.28 м2

· Площадь озеленения (SОЗ ): 1134.35 м2

· Площадь твёрдого покрытия: 815.22 м2

Плотность застройки:

Процент озеленения:


Объёмно-планировочное решение

Проектируемый жилой дом усадебного типа одноквартирный с мансардным и цокольным этажом. Объём дома состоит из трёх блоков-этажей, консольно нависающих друг над другом, которые объединены полуцилиндрическим эркером, опирающимся на колонны. Дом имеет три наружных входа: главный (парадный) вход, отдельный вход в продуктовую кладовую и вход из гаража. В доме предусмотрено зонирование, деление на зону дневного пребывания (гостиная в эркере и столовая на первом этаже), спальную зону (на втором этаже) и мастерскую (в мансардном этаже). Каждая группа имеет удобную связь с санитарным узлом. Спальни непроходные. Междуэтажная связь осуществляется с помощью раскрытых интерьерных лестниц с шириной лестничных маршей 1500 мм и 800 мм.

Творческая мастерская художника состоит из ателье и хозяйственных помещений. В главном помещении мастерской устроен витраж, выполняющий функции покрытия и светового фонаря. Высота этажей - 3 м, высота мансардного этажа варьируется от 2,5 м до 4 м, так как его перекрытием является стропильная система. Высота гостиной комнаты в эркере решена в два уровня.

В проектируемом доме располагается полуцилиндрический второй свет, объединяющий цокольный, первый и второй этаж.

Размер в осях здания 12700м ´ 13200м.

Экспликация помещения цокольного этажа:

1

Тамбур

7.5

2

Холл

40.85

3

Гардероб

1.17

4

Гараж

23.65

5

Слесарно-токарная мастерская

5.25

6

Бильярдная

10.29

7

Тренажёрный зал

8.7

8

Продуктовая кладовая

6.37

9

Хозяйственная кладовая

6

10

Санитарный узел

3.95

Экспликация помещений первого этажа:

11

Гостиная

51.85

12

Бар

Столовая

30.51

13

14

Кухня

18.81

15

Санитарный узел

9.22

16

Библиотека

11.4

17

Кабинет

7.41

Экспликация помещений второго этажа:

18

Спальня

12.57

19

Детская спальня

8.99

20

Гостевая спальня

8.7

21

Домашний кинотеатр

11.62

22

Санитарный узел

5.22

Экспликация помещений мансардного этажа:

23

Мастерская художника

78.53

24

Хозяйственное помещение

15.7

25

Веранда

20.37

26

Лоджия

37.02

ТЭП здания

· Площадь застройки: 194.04 м2

· Жилая площадь (SЖ ): 441.65 м2

· Общая площадь (SОБЩ ): 521,94 м2

· Строительный объём (VСТР ): 1025.43 м2

Планировочный коэффициент:


Объёмно-планировочный коэффициент:

Конструктивное решение

Проектируемое здание двухэтажное плюс цокольный и мансардный этаж, здание с поперечными несущими стенами.

Фундамент: ленточный, сборный. Выполняется из фундаментных блоков и блоков-подушек. Блок-подушки укладываются на выровненную пастель из песчаной или щебёночной насыпки толщиной 10-15 см. Фундаментные блоки и подушки выкладываются на растворе марки на 1 меньшей марки бетона конструкций фундамента, с обязательной перевязкой вертикальных швов, заполнением монолитных участков, угловых соединений и сопряжений между стенами. Запроектированная глубина заложения фундамента 1200 мм.

Стены: наружные стены толщиной 640 мм выполняются из керамического обыкновенного кирпича марки К100/1/15, укладываемого на цементном растворе марки М75. По наружной стене производится оштукатуривание и покраска. Внутренние стены толщиной 380 мм выполняются из керамического обыкновенного кирпича на растворе М75. Перегородки толщиной 250 мм выполняются из того же кирпича на цементно-песчанном растворе марки М75.

Перекрытие: сборное из пустотных железобетонных плит заводского изготовления и монолитных участков. Плиты перекрытия опираются на несущие стены и колонны, поддерживающие эркер.

Покрытие: представлено стропильной системой выполненной из деревянных балок разного сечения. Состоит из стропильных ног, прогонов, мауэрлатов, обрешётки, кобылок и из витража:

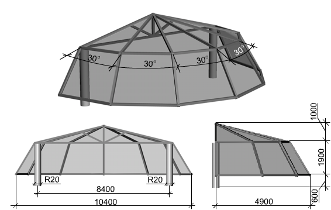

Витраж выполняет функции покрытия и светового фонаря. Каркас витража выполняется из системы металлических балок, опёртых на металлическую раму, которая в свою очередь опирается на две колонны. Металлические конструкции скрепляются сварными соединениями. Основная рама крепится к колоннам путём сварки с закладными деталями колонн. Светопрозрачный материал витража – зеркальное стекло с 95% светопроницаемостью. Металлические балки в сечении состоят из двух уголков, на полки которых укладывается остекление.

Лестницы: все лестницы: три интерьерные, две входные, выполняются монолитными. Интерьерная лестница с верхней фризовой ступенью, соединяющая цокольный и первый этажи, верхней частью опирается на колонны, установленные на полу цокольного этажа.

Ведомость дверных проёмов

Наименование помещения

Характеристика

Ширина

Кол.

Цокольный этаж

Тамбур

С остеклением,

двуполая

1800

1

Холл

С остеклением,

двуполая

1800

1

Гардероб

Глухая,

однополая

900

1

Гараж

Глухая,

двуполая

2000

2

Слесарно-токарная мастерская

Глухая,

однополая

900

1

Бильярдная

Глухая,

однополая

900

1

Тренажёрный зал

Глухая,

однополая

900

1

Продуктовая кладовая

Глухая,

однополая

900

1

Хозяйственная кладовая

Глухая,

однополая

700

1

Санитарный узел

Глухая,

однополая

600

2

Первый этаж

Кухня

Глухая,

однополая

900

1

Санитарный узел

Глухая,

однополая

600

2

Библиотека

Глухая,

однополая

900

1

Кабинет

Глухая,

однополая

900

1

Второй этаж

Спальня

Глухая,

однополая

900

1

Детская спальня

Глухая,

однополая

900

1

Гостевая спальня

Глухая,

однополая

900

1

Домашний кинотеатр

Глухая,

однополая

900

1

Санитарный узел

Глухая,

однополая

600

2

Мансардный этаж

Хозяйственное помещение

Глухая,

однополая

900

1

Веранда

С остеклением,

двуполая

900

1

Лоджия

С остеклением,

двуполая

900

2


Ведомость оконных проёмов

Наименование помещения

Характеристика

Размеры

Кол.

Цокольный этаж

Холл

С четвертями,

один переплёт

500х1800

4

Гардероб

С четвертями,

один переплёт

500х1800

1

Бильярдная

С четвертями,

двойной переплёт

900х1800

1

Бильярдная

С четвертями,

двойной переплёт

1200х1800

1

Тренажёрный зал

С четвертями,

двойной переплёт

900х1800

1

Тренажёрный зал

С четвертями,

двойной переплёт

1200х1800

1

Коридор

С четвертями,

двойной переплёт

1200х1800

1

Первый этаж

Гостиная

С четвертями,

один переплёт

1800х4500

2

Гостиная

С четвертями,

один переплёт

1700х4500

4

Бар

С четвертями,

двойной переплёт

1200х1800

2

Столовая

С четвертями,

двойной переплёт

600х1800

2

Столовая

С четвертями,

двойной переплёт

1200х1800

1

Кухня

С четвертями,

двойной переплёт

1200х1800

1

Библиотека

С четвертями,

двойной переплёт

600х1800

2

Кабинет

С четвертями,

двойной переплёт

1200х1800

1

Коридор

С четвертями,

двойной переплёт

500х1800

1

Коридор

С четвертями,

двойной переплёт

600х1800

1

Коридор

С четвертями,

двойной переплёт

1200х1800

1

Второй этаж

Спальня

С четвертями,

двойной переплёт

900х1800

1

Спальня

С четвертями,

двойной переплёт

1200х1800

1

Детская спальня

С четвертями,

двойной переплёт

1200х1800

1

Гостевая спальня

С четвертями,

двойной переплёт

900х1800

2

Домашний кинотеатр

С четвертями, двойной переплёт

1200х1800

1

Коридор

С четвертями,

двойной переплёт

600х1800

2

Коридор

С четвертями,

двойной переплёт

1200х1800

1

Лестничная клетка

С четвертями,

двойной переплёт

1200х1800

1

Мансардный этаж

Мастерская художника

Витраж

1

Хозяйственное помещение

С четвертями,

двойной переплёт

1200х1800

1

Веранда

С четвертями,

один переплёт

1200х1800

6

Коридор

С четвертями,

двойной переплёт

1200х1800

1

Коридор

С четвертями,

двойной переплёт

500х1800

1

Спецификация покрытий полов

Помещение

Характеристика покрытия

Цокольный этаж

Тамбур

Ж/Б крыльцо – ковролин

Холл

Ж/Б плита – теплоизоляция – цементная стяжка – ковролин

Гардероб

Ж/Б плита – теплоизоляция – цементная стяжка – ковролин

Гараж

Ж/Б плита

Слесарно-токарная мастерская

Ж/Б плита – ковролин

Бильярдная

Ж/Б плита – теплоизоляция – цементная стяжка – ковролин

Тренажёрный зал

Ж/Б плита – теплоизоляция – цементная стяжка – ковролин

Продуктовая кладовая

Ж/Б плита – теплоизоляция – цементная стяжка – линолеум

Хозяйственная кладовая

Ж/Б плита – теплоизоляция – цементная стяжка – линолеум

Санитарный узел

Ж/Б плита – теплоизоляция – цементная стяжка – плитка кафельная

Первый этаж

Гостиная

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ламинат

Бар

Столовая

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ламинат

Кухня

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин/плитка кафельная

Санитарный узел

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – плитка кафельная

Библиотека

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин

Кабинет

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин

Второй этаж

Спальня

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин

Детская спальня

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин

Гостевая спальня

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин

Домашний кинотеатр

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ламинат

Санитарный узел

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – плитка кафельная

Мансардный этаж

Мастерская художника

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – ковролин

Хозяйственная кладовая

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – линолеум

Веранда

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – линолеум

Лоджия

Ж/Б плита – тепло-звукоизоляция – цементная стяжка – линолеум

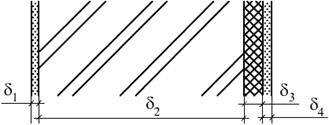

Теплотехнический расчёт наружной стены

Для определения толщины стены в соответствии с санитарно-техническими и комфортными условиями проживания должно выполняться следующее неравенство

.

,


где n – коэффициент, принимаемый в

зависимости от положения ограждающей конструкции по отношению к наружному воздуху;

tB – расчётная температура внутреннего воздуха (20°С – в жилом помещении);

tH(5) – расчётная зимняя температура наружного воздуха равная температуре наиболее холодной пятидневки в районе строительства;

DtH – нормативный температурный перепад между температурой воздуха внутри помещения и температурой внутри поверхности ограждающей конструкции.

По таблице 3 приложения СНиП 2.3-78* определяются следующие данные:

Определю термическое сопротивление стены при нормальных условиях эксплуатации помещений.

,


где

· Наружный слой штукатурки

· Слой кирпичной кладки

· Внутренний слой утеплителя

· Внутренний слой штукатурки

1,603 ³ 1,264

Термическое сопротивление наружной стены удовлетворяет санитарно-техническим условиям проживания.

Наружные стены выполняются из керамического кирпича с толщиной стены 640 мм, по наружной поверхности стены наноситься слой штукатурки, по внутренней поверхности стены укладывается утеплитель (пенополистирол), затем завершающий слой штукатурки.

Расчёт лестниц

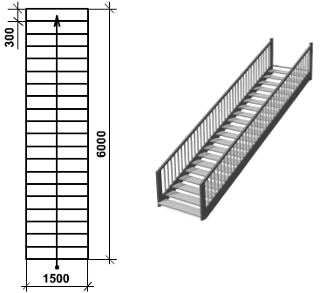

1. Интерьерная лестница (цокольный – первый этаж):

Верхней частью лестничный марш опирается на две колонны диаметром 400 мм.

Высота этажа

Высота подступёнков

Количество подступёнков

Количество проступей (+1 фризовая)

Ширина лестничного марша 1500(мм)

Эскиз

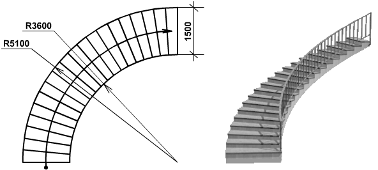

2. Интерьерная лестница (первый – второй этаж):

Высота этажа

Высота подступёнков


Количество подступёнков

Количество проступей (+1 фризовая)

Ширина лестничного марша 1500(мм)

Эскиз

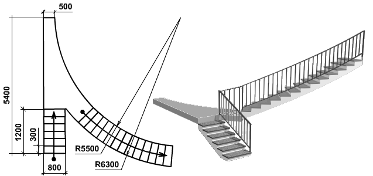

3. Интерьерная лестница (второй – мансардный этаж):

Высота 1-го подъёма

Высота подступёнков

Количество подступёнков


Количество проступей

Высота 2-го подъёма

Количество подступёнков

Количество проступей (+1 фризовая)

Ширина лестничных маршей 800 мм, площадь лестничной площадки 2,48 м2 .

Эскиз

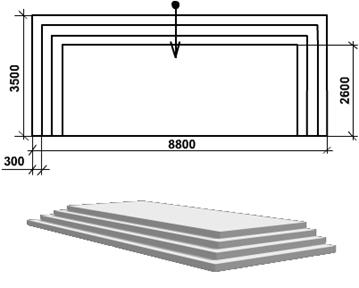

4. Крыльцо:

Высота подъёма

Высота подступёнков


Количество подступёнков

Количество проступей

Ширина крыльца 8800(мм)

Эскиз

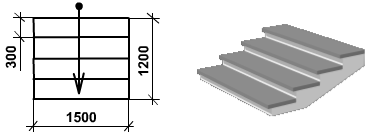

5. Лестница (вход в продуктовую кладовую):

Высота подъёма

Высота подступёнков

Количество подступёнков


Количество проступей (+1 фризовая)

Ширина лестничного марша 1500(мм)

Эскиз

Инженерное обеспечение и оборудование здания

Отопление центральное водяное от ТЭЦ;

Вентиляция приточно-вытяжная с механическим побуждением и естественно-вытяжная;

Водоснабжение – объединённый водопровод хозяйственно-противопожарный от городской сети;

Канализация хозяйственная в городскую сеть, ливнестоки в городскую сеть;

Слаботочные устройства – радио, телефон, телевидение.

Природоохранные мероприятия

Одним из основных мероприятий при строительстве являются работы по рекультивации земельных угодий, предотвращение выбросов отходов строительного производства в почву, водоёмы.

До начала строительства производится срезка верхнего слоя почвы толщиной не менее 200 мм, после чего плодородный слой почвы складируется в отведённом месте. По окончании строительства производится сбор строительного мусора в местах его образования, разделение и вывозка в зависимости от его вида. На убранной от мусора почве укладывается ранее изъятый слой плодородной почвы.


Список литературы

1. Эрнст Нейферт, «Строительное проектирование», Справочное пособие для архитекторов, инженеров и техников строителей., М.: 1965г.

2. Барсуков П.В., «Строительное черчение», Изд. 4-е, переработ. с доп., М.: «Высшая школа», 1972г.

3. «Архитектура и строительные конструкции», под ред. П.Л. Еременок, М.: 1971г.

4. СНиП 2.01.01-82 «Строительная климатология и геофизика».

5. СНиП II-3-79** «Строительная теплотехника».

6. Шевцов К.К. «Архитектура промышленных и гражданских зданий», том 3, Жилые здания, Стройиздат., М.: 1983г.

Похожие рефераты:

Здания и сооружения

Проектирование 16-ти этажного 2-х секционного жилого дома в Ейске

Детский ясли-сад на 140 мест с бассейном

Проектирование 9-этажного дома

Системы теплогазоснабжения и вентиляции

Метод подъема перекрытий и этажей

Конструкция общественного здания

Торговый центр "Вега", город Пермь

Архитектурные конструкции многоэтажных зданий

Конструктивное решение домов из обжигового кирпича для районов Сибири

Жилой дом малой и средней этажности из мелкоразмерных элементов

Проектирование двухэтажного коттеджа

Проект жилого двухэтахного общежития коридорного типа

11-этажный жилой дом с мансардой

Двухэтажный жилой дом
