Реферат: Хабаровский мост

ХАБАРОВСКАЯ ГОСУДАРСТВЕННАЯ АКАДЕМИЯ ЭКОНОМИКИ И ПРАВА

Реферат по дисциплине

Основы культурно-исторического туризма

Хабаровский мост

Выполнила: студентка группы ЭУПТ-01

Люлька Е.С.

Проверил: Спижевой Н.Е.


Оглавление

Введение

История

Надпись на чугунной памятной доске

Музей истории Амурского моста

Автор проекта

Конструкция

Строительство

Реконструкция

Тоннель под Амуром

Экономика

Интересные факты

Заключение

Введение

Хабаровский мостили «Амурское чудо», до1917 года«Алексеевский мост» — совмещённый мостовой переход через рекуАмурвозле г.Хабаровскас раздельнымжелезнодорожнымдвухпутным (по нижнему ярусу) и двухполоснымавтомобильным(по верхнему ярусу) движением.

Является частьюТранссибирской магистралии федеральной автотрассы М58 «Амур»Чита-Хабаровск. Длина совмещенной части 2599 м, с подъездными эстакадами 3890,5 м. 18 октября 2001 г. исполнилось 85 лет Амурскому мосту - последнему строительному участку Великого Сибирского пути. "Амурское чудо XX века" - так назвали железнодорожный мост, построенный около г. Хабаровска в 1916 г. его современники. Тогда он был самым крупным мостом в Старом Свете, с длиной 2600 м. Актуальность данной работы заключается в том, что Хабаровский мост по праву считается одним из чудес Хабаровского края, оно и понятно, ведь это один из самых длинных мостовых переходов России.

Задачи:

1. Изучить историю создания Хабаровского моста;

2. Узнать авторов проекта;

3. Познакомиться с реконструкцией и современным состоянием моста;

4. Понять уникальность Хабаровского моста.


История

Судьба этого величественного сооружения напоминает жизнь человека-труженика, пережившего и моменты триумфа, и периоды лихолетья. Его строительство совпало с Первой мировой войной, в Гражданскую войну мост был взорван, а годы реконструкции пришлись на время экономических реформ и кризиса в России. Наверное, грандиозные сооружения тем и хороши, что обстоятельства не властны над ними.

На рубеже тысячелетий Амурский красавец переживает второе рождение. В 1999 г. закончена 1-я очередь его реконструкции. Вместо гирлянды полукруглых ферм появился прямой как стрела новый мост, которому стоять положено 100 лет.

А начиналась его история в далеком 1906 году, когда на берега великой дальневосточной реки пришли изыскатели будущего Амурского участка (Куэнга - Хабаровск) Великого Сибирского пути. На основе проведенных работ предлагалось несколько проектов моста и даже тоннеля под Амуром. Кстати, посетители выставки Приамурского края, проводившейся в 1913 г. в столице края - Хабаровске, могли видеть проекционный чертеж тоннеля с изображением поезда, совершающего этот подводный путь. Самым подходящим был признан вариант, "привязанный" к селению Осиповка, находившемуся в 8 км от города.

Проектировщики моста должны были разрешить сложнейшую инженерную задачу. Амур - река своенравная, во многом необычная, даже рождается она по-особому, шириной сразу в полкилометра при слиянии Шилки и Аргуни. Быстро наращивая свою мощь, Амур разливается у Хабаровска уже на 3 км. И гидрология своя, особая: быстрое течение, большая глубина (до 14 метров в районе мостового перехода), два паводка (весной и летом, когда обрушиваются муссонные дожди), сокрушительной силы ледоход.

Видимо, не случайно авторство в создании Амурского моста разделили два выдающихся русских инженера - Лавр Дмитриевич Проскуряков и Григорий Петрович Передерий. Первый - профессор, к тому времени уже снискавший мировую известность как создатель десятка крупнейших мостов. Самый значительный из них - через Енисей у г. Красноярска, чей проект послужил прообразом нашего моста. Будущий академик Г. П. Передерий спроектировал западный подход к Амурскому мосту - арочную эстакаду - первое мостовое сооружение из железобетона на Азиатском континенте.

Торжественная закладка моста состоялась 12 августа 1913 г. К украшенной флагами и гирляндами из зелени пристани на левом берегу реки прибыл приамурский генерал-губернатор Н.Л. Гондатти с приближенными. Его встречали инженеры путей сообщения и сотни рабочих. Был проведен молебен, затем начальник строительства Восточного участка Амурской дороги А.В. Ливеровский предложил ходатайствовать перед императором о присвоении мосту имени наследника престола - Алексея. После того как Гондатти открыл вентиль воздухопроводной трубы, соединявшейся с кессоном, начался официальный отсчет строительства моста. А уже через три дня в местном иллюзионе "Алексеев и К" публика могла увидеть это действо на экране. Причем, как сообщали "Приамурские ведомости", сам генерал-губернатор с интересом просмотрел "новую картину".

Строительство "чуда", начатое в августе 1913 г., было завершено в рекордно короткий срок: за 3 года и 3 месяца. Работы велись круглосуточно, в несколько смен (по 10 часов). Были задействованы высококвалифицированные специалисты -кессонщики, каменщики, клепальщики и т.д. - из вольнонаемных. На земляных работах использовался труд арестантов.

Сдать мост в эксплуатацию еще раньше (по плану - за 26 месяцев) помешала начавшаяся вскоре Первая мировая война. Многие опытные рабочие были направлены на фронт. Осенью 1914 г. в Индийском океане германский крейсер "Эмден" потопил пароход с двумя последними фермами для строящегося моста, которые изготавливались в Варшаве и в разобранном виде доставлялись южноморским путем. Пришлось срочно заказывать новые фермы в Канаде.

Несмотря на военное время, 5 (18) октября 1916 г. накануне новых, революционных потрясений железнодорожный мост через р. Амур был открыт для постоянного движения. Первый поезд провел молодой машинист Семен Гольберт, за что был жалован 5 золотыми рублями. В тот день сомкнулись все звенья Великого Сибирского пути, связавшего центр России с дальневосточными окраинами. Но прежде супруга начальника края разрезала ленту, натянутую перед входом на мост, и тот час опустился один конец флага, прикрывавшего надпись на металлической доске "Мост наследника Алексея Николаевича". Все это происходило на глазах тысячной толпы, живописно расположившейся на близлежащих холмах левого берега Амура.

http://www.transsib.ru/Photo/Old-DV/old-amost19.jpgПосле 1917 г. доска бесследно исчезла, также как и память об "Алексеевском мосте". Наступило новое, смутное время Гражданской войны, разрухи, интервенции. 5 апреля 1920 г. два металлических пролета Амурского моста были взорваны отступавшими с боями из Хабаровска партизанскими частями во время провокационного выступления японских военных. В результате железнодорожная магистраль, соединяющая берега Балтийского моря и Тихого океана, оказалась разорванной на целых пять лет. По воспоминаниям участника взрыва, машиниста М.И. Власюка, партизаны старались принести как можно меньше повреждений мосту, с тем, чтобы вернувшись, быстрее восстановить.

Работы по восстановлению моста начались вскоре после победы Советской власти на Дальнем Востоке (с ноября 1922 г.). Одну ферму (№ 13) собрали из частей поврежденных пролетных строений, упавших одним концом в воду. Вместо другой (№ 12) была установлена запасная железная ферма моста через р. Ветлугу (приток Волги), которая имела несколько отличные очертания, но подходила по своей величине и конструкции.

Открытие сквозного движения по мосту состоялось 22 марта 1925 г. Газета "Дальневосточный путь" написала о событии с характерным для того времени энтузиазмом: "Эта гордая дата облетит весь мир на волнах радио. От нее чихнет буржуазный цилиндр и улыбнется приветом рабочая кепка..."

С тех пор Амурский богатырь более полувека служил людям. Но уже в конце 70-х годов Дальневосточная железная дорога подняла вопрос о необходимости его реконструкции. К тому времени мост исчерпал ресурс пропускной способности. Устанавливалось ограничение скорости - 40 км в час. Пролетные строения требовали замены в связи с окончанием их нормативного срока службы. Вместе с тем, гранитные опоры были исполнены таким образом, чтобы они служили вдвое дольше металлических ферм. Арочная эстакада, находившаяся в аварийном состоянии, подлежала полной замене. Кроме того, мост через Амур был единственным однопутным участком на всем протяжении двухпутной магистрали от Москвы до Владивостока.

После долгих лет подготовительной работы, споров, хождений по кабинетам Госплана СССР и других министерств, бурных дискуссий среди широкой общественности г.Хабаровска, не желавшей смириться с утратой первоначального облика Амурского моста, было принято решение о реконструкции моста в двухпутный железнодорожный с совмещенным автодорожным проездом, с организацией движения на двух уровнях. Новый проект, составленный конструкторскими коллективами из Санкт-Петербурга, Москвы и Хабаровска, не уступал предшественнику по оригинальности инженерных решений, архитектурной изящности и функциональности сооружения. И при этом, вблизи Хабаровска впервые должен был появиться автодорожный переход через могучий Амур.

Высокому уровню поставленной перед мостостроителями задачи соответствовал и их труд. Было осуществлено много новых и уникальных инженерных решений: разборка существующих опор с обеспечением безопасности движения поездов, применение утраченного ремесла кладки гранитной облицовки, сварка элементов пролетных строений на монтаже и др.Все это происходило в тяжелейшие для российской экономики годы кризиса, политической и социальной нестабильности, хронической нехватки финансовых средств. В результате восьми лет работ железнодорожный мост превратился в мостовой переход с лево- и правобережными автодорожными подходами с целым комплексом сложнейших искусственных сооружений на них, с общей длиной перехода - 13, 5 км. А впереди - вторая очередь реконструкции.

Когда шли работы по мосту в Музей ДВЖД начали поступать новые экспонаты - обнаруженные в земле предметы, использовавшиеся строителями начала XX в. Это - колесо от тачки, стяжной хомут для соединения свай, мастерок каменщика, массивная деревянная рейка для измерения уровня воды, и даже бронзовый фигурный подсвечник. Сейчас работники музея подумывают о том, как бы временно переквалифицироваться в археологов и попробовать найти новые уникальные свидетельства сооружения моста. Помощь в этом могут оказать хранящиеся в дорожном музее подробные отчеты по строительству, картосхемы и подлинные фотографии.

История "Амурского чуда", переживающего на наших глазах второе рождение, продолжается!

Надпись на чугунной памятной доске

«Мост наследника цесаревича Алексея Николаевича через реку Амур общим отверстием 1141,41 сажени, общей длиной 1217,81 сажени сооружен в царствие Его Императорского Величества Государя Императора Николая II в лето Рождества Христова 1913—1916 гг., при министрах путей сообщения С. В. Рухлове и А. Ф. Трепове, приамурском генерал-губернаторе Н. Л. Гондатти, начальниках управления по сооружению железных дорог инженерах путей сообщения Е. Д. Вурцель, Г. О. Паукере и А. В. Ливеровском, начальниках работ по постройке Восточно-Амурской железной дороги инженерах путей сообщения М. С. Навроцком, А. В. Ливеровском и Д. П. Бирюкове, заведующем постройкой моста инженере путей сообщения Б. И. Хлебникове, старшем производителе работ инженере путей сообщения В. А. Пикусе, младших производителях работ инженерах путей сообщения В. В. Меженинове и М. И. Малышеве, подрядчиками казны, обществом «Рудзский и К°» при доверенном общества инженер-технологе М. Ф. Хиерополитанском, инженерами А. А. Лушниковым, П. И. Крыловым, при доверенном их инженер-технологе В. И. Крылове — хозяйственным распорядителем.

Закладка совершена 30 июля 1913 г. Открытие для движения 5 октября 1916 г.»

5 апреля 1920 года два металлических пролета были взорваны отступавшими с боями из Хабаровска партизанскими частями во время провокационного выступления японских военных во время гражданской войны, в результате транссибирская магистраль была разорвана на 5 лет. Работы по восстановлению моста начались вскоре после установления Советской власти на Дальнем Востоке (с ноября 1922 года). Ферма № 13 была собрана во Владивостоке, на Дальзаводе, из частей поврежденных пролетных строений, упавших одним концом в воду. Вместо другой (№ 12) была установлена запасная железная ферма моста через р. Ветлугу (приток Волги), которая имела несколько отличные очертания, но подходила по своей величине и конструкции[1]. Мелкий ремонт и недостающие части были сделаны хабаровским заводом Арсенал (в настоящее время Дальдизель). Сквозное движение вновь было открыто 22 марта 1925 года.

В 1980-ых годах были проведены исследования моста с целью начала его реконструкции. Пролётные строения и арочная часть были признаны дефектными, были введены ограничения скорости движения, в то же время опоры моста находились в удовлетворительном состоянии. В ноябре 1990 года было разработано и утверждено технико-экономическое обоснование реконструкции существующего железнодорожного моста через р. Амур у г. Хабаровска в варианте совмещённого мостового перехода с раздельным двухпутным железнодорожным (по нижнему ярусу) и четырехполосным автомобильным (по верхнему ярусу) движением.

В 1992 году начаты работы по началу реконструкции. Возводятся опоры под второй железнодорожный путь с автомобильной дорогой на верхнем ярусе, при этом продолжается эксплуатация старого железнодорожного моста .

В апреле 1996 года на стройке побывал президент России Б. Н. Ельцин в рамках предвыборной компании.

Июнь 1998 года — открыто железнодорожное движение по новому мосту, в 1999 году открыто автомобильное движение. Тогда же МПС России фактически начало работы по 2-ой очереди реконструкции, произведя в 1999—2000 годах демонтаж ферм царского моста. От продажи на металлолом этих старых пролётов МПС получало недостающие средства на продолжение мостостроительных работ.

По финансовым причинам монтаж пролётных строений по старой оси моста начался только в 2005 году. Вторая очередь железнодорожного моста открыта 7 ноября 2009 года. Работы по строительству автодорожной части перенесены на третью очередь реконструкции.

Музей истории Амурского моста

Музей истории Амурского моста — музей в городе Хабаровске, посвященный строительству и реконструкции моста через реку Амур у города Хабаровска, дополнительно под открытым небом выставлена железнодорожная техника и главный экспонат музея — демонтированная в ходе реконструкции ферма царского моста.

При реконструкции моста у руководства Дальневосточной железной дороги возникла идея создать музей истории моста. Одним из главных экспонатов должна была стать одна из демонтированных ферм царского моста. При реконструкции её отбуксировали к площадке на правом берегу Амура, где она простояла до августа 2008 года, когда специалисты Хабаровского мостоотряда ОАО «Дальмостострой» приступили к развороту фермы старого моста на 90 градусов. Скорость продвижения с помощью 180-тонных гидравлических домкратов составила около 10 метров в день, разворот в общем продолжался три недели. До этого была возведена подпорная стенка на Амурском берегу, пролетное строение установливалось уже на постоянные опоры, расположенные параллельно действующему мостовому переходу.

Первоначально планировалось ограничиться только разворотом фермы параллельно нынешнему мосту и обустройством смотровой площадки, но затем было решено развить идею, в перспективе создав на этой площадке полноценную парково-историческую зону отдыха. Летом 2009 года были проведены работы по очистке и покраске фермы, а также подготовка и установка трех будущих экспонатов: паровоза Ea, двухосной платформы 1935 года выпуска и цистерны 1936 года выпуска. В следующем, 2010 году экспозиция была существенно расширина: возведено здание ретровокзала, установлены электровоз ВЛ80, выпускавшийся со второй половины прошлого века грузопассажирский тепловоз М62, крытый вагон старой постройки и автомотриса 1930-х годов. Музей был включен в экскурсионную программу участников и гостей VI Ассамблеи начальников железных дорог, проходившей в начале сентября в Хабаровске и Владивостоке. Планируется установка после реставрации еще одной цистерны конца XIX века, обнаруженной в сентябре 2010 года в лесном массиве Хабаровска — она станет самым старым экспонатом музея.

Экспонаты

Ферма — во время демонтажа старого моста 1916 года постройки был сохранен целиком один из его пролетов конструкции профессора Л. Д. Проскурякова. Он стал первым и главным экспонатом музея. Стоит перпендекулярно к берегу на опорах, длина 127 метров, высота 30 метров, масса 1100 тонн.

Паровоз Ea № 3255 — предположительно 1944 года выпуска, находился на базе запаса Сибирцево, прошел специальную подготовку в локомитивном депо Ружино, откуда в холодном состоянии (ведомый другим локомотивом) доставлен был в Хабаровск. Паровозы серии Еа производились в годы Великой Отечественной войны на заводах США по чертежам советских конструкторов и поставлялись в СССР по ленд-лизу. На Дальневосточной железной дороге они эксплуатировались с 1944 по 1965 год, весовая норма составляла 1800 тонн. Паровоз с двумя следующими экспонатами стоит на втором пути музея.

Платформа 1935 года — двухосная, находилась в Уссурийске.

Цистерна 1936 года — двухосная, находилась в Комсомольске-на-Амуре.

Электровоз ВЛ80 — электровоз и следующие три экспоната были установлены на подготовленные площадки 19 августа 2010 года. Электровоз грузовой магистральный № 1980 открывал движение участка Хабаровск-Бира на электрической тяге в декабре 1979 года.

Тепловоз М62 — грузопассажирский тепловоз М62, выпускался со второй половины прошлого века, максимальная грузоподъемность достигала 3800 тысяч тонн.

Крытый вагон

Автомотриса 1930-х годов — этой автомотрисой пользовался для перемещения командующий Особой Дальневосточной армией Василий Блюхер. Под его командованием в 1929 году было нанесено поражение китайским войскам во время конфликта на КВЖД.

Ретровокзал — одноэтажное бревенчатое здание музея, повторяющее облик первого железнодорожного вокзала Хабаровска, стоявшего на месте современной станции Хабаровск-Пристань в 1897 году. Постоянная экспозиция музея, посвященная истории сооружения, восстановления, эксплуатации и реконструкции искусственных сооружений ДВЖД.

Цистерна конца XIX века — планируемый к экспозиции после реконструкции экспонат, примечателен клепанными колесными парами.

Автор проекта

Продолжатель трудов мостостроителяД. И. Журавскогои современник построившего немало мостовВ.Г.Шухова— известный мостостроительЛавр Дмитриевич Проскуряковродился 30 августа 1858 в селе Борисовка, что в нескольких верстах от Валуек в семье крестьянина, потомка ямщиков и казаков. В многодетной семье было 18 человек. В таких семьях на Руси, чтобы оторваться от земли и посвятить себя иной деятельности, надо было обладать недюжинными способностями. И Лавр Дмитриевич ими обладал, что сразу же бросилось в глаза первым его учителям. В местной сельской школе и позднее в Валуйках Проскуряков учился на «отлично», был пытлив, а из учебных предметов больше интересовался естествознанием, математикой, физикой… По окончании средней школы местным управлением образования ему, как отличнику учебы, была дана рекомендация для поступления в высшее учебное заведение. Проскуряков выбрал Петербургский институт путей сообщения. Это соответствовало его увлечениям, хотя железной дороги он еще и в глаза не видел — она пройдет через Валуйки и неподалеку от его села только через 20 лет.

Экзамены в институт Лавр Дмитриевич сдавал наравне со всеми: крестьянский юноша из самой глубинки прошел абитуриентские перипетии без сучка, без задоринки. И вот он — студент одного из самых престижных высших учебных заведений Российской империи! После успешного окончания института Проскурякову в 1884 дают место в Министерстве путей сообщения, в службе, ведающей железными дорогами. И в качестве государственного служащего он исполнителен, инициативен, на хорошем счету у высшего начальства. Однако бюрократическая сторона работы (формуляры, циркуляры, инспекторские вояжи) его не удовлетворяют — он выкраивает время и параллельно занимается научной и конструкторской деятельностью. А вскоре вновь возвращается в родной институт, на преподавательскую и исследовательскую работу.

Защитив при совете института докторскую диссертацию, Проскуряков за короткое время становится известным ученым и специалистом в области строительной механики. В это время его больше всего привлекает проблема мостов — больших и малых, которые стали важнейшими объектами на бурно развивающейся сети железных дорог в России. Как противостоять их деформации, разрушению и выходу из строя? Из какого материала они должны сооружаться? Что нового требуется, чтобы их конструкции были надежными и долговечными? Все эти вопросы находили решение в проектах Проскурякова. Он первый в Европе отказался от существовавших, сложных по конструкции и расчетам, многорешётчатых мостовых ферм. Проскуряков спроектировал ферму с одной треугольной мощной решеткой, что обеспечивало точное распределение в конструкции усилий от подвижной нагрузки. В 1887 году с использованием этого новшества был построен железнодорожный мост через р. Сулу в украинском городе Ромны, который выдержал все испытания. Данным проектом Проскуряков положил начало новому направлению в мостостроении. И тут перед ним открывается захватывающая перспектива. В 1891 начинается строительство Транссибирской железнодорожной магистрали «Челябинск — Омск — Иркутск — Хабаровск — Владивосток», протяжённостью почти семь тысяч километров. Сам Министр путей сообщения Сергей Юльевич Витте поручает Проскурякову ответственный участок этого грандиозного проекта — сооружение мостов на Транссибе. А их в проекте было ни много, ни мало – а целых 28. Как расширились теперь горизонты Проскурякова! И он, приняв предложение, становится ведущим проектировщиком и конструктором мостов через строптивые сибирские реки и одновременно проводит на этой практической базе научные работы по строительной механике и продолжает преподавать в Петербургском институте путей сообщения, где в 1896 его избрали профессором. И во всех сферах своей деятельности Проскуряков преуспевает. В 1896 году, проектируя мост через реку Которосль, он впервые разрабатывает таблицу «моментов для поезда», другими словами, определяет внутренние усилия на отдельных участках моста по мере поступательного наезда на них движущегося груза.

Учёный продолжает совершенствовать и ферму моста. Он находит, что ферма еще более эффективна в своём арочном исполнении и сооружает несколько арочных мостов на Москва-реке, которые оправдывают его расчеты и ожидания. Наконец, Проскуряков проводит серию испытаний материалов для изготовления ферм и определяет самые надежные из них. Лавр Дмитриевич в течение сорока лет проектировал мосты различных пролетов от 20 до 145 метров. «Проскуряковскими фермами», лёгкими и рациональными по восприятию нагрузки, были перекрыты сотни мостовых пролетов на российских и зарубежных железных дорогах — через реки Нарва, Волхов, Ока, Амур и др.

Все научно-практические изыскания Проскурякова были направлены на создание идеального мостового сооружения. И оно родилось. Это был построенный по его расчетам в 1898 многокилометровый мост через могучий Енисей. В проекте пролетного строения (в 144,5 м) Енисейского моста, как констатировали ученые, Проскуряков применил совершенно новую конструкцию — оригинальную шпренгельную ферму. Придав верхнему ее поясу ломаное очертание, проектировщик довел высоту главных ферм почти до 1,7, а ширину до 1/24 длины пролёта при увеличении длины панелей до 8-ми метров. Автором проекта был также произведен расчёт главных ферм по линиям влияния, позволивший точно определить внутренние усилия от подвижной нагрузки. Все эти показатели были необычными для того времени, и Проскурякову пришлось с немалой энергией отстаивать свое новшество. И он его отстоял.

Выдающимся достижением русского мостостроения можно считатьмост ПроскуряковачерезАмуруХабаровскадлиной2590 м, открытый для движения 5 октября1916года. В честь наследника-цесаревича мост назвали Алексеевским.

Уникальным является и научно-педагогическое наследие Лавра Дмитриевича Проскурякова. В своей преподавательской деятельности он просто-таки предвосхитил время. Тому, правда, способствовала ситуация. Во время работы в Московском инженерном училище путей сообщения Проскуряков столкнулся с неожиданным условием: на прохождение курса строительной механики программой предусматривался всего лишь один год. Ничтожно мало для трудных и объемных предметов! Надо было найти и использовать такие приёмы подачи материала, которые в рамках отведённого времени могли бы помочь студентам разобраться в сопромате. Проскуряков нашёл такой путь. Он искусно синтезировал в ходе своих лекций три основных дидактических принципа: наглядность, доступность и природосообразность. В его практике это значило — толковать сложные аналитические выводы обязательно графически, а также сопровождать лекции упражнениями по индивидуальным заданиям (в курс лекций вводилось 26 упражнений), которые соединяли бы теорию со строительной практикой. Результаты были впечатляющими: студенты стопроцентно посещали лекции Проскурякова и успешно постигали науку. А написанный Лавром Дмитриевичем двухтомник по строительной механике был в своё время признан лучшим учебником и положен в основу преподавания этой отрасли науки не только в транспортных вузах, но и во всех строительных и родственных им институтах.

Умер Лавр Дмитриевич Проскуряков в 1926 году. В настоящее время он по праву признан пионером русской науки о мостах, выдающимся ученым и педагогом-новатором. Своей творческой и научной деятельностью он прославился далеко за пределами нашей страны.

Конструкция

мост хабаровский амурский

Существовавший однопутный железнодорожный мост через рекуАмуру г.Хабаровскабыл построен в1913—1916 годахпо проекту профессораЛавра Дмитриевича Проскурякова. Мост строили на один железнодорожный путь с приспособлениями для воинского движения двух типов: пешего по двум тротуарам, устроенным на консолях снаружи главных ферм, и для колесного перемещения на железнодорожной проезжей части. Схема моста 6х35,8+18х127,4+36,7 м. Мост имеет 19 промежуточных опор и только один береговой устой был устроен в открытом котловане, а все остальные опоры потребовали кессонов. Глубина кессонов — 19,2 м над расчетным (по кессонам) уровнем воды. Максимальная площадь кессона составила 94 мІ. Девять кессонов были стальными, а остальные деревянными и железобетонными. Была только одна серьезная авария с кессоном № 11. Железобетонный кессон, готовый к опусканию, стоял на искусственном островке. Из-за подмытия островка, кессон, весивший почти 3000 т, наклонился и на нем образовались трещины. Железобетонный кессон был заменен на деревянный.

Пролётные строения левобережной пойменной части моста арочные с ездой поверху. Бесшарнирные арки, которые проектировалГригорий Петрович Передерий, выполнены из монолитного железобетона с пролётами по осям 31,8 м. Надарочные строения состоят из стоек и проезжей части с балластным корытом. Пролётные строения русловой части — металлические разрезные фермы с ездой понизу, с параболическим очертанием верхнего пояса. Расчётный пролёт составляет 127,4 м. На примыкании к правому берегу установлена металлическая ферма с ездой поверху с параболическим очертанием нижнего пояса, расчётный пролёт — 36,7 м. Фундаменты всех опор массивные на естественном основании. Опоры облицованы гранитом. Опоры № 8 — 24 имеют ледорезы с наклонной гранью.

Реконструкция

Авторы проекта нового моста: И. А. Ляпустин —Трансмост,Санкт-Петербург; Г. Н. Степанов —Дальгипротранс,Хабаровск; А. В. Батурин —Институт Гипростроймост,Москва. Схема следующая:

1. совмещённая часть мостового перехода по схеме 10,3+(85,6+128,4)+9х(2х128,4)+33,6 м, общей длиной 2600 п.м.;

2. автодорожная часть — левобережная въездная эстакада по схеме 21х33,0 + 10,63 м и правобережная въездная эстакада по схеме 2х35,5 + 68,4 + 84,0 + 74,2 + 9х33,0 м, общей длиной 1290,5 погонных метров.

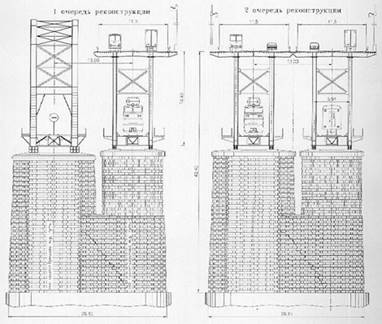

Первая очередь реконструкции предусматривала уширение существующих опор железнодорожного моста за счёт использования их фундаментной части под разбираемым ледорезом и строительство трёх новых отдельно стоящих опор и двух устоев, монтаж совмещённых пролётных строений под один железнодорожный путь и две полосы автопроезда рядом с существующей осью моста, строительство съездных автодорожных эстакад под две полосы движения.

Вторая очередь реконструкции предполагала разборку существующих пролётных строений, реконструкцию верхней части опор существующего моста, монтаж совмещённых пролётных строений под один железнодорожный путь и две полосы автопроезда.

В автодорожной части планировалось строительство 34-х опор столбчатого типа на свайных основаниях.

Работы первой очереди выполнены полностью, вторая очередь: открыто движение по железнодорожным путям, работы на подъездных путях — сооружение второй пассажирскойплатформы Тельмана, прилегающей к мосту. На правом берегу проведена реконструкция хозяйствастанции Амур. Работы по возведению эстакад под 2 автомобильных полосы и автодорожного покрытия на верхнем ярусе нечетного пути перенесены на третью очередь.

«Приамурские ведомости, 1999 год». Статья, посвященная окончанию первой очереди реконструкции Амурского моста.

В октябре завершается строительство первой очереди Амурского моста.

Так выглядел железнодорожный мост через реку Амур у Хабаровска до постройки нового моста. Это красивейшее сооружение - неотъемлемая часть городского пейзажа, визитная карточка Хабаровска, первое, что видит каждый въезжающий в город с его западной стороны. А построено это "амурское чудо" руками мастеровых по проекту выдающихся русских инженеров и под их руководством в начале нынешнего века.

Автор проекта мостового перехода через Амур - профессор Лавр Дмитриевич Проскуряков. Левобережную часть моста в виде ажурной эстакады арочного типа из железобетона запроектировал профессор Григорий Петрович Передерий. На момент постройки амурский мост был самым длинным в Старом свете. Проект фермы пролетного строения в 1908 году был удостоен золотой медали Всемирной выставки в Париже наряду с проектом башни Эйфеля, прославленного мостостроителя.

Новый проект не уступает предшественнику по оригинальности инженерных решений, архитектурной изящности и функциональности сооружения. Коллективными соавторами проекта выступили "Дальгипротранс", "Трансмост", Типростроймост". Воплотить в жизнь смелые решения взялось акционерное общество "Дальмостострой".


Непосредственными исполнителями работ выступали Хабаровский и Комсомольский мостостроительные отряды АО "Дальмостострой". Работали на реконструкцию моста и десятки других коллективов поставщиков и подрядных организаций Хабаровского края, других регионов России.

Новые пролетные строения под совмещенное железнодорожное и автомобильное движение монтировались Комсомольским мостоотрядом из элементов, изготовленных на заводе мостовых конструкций акционерного общества "Улан-Удэстальмост".

Реконструкция моста заставила мостостроителей и проектировщиков поднять производственные возможности, технологические и конструктивные решения до уровня значимости поставленной задачи. Освоена технология сварки элементов пролетных строений на монтаже, воссоздано утраченное ремесло кладки гранитной облицовки, отработана разборка существующих опор с обеспечением безопасности движения поездов.

На реконструкцию было затрачено капитальных вложений в сумме более 500 млн. долларов. Для финансирования столь значительных объемов было принято решение о привлечении нескольких источников: государственного и местного бюджета, собственных средств МПС и ДВЖД, средств федерального дорожного фонда.

Тоннель под Амуром

Тоннель под Амуром(во время строительства —стройка № 4) — однопутный железнодорожный тоннель протяженностью 7198 метров наТранссибирской магистрали, близХабаровска. Построен в 1937—1941 годах для дублированиямоста черезАмур. Является единственным подводным сооружением нажелезных дорогах России.

Проекты сооружения тоннеля под Амуром возникли в связи со строительством Транссиба. В1913 годуна выставкеПриамурского краябыл представлен чертёж такого тоннеля, но выбор к тому времени уже был сделан в пользу моста.

В 30-х годахXX-го векана восточных участках Транссиба велось сооружение вторых путей. Необходимость строительства тоннеля была обусловлена захватом в1931Японией Маньчжурии, утратой КВЖД (Китайско-Восточная железная дорога) и, соответственно, уязвимостью моста. В1936 году, с учётом особого стратегического значения Транссиба для страны, по инициативе Генерального штаба Рабоче-Крестьянской Красной армии было принято решение о строительстве.

Технический проект подводного тоннеля протяженностью 7198 метров разработан в1937 годуинститутом Метропроект, находившемся тогда в составе Народного комиссариата путей сообщения СССР.

Путь в 7 км был пройден с помощью пяти щитов на длине 3627 м, а также горным способом (из трех забоев) на восточном участке, открытым способом на западном участке длиной 1350 м. Внутренний диаметр тоннеля — 7400 мм на подводной части.Заготовку щебня, строительство домов и других наземных сооружений перехода вели железнодорожные войска. Работы непосредственно в тоннеле под Амуром осуществляли прикомандированные с Метростроя 900 специалистов основных профессий и тысяча местных вольнонаемных граждан. Всего на «стройке № 4» работали около 5,5 тыс. человек. Заключенные трудились на Тунгусском и Новокаменном карьерах, из которых добывали для стройки известняк. Чугунныетюбингипоставлял Магнитогорский завод.

К началувойны работы были почти закончены. В1941-м, после начала войны, был получен приказ Сталина в предельный срок завершить укладку пути.И уже 12 июля 1941 года по тоннелю прошел первый пробный поезд со строителями. А в постоянную эксплуатацию объект был введен25 октября1942 года.

В1944—1945гг началась перевозка грузов, связанных с предстоящими боевыми действиями с Японией. В соответствии с приказом наркома путей сообщения И. В. Ковалева от22 мая1945 г. на Дальневосточной магистрали форсированными темпами были проведены работы по приспособлению тоннельного перехода через р. Амур для пропуска всех видов транспорта и воинских соединений. После окончания боевых действий на Дальнем Востоке тоннель в качестве секретного объекта находился на консервации. В связи с ростом грузопотоков, для увеличения пропускной способности Транссиба в1964 годутоннель стали использовать для движения грузовых составов в нечетном направлении. После завершения электрификации дороги по тоннелю стали пропускать и пассажирские поезда.[

По состоянию на2008 годсоставы идут как над Амуром — по железнодорожному мосту, так и по тоннелю. После завершения в 2009 году второй очереди реконструкции Амурского моста открытие по нему двухстороннего движения навсегда снимет проблему «узкого места» Транссиба. Это даст возможность провести реконструкцию подводного тоннеля, по окончании которой пересечение Амура Транссибирской магистралью будет осуществляться уже по трём путям — два по мосту и один — по тоннелю.

Около восточного портала тоннеля установлена гранитная плита со словами:

Слава воинам

5-й отдельной ордена Трудового Красного знамени железнодорожной бригады, воздвигнувшим тоннель под руслом реки Амур

1938 – 1941

Экономика

Основные объемы работ по сооружениюпервоначального моста: гранитная облицовка —20 815 мІ; бутовая накладка опор — 85 008 мі; железобетонные арочные строения — 2720 мі; металлоконструкции — 18 015 т; железнодорожные пути по мосту — 2,6 км; деревянный настил — 3400 мі. В 1913 году на работах было занято более 1000 человек. Стоимость сооружения составила 13,5 млн рублей.

Первая очередь реконструкции: земляные работы — 1 126 240 мі; разборка опор — 6500 мі; гранитная облицовка — 8980 мІ; бетон и железобетон опор — 78 180 мі; железобетон пролетных строений — 8760 мі; металлоконструкции — 28 400 т; железнодорожные пути — 13,6 км; дорожное покрытие — 33 990 мІ; норм. срок строительства — 5 лет и 9 месяцев; фактический строк строительства — 7 лет.Вторая и третья очереди реконструкции: земляные работы — 71 500 мі; разборка опор — 6870 мі; гранитная облицовка — 1012 мІ; бетон и железобетон опор — 10 200 мі; железобетон пролетных строений — 4100 мі; металлоконструкции — 25 900 т; железнодорожные пути по мосту — 2,6 км; дорожное покрытие — 33 900 мІ; нормативный срок строительства — 4 года; фактически, срок строительства второй очереди — 4 года. Стоимость второй очерерди в ценах на октябрь 2008 года составила около 6 млрд. 700 млн рублей (без НДС).

Стоимость железнодорожной части по технико-экономическому обоснованию составила 31,4 %, автодорожная часть должна была финансироваться на паритетных началах местным бюджетом (15,02 %) и федеральным дорожным фондом (53,55 %) — профинансирована только в объеме первой очереди.

Интересные факты

· Строительством моста завершилось сооружениеТранссибирской магистрали — самой протяженной дороги мира.

· На момент постройки мост был крупнейшим железнодорожным мостом в старом свете.

· В1908 годупроект фермы моста профессораЛ. Д. Проскуряковабыл удостоен золотой медали наВсемирной выставкевПариже.

· Гранит для опор получали из местных Корфовского и Забелевского карьеров, а также из базальтового карьера нареке Тунгуске(не путать сАнгарой). Цемент поступал из города Спасска.

· До строительства железнодорожного моста уКомсомольска-на-Амурев1975 году, Хабаровский мост был единственной постоянной переправой черезАмур.

· Хабаровский мост изображен на пятитысячной купюребилета Банка России.

· Одна из демонтированных ферм старого моста установлена на берегу Амура в качестве экспоната музея Амурского моста.


Заключение

В ходе данной работы я изучила историю проектирования, создания, строительство, реконструкций Хабаровского моста – одного из крупнейших мостов в России. Хабаровский мост поистине одно из чудес не только Хабаровского края, но и всей России. Несмотря на тяжелые условия труда и военное время, железнодорожный мост через р. Амур был открыт для постоянного движения 18 октября 1916 г., накануне новых, революционных потрясений для всей страны. В день, когда через Амур пошли поезда сомкнулись все звенья Великого Сибирского пути, связавшего центр России с дальневосточными окраинами.
