Реферат: Тушение пожара в спортивном комплексе

ФГОУ ВПО ВСИ МВД РФ

Кафедра пожарной тактики и безопасности жизнедеятельности

КУРСОВАЯ РАБОТА

по дисциплине «Пожарная тактика»

На тему: « Тушение пожара в спортивном комплексе»

Выполнил: слушатель ФПБ группы ПБ-06-1

младший лейтенант вн. службы

А.А. Белоносов

Проверил: доцент каф. ПТ и БЖ, к.т.н.

полковник вн. службы

М.М. Деденко

Иркутск – 20 1 1 г.

Содержание

Задание

4

Введение к курсовому проекту

6

1. Оперативно-тактическая характеристика объекта

7

2. Тактический замысел.

8

3. Прогнозирование и оценка возможной обстановки на

пожаре.

9

4. Расчет сил и средств для тушения пожара.

14

5. Совмещённый график развития и тушения пожара

17

6. Действия, доклады и распоряжения РТП

18

7. Рекомендации должностным лицам на пожаре

19

Заключение и выводы

21

Список используемой литературы

22

КР.ПТибж. 280104.65 ПЗ

Изм.

Лист

№ докум

Подл.

Дата

Разраб.

Белоносов А.А.

Тушение пожара в спортивном комплексе

Лит.

лист

листов

Пров.

Деденко М.М.

ФГОУ ВПО ВСИ МВД РФ

Задание

на курсовую работу по пожарной тактике

слушателя ФПБ группы ПБ-06-1

Белоносова Артема Александровича

Разработать замысел, решить пожарно-тактическую задачу и оформить графическую часть по курсовой работе на тему «тушение пожара в спортивном комплексе с залом 30 на 18м»

1.Исходные данные.

Оперативно-тактическая характеристика объекта – типовой проект № 294-2-29

Расписание выезда подразделений на пожары.

Схема противопожарного водоснабжения: в 400 м от объекта находится озеро, а также 2 пожарных гидранта, удаленные от объекта на расстояние 100м и 80м. Сеть кольцевая диаметром 150 мм, напор в сети 20м.

Время возникновения пожара: 12 час.00 мин.

Место возникновения пожара: центр помещения №5.

Характер пожарной нагрузки, находящейся в зоне горения и на путях распространения огня: окрашенные стены, деревянные полы и электропроводка .

Линейная скорость распространения горения:0,8 м/мин.

Время года: лето, температура наружного воздуха: +200 С.

Другие данные: типовой проект № 294-2-29

2.Содержание задания.

2.1Изложить введение к курсовой работе.

2.2Разработать тактический замысел, составить оперативно-тактическая характеристика объекта.

2.3 Спрогнозировать возможную обстановку пожара на следующие моменты времени:

2.3.1. сообщение в ПО о пожаре;

2.3.2. введения сил и средств первыми прибывшими подразделениями;

2.3.3. прибытие каждого из последующих подразделений;

2.3.4. локализация пожара.

2.4. Вычертить план этажа в масштабе.

2.5. Нанести на плане этажа возможную обстановку пожара.

2.6. Произвести расчет среднеобъемной температуры пожара и оценку её изменения при увеличении притока воздуха.

Разработать систему организации тушения возможного пожара.

Разработать рекомендации должностным лицам на пожаре.

На основе расчетных данных в окончательном виде оформить схему тушения с расстановкой сил и средств, находящихся в распоряжении РТП.

3.Представлянмый материал.

Расчетно-пояснительная записка с иллюстрациями по тексту

Графическая часть, включающая один лист формата А1.

3.2.1. План-схему объекта с изображением обстановки возможного пожара и расстановки сил и средств.

Срок сдачи КР « 14 » февраля 2011г.

Доцент кафедры ПТ и БЖ, к.т.н.

полковник внутренней службы М.М. Деденко


Введение

Анализ инфраструктуры современной цивилизации позволяет сделать вывод о том, что во всех промышленно развитых странах существуют объективные предпосылки постоянного увеличения количества пожаров.

Любой пожар, как реальное явление, приносит материальный и моральный ущерб, имеет социальную опасность. Борьба с пожарами давно стала общественной потребностью. Однако, пока можно констатировать существенное отставание организации, техники и тактики пожаротушения от тех требований, которые предъявляются к ним в нынешних условиях. В связи с этим возрастает роль пожарной охраны и ее подразделений в предупреждении и тушении пожаров, а поэтому большое внимание уделяется совершенствованию профессионального мастерства пожарных, повышению уровня боевой готовности. Успех тушения не редко зависит от организованности, быстрых и правильных действий сил, точного выбора и применения средств на пожаре.

Качественное значение необходимо уделять противопожарному состоянию объекта и как можно быстрее устранять выявленные недостатки.


1. Оперативно-тактическая характеристика объекта.

1.1 Общие сведения о здании:

Здание спортивного корпуса двухэтажное и включает следующие помещения: спортзал, гардероб, раздевальные, зал бассейна, баня.. Стены здания – кирпичные, фундаменты – железобетонные монолитные, фермы покрытия - стальные, из прокатного профиля, перекрытия – сборные железобетонные, кровля - рулонная 4-х слойная , перегородки – сборные гипсобетонные. Отопление – центральное водяное от внешнего источника (95-70 0 С), водопровод - хозяйственно-питьевой, канализация – хозяйственно-фекальная и ливневая, вентиляция – приточно-вытяжная и механическая, слаботочные устройства – телефон, радио, электроснабжение.

1.2 Противопожарное водоснабжение.

В 400 м от объекта находится озеро, а также 2 пожарных гидранта, удаленные от объекта на расстояние 100м и 80м. Сеть кольцевая диаметром 150 мм, напор в сети 20м


2.Тактический замысел.

2.1. Место возникновения условного пожара.

Пожар возник в центре помещения №5. Скорость распространения огня 0,8 м/мин. Огонь распространяется по окрашенным стенам, деревянным полам и электропроводке. Пожар был обнаружен сторожем в 1200 . В дежурную часть ПО поступило сообщение в 1205 . Через 5 минут на пожар прибыли два отделения ПЧ-3 : АЦ-5-40(4925) и АЦ-7-40(53213).

2.2 Расписание выездов подразделений.

Номер вызова

Наименование частей, тип и количество прибывающей техники

Время нахождения подразделения в пути, мин.

1

ПЧ-3: АЦ-5-40(4925) и АЦ-7-40(53213).

4

2

ПЧ-2: АЦ-6-40(53211), АЦ-40(130)127

7

3

ПЧ-4: АЦ-5-40(53213), АЦ-40(130)63,

ПЧ-6: АН-40(130Е)127, АСО-5(66)90

9

11

4

ПЧ-7: АЦ-5-40(4310)

ПЧ-5: АЦ-40(130)63А

ПЧ-9: АНР-40(130)127, АЦ-7-40(53213)

12

14

15


3. Прогнозирование и оценка возможной

обстановки на пожаре.

3.1. Прогнозирование и оценка возможной обстановки на момент обнаружения пожара.

3.1.1 Радиус пожара.

RП =0,5* VЛ *τ =0,5*0,8*10=4 м

τ – время до обнаружения пожара, мин

3.1.2 Определяем площадь пожара.

SП = (π*RП 2 )= (3,14*42 )= 50,24 м2

3.1.3 Определяем площадь тушения (принимаем тушение по площади).

Так как RП =3 м, то SТ = SП = 50,24 м2 .

3.1.4 Определяем требуемый расход на тушение.

QТР Т = J ТР Т * SТ = 0,1*50,24=5,1 л/с.

J ТР Т – интенсивность подачи ОВ для тушения пожара, л/м2 с (по таблице № 15 «Справочник РТП»)

3.1.5 Определяем требуемый расход на защиту.

Принимаем решение, что необходимо охлаждать кровлю над спортзалом.

Требуемый расход на защиту кровли:

QТР З 1 = (J ТР Т * SП )/4= (0,1*50,24)/4=1,25 л/с.

3.2 Прогнозирование возможной обстановки на момент введения сил и средств первыми прибывшими подразделениями

3.2.1 Определяем время свободного развития пожара.

τСВд.с. + τсб . +τсл . + τб.р. = 10 + 1 + 4 + 3 = 18мин.

τд.с - время до сообщении о пожаре(принимаем за 10 мин.)

τсб . - время сбора дежурного караула (1 мин.)

τсл .- время следования дежурных караулов ПЧ-3 к месту вызова. (4 минуты)

τб.р. - время боевого развертывания (лето 3 мин.)

3.2.2 Определяем радиус пожара.

RП =0,5* VЛ *10 + Vл * (τСВ - 10)= 0,5*0,8*10 + 0,8*(18-10)=10,4 м

3.2.3 Определяем площадь пожара

SП = (l*2RП ) = (18*10,4*2)= 374,4 м2

3.2.4 Определяем площадь тушения (по периметру).

SТ =2*l*hТ =2*18*5=180 м2 .

3.2.5 Определяем требуемый расход на тушение.

QТР Т = J ТР Т * SТ = 0,1*180=18 л/с.

3.2.6 Определяем требуемый расход на защиту перекрытия

QТР З = (J ТР Т * SП )/3=(0,1*374,4)/3=12,48 л/с

3.2.7 Определяем возможность локализации пожара прибывшими подразделениями.

Q = Nотд *nст * g ств = 2*1*7=14 л/с

QФ Т =14 < QТР Т =18 - условие локализации и ликвидации не выполняется.

3.3 Прогнозирование возможной обстановки на момент введения сил и средств отделениями ПЧ-2.

3.3.1 Определяем радиус пожара.

RП =0,5* VЛ *10 + Vл * (τСВ - 10) + 0,5* Vл*( τ2 – τ1 ) = 0,5*0,8*10+ + 1,0*(18-10)+0,5*0,8*(7-4) = 12,8 м.

τ1 - время следования первого прибывшего подразделения.

τ2 – время следования последнего прибывшего подразделения.

3.3.2 Определяем площадь пожара

SП = (l*2RП ) = (18*12,8*2)= 460,8 м2

3.3.3 Определяем площадь тушения.

SТ =2*l*hТ =2*18*5=180 м2 .

3.3.4 Определяем требуемый расход на тушение.

QТР Т = J ТР Т * SТ = 0,1*180=18 л/с.

3.3.5 Определяем требуемый расход на защиту перекрытия

QТР З = (J ТР Т * SП )/3=(0,1*460,8)/3=15,36 л/с

3.3.6 Определяем возможность локализации пожара прибывшими подразделениями.

Q = Nотд *nст * g ств = 4*1*7=28 л/с

QФ Т =28 > QТР Т =18 - условие локализации выполняется

3.4 Расчет среднеобъемной температуры пожара и степени задымления в горящем помещении:

Определение среднеобъемной температуры на момент локализации пожара.

3.4.1 Определяем поверхность теплообмена:

S=Sпол. + Sпер. +Sст. =30*7*2+18*7*2+30*18*2=1752м2

Sпол. - площадь пола

Sпер. - площадь перекрытия

Sст. - площадь стен

3.4.2 Определяем плотность теплового потока:

q= ( β *υм *Sп * Q р н )/ S =(0,99*0,015*460,8*16500)/1752 =64,44 кВт/м 2

β - коэффициент химического недожога( 0,99)

υм - массовая скорость выгорания (0,015 кг/м2 *с.)

Q р н - низшая массовая теплота сгорания(16500 кДж/кг)

Sп - площадь пожара в помещении

3.4.3 Площадь приточных отверстий

На 17 минуте вскрываются 5 окон размерами 1,5х1,0 м

S1 =1/3*Fпр =1/3*1,5*1,0*5 =2,5 м2

Fпр – площадь проемов.

3.4.4 Определение коэффициента избытка воздуха

S1 /Sп =2,5/460,8 < 1/24 , следовательно 1ая линия

Sп /Sпола =460,8/540 >1/4 , следовательно линия сплошная

V0 =4,2 м 3 /кг

По полученным значениям и графику приложения №14 определяем αm .

αm =2,0

3.4.5 Определяем среднеобъемную температуру

По полученным значениям и графику приложения №15 определяем tm .

tm =3900 C

3.4.6 Определение высоты нейтральной зоны на момент обнаружения пожара.

- высота проема

- плотность воздуха кг/м3 (1,22 кг/м3 )

- плотность продуктов горения кг/м3 (0,54 кг/м3 )



Рис. 1 Схема газообмена на момент локализации пожара:


Вывод: на момент локализации пожара высота нейтральной зоны составила 1,25 м, следовательно тушение можно производить только в средствах защиты органов дыхания.


4. Расчет сил и средств для тушения пожара.

4.1 Расчет сил и средств для тушения пожара на момент подачи стволов первыми прибывшими подразделениями

4.1.1 Определяем требуемое количество стволов на тушение и защиту.

NТ СТВ = Q ТР Т / g СТВ = 18/ 7 = 3 ствола «А»,

NЗ СТВ = QТР З / g СТВ =15.36/ 3.5 = 5 стволов «Б»

Вывод: РТП оценив обстановку подтверждает третий номер вызова и принимает решение организовать от отделений прибывших первыми на пожар, два звена ГДЗС и подать два ствола «А» на тушение пожара по решающему направлению.

4.1.2 Определяем фактический расход на тушение и защиту.

QФ Т = NСТВ. х g СТВ = 4*7 = 28 л/сек.

QФ З = NСТВ. х g СТВ = 5*3,5 = 17,5 л/сек.

QОБЩ = Q ТР Т +QТР З =28+0=45,5 л/сек.

QФ Т =28 > QТР Т =18 - условие локализации и ликвидации выполняется.

4.1.3 Определяем предельное расстояние по подаче огнетушащих веществ

Для подачи двух стволов «А»:

LПР =(НН -(НПР +ZM +ZСТ ))/(S*Q2 )*20 =(90-45)/(0,015*142 )*20 =546 м

4.1.4 Определяем количество пожарных автомобилей.

NПА = QОБЩ / (QН *0,8) = 28 /(40*0,8) = 1 пожарный автомобиль

QН - производительность насоса, равная 40 л/сек.

Вывод: принимаем решение установить автомобиль на гидрант ПГ-1 и подать от него четыре ствола «А» по двум рукавным линиям.

4.1.5 Определяем количество личного состава.

N л/с = 4*N т ств(гдз) +5*Nз ств +4*Nрез(гдз) +Nразв +Nсвязн =4*3+5*1+4*3+1 =30 чел.

N т ств(гдз) - количество стволов на тушение пожара звеньями ГДЗС.

Nз ств - количество стволов на защиту конструкций.

Nрез(гдз) - количество резервных звеньев ГДЗС.

Nразв - количество разветвлений.

Nсвязн - количество связных.

4.1.6 Определяем количество отделений.

Nотд. = Nл/с / 4 = 30 / 4 = 8 отд.

На 21-ой минуте пожар будет локализован, но от прибывающих отделений ПЧ-4 необходимо подать пять стволов «Б» на защиту перекрытия.

SП (τ)

Q,л/с

SП2

5. Совмещенный график развития и тушения пожара

QТР (τ)

QФ (τ)

10

20

30

40

50

60

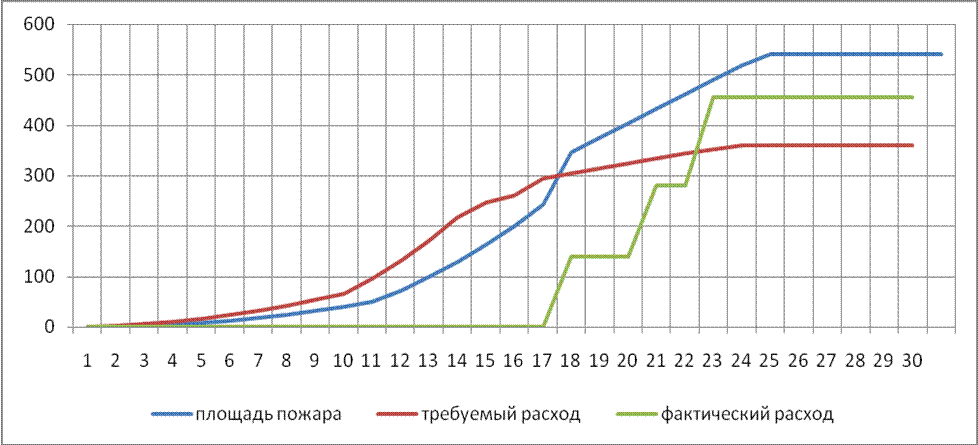

Рис.2 . Совмещенный график сосредоточения и введения сил и средств.

SП (τ) – изменение площади тушения и требуемого расхода воды.

QТР (τ) – изменение требуемого расхода воды.

QФ (τ) – изменение фактического расхода воды.


6.Действия, доклады и распоряжения РТП

Время

Обстановка на пожаре.

Действия РТП-1(доклады и распоряжения)

12.05

Поступил сигнал в ПЧ-3 о пожаре.

Начальник караула получает путевку и план пожаротушения. Объявляет л/с что горит и дает команду на выезд.

12.10

Отделения ПЧ-3 прибыли к месту вызова

РТП-1 докладывает на ЕДДС о прибытии к месту вызова.

Производит разведку в составе звена ГДЗС, докладывает на ЕДДС о ее результатах: «Подтверждаю третий номер вызова. Пожар на площади 374 м2 , сильное задымление. Все люди из здания эвакуированы»

Отдает распоряжения командиру отделения «Установить АЦ-40(130)63А на ПГ-1, организовать два звена ГЗДС и подать 2 ствола «А» на тушение пожара, выставить посты безопасности».

12.13

К месту пожара прибывает ПЧ-2.

РТП-1 принимает рапорт начальника караула ПЧ-2 и отдает распоряжение: «Организовать 2 звена ГДЗС и подать два ствола «А» на тушение пожара, а так же организовать одно резервное звено ГДЗС».

12.14

К месту пожара прибывает штабной автомобиль.

РТП-1 передает руководство начальнику оперативной смены. РТП-2 принимает решение создать два боевых участка: БУ1 – тушение пожара, начальником этого участка назначается начальник караула ПЧ-3, БУ-2 – защита кровли, начальником участка назначается начальник караула ПЧ-2

12.15

К месту пожара прибывают отделения ПЧ-4

РТП-2 принимает рапорт начальника караула ПЧ-4 и отдает распоряжение: «подать 5 стволов «Б» на защиту кровли спортзала»

12.21

Локализация пожара.

Доклад на ЕДДС: «Пожар локализован, производится защита кровли».

12.40
Ликвидация пожара.

РТП-2 докладывает на ЕДДС: «Пожар ликвидирован, приступаем к разборке и проливке конструкций».


7. Рекомендации должностным лицам на пожаре.

Рекомендации РТП:

У руководства объекта установить:

-место отключения электроэнергии.

-информацию о наличии людей и оборудовании в здании.

Организовать эвакуацию людей и материальных ценностей.

Установить имеется ли система автоматического тушения, а так же ее работоспособность

Определить нужна ли помощь служб жизнеобеспечения.

Следить за соблюдением личным составом мер безопасности.

Рекомендации начальнику участка тушения:

Организовать пожарную связь на участке тушения.

Организовать на участке тушения в установленном порядке работу звеньев ГДЗС

Рекомендации начальнику тыла:

Определить места для постановки прибывающей пожарной техники в резерв

Организовать смену б/р.

Обеспечить охрану эвакуированных материальных ценностей.

Организовать своевременное обеспечение пожарной техники горюче-смазочными материалами.

Контролировать исполнение работ по защите магистральных рукавных линий.

Принять меры к обеспечению л/с боевой одеждой и СИЗОД.

Рекомендации начальнику штаба:

Вносить предложения по организации тушения пожара, созданию резерва сил и средств.

Организовать доведение указаний РТП до соответствующих участников тушения пожара, обеспечивать их регистрацию и контроль за исполнением.

Вести регламентные документы оперативного штаба.

Организовать расстановку сил и средств.

Обеспечить сбор сведений о причине и виновниках возникновения пожара.


Заключения и выводы

В ходе выполнения курсовой работы я спрогнозировал возможную обстановку на следующие моменты времени: обнаружение пожара, прибытие первых подразделений, локализация пожара.

По расчетом получилось, что локализацию пожара можно осуществить подав четыре ствола «А» на тушение пожара и пять стволов «Б» на защиту перекрытия.

Так же мною был проведен расчет среднеобъемной температуры и определена высота нейтральной зоны. Она составила 1,25м, следовательно тушение пожара можно производить только в средствах защиты органов дыхания.

По произведенным расчетам был составлен совмещенный график развития и тушения пожара, на котором можно наглядно увидеть момент, когда наступает локализация пожара.

После расчетной части курсовой работы я составил описание действий РТП-1,РТП-2, а так же краткие необходимые рекомендации для них. Все это в значительной степени облегчает работу РТП по тушению пожара на объекте.


Список используемой литературы

1) Боевой устав пожарной охраны с изменениями и дополнениями, утвержденными приказом МВД России от 6.05.2000г. №477

2) Наставление по ГДЗС государственной противопожарной службы МВД России: приказ МВД РФ № 234 от 30.04.1996г.

3) Рекомендации об особенностях ведения боевых действий и проведение первоочередных аварийно-спасательных работ, связанных с тушением пожаров на различных объектах / ГУ ГПС МВД России,2000.

4) Приказ МВД РФ № 630 от 31.12.2002г. «Об утверждении и введении в действие правил по охране труда в подразделениях ГПС МЧС России.

5) А.П.Тарханов, М.М.Деденко, В.И.Самойлов, И.И.Ядройцев , Методические указания по выполнению курсовой работы по пожарной тактике, Иркутск 2009г.

7) Самойлов В.И., Тарханов А.П., Деденко М.М. Пожарная тактика: Учебное пособие в 2ч. - Иркутск: ФГОУ ВПО ВСИ МВД России, 2008.

8) Федеральный закон №123-ФЗ от 22.07.2008г. «Технический регламент о требованиях пожарной безопасности»

9) Теребнев В.В., Подгрушный А.В. Пожарная тактика. Екатеринбург: Калан, 2007.

10) Самойлов В.И., Тарханов А.П., Деденко М.М. Справочное пособие. – Иркутск, 2006.
