Реферат: Прогнозирование зон разрушения ударной волной и возможных последствий взрыва газовоздушных смесей

Практическое задание №7

Ударная волна взрыва. Прогнозирование зон разрушения ударной волной и возможных последствий взрыва газовоздушных смесей.

Вариант № 16

Задание. Спрогнозировать зоны разрушения УВ при возможном наземном взрыве ГВС и оценить степень поражения незащищенных людей, а так же характер возможных разрушений на производственно-промышленных, жилых, и иных объектов, попавших в зону взрыва. Предложить необходимые мероприятия и примерный объём СНАВР по ликвидации последствий взрыва ГВС.

Исходные данные:

1. Количество сжиженного углеводородного газа Q – 1300 м3

2. Расстояние от центра взрыва до рассматриваемых объектов r3 – 600 м

3. Номера объектов, попавших в зону взрыва – 2, 7, 12, 14, 19, 24.

Решение.

Зоны детонационной волны (зона 1) находятся в пределах облака взрыва. Ее начальный радиус r1 определяеи по формуле:

м,

где Кн – коэф. перехода жидкого продукта в ГВС (обычно Кн =0,6…0,8)

Избыточное давление фронта детонационной УВ считается постоянным: DРФ1 =const=1700 кПа

Зона 2 как и зона 1 является зоной полных разрушений. Ее радиус определяется из соотношения:

r2 =1,7×r1 =1,7×170=289 м

Ф2 =1300×(r1 /r3 )3 +50 кПа=1300×(170/600)3 +50 кПа=53 кПА

В зоне 3 воздушной УВ формируется ее фронт, в котором в зависимости от DРФ3 выделяют зоны полных (а), сильных (б), средних (в) и слабых (г) разрушений, а так же зона повреждений (д). Закон падения давления, кПа, в этой зоне зависит от безразмерного радиуса ударной волны:

при : ;

Учитывая полученную DРФ можно сделать вывод, что для незащищенных людей в данном случае существует опасность, т.к. при DРФ =50…100 кПа

Наступают тяжелые поражения (сильная контузия всего организма, потеря сознания, переломы костей, повреждение внутренних органов).

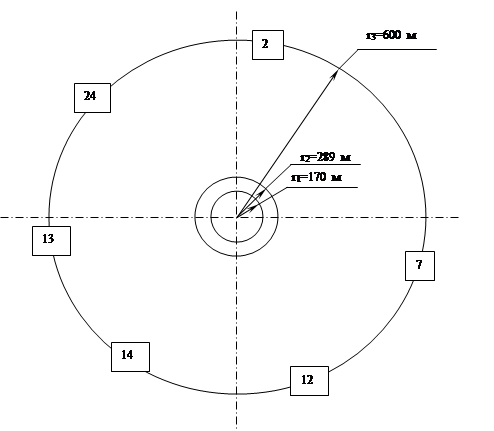

Объекты, попавшие в зону взрыва и их состояние после него:

· Многоэтажные каменные здания(2) ® (а);

· Подземные резервуары (7)® (в);

· Насосное оборудование скважин (12) ® (в, б);

· Воздушные линии электропередач(14)® (б);

· Железобетонные мосты пролетом до 10 м (19) ® (в,г);

· Металлообрабатывающие станки (24) ® (в).

Как видно из результатов, в данном случае объекты попали в зоны всех видов разрушений (в зависимости от типа объекта), из чего можно сделать вывод о том, что полностью разрушаются жилые дома, убежища, ПРУ. Подвальные помещения полностью сохранятся, но потребуют расчистки входов, на улицах образуются завалы; от воздействия светового излучения возникнут сплошные пожары. Среди незащищённых людей ожидаются массовые санитарные потери. Спасательные и другие неотложные работы в этой зоне заключаются в тушении пожаров, спасении людей из-под завалов, из разрушенных и горящих зданий.

Результаты прогнозирования и оценки возможных последствий наземного взрыва ГВС.


Список использованной литературы

1. Практикум по БЖД под ред. Бережного С. А. – Тверь: ТГТУ, 1997 г.

2. Бережной С. А., Романов В. В., Седов Ю. Н. БЖД: Учебное пособие.– Тверь: ТГТУ, 1996 г.

3. Сборник типовых расчётов и заданий по экологии: Учебное пособие / Бережной С. А., Романов В. В., Седов Ю. Н. – Тверь: ТГТУ, 1995 г.
