Реферат: Усилитель для направленного микрофона

ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПО ВЫСШЕМУ ОБРАЗОВАНИЮ

Уральский государственный технический университет - УПИ

Радиотехнический факультет

Кафедра “Радиоприемные устройства”

Усилитель низкой частоты

для направленного микрофона

Пояснительная записка к курсовому проекту по курсу

“Аналоговые электронные устройства”

Руководитель:

.

Студент:

Номер Зачетной книжки:

Оценка работы:

_____________________________________________________________

г.Екатеринбург 1997г.

СОДЕРЖАНИЕ

1. ВВЕДЕНИЕ. . . . . . . . . . . . . . . . . . . . . . . . . 3

2. ЭСКИЗНОЕ ПРОЕКТИРОВАНИЕ

2.1. Техническое задание. . . . . . . . . . . . . . . . . . 4

2.2. Эскизное проектирование. . . . . . . . . . . . . . . . 5

3. РАСЧЕТ КАСКАДОВ УСИЛИТЕЛЯ

3.1 Расчет оконечного каскада. . . . . . . . . . . . . . . . 8

3.2 Расчет активного RC -фильтра. . . . . . . . . . . . . . .11

3.3 Расчет каскадов предварительного усиления. . . . . . . .14

4. ЗАКЛЮЧЕНИЕ. . . . . . . . . . . . . . . . . . . . . . . . .15

ПРИЛОЖЕНИЕ. . . . . . . . . . . . . . . . . . . . . . . . .16

БИБЛИОГРАФИЧЕСКИЙ СПИСОК. . . . . . . . . . . . . . . . . 20

ВВЕДЕНИЕ

В настоящее время прослушивание разговоров уже не является прерогативой только спецслужб. В продажу поступает различная аппаратура для прослушивания и записи разговоров, хотя она является более простой, чем применяемая спецслужбами.

Данный усилитель предназначен для усиления сигналов принимаемых любым направленным микрофоном. Наибольшее усиление получается в диапазоне частот 300 - 3400 Гц, т.е. тех частот в пределах которых располагается человеческая речь. При использовании направленного микрофона помещенного в резонатор удается прослушивать речь объекта на расстоянии до 500 м. в условиях прямой видимости, а также с некоторого расстояния через железные двери и бетонные стены небольшой толщины.

Принципиальная электрическая схема приведена на рисунке 1 (см. Приложение).

2. ЭСКИЗНОЕ ПРОЕКТИРОВАНИЕ

2.1. Техническое задание

на курсовой проект усилительного устройства

Спроектировать усилительное устройство, предназначенное для усиления сигналов речи поступающих от принимающего блока переговорного устройства. Получить мощность на выходе не менее 20 мВт для подключения громкоговорителя.

Усилитель должен обладать следующими характеристиками:

1. Коэффициент акустического усиления - не менее 65 дБ.

2. Напряжение питания - 9 В.

3. Выходная мощность - не менее 20 мВт.

4. Коэффициент гармоник - не более 7%.

5. Диапазон частот - не уже 100-5000 Гц.

6. Выходное напряжение на громкоговорителе - не менее 3,5 В.

7. Входное напряжение - не более 2 мВ.

8. Диапазон рабочих температур от -45 ° С до +50 ° С.

2.2. Эскизное проектирование

2.2.1. Выбор элементной базы

Для реализации данного усилителя в качестве элементной базы выберем следующие дискретные элементы:

I. В качестве активных элементов используем:

а) в выходном каскаде - малошумящие биполярные транзисторы - их преимущества перед ИМС - лучшая устойчивость к климатическим и различным внешним факторам; они более дешевы, чем ИМС;

- недостатки - меньший коэффициент усиления, больший уровень шумов;

б) в каскаде предварительного усиления - операционный усилитель, так как его коэффициент гармоник значительно ниже, чем у транзисторного каскада и больший коэффициент усиления;

в) в активном RC -фильтре - операционный усилитель.

2. Монтаж дискретных элементов осуществляется путем печатного монтажа.

2.2.2 Выбор типов каскадов

Реализуемый усилитель состоит из 4-х каскадов:

* - 2-х каскадов предварительного усиления - их задачей является усиление сигналов до величины достаточной для возбуждения выходного каскада;

* - выходного каскада - его задача усиление мощности сигнала до уровня достаточного для прослушивания на головных телефонах;

* - активного фильтра - его задача отсечение «шумовых» ВЧ составляющих, принимаемых микрофоном.

2.2.3 Выбор схемы оконечного каскада

Двухтактный оконечный каскад собран по бестрансформаторной схеме. Такой тип каскада характеризуется простотой схемы, отсутствием нестандартных деталей, высокими качественными показателями, более высокой стабильностью, чем у трансформаторных каскадов, малыми габаритами и весом. Недостатки бестрансформаторных каскадов - меньший коэффициент усиления по мощности, чем у трансформаторных каскадов, следовательно большая мощность, потребляемая от предоконечного каскада, и более высокий коэффициент нелинейных искажений. Применение более глубокой, чем в трансформаторных каскадах, отрицательной обратной связи позволяет снижать нелинейные искажения до величины, не превышающей нелинейные искажения в каскадах с трансформаторами.

Данный каскад работает в режиме класса АВ и имеет довольно высокий к.п.д. (порядка 70%). Суммарный ток плеч каскада находится как среднее за полпериода:

Jп.ср .=(2Jmк)/ p

Выходная мощность отдаваемая транзисторами Р ~ =Umк Jmк /2, а мощность питания Рпп Jп.ср . Поэтому к.п.д. в режиме АВ:

h = Р ~ п = p x /4 » 78,5 %

где x =Umкп - коэффициент использования напряжения питания.

Каскад слабо чувствителен к пульсациям питающего напряжения Еп , благодаря их компенсации в разностном токе. При пульсациях Еп токи покоя обоих плеч изменяются одинаково, поэтому их разность продолжает оставаться равной нулю.

2.2.4. Выбор активного RC -фильтра

Первой задачей синтеза является нахождение функции, с помощью которой можно построить фильтр. АЧХ фильтра, удовлетворяя условиям физической реализуемости и техническим требованиям, должна наилучшим образом приближаться к идеальной АЧХ. Процесс нахождения такой функции называется аппроксимацией. Любая физически реализуемая электрическая цепь имеет коэффициент передачи:

К(р)= U вых (р)/ U вх (р). (2.2.4.1)

Поэтому задача аппроксимации состоит в том, чтобы из класса функций (2.2.4.1) выбрать такие, квадрат модуля которых наилучшим образом приближается к единице в пределах полосы пропускания и к нулю вне ее.

Критерием качества аппроксимации в данном случае служит ее монотонность, и наилучшей аппроксимирующей функцией будет та, которая обеспечивает наилучшую точность аппроксимации из всех монотонных функций класса (2.2.4.1) одинакового порядка. Монотонную аппроксимацию осуществляют методом Тейлора. При этом наилучшими являются функции, квадрат модуля которых выражается полиномами Баттерворта. По характеру аппроксимации она максимально плоская.

Второй задачей синтеза является реализацией найденной аппроксимирующей функции, т.е. определение на ее основе структурной (функциональной) схемы устройства, модуль коэффициента передачи которой удовлетворяет предъявляемым техническим требованиям и наилучшим образом приближается к идеальной АЧХ. В качестве критерия оптимальности может служить минимум числа элементов схемы, минимум чувствительности характеристик цепи к изменению во времени или технологическому разбросу величин ее элементов.

Следующей задачей синтеза является расчет элементов выбранной электрической цепи.

2.2.5. Выбор каскадов предварительного усиления

Каскад предварительного усиления представляет собой двухкаскадный усилитель, выполненный на базе ОУ с неинвертирующим включением. Для этого необходимы ОУ, имеющие неинвертирующий вход относительно входных сигналов и инвертирующий для подключения цепи обратной связи. Преимуществом такого включения является высокое входное сопротивление (примерно такое же, как входное сопротивление ОУ), что делает возможным подключение микрофона, для которых сопротивление нагрузки довольно высоко. Недостатком такого включения является возрастание собственных шумов усилителя.

2.2.6. Выбор регулировки усиления

Регулятор громкости ставится в цепь ОС входного каскада.

При смещении ползунка меняется уровень входного сигнала и происходит регулировка усиления путем изменения затухания входного сигнала.

При применении данной схемы регулировки усиления, изменяется только уровень выходного сигнала, а остальные параметры остаются неизменными.

3. РАСЧЕТ КАСКАДОВ УСИЛИТЕЛЯ

3.1. [AK1] Расчет оконечного каскада

При построении данного двухтактного каскада используются два транзистора с близкими по величине параметрами. Исходными данными являются мощность, отдаваемая в нагрузку Рвых , и сопротивление нагрузки R н . Расчет проведем для одного плеча каскада графоаналитическим методом.

Транзисторы выбираются по допустимой мощности рассеяния на коллекторе Рк max и максимальной амплитуде коллекторного тока I к max .

Рк max ³ (0,25 - 0,3) Рвых = 5 - 6 мВт (3.1.1)

I к max ³ Ö (2Рвых / R н )= Ö (2*0,02/300)=11,5*10-3 А.

В качестве пары транзисторов принимаем транзисторы МП16Б и МП38А.

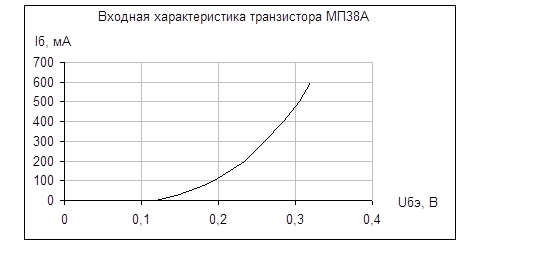

По входной характеристике транзистора МП38А (рис. 3.1.1) определяем исходную рабочую точку: U бэ0 =0,145 В и I б0 =25*10-6 А.

Рис. 3.1.1

Э.д.с. источника питания находим из условия:

2 U кэ max ³ Еп ³ 2( U нач + Um н ) (3.1.2)

где U кэ max =15 В, U нач =1 В, Um н = Ö (2 P вых * R н )= Ö (2*0,02*300)=3,5 В.

Тогда Еп выбираем равным 9В.

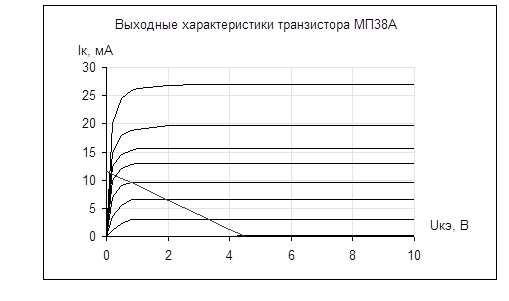

Используя выходные характеристики транзистора (рис. 3.1.2), через точки U кэ п /2=4,5 В и I к п /(2 R н )=15*10-3 А проводим нагрузочную прямую и определяем исходный коллекторный ток: I к0 =3*10-3 А. Построив из точки Еп /2 треугольник мощности со сторонами Um н =3,5 В и Im н =11,5*10-3 А, убеждаемся в возможности получения заданной выходной мощности (Рвых =0,5*3,5*11,5*10-3 =0,02 Вт).

Рис. 3.1.2

По входной и выходным характеристикам определяем:

g21 =Im н /Um бэ =11,5*10-3 /0,035=0,33 (3.1.3)

Отсюда глубина обратной связи:

F=1+g21 R н =1+0,33*300=100 (3.1.4)

Рассчитаем величины резисторов базового делителя: - для обеспечения падения напряжения на резисторах R12,R13 равного 2 U бэ0 =0,29 В, ток через них должен быть I д =(5-10) I б0 .

Примем I д =0,15*10-3 А.

Отсюда:

R12 = R13 =2 U бэ0 / I д =0,29/0,15*10-3 =2 кОм. (3.1.5)

R14=R15=(E п -2 U бэ0 )/ I д =8,71/0,15*10-3 =58 кОм. (3.1.6)

R дел = (R12||R14)/2 =970 Ом. (3.1.7)

Входная проводимость транзистора:

g 11 = Im б / Um бэ =50*10-6 /0,04= 1,25*10-3 См. (3.1.8)

Тогда входное сопротивление каскада с учетом ОСС:

R вх =FR дел / (F+g 11 R дел ) =(100*970)/(100+1,25*10-3 *970)=960 Ом. (3.1.9)

Коэффициент усиления по напряжению:

К0 =( g21 R н )/ (1+g21 R н ) =(0,33*300)/(1+0,33*300)=0,99 (3.1.10)

Тогда амплитуда напряжения входного сигнала:

Um вх » Um н =3,5 В. (3.1.11)

Амплитуда входного тока:

Im вх =Um вх /R вх =3,5/960=3,6*10-3 А. (3.1.12)

Задаваясь f н =20 Гц; Мн =0,707 определим емкость разделительного конденсатора:

C10 =(2 p * f н *R н )-1 =(2*3,14*20*300)-1 =26,5 мкФ. (3.1.13)

По входной и выходным характеристикам строим сквозную динамическую характеристику транзистора для определения коэффициента нелинейных искажений.

Таблица 3.1.1

номер точки

1

2

3

4

5

6

7

Iб , мА

0,175

0,15

0,125

0,1

0,075

0,05

0,025

Uбэ , В

0,225

0,218

0,21

0,195

0,18

0,161

0,145

Jк , мА

14,5

14,3

13,6

11,8

9,2

6,1

3

Eг =Uбэ +Iб *Rист , В

0,395

0,364

0,331

0,292

0,253

0,210

0,169

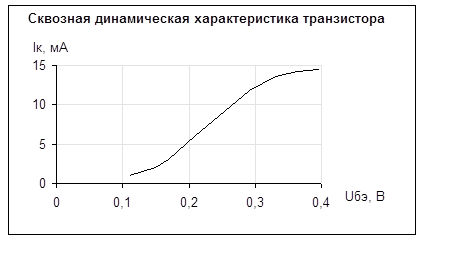

По данным таблицы 3.1.1 строим сквозную динамическую характеристику транзистора (рис. 3.1.3).

Рис. 3.1.3

Методом семи ординат (который для двухтактного каскада выражается в метод четырех ординат) находим амплитуды гармоник тока:

I m1 =(J4 +J3 /b )/2 I m2 = n (JB +JA )/4 (3 .1.14)

I m3 =(JN +JM ) /4 I m4 = n (J1 -J3 +J4 /2)/4

I m5 =(JN -JM )/4 I m6 = n (JB -JA )/4

где I A =(J1 -2J2 +J3 +J4 /2)/2b I B =J4 /2-J1

I M =[a(J4 +J3 /b)-2J2 ]/c I N =J4 -J3 /b

a=0,383 b=0,707 c=0,923

n - коэффициент асимметрии плеч, (транзисторы подбираются близкими по крутизне сквозной передачи, таким образом, чтобы n =0,1)

Подставляя в формулы (3.14) найденные значения

I 1 = 1 мА I A = 6,2 мА

I 2 = 6 мА I B = 6,25 мА

I 3 =12,5 мА I M = - 0,35 мА

I 4 =14,5 мА I N = - 3,2 мА

получаем следующие амплитуды гармоник тока (в мА):

I m1 = 16 , 1 I m2 = 0,3 (3.1.15)

I m5 = - 0,7 I m4 = -0,1

I m3 = - 0,9 I m6 = 0,001

Находим коэффициент гармоник:

Кг =Ö[(Im2 )2 +(Im3 )2 +(Im4 )2 +(Im5 )2 +(Im6 )2 ]/Im1 =0,06=6% (3.1.16)

3.2. Расчет активного RC- фильтра низких частот

Для наиболее качественного приема сигналов в диапазоне низких частот применим в данном усилителе звено с активным RC -фильтром низких частот.

Исходными данными при расчете ARC -фильтра являются:

f 1 - граничная частота полосы пропускания;

а1 - максимально допустимое затухание в полосе пропускания;

f зн - граничная частота полосы заграждения;

аз - минимально допустимое затухание в полосе заграждения.

Для того, чтобы АЧХ фильтра в полосе пропускания была максимально плоской применим к данному фильтру аппроксимацию по Баттерворту.

Зададим исходные данные для рассчитываемого фильтра:

f 1 = 2,5 кГц, а1 = - 3 дБ (3.2.1)

f з = 5,0 кГц, аз = -15 дБ

По исходным данным отнормируем частоту:

W 1 = f в /f в =2500/2500=1 W з = f з /f в =5000/2500=2 (3.2.2)

Для определения порядка фильтра воспользуемся монограммой из справочной литературы. Производя требуемые расчеты получаем, что данный фильтр должен быть второго порядка. Из справочника определяем, что для фильтра второго порядка имеются два полюса:

p1 = -0,707- j 0,707 и p2 = -0,707+ j 0,707 (3.2.3)

Сомножители полинома Баттерворта имеют вид:

p 2 +1,41 p +1 (3.2.4)

Собственная частота звена второго порядка:

W 0 = Ö ( l 2 + W 2 ) = Ö ( 0,7072 +0,7072 )=1 (3.2.5)

Коэффициент затухания:

d=2 l / W 0 =2*0,707=1,41 (3.2.6)

Для повышения крутизны АЧХ вблизи частоты среза, отсчитываемого на уровне -3 дБ, используется слабая положительная обратная связь, стабилизированная с помощью отрицательной ОС, цепь которой представлена делителем напряжения R10R11 с коэффициентом передачи напряжения:

B = R10 /( R10 + R11 ) (3.2.7)

С целью получения максимально плоской АЧХ параметр

К F » 1/В= 1+R11 / R10 (3.2.8)

выбирают равным 1,2.

Сама АЧХ описывается выражением:

Кф ( w )=Кф w 0 2 / Ö [ w 0 4 + w 0 2 w 2 (d-2) + w 4 ] (3.2.9)

где К F ф ,

w 0 = w с =2 p f1 =1/ Ö (C6R8C7R9) ( 3.2.10)

Располагая двумя уравнениями относительно элементов фильтра при шести неизвестных, следует придать численные значения четырем из них. Известными параметрами в данном случае являются:

частота среза - w с =2 p f с =2 p *2500=15700 рад/с (3.2.11)

коэффициент усиления К F =1,2

Пусть R9 =10 R8 , тогда уравнение относительно C4 имеет вид:

121 C7 2 +24,4 C6C7 +0,04 C6 2 =0 (3.2.12)

Решая данное уравнение получаем, что C6 =5 C7 и тогда

2( C6R8)2=1/(4 p 2 f с 2 ) (3.2.13)

Отсюда получаем:

R8= 1 кОм

R9= 10 кОм

R10= 1 кОм

R11= 200 Ом

C6= 5,6 мкФ

C7= 1,1 мкФ

Для реализации данного фильтра можно применить операционный усилитель 140УД14А.

Амплитудно-частотная характеристика рассчитанная по формуле (3.2.9) представлена на рисунке 3.2.1.

Рис. 3.2.1

3.3Расчет каскадов предварительного усиления

Рассмотрим вопросы расчета величин навесных элементов усилителя на ОУ, включающей расчет цепей обратной связи, коррекции, балансировки, защиты от перегрузки и т.д., а именно рассчитаем величины резисторов R1 - R6 .

Исходными данными являются:

К u =50 - коэффициент усиления:

R н =10 кОм - сопротивление нагрузки

f в =5 кГц - верхняя граничная частота

R г =0 - внутреннее сопротивление источника сигнала

U вых max =4,5 В - максимальная амплитуда выходного напряжения

Выбираем тип ОУ, который с точки зрения частотных свойств должен иметь:

1) f1 >Ku *f в =250кГц, ( 3.3.1)

где f1 - частота единичного усиления;

2) Vu вых > 2 p U вых max f в =6,28*4,5*5000=0,15В/мкс (3.3.2)

Таким требованиям удовлетворяет ОУ типа К157УД2.

Величина сопротивления резистора R1=R4 должны удовлетворять следующим условиям:

R1< 0,1* U вых max / ( K0 I вх.ср. )=0,1*4,5/(50*500*10-9 )= 18000 Ом. (3.3.3.)

Приняв величину паразитной емкости C п =5 пФ получаем еще одно условие для R1:

R1<1/(2 p f в C п )=1/(6,28*5000*5*10-12 )=6,3 Мом. (3.3.4)

Первое условие является более жестким. Исходя из него получаем:

R2=R1*Ku = 18000*50=900 кОм. (3.3.5)

Это значение является приемлемым, так как сопротивление резистора R2(R4) не должно превышать нескольких мегаом, для снижения влияния паразитных токов утечки на стабильность режима ОУ.

Сопротивление резистора R3=R6 находим из следующей формулы:

R3=R6=R1||R2 » R1= 18 кОм. (3.3.6)

ЗАКЛЮЧЕНИЕ

Спроектированный и рассчитанный выше усилитель удовлетворяет всем требованиям технического задания.

Усилитель имеет коэффициент усиления около 70 дБ.

Коэффициент нелинейных искажений порядка 7 %.

Необходимо помнить, что микрофонный усилитель усиливает звуки, приходящие со всех сторон, и если соотношение сигнал/шум будет недостаточным, то нужно применять пространственные направляющие системы. При прослушивании человеческой речи за стенами, панелями, перегородками достаточно поместить микрофон в основание параболического рефлектора.

Дистанционное звуковое прослушивание необходимо вести с помощью дистанционных направленных микрофонов, имеющих узкую диаграмму направленности.

Перечень элементов используемых в УНЧ

ИМС

DD 1 К157УД2

DD 2 140УД14

Транзисторы

VT1 МП38А

VT2 МП16Б

Резисторы

R1 МЛТ- 0,125 18 кОм

R2 МЛТ- 0,125 910 кОм

R3 СП3-41 18 кОм

R4 МЛТ- 0,125 18 кОм

R5 МЛТ- 0,125 910 кОм

R6 МЛТ- 0,125 18 кОм

R7 МЛТ- 0,125 200 Ом

R8 МЛТ- 0,125 1 кОм

R9 МЛТ- 0,125 10 кОм

R10 МЛТ- 0,125 1 кОм

R11 МЛТ- 0,125 200 Ом

R12 МЛТ- 0,125 2 кОм

R13 МЛТ- 0,125 2 кОм

R14 МЛТ- 0,125 56 кОм

R15 МЛТ- 0,125 56 кОм

Конденсаторы

C1 К50 -35 33 мкФ ´ 10 В

C2 МБМ 30 пФ

C3 К50-35 33 мкФ ´ 10 В

C4 МБМ 30 пФ

C5 К50-35 33 мкФ ´ 10 В

C6 МБМ 4,7 мкФ

C7 МБМ 1 мкФ

C8 МБМ 30 пФ

C9 К50-35 33 мкФ ´ 10 В

C10 К50-35 22 мкФ ´ 10 В

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. АЛЕКСЕЕВ А.Г., ВОЙШВИЛЛО Г.В. Операционные усилители и их применение. - Москва, Радио и связь, 1989 г.

2. БОЛТАЕВ А.В., ГАДЗИКОВСКИЙ В.И. и др. Усилительные устройства на интегральных микросхемах. - Свердловск, издание УПИ, 1981 г.

3. ГОЛОВИН О.В., КУБИЦКИЙ А.А. Электронные усилители. Москва, Радио и связь, 1983 г.

4. НОГИН В.Н. Аналоговые электронные устройства. - Москва, Радио и связь, 1992 г.

5. ОСТАПЕНКО Г. С. Усилительные устройства. - Москва, Радио и связь, 1989 г.

6. Проектирование усилительных устройств. Под редакцией ТЕРПУГОВА Н.В. - Москва, Высшая школа, 1982 г.

7. ЦЫКИНА А.В. Проектирование транзисторных усилителей низкой частоты. - Москва, Связь, 1968 г.

8. Транзисторы для аппаратуры широкого применения. Справочник. Под редакцией ПЕРЕЛЬМАНА Б.Л. - Москва, Радио и связь, 1981 г.

9. ТЕРЕЩУК Р.М., ТЕРЕЩУК К.М. и др. Малогабаритная радиоаппаратура. Справочник радиолюбителя. - Киев, Наукова думка, 1971 г.

[AK1]
