Реферат: Подбор состава тяжелого бетона


1. Водоцементное отношение

После преобразования относительно В / Ц эта формула примет вид :

А=0 ,55 - для материалов пониженного качества

2. Расход воды на 1 м 3 бетонной смеси :

ОК=2 см

Наибольшая крупность зёрен - 20 мм

Расход воды на 1 м 3 бетонной смеси составляет 180 кг + 20 кг = 200 кг.

В = 200 кг


3. Расход цемента на 1 м 3 бетона :

4. Расход щебня в сухом состоянии на 1 м 3 бетона :


Значение коэффициента раздвижки зёрен a =1 ,38 выбрано по таблице №16.

5. Расход песка в сухом состоянии на 1 м 3 бетона :

В результате проведенных расчетов получа е тся следующий ориентировочный номинальный (лабораторный) состав бетона (кг/ м 3 ) :

Цемент - 289

Вода - 200

Песок - 562

Щебень - 1375

ИТОГО 2426


Полученное в итоге значение является расчетной плотностью бетонной смеси, т.е.

6. Коэффициент выхода бетона :


7. Расход материалов на 0 ,007 м 3 (7 л) бетонной смеси пробного замеса рассчитывают исходя из приведенного выше номинального состава бетона (кг) :

Цемент -

Вода -

Песок -

Щебень -

Корректировка состава бетонной смеси :

Цемент - 2,02=0,202

Вода - 1 ,40

Цемент - ( 2 ,02 + 0, 202 )/3100 = 2,222/3100 = 0,00072

Вода - (1 ,40+0,140)/1000 = 1,540/1000 = 0,0015

Песок - 3,93/2600 = 0,0015

Щебень - 9 ,63/2800 = 0,0034

ВСЕГО 0 ,0072

8. Расход материалов на 1 м 3 (1000 л) бетонной смеси (кг / м 3 ) :


ВСЕГО 2407


Фактическая плотность свежеуложенной бетонной смеси :

т.е. отличается от расчетной менее чем на 1 % .

9. Производственный (полевой) состав бетона :

количество воды уменьшают :

количество заполнителей увеличивают:

Песок -

Щебень -

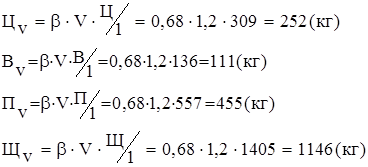

10. Дозировка составляющих бетонной смеси на один замес бетоносмесителя с

полезным объемом барабана 1 ,2 м 3 (1200 л) :

Исходные данные :

r н.цемента = 1200 кг / м 3

r н.песка = 1500 кг / м 3

r н.щебня(гр.) = 1600 кг / м 3

r н.цемента = 3100 кг / м 3

r н.песка = 2600 кг / м 3

r н.щебня(гр.) = 2800 кг / м 3

ВN = 20

Вид цемента - ПЦПЦ

Марка цемента - 500

ОК = 2см

Крупный заполнитель :

Вид - ЩНП

D мах = 20мм

W щ. = 5 %

V пуст.щ. = 0 ,43

Мелкий заполнитель :

Вид - ПС

Wп. = 2 %
