Доклад: Посты секционирования и автоматика фидеров контактной сети

Посты секционирования (ПСК - для переменного тока, ПС - для постоянного тока) предназначены для электрического соединения секций контактной сети двухпутных и однопутных участков электрифицированных железных дорог и защиты от токов перегрузки и короткого замыкания

Пункты параллельного соединения (ППС) предназначены для электрического соединения контактной сети двух путей на участках железных дорог и обеспечивают селективность работы защиты фидеров.

Посты секционирования и пункты параллельного соединения выполнены в виде модулей. Корпус модуля состоит из жесткого опорного каркаса, обшитого снаружи и изнутри металлическими панелями, промежуток между которыми заполнен теплоизоляционным материалом (пенополиуретаном).

Подключение ПСК (ПС) и ППС к контактной сети осуществляется через проходные изоляторы и анкерное устройство.

Посты ПСК (ПС) и ППС постоянного и переменного тока конструктивно разделены на два отсека: отсек управления и высоковольтный. ПСК на пять фидеров и ПСК с секционированием сборной шины состоят из двух модулей: модуля управления и высоковольтного модуля.

ПОСТЫ СЕКЦИОНИРОВАНИЯ ПОСТОЯННОГО ТОКА

В высоковольтном отсеке ПС и ППС постоянного тока расположены:

  • быстродействующие выключатели;
  • блоки развязок;
  • заземлитель;
  • реле земляной защиты;
  • силовой шинопровод.

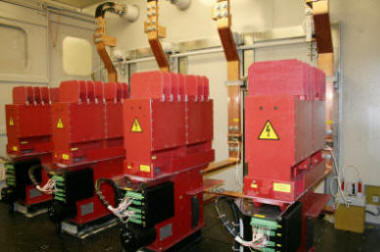

Высоковольтный отсек поста секционирования постоянного тока ПС-3,3

Отсек управления поста секционирования постоянного тока

В отсеке управления ПС и ППС постоянного тока расположены:

  • аппаратура управления быстродействующими выключателями;
  • аппаратура управления продольными и дополнительными разъединителями контактной сети;
  • ручной привод заземлителя;
  • аппаратура защиты фидеров контактной сети на базе устройств цифровых защит и автоматики фидеров ЦЗАФ-3,3;
  • аппаратура телеуправления и телесигнализации;
  • аппаратура питания собственных нужд поста секционирования с блоком бесперебойного питания;
  • аппаратура поддержания теплового режима внутри модуля.

На крыше модуля расположено анкерное устройство с роговыми разрядниками и ограничителями перенапряжений.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПС И ППС ПОСТОЯННОГО ТОКА

ПС-3,3-1-У1, ППС-3-3,3-У1 ПС-3,3-2-У1
Количество фидеров 2 4
Напряжение номинальное 3,3 В
Ток номинальный 3 кА
Напряжение переменного тока питания собственных нужд 3х220 В
Система телемеханики АСТМУ-А, ЛИСНА, МСТ-95
Габариты (длина х ширина х высота)* 5,2х3,9х4,4 м 6,4х3,9х4,4
Масса 6000 кг 8400 кг
Климатическое исполнение по ГОСТ 15150 У1

ПОСТЫ СЕКЦИОНИРОВАНИЯ ПЕРЕМЕННОГО ТОКА

В высоковольтном отсеке ПСК и ППС переменного тока расположены :

  • вакуумные высоковольтные выключатели;
  • измерительные трансформаторы тока и напряжения;
  • ограничители перенапряжений и высоковольтные предохранители;
  • заземлитель;
  • трансформаторы тока земляной защиты;
  • силовой шинопровод.

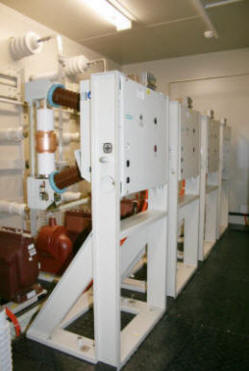

Высоковольтный отсек поста секционирования ПСК-27,5

В отсеке управления ПСК и ППС переменного тока расположены:

  • аппаратура управления быстродействующими выключателями и фидерными разъединителями;
  • аппаратура управления продольными и дополнительными разъединителями контактной сети;
  • аппаратура защиты фидеров контактной сети на базе устройств цифровой защиты и автоматики фидера контактной сети ЦЗА-27,5-ФКС;
  • аппаратура телеуправления и сигнализации;
  • аппаратура питания собственных нужд поста секционирования с блоком бесперебойного питания;
  • аппаратура поддержания теплового режима внутри модуля;
  • ручной привод заземлителя ( в ПСК на пять фидеров и ПСК с секционированием сборной шины ручной привод заземлителя находится в тамбуре высоковольтного модуля).

Отсек управления поста секционирования ПСК-27,5

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПСК И ППС ПЕРЕМЕННОГО ТОКА

ПСК-27,5-1 У1, ППС-27,5 У1 ПСК-27,5-2 У1 ПСК-27,5-2С У1 ПСК-27,5 У1
Количество фидеров 2 4 4 5
Номинальное напряжение 27,5 кВ
Ток номинальный промышленной частоты 600 А
Напряжение переменного тока питания собственных нужд 220 В
Система телемеханики АСТМУ-А, ЛИСНА, МСТ-95
Габариты (длина х ширина х высота) 5,2х4,2х4,4 м 6,4х4,2х4,4 м Модуль управления 3,8х3,1х2,8 м; модуль высоковольтный 6,4х4,2х4,4 м
Масса 6700 кг 8750 кг Модуль управления 4950 кг;
Модуль высоковольтный 7750 кг
Климатическое исполнение по ГОСТ 15150 У1

Посты секционирования и пункты параллельного соединения постоянного и переменного тока обеспечивают:

  • двухступенчатую максимальную токовую защиту фидеров контактной сети;
  • защиту по минимальному напряжению;
  • защиту фидеров от тока короткого замыкания;
  • земляную защиту;
  • автоматическое повторное включение (АПВ) быстродействующих/высоковольтных выключателей (БВ/ВВ);
  • дистанционное и телеуправление БВ/ВВ и разъединителей, аварийную и предупредительную сигнализацию;
  • телеизмерение токов и напряжений на фидерах в нормальном и аварийном режиме;
  • автоматического поддержания нормированного температурного режима внутри модуля;
  • высокую безопасность при проведении ремонтно-профилактических работ.

ПСК (ПС) и ППС поставляются в виде модулей полной заводской готовности со смонтированным и налаженным силовым и вспомогательным оборудованием, с минимальным объемом монтажных работ на месте эксплуатации. Транспортировка модуля осуществляется железнодорожным или автомобильным транспортом с демонтированными проходными изоляторами и анкерным устройством.

Устройства телеконтроля для фидеров контактной сети

УПТН - микропроцессорное устройство, построенное на современной элементной базе, осуществляет весь комплекс измерений, необходимых для диагностики быстродействующих выключателей тяговой подстанции, обеспечивая при этом простоту и надежность в эксплуатации.

Контролируемые параметры и функции

· Ток и напряжение фидера.

· Напряжение на контактах выключателей.

· Параметры, регистрируемые при отключении выключателя:
максимальный ток;
минимальное напряжение на фидере;
энергия коммутируемая каждым выключателем;
время гашения дуги.

· Подсчет суммарного отключения тока

· Подсчет количества отключений

· Подсчет суммарной энергии, коммутируемой выключателями

· Хранение в памяти 23 последних осциллограмм формы тока и напряжения фидера и напряжений на контактах выключателей при отключениях.

· Автоматическое тестирование каналов измерения.

· Каналы удаленного доступа ETHERNET, ТУ/ТС, RS-485/422.

· Канал RS-232 для подключения сервисного компьютера.

Основные технические характеристики

Количество контролируемых фидеров не более 6
Рабочий диапазон контролируемых токов от минус 20470 до плюс 20470 А
Непосредственное подключение к шунту тока 3÷ 6 кА
Рабочий диапазон контролируемых напряжений фидера от минус 6141до плюс 6141 В
Рабочий диапазон измеряемых напряжений на контактах выключателей от минус 12000 до плюс 12000 В
Напряжение питания переменного тока 176-253 В
постоянного тока 88-253 В
Потребляемая мощность не более 30 Вт
Состав устройства УПТН:
шкаф УПТН
блок развязки БР-3,3
кабель оптический
1
6
12
Габаритные размеры устройства УПТН:
шкаф УПТН 500Lx320Bx645H мм
блок развязки БР-3,3 245Lx 156Bx 380H мм
Масса шкафа УПТН не более 32 кг
Масса блока БР-3,3 не более 6,0 кг
Условия эксплуатации соответствуют группе УХЛ 4.1

УСТРОЙСТВО ЦИФРОВЫХ ЗАЩИТ И АВТОМАТИКИ ФИДЕРОВ ПОСТОЯННОГО ТОКА ЦЗАФ-3,3

Назначение и область применения

Устройство цифровой защиты и автоматики ЦЗАФ-3,3 предназначено для выполнения функций релейной защиты и автоматики, контроля и сигнализации, местного и дистанционного управления коммутационными аппаратами фидеров контактной сети тяговых подстанций, постов секционирования и пунктов параллельного соединения электрифицированных железных дорог постоянного тока напряжением 3,3 кВ.

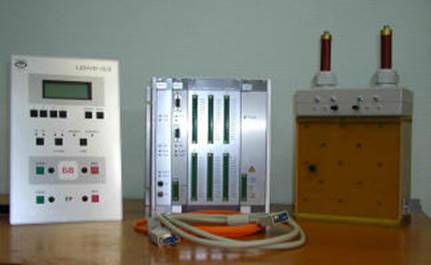

ЦЗАФ-3,3

ЦЗАФ-3,3 - микропроцессорное устройство, построенное на современной элементной базе, осуществляет весь комплекс защит, управления, автоматики и сигнализации присоединения, обеспечивая при этом простоту и надежность в эксплуатации.

КОНСТРУКЦИЯ УСТРОЙСТВА

ЦЗАФ-3,3 состоит из трех блоков: блока управления (БУ), блока защит и автоматики (БЗА), блока развязок (БР-3,3).

Блок управления содержит алфавитно-цифровой дисплей, кнопки управления коммутационными аппаратами, кнопки для ввода уставок, кнопки для чтения режимов настройки устройства. Блок управления соединяется с блоком защит и автоматики с помощью интерфейсного кабеля. Блок защит и автоматики реализует все функции защит управления, контроля и измерения.

Блок БР-3,3 подключается к измерительному шунту фидера, преобразует ток, напряжение фидера, а также напряжения на контактах быстродействующих выключателей в цифровой вид и передает по оптическому кабелю в блок БЗА.

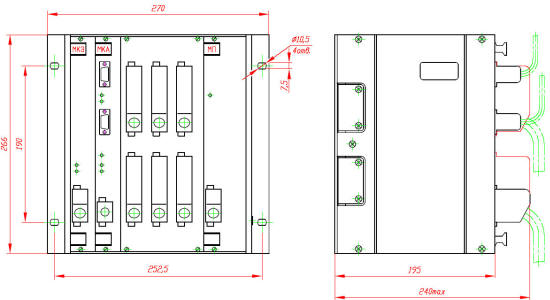

Габаритные и установочные размеры блока БЗА для ЦЗАФ-3,3

ФУНКЦИИ ЗАЩИТ И АВТОМАТИКИ

  • Двунаправленная максимальная токовая защита;
  • Защита минимального сопротивления (дистанционная защита);
  • Направленная защита по приращению тока в течение заданного времени с заданным коэффициентом адаптации к величине тока нагрузки, предшествующего приращению тока, с выдержкой времени;
  • Отсечка по критической скорости нарастания тока при близких коротких замыканиях;
  • Защита минимального напряжения с выдержкой времени;
  • Контроль состояния присоединения;
  • Двукратное автоматическое повторное включение (АПВ);
  • Быстродействующее АПВ при появлении напряжения со стороны контактной сети;
  • Устройство резервирования отказов выключателя (УРОВ);
  • Блокировка многократных включений;
  • Местное/дистанционное управление быстродействующим выключателем и линейным разъединителем контактной сети;
  • Канал телеуправления RS-485;
  • Канал RS-232 для подключения переносного компьютера;
  • Дистанционная смена наборов уставок.

КОНТРОЛИРУЕМЫЕ ПАРАМЕТРЫ И ФУНКЦИИ

· Ток и напряжение фидера;

· Регистрация аварийных токов;

· Хранение в памяти 23 последних осциллограмм формы тока и напряжения фидера при аварийных отключениях;

· Подсчет аварийных и оперативных отключений.

Основные технические характеристики

Рабочий диапазон измеряемых токов от минус 20470 до плюс 20470 А
Рабочий диапазон измеряемых напряжений на фидере от минус 6140 до плюс 6140 В
Рабочий диапазон измеряемых напряжений на контактах выключателей от минус 12000 до плюс 12000 В
Количество дискретных входов 32
Входной ток не более 4 мА
Количество дискретных выходов 12
Коммутируемый ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени 20мс 8,0/0,15 А
Количество электронных выходных ключей 4
Коммутируемый ток
кратковременно (не более 1 с)
долговременно (не более 1 с)
Коммутируемое напряжение от 24 до 264 В
Потребляемая мощность не более 15 Вт
Габаритные размеры устройства ЦЗАФ-3,3:
блок защит и автоматики (БЗА) 270Lх240Bх266H мм
блок управления (БУ) 195Lх60Bх316H мм
блок развязки (БР-3,3) 245Lх156Bх380H мм
Масса БЗА не более 5,0 кг
Масса БУ не более 2,5 кг
Масса БР-3,3 не более 6,0 кг
Условия эксплуатации соответствуют группе УХЛ 4.1

УСТРОЙСТВО ЦИФРОВОЙ ЗАЩИТЫ И АВТОМАТИКИ ФИДЕРОВ КОНТАКТНОЙ СЕТИ ПОСТОЯННОГО ТОКА ЦЗАФ-825

Назначение и область применения

Устройство цифровой защиты и автоматики ЦЗАФ-825 предназначено для выполнения функций релейной защиты фидеров постоянного тока напряжением 0,8 кВ в комплектных распределительных устройствах тяговых подстанций метрополитена, а также для выполнения функций противоаварийной автоматики, местного и дистанционного управления коммутационными аппаратами.
ЦЗАФ-825

ЦЗАФ-825 - микропроцессорное устройство, построенное на современной элементной базе, осуществляет весь комплекс защит, управления, автоматики и сигнализации присоединения, обеспечивая при этом простоту и надежность в эксплуатации.

В состав ЦЗАФ-825 входят три блока:

· блок преобразователя тока и напряжения с шунта (ПНФ), подключается к шунту и предназначен для преобразователя тока и напряжения фидера в частотный сигнал, для передачи его в блок БЗА;

· блок защит и автоматики (БЗА), имеет в своем составе модули контроллера защит, контроллера автоматики, платы дискретного ввода/вывода и предназначен для реализации функций защит, автоматики и управления присоединением;

· блок управления (БУ), предназначен для местного управления присоединением, индикации текущих значений тока и напряжения, ввода уставок срабатывания защит, индикации результатов диагностики ЦЗАФ-825.

ФУНКЦИИ ЗАЩИТ И АВТОМАТИКИ

  • Направленная максимальная токовая защита;
  • Ненаправленная защита по приращению тока в течение заданного времени с заданным коэффициентом адаптации к величине тока нагрузки, предшествующего приращению тока;
  • Потенциально-токовая защита с выдержкой времени;
  • Направленная защита по критической скорости нарастания тока;
  • Амперсекундная защита;
  • Контроль состояния присоединения;
  • Автоматическое повторное включение;
  • Устройство резервирования отказов выключателя;
  • Блокировка многократных включений;
  • Местное/дистанционное управление быстродействующим выключателем и двумя линейными разъединителями контактной сети;
  • Канал телеуправления RS-485;
  • Канал RS-232 для подключения переносного компьютера;
  • Запись осциллограмм рабочего тока и напряжения в память переносного компьютера.

Контролируемые параметры и функции

  • Ток и напряжение на фидере;
  • Регистрация аварийных событий;
  • Хранение в памяти 32 последних осциллограмм аварийных событий;
  • Подсчет аварийных и оперативных отключений;
  • Количество срабатываний защиты на «сигнал»;
  • Суммарный ток всех отключений выключателя;
  • Максимальные рабочие значения:
    - тока фидера;
    - среднего тока, рассчитанного алгоритмом амперсекундной защиты;
    - критической скорости нарастания тока;
  • Минимальные значения рабочего тока и напряжения фидера.

Основные технические характеристики

Подключение к шунту тока 3, 4, 5 и 6 кА
Рабочий диапазон контролируемых токов от минус 20470 до плюс 20470 А
Рабочий диапазон контролируемых напряжений от 1 до 1022 В
Количество дискретных входов до 32
Входной ток не более 3 мА
Количество дискретных выходов до 16
Коммутируемый ток замыкания/размыкания при активно-индуктивной нагрузке с постоянной времени 20мс 8,0/0,15 А
Диапазон коммутируемых напряжений переменного и постоянного тока от 24 до 264 В
Напряжение питания ~=80 - 264 В
Потребляемая мощность не более 15 ВА
Габаритные размеры устройства ЦЗАФ-825
блок защит и автоматики (БЗА) 270Lх240Вх266Н мм
блок управления (БУ) 195Lх60Вх316Н мм
блок преобразователя тока и напряжения с шунта (ПНФ) 190Lх150Вх80Н мм
Масса БЗА не более 5,0 кг
Масса БУ не более 2,5 кг
Масса ПНФ не более 1,3 кг
