Реферат: Подземные инженерные сети

Расчет подземных инженерных сетей

Введение.

Водопропускные трубы — это искусственные сооружения, предназначенные для про-пуска под насыпями дорог небольших постоянных или периодически действующих во-дотоков. В отдельных случаях трубы используются в качестве путепроводов тоннельного типа, скотопрогонов, для прокладки местных дорог через насыпь, в качестве коллекторов для газопроводов и других коммуникаций. Они позволяют сохранить непрерывность земляного полотна и способствуют обеспечению безопасности движения.

Трубы являются наиболее распространенными малыми искусственными сооружения-ми на автомобильных дорогах. Они составляют более 75% от общего количества сооружений на дорогах (1–2 трубы на 1 км трассы в зависимости от рельефа местности) и 40-50% стоимости общих затрат на постройку искусственных сооружений.

При проектировании дороги, особенно при небольших высотах насыпи, часто прихо-дится выбрать одно из двух возможных сооружений–малый мост или трубу. Если технико–экономические показатели этих сооружений примерно одинаковы или отличаются незначительно, то предпочтение отдается трубе по следующим причинам:

1) Устройство трубы в насыпи не нарушает непрерывности земляного полотна и дорожной одежды.

2) Эксплуатационные расходы на содержание трубы значительно меньше, чем малого моста.

3) При высоте засыпки над трубой более 2 м влияние временной нагрузки на сооружение снижается, а затем, по мере увеличения этой высоты, практически теряет свое значение.

По очертанию отверстия различают трубы круглые и трапецеидальные (только деревянные), а по количеству отверстий в одном сооружении– одно, двух– и многоочковые.

Трубы могут работать при полном или частичном заполнением сечения и характеризуются тремя гидравлическими режимами протекания воды: безнапорным, полунапорным и напорным.

В зависимости от материала трубы могут быть железобетонными, каменными, метал-лическими, гофрированными, стеклопластиковыми, деревянными. Деревянные трубы строят только в качестве временных сооружений на обходах, временных дорогах

и т. п. Очень редко применяют и каменные трубы, т. к. они не отвечают условиями индустриализации строительства.

Липецкая область

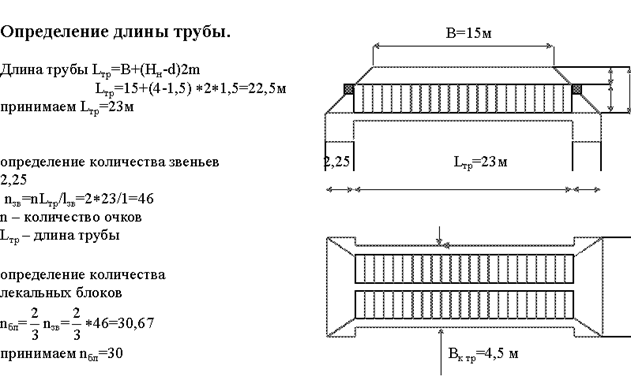

Данная курсовая работа выполнена для строительства двухочковой водопропускной трубы с диаметром 1,5 м в районе Липецкой области. Труба проектируется для дороги второй категории.

Липецкая область расположена в центральной части восточно-европейской равнины. Большая часть территории занята Среднерусской возвышенностью —волнистой равниной, сильно расчлененной оврагами и балками. Распространены карстовые воронки, пещеры, исчезающие речки, карстовые ключи. Климат умеренно континентальный. Средняя температура января от -10 до -11 °C, июля 19–20 °C. Сре-днегодовое количество осадков 450–500 мм (максимум в летний период). По террито-рии Липецкой области протекает река Дон с притоками Воронеж, Сосна, Красивая мечта и др.

Преобладают черноземные почвы: на севере — выщелоченные черноземы, на юго–востоке и юго–западе — мощные черноземы, встречаются небольшими участками оподзоленные черноземы, темно-серые и серые лесные почвы.

8,3% территории занято лесами, преимущественно березовыми и сосновыми на песках. Значительный лесной массив — на левом берегу реки Воронеж. На юго–востоке области —Усманский бор — часть Воронежского заповедника. Разнотравная степь сохранена на участке Донско–Воронежского водораздела у реки Куйманка. Из животных представлены грызуны (крапчатый суслик, обыкновенный хомяк, сурок, полевки), белка, заяц–русак, лисица, волк и др. Много птиц (жаворонки, совы, серый журавль, перепел, утки, серый гусь и др.) . В водоемах — рыба (карповые, окуневыеи др.).

Липецкая область находится в III дорожно–климатической зоне. Глубина промерзания грунта 1,4 м.

Определение объема работ и производительности машин

Глубина котлована оголовка трубы принимается равной глубине промерзания

Hк ог =Hпр =1,4 м

Глубина котлована трубы Hк тр =0,75*Hк ог

Hк тр =0,75*1,4=1,05 м

Определение ширины котлована трубы Bк тр

Bк тр =no *dтр +b1 +2*b2

b1 – расстояние между трубами (b1 =0,5 м)

b2 – расстояние между трубой и стенкой котлована (b2 =0,5м)

Bк тр =2*1,5+0,5+2*0,5=4,5 м

Определение ширины котлована под оголовок Bк ог

Bк ог =no *dтр +b1 +2*lоткр *sinj

lоткр – длина открылка (lоткр =dтр *m=1,5*1,5=2,25 м)

j – угол расхождения открылка (j=300 )

Bк ог =2*1,5+0,5+2*2,25*sin300 =6,75 м

Объём котлована Vк =Vк тр +2*Vк ог

Vк тр – объём котлована трубы

Vк тр =Bк тр *Hк тр *Lтр =4,5*1,05*23=108,675 м3

Vк ог – объём котлована под оголовок

Vк ог =Bк ог *Hк ог *lоткр =6,75*1,4*2,25=21,26 м3

Vк =108,675+2*21,26=151,2 м3

Объём работ составляет 151,2 м3

Расчет №1

Снятие растительного слоя бульдозером.

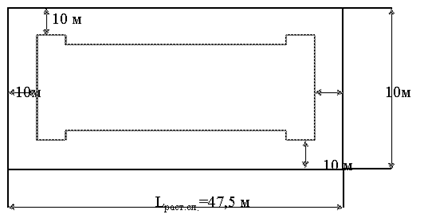

Объём растительного слоя Vрс =Lрс *Bрс *hрс , м3

Lрс - длина снятия растительного слоя.

Bрс - ширина снятия растительного слоя;

hрс - толщина растительного слоя.

Для III дорожно–климатической зоны hрс =0,2 м. Lрс =Lтр +2*lоткр +10*2=23+2*2,25+10*2=48 м

Bрс =Bк ог +10*2=6,75+10*2=26,75 м

Vрс =48*26,75*0,2=256,8 м3

Расчет производительности бульдозера ДЗ–128 на срезе растительного слоя.

Пб =q*Квтгр /t , м3

q - объём грунта, перемещаемый перед отвалом; q=0,75*h2 *b*Kпр , м3

h - высота отвала (h=0,95 м)

b - длина отвала (b=2,56 м)

Кп - коэффициент, учитывающий потери грунта при перемещении.

Кр - коэффициент разрыхления грунта. (Кр =1,2)

Кв - коэффициент использования внутрисменного времени. (Кв =0,75)

Кт - коэффициент перехода от технической производительности к

эксплуатационной.(Кт =0,6)

Кгр - коэффициент, учитывающий группу грунта по трудности

разработки. (Кгр =0,8)

Кп =1-0,005*lпер

lпер =1/4*Lрс +5=1/4*48+5=17 м

Кп =1-0,005*17=0,915

q=0,75*0,952 *2,56*0,915/1,2=1,3 м3

tц - время полного цикла; tц =tз +tп +tобх +tпер , ч

tз - затраты времени на зарезание грунта; tз =lз /(1000*v) , ч

lз - длина пути зарезания грунта; lз =q/(b*hрс )=1,3/(2,56*0,2)=2,54 м

v - скорость зарезания грунта (vз =2,9 км/ч)

tп - затраты времени на перемещение и разравнивание грунта, ч

vпр - скорость при перемещении грунта (vпер =5,8 км/ч)

tз =2,54/(1000*2,9)=0,0088 ч

tп =lпер /(1000*vпер )=17/(1000*5,8)=0,0029 ч

tобх - время обратного хода, ч

vобх - скорость при обратном ходе (vобх =7,9 км/ч)

tобх =lпер /(1000*vобх )=17/(1000*7,9)=0,0022 ч

tпер - затраты времени на переключение передач, подъем и опускание

отвала (tпер =0.005 ч)

tц =0,00088+0,0029+0,0022+0,005=0,011 ч

Пб =1,3*0,75*0,6*0,8/0,011=42 м3

Производительность в смену Пб б *8=336 м3 /см

Расчет производительности бульдозера ДЗ–104 на срезе растительного слоя.

q=0,75*0,952 *3,28*0,915/1,2=1,7 м3

lз =q/(b*hрс )=1,7/(2,56*0,2)=3,32 м

tз =3,32/(1000*2,9)=0,00114 ч

tп =lпер /(1000*vпер )=17/(1000*4,6)=0,0037 ч

tобх - время обратного хода, ч

vобх - скорость при обратном ходе (vобх =5,2 км/ч)

tобх =lпер /(1000*vобх )=17/(1000*5,2)=0,0032 ч

tпер - затраты времени на переключение передач, подъем и опускание

отвала (tпер =0.005 ч)

tц =0,00114+0,0037+0,0032+0,005=0,013 ч

Пб =1,7*0,75*0,6*0,8/0,013=47,1 м3

Производительность в смену Пб б *8=376,8 м3 /см

Выбираем бульдозер ДЗ–104, так как его производительность наивысшая.

Расчет №2.

Разработка котлована экскаватором.

Объём работ 151,2 м3

Расчет производительности экскаватора ЭО–2621А

Пэ =q*Kвгр /(tцр ), м3

q - вместимость ковша (q=0,25 м3 )при погрузке в отвал

Кв =0,8; Кт =0,6 ; Кгр =0,8 ; Кр =1,2

при q£0,65 tц =0,04 ч

Пэ =0,25*0,8*0,6*0,8/(0,004*1,2)=20 м3

Производительность в смену Пээ *8=160 м3 /см

Расчет производительности экскаватора ЭО–3311Г

Пэ =q*Kвгр /(tцр ), м3

q - вместимость ковша (q=0,4 м3 )при погрузке в отвал

Кв =0,8; Кт =0,6 ; Кгр =0,8 ; Кр =1,2

при q£0,65 tц =0,04 ч

Пэ =0,4*0,8*0,6*0,8/(0,004*1,2)=32 м3

Производительность в смену Пээ *8=256 м3 /см

Выбираем экскаватор ЭО–3311Г, так как его производительность наивысшая.

Расчет №3

Перемещение грунта бульдозером.

Объём работ 151,2 м3

Расчет ведется на принятый бульдозер ДЗ-104

Пб =q*Квтгр /tц ,

h=0,99 м Lрс =48; b=3,28 м4,19 ; Кр =1,2

Расстояние перемещения грунта lпер =0,25*Lрс +5=0,25*48+5=17 м

Кп - коэффициент, учитывающий потери грунта при перемещении

Кп =1-0,005*lпер =1-0,005*17=0,915;

q=0,75*h2 *b*Kпр =0,75*0,992 *3,28*0,915/1,2=1,84 м3 ;

tз =0 ; tп =11,88/(1000*4,6)=0,0026 ч ; tобх =11,69/(1000*5,2)=0,0023 ч

tпер =0,005 ч ; tц =tз +tп +tобх +tпер =0,0026+0,0023+0,005=0,0099 ч;

Пб ч =1,84*0,75*0,6*0,8/0,099=66,91 м3

Производительность в смену Пб см =535,27 м3 /см

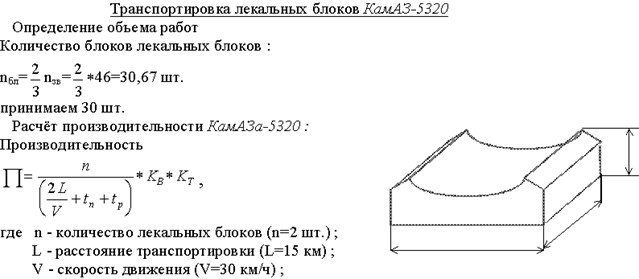

где n - количество плит перевозимых в смену (n=9 шт.) ;

L - расстояние транспортировки (L=15 км) ;

V - скорость движения (V=30 км/ч) ;

tп и tр - время погрузки–разгрузки (tп =tр =0,14 ч) ;

r - плотность материала (rбетон =2,5 т/м3 ) ;

Кв - коэффициент использования внутрисменного времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности

к эксплуатационной (Кт =0,6) ;

П =3,16 шт./ч ,

Производительность в смену П=25 шт./см .

Расчёт №5

Уплотнение грунта в котловане двухвальцевым самоходным виброкатком ДУ-54

Определение объема работ

Объём грунта: V=[ Lтр Bк тр +2*( lоткр Bк ог )]*hсл

V=[23*4,5+2*2,25*6,75]*0,3=40,16 м3

Расчёт производительности виброкатка ДУ-54 :

,

где b - ширина уплотняемой полосы (b=0,84 м) ;

а - ширина перекрытия смежных полос (а=0,3 м) ;

lпр - длина прохода (lпр =B к ог =6,75 м) ;

hс - толщина слоя уплотнения (hс =0,3 м) ;

tпп - время на переключение передачи (tпп =0,005 ч) ;

Vр - скорость движения (Vр =3 км/ч) ;

n - количество проходов по одному следу (n=6) ;

Кв - коэффициент использования внутрисменного времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности

к эксплуатационной (Кт =0,6) ; П=11,31 м3

виброкатка ДУ-54 П =90,48 м3 /см .

Расчёт №6

tп и tр - время погрузки-разгрузки (tп =tр =0,25 ч) ;

Кв - коэффициент использования внутрисменного

времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности к

эксплуатационной (Кт =0,6) ;

П =0,6 шт./ч =4,8 шт./см, следовательно ПКамАЗ = 4 шт./см

Расчёт №7

Транспортировка песчано-гравийной смеси КамАЗ-5320

Определение объема работ

Объём песчано-гравийной смеси: V= Lтр Bк тр hПГС +2*( lоткр Bк ог hПГС )

V= 23*4,5*0,15+2*2,25*6,75*0,15=20,08 м3

Расчёт производительности:

,

где q - грузоподъемность (q=10 т) ;

L - расстояние транспортировки (L=15 км) ;

V - скорость движения (V=30 км/ч) ;

tп и tр - время погрузки-разгрузки (tп =0,2 ч, tр =0,02 ч) ;

Кв - коэффициент использования внутрисменного времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности к

эксплуатационной (Кт =0,6) ;

r - плотность ПГС (r=2 т/м) ; П =1,84 м3

Производительность КамАЗа-5320 П =14,72 м3 /см

Расчёт №8

Планировка основания из песчано-гравийной смеси ДЗ-104

Определение объема работ

Площадь основания: S= Lтр Bк тр +2*( lоткр Bк ог )

S= 23*4,5+2*2,25*6,75=134 м2

Расчёт производительности ДЗ-104:

,

где b - ширина уплотняемой полосы (b=3,28 м) ;

а - ширина перекрытия смежных полос (а=0,3 м) ;

lпр - длина прохода (lпр =B к ог =6,75 м) ;

tпп - время на переключение передачи (tпп =0,01 ч) ;

Vр - скорость движения (Vр =2,3 км/ч) ;

n - количество проходов по одному следу (n=2) ;

Кв - коэффициент использования внутрисменного

времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности

к эксплуатационной (Кт =0,6) ; П =256 м3

Производительность ДЗ–37 П=2048 м3 /см .

Расчёт №9

Уплотнение основания двухвальцовым виброкатком ДУ–54

при 6 проходах по одному следу

Определение объема работ

Объём песчано-гравийной смеси: V= Lтр Bк тр hтр +2*( lоткр Bк ог hог )

V= 23*4,5*0,18+2*2,25*6,75*0,28=27,14 м3

Расчёт производительности виброкатка ДУ–54 :

,

где b - ширина уплотняемой полосы (b=0,84 м) ;

а - ширина перекрытия смежных полос (а=0,3 м) ;

lпр - длина прохода (lпр =B к ог =6,75 м) ;

hс - толщина слоя уплотнения (hс =0,3 м) ;

tпп - время на переключение передачи (tпп =0,005 ч) ;

Vр - скорость движения (Vр =3 км/ч) ;

n - количество проходов по одному следу (n=6) ;

Кв - коэффициент использования внутрисменного

времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности к

эксплуатационной (Кт =0,6) ; П =11,32 м3

Производительность виброкатка ДУ–54 П=90,5 м3 /см .

Расчёт №10

Транспортировка цементного раствора КамАЗ-5320

Определение объема работ :

Объём цементного раствора: V= hподушк (Lтр Bк тр +2Bк ог lоткр )

V= 0,1*(23*4,5+2*6,75*2,25)= 17,43 м3

Расчёт производительности КамАЗа-5320 :

где q - грузоподъемность (q=10 т) ;

L - расстояние транспортировки (L=15 км) ;

V - скорость движения (V=30 км/ч) ;

tп и tр - время погрузки-разгрузки (tп =0,14 ч, tр =0,05 ч) ;

Кв - коэффициент использования внутрисменного

времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности к

эксплуатационной (Кт =0,6) ;

r - плотность материала (r=2 т/м3 ) ; П =1,89 м3

Производительность КамАЗа-5320 П=15,12 м3 /см

Расчёт №11

Транспортировка звеньев трубы КамАЗ-5320

Определение объема работ :

Количество звеньев: N=46 шт.

Расчёт производительности КамАЗа-5320 :

Производительность

,

где n - количество лекальных блоков (n=3 шт.) ;

L - расстояние транспортировки (L=15 км) ;

V - скорость движения (V=30 км/ч) ;

tп и tр - время погрузки-разгрузки (tп =tр =0,14 ч) ;

Кв - коэффициент использования внутрисменного времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности к

эксплуатационной (Кт =0,7) ;

П =0,86 шт./ч =6,85 шт./см, следовательно ПКамАЗ = 6 шт./см

Расчёт №12

Транспортировка цементного раствора для забивки пазух трубы КамАЗ-5320

Определение объема работ :

Объём цементного раствора: V= Lтр *S, S=0,9 м2

V= 23*0,9= 20,7 м3

Расчёт производительности КамАЗа-5320 :

,

где q - грузоподъемность (q=10 т) ;

L - расстояние транспортировки (L=15 км) ;

V - скорость движения (V=30 км/ч) ;

tп и tр - время погрузки-разгрузки (tп =0,14 ч, tр =0,05 ч) ;

Кв - коэффициент использования внутрисменного времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности к

эксплуатационной (Кт =0,6) ;

r - плотность материала (r=2,4 т/м3 ) ; П=1,58 м3

Производительность КамАЗа-5320 П=12,64 м3 /см

Расчёт №13

Транспортировка открылков КамАЗ-5320

Определение объема работ :

Количество открылков: N=4 шт.

Расчёт производительности КамАЗа-5320 :

Производительность

,

где n - количество лекальных блоков (n=3 шт.) ;

L - расстояние транспортировки (L=15 км) ;

V - скорость движения (V=30 км/ч) ;

tп и tр - время погрузки-разгрузки (tп =tр =0,14 ч) ;

Кв - коэффициент использования внутрисменного

времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности к

эксплуатационной (Кт =0,7) ;

П =0,86 шт./ч =6,85 шт./см, следовательно ПКамАЗ = 6 шт./см

Расчёт №14

Снятие дорожных плит с подкранового пути ТО–18

Определение объёма работ :

Количество дорожных плит N= 56 шт.

Расчёт производительности погрузчика ТО–18 :

Производительность П= n*Kв *Kт / tц

где n - количество перевозимых плит (n=1 шт) ;

Кв - коэффициент использования внутрисменного

времени (Кв =0,8) ;

Кт - коэффициент перехода от технической произ-

водительности к эксплуатационной (Кт =0,7) ;

tц - время полного цикла : tц =0,012+5*0,008=0,052ч

П= 10,76 шт/ч= 86,15 шт/см, следовательно принимаем П=86 шт/см.

Расчёт №15

Обратная засыпка котлована ДЗ–104 и послойное уплотнение виброплитами
ИЭ–4504

Определение объёма работ :

Объём грунта: V=Lтр * Sтр +2* Vлотка , м3

Sтр =2*[(Hтр -hПГС -hц.р. )*(Bк тр -2*bбл )+(bбл -dтр )*(Hтр -hПГС -hц.р. -hбл )] м2

Sлотка = Bк тр *( hПГС +hц.р. )*lоткр

Sтр =2*[(1,4-0,1-0,1)*(4,5-2*1,6)+(1,6-1,5)*(1,4-0,1-0,1-0,52)]=1,628 м2

Vлотка =4,5*(0,1+0,1)*2,25=2,025 м3

V=23*1,628+2*2,025=41,49 м3

Расчёт производительности бульдозера ДЗ–104 :

Производительность Пб =q*Квтгр /tц ,

где q - объём грунта, перемещаемый перед отвалом :

q=0,75*h2 *b*Kпр , м3

~ h - высота отвала (h=0,65 м)

~ b - ширина отвала (b=2,1 м)

~ Кп - коэффициент, учитывающий потери грунта при

перемещении: Кп =1-0,005*lпер

lпер =1/4*Lрс +5=1/4*53+5=18,25 м

Кп =1-0,005*18,25=0,91 ;

~ Кр - коэффициент разрыхления грунта (Кр =1,2) ;

q=0,416 м3 ;

Кв - коэффициент использования внутрисменного

времени (Кв =0,75) ;

Кт - коэффициент перехода от технической произ-

водительности к эксплуатационной (Кт =0,6) ;

Кгр - коэффициент, учитывающий группу грунта по

трудности разработки (Кгр =0,8) ;

tц - время полного цикла (tп =0,0047 ч) ;

Пб =25,38 м3

Производительность булдозера ДЗ–104 Пб =203,01 м3 /см

Расчёт №16

Строительство насыпи земляного полотна в зоне трубы ДЗ–104

с послойным уплотнением ДУ–54

Определение объёма работ :

Объём грунта : Vобщ =2*Vср +H2 *Bкотл1 ,

где H2 - ширина насыпи:

Н2 =dтр +d+0,5

~ dтр - диаметр трубы (dтр=1,5 м.)

~ d - толщина стенки трубы (d=0,12 м)

Н2 =1,5+0,12+0,5=2,12 м;

B1 - длина насыпи:

B1 =B+2*m*(Нн2 )

~ m - поперечный уклон насыпи (m=1,5)

В1 =15+2*1,5*(4-2,12)=20,64 м;

Вкотл - ширина котлована (Вкотл =4,5 м);

Vср - средний объём насыпи:

Vср =Fн *L2 / 2

~ Fн =H2 *(В12 *m)=2,12*(20,64+2,12*1,5)=50,5 м2

~ m1 - продольный уклон насыпи (m1 =10)

~ L22 *m1 =2,12*10=21,2м

Vср =50,5*21,2 / 2=535,3 м3 ;

Vобщ =2*535,3+2,12*4,5*20,64=1265,79 м3 .

Расчёт производительности бульдозера ДЗ-104 :

Производительность Пб =q*Квтгр /tц ,

где q - объём грунта, перемещаемый перед отвалом :

q=0,75*h2 *b*Kпр , м3

~ h - высота отвала (h=0,99 м)

~ b - ширина отвала (b=3,28 м)

~ Кп - коэффициент, учитывающий потери грунта при перемещении:

Кп =1-0,005*lпер

lпер =1/4*Lрс +5=1/4*53+5=18,25 м

Кп =1-0,005*18,25=0,91 ;

~ Кр - коэффициент разрыхления грунта (Кр =1,2) ;

q=1,507 м3 ;

Кв - коэффициент использования внутрисменного времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности

к эксплуатационной (Кт =0,6) ;

Кгр - коэффициент, учитывающий группу грунта по

трудности разработки (Кгр =0,8) ;

tц - время полного цикла

tц =tз +tп +tобх +tпер , ч

~ tз - затраты времени на зарезание грунта tз =lз /(1000*v), ч

lз - длина пути зарезания грунта lз =q/(b*hрс ), м

v - скорость зарезания грунта, км/ч

tз =0,004 ч

~ tп - затраты времени на перемещение и разравнивание грунта

tп =lпер /(1000*vпер ), ч

vпр - скорость при перемещении грунта, км/ч ; tп =0,003 ч

~ tобх - время обратного хода tобх =lпер /(1000*vобх ), ч ;

vобх - скорость при обратном ходе (vобх =7,9 км/ч) ; tобх =0,001 ч

~ tпер - затраты времени на переключение передач,

подъём и опускание отвала, ч ; tпер =0,0005 ч ; tп =0,0085 ч ;

Производительность бульдозера ДЗ–104 Пб =510,64 м3 /см.

Расчёт производительности катка ДУ–52:

,

где b - ширина уплотняемой полосы (b=2 м) ;

а - ширина перекрытия смежных полос (а=0,3 м) ;

lпр - длина прохода (lпр =25 м) ;

hс - толщина слоя уплотнения (hс =0,5 м) ;

tпп - время на переключение передачи (tпп =0,005 ч) ;

Vр - скорость движения (Vр =3,5 км/ч) ;

n - количество проходов по одному следу (n=6) ;

Кв - коэффициент использования внутрисменного времени (Кв =0,75) ;

Кт - коэффициент перехода от технической производительности

к эксплуатационной (Кт =0,6) ;

П =131,25 м3

Производительность катка ДУ-52 П=1050 м3 /см
