Курсовая работа: Взаимозаменяемость, допуски и посадки

Курсовая работа

по дисциплине: «Взаимозаменяемость»

на тему

Взаимозаменяемость, допуски и посадки


Содержание

Введение

1. Задание 1 – Расчет и выбор посадок для гладких цилиндрических соединений

2. Задание 2 – Расчет количества групп деталей для селективной сборки соединения требуемой точности

3. Задание 3 – Расчет и выбор полей допусков для деталей, сопрягаемых с подшипниками качения

4. Задание 4 – Выбор допусков и посадок шпоночных соединений

5. Задание 5 – Допуски и посадки шлицевых соединений

6. Задание 6 – Расчет допусков размеров, входящих в заданную размерную цепь

Список использованных источников

Приложения


Введение

Цель курсовой работы – приобретение практических навыков пользования стандартами, а также выбора допусков и посадок в конкретных условиях.

Курсовая работа состоит из следующих основных разделов:

1. Расчет и выбор посадок для гладких цилиндрических соединений;

2. Расчет количества групп деталей для селективной сборки соединения требуемой точности;

3. Расчет и выбор полей допусков для деталей, сопрягаемых с подшипниками качения;

4. Выбор допусков и посадок шпоночных соединений;

5. Допуски и посадки шлицевых соединений;

6. Расчет допусков размеров, входящих в заданную размерную цепь.


Задание 1. Расчет и выбор посадок для гладких цилиндрических соединений

Исходные данные

1. Номинальный размер – 120 мм

2. Значения расчетных зазоров или натягов

мкм; мкм

3. Система полей допусков – система вала cН

Выполнение работы

1. Определить среднее значение числа единиц допуска.

, (1.1)

=346–236=110мкм

2. Предварительно по таблице А2 приложения А установили квалитет 8, по которому изготавливаются детали соединения.

3. Определить значения предельных технологических натягов.

Шероховатость деталей соединения по формуле

, (1.2)

(1.3)

4. Выбрать поля допусков деталей соединения по таблицам П4-П10/4.

, квалитет 8,

, квалитет 8.

Выбираем основные отклонения отверстия по таблице П8/1 и формулам (1.4), (1.5)

(1.4)

еi=310 мкм

es=ei+Td(1.5)

es=310+54=364мкм

Записываем выбранную посадку

Проверяем соблюдения условия выбора

(1.6)

Условие соблюдается – посадка выбрана верно.

5. Уточняем шероховатость поверхности вала и отверстия по формуле (1.2):


мкм,

мкм.

Выбираем стандартные значения и по таблице (приложение Б):

мкм,

мкм.

По таблице (приложение Б) назначаем завершающий технологический процесс, обеспечивающий требуемую точность и шероховатость:

- для отверстия – растачивание на токарных станках тонкое (алмазное)

- для вала – наружное точение тонкое (алмазное)

6. Выбираем средства измерения.

Для отверстия:

.00, IT = 54 мкм

Нутромер индикаторный с точностью отсчета 0,01 мм, на нормируемом участке шкалы в 0,1 мм, .

Для вала

, IT =54 мкм - Микрокатр типа ИГП с ценой деления 0,005 (±0,15 мм), .

7. Строим схему полей допусков соединения

Рисунок 1.1 – Схема допусков соединения

8. Чертим эскизы соединения и его деталей

а) б)

в)

Рисунок 1.2 – Эскизы соединения и его деталей: а - вал, б - отверстие,

в- полное соединение

Задание 2. Расчет количества групп деталей для селективной сборки соединения требуемой точности

Исходные данные

1. Соединение технологическое, заданное номинальным размером и полями допусков деталей по возможностям изготовления - .

2. Точность соединения (эксплуатационного), заданная групповым допуском посадки (зазора), требуемое по условиям функционирования соединения - мкм .

Выполнение работы

1. Определить значения допусков, предельных отклонений и предельных размеров вала и отверстия.

По таблице П4/4 определяем верхнее и нижнее предельное отклонения для отверстия.

ES = +87 мкм; EI =0 мкм.

По таблице П8/4 определяем верхнее и нижнее предельное отклонения для вала.

es = -36 мкм; ei =-123 мкм.

Наибольший предельный размер для отверстия:

(2.1)

Наименьший предельный размер для отверстия:

(2.2)

Наибольший предельный размер для вала:

(2.3)

Наименьший предельный размер для вала:

(2.4)

Допуски для отверстия:

TD = ES - EI = 100 – 0 = 100 мкм (2.5)

Допуски для вала:

Td = es - ei = (–36) – (–123) = 87 мкм (2.6)

2. Определить значения предельных зазоров в заданном соединении (технологическом).

=ES - ei =87 – (–123) = 210 мкм (2.7)

=EI - es = 0 – (–36) = 36 мкм (2.8)

3. Определить число групп вала и отверстия для обеспечения заданной точности соединения.

, (2.9)

где - допуск посадки по возможностям изготовления;

- групповой допуск посадки по требованиям эксплуатации.

; .

Находим количество групп вала и отверстия

, (2.10)

Принимаем .

Групповые допуски деталей для селективной сборки


; ,

т.е. допуски всех размерных групп вала или отверстия будут равны между собой.

(2.11)

4. Выполнить схему полей допусков заданного соединения100H9/F9 , детали которого следует рассматривать на семь размерных групп (рисунок 2.1).

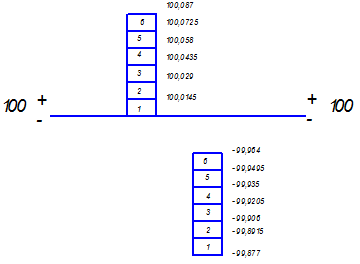

Рисунок 2.1 - Схема полей допусков соединения 100H9/f9 , детали которого рассортированы на семь размерные группы

5. Составить карту сортировщика, указав в ней предельные размеры валов и отверстий в каждой размерной группе (таблица 2.1).


Таблица 2.1 - Карта сортировщика для сортировки на семиразмерные группы деталей соединения

Номер размерной группы Размеры деталей, мм
отверстие вал
1 от 100 99,877
до 100,0145 99,8915
2 свыше 100,0145 99,8915
до 100,029 99,906
3 свыше 100,029 99,906
до 100,0435 99,9205
4 свыше 100,0435 99,9205
до 100,058 99,935
5 свыше 100,058 99,935
до 100,0725 99,9495
6 свыше 100,0725 99,945
до 100,087 99,964

Задание 3. Расчет и выбор полей допусков для деталей, сопрягаемых с подшипниками качения

Исходные данные

1. Номер подшипника качения - 317

2. Значение радиальной нагрузки на опоре подшипника – 18 кН.

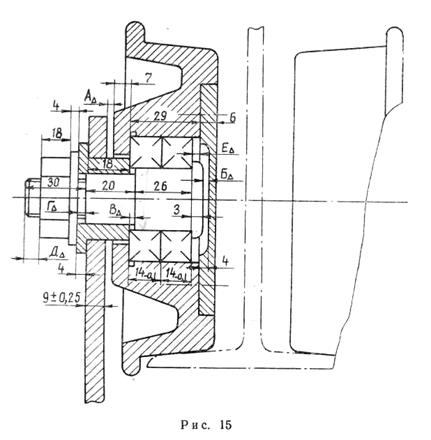

3. Чертеж узла, в котором используют подшипник качения - рисунок 15 (приложение Г).

Выполнение работы

1. Выбираем конструктивные размеры заданного подшипника качения серии 317.

По ГОСТ 8338-75 определяем D=180 мм; d=85 мм; Bк=41 мм; r=4 мм.

2. Обосновать характер нагрузки подшипника.

Выбираем характер нагрузки подшипника – перегрузка до 150%, умеренные толчки вибрации.

3. Установить вид нагружения каждого кольца подшипника.

Для внутреннего кольца устанавливают циркуляционное нагружение, а для наружного кольца – местное.

4. Рассчитать и выбрать посадки подшипника на вал и в корпус.

При циркуляционном нагружении колец подшипников посадки на валы и в корпусы выбирают по значению интенсивности радиальной нагрузки на посадочной поверхности.

Интенсивность радиальной нагрузки определяют по формуле (3.1)

(3.1)

где R- радиальная нагрузка, кН;

В-ширина подшипника, м;

kn - динамический коэффициент посадки, зависящий от характера нагрузки, kn =1-1,8;

F- коэффициент, учитывающий степень ослабления натяга при полом вале и тонкостенном корпусе, при сплошном вале F=1;

FA - коэффициент, учитывающий неравномерность распределения радиальной нагрузки между рядами роликов и шариков, для радиальных и радиальноупорных подшипников с одним наружным или внутренним кольцом FA =1.

кН/м

При кН/м и d = 85 мм поле допуска вала js 6. Условное обозначение соединения «внутренние кольца подшипника – вал» - для циркулярного нагруженного кольца (таблица П.19/4).

При местном виде нагружения поле допуска корпуса для D=180 мм – H7. Условное обозначение соединения «корпус – наружное кольцо подшипника - (таблица П20/4)

5. Для соединений «корпус-подшипник» и «подшипник-вал» построить схемы полей допусков (рисунок 3.1).

Верхнее предельное отклонения для внутреннего кольца ES = 0 мм

Нижнее предельное отклонения для внутреннего кольца EI = -0,02 мм

Верхнее предельное отклонения для вала es = 0,011 мм

Нижнее предельное отклонения для вала ei = 0,011 мм (таблица П5/4)

Верхнее предельное отклонения для корпуса ES = 0,040 мм

Нижнее предельное отклонения для корпуса EI=0 мм

Верхнее предельное отклонения для наружного кольца es = 0 мм

Нижнее предельное отклонения для наружного кольца ei = -0,025 мм (таблица П4/4)

а)


б)

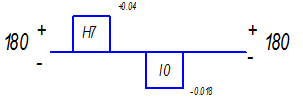

Рисунок 3.1 – Схемы полей допусков соединений: а- поле допуска для посадки , б – поле допуска для посадки

Задание 4. Выбор допусков и посадок шпоночных соединений

Исходные данные

1. Диаметр вала d=30 мм

2. Вид соединения – нормальное

3. Конструкция шпонки – сегментная

Выполнение работы

1. Определить основные размеры шпоночного соединения.

По ГОСТ 24071-80 для d=30 мм: b=8 мм; высота h=11 мм; =8,0 мм; =3,3 мм; D=28 мм.

2. Выбрать поля допусков деталей шпоночного соединения по ширине шпонки b=8 мм зависит от нормального вида соединения.

При нормальном виде соединения на ширину шпонки выбираем поле допуска – h9; на ширину паза вала - N9; на ширину паза вала - Js9.

3. Назначить поля допуска на другие размеры деталей шпоночного соединения определены в ГОСТ 24071, по которым назначают следующие поля допусков:

- высота шпонки – по h11;

- длина шпонки – по h14;

- длина паза вала – по H15;

- глубина паза вала и втулки - H12;

- диаметр сегментной шпонки.- h12.

Поля допусков шпоночного соединения по номинальному размеру «вал-втулка» устанавливают при точном центрировании втулки на валу - .

4. Вычертить схему расположений полей допусков размеров шпоночного соединения (рисунок 4.1).

Рисунок 4.1- Схема расположения полей допусков шпоночного соединения.

5. Заполнить таблицу 5.1 “Размерные характеристики деталей шпоночного соединения”

Таблица 5.1 - Размерные характеристики деталей шпоночного соединения

Наименование размера Номинальный размер, мм Поле допуска Допуск размера Т, мм Предельные отклонения, мм Предельные размеры, мм

верхнее

ES(eS)

Нижнее

EI(ei)

max min

Ширина паза вала

Ширина паза втулки

Ширина шпонки

Глубина паза вала

Высота шпонки

Глубина паза втулки

Диаметр втулки

Диаметр вала

Диаметр сегментных шпонок

8

8

8

8

11

3,3

30

30

28

N9

Js9

h9

H12

h11

H12

H6

m6

h12

0,036

0,036

0,036

0,3

0,110

0,200

0,013

0,013

0,210

0

+0,018

0

+0,3

0

+0,2

+0,013

+0,021

0

-0,036

-0,018

-0,036

0

-0,110

0

0

0,008

-0,210

8,00

8,018

8

8,3

11

3,5

30,013

30,013

28,210

7,964

7,988

7,964

8

10,890

3,3

30

29,992

21,790

Задание 5. Допуски и посадки шлицевых соединений

Исходные данные

1. Условное обозначение прямоточного шлицевого соединения –

.

Выполнение работы

1. Установить способ центрирования заданного шлицевого соединения.

Центрирование осуществлено по внутреннему диаметру.

2. Установить значения основных отклонений, допусков размеров и вычертить схемы полей допусков центрирующих и не центрирующих элементов шлицевого соединения.

По ГОСТу 1139-80 при центрировании соединении по внутреннему диаметру d: число шлицёв z=10; посадка по центрирующему элементу ; посадка по нецентрирующему элементу; ширина зуба b =12,0; посадка по размеру

Посадка по центрирующему элементу:

Верхнее предельное отклонения для отверстия ES = +35 мкм

Нижнее предельное отклонения для отверстия EI =0 мкм

Верхнее предельное отклонения для вала es = -36 мкм

Нижнее предельное отклонения для вала ei =-71 мкм (таблица П4 – П10/4)

Посадка по нецентрирующему элементу

Верхнее предельное отклонения для отверстия ES = +93 мкм

Нижнее предельное отклонения для отверстия EI =+50 мкм

Верхнее предельное отклонения для вала es = -16 мкм

Нижнее предельное отклонения для вала ei =-59 мкм (таблица П4 – П10/4)

Построим схему полей допусков и (рис. 5.1 и 5.2).

Рисунок 5.1 – Схема допусков центрирующего элемента

Рисунок 5.2 – Схема допусков центрирующего элемента

3. Определить неизвестные предельные отклонения и предельные размеры всех элементов деталей шлицевого соединения.

Посадка по центрирующему элементу:

Наибольший предельный размер для отверстия

Наименьший предельный размер для отверстия

Наибольший предельный размер для вала

Наименьший предельный размер для вала

Значение предельных зазоров (натягов) в заданном соединении

Допуски для отверстия:

TD = ES - EI = 35 – 0 = 35 мкм = 0,035 мм

Допуски для вала:

Td = es - ei = - 36 – (–71) = 35 мкм = 0,035 мм

Посадка по центрирующему элементу

:

Наибольший предельный размер для отверстия


Наименьший предельный размер для отверстия

Наибольший предельный размер для вала

Наименьший предельный размер для вала

Значение предельных зазоров в заданном соединении

Допуски для отверстия

TD=ES - EI =0,093 – 0,050 = 0,043 мм

Допуска для вала

Td = es - ei = –0,016 – (–0,059) = 0,043 мм


4. Заполнить форму 5.1 “Размерные характеристики деталей шлицевого соединения”

Форма 5.1 - Размерные характеристики деталей шлицевого соединения

Наименование элементов шлицевого соединения Номинальный размер, мм Поле допуска Допуск размера Т , мм Предельные отклонения, мм Предельные размеры, мм

верхнее

ES(eS)

Нижнее

EI(ei)

max min

1. Центрирующие

элементы

Отверстие

Вал

2.Нецентрирующие элементы

Ширина паза (впадин отверстия)

Ширина зуба (толщина шлицев вала)

Отверстие

Вал

112

112

18

18

125

125

H7

F7

D9

F9

H12

A12

0,035

0,035

0,043

0,043

0,400

0,250

0,035

-0,036

0,093

-0,016

0,400

-0,460

0

-0,071

0,050

-0,059

0

-0,710

112,035

111,964

18,093

17,084

125,400

124,540

112

111,929

18,050

17,041

125

124,290

5. Сборочный и детальный эскизы шлицевого соединения и его деталей, указав их условные обозначения

Рисунок 5.1 – Сборочный эскиз шлицевого соединения


Рисунок 5.2 – Детальный эскиз шлицевого соединения

Задание 6. Расчет допусков размеров, входящих в заданную размерную цепь

Исходные данные

1. Чертеж узла с указанием замыкающего звена - рисунок (приложение Г).

2. Номинальный размер и предельные отклонения замыкающего звена

мм

Выполнение работы

1. Выполнить размерный анализ цепи с заданным замыкающим звеном.

Рисунок 6.1 - Геометрическая схема размерной цепи с замыкающим звеном по рис. 15.

2. Проверить правильность составления заданной размерной цепи на уменьшающие и увеличивающие звенья.

, (6.1)

3. Установить единицы допуска составляющих звеньев, допуски которых требуется определить.

Известны допуски двух подшипников качения, т.е. размеров . Для размеров, у которых нет полей допусков, единицу допуска следует определить по приложению А.

для ;

для мкм;

для мкм;

для В4 =3мм-i=0,63 мкм;

для В5 =20 мм-i=1,44 мкм;

для В8 =4 мм-i=0,83 мкм.

4. Определить допуск замыкающего звена.

; (6.2)

5. Определить средний коэффициент точности заданной размерной цепи.

(6.3)

6. Установить квалитет, по которому следует назначать допуски на составляющие звенья.

При среднем коэффициенте точности () квалитет 11, из приложения А (по приложению Д).

7. По установленному квалитету назначить допуски и отклонения на составляющие звенья.

для 4 мм допуск ТВ=0,75 мм, отклонения равны es=0,0375 ei=-0,0375

для 18 мм допуск ТВ=0,11 мм, отклонения равны es=0,055 ei=-0,055

для 29мм допуск ТВ=0,13 мм, отклонения равны es=0,065 ei=-0,065

для В4 =3 мм допуск ТВ=0,06 мм, отклонения равны es=0,03 ei=-0,03

для В5 =20 мм допуск ТВ=0,13 мм, отклонения равны es=0,065 ei=-0,065

для В8 =4 мм допуск ТВ=0,75 мм, отклонения равны es=0,0375 ei=-0,0375

8. Сделать проверку правильности назначения предельных отклонений.

Допуск замыкающего звена равен сумме допусков составляющих звеньев.

,(6.4)

(-37,5-55-65-30)-(65+37,5)<-400

(37,5+55+65+30)-(-65-100-100-37,5) <400

Условие не соблюдается.

9. Если условия проверки не соблюдаются, рассчитать отклонения корректирующего звена и его допуск.

, то выбирают более простое звено –В8 , которое является уменьшающим.

Предельные отклонения замыкающего звена:

(6.5)

ESB-

(-37,5-55-65-30)-(-400)-65=117.5

EIB-

(37.5+65+55+30)-400-(-65-100-100)=82.5

10. Проверить правильность назначения допусков на составляющие звенья размерной цепи.

(-37,5-55-65-30)-(65+117.5)=-400

(37.5+65+55+30)-(-65-100-100-82.5)=400

400-(-400)=800

11. Результаты расчетов занести в форму 6.1.

Форма 6.1 - Результаты расчетов допусков в размерной цепи

Наименование размеров Номинальный размер, мм Обозначение размера, мм Квалитет Допуск размера Поле допуска Предельные отклонен., мм Предельные размеры, мм

значе

ние

приме

чание

верх.

ES(es)

нижн.

EI(ei)

max min
составляющие увеличивающие

4

18

29

3

В1

В»

В3

В4

-

-

-

-

0,075

0,11

0,13

0,06

Js12

Js12

0,0375

0,055

0,065

0,030

-0,0375

-0,055

-0,065

-0,030

4,0375

18,055

29,013

3,030

3,9625

17,945

28,987

2,970

уменьшающие

20

14

14

4

2

В5

В6

В7

В8

В

-

-

-

-

-

0,13

0,100

0,100

0,075

0,650

извест

извест

корр

извест

0,065

0

0

0,1175

0,4

-0,065

-0,100

-0,100

0,0825

-0,4

20,065

14

14

4,1175

2,4

19,935

13,9

13,9

3,9175

1,6

замыкающий

Список использованных источников

1. Некифоров А.Д. Взаимозаменяемость, стандартизация и технические измерения. – Москва, ВШ, 2000. – 510с.

2. Сергеев А.Г., Латышев М.В. Метрология, стандартизация и сертификация, 2001.

3. Якушев А.И., Воронцов Л.Н., Федотов Н.М. Взаимозаменяемость, стандартизация и технические измерения: Учебник для вузов – 6-е изд., перераб. и доп. – М.: Машиностроение, 1986.-352 с.

4. Взаимозаменяемость и технические измерения. Методические указания/ Составители: Б.А. Калачевский, М.С. Корытов, В.В. Акимов, А.Ф. Мишуров. – Омск: СибАДИ, 2004/

5. Допуски и посадки. Справочник в 2 ч. /Под ред. В.Д. Мягкове. – Л.: Машиностроение, 1978/

6. Справочник по машиностроительному черчению/ Федоренко В. А, Шошин А.И. – 14е изд., перераб. и доп./ Под ред. Г.Н. Поповой. – Л.: Машиностроение, Ленингр. отд-ние, 1983. – 416 с.

7. ГОСТ 520 Подшипники качения. Общие технические условия.

8. ГОСТ 2.308 Указание на чертежах допусков, формы и расположения поверхности.

9. ГОСТ 2.309 Обозначения шероховатостей поверхностей.

10. ГОСТ 1643 Основные нормы взаимозаменяемости. Передачи зубчатые и цилиндрические.

11. ГОСТ 8032 Предпочтительные числа или вид предпочтительных чисел.

12. ГОСТ 24642 Основные нормы взаимозаменяемости. Допуски, формы и расположения поверхностей. Основные термины и определения.

13. ГОСТ 25142 Шероховатость поверхности. Термины и определения.

14. ГОСТ 25346 Основные нормы взаимозаменяемости. Общие положения, ряды допусков и основных отклонений.

15. ГОСТ 25347 Основные нормы взаимозаменяемости. Поля допусков и рекомендуемые посадки.

16. ГОСТ 25670 Основные нормы взаимозаменяемости. Предельные отклонения размеров с неуказанными допусками.

17. ГОСТ 8338 Предпочтительные числа и ряды предпочтительных чисел.

18. ГОСТ 23360 Соединения шпоночные с призматическими шпонками.

19. ГОСТ 2.104 ЕСКД. Основные надписи.

20. ГОСТ 2.105 ЕСКД. Общие требования к текстовым документам.

21. ГОСТ 2.106 ЕСКД. Текстовые документы.

22. ГОСТ 7.1-2003 Библиографическая запись. Библиографическое описание.


Приложение А

(обязательное)

Таблица А1 – Значение единицы допуска i для разных интервалов (размеров)

Интервалы размеров, мм Единица допуска i, мкн

1-3

3-6

6-10

10-18

18-30

30-50

50-80

80-120

120-180

180-250

0,63

0,83

1

1,21

1,44

1,71

1,9

2,2

2,5

29

Таблица А2 – Значение числа единиц допуска для различных квалитетов

Квалитет 5 6 7 8 9 10 11 12 13 14 15 16 17
Число единиц допуска a 7 10 16 25 40 64 100 160 250 400 640 1000 1600

Приложение Б

(обязательное)

Таблица Б.1 - Высота неровностей профиля по десяти точкампо ГОСТ 2789–3, мкм

1000 100 10,0 1,00 0,100
800 80 8,0 0,80 0,080
630 63 6,3 0,63 0,063
500 50 5,0 0,50 0,05
400 40 4,0 0,40 0,04
320 32 3,2 0,32 0,032
250 25 2,5 0,25 0,025
200 20 2,0 0,20
1600 160 16 1,6 0,160
1250 125 12,5 1,25 0,125

Таблица Б.2 - Размерная точность и шероховатость изготовления деталей из стали при различных методах обработки

Вид поверхности Метод обработки Квалитет Шероховатость , мкм
Вал

Наружное точение:

(токарное)

получистовое

чистовое

тонкое (алмазное)

Круглое шлифование:

чистовое (в центрах)

тонкое

12–14

7–12

6–7

8–11

5–8

80–160

6,3–80

1,6–3,2

0,8–10

0,16–0,8

Отверстие

Сверление

Зенкерование

Растачивание на токарных станках:

получистовое

чистовое

тонкое(алмазное)

Разертывание

Шлифование

Хонингование

11–14

11–12

12–14

7–12

6–7

6–7

5–8

5–6

80–160

10–80

80–160

6,3–80

3,2–6,3

1,6–3,2

1,6–3,2

0,2–1,6


Приложение Г

(обязательное)


Приложение Д

(обязательное)

Таблица Г1 - Таблица значений допусков (мкм) по СТ СЭВ 145-75 для номинальных размеров до 500 мм. Для размеров до 1 мм квалитеты от 14 до 17 не применяются.

Интервалы размеров, мм Квалитет
01 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
До 3 0,3 0,5 0,8 1,2 2 3 4 6 10 14 25 40 60 100 140 250 400 600 1000
Св 3 до 6 0,4 0,6 1 1,5 2,5 4 5 8 12 18 30 48 75 120 180 300 480 750 1200
Св 6 до 10 0,4 0,6 1 1,5 2,5 4 6 9 15 22 36 58 90 150 220 360 580 900 1500
Св10 до 18 0,5 0,8 1,2 2 3 5 8 11 18 27 43 70 110 180 270 430 700 1100 1800
Св18 до 30 0,6 1 1,5 2,5 4 6 9 13 21 33 52 84 130 210 330 520 840 1300 2100
Св30 до 50 0,6 1 1,5 2,5 4 7 11 16 25 39 62 100 160 250 390 620 1000 1600 2500
Св50 до 80 0,8 1,2 2 3 5 8 13 19 30 46 74 120 190 300 460 740 1200 1900 3000
Св80 до 120 1 1,5 2,5 4 6 10 15 22 35 54 87 140 220 350 540 870 1400 2200 3500
Св120 до180 1,2 2 3,5 5 8 12 18 25 40 63 100 160 250 400 630 1000 1600 2500 4000
Св180 до250 2 3 4,5 7 10 14 20 29 46 72 115 185 290 460 720 1150 1850 2900 4600
Св250 до315 2,5 4 6 8 12 16 23 32 52 81 130 210 320 520 810 1300 2100 3200 5200
Св315 до400 3 5 7 9 13 18 25 36 57 89 140 230 360 570 890 1400 2300 3600 5700
Св400 до500 4 6 8 10 15 20 27 40 63 97 155 250 400 630 970 1550 2500 4000 6300
