Курсовая работа: Размерный анализ технологического процесса изготовления вала ступенчатого

Министерство образования Российской Федерации

Тольяттинский Государственный Университет

Кафедра «Технология машиностроения»

Курсовая работа

по дисциплине «Технология машиностроения»

«Размерный анализ технологического процесса изготовления вала ступенчатого»

г. Тольятти, 2005 г.


Содержание

Введение

1. Анализ исходных данных

1.1 Анализ служебного назначения детали

1.2 Физико-механические характеристики материала

1.3 Классификация поверхностей детали

1.4 Анализ технологичности детали

2. Выбор типа производства и формы организации

3. Выбор метода получения заготовки и её проектирование

4. Разработка технологического маршрута, плана изготовления и схем базирования детали

4.1 Разработка технологического маршрута

4.2 Разработка схем базирования детали

4.3 План изготовления детали

5 Размерный анализ в осевом направлении

5.1 Размерные цепи и их уравнения

5.2 Расчёт припусков

5.3 Расчёт операционных размеров

6 Размерный анализ в радиальном направлении

6.1 Размерные цепи и их уравнения

6.2 Расчёт припусков

6.3 Расчёт операционных размеров

7 Аналитический расчёт припусков

Заключение

Литература

Введение

Курсовое проектирование проводится с целью привития учащимся навыков самостоятельной работы и закрепления знаний, полученных при изучении специальных дисциплин, а также самостоятельного решения технологических и экономических задач при проектировании технологических процессов механической обработки деталей.

Курсовой проект даёт возможность установить степень усвоения учебного материала и умение учащегося применять знания, полученные при прохождении производственной, учебной и технологической практики, а также подготовить учащегося к выполнению дипломного проекта.

1 . Анализ исходных данных

1.1 Анализ служебного назначения детали

Вал ступенчатый предназначен для передачи крутящего момента с шестерни на колесо посредством шпонки. Данный вал работает в редукторе крана для привода лебедки.

Нагрузки – неравномерные.

Условия смазки – удовлетворительные.

Условия работы – полевые.

1.2 Физико-механические характеристики материала

Деталь изготовлена из стали 45 по ГОСТ 1050–74 и обладает следующими характеристиками

Химический состав:

Марка стали С Si Mn Cr Ni
Содержание элементов в%
45 0,42–0,50 0,17–0,37 0,50–0,80 ≤0,25 ≤0,25

Такая сталь обладает следующими механическими свойствами:

– временное сопротивление при растяжении σвр =598 МПа,

– предел текучести σт =363 МПа,

– относительное удлинение δ=16%,

– ударная вязкость ан =49 Дж/м2 ,

– среднее значение плотности:

– дельная теплопроводность: 680 Вт/( )

– коэффициент линейного расширения α=11,649*106 1/Сº

Сталь 45 среднеуглеродистая сталь конструкционная сталь, подвергаемая закалке и последующему высокотемпературному отпуску. После такой термической обработки стали приобретают структуру сорбита, хорошо воспринимающую ударные нагрузки. Такие стали обладают небольшой прокаливаемостью (до 10 мм), поэтому механические свойства с увеличением сечения изделия понижаются. Для вала требуется более высокая поверхностная твердость, следовательно, после закалки его подвергают отпуску.

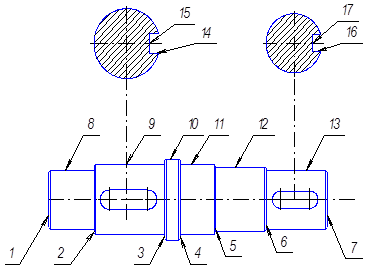

1.3 Классификация поверхностей детали

Вид поверхности № поверхности
Исполнительные поверхности 14, 16
Основные конструкторские базы 2, 8, 12
Вспомогательные конструкторские базы 3, 5, 6, 9, 13, 14, 16
Свободные поверхности 1, 4, 7, 10, 11, 15, 17

1.4 Анализ технологичности детали

поверхности

Вид поверхности Ra, мкм

ТТ

Технические

условия

1 Плоская h 12,5
2 Плоская h7 1,25 0,012
3 Плоская h8 2,5 0,012
4 Плоская h 12,5
5 Плоская h7 1,25 0,012
6 Плоская h8 2,5 0,012
7 Плоская h 12,5
8 Цилиндрическая k6 0,63

0,03

0,02

9 Цилиндрическая n7 1,25

0,03

0,02

10 Цилиндрическая h 12,5
11 Цилиндрическая h 12,5

12

Цилиндрическая k6 0,63

0,03

0,02

13 Цилиндрическая n7 1,25

0,03

0,02

14 Плоская N9 3,2
15, 17 Плоская h 6,3
16 Плоская N9 3,2

1.4.1 Качественная оценка технологичности

а) Показатель технологичности заготовки.

Коэффициент обрабатываемости материала резанием Коб =1

б) Простая конструкция детали (отсутствие сложных фасонных поверхностей) позволяет использовать при её производстве унифицированную заготовку.

в) Габаритные размеры детали и ее использование позволяет использовать рациональные методы получения заготовки, такие как: прокат, штамповка, литье.

г) С учётом требований к поверхностям детали (точности, шероховатости), а также их тех назначения окончательное формирование поверхностей детали (ни одной) на заготовительной операции невозможно.

д) Обеспечение нужной шероховатости возможно стандартными режимами обработки и унифицированным инструментом.

е) Данная сталь способна легко подвергается ТО.

1.4.2 Показатели технологичности конструкции детали в целом

1. Материал не является дефицитным, стоимость приемлема.

2. Конфигурация детали простая.

а) Конструкционные элементы детали универсальны

б) Размеры и качество поверхности детали имеют оптимальные требования по точности и шероховатости.

в) Конструкция детали обеспечивает возможность использования типовых ТП ее изготовления.

г) Возможность обработки нескольких поверхностей с одного установа имеется:

д) С учётом требований к поверхностям детали (точности, шероховатости), а также их тех назначения окончательное формирование поверхностей детали (ни одной) на заготовительной операции невозможно. Невозможна обработка на проход.

е) Конструкция обеспечивает высокую жесткость детали.

ж) Технические требования не предусматривают особых методов и средств контроля.

1.4.3 Показатели технологичности базирования и закрепления

а) Заготовка устанавливается удобно для обработки

б) Во время механической обработки единство баз соблюдается.

1.4.4 Количественная оценка технологичности

а) Коэффициент точности обработки

КТО =1-,

где -cредний квалитет поверхностей детали.

,

где ni – количество поверхностей с i квалитетом;

JTi – квалитет.

А=.

КТО =1-= 0,901.

б) Коэффициент средней шероховатости поверхности детали

КТШ =1-, =,

=5,456.

КТШ =1-=0,817.


2. Выбор типа производства и формы организации технологического процесса изготовления

2.1 Рассчитаем массу данной детали:

q= ,

V=789700 мм3

m=789700·7814·10-9 =6,170 кг.

2.2 Анализ исходных данных

– масса данной детали составляет 6,170 кг.;

– объем выпуска изделий 1100 дет/год;

– режим работы предприятия изготовителя – двухсменный;

– тип производства – среднесерийный.

Основные характеристики типа производства

– объем выпуска изделий – средний;

– номенклатура – средняя;

– оборудование – универсальное;

– оснастка – универсальная, специализированная;

– степень механизации и автоматизации – средняя;

– квалификация рабочих – средняя;

– форма организации технологического процесса – групповая переменно-поточная;

– расстановка оборудования – по типам станков, предметно-замкнутые участки;

– виды технологических процессов – единичные, типовые, групповые, операционные;

– коэффициент закрепления операции

10<KЗ <20 (на одном рабочем месте)

Объем партий, запуск деталей

а – периодичность запуска деталей

254 – число ходов

– метод определения операционных размеров – расчетно-аналитический;

– метод обеспечения точности – оборудование, настроенное по пробным деталям.

3 Выбор метода получения заготовки и ее проектирование

3.1 Получение заготовки литьем в оболочковые формы

1) Исходя из требований ГОСТ 26.645–85, назначаем припуски и допуски на размеры детали и сводим эти данные в таблицу 1.

В зависимости от выбранного метода принимаем:

- класс точности размеров и масс – 10

- ряд припусков – 4.

Припуски на размеры даны на сторону. Класс точности размеров, масс и ряд припусков выбираем по таблице 2.3 [1], допуски по таблице 2.1 [1] и припуски по таблице 2.2 [1].

Таблица №1

Размеры,

мм

Допуски,

мм

Припуски,

мм

Расчет размеров заготовки, мм Окончательн. размеры, мм
Ø55 ±2,4 3,8 Ø55+(2. 3,8)±2,4= Ø62,6±2,4 Ø63±2,4
Ø65 ±2,8 4,2 Ø65+(2. 4,2)±2,8= Ø73,4±2,8 Ø73±2,8
Ø75 ±2,8 4,2 Ø75+(2. 4,2)±2,8= Ø83,4±2,8 Ø83±2,8
15 ±1,8 3,4 15+(2. 3,4)±1,8= 21,8±1,8 22±1,8
70 ±2,8 4,2 70+4,2±2,8= 74,2±2,8 74±2,8
275 ± 4 5 275+2. 5±4=285±4 285±4

2) Литейные уклоны назначаем согласно ГОСТ 26.645–8, исходя из конструктивных особенностей заготовки. Согласно рекомендации, для упрощения изготовления литейной модели принимаем их одинаковыми и величиной 3°.

3) Литейные радиусы закруглений наружных углов принимаем равными R=3 мм.

Литейные радиусы закруглений внутренних углов определяем по формуле R=0,4∙h.

R1 = R2 = R3 =0,4∙10 мм=4 мм

4) Определяем коэффициент использования материала Км, по формуле:

где m – масса детали, кг;

M – масса заготовки, кг.

Рассчитаем массу заготовки:

, кг

где: γ – плотность материала, кг/м3 . Для стали: γ=7814 кг/м3 ;

Vз – объем заготовки, мм3 .

Объем заготовки определяем как алгебраическую сумму объемов простейших тел составляющих заготовку:

мм3

, мм3

Mзаг. = 1,212·106 ×7814×10-9 = 9,47 кг, mдет. = 8,055·105 ×7814×10-9 = 6,29, кг.

Определим коэффициент использования материала:

.


Данный метод литья удовлетворяет задаче получения отливки с контуром приближающемся к контуру детали; т.е. с коэффициентом использования Км близким к 1.

3.2 Получение заготовки штамповкой на кривошипных горячештамповочных прессах

1) По таблице 3.1.3 [1] выбираем:

а) Оборудование – пресс с выталкивателем;

б) Штамповочные уклоны: 5°;

в) Радиусы закруглений наружных углов, при глубине полости ручья:

10…25 мм – r = 2,5 мм,

25…50 мм – r = 3 мм;

Радиусы закруглений внутренних углов, больше наружных углов в 3…4 раза.

2) По таблице 3.4 [1] назначаем допуски и припуски на обработку на сторону и сводим их в таблицу 2.

Таблица №2

Размеры,

мм

Допуски,

мм

Припуски,

мм

Расчет размеров заготовки, мм Окончательн. размеры, мм
Ø55

+2,4

-1,2

3,1 Ø55+(2. 3,1)= Ø61,2 Ø61
Ø60

+2,4

-1,2

3,1 Ø60+(2. 3,1)= Ø66,2 Ø 66
Ø65

+2,4

-1,2

2,8 Ø65+(2. 2,8)= Ø70,6 Ø 71
Ø75

+2,4

-1,2

2,8 Ø75+(2. 2,8)= Ø80,6 Ø 81
15

+2,1

-1,1

2,8 15+(2. 2,8)= 20,6 21
35

+2,1

-1,1

2,8 35+2,8= 37,8 38
50

+2,1

-1,1

2,8 50+2,8= 52,8 53
70

+2,4

-1,2

2,8 70+2,8= 72,8 73
275

+3,0

-2,0

3,2 275+(2. 3,2)= 281,4 281

3) Рассчитаем площадь поковки в плане [1]:

Fпок.п =18861, мм2

4) Определяем толщину мостика для облоя [1]:

, мм

Коэффициент Со принимаем равным 0,016.

5) По таблице 3.2.2 выбираем остальные размеры облойной канавки [1]:

а) Усилие пресса – 16МН;

б) ho = 2,2 мм;

в) l = 5 мм;

г) h = 6 мм;

д) R1 = 20 мм.

6) Рассчитать объем заготовки [1]:

Vзаг. =Vп +Vу +Vо , мм3

где Vп – объем поковки, рассчитываемый по номинальным горизонтальным

размерам чертежа;

Vу – объем угара, определяемый в зависимости от способа нагрева;

Vо – объем облоя при штамповке.

а) Объем поковки:

мм3

б) Объем угара Vу принимаем равным 1% от Vп .

Vу =10530 мм2

в) Объем облоя Vо :

Vо. FМ .п + ξ. π. l),

где ξ – коэффициент, учитывающий изменение фактической площади сечения получаемого облоя по сравнению с площадью сечения мостика; ξ=2.

Fм – площадь поперечного сечения мостика;

Рп – периметр поковки;

FM =l.ho = 5. 2,2= 11 мм2

Рп = 724 мм.

Подставим полученные данные в формулу:

Vо = 2. 11×(724+2. 3,14. 5) = 16618,8 мм3 ;

г) Объем поковки:

Vзаг. =1,053·106 +10530+16618,8=1080148,8 мм3 .

Определим параметры исходной заготовки для штамповки.

д) Диаметр заготовки:

, мм

где m – отношение ; 1,25<<2,5. Принимаю m=2.

мм.

По ГОСТ 2590–71 мм.

д) Длина заготовки:

, мм

г) Площадь поперечного сечения заготовки:

, мм2

7) Рассчитаем массу поковки:

=1080148,8. 7814. 10-9 =8,44 кг

8) Определим коэффициент использования материала:

9) Рассчитаем усилие штамповки:

, МН,

где Dпр – приведенный диаметр,

Fп – площадь проекции поковки на плотность разъема штампа,

Bп.ср – средняя ширина поковки в плане,

σв - предел прочности штампуемого материала, σв =598 МПа [2]


Dпр =1,13, Fп =, Bп.ср =.

Dпр = мм

Fп =18861 мм2 ;

Bп.ср =18861/281=67 мм

, МН

По расчетному усилию штамповки выбираем пресс с усилием 25 МН и примерной производительностью 180 шт./ч.

3.3 Технико-экономический анализ

Для окончательного выбора метода получения заготовки, следует провести сравнительный анализ по технологической себестоимости.

Расчет технологической себестоимости заготовки получаемую по первому или второму методу проведем по следующей формуле [1]:

Стзаг . М + Cмех . (М-m) – Сотх . (M-m), руб.

где М – масса заготовки, кг;

m – масса детали, кг;

Сзаг – стоимость одного килограмма заготовок, руб./кг;

Cмех. – стоимость механической обработки, руб./кг;

Сотх – стоимость одного килограмма отходов, руб./кг.

Стоимость заготовки, полученной такими методами, как литье в песчаные формы и штамповка на кривошипных горячештамповочных прессах, с достаточной для стадии проектирования точностью можно определить по формуле [1]:


Сзагот . hT . hC . hB . hM . hП , руб./кг,

где Сот – базовая стоимость одного килограмма заготовки, руб./кг;

hT – коэффициент, учитывающий точность заготовки;

hC – коэффициент, учитывающий сложность заготовки;

hB – коэффициент, учитывающий массу заготовки;

hM – коэффициент, учитывающий материал заготовки;

hП – коэффициент, учитывающий группу серийности.

Для получения заготовки по методу литья значения коэффициентов в формуле следующие [1]:

hT =1,03 – 2-ый класс точности;

hC =0,7 – 1-ая группа сложности получения заготовки;

hB =0,93 – так как масса заготовки находится в пределах 3…10,0 кг;

hM =1,21 – так как сталь углеродистая;

hП =0,77 – 2-ая группа серийности;

Базовая стоимость одного килограмма отливок составляет Сот = 0,29 руб.

Сзаг. = 0,29. 1,03. 0,7. 0,93. 1,21. 0,77 =0,181 руб./кг

Определяем стоимость механической обработки по формуле:

Смех. = Сс + Ем . Ск , руб./кг;

где Сс = 0,495 – текущие затраты на один килограмм стружки, руб./кг [1];

Ск = 1,085 – капитальные затраты на один килограмм стружки, руб./кг [1];

Ем = 0,1 – нормативный коэффициент эффективности капитальных вложений выбираем из предела (0,1…0,2) [1].

Смех. = 0,495 + 0,1. 1,085 = 0,6035 руб./кг

Стоимость одного килограмма отходов принимаем равной Сотх. = 0,0144 руб./кг.

Определим общую стоимость заготовки, получаемую по методу литья:

Ст = 0,181. 9,47 + 0,6035. (9,47–6,29) – 0,0144. (9,47–6,29) = 3,587 руб.

Для заготовки, получаемой методом штамповки на кривошипных горячештамповочных прессах, значения коэффициентов в формуле (9) следующие[1]:

Сзагшт . hT . hC . hB . hM . hП , руб./кг,

где

hT =1 – 2-ой класс точности;

hC =0,75 – 1-ая группа сложности получения заготовки;

hB =0,87 – так как масса заготовки находится в пределах 4…10 кг;

hM =1 – так как сталь углеродистая;

hП =1;

Базовая стоимость одного килограмма штамповок составляет Сшт = 0,315 руб./кг

Сзаг. = 0,315. 1. 0,75. 0,87. 1. 1 = 0,21 руб./кг

Определяем общую стоимость заготовки, получаемую штамповкой:

Ст = 0,21. 8,44 + 0,6035. (8,44–6,29) –0,0144. (8,44–6,29) = 3,039 руб.

Таким образом, по технологической себестоимости наиболее экономичным является вариант изготовления детали из заготовки, полученной штамповкой.

Ожидаемая годовая экономия:

Эгод. = (СТ2 – СТ1 ). N, руб.;

где N – годовая программа выпуска деталей, шт.;

Эгод. = (3,587 – 3,039). 1100 = 60,280 руб.

Вывод : на основании сопоставления технологических себестоимостей по рассматриваемым вариантам делаем вывод о том, что для дальнейшей разработки следует выбрать метод получения заготовки штамповкой. В этом случае годовая экономия составит 60,280 рублей.

4. Разработка технологического маршрута изготовления детали

4.1 Разработка технологического маршрута обработки поверхностей

№ пов. JT Ra, мкм Переходы
1 h14/2 12,5

Обтачивание черновое (JT 12; Ra 10)

Закалка (JT 14; Ra 12,5)

2 h7 1,25

Обтачивание черновое (JT 12; Ra 12,5)

Обтачивание чистовое (JT 9; Ra 1,25)

Закалка (JT 10; Ra 2,5)

Шлифование предварит (JT 8; Ra 1,25)

3 h8 2,5

Обтачивание черновое (JT 12; Ra 12,5)

Обтачивание чистовое (JT 9; Ra 1,25)

Закалка (JT 10; Ra 2,5)

4 h14/2 12,5

Обтачивание черновое (JT 12; Ra 10)

Закалка (JT 14; Ra 12,5)

5 h7 1,25

Обтачивание черновое (JT 12; Ra 12,5)

Обтачивание чистовое (JT 9; Ra 1,25)

Закалка (JT 10; Ra 2,5)

Исправление центровых фасок

Шлифование предварит (JT 8; Ra 1,25)

6 h8 2,5

Обтачивание черновое (JT 12; Ra 12,5)

Обтачивание чистовое (JT 9; Ra 1,25)

Закалка (JT 10; Ra 2,5)

7 h14/2 12,5

Обтачивание черновое (JT 12; Ra 10)

Закалка (JT 14; Ra 12,5)

8 k6 0,63

Обтачивание черновое (JT 12; Ra 12,5)

Обтачивание чистовое (JT 9; Ra 1,25)

Закалка (JT 10; Ra 2,5)

Исправление центровых фасок

Шлифование предварит (JT 8; Ra 1,25)

Шлифование чистовое (JT 6; Ra 0,63)

9 n7 1,25

Обтачивание черновое (JT 12; Ra 12,5)

Обтачивание чистовое (JT 9; Ra 1,25)

Закалка (JT 10; Ra 2,5)

Исправление центровых фасок

Шлифование предварит (JT 7; Ra 1,25)

10 h14/2 12,5

Обтачивание черновое (JT 12; Ra 12,5)

Закалка (JT 14; Ra 12,5)

11 h14/2 12,5

Обтачивание черновое (JT 12; Ra 12,5)

Закалка (JT 14; Ra 12,5)

12 k6 0,63

Обтачивание черновое (JT 12; Ra 12,5)

Обтачивание чистовое (JT 9; Ra 1,25)

Закалка (JT 10; Ra 2,5)

Исправление центровых фасок

Шлифование предварит (JT 8; Ra 1,25)

Шлифование чистовое (JT 6; Ra 0,63)

13 n7 1,25

Обтачивание черновое (JT 12; Ra 12,5)

Обтачивание чистовое (JT 9; Ra 1,25)

Закалка (JT 10; Ra 2,5)

Исправление центровых фасок

Шлифование предварит (JT 7; Ra 1,25)

14, 16 N9 3,2

Фрезерование черновое (JТ 8; Rа 2,5)

Закалка (JТ 9; Ra 3,2)

15, 17 h14/2 6,3

Фрезерование черновое (JТ 12; Rа 3,2)

Закалка (JТ 14; Ra 6,3)

4.2 Разработка технологических схем базирования

На токарной черновой операции 010 используем явную опорную базу – торец 1, и скрытую и двойную направляющую базу – ось детали 18. На токарной чистовой операции 015 используем явную опорную базу – торец 1, и скрытую двойную направляющую базу – ось детали 18. На шпоночно-фрезерной операции 050 используем явную опорную базу – торец 3, и скрытую двойную направляющую базу – ось детали 18. На шлифовальной операции 70 используем явную опорную базу – конический участок центрового отверстия, и скрытую двойную направляющую базу – ось детали 20. На шлифовальной черновой операции 030 используем явную опорную базу – конический участок центрового отверстия 20, и скрытую и двойную направляющую базу – ось детали 18. На шлифовальной чистовой операции 035 используем явную опорную базу – конический участок центрового отверстия 20, и скрытую двойную направляющую базу – ось детали 18.

5. Размерный анализ в осевом направлении

5.1. Размерные цепи и их уравнения

Составим уравнения операционных размерных цепей в виде уравнений номиналов. В общем виде это выглядит:

[ A ] = S x i × Ai , (5.1)

где [A] – номинальное значение замыкающего звена;

Ai - номинальные значения составляющих звеньев;

i – порядковый номер звена;

n – число составляющих звеньев;

xi – передаточные отношения, характеризующие расположение звеньев по величине и направлению. Для линейных цепей с параллельными звеньями передаточные звенья равны: xi = 1 (увеличивающие звенья); xi = -1(уменьшающие звенья).

Составим уравнения замыкающих операционных припусков:

5.2 Расчёт припусков

Определим минимальные значения операционных припусков по формуле:

Zi min =( Rz + h ) i -1 +СФ – черновая операция(5.3)

Zi min =( Rz + h +Δ) i -1 - чистовая операция(5.4)

где Rz i -1 , hi -1 – высота неровностей и дефектный слой, образовавшиеся на обрабатываемой поверхности при предыдущей обработке (значения берутся по прил. 4 [2]);

Δ i -1 – величина отклонения от перпендикулярности на предыдущей обработке;

СФ – смещение формы, возникающие при заготовительной операции.

[Z1 05 ] min = 0,1 + 0,2 + 1 = 1,3 мм;

[Z7 05 ] min = 0,1 + 0,2 + 1 = 1,3 мм;

[Z4 10 ] min = 0,15 + 0,2 + 1 = 1,35 мм;

[Z5 10 ] min = 0,15 + 0,2 + 1 = 1,35 мм;

[Z6 10 ] min = 0,15 + 0,2 + 1 = 1,35 мм;

[Z2 10 ] min = 0,15 + 0,2 + 1 = 1,35 мм;

[Z3 10 ] min = 0,15 + 0,2 + 1 = 1,35 мм;

[Z6 15 ] min = 0,08+0,1+0,03 = 0,21 мм;

[Z5 15 ] min = 0,08+0,1+0,03 = 0,21 мм;

[Z2 15 ] min = 0,08+0,1+0,03 = 0,21 мм;

[Z3 15 ] min = 0,08+0,1+0,03 = 0,21 мм;

[Z5 30 ] min = 0,03+0,04+0,015 = 0,085 мм;

[Z2 30 ]min = 0,03+0,04+0,015 = 0,085 мм.

Рассчитаем величины колебаний операционных припусков, используя ормулы:

при n£ 4; (5.5)

при n> 4; (5.6)

где: x i – коэффициент влияния составного звена на замыкающие звено;

n – число звеньев в уравнении припуска;

– коэффициент соотношения между законом распределения величины Аi и законом нормального распределения:


Таблица 5.1. Значения коэффициента l2

Квалитет точности Значение коэффициента l2 Закон распределения
IT 5…6 1/3 Равновесный
IT 7…8 1/6 Симпсона
IT 9…12 и грубее 1/9 Гаусса

ω [Z1 05 ] min = 3,2 + 1,2 = 4,4 мм;

ω [Z7 05 ] min = 5 + 3,2 + 1,2+0,3 = 9,7 мм;

ω [Z4 10 ] min = = 5,68 мм;

ω [Z5 10 ] min = = 6,86 мм;

ω [Z6 10 ] min = = 6,86 мм;

ω [Z2 10 ] min = 0,3 + 0,25 + 1,2 = 1,75 мм;

ω [Z3 10 ] min = = 4,7 мм;

ω [Z6 15 ] min = 0,3 + 0,27 = 0,57 мм;

ω [Z5 15 ] min = 0,3 + 0,28 = 0,58 мм;

ω [Z2 15 ] min = 0,27 + 0,3 = 0,57 мм;

ω [Z3 15 ] min = 0,27 + 0,3 = 0,57 мм;

ω [Z5 30 ] min = 0,28 + 0,1 + 0,17 = 0,55 мм;

ω [Z2 30 ] min = 0,28 + 0,1 + 0,17 = 0,55 мм.

Определим максимальные значения операционных припусков по формуле:

(5.7)

[Z1 05 ]max = 1,3 + 4,4 = 5,7 мм;

[Z7 05 ]max = 1,3 + 9,7 = 11 мм;

[Z4 10 ]max = 1,35 + 5,68 =7,03 мм;

[Z5 10 ]max = 1,35 + 6,86 = 8,21 мм;

[Z6 10 ]max = 1,35 + 6,86 = 8,21 мм;

[Z2 10 ]max = 1,35 + 1,75 = 3,1 мм;

[Z3 10 ]max = 1,35 + 4,7 = 6,05 мм;

[Z6 15 ]max = 0,21 + 0,57 = 0,78 мм;

[Z5 15 ]max = 0,21 + 0,58 = 0,79 мм;

[Z2 15 ]max = 0,21 + 0,57 = 0,78 мм;

[Z3 15 ]max = 0,21 + 0,57 = 0,78 мм;

[Z5 30 ]max = 0,085+0,55 = 0,635 мм;

[Z2 30 ]max = 0,085+0,55 = 0,635 мм.

Определим средние значения операционных припусков по формуле:

(5.8)

[Z1 05 ] ср = 05 · (1,3 + 5,7) = 3,5 мм;

[Z7 05 ] ср = 05 · (1,3 + 11) = 6,15 мм;

[Z4 10 ] ср = 05 · (1,35 + 7,03) = 4,19 мм;

[Z5 10 ] ср = 05 · (1,35 + 8,21) = 4,78 мм;

[Z6 10 ] ср = 05 · (1,35 + 8,21) = 4,78 мм;

[Z2 10 ] ср = 05 · (1,35 + 3,1) = 2,23 мм;

[Z3 10 ] ср = 05 · (1,35 + 6,05) = 3,7 мм;

[Z6 15 ] ср = 05 · (0,21 + 0,78) = 0,495 мм;

[Z5 15 ] ср = 05 · (0,21 + 0,79) = 0,45 мм;

[Z2 15 ] ср = 05 · (0,21 + 0,78) = 0,495 мм;

[Z3 15 ] ср = 05 · (0,21 + 0,78) = 0,495 мм;

[Z5 30 ] ср = 05 · (0,085 + 0,635) = 0,36 мм;

[Z2 30 ] ср = 05 · (0,085 + 0,635) = 0,36 мм

5.3 Расчёт операционных размеров

Произведем расчет значений операционных размеров по способу средних значений.

Найдем средние значения размеров, известных заранее:

05 ] = 275 ± 1,3 мм; [М05 ]ср = 275 мм;

15 ] = 115 ± 0,87 мм; [315 ]ср = 115 мм;

30 ] = 45 ± 0,62 мм; [Ж30 ] ср = 45 мм;

15 ]= 60 ± 0,74 мм; [К15 ]ср = 60 мм;

30 ]= 110 ± 0,87 мм; [Л30 ]ср = 110 мм;

Э05 = 6,41 ± 0,3 мм; Э05 ср = 6,41 мм;

Я05 = 6,41 ± 0,3 мм; Я05 ср = 6,41 мм;

[Н] = 145 ± 1,0 мм; [Н] ср = 145 мм.

Найденные средние значения подставим в уравнения операционных размеров, решая эти уравнения, мы получим средние значения операционных размеров.

1) [Л30 ] = – П30 - Э 05 + [М05 ]; П30 = – [Л30 ] – Э05 +[М05 ];

П30 = 275 – 6,41 – 110 = 158,59 мм;

2) [Н] = [М05 ] – О1010 = [М05 ]- [Н];

10 ] = 275 – 145 = 130 мм;

3) [Ж30 ] = – Т30 – Я05 + [М05 ]; Т30 = [М05 ]– Я05 – [Ж30 ];

Т30 = 275 – 6,41 – 45 = 223,59 мм;

4) [З15 ] = – С15 + [М05 ]; С15 = [М05 ]- [З15 ];

С15 = 275 – 115 = 160 мм;

5) [К15 ] = – Р15 + [М05 ]; Р15 = [М05 ] – [К15 ];

Р15 = 275 – 60 = 215 мм;

6) [Z2 30 ] = – Т30 – Я05 + Т15 ; Т15 = [Z2 30 ] + Т30 + Я05 ;

Т15 = 223,59 + 6,41 + 0,36 = 230,36 мм;

7) [Z5 30 ] = П15 – Э05 – П30 ; П15 = [Z5 30 ] + Э05 + П30 ;

П15 = 0,36 + 6,41 + 158,59 = 165,36 мм;

8) [Z2 15 ] = – Т15 + Т10 ; Т10 = [Z2 15 ] + Т15 ;

Т10 = 0,495 + 230,36 = 230,855 мм;

9) [Z3 15 ] = – С15 + С10 ; С10 = [Z3 15 ] + С15 ;

С10 = 0,495+ 160 = 160,495 мм;

10) [Z6 15 ] = Р10 - Р15 ; Р10 = [Z6 15 ] + Р15 ;

Р10 = 0,495 + 215 = 215,495 мм;

11) [Z5 15 ] = П10 – П15 ; П10 = [Z5 15 ] + П15 ;

П10 = 0,5 + 165,36 = 165,86 мм;

12) [Z2 10 ] = – Т10 + [М05 ] – Ж05 ; Ж05 = [М05 ] – Т10 – [Z2 10 ];

Ж05 = 275 – 230,855 – 2,23 = 41,915 мм;

13) [Z1 05 ] = – Ж05 + Ж00 ; Ж00 = [Z1 05 ] + Ж05 ;

Ж00 = 3,5 + 41,915 = 45,415 мм;

14) [Z7 05 ] = М00 – Ж00 + Ж05 – [М05 ]; М00 = [Z7 05 ] + Ж00 – Ж05 + [М05 ];

М00 = 6,15 + 45,415 – 41,915 + 275 = 284,65 мм;

15) [Z3 10 ] = – С10 + [М05 ]– Ж05 + Ж0000 ; З00 = [М05 ]- [Z3 10 ] – С10 – Ж05 + Ж00 ;

З00 = 275 – 3,7 – 160,495 – 41,915 + 45,415 = 114,305 мм;

16) [Z6 10 ] = – К00 + М00 - Ж000510 ; К00 = М00 - Ж000510 – [Z6 10 ];

К00 = 284,65 – 45,415 + 41,915 – 215,495 – 4,78 = 60,875 мм;

17) [Z5 10 ] = – Л00 + М00 – Ж000510 ; Л00 = М00 – Ж000510 – [Z5 10 ];

Л00 = 284,65 – 45,415 + 41,915 – 165,86 – 4,78 = 110,51 мм;

18) [Z4 10 ] = И00 + З00 – Ж000510 ; И00 = Ж00 - Ж05 + О10 – З00 + [Z4 10 ];

И00 = 45,415 – 41,915 + 130 + 4,19 -114,305 = 23,385 мм;

Составим таблицу, в которой укажем значения операционных размеров в осевом направлении:


Таблица 5.2. Значения операционных размеров в осевом направлении

Символьное обозначение

Минимальный

размер, мм

Amin =Aср – TA/2

Максимальный размер, мм

Amax =Aср +TA/2

Средний

размер, мм

Окончательная запись

в требуемой форме, мм

Ж00 45,105 45,725 45,415 45,415 ± 0,31
З00 113,87 114,74 114,305 114,305 ± 0,435
И00 23,125 23,645 23,385 23,385 ± 0,26
К00 60,505 61,245 60,875 60,875 ± 0,37
Л00 110,075 110,945 110,51 110,51 ± 0,435
М00 284 285,3 284,65 284,65 ± 0,65
Ж05 41,79 42,04 41,915 41,915 ± 0,125
М05 274,74 275,26 275 275 ± 0,26
О10 129,8 130,2 130 130 ± 0,2
П10 165,66 166,06 165,86 165,86 ± 0,2
Р10 215,265 215,725 215,495 215,495 ± 0,23
С10 160,295 160,695 160,495 160,495 ± 0,2
Т10 230,625 231,085 230,855 230,855 ± 0,23
П15 165,302 165,418 165,36 165,36 ± 0,058
Р15 214,942 215,058 215 215 ± 0,058
С15 159,95 160,05 160 160 ± 0,05
Т15 230,302 230,418 230,36 230,36 ± 0,058
П30 158,5585 158,6215 158,59 158,59 ± 0,0315
Т30 223,554 223,626 223,59 223,59 ± 0,036

Значения всех рассчитанных припусков и операционных размеров (в окончательном виде) заносим в схему размерного анализа в осевом направлении.


6. Размерный анализ в радиальном направлении

6.1 Размерные цепи и их уравнения

Составим уравнения операционных размерных цепей в виде уравнений номиналов. В общем виде это выглядит:

[A] = Sxi ×Ai , (6.1)

где [A] – номинальное значение замыкающего звена;

Ai - номинальные значения составляющих звеньев;

i – порядковый номер звена;

n – число составляющих звеньев;

xi – передаточные отношения, характеризующие расположение звеньев по величине и направлению. Для линейных цепей с параллельными звеньями передаточные звенья равны: xi = 1 (увеличивающие звенья); xi = -1(уменьшающие звенья).

Составим уравнения замыкающих операционных припусков:

[Z12 35 ] = – Д35 + Е 1235 –1805 + Е 1230 -1805 + Д30 ;

[Z8 35 ] = – А35 + Е 835 –1805 + Е 830 -1805 + А30 ;

[Z9 30 ] = – Б30 + Е 930 –1805 + Е 915 -1805 + Б15 ;

[Z8 30 ] = – А30 + Е 830 –1805 + Е 815 -1805 + А15 ;

[Z13 30 ] = – Е30 + Е 1330 –1805 + Е 1315 -1805 + Е15 ;

[Z12 30 ] = – Д30 + Е 1230 –1805 + Е 1215 -1805 + Д15 ;

[Z9 15 ] = – Б15 + Е 915 –1805 + Е 910 -1805 + Б10 ;

[Z8 15 ] = – А15 + Е 815 –1805 + Е 810 -1805 + А10 ;

[Z12 15 ] = – Д15 + Е 1215 –1805 + Е 1210 -1805 + Д10 ;

[Z13 15 ] = – Е15 + Е 1315 –1805 + Е 1310 -1805 + Е10 ;

[Z9 10 ] = – Б10 + Е 910 –1805 + Е 900 -1805 + Б00 ;

[Z8 10 ] = – А10 + Е 810 –1805 + Е 800 -1805 + А00 ;

[Z10 10 ] = – В10 + Е 1010 –1805 + Е 1000 -1805 + В00 ;

[Z11 10 ] = – Г10 + Е 1110 –1805 + Е 1100 -1805 + Г00 .

[Z12 10 ] = – Д10 + Е 1210 –1805 + Е 1200 -1805 + Д00 ;

[Z13 10 ] = – Е10 + Е 1310 –1805 + Е 1300 -1805 + Е00 .

6.2 Расчёт припусков

Определим минимальные значения операционных припусков по формулам:

– на токарной черновой операции 10:

Zi min =(Rz + h)i -1 + с.ш. (6.3)

где Rz i -1 , hi -1 – высота неровностей и дефектный слой, образовавшиеся на обрабатываемой поверхности при предыдущей обработке (значения берутся из прил. 4 [2]);

с.ш. – смещение штампа, возникающее на заготовительной операции;

– на остальных операциях:

Zi min =(Rz + h)i-1 (6.4)

[Z13 10 ] min = 0,1 + 0,2 + 1= 1,3 мм;

[Z12 10 ] min = 0,1 + 0,2 + 1= 1,3 мм;

[Z11 10 ] min = 0,1 + 0,2 + 1= 1,3 мм;

[Z10 10 ] min = 0,1 + 0,2 + 1= 1,3 мм;

[Z8 10 ] min = 0,1 + 0,2 + 1= 1,3 мм;

[Z9 10 ] min = 0,1 + 0,2 + 1= 1,3 мм;

[Z13 15 ] min = 0,08 + 0,1 + 0,02 = 0,2 мм;

[Z12 15 ] min = 0,08 + 0,1 + 0,03 = 0,21 мм;

[Z8 15 ] min = 0,08 + 0,1 + 0,02 = 0,2 мм;

[Z9 15 ] min = 0,08 + 0,1 + 0,03 = 0,21 мм;

[Z12 30 ] min = 0,03 + 0,04 + 0,02 = 0,09 мм;

[Z13 30 ] min = 0,03 + 0,04 + 0,02 = 0,09 мм;

[Z8 30 ] min = 0,03 + 0,04 + 0,02 = 0,09 мм.

[Z9 30 ] min = 0,03 + 0,04 + 0,02 = 0,09 мм;

[Z12 35 ] min = 0,02 + 0,03 + 0,006 = 0,056 мм;

[Z8 35 ]min = 0,02 + 0,03 + 0,006 = 0,056 мм.

Рассчитаем величины колебаний операционных припусков, используя формулы:

при n£ 4; (6.5)

при n> 4; (6.6)

где: x i – коэффициент влияния составного звена на замыкающее звено;

n – число звеньев в уравнении припуска;

– коэффициент соотношения между законом распределения величины Аi и законом нормального распределения.

Определяется по табл. 2.1, для эксцентриситетов  = 0,127;

tD – коэффициент риска, (tD =3.0).

w[Z13 10 ] = 0,1 + 0,04 + 0,02 + 1,8 = 1,96 мм;

w[Z12 10 ]= 0,1 + 0,04 + 0,02 + 1,8 = 1,96 мм;

w[Z11 10 ]= 0,1 + 0,04 + 0,02 + 1,8 = 1,96 мм;

w[Z10 10 ]= 0,1 + 0,04 + 0,02 + 1,8 = 1,96 мм;

w[Z8 10 ]= 0,1 + 0,04 + 0,02 + 1,8 = 1,96 мм;

w[Z9 10 ]= 0,1 + 0,04 + 0,02 + 1,8 = 1,96 мм;

w[Z13 15 ]= 0,06 + 0,02 + 0,04 + 0,1 = 0,22 мм;

w[Z12 15 ]= 0,06 + 0,03 + 0,04 + 0,1 = 0,23 мм;

w[Z8 15 ]= 0,06 + 0,02 + 0,04 + 0,1= 0,22 мм;

w[Z9 15 ]= 0,06 + 0,02 + 0,04 + 0,1= 0,23 мм;

w[Z13 30 ]= 0,075 + 0,02 + 0,02 + 0,06 = 0,175 мм;

w[Z12 30 ]= 0,075 + 0,02 + 0,03 + 0,06 = 0,185 мм;

w[Z8 30 ]= 0,075 + 0,02 + 0,02 + 0,06 = 0,175 мм.

w[Z9 30 ]= 0,075 + 0,02 + 0,03 + 0,06 = 0,185 мм;

w[Z12 35 ]= 0,04 + 0,006 + 0,02 + 0,075 = 0,141 мм;

w[Z8 35 ]= 0,04 + 0,006 + 0,02 + 0,075 = 0,141 мм.

Определим максимальные значения операционных припусков по формуле:

(6.7)

[Z13 10 ]max = 1,3 + 1,96 = 3,26 мм;

[Z12 10 ]max = 1,3 + 1,96 = 3,26 мм;

[Z11 10 ]max = 1,3 + 1,96 = 3,26 мм;

[Z10 10 ]max = 1,3 + 1,96 = 3,26 мм;

[Z8 10 ]max = 1,3 + 1,96 = 3,26 мм;

[Z9 10 ]max = 1,3 + 1,96 = 3,26 мм;

[Z13 15 ]max = 0,2 + 0,22 = 0,42 мм;

[Z12 15 ]max = 0,21 + 0,23 = 0,44 мм;

[Z8 15 ]max = 0,2 + 0,22 = 0,42 мм;

[Z9 15 ]max = 0,21 + 0,23 = 0,44 мм;

[Z12 30 ]max = 0,09 + 0,185 = 0,275 мм;

[Z13 30 ]max = 0,09 + 0,175 = 0,265 мм;

[Z8 30 ]max = 0,09 + 0,175 = 0,265 мм.

[Z9 30 ]max = 0,09 + 0,185 = 0,275 мм;

[Z12 35 ]max = 0,056 + 0,141 = 0,197 мм;

[Z8 35 ]max = 0,056 + 0,141 = 0,197 мм.

Определим средние значения операционных припусков по формуле:

(6.8)

[Z13 10 ] ср = 0,5×(1,3 + 3,26) = 2,28 мм;

[Z12 10 ] ср = 0,5×(1,3 + 3,26) = 2,28 мм;

[Z11 10 ] ср = 0,5×(1,3 + 3,26) = 2,28 мм;

[Z10 10 ] ср = 0,5×(1,3 + 3,26) = 2,28 мм;

[Z8 10 ] ср = 0,5×(1,3 + 3,26) = 2,28 мм;

[Z9 10 ] ср = 0,5×(1,3 + 3,26) = 2,28 мм;

[Z13 15 ] ср = 0,5×(0,2 + 0,42) = 0,31 мм;

[Z12 15 ] ср = 0,5×(0,21 + 0,44) = 0,325 мм

[Z8 15 ] ср = 0,5×(0,2 + 0,42) = 0,31 мм;

[Z9 15 ] ср = 0,5×(0,21 + 0,44) = 0,325 мм;

[Z12 30 ] ср = 0,5×(0,09 + 0,275) = 0,1825 мм;

[Z13 30 ] ср = 0,5×(0,09 + 0,265) = 0,1775 мм;

[Z8 30 ] ср = 0,5×(0,09 + 0,265) = 0,1775 мм.

[Z9 30 ] ср = 0,5×(0,09 + 0,275) = 0,1825 мм;

[Z12 35 ] ср = 0,5×(0,056 + 0,197) = 0,1265 мм;

[Z8 35 ] ср = 0,5×(0,056 + 0,197) = 0,1265 мм

6.3 Расчёт операционных размеров

Произведем расчет значений операционных размеров по способу средних значений.

Найдем средние значения размеров, известных заранее:

35 ] = 55 мм; [А35 ]ср = 55,0115 мм;

30 ] = 65 мм; [Б30 ]ср = 60,035 мм;

10 ] = 75 ± 0,37 мм; [В10 ] ср = 75 мм;

10 ]= 65 ± 0,37 мм; [Г10 ]ср = 65 мм;

35 ]= 60 мм; [Д35 ]ср = 60,0115 мм;

30 ] = 55 мм; [Е30 ] ср = 55,035 мм;

Ч20 = 46 ±0,31 мм; Ч20 ср = 46 мм;

Щ20 = 55 ± 0,37 мм; Щ20 ср = 55 мм;

Найденные средние значения подставим в уравнения операционных размеров, решая эти уравнения, мы получим средние значения операционных размеров.

1) [Z12 35 ] = – Д35 + Е 1235 –1805 + Е 1230 -1805 + Д30 ;

Д30 = Д35 + [Z12 35 ] –Е 1235 –1805 - Е 1230 -1805 ;

Д30 = 0,1265 + 60,0115 – 0,006 – 0,02 = 60,112 мм;

2) [Z8 35 ] = – А35 + Е 835 –1805 + Е 830 -1805 + А30 ;

А30 = А35 + [Z8 35 ] – Е 835 –1805 - Е 830 -1805 ;

А30 = 55,0115 + 0,1265 – 0,006 – 0,02 = 55,112 мм;

3) [Z9 30 ] = – Б30 + Е 930 –1805 + Е 915 -1805 + Б15 ;

Б15 = Б30 + [Z9 30 ] – Е 930 –1805 – Е 915 -1805 ;

Б15 = 65,035 + 0,1825 – 0,02 – 0,03 = 65,1675 мм;

4) [Z8 30 ] = – А30 + Е 830 –1805 + Е 815 -1805 + А15 ;

А15 = А30 +[Z8 30 ] –Е 830 –1805 –Е 815 -1805 ;

А15 = 55,112 + 0,1825 – 0,02 – 0,02 = 55,2545 мм;

5) [Z13 30 ] = – Е30 + Е 1330 –1805 + Е 1315 -1805 + Е15 ;

Е15 = Е30 + [Z13 30 ] – Е 1330 –1805 – Е 1315 -1805 ;

Е15 = 55,035 + 0,1825 – 0,02 – 0,02 = 55,1775 мм;

6) [Z12 30 ] = – Д30 + Е 1230 –1805 + Е 1215 -1805 + Д15 ;

Д15 = Д30 + [Z12 30 ] – Е 1230 –1805 – Е 1215 -1805 ;

Д15 = 60,112 + 0,1825 – 0,02 – 0,03 = 60,2445 мм;

7) [Z9 15 ] = – Б15 + Е 915 –1805 + Е 910 -1805 + Б10 ;

Б10 = Б15 + [Z9 15 ] – Е 915 –1805 – Е 910 -1805 ;

Б10 = 60,1675 + 0,325 – 0,03 – 0,04 = 60,4225 мм;

8) [Z8 15 ] = – А15 + Е 815 –1805 + Е 810 -1805 + А10 ;

А10 = А15 + [Z8 15 ] – Е 815 –1805 – Е 810 -1805 ;

А10 = 55,2545 + 0,31 – 0,02 – 0,04 = 55,5045 мм;

9) [Z12 15 ] = – Д15 + Е 1215 –1805 + Е 1210 -1805 + Д10 ;

Д10 = Д15 + [Z12 15 ] – Е 1215 –1805 – Е 1210 -1805 ;

Д10 = 60,2445 + 0,325 – 0,03 – 0,04 = 60,4995 мм;

10) [Z13 15 ] = – Е15 + Е 1315 –1805 + Е 1310 -1805 + Е10 ;

Е10 = Е15 + [Z13 15 ] – Е 1315 –1805 – Е 1310 -1805 ;

Е10 = 55,1775 + 0,31 – 0,02 – 0,04 = 55,4275 мм;

11) [Z9 10 ] = – Б10 + Е 910 –1805 + Е 900 -1805 + Б00 ;

Б00 = Б10 + [Z9 10 ] – Е 910 –1805 - Е 900 -1805 ;

Б00 = 60,4225 + 2,28 – 0,04 – 0,02 = 62,6425;

12) [Z8 10 ] = – А10 + Е 810 –1805 + Е 800 -1805 + А00 ;

А00 = А10 + [Z8 10 ] – Е 810 –1805 - Е 800 -1805 ;

А00 = 55,5045 + 2,28 – 0,04 – 0,02 = 57,7245;

13) [Z10 10 ] = – В10 + Е 1010 –1805 + Е 1000 -1805 + В00 ;

В00 = В10 + [Z10 10 ] – Е 1010 –1805 - Е 1000 -1805 ;

В00 = 75 + 2,28 – 0,04 – 0,02 = 77,22;

14) [Z11 10 ] = – Г10 + Е 1110 –1805 + Е 1100 -1805 + Г00 ;

Г00 = Г10 + [Z11 10 ] – Е 1110 –1805 - Е 1100 -1805 ;

Г00 = 65 + 2,28 – 0,04 – 0,02 = 67,22;

15) [Z12 10 ] = – Д10 + Е 1210 –1805 + Е 1200 -1805 + Д00 ;

Д00 = Д10 + [Z12 10 ] – Е 1210 –1805 - Е 1200 -1805 ;

Д00 = 60,4995 + 2,28 – 0,04 – 0,02 = 62,7195;

16) [Z13 10 ] = – Е10 + Е 1310 –1805 + Е 1300 -1805 + Е00 ;

Е00 = Е10 + [Z13 10 ] – Е 1310 –1805 - Е 1300 -1805 ;

Е00 = 55,4275 + 2,28 – 0,04 – 0,02 = 57,6475.

Составим таблицу, в которой укажем значения операционных размеров в радиальном направлении:

Таблица 6.1. Значения операционных размеров в радиальном направлении

Символьное обозначение

Минимальный

размер, мм

Amin =Aср – TA/2

Максимальный размер, мм

Amax =Aср +TA/2

Средний

размер, мм

Окончательная запись

в требуемой форме, мм

00 57,3545 58,0945 57,7245 57,7245 ± 0,37
00 62,2725 63,0125 62,6425 62,6425 ± 0,37
00 76,85 77,59 77,22 77,22 ± 0,37
00 66,85 67,59 67,22 67,22 ± 0,37
00 62,3495 63,0895 62,7195 62,7195 ± 0,37
00 57,2775 58,0175 57,6475 57,6475 ± 0,37
10 55,3545 55,6545 55,5045 55,5045 ± 0,15
10 59,9725 60,2725 60,4225 60,4225 ± 0,15
10 74,85 75,15 75 75 ± 0,15
10 64,85 65,15 65 65 ± 0,15
10 60,3495 60,6495 60,4995 60,4995 ± 0,15
10 55,2775 55,5775 55,4275 55,4275 ± 0,15
15 55,2175 55,2915 55,2545 55,2545±0,037
15 65,1305 65,2045 65,1675 65,1675±0,037
15 60,2075 60,2815 60,2445 60,2445±0,037
15 55,1405 55,2145 55,1775 55,1775±0,037
30 55,089 55,135 55,112 55,112±0,023
30 65,012 65,058 65,035 65,035±0,023
30 60,089 60,135 60,112 60,112±0,023
30 55,012 55,058 55,035 55,035±0,023
35 55,002 55,021 55,0115 55,0115±0,0095
35 60,002 60,021 60,0115 60,0115±0,0095

Значения всех рассчитанных припусков и операционных размеров (в окончательном виде) заносим в схему размерного анализа в радиальном направлении.

7. Сравнительный анализ результатов расчетов операционных диаметральных размеров

7.1 Определение операционных диаметральных размеров расчетно-аналитическим методом

Расчётно-аналитическим методом определим припуски на поверхность 8 Æ55k6 (), являющуюся наиболее точной.

Качество поверхности после штамповки по прил. 4 [3]:

Rz = 100 мкм, h = 200 мкм.

Качество поверхности после механической обработки по данным прил. 4 [3] следующие:

1.Растачивание черновое Rz = 80 мкм, h = 100 мкм;

2.Растачивание чистовое Rz = 30 мкм, h = 40 мкм;

3.Шлифование черновое Rz = 20 мкм, h = 30 мкм;

4.Шлифование чистовое Rz = 5 мкм, h = 15 мкм

Суммарное пространственное отклонение будем определять по формуле

, мм (7.1)

где - коэффициент уточнения (по табл. 3.17 [4]);

Di -1 – суммарное пространственное отклонение на заготовительной операции (эксцентричность отверстия);

– после штамповки D= 0,8 мм;

– после растачивания чернового D = 0,06 × 0,8= 0,048 мм;

– после растачивания чистового D = 0,04 × 0,8= 0,032 мм;

– после шлифования чернового D = 0,03 × 0,8= 0,024 мм;

– после шлифования чистового D = 0,02 × 0,8= 0,016 мм

Определим значение минимального припуска 2Zmin после каждой операции по формуле:

, мм (7.2)

где Rz i -1 , hi -1 – высота неровностей и дефектный слой, образовавшиеся на обрабатываемой поверхности при предыдущей обработке;

Di -1 – суммарное значение пространственных отклонений с предыдущей операции;

мм;

мм;

мм;

мм.

Определяем предельные размеры для каждого перехода по формулам:

i min = 2Аi -1 min + T2Аi -1 , мм(7.3)

i max = 2Аi min – 2Zi min , мм(7.4)

35 min = 55,002 мм;

35 max = 55,021 мм;

30 min = 2А35 min + = 55,002 + 0,148= 55,15 мм;

15 min = 2А30 min + = 55,15 + 0,204 = 55,354 мм;

10 min = 2А15 min + = 55,354 + 0,456 = 55,81 мм;

30 max = 2А30 min + T2А30 = 55,15 + 0,046 = 55,196 мм;

15 max = 2А15 min + T2А15 = 55,354 + 0,074 = 55,428 мм;

10 max = 2А10 min + T2А10 = 55,81 + 0,3 = 55,11 мм;


Определим предельные значения припусков по формуле:

(7.5)

(7.6)

мм;

мм;

мм;

мм;

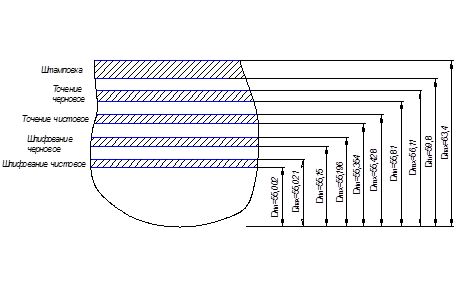

Изобразим на рис. 7.1 схему расположения операционных размеров, допусков и припусков.

Таблица 7.1. Расчет припусков на обработку диаметра 2А (пов. 8 Æ55k(+2 +0,21 ))

Технологические

переходы

Элементы

припуска, мкм

Расчет-

ный

припуск

2Zmin, мм

Допуск

TD, мм

Предельные

размеры

заготовки

Предельные

припуски,

мм

Rz h DS Dmax Dmin 2Zmax 2Zmin
Штамповка 100 200 800 - 3,6 63,4 59,8 - -
Растачивание черновое 80 100 48 2,2 0,3 56,11 55,81 7,29 3,99

Растачивание

чистовое

30 40 32 0,456 0,074 55,428 55,354 0,682 0,456
Шлифование черновое 20 30 24 0,204 0,046 55,196 55,15 0,232 0,204
Шлифование чистовое 5 15 16 0,148 0,019 55,021 55,002 0,175 0,148

7.2 Сравнение результатов расчетов

Для сравнения необходимо сопоставить результаты расчетов операционных размеров, операционных и общих минимальных, максимальных, номинальных припусков.

Общие припуски определяются по формулам:

min = SZmin (7.6)

max = SZmax (7.7)

min = 0,148+0,204+0,456+3,99 = 4,798 мм,

max = 0,175+0,232+0,682+7 = 8,089 мм.

Общий номинальный припуск для отверстия:

ном = Dном дет – Dном заг (7.8)

ном = 59,8–55,002 = 4,798 мм.

где Dном заг , Dном дет – номинальные диаметры заготовки и детали соответственно.

Результаты расчетов припусков приведем в табл. 7.2.

Данные по их изменению:


DZо = (ZоОЦ – ZоРА ) ×100% / ZоРА , (7.9)

где ZоОЦ , ZоРА – значения общих припусков, определенные методами решения размерных цепей и расчетно-аналитическим соответственно.

Таблица 7.2.Сравнение общих припусков

Метод расчета min max ном
Расчетно-аналитический 4,798 8,089 4,798
Расчет размерных цепей 1,646 4,152 2,713

DZоmin = (1,646 – 4,798) ×100% / 4,798 = – 65,7%;

DZоmax = (4,152 – 8,089) ×100% / 8,089 = – 48,67%;

DZоном = (2,713 – 4,798) ×100% / 4,798 = -43,46%.

Вывод: метод операционных размерных цепей позволяет существенно уменьшить припуски на обработку, а, следовательно, увеличить коэффициент использования материала и удешевить изготовление детали.


Заключение

В ходе работы были выполнены все задачи курсового проекта.

Проанализировав исходные данные детали стало возможным определение:

– выбора типа производства, формы организации технологического процесса изготовления детали;

– выбора метода получения заготовки;

– технологического маршрута изготовления детали;

– технологического маршрута обработки поверхности;

– технологической схемы базирования;

– припусков с помощью размерного анализа;

– припусков расчетно-аналитическим методом;

Выполнив курсовую работу, мы проанализировали припуски, полученные с помощью расчётно-аналитического метода и размерного анализа. В результате оказалось, что расчётно-аналитический метод дал меньшие значения припусков, а значит при его использовании сокращается себестоимость изготовления детали и повышается эффективность производства.

Литература

1. Справочник технолога машиностроителя/ Под редакцией А.Г. Косиловой, Р.К. Мещерякова. – М.: Машиностроение, 1985. – Т. 1,2.

2. Горбацевич А.Ф., Шкред В.А. Курсовое проектирование по технологии машиностроения: – 4‑е изд., перераб. и доп. – Выш. школа, 1983, ил.

3. Гжиров Р.И. Краткий справочник конструктора: Справочник – М.: Машиностроение, Ленинград, 1983 год.

4. Михайлов А.В. Методическое указание «Определение операционных размеров механической обработки в условиях серийного производства»

Тольятти, 1992 год.

5. Методические указания Боровкова.

Похожие рефераты:

Разработка технологичного процесса изготовления вала ступенчатого

Проектирование цеха ремонта поршневых компрессоров

Технологический процесс изготовления вала насоса

Проект участка цеха с детальной разработкой единичного технологического процесса изготовления детали Картер

Усовершенствование технологического процесса механической обработки детали "Стакан"

Технологический процесс изготовления корпуса цилиндра типа Г29-3

Технология изготовления детали типа "Вал"

Комплексный дипломный проект: Проект участка по производству технологических приспособлений для электромеханического восстановления и укрепления поверхностного слоя деталей машин. Плоские поверхности.

Разработка технологических процессов на механическую обработку вала первичного

Проект участка механической обработки детали "Стакан"

Изготовление детали "Хвостовик"

Розробка технологічного процесу виготовлення деталі - "Корпус"

Технологии машиностроения

Устранение слабых сторон заводского технологического процесса

Технологический процесс изготовления вала ведущего

Технологический процесс изготовления детали "корпус" шлифовальной головки металлорежущего станка
