Курсовая работа: Разработка технологического процесса изготовления "Вала"

Введение

Машиностроение является одной из важнейших отраслей в промышленном комплексе нашей страны. Для народного хозяйства необходимо увеличение выпуска продукции машиностроения и повышение её качества. Технический прогресс в машиностроении характеризуется не только улучшением конструкции машин, но и непрерывном совершенствованием технологии их производства. Важно качественно, экономично и в заданные сроки с минимальными затратами живого и овеществлённого труда изготовить любую машину или деталь.

Развитие новых прогрессивных технологических процессов обработки способствует конструированию более современных машин и механизмов, и снижению их себестоимости. Актуальна задача повышения качества машин и, в первую очередь, их точности. В машиностроении точность имеет особо важное значение для повышения эксплуатационного качества машин. Обеспечение заданной точности при наименьших затратах – основная задача при разработке технологических процессов.

Основные задачи в области машиностроения и перспективы её развития:

приближение формы заготовки к форме готового изделия за счёт применения методов пластической деформации, порошковой металлургии, специального профильного проката и других прогрессивных видов заготовок;

автоматизация технологических процессов за счет применения автоматических загрузочных устройств, манипуляторов, промышленных роботов, автоматических линий, станков с ЧПУ;

концентрация переходов и операций, применение специальных и специализированных станков;

применение групповой технологии и высокоэффективной оснастки;

использование эффективных смазочно-охлаждающих жидкостей с подводом их в зону резания;

разработка и внедрение высокопроизводительных конструкций режущего инструмента из твёрдых сплавов, минералокерамики, синтетических сверхтвёрдых материалов, быстрорежущих сталей повышенной и высокой производительности;

широкое использование электрофизических и электрохимических методов обработки, нанесение износоустойчивых покрытий.

В курсовом проекте согласно заданию предусматривается разработка технологического процесса изготовления «Вала», который является одной из важнейших деталей механизма для передачи вращения при заданном передаточном отношении.

1. Общетехническая часть

1.1 Служебное назначение изделия. Анализ конструкции и технических требований

Вал относится к классу валов. Вал предназначен для передачи вращения при заданном передаточном отношении.

На поверхности 3 имеется шпоночная канавка под призматическую шпонку для крепления сопрягаемой детали. В торце 1 имеется резьбовое отверстие М8–7Н для крепления детали предотвращающее осевое смещения детали с поверхности 3. На поверхности 15 расположены прямобочные шлицы, предназначенные для крепления сопрягаемой детали. Канавки 5, 9, 14 – являются технологическими и служат для выхода режущего инструмента. Канавка 17 предназначена для установки стопорного кольца.

Таблица 1.1 Технические требования

№ п\п Наименование поверхности, номинальное значение, мм Назначение поверхности Точность Шероховатость Ra, мкм
1 2 3 4 5
1,19 Торцевая L=290 мм Вспомогательная конструкторская база 12 10
2, 6, 10, 12, 18 Фаска 1Ч45є Свободная 12 10
3 Наружная цилиндрическая Ш 25 мм Вспомогательная конструкторская база 6 0,63
22 Шпоночный паз 40х8х4 8 5
4 Торцевая L=50 мм Вспомогательная конструкторская база 12 10
5 Наружная цилиндрическая Ш 24,5 мм Свободная 12 10
7 Наружная цилиндрическая Ш 30 мм Основная конструкторская база 6 0,63
8 Торцевая L=53 мм Вспомогательная 12 10
9,14 Наружная цилиндрическая Ш 29,5 мм Свободная 12 10
11 Наружная цилиндрическая Ш 40 мм Свободная 12 10
13 Торцевая L=81 мм Вспомогательная конструкторская база 12 2,5
15 Наружная цилиндрическая Ш 30 мм Основная конструкторская база 6 0,63
Шлицы прямобочные Вспомогательная конструкторская база 11 2,5
16 Торцевая L=87 мм Свободная 12 10
17 Наружная цилиндрическая Ш 28,5 мм Свободная 12 10
20 Фаска 1,6Ч45є Свободная 12 10
21 Внутренняя цилиндрическая М8 на L=18 мм Вспомогательная конструкторская база 10

1.2 Анализ технологичности детали

Вал относится к деталям типа «вал».

Вал изготовлена из стали 45 (ГОСТ 1050–88), которая сравнительно хорошо обрабатывается резанием.

С точки зрения рационального выбора заготовки вал-шестерня относится к достаточно технологичным деталям. В качестве заготовки можно использовать прокат как наиболее дешёвый вид заготовки.

Геометрическая форма детали состоит из поверхностей, которые образованны вращением образующих относительно оси и торцов.

Поверхности открыты для подвода и перемещения режущего инструмента. Конфигурация детали не позволяет выполнить её полную обработку за один установ. Поэтому маршрут обработки будет складываться из ряда последовательных операций и переходов.

Конфигурация детали обеспечивает нормальный вход и выход инструмента.

Конструкция вала позволяет использовать типовые этапы обработки для большинства поверхностей.

Показатели точности и шероховатости находятся в экономических пределах: 6 квалитет точности и шероховатость Rа 0,63 мкм.

Возможна реализация принципа постоянства баз на основных операциях. Выбранные базы обеспечивают простое, удобное и надежное закрепление. Это позволяет применять сравнительно простые и дешевые приспособления.

Деталь обрабатывается в центрах и имеет достаточную жесткость, т.к. l/d < 10 (294/42 < 10).

Конструкция детали обеспечивает безударную обработку.

На основных операциях возможность применения стандартного режущего и мерительного инструментов и оснастки (резец проходной, резец контурный, резец канавочный, фреза червячная, фреза шпоночная, сверло центровочное, фреза торцевая, центра, линейка, штангенциркуль).

Конструктивные элементы не вызывают деформацию инструмента на входе и выходе.

В результате вышеизложенного деталь технологична.

1.3 Материал, его состав и его свойства. Режимы термообработки

Вал изготовлен из стали 45 ГОСТ 1050–88. Сталь 45 относится к группе углеродистых качественных конструкционных сталей. Это улучшаемая сталь с нормальным содержанием марганца. [ 1.17]

Таблица 1.2 Химический состав стали

Группа Марка стали С, % Si, % Mn, % S, % P, % Cr, % Ni, %
Не более
М 2 45 0,42–0,50 0,17–0,37 0,50–0,80 0,045 0,04 0,3 0,3

Таблица 1.3 Физико-механические свойства стали

Плотность с, кг/см3 Предел прочности увр, МПа Предел текучести ут, МПа Относительное удлинение д, % Абсолютное удлинение, % Твёрдость ан, кг/см2
0,00785 610 360 16 40 111…217 НВ 5

Таблица 1.4 Виды и режимы термообработки

Марка стали Отжиг Закалка Отпуск
Температура нагрева, Температура нагрева, Среда охлаждения Температура нагрева, Твёрдость HRCэ
Сталь 45 680 810…840 Вода 500…600 31…27

1.4 Определение массы изделия

Масса изделия определяется расчетным путем и корректируется по чертежу. Для этого конструкцию детали разбивают на простые геометрические фигуры и определяют их объём по формуле: [ 1.24]

для цилиндра:

. (1.1)

Затем путём алгебраического сложения определяется общий объём. Масса детали вычисляется по формуле:

. (1.2)

Определяем объём детали:

см3 .

см3 .

см3 .

см3 .

Определяем общий объём изделия.

(1.3)

(1.4)

Определяем массу детали:

кг.

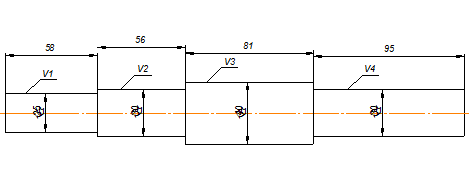

Рис. 1.2 Объем детали

1.5 Определение типа производства и партии запуска

Для предварительного определения типа производства используем заданный объём выпуска изделия и его массу.

По заданию годовой объём выпуска изделия составляет N=8000 шт. масса детали, определяем расчётным путём, равна

Используя эти данные, определяем тип производства – среднесерийный .

Среднесерийное производство характеризуется ограниченной номенклатурой изделий, изготовляемых периодически повторяющимися партиями.

Характерный признак среднесерийного производства – расчленение технологического процесса на отдельные самостоятельные операции, которые закреплены за определённым рабочим местом.

При среднесерийном производстве необходима переналадка технологического оборудования при переходе на изготовление деталей другой партии.

Для выполнения различных операций используются универсальные металлорежущие станки, оснащённые специальными, универсальными или универсально-сборочными приспособлениями. Находят применение специализированные, специально-автоматизированные станки. Широко используются станки с числовым программным управлением.

Целесообразно применять специальный режущий инструмент, а также специальный измерительный инструмент.

В среднесерийном производстве оборудование устанавливается или по ходу технологического процесса или по группам оборудования.

Квалификация рабочих в среднесерийном производстве ниже, чем в единичном.

Количество деталей в партии запуска определяем по формуле:

(1.5)

где N – годовой объём выпуска заданного изделия, шт.;

а – число дней, на которое необходимо иметь запас деталей (периодичность запуска – выпуска, соответствующая потребности сборки);

F – число рабочих дней в году.

а=1, 2, 5, 10 или 20 дней.

F=256 день.

Принимаем n=157 шт.

2. Технологическая часть

2.1 Выбор метода получения заготовки и его технико-экономическое обоснование

Для изделия можно применять заготовку, полученную из проката или методом горячей объёмной штамповки.

Вариант 1. Заготовка из проката.

Согласно точности и шероховатости обрабатываемой поверхности, определяем промежуточные припуски. За основу расчёта промежуточных припусков принимаем наибольший наружный диаметр Ш 40 h12. Назначаем последовательность обработки данной поверхности, выбираем табличный припуск для однократного точения h 12 – 1,4 мм.

Определяем расчетный диаметр заготовки:

мм. (2.1)

Стандартный прокат имеет Ш 42 мм.

Размер заготовки с отклонением Ш .

Определяем длину заготовки по формуле:

, (2.2)

вал термообработка заготовка производство

где LД – номинальная длина детали по рабочему чертежу, мм;

Zпод =2,0 мм – припуск на подрезание торцов.

мм.

Определяем объём заготовки по формуле с учетом максимальных размеров:

см3 , (2.3)

где DЗ – диаметр заготовки по плюсовым допускам, см.


Определяем массу заготовки по формуле:

, (2.4)

кг.

Определяем расход материала на одну деталь с учётом неизбежных технологических потерь на отрезку заготовок. Ширина реза при отрезке:

Число заготовок, исходя из принятой длины проката по стандартам, определяется по формуле:

Из проката длиной 4 м:

(2.5)

Получаем 13 заготовки из данной длины проката

Из проката длиной 7 м:

Получаем 23 заготовок из данной длины проката

Остаток дины определяется в зависимости от принятой длины проката:

из проката длиной 4 м:

(2.6)

(2.7)

из проката длиной 7 м:

Из расчётов на не кратность следует, что прокат длиною 7 м для изготовления заготовок более экономичен, чем прокат длиною 4 м. Потери на зажим при отрезке по отношению к длине проката составят:

(2.8)

Потери материала на длину торцевого обрезка проката в процентном соотношении к длине проката составят:

(2.9)

Общие потери (%) к длине выбранного проката:

(2.10)

Расход материала на одну деталь с учётом всех технологических неизбежных потерь определяем по формуле:

(2.11)

Определяем коэффициент использования материала:

. (2.12)

Определяем стоимость заготовки из проката:

, (2.13)

где СМ = 16 руб./кг – цена одного килограмма материала;

СОТХ = 2758 руб./т – цена 1 тонны отходов.

Вариант 2. Заготовка, изготовленная методом горячей объёмной штамповки на ГКМ.

Пользуясь таблицей 20. ГОСТ 7505–89 принимаем:

Степень сложности – С 1;

Группа стали – М 2;

Точность изготовления – Т 4;

Исходный индекс -14.

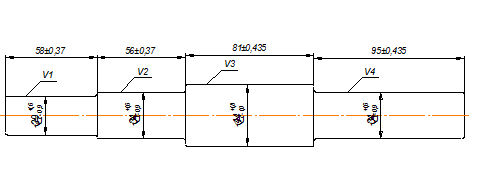

Рис. 1.3

С учётом табличных припусков определяем расчетные размеры заготовки:

, (2.14)

мм,

мм,

мм,

мм,

мм,

мм,

мм,

мм.

Таблица 2.1 Припуски на размеры заготовки

Категория размера Номинальное значение размера, мм Шероховатость, мкм Припуск, мм Предельные отклонения, мм Размер заготовки, мм
D1 25 0,63 2,0 29
D2 30 0,63 2,0 34
D3 40 10 2,0 44
D4 30 0,63 2,0 34
L1 58 10 2,0 60
L2 56 10 2,0 58
L3 85 10 2,0 85
L4 97 10 2,0 97

Определяем объем отдельных элементов заготовки по предельным размерам:

; (2.15)

см3 ;

см3 ;

см3 ;

см3 ;

Определяем массу заготовки:

, (2.16)

кг.

Определяем технологические потери на угар и облой:


, (2.17)

кг.

Определяем коэффициент использования материала:

, (2.18)

(2.19)

Определяем стоимость штампованной заготовки по формуле:

,

где См = 27 руб./кг – стоимость 1 кг штамповки;

СОТХ = 2758 руб./т – стоимость 1 тонны отходов.

,

Технико-экономические расчёты показывают, что заготовка, полученная методом горячей объёмной штамповки на ГКМ, более экономична по использованию материала, чем заготовка из проката, однако по себестоимости штампованная заготовка дороже, поэтому принимаем заготовку из горячекатаного круглого проката обычной точности.

2.2 Назначение технологических схем обработки поверхностей изделия

Таблица 2.2 Технологические схемы обработки поверхности

№ п/п Наименование поверхности Требуемые параметры Переходы (операции) Достижимые параметры
IT Ra, мкм IT Ra, мкм
1,19 Торцевая L=290 мм 12 10 Точение однократное 12 10
2,6,10,12,18 Фаска 1Ч45є 12 10 Точение однократное 12 10
3 Наружная цилиндрическая Ш 25 мм 6 0,63

Точение черновое

Точение чистовое

Шлифование предв.

Шлифование оконч.

12

10

8

6

10

3,2

1,25

0,63

22 Шпоночный паз 40х8х4 8 5 Фрезерование 8 5
4 Торцевая L=50 мм 12 10 Точение однократное 12 10
5 Наружная цилиндрическая Ш 24,5 мм 12 10 Точение однократное 12 10
7 Наружная цилиндрическая Ш 30 мм 6 0,63

Точение черновое

Точение чистовое

Шлифование предв.

Шлифование оконч

12

10

8

6

10

3,2

1,25

0,63

9,14 Наружная цилиндрическая Ш 29,5 мм 12 10 Точение однократное 12 10
11 Наружная цилиндрическая Ш 40 мм 12 10 Точение однократное 12 10
13 Торцевая L=81 мм 12 2,5 Точение однократное 12 2,5
15 Наружная цилиндрическая Ш 30 мм 6 0,63

Точение черновое

Точение чистовое

Шлифование предв.

Шлифование оконч.

12

10

8

6

10

3,2

1,25

0,63

Шлицы прямобочные 11 2,5 фрезерование 11 2,5
16 Торцевая L=87 мм 12 10 Точение однократное 12 10
17 Наружная цилиндрическая Ш 28,5 мм 12 10 Точение однократное 12 10
20 Фаска 1,6Ч45є 12 10 Сверление 12 10
21

Внутренняя цилиндрическая

Ш6,5 мм. На L=18 мм

12 10 Сверление 12 10
Резьба М8–7Н Резьбонарезание 10

2.3 Проектирование технологического процесса изготовления детали

2.3.1 Разработка маршрута обработки детали

Основные поверхности вращения обрабатываются начерно и начисто за токарную операцию с ЧПУ.

После термической операции (закалки) выполняются четыре круглошлифовальные операции, на которых достигается требуемая точность и шероховатость поверхностей. Контроль детали выполняется во время выполнения операций резанием и на окончательном этапе технологического процесса на отдельной операции контроля.

Маршрут обработки будет следующим:

000 Заготовительная.

005 Фрезерно-центровальная.

010 Токарная с ЧПУ.

015 Шлицефрезерная.

020 Шпоночно-фрезерная.

025 Сверлильная.

030 Термическая.

035 Круглошлифовальная.

040 Круглошлифовальная.

045 Круглошлифовальная.

050 Круглошлифовальная.

055 Контрольная.

2.3.2 Выбор оборудования

Оборудование выбираем исходя из вида обработки, размеров заготовки и детали, схем базирования, максимально используя технологические характеристики станка. Для выполнения токарной обработки применяем оборудование с ЧПУ. На остальных операциях, ввиду простых конфигураций обрабатываемых поверхностей, используем универсальные станки.

Модели станков и их основные технологические характеристики приведены ниже в таблицах.

Таблица 2.3. Характеристика оборудования

Параметры МР-71М
Значения
Диаметр обрабатываемой заготовки, мм 25–125
Длина обрабатываемой заготовки, мм 200–500
Число скоростей шпинделя фрезы 6
Пределы чисел оборотов шпинделя фрезы в минуту. 125–712
Наибольший ход головки фрезы (стола), мм. 220
Пределы рабочих подач фрезы (бесступенчатое регулирование), мм/мин 20–400
Число скоростей сверлильного шпинделя 6
Пределы чисел оборотов сверлильного шпинделя в минуту 238–1125
Ход сверлильной головки, мм 75

Пределы рабочих подач сверлильной головки

(бесступенчатое регулирование), мм/мин

20–300
Продолжительность холостых ходов, мин. 0,3

Мощность электродвигателя, кВт:

фрезерной головки

сверлильной головки

7,5/10

2,2/3

Габариты станка:

Длина, мм

Ширина, мм

3140

1630

Категория ремонтной сложности 7

Таблица 2.4

Параметры 16К20Ф3С39
Значения

Диаметр обрабатываемой заготовки, мм:

Над станиной

над суппортом

400

200

Длина обрабатываемой заготовки, мм 1000
Количество инструментов 6
Число оборотов шпинделя 35–1600
Число скоростей шпинделя (общее/ по программе) 12/9

Пределы рабочих подач, мм/мин:

Поперечное

Продольное

0–600

0–1200

Наибольшее перемещение суппорта, мм:

Поперечное

Продольное

210

930

Подача суппорта, мм/об

(мм/мин)

0,01–40

1–4000

Число подач Бесступенчатое регулирование

Скорость быстрого перемещения суппорта, мм/мин:

Поперечное

Продольное

2400

4800

Мощность электродвигателя, кВт: 10

Габариты станка:

Длина, мм

Ширина, мм

Высота, мм

Масса, кг

3000

1600

1600

3000

Таблица 2.5

Параметры 3Б12
Значения
Диаметр обрабатываемой заготовки, мм 200
Длина обрабатываемой заготовки, мм 500
Конус Морзе передней бабки №3
Наибольшее поперечное перемещение шлифовальной бабки, мм. 300
поперечная подача шлифовальной бабки на 1 ход стола, мм. 0,1–0,5
Угол поворота стола, град.
Диаметр шлифовального круга: 300
Число оборотов шпинделя шлифовальной бабки, об/мин 2500
Скорость перемещения стола (бесступенчатое регулирование), мм/мин 0,1–6
Число скоростей поводкового патрона Регулировка бесступенчатая
Пределы чисел оборотов поводкового патрона в минуту 78–800
Мощность электродвигателя, кВт: 7,5
Габариты станка:

3100 Х 2100

Таблица 2.6

Параметры 692М
Значения
Ширина фрезеруемого паза, мм 4–24
Длина фрезеруемого паза без переустановки, мм 5–300
Размеры стола, мм 800Х200
Число шпинделей 1

Расстояние от оси шпинделя, мм:

До вертикальных направляющих станины:

До поверхности стола (станины)

205

Количество скоростей шпинделя 12
Число оборотов шпинделя в минуту 375–3750
Продольная подача шпиндельной бабки (бесступенчатое регулирование), мм/мин. 450–1200
Мощность электродвигателя, кВт: 1,6–2,3
Габариты станка, мм: 1520Х1400

Таблица 2.7

Параметры 5350
Значения
Наибольший диаметр обрабатываемой заготовки, мм: 500
Высота центров, мм 250
Расстояние между центрами, мм. 750
Наибольший нарезаемый модуль, мм. 6
Наибольший диаметр фрезы, мм. 150
Расстояние между осями шпинделей, изделия и фрезы, мм. 40–140
Наибольшая длина фрезерования, мм. 675
Число нарезаемых зубьев 4–20
Пределы чисел оборотов шпинделя фрезы в минуту 80–250
Количество ступеней чисел оборотов шпинделя фрезы 6
Пределы подач, мм/об. 0,63–5
Число ступеней подачи 10
Диаметр отверстия шпинделя, мм. 106
Диаметр оправки фрезы, мм. 27; 32; 40.
Скорость обратного хода каретки, мм/мин. 1,92
Мощность электродвигателя привода червячной фрезы, кВт. 7,5

Габариты станка, мм:

Длина

Ширина

2330

1500

Таблица 2.8

Параметры 2Н125
Значения
Наибольший диаметр сверления по стали, мм 25
Наибольшее усиление подачи, кГ 900
Расстояние от шпинделя до плиты, мм 690–1060
Расстояние от центра шпинделя до вертикальных направляющих станины, мм 250
Наибольшее расстояние от торца шпинделя до стола, мм 700
Количество ступеней оборотов шпинделя 12
Пределы чисел оборотов в минуту 45–20000
Наибольшее перемещение шпинделя, мм 200
Количество ступеней подач 9
Пределы подач шпинделя, мм/об 0,1–1,6
Размеры стола, мм 400Х450
Мощность электродвигателя, кВт: 2,2
Габариты станка: 1130 Х 805

2.3.3 Выбор технологических баз

При разработке технологических операций особое внимание уделяем выбору баз, так как от их правильного выбора зависит точность обработки и выполнение технических требований чертежа.

Одним из наиболее сложных и принципиальных разделов проектирования технологического процесса механической обработки является назначение технологических баз. От правильного решения данного вопроса в значительной степени зависят:

– фактическая точность выполнения размеров, заданных конструктором;

– правильность взаимного расположения обрабатываемых поверхностей;

– степень сложности и конструкция необходимых приспособлений, режущих и измерительных инструментов.

Принцип постоянства баз заключается в том, что при разработке технологического процесса необходимо стремиться к использованию одной и той же технологической базы, не допуская без особой необходимости смены баз, не считая смены черновой базы.

Принцип совмещения баз предусматривает, чтобы в качестве технологической базы по возможности использовать поверхность, являющуюся измерительной базой или конструкторской.

В нашем случае, основной конструкторской базой являются цилиндрические поверхности 7 и 15. Основной измерительной базой ось центров. На первой операции, используя черновую базу наружную поверхность заготовки обрабатываем центровые отверстия.

На всех последующих операциях базой будут центровые отверстия и наружные цилиндрические поверхности 7 и 15.

Таким образом, основные принципы базирования выполнены.

Выбранные базы указываем условно по ГОСТ 3.1107–81 на эскизах обработки.

2.3.4 Выбор технологической оснастки, режущего инструмента и контрольно-измерительных средств

При выборе приспособлений учитываем тип производства и формулу зажимаемой поверхности, вид обработки и требуемую точность. Для среднесерийного производства выбираем технологическую оснастку, обеспечивающую повышение производительности по сравнению с базовым вариантом.

Выбор вспомогательного инструмента зависит от типа станка и конструкции режущего инструмента; выбор производим по справочникам и соответствующим ГОСТам. Конструкция и размеры режущего инструмента предопределяются видом обработки, размерами обрабатываемой поверхности, свойствами материала заготовки, требуемой точности и шероховатости обработки.

При обработке заготовки из легированной стали используем инструмент с пластинами из твёрдого сплава Т15К6 и Т5К10 – резцы, фрезы червячные, фрезы шпоночные:

Инструмент из быстрорежущей стали Р6М5 – свёрла центровочные.

При выборе контрольно-измерительных средств учитываем точность измеряемой поверхности, её формы и размеры: используем в основном, стандартные измерительные инструменты и стандартные контрольные приспособления для проверки биения.

2.4 Расчёт припусков и межоперационных размеров

2.4.1 Расчёт аналитическим методом

Расчёт выполняем для поверхности 7 и 15: ш30 h6 ().

Исходные данные:

заготовка – прокат;

материал – Сталь 45.

Последовательность обработки поверхности следующая:

– точение черновое h 12;

– точение чистовое h 10;

– шлифование предварительное h 8;

– шлифование окончательное h 6.

По таблицам определяем элементы минимального припуска по каждому переходу Rz, H, с, и записываем их в графы 2, 3,4, таблицы 2.9. Величина пространственных отклонений при обработке в центрах определяется по формуле:

= (2.4.1)

,

при, при Ш30, мкм=0,1325 мм. Принимаем

где сц = 0,25 мм; [ 2. с. 69]

Пространственные отклонения при черновом точении:

, (2.4.2)

где Ку = 0,06 – после чернового точения;

Ку = 0,04 – после чистового точения;

Ку = 0,02 – после шлифования.

с1 -после точения чернового;

с2 -после точения чистового;

с3 -после шлифования.

Погрешность установки заготовки еу = 0, т.к. обработка ведётся в центрах.

Рассчитываем величину минимального припуска по формуле: [ 2. с. 65]


(2.4.3)

и заносим эти данные в графу 6.

Рассчитываем минимальные размеры по формуле и заносим результаты в графу 7:

. (2.4.4)

.

Определяем максимальные размеры и заносим в графу 9:

. (2.4.5)

Определяем фактические минимальные припуски по формуле и результаты заносим в графу 10:


. (2.4.6)

Определяем фактические максимальные припуски по формуле и результаты заносим в графу 11:

. (2.4.7)

Определяем величину номинального диаметра заготовки по формуле:

. (2.4.8)

Определяем общий номинальный припуск по формуле:

(2.4.9)

Таблица 2.9 Сводная таблица данных

Операции и переходы Элементы припуска, мкм Допуск T, мкм Минимальные припуски , мкм Расчетный диаметр, мм Предельные значения припусков, мкм.
Rz H с
1 2 3 4 5 6 7 8 9 10 11
Заготовка 150 250 580 1300 - 32,5 32,5 33,8 - -
Точение черновое 50 50 35 620 30,54 30,54 31,16 1960 2640
Точение чистовое 30 30 24 100 30,27 30,27 30,37 270 790
Шлифование предварительное 10 20 12 62 30,1 30,1 30,162 170 208
Шлифование окончательное 5 15 - 16 30,02 30,02 30,036 80 126
У 2480 3764

2.4.2 Табличный метод

Определяем межоперационные размеры по формуле: [ 1. с. 39]


(2.4.10)

Значения припусков и операционных размеров приведены в таблице

Таблица 2.10 Припуски и операционные размеры

№ поверхности Наименование поверхности Переходы (операции) Припуск Пi , мм Допуск Ti , мм Операционный размер
1 2 3 4 5 6
3 Наружная цилиндрическая Ш25 мм Заготовка - 1,15 Ш26,46
Точение черновое 1,1 0,13 Ш25,36
Точение чистовое 0,2 0,052 Ш25,16
Шлифование предварительное 0,10 0,021 Ш25,06
Шлифование окончательное 0,06 0,014 Ш25

2.5 Расчет режимов резания и основного времени

Операция 005 Фрезерно-центровальная

Исходные данные:

Станок МР71-М, приспособление – для фрезерования.

Материал режущей части фрезы Т15К6.

Глубина резания максимальная: tmax = 2,2 мм.

1. Переходы:

1).Закрепить, установить. Снять деталь;

2).Фрезеровать два торца одновременно;

3).Сверлить два центровочных отверстия одновременно.

Переход 2. Фрезерование торцов 1, 19.

Расчет режимов резания:

1) Выбор подачи: [ 6. с. 69,72,73]

S Zm = 0,1 мм/зуб.

2) Скорость резания:

Vтаб =266 м/мин;

м/мин.

3) Частота вращения шпинделя:

об/мин.

Корректируем по паспортным данным станка. Принимаем n = 700 об/мин.

4) Мощность, необходимая для резания:

кВт.

5) Минутная подача:

мм/мин

Корректируем минутную подачу по паспорту станка. Принимаем =530 мм/мин.

6) Находим фактическую скорость резания:

Уточняем подачу на зуб:

7) Расчётная длина фрезерования:

42 мм;

7,5 мм

мм

8) Расчет основного времени на фрезерование:

мин.

Переход 3. Сверление центровых отверстий.

Исходные данные:

а) Глубина резания t = 2 мм.

б) Число ходов

в) Группа подачи –3.

Расчет режимов резания:

1) Выбор подачи:

Так как тогда: [ 6. с. 107]

Sт = SФ = 0,05 мм/об.

2) Скорость резания:

V таб = 32 м/мин; [ 6. с. 111]

м/мин.

3) Частота вращения шпинделя:

об/мин.

Корректируем частоту вращения по паспорту станка. Принимаем n = 1125 об/мин.

4) Мощность, необходимая для резания:

Nтаб = 0,6 кВт.

5) Минутная подача:

мм/мин.

6) Находим фактическую скорость резания:

;


.

7) Определяем длину рабочего хода:

принимаем

8) Расчет основного времени:

мин.

9) Расчёт времени на фрезерно-центровальную операцию:

Операция 010 Токарная с ЧПУ.

Исходные данные:

Модель станка – 16К20Ф3С39;

Материал режущей части резца Т15К6;

Переходы:

1. Установить, снять заготовку;

2. Точить цилиндрические поверхности начерно;

3. Точить цилиндрические поверхности начерно;

4. Точить цилиндрические поверхности начисто;

5. Точить канавки;

6. Точить цилиндрические поверхности начисто;

7. Точить канавки;

Переход 2.

Й. Точение черновое

1) Находим табличное значение подачи: [ 7. с. 48]

Sот = 0,61 мм/об t = 1,0 мм

2) Находим фактическую подачу с учетом поправочных коэффициентов

Sф = 0,61× 1,0×1,0 ×1,0× 1,0 × 0,8 × 0,9 × 1,0 × 1,0 × 1,0 = 0,44 мм/об

3) Находим табличную скорость и мощность резания

Vт = 153 м/мин

Nт = 10,0 кВт

.

4) Определяем частоту вращения шпинделя по формуле:

Принимаем nmax = 881 об/мин; nmin = 629 об/мин.

nср = об/мин.

5) Находим фактическую скорость резания:

6) Определяем фактическую мощность резания:


Kn = 1,0

7) Находим минутную подачу:

ср

Sм max = 0,61 × 755 = 460 мм/мин.

Расчет основного времени:

мин.

мин.

мин.

Переход 3.

Й. Точение черновое

1) Находим табличное значение подачи: [ 7. с. 48]

Sот = 0,61 мм/об t = 1,0 мм

2) Находим фактическую подачу с учетом поправочных коэффициентов

Sф = 0,61× 1,0×1,0 ×1,0× 1,0 × 0,8 × 0,9 × 1,0 × 1,0 × 1,0 = 0,44 мм/об

3) Находим табличную скорость и мощность резания

Vт = 153 м/мин Nт = 10,0 кВт


.

4) Определяем частоту вращения шпинделя по формуле:

Принимаем nmax = 1057 об/мин; nmin = 629 об/мин.

nср = об/мин.

5) Находим фактическую скорость резания:

6) Определяем фактическую мощность резания:

Kn = 1,0

7) Находим минутную подачу:

ср

Sм max = 0,61 × 843 = 514 мм/мин.

Расчет основного времени:

мин.

мин.

мин.

Переход 4.

Й. Точение чистовое.

1) Находим табличное значение подачи: Sт = 0,17 мм/об; t = 0,14 мм.

2) Находим фактическую подачу с учетом поправочных коэффициентов

Sф = 0,17× 1,0×1,0 ×1,0× 1,0 × 1,0 × 1,0 × 1,0 × 1,0 × 1,0 = 0,17 мм/об

3) Находим табличную скорость резания:

Vт = 350 м/мин

4) Определяем частоту вращения шпинделя по формуле:

Принимаем n = 1150 об/мин;

5) Находим минутную подачу

Sм max = 0,17 × 1150 = 302 мм/мин.

Расчет основного времени:

мин.

мин.

мин.

Переход 5.

Й. Точение канавок.

1) Находим табличное значение подачи

Sт = 0,33 мм/об

2) Находим табличную скорость и мощность резания [ 7. с. 58]

Vт = 203 м/мин

Nт = 7,5 кВт

.

4) Определяем частоту вращения шпинделя по формуле:

5) Находим фактическую скорость резания

6) Определяем фактическую мощность резания:

Kn = 1,0

7) Находим минутную подачу:

ср

Sм max = 0,33 × 1263 = 416 мм/мин.

Расчет основного времени:

мин.

мин.

мин.

мин.

Переход 6.

Й. Точение чистовое.

1) Находим табличное значение подачи: Sт = 0,17 мм/об;

2) Находим фактическую подачу с учетом поправочных коэффициентов

Sф = 0,17× 1,0×1,0 ×1,0× 1,0 × 1,0 × 1,0 × 1,0 × 1,0 × 1,0 = 0,17 мм/об

3) Находим табличную скорость резания:

Vт = 350 м/мин

4) Определяем частоту вращения шпинделя по формуле:

Принимаем n = 1400 об/мин;

5) Находим минутную подачу

Sм max = 0,17 × 1400 = 357 мм/мин.


Расчет основного времени:

мин.

мин.

мин.

Переход 7.

Й. Точение канавок.

1) Находим табличное значение подачи

Sт = 0,33 мм/об

2) Находим табличную скорость и мощность резания [ 7. с. 58]

Vт = 203 м/мин

Nт = 7,5 кВт

.

4) Определяем частоту вращения шпинделя по формуле:

5) Находим фактическую скорость резания


6) Определяем фактическую мощность резания:

Kn = 1,0

7) Находим минутную подачу:

ср

Sм max = 0,33 × 1520 = 502 мм/мин.

Расчет основного времени:

мин.

мин.

мин.

мин.

+++++


0,886+0,896+0,58+0,431+0,59+0,359=3,742 мин

Операция 015 Шлицефрезерная.

Расчет выполняем по нормативам [10] Шлицы;

Фреза червячная Ш70;

Длина рабочего хода:

Подача на оборот детали карта 3–2

Som =1.2 мм /об;

Скорость резания:

Vt =35 м / мин; V = 3 5 • 1,2 = 42 м / мин

Частота вращения фрезы:

Принимаем по паспорту

Фактическая скорось резания:

Определяем основное время:

Операция 020 Шпоночно-фрезерная.

Переходы:

1. Снять, установить и закрепить заготовку.

2. Фрезеровать паз

Материал заготовки – сталь 45; 241 НВ

Режущий инструмент: Фреза шпоночная Р6М5 D = 8 мм; z=2

Станок – шпоночно-фрезерный 692М

Переход 2

Определяем глубину резания t, мм на один проход.

t=0,5 мм при i=8

Скорость резания: Vт=22,3 м/мин [9, с. 342, к198]

n= 1180 мин-1 ; Sм=472 мм/мин

Поправочные коэффициенты:

К t v = К tn = Кtsм = 0,88 [9, к. 198]

Коv = Коп = Коsм = 1,0

Расчетная скорость резания:

Vp = = 19,6 м/мин;

Число оборотов шпинделя

n =hт × Kn × Kвn = = 1038 мин-1

принимаем по паспорту станка

n=950 мин-1

действительная скорость резания

Vд = / 1000 = 14,9 м/мин

Sм = =415,36 мм/мин

Sм ==456 мм/мин

Определяем подачу на зуб

Sz =Sм/nZ = 450/= 0,24 мм/зуб

Назначаем стойкость фрезы

Т=80 [4, с. 290, т. 40]

Определяем силу резания

Рz = 10Срtх Szy Bu Z/Dq nw мр,

Ср=68,2; х=0,86; у=0,72; u = 1,0; q = 0,86; w=0

Кмр =(980/750)0,3 = 1,08

Определяем 6 м крутящий момент

Мкр= Рz × D/2 × 100= 263,6 × 5/2 × 100=6,59Н × м

Мощность резания

Nр =Рz × V/1020 × 60 = 263,6 × 14,9/1020 × 60= 0,06 кВт

Мощность на шпинделе станка


Nшп = Nд × з= 1,6 × 0,85=1,36 кВт

Nрез < Nшп Nст = 3.3 × 0.8=2.4 кВт

0,06<1,36

Основное время при обработке паза:

То =Lрх/ Sм × I =36 × 8/456=0,63 мин

Операция 025 Вертикально-сверлильная

Переход 2: Сверление отверстия ш6,7 мм

Глубина резания D/2. t=3,35 мм

Определяем табличную подачу:

Табличная подача , мм/об

Принимаем

= 0,14 мм/об

Корректируем подачу с учетом поправочных коэффициентов:

Табличная скорость резания v, м/мин

Поправочные коэффициенты:

Расчетная скорость резания:

Частота вращения шпинделя:

Фактическая скорость резания:

Проверяем достаточна ли мощность станка:

По мощности резания:

Обработка возможна

Длинна рабочего хода:

где lо = 18 мм, длина обрабатываемой поверхности

l2 = 2,01 мм длина врезания инструмента

l3 = 0 мм, длина перебега инструмента

Основное время автоматической работы станка:

Переход 3: Нарезание резьбы М8

Определяем табличную подачу:

Табличная подача , мм/об

Принимаем

= 1,0 мм/об

Табличная скорость резания v, м/мин

Поправочные коэффициенты:

Расчетная скорость резания:

Частота вращения шпинделя:

Nтабл = 355 об/мин

Коэффициент поправочный: Кn = 1,0

N=355· 1,0 = 355 об/мин

Фактическая скорость резания:

Длина рабочего

где l = 18 мм, длина обрабатываемой поверхности

lвсп = 4 мм, длина врезания инструмента

Основное время работы станка:

Общее время на операцию:

Операция 035 Круглошлифовальная

Переходы:

1. Снять, установить и закрепить заготовку

2. Шлифовать поверхности предварительно

Исходные данные:

Материал заготовки – сталь 45;

Метод шлифования – с непрерывной радиальной подачей (автоматическая)

Диаметр до обработки d1 = 30,27 мм

Диаметр после обработки d2 = 30,1 мм

Станок круглошлифовальный мод. 3Б12

Выбор характеристик шлифовального круга

1) Размеры шлифовального круга:

Диаметр Dk = 250 мм (по паспорту станка)

Высота (ширина) Вк = 60 мм (по паспорту станка)

2) Принятая форма круга – ПП (прямого профиля)

Материал – 24А (электрокорунд белый)

3) Характеристики круга:

Зернистость – 25 [ 3. с. 245, табл. 161]

Твердость – С1 [ 3.с. 249]

Номер структуры – 5 [ 3.с. 249, табл. 167]

Связка – керамическая К5 [ 3.с. 247]

Допустимая окружная скорость Vк = 35 м/с

Полное обозначение круга

ПП 250Ч60 24А 25Н С1 5 К5 35 м/с 1 кл. А ГОСТ 2424–83

Таблица 2.11. Расчет режимов резания

D L t i S n Vм/с To
0,085 - 1 30,6 0,169

1. Расчетный диаметр круга D = Dk = 250 мм

Расчетная частота вращения круга:

Принимаем по паспорту станка nкр = 2340 об/мин

Фактическая скорость резания:

2. Расчетный диаметр заготовки Dз = d1 = 30,27 мм

Табличная окружная скорость заготовки:

Vз = 20…40 м/мин [ 3. с. 301, табл. 55]

Принимаем Vз = 25 м/мин

Частота вращения заготовки:

(находится в паспортных пределах)

3. Табличная врезная (радиальная) подача на 1 оборот заготовки:

Sрад = 0,001…0,005 мм/об

Принимаем радиальную подачу:

Sрад = 0,005 мм/об

Скорость минутной врезной подачи:

(находится в паспортных пределах)

4. Диаметры до и после обработки (по исходным данным):

d1 = 30,27 мм, d2 = 30,1 мм

Припуск на шлифование (на сторону):

Расчетная длина хода L = h = 0,03 мм

5. Число рабочих ходов i = 1

Коэффициент, учитывающий время на выхаживание:

K = 1,2…1,3

Принимаем K = 1,3

6. Основное время на операцию:

Операция 040 Круглошлифовальная

Переходы:

1. Снять, установить и закрепить заготовку.

2. Шлифовать поверхность предварительно

Материал заготовки – сталь 45; 241 НВ

Станок – кругло-шлифовальный 3Б12

Переход 2:

Выбираем абразивный инструмент:

Диаметр круга ш 600 мм, ширина В=40 мм, принятая форма круга – ПП (с выточкой), материал 24А, твердость С1, зернистость 25, номер структуры 5, связка К5, скорость вращательного движения v= 35 м/с

ПП 600Ч40 24А 25Н С1 5 К5 35 м/с 1 кл ГОСТ 2424–83

1) Определяем скорость вращательного движения круга м/с

=35 м/с

2) Определяем частоту вращения круга , об/мин

где – скорость вращения круга (м/с); – диаметр круга (мм)

=1114 об/мин

Корректируем частоту вращения по паспорту станка =1112 об/мин

Определяем скорость вращения заготовки

=(15–35) м/мин

=25 м/мин.

3) Определяем частоту вращения заготовки , об/мин

об/мин

Определяем глубину шлифования t, мм

t=0,005 мм

4) Определяем продольную подачу S мм/об

S=(0,3–0,4) В

где В - ширина круга (мм) 63

S=0,4 × 40=16 м/мин

Находим минутную подачу:


=263 × 16 = 4208 м/мин

Расчетная длина хода стола L=95–0,4 × 40=79 мм

5) Припуск на шлифование (на сторону):

Коэффициент, учитывающий, дополнительные ходы на выхаживание:

K = 1,2…1,4

Принимаем K = 1,4

Число ходов, включая выхаживание:

6) Определяем основное время , мин

– продольная подача, 4208 мм/мин.

L – длина обрабатываемой хода стола, 79 мм

Операция 045 Круглошлифовальная

Переходы:

1. Снять, установить и закрепить заготовку

2. Шлифовать поверхности окончательно

Исходные данные:

Материал заготовки – сталь 45;

Метод шлифования – с непрерывной радиальной подачей (автоматическая)

Диаметр до обработки d1 = 30,1 мм

Диаметр после обработки d2 = 30,02 мм

Станок круглошлифовальный мод. 3Б12

Выбор характеристик шлифовального круга

1) Размеры шлифовального круга:

Диаметр Dk = 250 мм (по паспорту станка)

Высота (ширина) Вк = 60 мм (по паспорту станка)

2) Принятая форма круга – ПП (прямого профиля)

Материал – 24А (электрокорунд белый)

3) Характеристики круга:

Зернистость – 25 [ 3. с. 245, табл. 161]

Твердость – С1 [ 3.с. 249]

Номер структуры – 5 [ 3.с. 249, табл. 167]

Связка – керамическая К5 [ 3.с. 247]

Допустимая окружная скорость Vк = 35 м/с

Полное обозначение круга

ПП 250Ч60 24А 25Н С1 5 К5 35 м/с 1 кл. А ГОСТ 2424–83

Таблица 2.11. Расчет режимов резания

D L t i S n Vм/с To
0,085 - 1 30,6 0,277

3. Расчетный диаметр круга D = Dk = 250 мм

Расчетная частота вращения круга:

Принимаем по паспорту станка nкр = 2340 об/мин

Фактическая скорость резания:

4. Расчетный диаметр заготовки Dз = d1 = 30,1 мм

Табличная окружная скорость заготовки:

Vз = 20…40 м/мин [ 3. с. 301, табл. 55]

Принимаем Vз = 40 м/мин

Частота вращения заготовки:

(находится в паспортных пределах)

5. Табличная врезная (радиальная) подача на 1 оборот заготовки:

Sрад = 0,001…0,005 мм/об

Принимаем радиальную подачу:

Sрад = 0,001 мм/об

Скорость минутной врезной подачи:

(находится в паспортных пределах)

6. Диаметры до и после обработки (по исходным данным):

d1 = 30,1 мм, d2 = 30,02 мм

Припуск на шлифование (на сторону):

Расчетная длина хода L = h = 0,085 мм

7. Число рабочих ходов i = 1

Коэффициент, учитывающий время на выхаживание:

K = 1,2…1,3

Принимаем K = 1,3

8. Основное время на операцию:

Операция 050 Круглошлифовальная

Переходы:

1. Снять, установить и закрепить заготовку.

2. Шлифовать поверхность предварительно

Материал заготовки – сталь 45; 241 НВ

Станок – кругло-шлифовальный 3Б12

Переход 2:

Выбираем абразивный инструмент:

Диаметр круга ш 600 мм, ширина В=40 мм, принятая форма круга – ПП (с выточкой), материал 24А, твердость С1, зернистость 25, номер структуры 5, связка К5, скорость вращательного движения v= 35 м/с

ПП 600Ч40 24А 25Н С1 5 К5 35 м/с 1 кл ГОСТ 2424–83

5) Определяем скорость вращательного движения круга м/с

=35 м/с

Определяем частоту вращения круга , об/мин

где – скорость вращения круга (м/с); – диаметр круга (мм)

=1114 об/мин

Корректируем частоту вращения по паспорту станка =1112 об/мин

Определяем скорость вращения заготовки

=(15–35) м/мин

=25 м/мин.

6) Определяем частоту вращения заготовки , об/мин

об/мин

Определяем глубину шлифования t, мм

7) Определяем продольную подачу S мм/об

S=(0,3–0,4) В

где В-ширина круга (мм)

S=0,3 × 40=12 м/мин

Находим минутную подачу:

=265 × 12 = 3180 м/мин

Расчетная длина хода стола L=95–0,4 × 40=79 мм

5) Припуск на шлифование (на сторону):

Коэффициент, учитывающий, дополнительные ходы на выхаживание:

K = 1,2…1,4

Принимаем K = 1,4

Число ходов, включая выхаживание:

6) Определяем основное время , мин

– продольная подача, 3180 мм/мин.

L – длина обрабатываемой хода стола, 79 мм

2.6 Нормирование операции

Операция 005 Фрезерно-ценровальная

Исходные данные:

Обрабатываемый материал: сталь 45.

Масса заготовки – 3,39 кг.

Величина партии изделий .

Станок – фрезерно-центровальный мод. МР-71М.

Способ установки детали- в тисках ГОСТ 21167–75.

Расчет норм времени

1.

2. Определяем вспомогательное время

=0,17 мин.

3. =0,08+0,06=0,14 мин.

4. К=0,5

5.

6. Общее вспомогательное время на операцию:

7. Определяем время на обслуживание рабочего места и отдыха в долях от оперативного время:

a обс. = 5%; аотл =3,5%.

8. Определяем подготовительно-заключительное время:

Тпз =10 мин

9. Норма штучного времени на операцию:

10. Величина операционной партии изделий nоп = 157 шт. (по исходным данным)

11. Штучно – калькуляционное время:

010 Токарная с ЧПУ

Исходные данные:

1. Наименование операции: токарно-винторезная.

2. Станок: токарно-винторезный с ЧПУ.

3. Модель станка: 16К20Ф3С39 (наибольший диаметр обрабатываемой заготовки над суппортом 200 мм).

4. Модель устройства ЧПУ – «Электроника НЦ-31».

5. Наименование детали – вал.

6. Обрабатываемый материал: сталь 45, масса - 3,39 кг.

7. Способ установки детали - в поводковом патроне, в центрах.

8. Количество инструмента в наладке – 4.

Расчёт норм времени на данную операцию.

1. Время на организационную подготовку:

Получить наряд, чертёж, инструмент – 4,0 мин.

Ознакомиться с работой, чертежом, технологической документацией, осмотреть заготовку – 2,0 мин.

Инструктаж мастера – 2,0 мин.

Итого: мин.

2. Время на наладку станка, приспособлений, инструмента, программных устройств:

Установить и снять – 4,5 мин.

Подключить приспособление с механизированным зажимом к пневмосети - 2,5 мин.

Установить и снять инструментальный блок или отдельный режущий инструмент. Время на один инструмент(блок) – 0,4 мин. Так-так у нас два инструментальных блока, 0,4+0,4=0,8 мин.

Установить программоноситель в считывающее устройство и снять – 10,0 мин.

Проверить работоспособность считывающего устройства перфоленты – 7,6 мин.

Установить исходные координаты Х и Y (настроить нулевое положение) по боковой поверхности – 1,8 мин.

Настроить устройство для подачи СОЖ – 0,5 мин.

мин.

3. Пробная обработка детали

5,3 мин.

Итого: подготовительно – заключительное время на партию деталей.

мин.

4. Вспомогательное время на установку и снятие детали

0,22 мин.

5. Вспомогательное время, связанное с операцией

0,32 мин

6. Вспомогательное время на контрольные измерения

мин.

7. Время на обслуживание рабочего места, отдых и личные потребности

8. Общее вспомогательное время на операцию:

мин.

9. Определяем штучное время:

мин.

10. Штучно-калькуляционное время:

мин

Операция 015 Шлицефрезерная.

Основное время Т0 =3,02 мин.

1. Определяем вспомогательное время

Тв =0,7 мин.

2. Топ = То + Тв =3,02+0,7=3,72 мин. – оперативное время.

3. Определяем время на обслуживание рабочего места

Тобс =4,5% Топ Тобс =0,09 мин.

4. Определяем время на отдых и личные потребности.

Тотл =5% Топ ; Тотл =0,1 мин.

5. Определяем норму штучного времени.

6. Определяем подготовительно заключительное время

Тп .з = 36 мин.

6. Определяем норму штучно-калькуляционного времени.

Операция 020 Шпоночно-фрезерная.

1. Определяем вспомогательное время на операцию , мин

2. Определяем оперативное время , мин

=3,9 мин

=0,65 мин

3. Определяем время на обслуживание рабочего места, отдых и личные надобности.

= 3,5%

=4%

4. Определяем норму штучного времени , мин

=0,65 мин

=0,63 мин

5. Определяем подготовительно-заключительное время на партию деталей

=17 мин

6. Определяем штучно калькуляционное время

:

Операция 025 Вертикально-сверлильная

1. Определяем вспомогательное время на операцию , мин

=0,32 мин

=0,05 мин

2. Определяем время на обслуживание рабочего места, отдых и личные надобности.

= 4%

=4%

3. Определяем норму штучного времени , мин

=0,25 мин

=0,37 мин

4. Определяем подготовительно-заключительное время на партию деталей

=29 мин

5. Определяем штучно калькуляционное время:

Операция 035 Круглошлифовальная.

Исходные данные:

Масса заготовки 3,39 кг

Установка заготовки – в центрах с хомутиком

Величина операционной партии изделий Поп =157 шт.

Контроль диаметрального размера – скобой

Станок круглошлифовальный мод. 3Б12 (наибольший диаметр устанавливаемой заготовки 200 мм)

Подача – автоматическая.

Расчет норм времени

Основное время То = 0,169 мин

1. Туст = 0,28 мин [карта 6, поз. 2]

2. tп = 0,37 мин [карта 44, поз. 46]

3. tизм = 0,09 мин [карта 86, поз. 25]

tизм = То (0,09 = 0,09), но в данном случае время на измерения в норму включаем.

4. К = 1 [карта 87]

5. Суммарное вспомогательное время на переход:

Тп = tп + tизм · К = 0,37+0,09 · 1 =0,46 мин

6. Общее вспомогательное время на операцию:

Тв = Туст + Тп = 0,28 + 0,46 =0,74 мин

7. а обс = 9% [карта 45]

8. Тп.з = 7+6+1+7=30 мин [карта 45, поз. 2,6,7,10]

9. Определяем а от.л при автоматической подачи:

Оперативное время Топ = То + Тв = 0,169 + 0,74 = 0,91 мин

а от.л = 4% [карта 88]

10.Норма штучного времени на операцию:

11.Величина операционной партии изделий nоп = 157 шт. (по исходным данным)

12.Штучно – калькуляционное время:

.

3. Конструкторская часть

3.1 Конструирование станочного приспособления

3.1.1 Силовой расчет приспособления

Проектируемое приспособление предназначено для фрезерования шпоночного паза на шпоночно-фрезерной операции.

Исходные данные для расчета:

– содержание операции: фрезерование шпоночного паза

– способ базирования заготовки: цилиндрической поверхностью

D = 25 мм на опорную призму с< б =90є

– режимные параметры обработки из п. 2.5:

t =4 мм; i = 8; Sм = 456 мм/мин; n=950 мин-1 ; V=14,9 м/мин; Sz = 0,24 мм/зуб

Для определения величины требуемой силы зажима разрабатываем схему действия силы на заготовку.

Со стороны шпоночной фрезы на заготовку действуют силы Рz, Рх, Ру, сдвигающие ее относительно опорной призмы.

Этим силам противодействуют:

– со стороны зажимного элемента сила зажима W, прижимающая заготовку к опорной призме;

– силы трения Wf в местах контакта базовой поверхности заготовки с зажимным и опорным элементами, удерживающими ее от сдвига.

При действии всех сил заготовка должна находиться в равновесии.

Учитывая способ базирования заготовки, характер и направление действия на нее всех сил, а также надежность закрепления, величину требуемой силы зажима заготовки рассчитываем по формуле:

Wсум=(К · √Рz2 +Рх2 +Ру2 ) / f1 +f2 /sinб/2,


где К - коэффициент заноса

f 1, f2 – коэффициенты трения в местах контакта базовой поверхности заготовки с зажимным и опорным элементами соответственно.

б – угол призмы в градусах; б = 900

Принимаем f 1=f2 =0,16 – при контакте обработанной поверхности заготовки с опорой и зажимным элементом

К = Ко · К1 · К2 · К3 · К4 · К5 · К6 ,

К0 =1,5 – гарантированный коэффициент заноса

К1 =1 – при чистовой обработке

К2 =1,6…1,8 – коэффициент, учитывающий затупления шпоночной фрезы при фрезеровании стали;

Принимаем К2 =11,7

К3 =не учитывается при непрерывном фрезеровании

К4 =1,0 – при использовании пневмоцилиндра двухстороннего действия

К5 – не учитывается пи механизированном зажиме

К6 -не учитывается при отсутствии момента, поворачивающего заготовку относительно опоры

К=1,5 · 1 · 1,7 · 1=2,55

Главную составляющую силы резания берем из п. 2.5.

Рz =263,6Н

Величины остальных составляющих силы резания радиальной Ру и осевой Рх устанавливаем из соотношения с главной составляющей Рz.

Ру=(0,3…0,4) Рz. [4, т. 42, с. 292]

Рх =(0,5…0,55) Рz.

Ру=0,4 Рz. = 0,4 · 263,6=105,44Н

Рх =0,55 Рz = 0,55 · 263,6 =144,98Н

Рассчитываем силу W по формуле.

W =2,55 · √263,62 +144,982 +105,442 / 0,16+0,16/0,707 = 2105Н

3.1.2 Описание конструкции и принципа действия

Анализируем исходные данные

Тип производства – среднесерийное

Тип привода – механизированный

Расчетная величина зажимной силы W=2105Н. выбираем тип зажимного механизма и привода. Для приспособления, работающего в условиях среднесерийного производства с требуемой величиной зажимной силы, принимаем рычажный зажимной механизм с передаточным отношением сил i =1,67

Выбираем тип привода.

Принимаем механизированный пневматический привод с пневмоцилиндром двухстороннего действия.

Передача сил со штока на заготовку будет производиться по схеме: шток-рычаг-заготовка.

На основании схемы действия сил по известной силе W определяем величину расчетной исходной силы на штоке пневмоцилиндра D.

Для рычажного зажимного механизма величина силы, действующей со стороны штока на рычаг рассчитываем по формуле:

Q =W /i · ŋ,

где ŋ – КПД рычажного зажимного механизма, принимаем ŋ = 0,95

Q = 2105/1,67 · 0,95=1327Н

Зная величину силы, развиваемой на штоке пневмоцилиндра двухстороннего действия, определяем расчетный диаметр пневмоцилиндра D.

Для пневмоцилиндра 2-х стороннего действия при подаче сжатого воздуха для зажима в бесштоковую полость.

Q= D2 /4 · ŋ · т, Н,


где т – давление сжатого воздуха, Па

ŋ – КПД пневмоцилиндра из формулы

D =√4 · Q/ · т · ŋ, мм

Принимаем т -0,4 МПа = 0,4 · 106 Па, ŋ =0,95

D = √4 · 1324/3,14 · 0,4 · 106 · 0,95 = 0,0667 м=66,7 мм

Принимаем стандартную величину диаметра пневмоцилиндра: D=100 мм.

3.2 Конструирование и расчет режущего инструмента

Для обработки шпоночного паза шириной 8 мм выбираем цельную шпоночную фрезу по ГОСТ 9140–78. Глубина паза 4 мм, длинна 40 мм, станок шпоночно-фрезерный модель 692М, материал заготовки сталь 45 ГОСТ 1050–88

Подача . Частота вращения n= 950 об/мин; скорость резания v = 14,9 м/мин; окружная сила резания Рz=88,9 Н, осевая сила резания Рх=17,78Н

1. Определяем геометрические и конструктивные параметры рабочей части фрезы

выбираем по ГОСТ 9140–78

Угол наклона винтовой канавки:

Передний угол: 5˚ (для конструкционной стали)

Задний угол б = 12±2˚

Главный угол в плане ц=90˚

2. Число зубьев фрезы z =2

3. Определяем высоту зуба фрезы:


(3.1)

где К – коэффициент высоты зуба в зависимости от типа фрезы (К=0,9)

мм

4. Радиус перехода от спинки к передней грани фрезы:

(3.2)

где Кс – коэффициент размещения стружки (Кс=3–4, принимаем Кс = 3,5)

Принимаем r = 1.1 мм

5. Ширина ленточка f выбираем по ГОСТ 9140–78

f = 1 мм

6. Обратная конусность фрезы (уменьшение диаметра по направлению к хвостовику) на 100 мм длины рабочей части должна составлять: D= 8 мм.

Обратная конусность равна 0,04–0,10 мм; берем ≈ 0,05 мм

3.3 Конструирование и расчёт мерительного инструмента к алибр – скоба

1. Определение предельных отклонений вала:

es =0 мм

ei = -0,013 мм

2. Расчет предельных размеров вала:


(3.3)

3. Определение отклонений и допуска для калибра скобы, мм:

(3.4)

4. Расчет предельных и исполнительных размеров калибр скобы:

(3.5)

4. Проектирование участка механического цеха

4.1 Расчёт количества оборудования и его загрузки

Потребное количество станков, необходимое для изготовления заданного объёма выпуска с дозагрузкой:

(4.1)

N - годовой объём деталей по заданию, шт.

N=8000 шт.

-сумма штучно – калькуляционного времени на изготовление детали, мин.

=19,49 мин.

D-дозагрузка, ст. ч.

D=76000 ст. ч.

Fg-эффективный фонд времени работы оборудования, час.

Fg=38,36

К=1,0 – коэффициент

Коэффициент загрузки оборудования по каждой группе определяем по формуле:

; (4.2)

где - принятое количество станков на каждую операцию, шт.

Средний коэффициент загрузки оборудования определяем по формуле:

;

Все данные о расчёте станков и коэффициентов загрузки сводим в таблицу.

Таблица 4.1

№ операции Наименование операции Модель станка , мин. , шт. , шт. .
005 Фрезерно-центровальная МР71-М 0,7 0,74 1 0,74
010 Токарная с ЧПУ 16К20Ф3С39 4,88 5,12 6 0,85
015 Шлицефрезерная 5350 4,12 4,35 5 0,87
020 Шпоночно-фрезерная 692М 1,49 1,5 2 0,75
025 Вертикально-сверлильная 2Н125 0,74 0,78 1 0,78
030 Термическая. - 0,93 0,87 1 0,87
035 Круглошлифовальная- 3А151 1,17 1,23 2 0,62
040 Круглошлифовальная- 3А151 1,54 1,6 2 0,8
045 Круглошлифовальная- 3А151 1,3 1,37 2 0,69
050 Круглошлифовальная- 3А151 2,62 2,68 3 0,81
Итого: 19,49

4.2 Планирование участка. Определение площадей

Состав производственного участка определяется характером изготовляемого изделия, видом технологического процесса, объёмом производства.

На участке располагается оборудование, предназначенное для выполнения, технологического процесса обработки детали. Контрольное отделение, складские помещения, которые являются вспомогательными.

Для среднесерийного производства принимаем групповой способ размещения станков по видам обработки (токарные, фрезерные, сверлильные, шлифовальные и т.д.)

Ширину пролёта между колоннами принимаем L=18 м и шагом колонн t=12 м. Высота здания 6 м. Место рабочего у станка обозначаем кружком диаметром 500 мм

Определяем размер главного проезда Lпр=2500 мм, предназначенного для транспортирования материалов, заготовок, и движения людей. Перемещение заготовок производим с помощью электрокар, так как вес заготовки менее 10 кг. Для обслуживания участка используем кран-балку грузоподъёмностью 5 т.

Станки располагаем вдоль пролёта, группу круглошлифовальных станков располагаем в поперечном направлении для лучшего использования площади участка.

В соответствии с технологическим процессом располагаем на данном механическом участке места для мастера и контролёров площадью не менее каждое.

По плану участка площадь участка составляет: S=641

В целях соблюдения пожарной безопасности в цехе запрещается: курить в местах, не отведённых для этой цели; загромождать проходы и проезды, подступы к водоисточникам, пожарным лестницам, средствам пожаротушения, электросиловым установкам и вентиляционным камерам.

При работе на шлифовальных станках рабочие должны пользоваться защитными очками и экранами;

При выполнении шлифовальной операции рабочий находится сбоку от шлифовального круга;

Обязательное использование спецодежды, волосы заправляются под головной убор, рукава куртки застёгиваются;

При слесарной операции необходимо использовать тиски для зажима детали;

Стружку с рабочего места убирать специальными щётками;

При токарной операции для смены патрона необходимо пользоваться подкладкой;

При сверлильных операциях использовать зажимные приспособления.

К противопожарной технике безопасности можно отнеси:

– необходимость противопожарных преград внутри помещения, наличие противопожарного оборудования;

– наличие средств пожаротушения;

– пути эвакуации людей из помещения в случае пожара.

Необходимо, чтобы все рабочие изучили и усвоили правила безопасной работы, при соблюдении которых можно предупредить и полностью предотвратить несчастные случаи и создать условия для высокопроизводительной работы.

При несоблюдении правил техники безопасности здоровью работающего может быть нанесён вред. Работники обязаны соблюдать дисциплину труда, правильно применять коллективные и индивидуальные средства защиты. Несоблюдение инструкций по охране труда является нарушением трудовой и технологической дисциплины.

Лица, нарушающие инструкцию, несут ответственность в дисциплинарном или судебном порядке в зависимости от характера и последствий нарушений.

4.3 Техника безопасности на участке

В машиностроительном производстве существуют нормы техники безопасности и охраны труда.

Основными направлениями государственной политики в области охраны труда являются:

принятие и реализация законов и иных актов, целевых и отраслевых программ улучшения условий труда;

государственное управление охраной труда;

государственный надзор и контроль по соблюдению требований охраны труда;

содействие общественному контролю по соблюдению правил и законных интересов работников в области охраны труда;

расследование несчастных случаев на производстве и профессиональных заболеваний;

защита законных интересов работников, пострадавших от несчастных случаев на производстве и профессиональных заболеваний;

установление компенсаций за тяжёлую работу и работу с вредными или опасными условиями труда;

установление порядка обеспечения работников средствами индивидуальной и коллективной защиты, а также санитарно-бытовыми помещениями и устройствами, лечебно-профилактическими средствами за счёт средств работодателя.

В данном дипломном проекте применены технические и организационные средства, обеспечивающие безопасность и безвредность условий труда обслуживающего персонала и окружающей среды.

Для безопасности эксплуатации электрооборудования на механических участках цехов применяют системы сигнализации. Для рабочих существуют нормы техники безопасности при работе с оборудованием. В местах работы должны находиться набор необходимых средств для оказания первой помощи (аптечный шкаф), плакаты о правилах оказания первой помощи, производства искусственного дыхания и наружного массажа сердца. Плакаты и правила должны быть вывешены на видных местах.

Литература

1. Добрыднев И.С. Курсовое проектирование по предмету «Технология машиностроения»: Учеб. пособие для техникумов по специальности «Обработка металлов резанием». - М.: Машиностроение, 1985 г. 184 с.

2. А.Ф. Горбацевич. Курсовое проектирование по технологии машиностроения. Минск, «Высшая школа», 1975 г. 88 с. С ил.

3. Справочник технолога-машиностроителя. В 2-х т. Т. 2 Под ред. А.Г. Косиповой и Р.К. Мещерякова. – 4-е изд. перераб. и доп. М.: Машиностроение, 1986. 496 с., ил.

4. Общемашиностроительные нормативы режимов резания для технического нормирования работ на металлорежущих станках. Часть 1.

5. Общемашиностроительные нормативы времени для технического нормирования работ на металлорежущих станках. Часть 1.

6. Общемашиностроительные нормативы времени для технического нормирования работ на универсальных и специальных станках с ЧПУ.

7. Барановский Ю.В. Справочник «Режимы резания металлов».

Нефёдов Н.А., Осипов К.А. Сборник задач и примеров по резанию металлов и режущему инструменту: Учебное пособие для техникумов по предмету «Основы учения о резании металлов и режущий инструмент». – 5-е изд., перераб. и доп. М.: Машиностроение, 1990 г.

8. Г.Н. Мельников, В.П. Вороненко «Проектирование механосборочных цехов; Учебник для студентов машиностроительных. специальностей вузов / Под. ред. А.М. Дальского – М.: Машиностроение, 1990. – 352 с., ил.

9. «Единый тарифно-квалификационный справочник работ и профессий рабочих». Выпуск 2. М., Машиностроение, 1992.

10. Машиностроительное производство: Учебник для студ. учреждений средн. проф. образования / В.Ю. Шишмарев, Т.И. Каспина. М.: Издательский центр «Академия», 2004. – 352 с.

11. Н.А. Нефедов «Дипломное проектирование в машиностроительных техникумах: Учебное пособие для техникумов. 2-е изд., перераб. и доп. – М., Высшая школа, 1986. – 239 с., ил.

12. О.И. Волков, В.К. Скляренко «Экономика предприятия». М., ИНФРА-М, 2003. – 280 с.

14. «Экономика и организация производства в дипломных проектах». п/р. К.М. Великанова. Ленинград, Машиностроение, 1986. – 285 с.

Похожие рефераты:

Разработка автоматизированного участка изготовления детали "Фланец"

Проектирование цеха ремонта поршневых компрессоров

Технологический процесс изготовления вала насоса

Разработать технологический процесс обработки детали "Вал" в условиях среднесерийного производства

Технологический процесс обработки деталей "Крышка" и "Шарнир" при годовой программе выпуска 2000 штук

Комплексный дипломный проект: Проект участка по производству технологических приспособлений для электромеханического восстановления и укрепления поверхностного слоя деталей машин. Плоские поверхности.

Теоретические методы технологии машиностроения

Проект участка механической обработки детали "Стакан"

Привод торцовочного станка

Разработка технологического процесса обработки вала-шестерни

Разработка твёрдосплавной развёртки

Технологический процесс изготовления вала ведущего

Альтернативный вариант технологического процесса изготовления детали "Крышка ТМ966.Сб2120–5СБ"
