Доклад: Измерение мощности и энергии

.

Лабораторная работа

Цель работы

На практике изучить измерительные приборы, научится определять мощность электрической цепи и потребляемую энергию.

Теоретическое основание

Работа произведенная в единицу времени, называется мощностью (Р).

- работа электрических сил поля.

[Вт]

[Вт]

100 Вт = 1 гектоватт [гВт]

1000 Вт = 1 киловатт [кВт]

1000000 Вт = 1 мегаватт [МВт]

Электрическая мощность измеряется ваттметром

Электрическая энергия измеряется счетчиком электрической энергии.

[Дж]

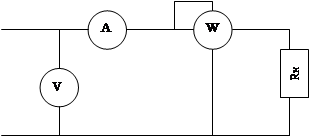

Схема включения ваттметра:

Схема исследования:

Оборудование

Стенд «измерение мощности и энергии», приборный щит № 1

Ход работы

Подключить блок питания к стенду.

Собрать схему, подключить соединение проводами приборы.

Подать напряжение, измеряя нагрузку с помощью лампового реостата, при тех значениях записать показания приборов в таблицу.

Вычислить мощность цепи для тех случаев и потребляемую энергию.

Табл.1

опыта

Данные наблюдений

Результаты вычислений

U

I

t(c)

P

W(энер)

R

Pобщ

1

220

0,7

600

154

924 гВт

314,3

704

2

220

1,1

3,600

242

8712 гВт

122,2

3

220

1,4

4900

308

15092 гВт

71,4

Р=UI=220*0,7 = 154; W1 =154*600=92400=924 гВт

P2 =UI2 =220*1.1 = 242; W2 =242*3600=871200=8712 гВт

P3 =UI3 =220*1.4 = 308; W3 =308*4900=1509200=15092 гВт

Вывод

Ознакомились с методикой вычисления электрической мощности и энергии. Научились работать с измерительными приборами.

Ответы на контрольные вопросы

Мощность – это работа произведённая за единицу времени.

Методы измерения мощности:

а) Для цепи постоянного тока используют электродинамические вольтметры и амперметры.

б) Для цепи переменного тока используют электродинамические и ферродинамические вольтметры.

Энергия электрической цепи представляет собой перемещение заряженных частиц.
