Реферат: Аппаратура для терапии постоянным и НЧ током

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИНФОРМАТИКИ И РАДИОЭЛЕКТРОНИКИ

кафедра ЭТТ

РЕФЕРАТ на тему:

"АППАРАТУРА ДЛЯ ТЕРАПИИ ПОСТОЯННЫМ И НЧ ТОКОМ"

МИНСК, 2008

1. Физические обоснования и методики проведения гальванизации и лекарственного электрофореза

Ткани тела человека, имеющие весьма разнородную структуру, состоят в основном из белковых коллоидов, относительно плохо проводящих электрический ток, и растворов неорганических солей К, Nа, Са, Мg, являющихся хорошими проводниками и определяющих поэтому электропроводность ткани.

Наилучшей электропроводностью обладают жидкости организма (кровь, лимфа и др.), а также ткани, обильно пропитанные тканевой жидкостью, как, например, мышечная ткань. Тканевые жидкости по составу близки к плазме крови и также представляют собой смесь коллоидных растворов органических и неорганических солей. Общая концентрация солей в тканевой жидкости соответствует 0,85-0,90% раствору поваренной соли (изотонический раствор).

Для изотонического (8,5 г на 1 л воды) раствора хлорида натрия удельная электропроводность при постоянном токе в зависимости от температуры имеет следующую величину (таблица 1).

Таблица 1 – Удельная электропроводность изотонического раствора натрия хлорида при постоянном токе в зависимости от температуры.

Температура, C° Электропроводность, Ом-1*см-1
0 0,0083
18 0,0132
25 0,0152
37 0,0192
50 0,0234

Эти данные характеризуют порядок величины электропроводности и тканевой жидкости.

Плохими проводниками электрического тока являются нервная (мозговая), соединительная, жировая ткани. К очень плохим проводникам, скорее к диэлектрикам, относятся грубоволокнистая соединительная ткань, сухая кожа и особенно кость, лишенная надкостницы.

Удельную электропроводность различных тканей организма при постоянном токе можно охарактеризовать ориентировочными данными, приведенными в таблице 2.

Таблица 2 – Удельная электропроводность различных тканей организма при постоянном токе и температуре 37 С°.

Ткани организма Электропроводность, Ом-1*см-1
Спинномозговая жидкость 0,018
Сыворотка крови 0,014
Кровь 0,006
Мышечная ткань 0,005
Внутренние органы 0,002-0,003
Мозговая и нервная ткань 0,0007
Жировая ткань 0,0003
Кожа сухая 0,000001
Кость без надкостницы 0,00000001

Оценивая электропроводность различных участков организма в целом и особенно устанавливая пути распределения тока между электродами, наложенными в определенных местах на поверхности тела, следует иметь в виду, что именно содержание тканевой жидкости определяет электропроводность тканей и органов, поэтому ток между электродами проходит не по кратчайшему расстоянию, как в однородном веществе, а главным образом вдоль потоков тканевой жидкости, кровеносных и лимфатических сосудов, содержащих жидкость оболочек нервных стволов, и т.п. В связи с этим распределение путей тока в живом организме может быть очень сложным и захватывать области, отдаленные от места наложения электродов.

Электропроводность кожи в значительной степени зависит от состояния ее поверхности; сухая, особенно огрубевшая кожа почти не проводит электрического тока, в то время как электропроводность тонкой, молодой кожи значительно выше. Значительно повышается электропроводность у влажной, покрытой потом или поврежденной кожи. Такое же действие оказывают гиперемия и особенно отек кожи.

Из сказанного выше можно заключить, что общее сопротивление постоянному току части тела между электродами обусловливается главным образом сопротивлением слоя кожи и в меньшей степени слоя подкожной жировой клетчатки в месте наложения электродов. Сопротивление более глубоко лежащих тканей, особенно принимая во внимание возможность широкого разветвления путей тока в них, сравнительно невысоко. В связи с этим величина общего сопротивления между электродами, наложенными на поверхность кожи, в основном зависит от состояния кожи и площади ее соприкосновения с электродом и мало зависит от расстояния между электродами.

Рассматривая условия прохождения постоянного тока через ткани организма, необходимо учитывать также явления электрохимической поляризации, которые могут происходить как внутри тканей, подвергающихся действию электрического тока, так и на поверхности наложенных на кожу электродов.

Внутри тканей вследствие наличия в них различных полупроницаемых перегородок возникают местные скопления ионов, образующие пространственные заряды того или другого знака. Заряды создают разность потенциалов, противоположную по знаку приложенному напряжению.

Продукты электролиза растворов, находящихся в тканях между электродами (главным образом хлорида натрия), образуют на поверхности электродов пузырьки газа, уменьшающие активную поверхность электрода, а также могут образовывать с веществом электрода гальванические пары, электродвижущая сила которых направлена против приложенного напряжения. Все это приводит к тому, что сопротивление тканей организма при постоянном токе выше, чем при переменном, когда эти явления отсутствуют.

Метод гальванизации заключается в воздействии на ту или иную часть тела постоянным током относительно небольшой плотности. Ток от источника подводится к тканям с помощью проводов и пластинчатых, обычно свинцовых электродов. Свинец применяется в связи с его пластичностью. Кроме того, вследствие малой подвижности тяжелые ионы свинца почти не принимают участия в образовании тока между электродами. Однако наложение металлических электродов непосредственно на кожу недопустимо, так как образующиеся на их поверхности продукты электролиза основного тканевого электролита - водного раствора хлористого натрия (на отрицательном электроде гидроокись натрия и водород, а на положительном - хлорид водорода и кислород) будут оказывать на кожу прижигающее действие.

Чтобы исключить контакт продуктов электролиза с кожей, под электрод помещают прокладку толщиной около 1 см из хорошо смачивающегося материала: байки, фланели или бумазеи. Эта прокладка смачивается просто теплой водой либо каким-либо лекарственным раствором. Во избежание случайного касания края электрода с телом, прокладка должна иметь площадь несколько большую, чем электрод, выступая за его края не менее чем на 1 см с каждой стороны. При наличии влажной прокладки вещества, выделяющиеся на поверхности металлических электродов, остаются в прокладке и не касаются кожи. Прокладка после процедуры промывается проточной водой и стерилизуется.

Два электрода с прокладками накладывают на поверхность тела так, чтобы подлежащая воздействию тока область находилась между ними. Применяется как поперечное, так и продольное расположение электродов.

Форму и размеры электродов и прокладок выбирают в зависимости от величины поверхности тела, подвергающейся воздействию. Помимо прямоугольных свинцовых электродов различных размеров и соответствующих прокладок, используют электроды и прокладки специальной формы: круглые с отверстием в центре (для грудных желез), почковидные трехлопастные (для лицевого нерва), воротниковые по Щербаку и др.

Площадь электрода может быть значительно меньше, чем площадь прокладки. Это объясняется тем, что при достаточной толщине прокладки ее сопротивление мало по сравнению с сопротивлением тканей тела и ток распределяется по всей площади прокладки. Например, при воротниковой процедуре на всю прокладку достаточно поместить 2-3 отдельные, соединенные проводом свинцовые пластинки, каждая размером 4х5 см.

Величину тока при гальванизации устанавливают, исходя из площади прокладки и плотности тока, которая обычно находится в пределах 0,05-0,2 мА/см2. Чувствительность слизистых оболочек значительно выше, чем чувствительность кожи, поэтому плотность тока в этом случае снижается до 0,02-0,03 мА/см2.

Как на металлической пластинке, так и на прокладке плотность тока неравномерна: она выше по краям, а также на всех неровностях или выступах, например на швах или складках. Поэтому прокладки необходимо периодически проглаживать утюгом, а свинцовые пластинки - специальным роликом на толстом стекле или стальной плите. Поверхность свинцовых пластинок, окисляющаяся и загрязняющаяся в эксплуатации, должна периодически очищаться наждачной бумагой. Изношенные пластинки следует своевременно заменять новыми.

Электроды подключают к аппарату с помощью проводов, припаянных к свинцовой пластинке или присоединенных к ней специальными зажимами. Провода применяют гибкие (многожильные), сечением О,75-1 мм2 в хлорвиниловой или резиновой изоляции.

В последнее время широко применяются электроды, изготовленные из упрочнено - углеродистой ткани. Ткань, состоящая на 98% из углерода, является хорошим проводником и в то же время не выделяет ионов в раствор. Несколько слоев байки и слой проводящей ткани прошиваются так, что образуется единая конструкция-электрод с прокладкой. В карман над проводящей тканью вкладывается металлическая пластинка, соединенная с питающим проводом. В настоящее время используются электроды из токопроводящей резины.

Сопротивление цепи между электродами при различных процедурах находится в весьма широких пределах. Это сопротивление складывается из переходного сопротивления между электродами и прокладками, сопротивления самих прокладок, переходного сопротивления между прокладками и кощей и, наконец, сопротивления кожи и тканей тела, по которым проходит ток. При этом надо учитывать, что переходное сопротивление между прокладкой и кожей, так же как и сопротивление самой кожи, зависит от плотности тока и времени его действия. При длительном контакте кожи с влажной прокладкой поверхность ее увлажняется, и сопротивление ороговевшего слоя эпидермиса значительно снижается.

В целом при большей части местных процедур на туловище и конечностях при площади прокладок в пределах 100-200 см2 и токе 10-20 мА сопротивление постоянному току составляет в среднем 500-1000 Ом; при малой площади прокладок и соответственно токе 4-5 мА оно может увеличиваться до 2000-3000 Ом. При глазнично-затылочном расположении электродов и при токе в пределах 1-2 мА сопротивление повышается до 5000-6000 Ом. Поэтому источник тока для гальванизации при местных процедурах должен обеспечивать напряжение на электродах до 25-30 В.

При проведении процедур гальванизации ток регулируют постепенно. Пациент должен ощущать под электродами легкое покалывание и жжение. Болезненные ощущения могут возникать при неравномерном прилегании прокладок или при повреждениях кожи. В этом случае необходимо расправить прокладку, а порезы, трещины и другие повреждения кожи закрыть пластырем.

Под действием гальванического тока в тканях, расположенных между электродами, усиливается крове - и лимфообращение, стимулируются обменные процессы, проявляется болеутоляющее действие.

Движение в растворах под действием сил электрического поля ионов (ионофорез) или более крупных электрически заряженных частиц (электрофорез) используют в электротерапии для введения в организм лекарственных веществ. Для этого прокладки под электродами смачивают раствором соответствующего вещества. Лекарственные вещества (таблица 3) вводят в организм в соответствии со знаком заряда, который принимают частицы этих веществ при диссоциации в растворе: от положительного электрода вводят ионы металлов, а также положительно заряженные в растворе частицы сложных веществ (хинин, новокаин и др.), от отрицательного электрода вводят ионы кислотных радикалов, а также отрицательно заряженные в растворе частицы сложных веществ (сульфидин, пенициллин и др.).

Таблица.3 – Вводимые в организм вещества и их полярность.

Вводимый в организм ион или частица Употребляемое вещество % раствора
Частицы, вводимые с положительного электрода
Адреналин Адреналина гидрохлорид 0,1
Аконитин Аконитина нитрат 0,001-0,002
Витамин В1 Тиамин 2-5
Гитамин Гитамина гидрохлорид 0,01
Дионин Дионин 0,1
Кальций Кальция хлорид 1-10
Кодеин Кодеина фосфат 0,1-0,5
Литий Лития хлорид, лития салицилат 1-5
Магний Магния сульфат 5-10
Новокаин Новокаина гидрохлорид 1-5
Пилокарпин Пилокарпина гидрохлорид 0,1-1
Стрептомицин Стрептомицин хлоркальциевая соль
Хинин Хинина дигидрохлорид 1
Эуфилин Эуфилин 2
Эфедрин Эфедрин гидрохлорид 0,1-2
Частицы, вводимые с отрицительного электрода
Бром Калия бромид, натрия бромид 2-5
Витамин С Аскорбиновая кислота 5-10
Йод Калия йодид, натрия йодид 2-5
Кофеин Кофеин-натрия бензонат в 5% растворе соды 1,0
Никотиновая кислота Никотиновая кислота 1,0
Пеницилин Пеницилина натриевая соль
Салицилат Натрия салицилат 1-10
Стрептоцид белый Стрептоцид белый в 1% растворе соды 0,8

Весьма важно при лекарственном электрофорезе свести к минимуму присутствие в растворе посторонних, так называемых паразитарных ионов. По этой причине растворы лекарственных веществ готовят на дистиллированной воде. Для каждого лекарственного вещества рекомендуется использовать отдельные прокладки. После процедуры прокладки промывают в проточной воде, кипятят и сушат в специальном сушильном шкафу.

При использовании сильнодействующих или дорогостоящих лекарственных веществ раствором пропитывают не прокладку, а подкладываемую под нее сложенную в несколько слоев фильтровальную бумагу или марлю (прокладка смачивается водой).

При электрофорезе пенициллина и стрептомицина необходимо, чтобы образующиеся на электродах продукты электролиза не снижали его активности. Для этого применяется многослойная прокладка с буферным раствором. На тело пациента накладывается фильтровальная бумага (один слой) или марля (2-3 слоя), смоченные раствором пенициллина, затем простая матерчатая прокладка, смоченная тепловатой водой, буферная прокладка из фильтровальной бумаги (3 слоя) или марли (4-5 слоев), смоченная 5% раствором глюкозы или 1% раствором гликоля, вторая простая прокладка, смоченная водой, сверху накладывается свинцовая пластинка (электрод).

Для специальных целей, например в глазной практике, применяют также наливные электроды, состоящие из глазной ванночки, в которую вмонтирован угольный или платиновый электрод.

Ванночка прикладывается к глазу и через входящую в нее сбоку трубку заполняется лекарственным раствором. Процедура может проводиться как с закрытым, так и с открытым глазом. Второй электрод помещается на задней поверхности шеи.

Помимо местных процедур, применяют и "общую гальванизацию", при которой ток проходит через туловище пациента. Один из способов общей гальванизации - использование в качестве электродов для конечностей ванн из фаянса или полимера. Четыре ванны (для каждой конечности отдельно) заполняют теплой водой или лекарственным раствором и включают в цепь постоянного тока с помощью угольных электродов.

Процедура проводится в положении больного сидя. Нижние конечности погружают в воду до коленного сустава, у верхних конечностей должны быть покрыты водой локтевые суставы.

С помощью ванн достигается воздействие на большую поверхность тела, чем это возможно при использовании обычных электродов с прокладками. Существенно также сочетание действия постоянного тока и теплых ванн, повышающее эффективность гальванизации и электрофореза лекарственных веществ.

При электрофорезе образуется сложная цепь из растворов, которыми пропитаны прокладки, и электролитов (в основном хлорида натрия), входящих в состав тканей организма. При этом ионы или заряженные частицы соответствующего знака из раствора, которым смочена прокладка, переходят в подлежащие ткани организма, а из тканей организма навстречу им поступают ионы натрия или хлора.

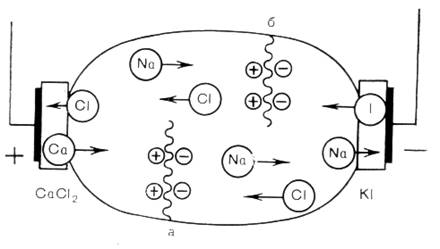

Рис.1 – Схема движения ионов при электрофорезе.

Оценивая количество перемещающихся при электрофорезе через кожный покров ионов следует иметь в виду, что справедливые для свободного раствора электролита законы Фарадея не могут быть использованы. С помощью электрофореза вводится обычно не более 10-20% содержащегося в растворе лекарственного вещества.

Введенные в организм ионы не проникают на большую глубину, они задерживаются в коже и подкожной клетчатке в области расположения электродов, образуя так называемое "кожное депо", из которого затем постепенно в течение длительного срока путем диффузии переходят в общий ток крови и разносятся по всему организму. При атом частицы теряют свой заряд, а ионы превращаются в атомы, химические свойства которых отличны от свойств ионов.

Особенностью лекарственного электрофореза является поступление лекарств в организм в электрически активном состоянии и в сочетании с действием постоянного тока. Это обеспечивает повышенную фармакологическую эффективность лекарства.

2. Аппараты для местной гальванизации и лекарственного электрофореза

Аппарат для гальванизации предназначен для проведения процедур гальванизации и лекарственного электрофореза. Основные типовые технические характеристики аппаратов данного типа: максимальный выходной ток 50 мА (при активной нагрузке 500 Ом), коэффициент пульсации тока не более 0,5%; питание от сети переменного тока частотой 50 Гц напряжением 127 В±10% и 220 В±10%; аппарат должен быть выполнен по II классу защиты от поражения электрическим током.

Аппарат представляет собой питаемый от сети регулируемый источник постоянного тока (рис.2). Питание аппарата от сети производится через трансформатор Тр. Напряжение вторичной обмотки (выводы 6-8) подается на выпрямитель, собранный по мостовой схеме на блоке диодов Б1. Фильтрация осуществляется двухзвенным резистивно-емкостным фильтром на электролитических конденсаторах С1-С4 и резисторах R1, R2. Эффективность фильтра такова, что даже в случае значительного уменьшения со временем емкости конденсаторов обеспечивается пульсация выходного тока не более 0,5%. Это необходимо, чтобы в максимальной степени исключить переменную составляющую, имеющую иное физиологическое действие, чем постоянный ток.

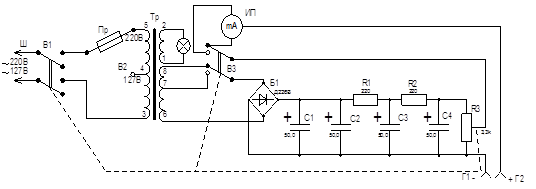

Рисунок 2 – Принципиальная электрическая схема аппарата гальванизации.

С выхода фильтра выпрямленное напряжение подается на переменный резистор R3, ось которого выведена на панель управления и снабжена ручкой для регулировки тока в выходной цепи. Для получения более растянутой регулировочной характеристики в области малых токов обмотка резистора в начальной части имеет постепенно увеличивающуюся ширину. Для измерения выходного тока в его цепь включен миллиамперметр ИП, установленный на панели управления.

Аппарат имеет два диапазона выходного тока и соответственно два предела измерений. Переключение с диапазона 50 мА на диапазон 5 мА производится коммутацией отводов повышающей обмотки трансформатора переключателя В3 (ручка "5-50" на панели управления). Одновременно переключаются выводы миллиамперметра и вместо верхнего предела измерений 50 мА устанавливается предел 5 мА.

Для того чтобы исключить толчки тока в выходной цепи в случае переключения диапазонов или включения аппарата в сеть при введенной ручке регулятора тока, в аппарате имеется автоматическая механическая блокировка, связывающая ось регулятора тока RЗ, переключатель диапазонов тока В3 и сетевой выключатель В1.

Аппарат для гальванизации полости рта.

Типовые основные технические характеристики: наибольший выходной ток (при нагрузке 5 ком) 5 мА, коэффициент пульсации выходного тока не более 0,5%; питание от сети переменного тока частотой 50 Гц, напряжением 220В±10%, аппарат должен быть выполнен по II классу защиты от поражения электрическим током. На рисунке 4 в качестве примера представлена принципиальная электрическая схема аппарата гальванизации полости рта. Силовой трансформатор Тр включается в сеть с помощью двухполюсного кнопочного выключателя В1 (кнопка "Вкл. " на панели управления). В сетевой цепи установлен предохранитель ПР1. Вторичная обмотка трансформатора питает выпрямитель, собранный на мосте Д1-Д4 с П-образным резистивно-емкостным фильтром, резистор 1, электролитические конденсаторы 1,2. К выходу фильтра подключен потенциометр 2, ось которого выведена на панель управления аппарата для регулирования тока в выходной цепи. В цепь движка потенциометра включен миллиамперметр mА для измерения тока, проходящего через тело пациента.

С помощью кнопочного переключателя B2 (кнопка "А±" на панели управления) можно изменять полярность выходных гнезд А и П. Для индикации выбранной полярности переключатель В2 коммутирует также сигнальные лампы Л1, Л2, питающиеся от отдельной обмотки трансформатора. Глазки сигнальных ламп имеют надписи: левая – "А+", правая – "А-" соответственно тому, подключено гнездо А к положительному или отрицательному полюсу выпрямителя.

Рисунок 3 – Принципиальная электрическая схема аппарата гальванизации полости рта.

ЛИТЕРАТУРА

1. Системы комплексной электромагнитотерапии: Учебное пособие для вузов/ Под ред А.М. Беркутова, В.И. Жулева, Г.А. Кураева, Е.М. Прошина. – М.: Лаборатория Базовых знаний, 2000г. – 376с.

2. Электронная аппаратура для стимуляции органов и тканей /Под ред Р.И. Утямышева и М. Враны - М.: Энергоатомиздат, 2000.384с.

3. Электрическая стимуляция мозга и нервов у человека / Н.П. Бехтерева, С.В. Медведев, А.Н. Шандурина и др. – Спб.: Наука, 2000. - 263с.

4. Ливенсон А.Р. Электромедицинская аппаратура.: [Учебн. пособие] - М.: Медицина, 2001. - 344с.

5. Катона З. Электроника в медицине: Пер. с венг. / Под ред. Н.К. Розмахина - М.: 2000. - 140с.

6. Медицинская электронная аппаратура для здравоохранения: Пер. с англ. / Л. Кромвелл и др. - М.: Радио и связь, 2001 - 344с.
