Реферат: Современные виды электросвязи

Информация - сведения о каких-либо процессах, событиях, фактах или предметах. Известно, что 80..90% информации человек получает через органы зрения и 10..20% - через органы слуха. Другие органы чувств дают в сумме 1..2% информации. Физиологические возможности человека не позволяют обеспечить передачу больших объемов информации на значительные расстояния.

Связь - техническая база, обеспечивающая передачу и прием информации между удаленными друг от друга людьми или устройствами. Аналогия между связью и информацией такая же, как у транспорта и перевозимого груза. Средства связи не нужны, если нет информации, как не нужны транспортные средства при отсутствии груза.

Сообщение - форма выражения (представления) информации, удобная для передачи на расстояние. Различают оптические (телеграмма, письмо, фотография) и звуковые (речь, музыка) сообщения. Документальные сообщения наносятся и хранятся на определенных носителях, чаще всего на бумаге. Сообщения, предназначенные для обработки на ЭВМ, принято называть данными .

Информационный параметр сообщения - параметр, в изменении которого "заложена" информация. Для звуковых сообщений информационным параметром является мгновенное значение звукового давления, для неподвижных изображений - коэффициент отражения, для подвижных - яркость свечения участков экрана.

По характеру изменения информационных параметров различают непрерывные и дискретные сообщения.

Сигнал - физический процесс, отображающий передаваемое сообщение. Отображение сообщения обеспечивается изменением какой-либо физической величины, характеризующей процесс. Эта величина является информационным параметром сигнала .

Сигналы, как и сообщения, могут быть непрерывными и дискретными . Информационный параметр непрерывного сигнала с течением времени может принимать любые мгновенные значения в определенных пределах. Непрерывный сигнал часто называют аналоговым . Дискретный сигнал характеризуется конечным числом значений информационного параметра. Часто этот параметр принимает всего два значения. На Рис. 3.1 показаны виды аналогового и дискретного сигналов.

В технике связи наряду с абсолютными единицами измерения параметров электрических сигналов (мощность, напряжение и ток) широко используются относительные единицы.

Уровнем передачи сигнала в некоторой точке канала или тракта называют логарифмическое преобразование отношения энергетического параметра S (мощности, напряжения или тока) к отсчетному значению этого же параметра.

Правило преобразования определяется формулой:

,

где m - масштабный коэффициент; a - основание логарифма.

Уровни передачи измеряются в децибелах, если справедливы соотношения:

для уровней по мощности, дБм;

для уровней по напряжению, дБн;

Уровень передачи называется абсолютным, если P0 =1 мВт. Если теперь задать R0 , то при заданных значениях мощности и сопротивления легко получить соответствующие величины напряжения U0 и тока I0 :

;

При R0 = 600 Ом в практических расчетах принимают округленные значения: для U0 = 0,775 В, а для I0 = 1,29 мА.

Измерительные уровни служат для определения уровней передачи с помощью измерительных приборов, называемых указателями уровня.

Для измерения уровня наиболее часто применяется схема известного генератора, показанная на Рис. 3.2.

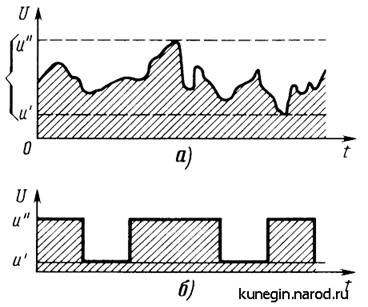

Рис. 3.1 Виды сигналов: а - аналогового, б - дискретного

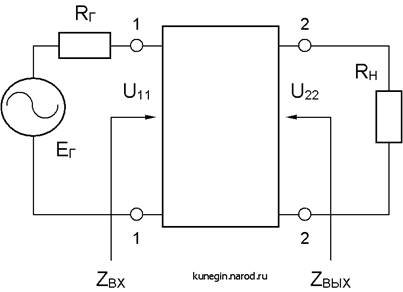

Рис. 3.2 Схема известного генератора

В этой схеме ко входу исследуемого объекта, например некоторого четырехполюсника, подключается генератор испытательного сигнала с полностью определенными параметрами, т.е. должно быть известно его выходное сопротивление RГ , развиваемая ЭДС EГ (или напряжение на входе объекта UВХ ). Входное сопротивление объекта RГ также должно быть известно. К выходу объекта подключается указатель уровня с входным сопротивлением, равным номинальному значению сопротивления нагрузки; реальная нагрузка при этом отключается.

В качестве испытательного при измерении уровней передачи чаще всего применяют одночастотный синусоидальный сигнал, частота которого также должна быть известна, а начальная фаза, как правило, не фиксируется.

Если по значению параметров подключенный генератор испытательного сигнала обладает свойством нормального, т.е. его внутреннее сопротивление равно 600 Ом, развиваемая ЭДС равна 1,55 В, то измеренный на сопротивлении RН уровень называется измерительным.

В дальнейшем будем рассматривать принципы и средства связи, основанные на использовании электрической энергии в качестве переносчиков сообщений, т.е. электрических сигналов . Выбор электрических сигналов для переноса сообщений на расстояние обусловлен их высокой скоростью распространения (около 300 км/мс)

Описание сигналов электросвязи некоторым образом необходимо для их адекватной обработки в процессе передачи. Описанием сигнала может служить некоторая функция времени. Определив так или иначе данную функцию, определяем и сигнал. Однако такое полное определение сигнала не всегда требуется. Достаточно описание в виде нескольких параметров , характеризующих основные свойства сигнала с точки зрения его передачи.

Если провести аналогию с транспортированием грузов, то для транспортной сети определяющими параметрами груза являются его масса и габариты. Сигнал также является объектом транспортирования, а техника связи - техникой транспортирования (передачи) сигналов по каналам связи.

Основными первичными сигналами электросвязи являются: телефонный, звукового вещания, факсимильный, телевизионный, телеграфный, передачи данных.

Телефонный (речевой) сигнал . Звуки речи образуются в результате прохождения воздушного потока из легких через голосовые связки и полости рта и носа. Частота импульсов основного тона (f0 на Рис. 3.3) лежит в пределах от 50..80 Гц (бас) до 200..250 Гц (женский и детский голоса). Импульсы основного тона содержат большое число гармоник (до 40) (2f0 ,..,nf0 на Рис. 3.3), причем их амплитуды убывают с увеличением частоты со скоростью приблизительно 12 дБ на октаву (кривая 1 на Рис. 3.3). (Напомним, что октавой называется диапазон частот, верхняя частота которого в два раза выше нижней. Т.о. амплитуда гармоники 2f0 на 12 дБ больше, чем гармоники 4f0 и т.д.). При разговоре частота основного тона f0 меняется в значительных пределах.

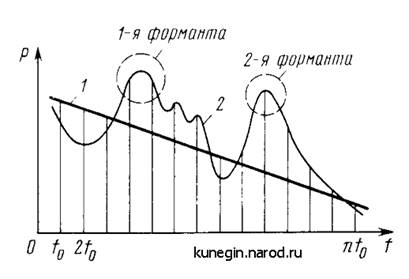

Рис. 3.3 Спектральный состав речевого сигнала

В процессе прохождения воздушного потока из легких через голосовые связки и полости рта и носа образуются звуки речи, причем мощность гармоник частоты основного тона меняется (кривая 2 на Рис. 3.3). Области повышенной мощности гармоник частоты основного тона называются формантами (см. Рис. 3.3). Различные звуки речи содержат от двух до четырех формант. Высокое качество передачи телефонного сигнала характеризуется уровнем громкости, разборчивостью, естественным звучанием голоса, низким уровнем помех. Эти факторы определяют требования к телефонным каналам.

Основными параметрами телефонного сигнала являются:

­мощность телефонного сигнала PТЛФ . Согласно данным МСЭ-Т средняя мощность телефонного сигнала в точке с нулевым измерительным уровнем на интервале активности составляет 88 мкВт. С учетом коэффициента активности (0,25) средняя мощность телефонного сигнала PСР равна 22 мкВт. Кроме речевых сигналов в канал связи могут поступать сигналы управления, набора номера и пр. С учетом этих сигналов среднюю мощность телефонного сигнала принимают равной 32 мкВт, т.е. средний уровень телефонного сигнала составляет pСР = 10 lg (32 мкВт/1мВт) = - 15 дБм0;

­коэффициент активности телефонного сообщения, т.е. отношение времени, в течение которого мощность сигнала на выходе канала превышает заданное пороговое значение, к общему времени занятия канала для разговора. При разговоре каждый из собеседников говорит приблизительно 50% времени. Кроме того, отдельные слова, фразы отделяются паузами. Поэтому коэффициент активности составляет 0,25..0,35.

­динамический диапазон определяется выраженным в децибелах отношением максимальной и минимальной мощности сигнала

(дБ)

Динамический диапазон телефонного сигнала составляет DС =35...40 дБ;

­пик-фактор сигнала

,

который составляет 14 дБ. При этом максимальная мощность, вероятность превышения которой исчезающе мала, равна 2220 мкВт (+3,5 дБм0);

­энергетический спектр речевого сигнала - область частот, в которой сосредоточена основная энергия сигнала (Рис. 3.4)

,

где - спектральная плотность среднего квадрата звукового давления; - порог слышимости (минимальное звуковое давление, которое начинает ощущаться человеком с нормальным слухом на частотах 600..800 Гц); f = 1 Гц. Из Рис.3.4 следует, что речь представляет собой широкополосный процесс, частотный спектр которого простирается от 50..100 Гц до 8000..10000 Гц. Установлено, однако, что качество речи получается вполне удовлетворительным при ограничении спектра частотами 300..3400 Гц. Эти частоты приняты МСЭ-Т в качестве границ эффективного спектра речи. При указанной полосе частот слоговая разборчивость составляет около 90%, разборчивость фраз - более 99% и сохраняется удовлетворительная натуральность звучания.

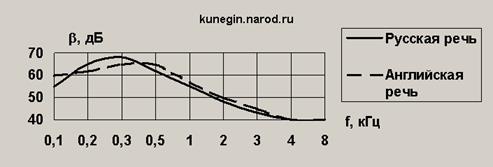

Рис. 3.4 Энергетический спектр речевого сигнала

Сигналы звукового вещания . Источником звука при передаче программ вещания обычно являются музыкальные инструменты или голос человека.

Динамический диапазон вещательной передачи следующий: речь диктора 25..35 дБ, художественное чтение 40..50 дБ, вокальные и инструментальные ансамбли 45..55 дБ, симфонический оркестр до 65 дБ. При определении динамического диапазона максимальным считается уровень, вероятность превышения которого равна 2%, а минимальным - 98%.

Средняя мощность сигнала вещания существенно зависит от интервала усреднения. В точке с нулевым измерительным уровнем средняя мощность составляет 923 мкВт при усреднении за час, 2230 мкВт - за минуту и 4500 мкВт - за секунду. Максимальная мощность сигнала вещания в точке с нулевым измерительным уровнем составляет 8000 мкВт.

Частотный спектр сигнала вещания расположен в полосе частот 15..20000 Гц. При передаче как телефонного сигнала, так и сигналов вещания полоса частот ограничивается. Для достаточно высокого качества (каналы вещания первого класса) эффективная полоса частот должна составлять 0,05..10 кГц, для безукоризненного воспроизведения программ (каналы высшего класса) 0,03...15 кГц.

Факсимильный сигнал формируется методом построчный развертки. Частотный спектр первичного факсимильного сигнала определяется характером передаваемого изображения, скоростью развертки и размерами сканирующего пятна. Для параметров факсимильных аппаратов, рекомендованных МСЭ-Т, верхняя частота сигнала может составлять 732, 1100 и 1465 Гц. Динамический диапазон сигнала составляет около 25 дБ, пик-фактор равен 4,5 дБ при 16 градациях яркости.

Телевизионный сигнал также формируется методом развертки. Анализ показывает, что энергетический спектр телевизионного сигнала сосредоточен в полосе частот 0..6 МГц. Динамический диапазон DС 40 дБ, пик-фактор 4,8 дБ.

Основным параметром дискретного сигнала с точки зрения его передачи является требуемая скорость передачи (бит/с).

Аналогичные параметры определяются и для каналов связи. Параметры каналов связи должны быть не меньше соответствующих параметров сигналов.

Свести параметры аналоговых сигналов к единому параметру (скорости передачи) позволяет преобразование этих сигналов в цифровые (см. подраздел 8.2 "Цифровая обработка аналоговых сигналов").

Система электросвязи - совокупность технических средств и среды распространения, обеспечивающая передачу сообщений . Обобщенная структурная схема систем электросвязи показана на Рис. 3.5.

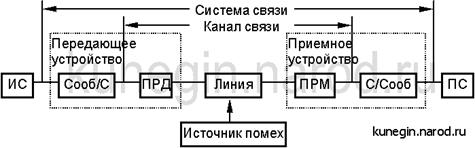

Рис. 3.5 Обобщенная структурная схема систем электросвязи

Сообщение при помощи преобразователя сообщение-сигнал преобразуется в первичный электрический сигнал. Первичные сигналы не всегда удобно (а иногда невозможно) непосредственно передавать по линии связи. Поэтому первичные сигналы при помощи передатчика ПРД преобразуются в так называемые вторичные сигналы, характеристики которых хорошо согласуются с характеристиками линии связи.

Канал связи - совокупность технических устройств (преобразователей) и среды распространения, обеспечивающих передачу сигналов на расстояние.

Каналы и системы связи, использующие искусственную среду распространения (металлические провода, оптическое волокно), называются проводными, а каналы и системы связи, в которых сигналы передаются через открытое пространство - радиоканалами и радиосистемами.

Условная классификация современных видов электросвязи показана на Рис. 3.6. Все виды электросвязи по типу передаваемых сообщений могут быть разделены на предназначенные для передачи звуковых сообщений, оптических сообщений в виде подвижных изображений, оптических сообщений в виде неподвижных изображений и сообщений между ЭВМ. В зависимости от назначения сообщений виды электросвязи могут быть разделены на предназначенные для передачи сообщений индивидуального и массового характера.

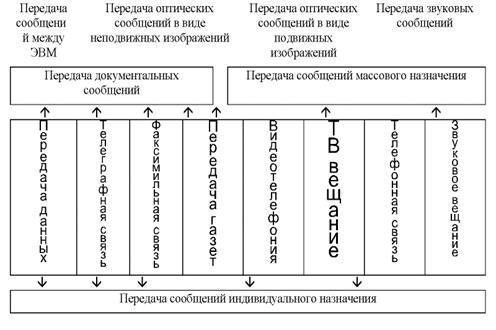

Рис. 3.6 Современные виды электросвязи

Приведенная на Рис. 3.6 классификация достаточно условна, поскольку в последнее время наметилась тенденция объединения видов электросвязи в единую интегральную систему на основе цифровых методов передачи и коммутации для передачи всех видов сообщений.
