Курсовая работа: Проектирование связного передатчика

Министерство образования Российской Федерации

Уральский Государственный Технический Университет – УПИ

Кафедра: «Высокочастотных устройств радиосвязи и телевидения»

Оценка работы:

Члены комиссии

Пояснительная записка

К курсовому проекту по предмету

«Устройства формирования сигналов»

Проектирование связного передатчика

Преподаватель: Булатов Л.И.

Студент: Бабинцев С.Л.

Группа: Р-409а

Екатеринбург 2003


СОДЕРЖАНИЕ

Задание к курсовому проекту

Введение

1. Структурная схема передатчика. Краткое описание структурной схемы

2. Трактовка схемных решений для автогенератора

3. Подробное обоснование роли всех элементов схемы

4. Расчет режима оконечного каскада РПУ

4.1. Расчет коллекторной цепи выходного каскада

4.2. Расчет входной цепи оконечного каскада

5. Расчёт параметров антенны

6. Расчет согласующего устройства оконечной ступени с антенной

6.1. Расчет блокировочных элементов

6.2. Расчет колебательного контура

Заключение

Список использованной литературы


Задание к курсовому проекту

Передатчик с частотной модуляцией: мощность Р1 =1,5 кВт, несущая частота f=27,2 МГц.

Антенна: штыревая, длина антенны la =1.8м, радиус антенны r=8м.

Содержание пояснительной записки:

· Принципиальная схема радиопередатчика,

· Структурная схема передатчика с кратким описанием его работы,

· Трактовка схемных решений для автогенератора, модулятора и устройства согласования оконечного каскада передатчика с антенной,

· Электрический расчет оконечной ступени передатчика и его схемы связи с нагрузкой

· Подробное обоснование роли всех элементов принципиальной схемы передатчика,

· Заключение


Введение.

Радиопередающее устройство (РПУ) - необходимый элемент любой системы передачи информации по радио - будь то система радиосвязи, телеметрическая или навигационная системы. Параметры радиопередатчиков весьма разнообразны и определяются конкретными техническими требованиями к системе передачи данных. РПУ представляют сложную систему, в состав которой входит высокочастотный тракт, модулятор для управления колебаниями высокой частоты в соответствии с передаваемой информацией, источники питания, устройства охлаждения и защиты. Диапазон СВЧ обладает огромной информационной емкостью. Радиопередатчики в диапазоне СВЧ применяют в радиолокационных станциях (РЛС), телевидении, ретрансляционных линиях связи, для тропосферной и космической связи, для радиоуправления и бортовой аппаратуры радиопротиводействия и для многих других специальных назначений. РПУ можно классифицировать по назначению, диапазону волн, мощности, виду модуляции, условиям работы и др. Эти признаки определяют специфику проектирования каждого вида передатчиков. Например, рабочий диапазон волн и мощность на выходе обуславливают выбор активного элемента и конструкцию колебательных систем. Амплитудную и импульсную модуляцию колебаний осуществляют в выходных ступенях, частотную модуляцию - в возбудителях, причем для обеспечения высокой стабильности несущей частоты применяют систему автоматической подстройки частоты (АПЧ).

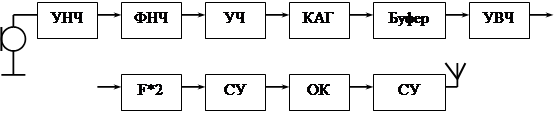

1. Структурная схема передатчика. Краткое описание структурной схемы.


УНЧ - усилитель низкой частоты

ФНЧ - фильтр нижних частот

УЧ - управитель частоты

КАГ - кварцевый автогенератор

УВЧ - усилитель высокой частоты

F*2 - удвоитель частоты

СУ - согласующее устройство

ОК - оконечный каскад

Передатчик выполнен по схеме с непосредственной ЧМ в кварцевом генераторе.

На входе передатчика стоит микрофон, который преобразует звуковые колебания в электрические. Полученный информационный сигнал усиливается УНЧ и через фильтр нижних частот поступает на управитель частоты. ФНЧ ограничивает спектр модулирующего сигнала примерно до 3,5 кГц, для разборчивого приема речевых сообщений этого достаточно.

Управитель изменяет частоту генерируемых кварцевым автогенератором колебаний, осуществляя прямую частотную модуляцию. Таким образом получаем ЧМ сигнал с несущей f0, в нашем случае f0=13,7 МГц. Модулируемые колебания, пройдя через буфер, усиливаются УВЧ. Буфер необходим для согласования по сопротивлению выхода автогенератора с последующими каскадами. Затем производиться умножение частоты до рабочего диапазона f0=27.2 МГц. Умножение частоты повышает устойчивость работы всего передатчика, а также увеличивает глубину модуляции.

Полученные ВЧ колебания усиливаются до необходимой величины в оконечном каскаде и через согласующее устройство, которое согласует выходное сопротивление ОК с фидером, поступает на антенну, которая преобразует электрические ВЧ колебания в электромагнитные волны.


2. Трактовка схемных решений для автогенератора.

Автогенератор выполнен по осциляторной схеме(емкостная трехточка). Выбор осциляторной схемы объясняется большей надежностью автогенератора, по сравнению со схемой с кварцем в цепи обратной связи, где кварц не всегда гарантирует контроль генерируемой частоты.

Выбор емкостной трехточки объясняется тем, что обе индуктивные трехточки имеют существенные недостатки:

1) кварц шунтируется большой емкостью база-эмиттер транзистора(1-10 пФ), при включении кварца между базой – эмиттером

2) при включении кварца между коллектором и эмиттером, блокировочная индуктивность вносит свой вклад в значение генерируемой частоты, плюс к кварцу приложено большое напряжение питания.

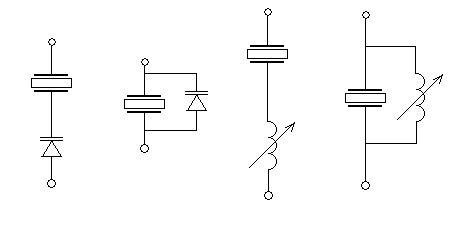

Схема включения управителя частоты выбрана из следующих соображений: в кварцевом автогенераторе управляющую реактивность следует подключать к элементу, главным образом определяющим частоту, т.е. к кварцевому резонатору, при этом либо последовательно либо параллельно. Варианты подключения приведены на рис. 2.

Четвертый вариант наихудший, так как параллельно кварцу стоит индуктивность, которая может определять генерируемую частоту. Первый и второй варианты имеют общий недостаток: сужается полоса, где кварц имеет индуктивный характер. Наиболее приемлем третий вариант, при котором понижается частота последовательного резонанса, но расширяется полоса, где кварц имеет индуктивное сопротивление. Для применений третьего варианта необходима управляемая индуктивность, которую легко реализовать, включив последовательно с варикапом индуктивность такой величины, чтобы суммарное сопротивление на частоте генерации носило индуктивный характер.

В качестве согласующего звена выбран параллельный колебательный контур. Выбор такого схемотехнического решения объясняется тем, что он обеспечивает необходимую фильтрацию высших гармоник и прост в эксплуатации.


3. Подробное обоснование роли всех элементов схемы.

Усилитель звуковой частоты собран на операционном усилителе DA1, коэффициент усиления определяется соотношением элементов R14, R15, C12. По сути приведенное в схеме включение ОУ является активным ВЧ фильтром.

Емкость С12 имеет большую величину и определяет «завал» АЧХ на малых частотах (0-150 Гц), что объясняется шириной спектра необходимой для разборчивого приема речевых сообщений(от 0,3 до 3 кГц).

Цепочка R17, R18 представляет собой делитель напряжения, создает «псевдо» двухполярное питание. Емкость С15 стабилизирует значение виртуальной земли(6 В), фильтруя возможные ВЧ составляющие питающего напряжения.

Нагрузкой УЗЧ является резистор R11. С него, через ограничивающий выходной ток усилителя резистор R10, напряжение подается на пассивный ФНЧ, который представляет собой простую RC цепь с передаточной характеристикой:

где fc=1/(2*pi*R*c) – частота среза.

В нашем случае fc=3.386 кГц.

С выхода фильтра сигнал через блокировочную емкость С7 поступает на переменный резистор R2. Резистором R2 мы задаем диапазон изменения модулирующего напряжения, т.е. глубину модуляции. Подбираем значение сопротивления так, чтобы при максимально возможных значениях модулирующего напряжения не выходить за пределы линейного участка вольт-фарадной характеристики варикапа VD1, который управляет частотой генерации автогенератора.

Резистором R6 задаем смещение на варикапе VD1, т.о. чтобы в режиме молчания емкость варикапа соответствовала середине линейного участка его ВФХ.

R5 ограничивает величину постоянного тока протекающего по цепи: +12В, R6, R5, VD1, R2, 0В.

Автогенератор собран на транзисторе VT1, по схеме емкостной трех точке с заземленным коллектором(С3 – эммитер-коллектор; С2 – база-эммитер; VD1, ZQ1, L1 – база-коллектор). Суммарное сопротивление цепи VD1, ZQ1, L1 носит индуктивный характер. Переменная емкость L1 позволяет устанавливать частоту генерации АГ в режиме молчания равную 13,6 МГц. Резистор R4 выполняет роль цепи автосмещения.

Полученные колебания через блокировочную емкость С5 поступают на истоковый повторитель(класс А), который собран на транзисторе VT2. Использование повторителя обеспечивает: 1. согласование по сопротивлению с последующими каскадами передатчика, 2. усиление колебаний по напряжению в К раз.

С выхода повторителя сигнал поступает на предварительный усилитель собранный на транзисторе VT3(класс В). Цепочка R13, C10 выполняет роль цепи автосмещения по постоянному току, отслеживает положение рабочей точки во вторичной обмотке. Использование такого трансформатора позволяет легко произвести умножение частоты на два.

Умножитель собран на параллельно включенных разнополярных транзисторах VT4, VT5. Оба транзистора работают в режиме В. На входы транзисторов поступают противофазные напряжения со вторичной обмотки трансформатора Т1. В результате получаем колебания с удвоенной частотой.

При использовании такого способа умножения, необходимо чтобы оба плеча были симметричны, т.е. чтобы коэффициенты усиление были равны. Симметричность обеспечивает Переменный резистор R16(цепь автосмещения по постоянному току).

Нагрузкой умножителя является трансформатор сопротивления Т2, который согласует умножитель с оконечным каскадом. Колебательный контур вторичная обмотка Т2, С17, С18 обеспечивает предварительную фильтрацию ВЧ гармоник и согласование с оконечным каскадом.

Оконечный каскад собран на транзисторе VT6. Цепь R20, R21, VD2 задает внешнее смещение, которое задает режим В. Цепочка R22, C20 выполняет роль цепи автосмещения по постоянному току. Нагрузкой ОК является параллельный контур С23, С24, L3 настроенный на 27,2 МГц. Трансформатор Т3 обеспечивает согласование по сопротивлению ОК с колебательным контуром. Подстроечным конденсатором настраиваем контур в резонанс на частоте 27,2 МГц. Выделяемые контуром колебания излучаются штыревой антенной WA1 в пространство.


4. Расчет режима оконечного каскада РПУ.

В заданной схеме оконечный каскад усилителя выполнен на транзисторе КТ904, который имеет следующие параметры:

Сопротивление насыщения транзистора: rнас ВЧ = 1,73 Ом;

Сопротивление материала базы rб = 3 Ом;

Постоянная времени коллекторного перехода: τK = 15 пс;

Сопротивление эмиттера: rэ ≈ 0,0 Ом;

Коэффициент усиления по току в схеме с ОЭ: βо = 24;

Граничная частота усиления по току в схеме с ОЭ: f т = 350 МГц;

Барьерная емкость коллекторного перехода: Ск = 12 пФ;

Барьерная емкость эмиттерного перехода: Сэ = 124 пФ;

Индуктивность эмиттерного вывода: Lэ = 4 нГн;

Индуктивность базового вывода: Lб = 4 нГн;

Индуктивность коллекторного вывода: Lк = 4 нГн;

Максимальная выходная мощность: Рmax = 5 Вт;

Предельно допустимая постоянная величина коллекторный ток: Ik 0. max =0.8 А;

Предельно допустимое напряжение коллектор-эмиттер: Uкэ. max = 40 В;

Предельно допустимое напряжение база-эмиттер: Uбэ. max = 4 В;

Напряжение отсечки: Е = 0,7 В;

Схема включения: ОЭ.

4.1. Расчет коллекторной цепи выходного каскада.

Расчет коллекторной цепи проводится по методике, изложенной в [2], для транзистора, работающего в критическом режиме с углом отсечки – Q= 90° .

Исходные данные для расчета следующие:

Р1 =1,5 Вт – колебательная мощность транзистора,

В – напряжение питания коллектора, в расчете будем подставлять напряжение меньшее ЕК в 0,9 раз, т.к. будут потери по постоянному току в блокировочном дросселе.

rнас ВЧ = 1,73 Ом – сопротивление насыщения транзистора,

Iк0. max = 0,8 А – допустимая постоянная составляющая коллекторного тока;

Таблица 1 Коэффициенты разложения косинусоидального импульса

Формула Значение
0,319
0,319
0,5
0,319
0,5

1. Коэффициент использования по напряжению в критическом режиме ;

2. Максимальное значение коллекторного тока

А

3. Амплитуда первой гармоники напряжения на коллекторе в критическом режиме

В;

4. Амплитуда первой гармоники коллекторного тока

А;

5. Постоянная составляющая коллекторного тока

А;

6. Мощность, потребляемая от источника коллекторного питания Вт;

7. Коэффициент полезного действия коллекторной цепи

;

8. Мощность, рассеиваемая на коллекторе транзистора

Вт;

9. Сопротивление коллекторной нагрузки

Ом;

4.2. Расчет входной цепи оконечного каскада.

1. Величина шунтирующего добавочного сопротивления

Ом;

2. Амплитуда тока базы

А,

где

3. Максимальное обратное напряжение на эмиттерном переходе

В

4. Постоянные составляющие базового и эмиттерного токов

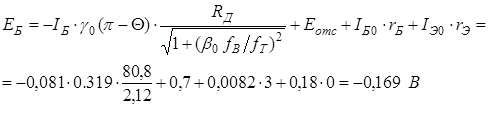

5. Напряжение смещения на эмиттерном переходе


Рис. 2 Эквивалентная схема входного сопротивления транзистора.

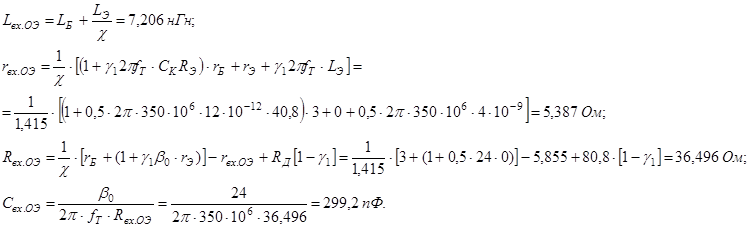

6. Значения Lвх оэ , rвх оэ , Rвх оэ , Свх оэ в эквивалентной схеме входного сопротивления транзистора.

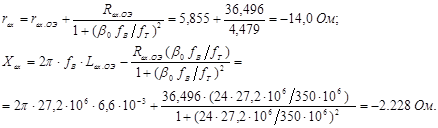

7. Резистивная и реактивная составляющие входного сопротивления транзистора (Zвх =rвх + jXвх )

8. Входная мощность

9. Коэффициент усиления по мощности


5. Расчёт параметров антенны.

Исходными данными для расчета параметров антенны являются

- длина антенны la =1.8м,

- длина волны l=с/f=(3*108 )/(27.2*106 )=11.02 м,

- радиус антенны r=8мм.

Найдем волновое сопротивление антенны:

Поскольку длина антенны меньше четверти длины волны, то

Найдем входное сопротивление антенны:

Ом

где

Zа =ra +jxa

Активная составляющая ra = 2,8 Ом

Реактивная составляющая xa = - 223 Ом


6. Расчет согласующего устройства оконечной ступени с антенной

6.1. Расчет блокировочных элементов

Емкость С22 и индуктивность L2 предназначена для разделения по постоянной составляющей тока Iк0, реактивное сопротивление ХС22 должно удовлетворять соотношению:

ХC 22 << Rое = 4Rк , (ХС22 = Rое /[100…200])

XC 22 = (wC22 )-1 = 4Rк /150 Þ

С22 = 150/(4*31,49*2*3,14*27,2*10-6 ) = 6,96 (нФ);

Реактивное сопротивление ХL 2 должно удовлетворять соотношению:

XL 2 >> Rое = 4Rк, L2 = Rое *[50…100])

XL 2 = wL2 = 4Rк *75 Þ

L2 = 4*31,49*75/(2*3,14*27,2*10-6 ) = 55,3 (мкГн).

6.2. Расчет колебательного контура

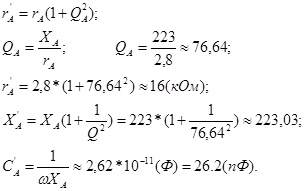

Для определения номиналов элементов (С23 , L3 ) колебательного контура пересчитаем сопротивление антенны в контур следующим образом:

4Rk

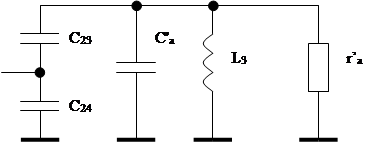

Рис. 2 Пересчёт сопротивления антенны в контур


Сопротивление на зажимах контура равно 4Rк.


Допустим r=250-400 Ом, примем r=300 Ом.

r=1/w*ck =w*L3

Общая емкость контура равна :

Из ниже приведенных формул легко получаем уравнение для С23 :

Решая это уравнение получаем


Список использованной литературы.

1. Проектирование радиопередающих устройств: Учебное пособие для вузов/ В. В. Шахгильдян, В.А. Власов, Б.В. Козырев и другие.; Под ред. В.В. Шахгильдяна. – 3-е изд., перераб. и доп. – М.: Радио и связь, 1993, 512 с., ил.

2. Шумилин М.С., Козырев В.А., Власов В.А. Проектирование транзисторных каскадов передатчиков: Учебное пособие для техникумов.- М.: Радио и связь, 1987, 320 с., ил.
