Реферат: Методология стандартизации

Кропоткинский юридический техникум

Отчет по лабораторным работам

по учебной дисциплине:

«Метрология стандартизации и сертификации»

Выполнил студент группы 310 тд

Понедельченко Роман Владимирович

проверил преподаватель

Чахлов Анатолий Дмитриевич

Кропоткин

2004 г.

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ ПО МЕТРОЛОГИИ

Программа физического эксперимента состоит в следующем:

1. Выбор места проведения эксперимента;

2. Определение названия физического эксперимента и объектов физической величины;

3. Выбор средства измерения;

4. Выбор методов измерения;

5. Поверка средств измерения;

6. Получение результатов измерения;

7. Определение условий измерения;

8. Определения основных погрешностей;

9. Вывод.

Метрологической сферой проведения эксперимента является получение истинных значений измерений показателей качества электрической энергии в электрических сетях.

Объектами измерения являются:

- напряжение постоянного тока;

- напряжение переменного тока;

- измерение силы постоянного тока;

- измерение силы переменного тока;

- сопротивление постоянному току;

- измерение сопротивлений до 500 кОм;

- измерение сопротивлений до 5000 кОм;

- измерение параметров транзисторов;

- измерение напряжения.

Место проведения эксперимента

Местом проведения физического эксперимента был выбран отдел «Стандартизации и Сертификации» Краснодарского центра (КЦСМ).

Средство измерения

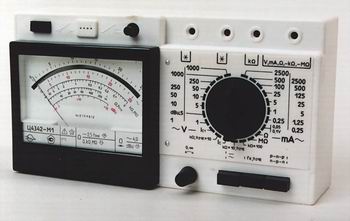

Ц4342-М1

Прибор электроизмерительный многофункциональный

Назначение прибора

Прибор электроизмерительный многофункциональный типа Ц4342-М1 (далее - прибор) с автоматической защитой от электрических перегрузок предназначен для измерения в электрических цепях объектов измерений, работоспособное состояние которых не нарушается их взаимодействием с прибором или выходом нормируемых характеристик прибора за пределы, установленные техническими условиями и указанные в настоящем паспорте:

- силы и напряжения постоянного тока;

- среднеквадратического значения силы и напряжения переменного тока сину-соидальной формы;

- сопротивления постоянному току;

- абсолютного уровня сигнала по напряжению переменного тока.

Кроме того, прибор предназначен для проверки работоспособного состояния биполярных транзисторов с рассеиваемой мощностью до 150 мВт:

- статистического коэффициента передачи тока в схеме с общим эмиттером h21 E в диапазонах измерения сопротивления постоянному току;

- обратных токов: коллектора - ICBO , эмиттера - I EBO , коллектор-эмиттер - ICEO при разомкнутом выводе базы и коллектор-эмиттер ICES при короткозамкнутых выводах эмиттера и базы в диапазонах измерения силы постоянного тока.

Прибор может применяться при регулировании, ремонте и эксплуатации электро- и радиоаппаратуры в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых и вентилируемых производственных и других, в том числе хорошо вентилируемых подземных помещениях (отсутствие прямого воздействия солнечной радиации и отсутствие воздействия атмосферных осадков, ветра, а также песка и пыли наружного воздуха).

Рабочие и климатические условия применения прибора:

- температура окружающего воздуха от минус 10 до плюс 40 о С;

- атмосферное давление 84 - 106,7 кПа (630 - 800 мм рт. ст.);

- относительная влажность воздуха до 80 % при температуре 25 о С.

Методы измерения

Методика выполнения измерений (МВИ) Комбинированного прибора Ц4342-М1 для измерения силы и напряжения постоянного тока в соответствии с ГОСТ Р 8.563-96 «ГСИ. Методика выполнения измерений», введенным 1 июля 1997 года.

Метрологические характеристики

Верхние пределы измерений

Нормальная область частот

Средняя частота нормальной области частот, Гц

Рабочая область частот, Гц

1000 В

45 - 100

72

100 - 200

250 В

45 - 200

122

200 - 500

50 В

45 - 500

272

500 - 10000

1; 5;10 В

45 - 1000

522

1000 - 2000

0,25;1,25;5;25,125, 500, 2500, 5000 мА

45 - 1000

522

1000 - 2000

Технические характеристики

Время успокоения прибора не превышает 4 с. Время установления рабочего режима прибора - непосредственно после включения.

Режим работы прибора - непрерывный. Продолжительность непрерывной работы в течение 16 ч, с перерывом до повторного включения 1 ч. В процессе работы, при необходимости, следует заменять встроенные электрохимические источники тока.

Изоляция между всеми изолированными электрическим цепями и корпусом прибора в нормальных климатических условиях применения выдерживает в течение 1 минуты действие испытательного напряжения переменного тока синусоидальной формы частотой (50  1) Гц, среднеквадратическое значение которого составляет 3 кВ.

Прибор выдерживает длительные перегрузки током или напряжением, равные 120 % от конечного значения диапазонов измерений, в течение 2 ч.

Прибор с защитой от электрических перегрузок при измерении силы и напряжения постоянного и переменного тока выдерживает воздействие кратковременных электрических перегрузок - десяти ударов током или напряжением, величины которых не должны превышать 25-кратных значений от конечного значения диапазонов измерений, но не более 50 А в последовательных и 2 кВ параллельных цепях.

Время включения под перегрузку 5 с с интервалом 20 с.

Цепи питания прибора выдерживают кратковременные перегрузки - 5 ударов напряжением, равным 150 % от верхнего значения нормальной области напряжения источника питания.

Время включения под перегрузку 0,5 с с интервалом 15 с.

При отсутствии источника питания автоматической защиты кратковременные перегрузки не должны превышать в диапазонах измерений:

- до 1 А - 5 IК ; свыше 1 А - 2 IК ;

- до 100 В - 5UК ; свыше 100 В - 2 UК (но не более 2 кВ),

где IК и UК - конечные значения диапазонов измерений силы тока и напряжения.

  1. Габаритные размеры прибора 215 х 115 х 90 мм.
  2. Масса прибора 0,95 кг.
  3. Суммарная масса драгоценных материалов в приборе: серебра - 2,0 г; платины - 0,012 г (растяжка).
  4. Суммарная масса цветных металлов в приборе:

- алюминия и алюминиевых сплавов - 44 г (шильдики, обойма, циферблат);

- кобальта - 18 г (магнит измерительного механизма и реле автозащиты);

- меди и сплавов на медной основе - 44 г (обмотки, гнезда, провода).

Функциональные возможности:

1. Прибор обеспечивает возможность измерения силы и напряжения постоянного тока;

2. Измеритель обеспечивает измерение действующего значения силы и напряжения переменного
тока практически синусоидальной формы;

3. Измеритель обеспечивает измерение сопротивления постоянного тока, а также параметров маломощных транзисторов.

Поверка

• Методика поверки измерителя приведена в документе «Инструкция. Комбинированный прибор Ц4342-М1. Методика поверки».

• Этот документ устанавливает методы и средства первичной и периодических поверок измерителя.

• В зависимости от условий эксплуатации рекомендуются следующие межповерочные интервалы: для достижения точности 2 - 1 год; Для достижения наивысшей точности (не ниже 0, 5 %) - 1 месяц в течение первых трех месяцев эксплуатации. Кроме этого, после всех видов климатических испытаний, а также после пребывания в условиях, отличных от нормальных или рабочих, перед использованием должен быть выдержан в нормальных условиях или рабочих условиях не менее 24 часов.

Проведение поверки.

• При поверке образцовые приборы должны быть класса точности не ниже 0,5.

• При проведении поверки прибора следует руководствоваться инструкциями
Госстандарта СССР № 184 - 62 по поверке амперметров, вольтметров, ваттметров и варметров и
№ 188 - 60 по поверке омметров и фарадметров.

• Проверку диапазонов измерений и определение диапазона установки цифровых
показаний производить одновременно с определением основной погрешности по измерению.

• Проверку влияния напряжения питания производить по ГОСТ 22261-82. Время
выдержки при повышенном и пониженном напряжении питании должно быть не менее 10 мин.

• Проверку времени установления рабочего режима производить по ГОСТ 22261-82.

Указание мер безопасности:

1. При работе с напряжением более 30 В необходимо подключать прибор при выключенном напряжении в исследуемой цепи.

2. Касание к зажимам и гнездам прибора при высоком напряжении опасно для жизни.

3. Подключение, замена и ремонт измерителя должны производиться при отключении питающей сети.

4. К эксплуатации измерителя могут быть допущены лица, имеющие квалификацию не ниже 3 группы по технике безопасности работы в действующих электроустановках.

Результаты измерений

Прибором Ц4342-М1 производились измерения при t=350 С, остальные влияющие величины соответствовали нормальным. Тогда

Y р=Y o+Y т.

Предел допускаемого значения дополнительной погрешности, вызванной изменением температуры от нормальной (205)о С в пределах рабочих температур, равен 2,5% на постоянном токе и 4,0% на переменном токе на каждые 10о С изменения температуры.

Следовательно, погрешность результатов измерений в данном случае равна:

на постоянном токе Y р=5,0%

на переменном токе Y р=8,0%

Условия измерений

Влияющая величина

Нормальное значение

Положение прибора, °

Горизонтальное  +2

Температура окружающего воздуха, °С

20 + 5

Относительная влажность воздуха, %

30 - 80

Атмосферное давление, кПа (мм рт.ст.)

84 - 106,7 (630 - 795)

Частота измеряемых силы и напряжения переменного тока

Нормальная область частот

Форма кривой измеряемых силы и напряжения переменного тока

Синусоидальная с коэффициентом несинусоидальности не более 2 %

Напряжение источника питания схемы омметра, В:

3,7 - 4,7 (встроенный электрохимический источник постоянного тока)

Внешнее магнитное поле

Магнитное поле Земли

Ферромагнитная опорная плоскость

Отсутствие

Коэффициент переменной составляющей силы или напряжения постоянного тока, %, не более

3

Основные погрешности

Основная погрешность изменения показаний прибора и вариация показаний прибора выражаются в процентах и вычисляется по формуле:

Y = 100 / XN (1)

Где D - значение абсолютной погрешности, изменений показаний прибора и вариации показаний прибора, выраженные в единицах измеряемой величины или единицах длинны шкалы;

XN - нормирующее значение, выраженное в тех же единицах, что и абсолютная погрешность.

Нормирующее значение XN принимать равным: конечному значению диапазона измерения силы и напряжения постоянного и переменного тока, всей длине шкалы при измерениях сопротивления постоянному току и абсолютного уровня сигнала по напряжению.

"h21 E " - 48 мм; "кОм, МОм" - 67 мм; "дБ" - 44 мм.

Предел допускаемой вариации показаний прибора равен 1,25 %.

Измеряе-мая вели-чина

Диапазон измере-ний

Класс точ-ности

Пределы допускае-мой приве-дённой ос-новной по-грешности, %

Паде-ние на-пряже-ния, В, не бо-лее

Ток потребления, мА, не более

От изме-ряемого сиг-нала

От источ-ника пи-тания

Сила по-стоянного тока, мА

0-0,05;0-0,25;0-1;0-5

0-25;0-100;0-500;

0-2500;

2,5

 2,5

0,4

---

---

Сила переменного тока, мА

0,05-0,25;0,25-1,25; 1-5;5-25;25-125; 100-500;

500-2500

4,0

 4,0

1,2

---

---

Напряже-ние посто-янного тока, В

0-0,1; 0-1; 0-5; 0-10; 0-50; 0-250; 0-1000;

2,5

 2,5

---

0,053

---

Напряже-ние пере-менного тока, В

0,2 -1,0

1 - 5

2 - 10

10 - 50; 50 - 250;

200 - 1000

4,0

 4,0

---

5,2

2,8

1,05

0,28

---

Сопротив-ление по-стоянному току, кОм

0 - 0,3

0 - 10

0 - 100

0 - 1000

0 - 10000

2,5

 2,5

---

---

7,600

7,200

0,720

0,072

15,0

Абсолютный уровень сигнала по напряжению, дБ

От минус 10 до плюс 15

4,0

 4,0

---

2,800

---

Статический коэффициент тока, h21 E

0 - 200

0 - 2000

4,0

 4,0

---

---

0,720

7,200

Влияющая величина

Интервал влияющей величины

Пределы допускаемого
изменения показаний, %

Температура окружающего воздуха, °С

От минус 10 до плюс 40

+ 2,5 и + 4,0 при измерении на постоянном и переменном токе соответственно на каждые 10 °С изменения температуры

Положение прибора

Отклонение от горизонтального на 10° в любом направлении

 + 2,5

Частота измеряемых силы и напряжения переменного тока

Рабочая область частот (табл. 3)

+ 4,0 (при изменении частоты от границы нормальной области до любого значения частоты смежной части рабочей области частот)

Внешнее однородное магнитное поле

Постоянное с индукцией 0,5 мТл

Переменное с индукцией 0,2 мТл при частоте до 1 кГц

 +1,5

+ 4,0

Форма кривой измеряемых силы или напряжения переменного тока

Отклонение среднеквадратического значения под влиянием 2, 3 и 5 гармонической составляющей, равное 5 %

 +5,0

Ферромагнитная опорная плоскость

Толщина (2  0,5) мм

 +1,2

Такой же прибор

Размещённый вплотную, до этого находившийся на расстоянии не менее 1 м

 +1,2

Вывод:

В результате проведенной лабораторной работы были проверены все ключевые параметры работы комбинированного прибора Ц4342-М1, а также при определенных условиях измерения были определены основные погрешности измерений.

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ ПО СТАНДАРТИЗАЦИИ

Общей целью стандартизации является защита интересов потребителей и государства по вопросам качества продукции, процессов и услуг.

Согласно закону РФ «О стандартизации» стандартизация как деятельность направлена на достижение следующих целей:

1. безопасность продукции, работ и услуг для окружающей среды, жизни, здоровья и
имущества;

2. безопасность хозяйственных объектов с учетом риска возникновения природных и
техногенных катастроф и других чрезвычайных ситуаций;

3. обороноспособность и мобилизационная готовность страны;

4. техническая и информационная совместимость, а также взаимозаменяемость продукции;

5. единство измерений;

6. качество продукции, работ и услуг в соответствии с уровнем развития науки, техники и
технологии;

7. экономия всех видов ресурсов.

Стандартизация как наука и как вид деятельности базируется на определенных принципов или положениях. Эти принципы отражают основные закономерности процесса разработки стандартов.

Существует 7 основных принципов стандартизации:

1. Сбалансированность интересов сторон;

2. Системность и комплектность стандартизации;

3. Динамичность и опережающее развитие стандарта;

4. Эффективность стандартизации;

5. Периодичность разработки стандартов;

6. Принцип гармонизации;

7. Четкость формулировок и положений стандартов.

Совокупность стандартов призванных устанавливать наиболее эффективную последовательность организационных или технологических проблем с целью обеспечения поставленных целей, образуют системы стандартов. Таким образом, измерительные приборы должны отмечать высоким требованиям надежности, безопасности и главные качества проводимых измерений, т.к. только при получении измеряемых

параметров с заданной точностью можно обеспечить высокое качество выпускаемой промышленной

продукции.

ОТЧЕТ ПО ЛАБОРАТОРНОЙ РАБОТЕ ПО СЕРТИФИКАЦИИ.

Сертификация в РФ направлена на следующие цели:

1 .создание условий для деятельности предприятия на едином товарном рынке в РФ, а также для участия в международном экономическом и научно-техническом сотрудничестве и международной торговли

2. содействие потребителям в компетентном выборе продукции

3. содействие экспорту и повышение конкурентоспособности продукции

4. защита потребителя от недобросовестности производителя или продавца

5. контроль безопасности продукции для окружающей среды, жизни, здоровья и имущества

6. подтверждение качества продукции, заявленной изготовителем.

Программа сертификации продукции проходит по следующим основным этапам:

1. подача заявки на сертификацию;

2. рассмотрение и принятие решения по заявке;

3. отбор, идентификация образцов и их испытания;

4. проверка производства (если предусмотрена схемой сертификации);

5. анализ полученных результатов, принятие решения о возможности выдачи сертификата;

6. выдача сертификата и лицензии (разрешения) на применение знака соответствия;

7. инспекционный контроль за сертифицированной продукцией в соответствии со схемой
сертификации.

При сертификации по отдельным схемам некоторые этапы могут не предусматриваться.

ГОССТАНДАРТ РОССИИ

СИСТЕМА СЕРТИФИКАЦИИ ГОСТ Р

СЕРТИФИКАТ СООТВЕТСТВИЯ


№ РОСС RU.1090.HX.2524

Срок действия установлен с 05.04.04 по 05.04.07 г


№ 4543654

ОРГАН ПО СЕРТИФИКАЦИИ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

УДОСТОВЛЯЕТ, ЧТО ДОЛЖНЫМ ОБРАЗОМ ИДЕНТИФИЦИРОВАННАЯ ЗАЯВИТЕЛЕМ ПЮДУКЦИЯ

ПРИБОР Комбинированный прибор Ц4342-М1

ИЗГОТОВИТЕЛЬ (ПРОДАВЕЦ)

ООП "Consyl"

Россия, 440052, г. Житомир, Комсомольская 19

СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ НОРМАТИВНЫХ ДОКУМЕНТОВ ГОСТ 13109-97

СЕРТИФИКАТ ВЫДАН НА ОСНОВАНИИ

-протокола испытаний № 78 от 04.04.2004, выданного «Отдел Стандартизации и Сертификации Краснодарского центра (КЦСМ)» расположенного в г. Кропоткине по ул. Шоссейной 3.

аттестат № 146118

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Руководитель органа_____________________________________________________________________________

Подпись Ф.И.О.

М.П. Эксперт _________Подпись____________________________________________Ф.И.О.__________________

Сертификат имеет юридическую силу на всей территории Российской Федерации
