Реферат: Цифровые фотоаппараты 2

Цифровой фотоаппарат — устройство, являющееся разновидностью фотоаппарата , в котором светочувствительным материалом является матрица или несколько матриц, состоящая из отдельных пикселей , сигнал с которых представляется, обрабатывается и хранится в самом аппарате в цифровом виде.

Fujifilm FinePix S9000

Несмотря на функциональное сходство, цифровые видеоустройства самого разного назначения, такие как камеры видеонаблюдения и веб-камеры , фотоаппаратами обычно не называются, если не позволяют сохранить снимки в самом устройстве или на вставленном в устройство носителе информации.

Содержание

[убрать ]

  • 1 Классификация
  • 2 История
  • 3 Устройство цифрового фотоаппарата
  • 4 Светочувствительная матрица
  • 5 Носители информации
  • 6 Характеристики из сферы рекламы и маркетинга
  • 7 Примечания
  • 8 См. также

[править ] Классификация

В ряде случаев современная видеозаписывающая аппаратура имеет функции получения статических снимков, а значительная доля устройств, называемых цифровыми фотоаппаратами, умеет осуществлять запись видеоизображения и звука и выводить видеосигнал в телевизионном формате. Поэтому граница между видео- и фотооборудованием в цифровую эпоху в достаточной степени условна и определяется скорее тем, какие задачи ставит оператор, нежели тем, какова функциональная «начинка» камеры.

Цифровые фотоаппараты можно поделить на несколько классов:

  • Фотоаппараты со встроенной оптикой:
    • Компактные ( «мыльница » традиционных размеров). Характеризуются малыми размерами и весом. Малый физический размер матрицы означает низкую чувствительность или высокий уровень шумов. Также этот тип камер обычно отличает отсутствие или недостаточная гибкость ручных настроек экспозиции .
    • Сверхкомпактные, миниатюрные. Отличаются не только размерами, но часто и отсутствием видоискателя и экрана.
    • Встроенные в другие устройства. Отличаются отсутствием собственных органов управления.
    • Псевдозеркальные — внешним видом напоминают зеркальную камеру, а также, как правило, помимо цифрового дисплея, оснащены видоискателем-глазком. Изображение в видоискателе такого аппарата формируется на отдельном цифровом экране, или на поворачивающемся основном экране. Как правило, имеют резьбу на объективе для присоединения насадок и светофильтров (пример — Konica Minolta серия моделей Z).
    • Полузеркалка — жаргонный термин, описывающий класс аппаратов, в которых имеется наводка по матовому стеклу через съёмочный объектив, однако нет возможности объектив менять. В таких аппаратах оптическая схема содержит светоделительную призму, которая направляет от 10 до 50 % светового потока на матовое стекло, а остальное передается на матрицу. (примеры — Olympus E-10, E-20)
  • Камеры со сменной оптикой:
    • Цифровые зеркальные фотоаппараты
    • Цифровые дальномерные фотоаппараты

История создания цифровой фотографии

Основная статья : Хронология фотографии

  • 1908 Шотландец Алан Арчибальд Кэмпбел Свинтон (Alan Archibald Campbell Swinton) печатает в журнале Nature статью, в которой описывает электронное устройство для регистрации изображения на электронно-лучевой трубке . В дальнейшем эта технология легла в основу телевидения .
  • 1969 Исследователи из Bell Laboratories - Уиллард Бойл (Willard Boyle) и Джордж Смит (George Smith) сформулировали идею прибора с зарядовой связью (ПЗС ) для регистрации изображений.
  • 1970 Ученые из Bell Labs создали прототип электронной видеокамеры на основе ПЗС. Первый ПЗС содержал всего семь МОП-элементов.
  • 1972 Компания Texas Instruments запатентовала устройство под названием «Полностью электронное устройство для записи и последующего воспроизведения неподвижных изображений». В качестве чувствительного элемента в нем использовалась ПЗС-матрица , изображения хранились на магнитной ленте , а воспроизведение происходило через телевизор . Данный патент практически полностью описывал структуру цифровой камеры, несмотря на то, что сама камера фактически была аналоговой.
  • 1973 Компания Fairchild (одна из легенд полупроводниковой индустрии) начала промышленный выпуск ПЗС-матриц. Они были чёрно-белыми и имели разрешение всего 100х100 пикселей. В 1974 при помощи такой ПЗС-матрицы и телескопа была получена первая астрономическая электронная фотография. В том же году Гил Амелио (Gil Amelio), также работавший в Bell Labs, разработал техпроцесс производства ПЗС-матриц на стандартном полупроводниковом оборудовании. После этого их распространение пошло намного быстрее.
  • 1975 Инженер Стив Сассон (Steve J. Sasson) работавший в компании Kodak сделал первую работающую камеру на ПЗС-матрице производства Fairchild. Камера весила почти три килограмма и позволяла записывать снимки размером 100x100 пикселей на магнитную кассету (один кадр записывался 23 секунды).
  • В том же году в СССР производят ПЗС под руководством Бориса Седунова.
  • 1976 Fairchild выпускает первую коммерческую электронную камеру MV-101, которая была использована на конвейере Procter&Gamble для контроля качества продукции. Это уже была первая, полностью цифровая камера, передававшая изображение в миникомпьютер DEC PDP-8/E по специальному параллельному интерфейсу .
  • 1980 Sony представила на рынок первую цветную видеокамеру на основе ПЗС-матрицы (до этого все камеры были чёрно-белыми).
  • 1981 Sony выпускает камеру Sony Mavica (сокращение от Magnetic Video Camera), с которой и принято отсчитывать историю современной цифровой фотографии. Mavica была полноценной зеркальной камерой со сменными объективами и имела разрешение 570×490 пикселей (0,28 Мп) Она записывала отдельные кадры в формате NTSC и поэтому официально она называлась «статической видеокамерой» (Still video camera). Технически, Mavica была продолжением линейки телевизионных камер Sony на основе ПЗС-матриц. Во многом, появление Mavica было переворотом, аналогичным изобретению химического фотопроцесса в начале 19-го века . На смену громоздким телекамерам с электронно-лучевыми трубками пришло компактное устройство на основе твердотельного ПЗС-сенсора. Полученные на ПЗС-матрице изображения сохранялись на специальном гибком магнитном диске в аналоговом видеоформате NTSC . Диск был похож на современную дискету , но имел размер 2 дюйма . На него можно было записать до 50 кадров, а также звуковые комментарии. Диск был перезаписываемый и назывался Video Floppy и Mavipak.
  • Примерно в то же время в канадском университете Калгари была разработана первая полностью цифровая камера под названием All-Sky camera. Она предназначалась для научной фотосъемки, была сделана на основе ПЗС-матрицы Fairchild и выдавала данные в цифровом формате.
  • 1983 В космос запущен советский оптико-электронный комплекс, разработанный под руководством Бориса Седунова.
  • 1984 -1986 По примеру Sony, компании Canon , Nikon , Asahi также начали выпуск электронных видео- и фотокамер. Камеры были аналоговыми, стоили очень дорого и имели разрешение 0,3–0,5 мегапикселей. Картинки в формате видеосигнала писались на магнитные носители (как правило, дискеты). В этом же году (?) Kodak ввёл в обиход термин «мегапиксель», создав промышленный образец CCD-сенсора с разрешением 1,4 Мп.
  • 1988 Компания Fuji , которой и принадлежит право первенства в производстве полноценной цифровой видео-фотокамеры, совместно с Toshiba выпустила камеру Fuji DS-1P, основанную на ПЗС-матрице с разрешением в 0,4 Мп. DS-1P также стала первой камерой, записывавшей изображение в формате NTSC не на магнитный диск, а на сменную карту памяти статического ОЗУ (Static RAM) со встроенной для поддержания целостности данных батарейкой. В том же году Apple совместно с Kodak выпускает первую программу для обработки фотоизображений на компьютере — PhotoMac.
  • 1990 Появилась уже полностью цифровая, коммерческая камера – Dycam Model 1, более известная под как Logitech FotoMan FM-1. Камера была чёрно-белая (256 градаций серого), имела разрешение 376x240 пикселов и 1 мегабайт встроенной оперативной памяти для хранения 32 снимков, встроенную вспышку и возможность подключить камеру к компьютеру.
  • 1991 Kodak, совместно с Nikon, выпускает профессиональный зеркальный цифровой фотоаппарат Kodak DSC100 на основе камеры Nikon F3. Запись происходила на жесткий диск, находящийся в отдельном блоке, весившем около 5 кг.
  • 1994 Apple совершает настоящий маркетинговый прорыв, выпустив Apple QuickTake 100. Фотокамера была выпущена в корпусе, напоминавшем бинокль (популярная в те годы форма для видео-фотокамер) и позволяла хранить во внутренней Flash-памяти восемь снимков размером 640×480 (0,3 Мп) или тридцать два снимка с половинным разрешением 320×200. Подключалась камера к компьютеру с помощью последовательного порта , питалась от трёх батареек формата AA и стоила меньше восьмисот долларов.
  • 1994 На рынке появились первые Flash-карты форматов Compact Flash и SmartMedia , объёмом от 2 до 24 Мбайт.
  • 1995 Выпущены первые потребительские фотоаппараты Apple QuickTake 150, Kodak DC40, Casio QV-11 (первая цифровая фотокамера с LCD-дисплеем и первая же — с поворотным объективом), Sony Cyber-Shot. Началась гонка за снижение цены и приближение качества цифровой фотографии к качеству плёнки.
  • 1996 Приход на рынок компании Olympus , не только с новыми моделями, но и с концепцией комплексного подхода к цифровому фото, основанной на создании локальной пользовательской инфраструктуры: камера + принтер + сканер + персональное хранилище фотоинформации.
  • 1996 Fuji представила первый цифровой минилаб . Технология нового устройства была гибридной – она сочетала в себе лазерные , цифровые и химические процессы. В дальнейшем к производству цифровых минилабов подключились и другие компании, в частности, Noritsu и Konica .
  • 1997 Преодолён символический рубеж в 1 мегапиксель: в начале года выходит камера FujiFilm DS-300 c 1,2-мегапиксельной матрицей, в середине — зеркальная (на основе светоразделяющей призмы) однообъективная камера Olympus C-1400 XL (1,4 мегапиксела).
  • 2000 Выпуск камеры Contax N Digital первой полнокадровой (24х36 мм) камеры с разрешением 6 Мп.
  • 2002 Sigma выпускает камеру SD9 c трехслойной матрицей Foveon .
  • 2003 Начало выпуска Canon EOS 300D – первой доступной по цене широкому кругу фотографов зеркальной цифровой фотокамеры со сменными объективами. Благодаря этому факту, а также выпуску аналогичных камер другими производителями, произошло массовое вытеснение плёнки не только из среды непритязательных любителей и профессионалов, но и среди «продвинутых» любителей, до этого относившихся к цифровой фотографии довольно прохладно.
  • 2003 Компаниями Olympus, Kodak и FujiFilm представлен стандарт 4:3 , направленный на стандартизацию цифровых зеркальных камер и выпущена фотокамера Olympus Е-1 под этот стандарт.
  • 2005 Начало выпуска Canon EOS 5D – первой доступной по цене (цена менее $3000) камеры с полнокадровым сенсором с разрешением 12.7 Мп
  • 2008 Начало выпуска Nikon D90 - первой цифровой зеркальной камеры с возможностью записи HDTV


Вследствие совершившейся цифровой миниреволюции особенно выиграли японские компании, в отличие от осторожных «американцев». В частности, Nikon, Canon и Sony сегодня считаются признанными лидерами рынка, а компания Kodak, являясь одним из ведущих разработчиков технологий для цифровой фотографии, рынок любительской цифровой фототехники практически потеряла. История эта не завершена, она активно продолжается в настоящее время.

Основная статья : Цифровой фотоаппарат

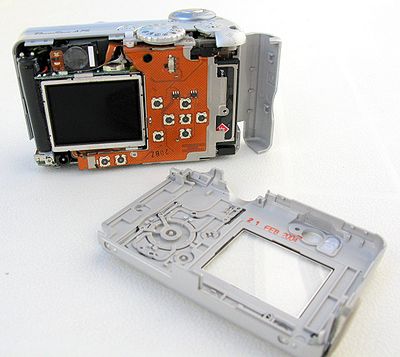

Частично разобранный цифровой фотоаппарат
Canon PowerShot A75

История развития фототехники привела к тому, что были выработаны определённые стандарты на интерфейс между фотографом и используемой им фототехникой . В результате цифровые фотоаппараты в большинстве своих внешних черт и органах управления повторяют наиболее совершенные модели плёночной техники. Принципиальное различие оказывается в «начинке» аппарата, в технологиях фиксации и последующей обработки изображения.

Содержание

[убрать ]

  • 1 Основные элементы цифрового фотоаппарата
    • 1.1 Матрица
    • 1.2 Объектив
    • 1.3 Затвор
    • 1.4 Видоискатели
    • 1.5 Процессор
    • 1.6 Карта памяти
    • 1.7 Разъёмы и интерфейсы
  • 2 Работа цифрового фотоаппарата
  • 3 См. также
  • 4 Примечания
  • 5 Литература

Матрица

Основная статья : Матрица (фото)

Основной элемент любой цифровой фото- или видеокамеры — матрица, от которой в наибольшей степени зависит качество получаемого изображения.

[править] Объектив

Основная статья : Объектив

Объектив цифровой камеры не претерпел кардинальных изменений по сравнению с объективами обычных фотокамер. Из-за меньших размеров сенсора, объективы цифровых камер (за исключением зеркальных камер, использующих те же объективы) имеют меньшие геометрические размеры.

Благодаря уменьшению относительно 35-мм плёнки размера матрицы, в любительских камерах стало возможным использование оптических схем, ранее присущих только дорогим аппаратам.

[править] Затвор

Основная статья : Затвор (фото)

Цифровые камеры оснащены электронным эквивалентом затвора, который встроен в матрицу и выполняет работу, аналогичную механическому. В более дорогих камерах вмонтированы два затвора, и механический служит для предотвращения попадания на сенсор света после окончания времени выдержки, что позволяет избежать появления артефактов ореола, частично блюминга и смазывания.

В некоторых цифровых фотоаппаратах при нажатии клавиши затвора наполовину происходит срабатывание систем автоматики. Автофокус и система определения экспозиции фиксируют параметры съёмки и ждут полного нажатия. При полном нажатии клавиши спусковой кнопки:

  • в незеркальных цифровых аппаратах:
    • механический затвор (при наличии) закрывается;
    • происходит сброс заряда в ячейках матрицы
    • механический затвор открывается на время экспонирования.
    • механический затвор закрывается.
    • происходит считывание кадра из матрицы
    • механический затвор открывается
    • матрица переходит в режим Live View.
  • в зеркальном цифровом аппарате (без или при выключенном режиме Live View):
    • поднимается зеркало, срабатывает «прыгающая» диафрагма.
    • включается ранее выключенная матрица
    • открывается на время экспонирования механический затвор
    • закрывается мех затвор
    • опускается зеркало, открывается диафрагма
    • происходит считывание и обработка кадра из матрицы.

[править] Видоискатели

Основная статья : Видоискатель

Вид в экране видоискателя зеркальной камеры.

Видоискатель — элемент фотоаппарата, показывающий границы будущего снимка и в некоторых случаях резкость и параметры съёмки. На бытовых цифровых фотоаппаратах в качестве видоискателя используются ЖК экраны (на зеркалках в режиме LiveView и на «мыльницах») и различные виды оптических видоискателей.

[править] Процессор

Основная статья : Микроконтроллер

Процессоры в цифровых фотоаппаратах выполняют следующие функции:

  • управление работой затвора;
  • управление объективом в автоматическом и ручном режимах съёмки;
  • выбор баланса белого , измерение освещённости объекта, определение экспопары , выбор цветовой температуры;
  • управление работой вспышки;
  • управление брекетингом — возможностью серийной съёмки (обычно сериями по 3 или 10 кадров);
  • управление специальными эффектами из имеющегося набора (сепия, чёрно-белая съёмка, устранение эффекта красных глаз и др.);
  • формирование и выдачи на дисплей информации о выбранных режимах съёмки, настройках, самого изображения и т. д.

[править] Карта памяти

Основная статья : Флеш-память

Флэш карты.

Карта памяти — носитель информации, который обеспечивает длительное хранение данных большого объёма, в том числе изображений, получаемых цифровым фотоаппаратом.

[править] Разъёмы и интерфейсы

Внешний интерфейс подключения к компьютеру общего назначения имеется практически во всех цифровых камерах. На сегодня (2008) самым распространённым из них является USB. Также применяются специальные виды разъёмов для подключения к телевизору или принтеру. Появились первые модели фотокамер с беспроводными интерфейсами.

[править] Работа цифрового фотоаппарата

До нажатия клавиши затвора в зеркальных фотоаппаратах между объективом и матрицей расположено зеркало, отражаясь от которого, свет попадает в видоискатель. В незеркальных фотоаппаратах и зеркальных фотоаппаратах в режиме Live View свет из объектива падает на матрицу, при этом на ЖК экран выводится изображение, сформированное на матрице. В некоторых фотоаппаратах при этом может происходить автоматическая фокусировка.

При неполном нажатии клавиши затвора (если такой режим предусмотрен) происходит выбор всех автоматически выбираемых параметров съёмки (фокусировка, определение экспопары, чувствительности фотоматериала (ISO) и т. д.).

При полном нажатии происходит съёмка кадра, и считывание информации с матрицы во встроенную память фотоаппарата (буфер). Далее производится обработка полученных данных процессором с учётом установленных параметров коррекции экспозиции, ISO, баланса белого и др., после чего данные сжимаются в формат JPEG и сохраняются на флэш-карту. При съёмке в формат RAW данные сохраняются на флэш-карту без обработки процессором (возможна коррекция битых пикселей и сжатие алгоритмом без потерь). Так как запись на флэш-карту изображения занимает достаточно большое количество времени, многие фотоаппараты позволяют снимать следующий кадр до окончания записи предыдущего на флэш-карту, если в буфере есть свободное место.
