Реферат: Прохождение амплитудно-модулированных колебаний и радиоимпульсов через одиночный контур и систему

Министерство образования Российской Федерации

Новгородский государственный университет имени Ярослава Мудрого

Кафедра '' Радиофизика и Электроника ''

ПРОХОЖДЕНИЕ АМПЛИТУДНО-МОДУЛИРОВАННЫХ КОЛЕБАНИЙ ЧЕРЕЗ ОДИНОЧНЫЙ КОНТУР И СИСТЕМУ СВЯЗАННЫХ колебательных контуров

Лабораторная работа по дисциплине

''РТЦиС''

Отчет

Проверил

преподаватель

______ Н.Н.Борисов

“___”________2004г.


Цель работы: аналитическое и экспериментальное исследование прохождения амплитудно-модулированного (АМ) колебания через одиночный колебательный контур и систему связанных колебательных контуров.

Собрали схему рабочей установки для исследование прохождения амплитудно-модулированного (АМ) колебания через одиночный колебательный контур

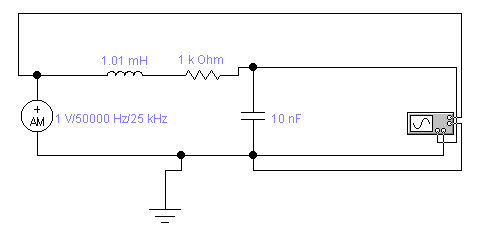

Рисунок 1. Рабочая схема.

Установили резонансную частоту контура равной несущей частоте АМ колебания с помощью конденсатора С1.

При частоте модулирующего сигнала равной 1 кГц выставили коэффициент модуляции mвх=0.5 на входе контура. Измерили mвых на выходе контура для Ω=1; 2.5; 5; 10; 20 кГц. Результаты измерений занесли в таблицу 1.

Таблица 1. Результаты измерений.

Ω ,кГц 1 2.5 5 10 20
mвх 0.5 0.5 0.5 0.5 0.5
mвых 0,5002 0,495 0,489 0,47 0,417

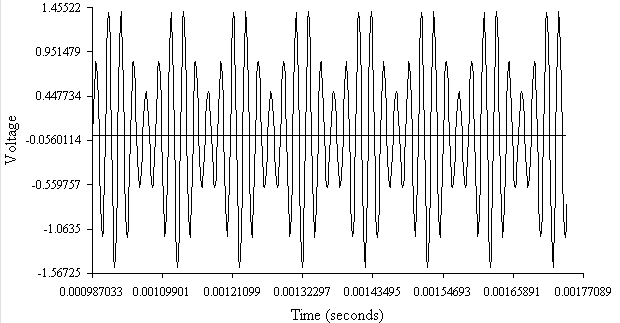

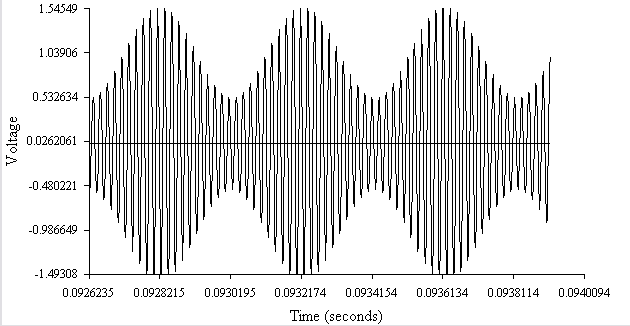

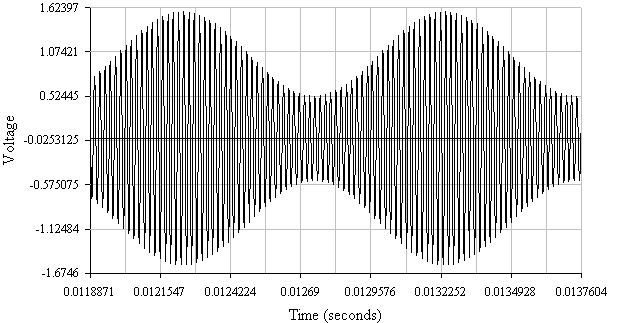

Рисунок 2. Осциллограмма входного напряжения при Ω =1кГц

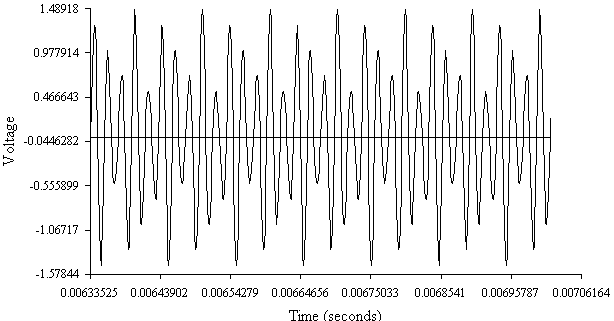

Рисунок 3. Осциллограмма выходного напряжения при Ω =1кГц

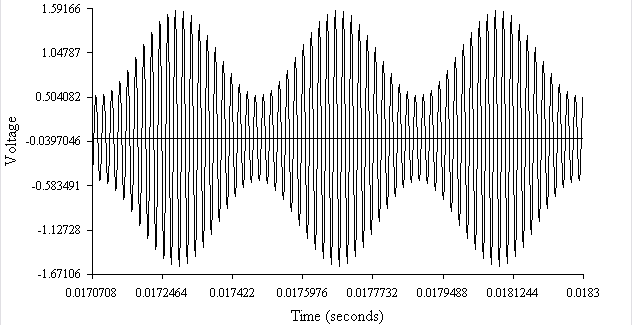

Рисунок 4. Осциллограмма входного напряжения при Ω =2.5кГц

Рисунок 5. Осциллограмма выходного напряжения при Ω =2.5кГц

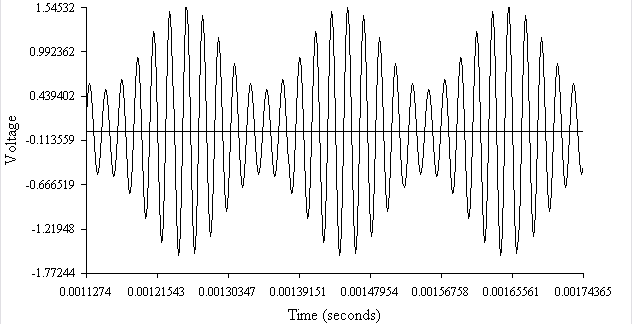

Рисунок 6. Осциллограмма входного напряжения при Ω =5кГц

Рисунок 7. Осциллограмма выходного напряжения при Ω =5кГц

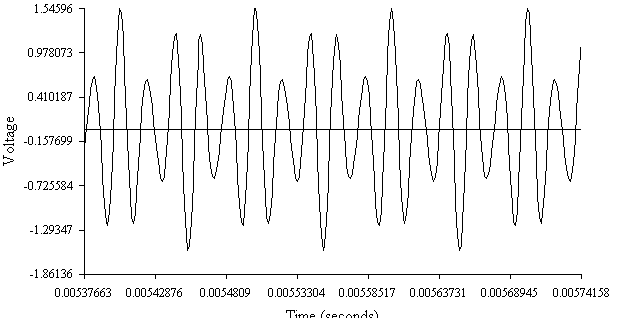

Рисунок 8. Осциллограмма входного напряжения при Ω =10кГц

Рисунок 9. Осциллограмма выходного напряжения при Ω =10кГц

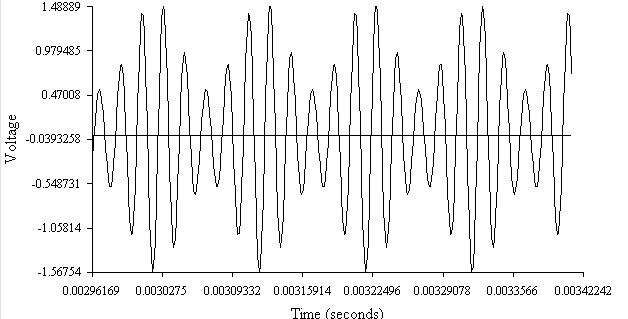

Рисунок 10. Осциллограмма входного напряжения при Ω =20кГц

Рисунок 11. Осциллограмма выходного напряжения при Ω =20кГц

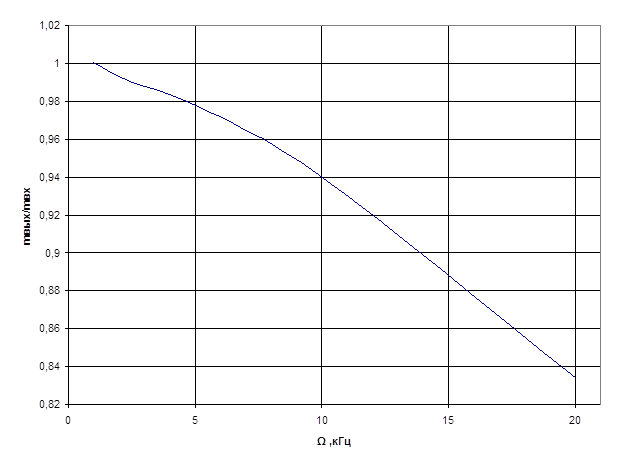

Рисунок 12. Зависимость mвых от модулирующей частоты.

Собрали схему рабочей установки для исследование прохождения амплитудно-модулированного (АМ) колебания через систему связанных колебательных контуров.( Рисунок 13.)

Повторили предыдущие действия для системы связанных контуров при А=0.5; 1; 2.

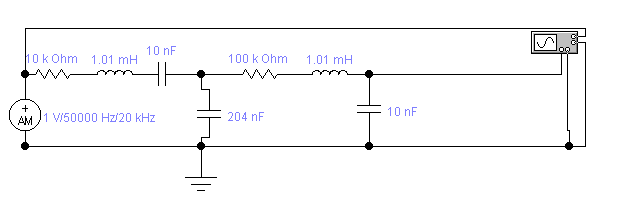

Рисунок 13. Рабочая схема.

Таблица 2. Результаты измерений

Ω ,кГц 1 2.5 5 10 20
mвх 0.5 0.5 0.5 0.5 0.5
mвых(А=0.5) 0,499 0,498 0,493 0,476 0,474
mвых(А=1) 0,498 0,495 0,487 0,47 0,347
mвых(А=2) 0,5 0,499 0,493 0,476 0,46

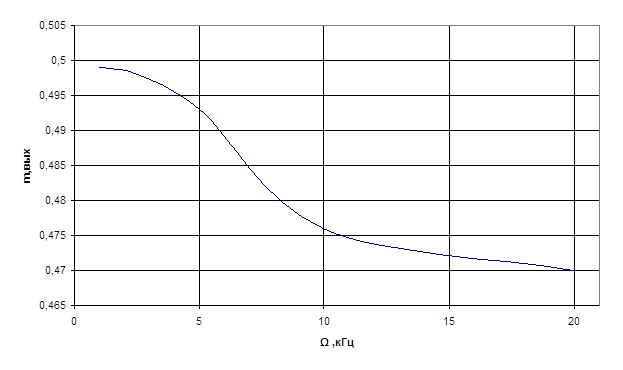

Рисунок 14. Зависимость mвых от модулирующей частоты. (А=0.5)

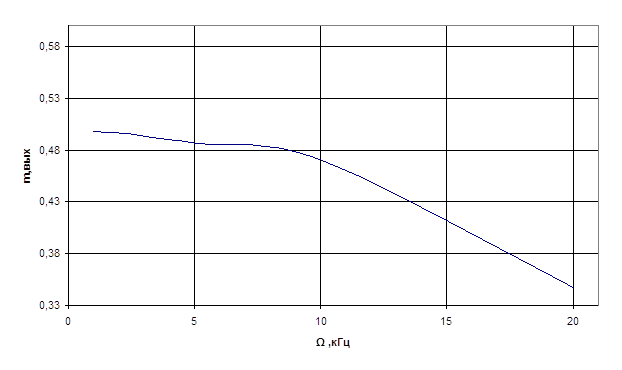

Рисунок 15. Зависимость mвых от модулирующей частоты. (А=1)

Рисунок 16. Зависимость mвых от модулирующей частоты. (А=2)

Вывод: Экспериментально исследовали прохождение амплитудно-модулированного (АМ) колебания через одиночный колебательный контур и систему связанных колебательных контуров.

Спектр АМ колебания состоит из трех линий (-Ω+W,W,W+ Ω) при увеличении модулирующей частоты ширина спектра увеличивается. Коэффициент модуляции mвых выходного АМ колебания через одиночный колебательный контур и систему связанных колебательных контуров уменьшается при увеличении модулирующей частоты.

Перемодуляция АМ колебания возможна при коэффициенте модуляции большем единицы.


Прохождение радиоимпульса через одиночный и систему связанных колебательных контуров

Лабораторная работа по дисциплине

''РТЦиС''

Цель работы: аналитическое и экспериментальное исследование прохождения радиоимпульса с прямоугольной огибающей через одиночный колебательный контур и систему двух связанных колебательных контуров.

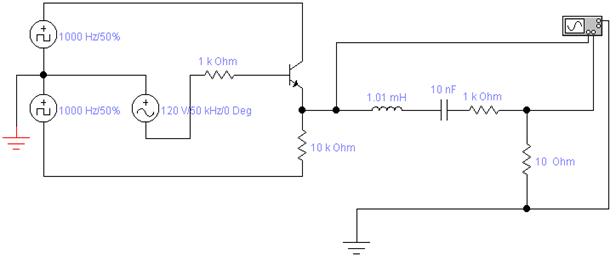

Составили и нарисовали электрическую схему, позволяющую исследовать прохождение радиоимпульса через одиночный последовательный контур.

Настроили несущую частоту радиоимпульса на резонансную частоту контура. Установили частоту видеоимпульса равной 1 кГц.

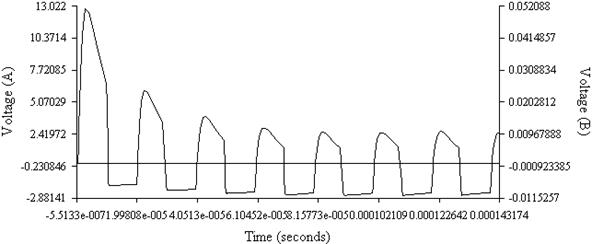

Рисунок1.осциллограмма огибающей радиоимпульса на выходе контура.

Рисунок2.осциллограмма огибающей радиоимпульса на входе контура.

Измерить время установления колебаний τ0,9=35mkC

Расстроили контур изменением ёмкости С1. Измерить период колебательного процесса установления стационарного значения огибающей Тогиб =55 mkC

Измерили также время установления τ0,5 =21 mkC

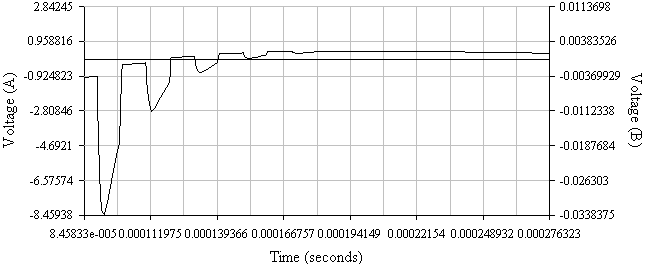

Рисунок3.осциллограмма огибающей при ёмкости С1=5нФ.

Сравнили частоту огибающей с величиной расстройки контура

Настроили контур на частоту 50 кГц, установили частоту несущего радиоимпульса 50 кГц.

Засинхронизировали осциллограф передним фронтом радиоимпульса и установили скорость развёртки осциллографа такой, что бы на экране можно было наблюдать колебания высокой частоты в пределах длительности переднего фронта.

Зарисовали осциллограммы входного и выходного сигналов.

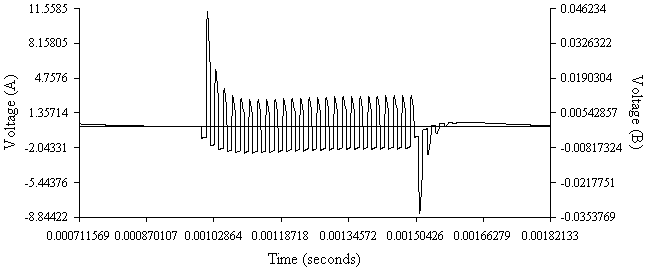

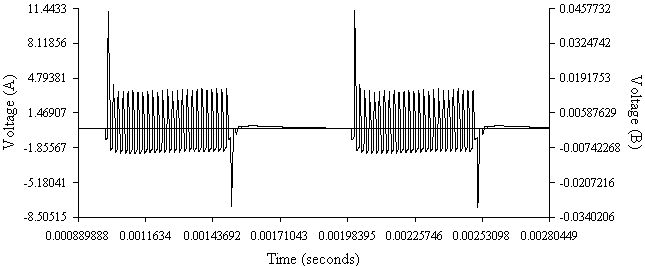

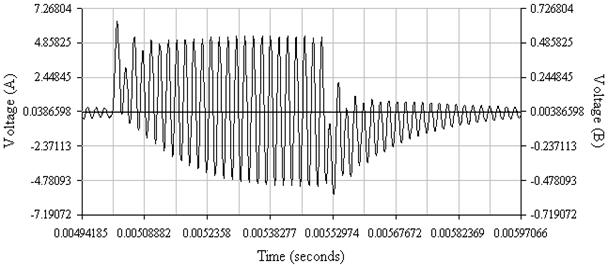

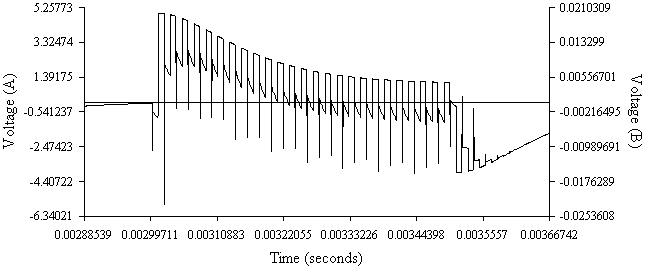

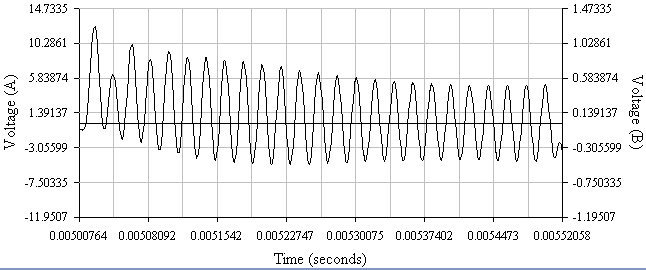

Рисунок4.осциллограмма выходного сигнала.

Рисунок5.осциллограмма выходного сигнала.

Засинхронизировали осциллограф задним фронтом импульса так, что бы на экране осциллографа можно было наблюдать свободные колебания в контуре после окончания действия радиоимпульса. Зарисовали осциллограмму свободных клебаний. По ней определить τК. За интервал τК принять итервал времени, где огибающая процесса уменьшится в ℮ раз. Причём интервал τК необходимо определить в числе периодов несущей частоты где , n- может быть дробным.

τК =14mkCn=0,7

Определить время спада τ0.1 сп свободных колебаний на уровне 0.1 от начального значения, причём .

Рисунок6. Осциллограмму свободных колебаний.

Полученную величину τК сравните с расчётной .

Исследование прохождения радиоимпульса через систему связанных контуров.

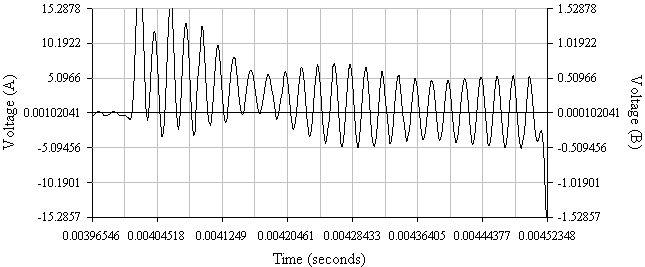

Зарисовали осциллограмму переднего фронта импульса(рис.7), измерили время установления колебаний τ0.9=128мкс при А=1

Рисунок7. Осциллограмма переднего фронта импульса (А=1)

Зарисовали осциллограмму переднего фронта импульса(рис.8), измерили время установления колебаний τ0.9=213мкс при А=0.5.

Рисунок8. Осциллограмма переднего фронта импульса (А=0.5)

Зарисовали осциллограмму переднего фронта импульса(рис.9), измерили время установления колебаний τ0.9=35мкс при А=2.

Рисунок9. Осциллограмма переднего фронта импульса (А=2)

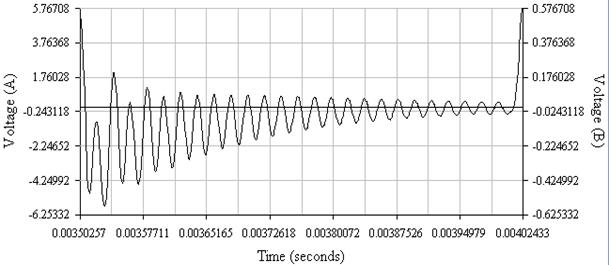

Зарисовали осциллограммы спада свободных колебаний в контуре (рис.10,11,12) и измерили время τ0.1 сп(А) для трёх значений А(А=0.5; 1; 2).

τ0.1 сп(0,5) = 377мкс

τ0.1 сп(1) = 293мкс

τ0.1 сп(2) = 276мкс

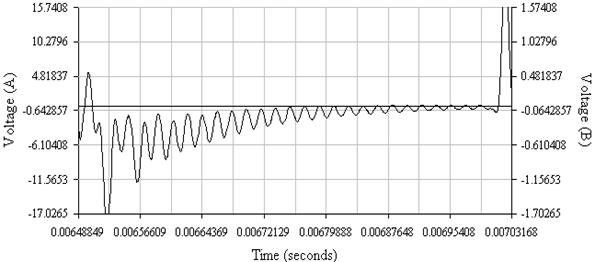

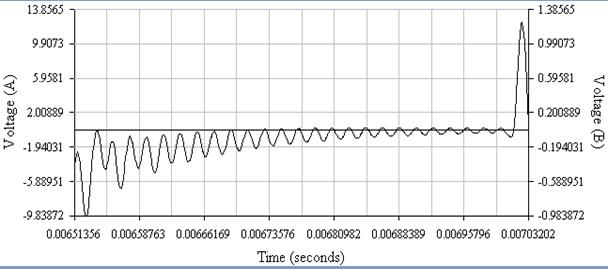

Рисунок10. Осциллограмма свободных колебаний (А =0,5).

Рисунок11. Осциллограмма свободных колебаний (А =1).

Рисунок12. Осциллограмма свободных колебаний (А =2).

Измерили период изменения огибающей во время переходного процесса и во время спада свободных колебаний при А=2.

во время переходного процесса Тогиб =77мкС

во время спада свободных колебаний Тогиб =76мкС

Вывод: аналитически и экспериментально исследовали прохождения радиоимпульса с прямоугольной огибающей через одиночный колебательный контур и систему двух связанных колебательных контуров.
