Реферат: Моделирование процесса печати с использованием струйного принтера Hewlett Packard (термоструйная печать)

Задание

1. Выбрать вычислительный процесс и на его примере:

- построить метамодель «асинхронный процесс» и определить свойства исходного процесса на основе анализа метамодели;

- выполнить операции над процессом: репозиция, редукция, композиция, и оценить полученные результаты с практической точки зрения;

- построить предметную интерпретацию метамодели на основе сети Петри и сделать вывод о динамических характеристиках исходного процесса.

2. Оформить отчет.

Выполнение задания

1. Выделить компоненты рассматриваемого процесса.

2. Сформировать множество ситуаций рассматриваемого процесса.

3. Описать модель «асинхронный процесс».

4. Определить траектории выполнения процесса и классы эквивалентности ситуаций и сделать вывод о свойствах рассматриваемого процесса (эффективность, управляемость, простота).

5. Определить множество дополнительных ситуаций для возобновления процесса (если они есть) и построить полную или частичную репозицию процесса.

6. Выделить входные или выходные компоненты асинхронного процесса, выбрать требуемые и построить на их основе редукцию процесса.

7. Определить два подпроцесса на базе исследуемого, выбрать удобный вид композиции (последовательную или параллельную) и построить ее.

8. Описать составляющие модели «асинхронный процесс», используя понятия модели «сеть Петри».

9. Провести анализ свойств мест сети Петри на ограниченность и безопасность.

10. Провести анализ свойств переходов сети Петри на живость и устойчивость.

Постановка задания

Рассмотреть процесс печати с использованием струйного принтера Hewlett Packard (термоструйная печать). Построить метамодель «асинхронный процесс» и модель «сеть Петри». Исследовать их свойства.

Описание процесса

Струйные принтеры Hewlett Packard используют технологию термоструйной печати. В струйных принтерах имеется термоголовка, нижняя часть которой находится на небольшом расстоянии (около 1 мм и меньше) от листа бумаги. В нижней части головки на небольшом расстоянии друг от друга находятся несколько сопел (металлические пластинки, разделенных тончайшими щелями), объединенных в прямоугольную матрицу. Каждое сопло оборудовано одним или двумя нагревательными элементами (микроскопическими тонкопленочными резисторами). Сосуды с краской, сопла и нагревательные резисторы зачастую объединяются в один блок ─ картридж.

Специальные механизмы перемещают бумагу и каретку, в которой в специальных держателях установлены печатающие картриджи.

При подаче напряжения резистор за несколько микросекунд нагревается до температуры около 500°, краска вскипает. В кипящих чернилах постепенно образуется пузырек воздуха, рост которого приводит к выдавливанию чернил из сопла. Спустя приблизительно 3 микросекунды пузырек лопается и происходит отрыв, и последующий выброс уже сформировавшейся капли. После разрушения пузырька и выброса капли силы поверхностного натяжения втягивают новую порцию чернил в камеру.

Т.к. расстояние между соплом и бумагой невелико, то капля краски попадает в строго определенное место на листе бумаги. Затем печатающая головка перемещается на некоторое расстояние и процесс повторяется.

Построение метамодели «асинхронный процесс».

Компоненты

1. K – устройство управления

K+ - контролирует работу печати и всех элементов принтера

K– - бездействует

2. M – память

M+ - содержит задания на печать

M– - свободна

3. P – бумага

P+ - содержится в лотке

P– - отсутствует

4. V – система валиков для подачи бумаги

V+ - работает (перемещает бумагу)

V– - ожидает (покоится)

5. C – каретка с печатающими картриджами

C+ - перемещается

C– - покоится

6. R – нагревательный элемент (тонкопленочный резистр)

R+ - нагрет

R– - охлажден

7. S – сопло

S+ - выбрасывает каплю чернил

S– - бездействует

8. H – камера

H+ - содержит чернила

H– - пуста

9. B – пузырь

B+ - есть

B– - отсутствует

Ситуации, возникшие в процессе печати

1. Принтер включен. Задание печати.

K+ M + P– V– C– R – S – H + B –

2. В начале печати – проверка на наличие бумаги. Ее подача. При повторении печати – прокрутка бумаги.

K+ M + P+ V+ C– R – S – H + B –

3. Отсутствие бумаги. Вывод сообщения об ошибке.

K+ M + P– V+ C– R – S – H + B –

4. Каретка перемещается.

K+ M + P+ V– C+ R – S – H + B –

5. Пропускается ток. Резистр осуществляет быстрый нагрев чернил, находящихся в небольшой камере, до температуры их кипения.

K+ M + P+ V– C– R + S – H + B –


6. Образуется пузырек воздуха, который постепенно растет. Из выходного отверстия сопла выдавливаются пузырем чернила. Ток отключается. Нагревательный элемент остывает.

K+ M + P+ V– C– R – S – H + B +

7. Пузырек лопается. Происходит отрыв и последующий выброс уже оформившейся капли на бумагу. Силы поверхностного натяжения втягивают новую порцию чернил в камеру.

K+ M + P+ V– C– R – S + H + B –

8. С помощью системы валиков бумага выходит из принтера. Память принтера освобождается.

K+ M – P– V + C– R – S – H + B –

s1 = (1,1,0,0,0,0,0,1,0)

s2 = (1,1,1,1,0,0,0,1,0)

s3 = (1,1,0,1,0,0,0,1,0)

s4 = (1,1,1,0,1,0,0,1,0)

s5 = (1,1,1,0,0,1,0,1,0)

s6 = (1,1,1,0,0,0,0,1,1)

s7 = (1,1,1,0,0,0,1,1,0)

s8 = (1,0,0,1,0,0,0,1,0)

Ситуации: S={s1 , s2 , s3 , s4 , s5 , s6 , s7 , s8 }

Инициаторы: I= {s1 , s2 , s4 }

Результанты: R={s3 , s7 , s8 }

Ситуация s1 описывает начальный этап процесса, то есть задание печати.

Ситуация s2 описывает ситуацию, когда происходит проверка на наличие бумаги в лотке. Она инициирует два возможных результата – дальнейшее продолжение печати, либо ее прекращение после вывода сообщения об ошибке.

Ситуация s4 инициирует непосредственно начало процесса печати (то есть процесса нанесения чернил на бумагу).

Ситуация s3 описывает возможный результат в случае отсутствия бумаги.

Ситуация s7 описывает непосредственно результат печати.

Ситуация s8 описывает завершение работы принтера после печати.

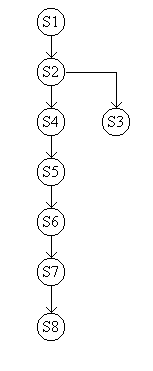

Граф, отражающий отношение непосредственного следования

Траектории выполнения процесса, классы эквивалентности ситуаций и свойства рассматриваемого процесса

В данном случае имеем следующие траектории:

S1 → S2 → S4 → S5 → S6 → S7 → S8 – полный процесс, включающий все этапы работы струйного принтера (от задания печати и вплоть до освобождения памяти принтера, при условии, что в лотке содержится бумага).

S4 → S5 → S6 → S7 – процесс, включающий основные этапы работы струйного принтера, а именно сам механизм печати.

S2 → S3 – процесс, осуществляемый в случае отсутствия бумаги в лотке.

Пусть задан асинхронный процесс, у которого:

1. для любой ситуации s , не являющейся инициатором, найдется такой инициатор i , что (i M s ),

2. для любой ситуации s , не являющейся результантом, найдется такой результантr , что (s M r ),

3. не найдется двух ситуаций si и sj , таких что: (si Ï R) & ( sj Ï R ) & ( si M sj ) & ( sj M si ) .

Такой асинхронный процесс называется эффективным . То есть все ситуации эффективного процесса ведут из инициаторов в результанты, а также не должно быть ориентированных циклов, за исключением циклов, состоящих только из результантов.

Бинарное отношение эквивалентности ситуаций, обозначаемое буквой E означает, что либо si = sj , либо (si Fsj ) и (sj Fsi ). Отношение эквивалентности позволяет построить разбиение множество ситуаций на непересекающиеся классы эквивалентности , такие, что любые две ситуации из одного класса эквивалентны, а любые две ситуации из разных классов не эквивалентны. Для классов эквивалентности определено отношение непосредственного следования F. В допустимых последовательностях классов можно выделить начальные и конечные элементы, которые будем называть соответственно начальными и заключительными классами эквивалентности . Для эффективного АП начальные классы могут состоять только из инициаторов, заключительные - только из результантов.

Для эффективного АП любой класс эквивалентности ситуаций, не принадлежащий результантам, состоит из одной ситуации.

Если в эффективном асинхронном процессе каждая допустимая последовательность классов эквивалентности ведет из каждого начального класса в один и только один заключительный класс, то такой процесс называется управляемым .

В процессе печати струйного принтера все ситуации лежат на пути из инициаторов в результанты, то есть выполняются 1 и 2 свойства; и нет циклов, то есть выполняется свойство 3. Следовательно, можно сделать вывод о том, что данный процесс является эффективным.

В данном процессе начальный класс эквивалентности содержит одну ситуацию s1 , а конечных класса два и они содержат соответственно две ситуации s7 и s8 и одну ситуацию s3 , все остальные классы эквивалентности содержат по одному элементу.

Так как некоторые допустимые последовательности классов эквивалентности ведут из начальных классов не в один, а в два заключительных класса, то данный процесс не является управляемым.

Пусть в эффективном асинхронном процессе выполнены следующие условия:

1) для" i Î I и" s Î S: (i F s) Þ (s Ï I);

2) для" r Î R и" s Î S: (s F r) Þ (s Ï R);

т.е. из инициатора (результанта) нельзя попасть в другой инициатор (результант). Иными словами каждая траектория содержит в точности один инициатор и один результант.

Асинхронный процесс, удовлетворяющий свойствам 1, 2 называется простым .

Данный процесс не удовлетворяет первому и второму свойствам, поэтому не является простым.

Вывод : рассматриваемый процесс печати струйного принтера является эффективным, но не является ни управляемым, ни простым.

Операции над процессами.

Репозиция.

Репозиция - это возобновление процесса, механизм перехода от результантов к инициаторам.

В данном случае множество дополнительных ситуаций репозиции SD вводить не нужно.

Репозицией данного процесса можно считать:

1. возобновление печати на новом листе.

Инициатор: s8

Результант: s1

2. Циклическое повторение нагрева чернил, образования пузыря и выброс капли на бумагу

Инициатор: s7

Результант: s4

3. Возобновление печати после вывода сообщения об отсутствии бумаги

Инициатор: s3

Результант: s1

Таким образом, репозиция данного процесса имеет вид , где

= {s1 , s3 , s4 , s7 , s8 },

= {s3 , s7 , s8 },

R' = {s1 , s4 },

= {(s8 , s1 ), (s7 , s4 ), (s3 , s1 )}

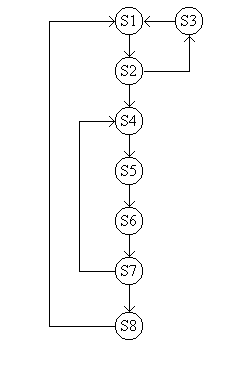

Объединение процесса и его репозиции:

Вывод : репозиция позволяет повторить процесс после его выполнения. Для данной модели это означает, что печать может происходить не один раз, а столько, сколько необходимо в рамках поставленной задачи.

Репозиция рассматриваемого процесса является частичной, так как I ' совпадает с R , но R ' несовпадает с I .

Редукция

Редукция процесса состоит в сведении данного асинхронного процесса к более простому.

Составим редукцию репозиции нашего процесса.

Пусть процесс задан диаграммой переходов:

Три первых элемента вектора выберем в качестве входной компоненты.

Образуем p-блочное разбиение множества S , p = 4:

X = {1001, 1100, 1101, 1110, 1111}

Выбираем r =2 ( r < p ) :

X * = {1110, 1111}

Образуем множество, содержащее ситуации, входящие в те блоки разбиения, которые соответствуют выбранным значениям входной компоненты:

S * = {111100010, 111010010, 111001010, 111000011, 111000110}

Для каждого инициатора построим множество ситуаций встречающихся на траекториях процесса , ведущих из указанного инициатора. Образуем множество как объединение тех множеств , для которых справедливо :

1: 110000010→111100010→ 111010010→111001010→111000011→

→111000110→100100010

2: 111100010→110100010

3: 111010010→111001010→111000001→111000110

Ситуации из траектории 3:

S ( X * ) = {111010010, 111001010, 111000011, 111000110}

I ( X *) = {111010010}

R ( X *) = {111000110}

ПостроимF ( X *):

Вывод : редукция позволяет из полного описания процесса выделить некоторую его часть, рассмотрение которой интересно по тем или иным причинам.

В данном случае, в результате редукции была выделена ветвь, которая соответствует механизму печати струйного принтера (перемещение каретки, нагрев чернил, образование пузыря, выброс капли на бумагу и наполнение камеры чернилами).

Композиция

Рассмотрим последовательную композицию двух процессов с ситуациями, структурированными по второму способу: в ситуациях p 1 выделена выходная компонента; в ситуациях p 2 выделена входная компонента.

p 1 – подготовки к печати, состоит из двух ситуаций;

p 2 – непосредственно сама печать;

Компоненты процесса p 1 :

1. K – устройство управления

K+ - контролирует работу печати и всех элементов принтера

K– - бездействует

2. P – бумага

P+ - содержится в лотке

P– - отсутствует

3. M – память

M+ - содержит задания на печать

M– - свободна

Ситуации процесса p 1 :

1. Принтер включен. Задание печати.

K+ P– M +

2. Проверка на наличие бумаги.

K+ P+ M +

K P M
s1 1 = 1 0 1
s2 2 = 1 1 1

Инициатор: I = { s1 1 }

Результант: R ={ s 1 2 }

Выделим в процессе первую (контроллер) и вторую (бумага) компоненты в качестве выходных. Выбираем контроллер, так как он является основным показателем работоспособности устройства, и бумагу (вспомогательную компоненту), так как процесс подготовки к печати основывается на подготовку бумаги.

Y 1 ={10,11}

Компоненты процесса p 2 :

1. K – устройство управления

K+ - контролирует работу печати и всех элементов принтера

K– - бездействует

2. P – бумага

P+ - содержится в лотке

P– - отсутствует

3. V – система валиков для подачи бумаги

V+ - работает (перемещает бумагу)

V– - ожидает (покоится)

4. C – каретка с печатающими картриджами

C+ - перемещается

C– - покоится

5. R – нагревательный элемент (тонкопленочный резистр)

R+ - нагрет

R– - охлажден

6. S – сопло

S+ - выбрасывает каплю чернил

S– - бездействует

7. H – камера

H+ - содержит чернила

H– - пуста

8. B – пузырь

B+ - есть

B– - отсутствует

Ситуации процесса p 2 :

1. Проверка на наличие бумаги. Ее подача.

K+ P+ V+ C– R – S – H + B –

2. Каретка перемещается.

K+ P+ V– C+ R – S – H + B –

3. Пропускается ток. Резистр осуществляет быстрый нагрев чернил, находящихся в небольшой камере, до температуры их кипения.

K+ P+ V– C– R + S – H + B –

4. Образуется пузырек воздуха, который постепенно растет. Из выходного отверстия сопла выдавливаются пузырем чернила. Ток отключается. Нагревательный элемент остывает.

K+ P+ V– C– R – S – H + B +

5. Пузырек лопается. Происходит отрыв и последующий выброс уже оформившейся капли на бумагу. Силы поверхностного натяжения втягивают новую порцию чернил в камеру.

K+ P+ V– C– R – S + H + B –

6. С помощью системы валиков бумага выходит из принтера.

K+ P– V + C– R – S – H + B –

K P V C R S H B
s2 1 = 1 1 1 0 0 0 1 0
s2 2 = 1 1 0 1 0 0 1 0
s2 3 = 1 1 0 0 1 0 1 0
s2 4 = 1 1 0 0 0 0 1 1
s2 5 = 1 1 0 0 0 1 1 0
s2 6 = 1 0 1 0 0 0 1 0

Инициатор: I= { s2 1 }

Результант: R ={ s 2 5 , s 2 6 }

Выделим в процессе первую (контроллер) и вторую (бумага) компоненты в качестве входных.

X 2 = {10,11}.

Таким образом Y 1 = X 2

Редуцированные процессы P 1 ( X *) и P 2 ( X *) , где X * = {11,10}.

Процесс p 1 :

K P M
s1 1 = 1 0 1
s2 2 = 1 1 1

Процесс p 1 :

K P V C R S H B
s2 1 = 1 1 1 0 0 0 1 0
s2 2 = 1 1 0 1 0 0 1 0
s2 3 = 1 1 0 0 1 0 1 0
s2 4 = 1 1 0 0 0 0 1 1
s2 5 = 1 1 0 0 0 1 1 0
s2 6 = 1 0 1 0 0 0 1 0

Композиция двух процессов выглядит следующим образом:

I3 = {( s1 )};

R3 = {( s2 6 }.

M K P V C R S H B
s3 1 = 1 1 0 0 0 0 0 0 0
s3 2 = 1 1 1 1 0 0 0 1 0
s3 3 = 1 1 1 0 1 0 0 1 0
s3 4 = 1 1 1 0 0 1 0 1 0
s3 5 = 1 1 1 0 0 0 0 1 1
s3 6 = 1 1 1 0 0 0 1 1 0
s3 7 = 1 1 0 1 0 0 0 1 0

Граф композиции:

Вывод: композиция необходима для объединения нескольких процессов в один. В данном случае использовалась последовательная композиция, чтобы смоделировать процесс печати в целом, состоящий из полготовки к печати и непосредственно самой печати. Получившийся процесс представляет собой несколько упрощенный исходный процесс.

Предметная интерпретация асинхронного процесса.

Построение сети Петри.

Сеть Петри для данного процесса – пятерка N = < P , T , H , F , M 0 >, где

P = {K , M , P , V , C , R , S , H , B } – множество условий;

T = {t1 , t2 , t3 , t4 , t5 , t6 , t7 } – множество событий;

M 0 = (1,1,0,0,0,0,0,1,0) – начальная разметка;

F иH – функции инцидентности, описывающие наличие дуги

K M P V C R S H B
s1 = 1 1 0 0 0 0 0 1 0
s2 = 1 1 1 1 0 0 0 1 0
s3 = 1 1 0 1 0 0 0 1 0
s4 = 1 1 1 0 1 0 0 1 0
s5 = 1 1 1 0 0 1 0 1 0
s6 = 1 1 1 0 0 0 0 1 1
s7 = 1 1 1 0 0 0 1 1 0
s8 = 1 0 0 1 0 0 0 1 0
F(K, t1 ) = 1 H(t1 , K) = 1
F(M, t1 ) = 1 H(t1 , M) = 1
F(H, t1 ) = 1 H(t1 , H) = 1
F(P, t2 ) = 1 H(t1 , P) = 1
F(V, t2 ) = 1 H(t1 , V) = 1
F(V, t3 ) = 1 H(t2 , V) = 1
F(P, t4 ) = 1 H(t3 , P) = 1
F(C, t4 ) = 1 H(t3 , C) = 1
F(P, t5 ) = 1 H(t4 , P) = 1
F(R, t5 ) = 1 H(t4 , R) = 1
F(P, t6 ) = 1 H(t5 , P) = 1
F(B, t6 ) = 1 H(t5 , B) = 1
F(P, t7 ) = 1 H(t6 , P) = 1
F(S, t7 ) = 1 H(t6 , S) = 1
F(M, t7 ) = 1 H(t7 , V) = 1

Граф разметок сети

Покрывающее дерево выглядит аналогичным образом.

Свойства построенной сети Петри

Ограниченность и безопасность:

- сеть ограничена, так как все ее условия ограничены (ни одна вершина покрывающего дерева не содержит символа ω);

- сеть является безопасной, т.к. все ее условия безопасны (любая достижимая в сети разметка представляет собой вектор из 0 и 1).

Живость и устойчивость:

- сеть не является живой, т.к. все её переходы живы при , но не являются живыми при любой другой достижимой в сети разметке;

- сеть не является устойчивой, т.к. переход t 2 не является устойчивым.

Вывод : построенная сеть Петри дает представление о функционировании компонент процесса. Она является ограниченной и безопасной, но не является устойчивой и живой.


Заключение

В данном РГЗ была построена модель «асинхронный процесс» печати струйного принтера. Полученный асинхронный процесс является эффективным, неуправляемым и непростым.

Над процессом были произведены операции: редукции, репозиции и параллельной композиции.

Репозиция исходного процесса показывает, что нет необходимости использовать дополнительные ситуации для повторного возобновления процесса работы принтера в ситуациях:

- возобновление печати на новом листе;

- циклическое повторение нагрева чернил, образования пузыря и выброс капли на бумагу;

- возобновление печати после вывода сообщения об отсутствии бумаги.

Репозиция является частичной.

Редукция позволяет существенно упростить рассматриваемый процесс, сведя его к механизму печати струйного принтера (перемещение каретки, нагрев чернил, образование пузыря, выброс капли на бумагу и наполнение камеры чернилами).

Композиция необходима для объединения нескольких процессов в один, для дальнейшего рассмотрения поведения этих процессов в системе. В данном случае использовалась параллельная композиция.

Для данного процесса была построена сеть Петри. Она является ограниченной и безопасной, но не является устойчивой и живой.

модель печать струйный принтер


Литература

1. Лазарева И.М. Конспект лекции по теории вычислительных процессов.
