Курсовая работа: Алгоритмы обработки данных линейной и нелинейной структуры

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ОБРАЗОВАНИЮ

Государственное образовательное учреждение высшего профессионального образования

«ТОМСКИЙ ПОЛИТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ»

Факультет автоматики и вычислительной техники

Информатика и вычислительная техника

Кафедра АИКС

АЛГОРИТМЫ ОБРАБОТКИ ДАННЫХ ЛИНЕЙНОЙ И НЕЛИНЕЙНОЙ СТРУКТУРЫ

Пояснительная записка к курсовому проекту

Студентка группы 8В84

А. C. Бушанова

Руководитель

Доцент каф. АИКС

И.В. Цапко

Томск – 2011г.

Задание на курсовое проектирование

Программно реализовать алгоритмы обработки данных, представленных в виде пирамиды (максимальной или минимальной – по выбору пользователя): преобразование массива в пирамиду, включение элемента в пирамиду, удаление элемента из пирамиды, вывод пирамиды на экран.

1. Краткое словесное описание алгоритмов, используемых при решении поставленной задачи

Пирамида - законченное бинарное дерево, имеющее упорядочение узлов по уровням.

Различают максимальные пирамиды и минимальные.

В максимальной пирамиде родительский узел больше или равен каждому из своих сыновей. Корень содержит наибольший элемент.

В минимальной пирамиде родительский узел меньше или равен каждому из своих сыновей.

Корень содержит наименьший элемент.

На каждом уровне пирамида содержит 2n элементов, где n – номер уровня. Высота пирамиды , где N — количество элементов пирамиды.

Пирамида используется в тех приложениях, где клиенту требуется прямой доступ к минимальному элементу.

Пирамида является списком, который хранит данные в виде бинарного дерева.

Все алгоритмы обработки пирамид сами должны обновлять дерево и поддерживать пирамидальное упорядочение.

Преобразование массива в пирамиду

Индекс последнего элемента пирамиды равен n-1.

Индекс его родителя равен (n-2)/2, и он определяет последний нелистовой узел пирамиды. Этот индекс является начальным для преобразования массива.

Рассмотрим целочисленный массив

int A[10] = {9, 12, 17, 30, 50, 20, 60, 65, 4, 19};

Индексы листьев: 5, 6, ..., 9.

Индексы родительских узлов: 4, 3, ..., 0.

Родитель А[4]=50, он больше своего сына А[9]=19 и поэтому должен поменяться с ним местами.

Родитель А[3]=30, он больше своего сына А[8]=4 и поэтому должен поменяться с ним местами (если меньших сына два, то меняется местами с наименьшим сыном).

На уровне 2 родитель А[2]=17 уже удовлетворяет условию пирамидальности, поэтому перестановок не производится.

Родитель А[1]=12 больше своего сына А[3]=4 и должен поменяться с ним местами.

Процесс прекращается в корневом узле. Родитель А[0]=9 должен поменяться местами со своим сыном А[1].

Результирующее дерево является пирамидой.

Включение элемента в пирамиду

1. Новый элемент добавляется в конец списка.

2. Если новый элемент имеет значение, меньшее, чем у его родителя, узлы меняются местами.

3. Новый родитель рассматривается как сын, и проверяется условие пирамидальности для более старшего родителя.

4. Процесс сканирует путь предков и завершается, встретив родителя, меньше чем новый элемент, или достигнув корневого узла.

Удаление из пирамиды

Данные удаляются всегда из корня дерева.

1. Удалить корневой узел и заменить его последним узлом.

2. Если новый корневой узел больше любого своего сына, то необходимо его поменять местами с наименьшим сыном.

3. Движение по пути меньших сыновей продолжается до тех пор, пока элемент не займет правильную позицию в качестве родителя или пока не будет достигнут конец списка.

2. Структурная схема программы с описанием

Схема взаимодействия функций программного комплекса:

delElem(int t)

да
нет
да

makeArray()

ShowTree()
Heap_min()
Heap_max()

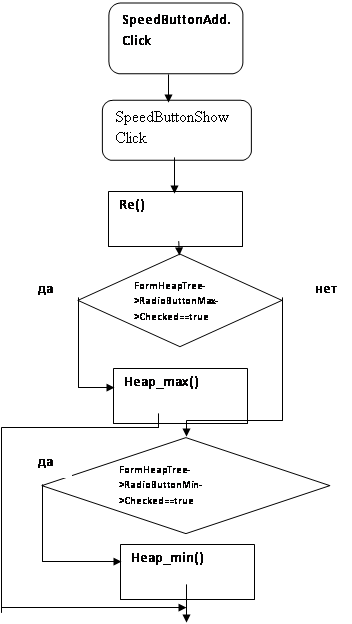

Структурные схемы алгоритмов:

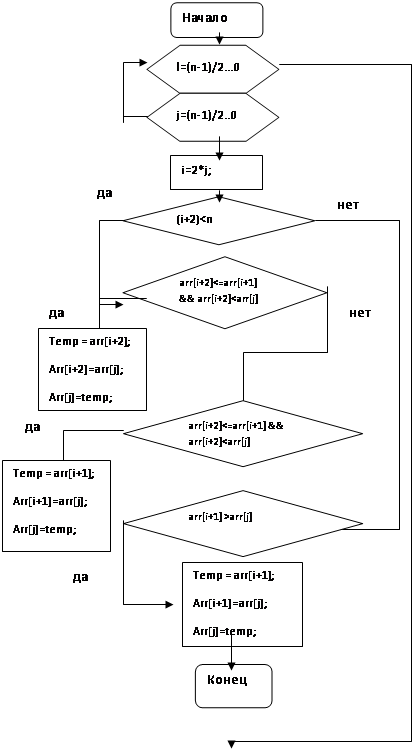

Преобразование массива в максимальную пирамиду

Функция удаления элемента из пирамиды

нет
да

· программы, нажмите на кнопку “Program’s Data”. Вверху под надписью “Array” будет выведен массив.

· Если Вы желаете ввести данные самостоятельно, в поле над кнопками “Delete Element” и “Add Element”, введите число, затем нажмите кнопку “Add Element”, введенное число появится под надписью “Array”.

· Далее следует выбрать тип пирамиды, для этого установите метку напротив желаемой пирамиды, затем нажмите кнопку “Show Tree”. В поле слева от панели параметров вы увидите получившуюся пирамиду.

· Если Вы хотите добавить элемент в уже существующую пирамиду , в поле над кнопками “Delete Element” и “Add Element”, введите число, затем нажмите кнопку “Add Element”, введенное число будет добавлено в конец массива.

· Если вы хотите удалить элемент, введите его значение в поле над кнопками “Delete Element” и “Add Element” и нажмите кнопку “Delete Element”, если этот элемент является корнем, произойдет его удаление.

пирамида максимальный минимальный алгоритм

3. Пример выполнения программного комплекса

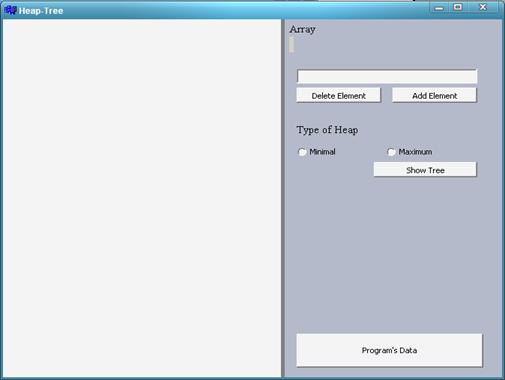

Рис. 1. Общий вид приложения

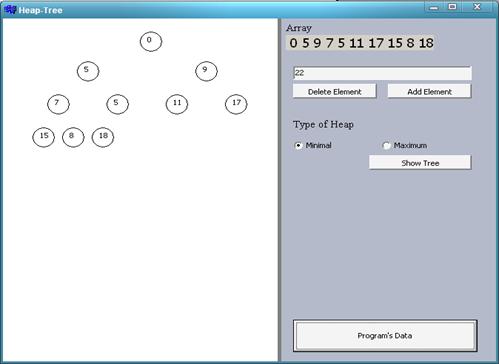

Рис. 2. Ввод данных и вывод пирамиды

Список используемой литературы

1. Цапко И.В. Структуры и алгоритмы обработки данных: учебное пособие Томск: Изд-во Томского политехнического университета, 2007. – 184 с.

Приложение А

Листинг программы

#include <vcl.h>

#pragma hdrstop

#include "UnitHeapTree.h"

#include <math.h>

//---------------------------------------------------------------------------

#pragma package(smart_init)

#pragma resource "*.dfm"

TFormHeapTree *FormHeapTree;

#define N 1000

//---------------------------------------------------------------------------

int array[N]; // используемый массив

int n=0; //фактическое количество элементов в массиве

//---------------------------------------------------------------------------

void makeArray() //создание массива, если пользователь

{ //предпочел использовать данные программы

randomize();

for(int i=0;i<10;i++)

array[i]=random(20);

n=10;

}

//-----------------функция преобразования массива в минимальную пирамиду -----------------

void heap_min()

{

int temp;

for(int l =floor((n-1)/2); l>=0; l--)

{

for(int j = floor((n-1)/2); j>=0; j--)

{

int i=2*j;

if((i+2)<n)

{

if(array[i+2]<=array[i+1] && array[i+2]<array[j])

{

temp = array[i+2];

array[i+2] = array[j];

array[j] = temp;

}

else

if(array[i+2]>=array[i+1] && array[i+1]<array[j])

{

temp = array[i+1];

array[i+1] = array[j];

array[j] = temp;

}

}

else

if(array[i+1]< array[j])

{

temp = array[i+1];

array[i+1] = array[j];

array[j] = temp;

}

}

}

}

//---------------функция преобразования массива в максимальную пирамиду -----------------

void heap_max()

{

int temp;

for(int l =floor((n-1)/2); l>=0; l--)

{

for(int j = floor((n-1)/2); j>=0; j--)

{

int i=2*j;

if((i+2)<n)

{

if(array[i+2]>=array[i+1] && array[i+2]>array[j])

{

temp = array[i+2];

array[i+2] = array[j];

array[j] = temp;

}

else

if(array[i+2]<=array[i+1] && array[i+1]>array[j])

{

temp = array[i+1];

array[i+1] = array[j];

array[j] = temp;

}

}

else

if(array[i+1]> array[j])

{

temp = array[i+1];

array[i+1] = array[j];

array[j] = temp;

}

}

}

}

//-------------------------удаление элемента из пирамиды ----------------------------------------

void delElem(int t)

{

int f;

for(int i=0; i<n; i++)

{

if(array[i]==t && i==0)

{

array[0]=array[n-1];

n=n-1;

break;

}

else

{

ShowMessage("This element is not a root or this element is not found");

break;

}

}

}

//-------------------функция очищения области рисования пирамиды -------------------------------

void Re(void)

{

FormHeapTree->ImageTree->Canvas->FillRect(Rect(0,0,FormHeapTree->ImageTree->Width,FormHeapTree->ImageTree->Height));

}

//-------------------------Функция вывода пирамиды на экран -------------------------------------------

void showTree()

{

Re();

int x = FormHeapTree->ImageTree->Width/2;

int y = 20;

int pr = 20;//расстояние между элементрами

if(n!=0)

{

int m = log(n)/log(2);

FormHeapTree->ImageTree->Canvas->Ellipse(x,20,x+30,50);

FormHeapTree->ImageTree->Canvas->TextOutA(x+10,y+5,array[0]);

//левое поддерово снизу вверх

for(int i=m; i>0; i--)

{

int q=pow(2,i-1)-1;

for(int j=pow(2,i)-1; j<=pow(2,i)+pow(2,i-1)-2; j++)

if(j<n)

{

FormHeapTree->ImageTree->Canvas->Ellipse(x-q*pr*2-pr-5, y+i*50-5, x-q*pr*2-pr+30-5, y+i*50-5+30);

FormHeapTree->ImageTree->Canvas->TextOutA(x-q*pr*2-pr+5, y+i*50, array[j]);

q--;

}

//правое поддерево

q=0;

for(int j = pow(2,i)+pow(2,i-1)-1; j<=pow(2,i+1)-2; j++)

if(j<n)

{

FormHeapTree->ImageTree->Canvas->Ellipse(x+q*pr*2+pr-5, y+i*50-5, x+q*pr*2+pr+30-5, y+i*50-5+30);

FormHeapTree->ImageTree->Canvas->TextOutA(x+q*pr*2+pr+5, y+i*50, array[j]);

q++;

}

pr*=2;

}

}

}

//---------------------------------------------------------------------------

__fastcall TFormHeapTree::TFormHeapTree(TComponent* Owner)

: TForm(Owner)

{

}

//---------------------------------функция вывода массива на экран ------------------------------------

void ShowArray()

{

FormHeapTree->LabelArray->Caption = "";

for(int i=0; i<n; i++)

FormHeapTree->LabelArray->Caption = FormHeapTree->LabelArray->Caption + " " + array[i];

}

//--------------------функция добавления элемента в пирамиду---------------------------------------

void __fastcall TFormHeapTree::SpeedButtonAddClick(TObject *Sender)

{

if(this->EditElem->Text != "")

{

try

{

int temp = StrToInt(this->EditElem->Text);

array[n] = temp;

this->LabelArray->Caption = this->LabelArray->Caption + " " + array[n];

n++;

}

catch(EConvertError &e)

{

ShowMessage("Please enter only numbers.");

}

}

else

ShowMessage("Please enter element!");

}

//----------------------функция непосредственно удаления элемента из пирамиды -----------

void __fastcall TFormHeapTree::SpeedButtonDeleteClick(TObject *Sender)

{

if(this->EditElem->Text != "")

{

try

{

int temp = StrToInt(this->EditElem->Text);

delElem(temp);

this->LabelArray->Caption = "";

ShowArray();

}

catch(EConvertError &e)

{

ShowMessage("Please enter only numbers.");

}

}

else

ShowMessage("Please enter element!");

}

//----------------- функция вывода пирамиды на экран ------------------------------------------------

void __fastcall TFormHeapTree::SpeedButtonShowTreeClick(TObject *Sender)

{

if(RadioButtonMin->Checked == true || RadioButtonMax->Checked == true)

{

if(RadioButtonMin->Checked)

{

// RadioButtonMax->Checked = false;

heap_min();

ShowArray();;

}

if(RadioButtonMax->Checked)

{

//RadioButtonMin->Checked = false;

heap_max();

ShowArray();

}

showTree();

}

else

ShowMessage("Please choose type of heap-tree.");

}

//------------ функция использоания данных программы-----------------------------------------------

void __fastcall TFormHeapTree::ButtonProgDataClick(TObject *Sender)

{

makeArray();

ShowArray();;

//---------------------------------------------------------------------------
