Реферат: Отчёт по производственной практике Локальные сети

Содержание.

1.Сети

1.1 Описание существующих топологий

шина
звезда

1.2 Сетевые стандарты Ethernet & IEEE 802.3

Thin Ethernet или 10Base-2
Twisted Pair 10Base-T
Репитеры
Fiber Optic 10Base-F
10Base-5 (Толстый Ethernet)
100Base-TX
1000Base-T

1.3 Необходимое оборудование

1.3.1 Thin Ethernet 10Base2

Кабель
Разъемы
Терминаторы
Т-конектор
Переходы прямые

1.3.2 Twisted Pair 10BaseT

Кабель

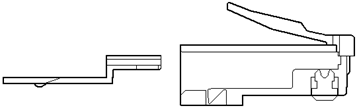

Разъемы (RJ-45)

Вилки
Розетки

Hub
Patch cord

1.4 Монтаж и прокладка сетей Ethernet

1.4.1 Thin Ethernet
1.4.2 Twisted Pair (UTP)

Варианты заделки проводов (разводка провода "витая пара")

1.5 Дополнительное оборудование

1.5.1 Mediaconvertors (Ethernet Translator)

2. Сетевые карты(NIC)

2.1 Как они выглядят

ISA
PCI

2.2 Настройка сетевых карт

2.2.1 адреса и прерывания

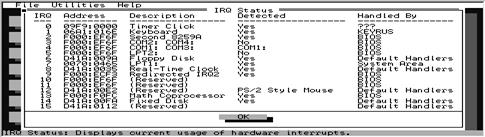

Как найти свободные

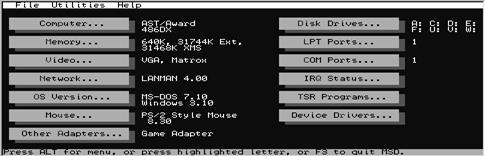

DOS

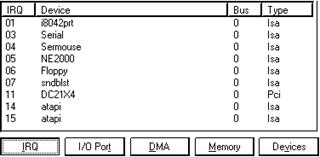

WinNT

Какой тип сетевой карты

p'n'p
software conf.
hardware conf.

2.3 Как сетевые карты устанавливать в компьютер

3. Программное обеспечение

3.1 Клиент и сервер

3.1.1Клиенты

MS-DOS
Win95(Windows98)

3.1.2 Сервера

Win95(Win98)

4. Как соединить локальной сетью два компьютера?

4.1 Очень Кратко
4.2 Разводка кабеля витая пара для соединения двух устройств напрямую

1. Сети

1.1 Описание существующих топологий

Топология - физическая или электрическая конфигурация кабельного хозяйства и соединений сети.
Топология - это скелет сети.
Существует несколько основных типов

  • Общая Шина ( Bus)
  • Звезда ( Star )
  • Кольцо (Ring )
  • Древовидная ( Tree )
  • Топология, когда все элементы напрямую соединены друг с другом (Mesh)

Выбор используемой топологии зависит от ваших условий, задач и возможностей. Или же определяется стандартом используемой сети.
Свои компьютеры и другие устройства вы можете соединить любым наиболее подходящим для вас способом, но в этом случае вам придется использовать вполне определенный стандарт, поддерживающий эту топологию.
Если вам удобно, вы даже можете часть компьютеров соединить в сеть с одной топологией, а часть в сеть с другой топологией, затем соединить сети между собой, при помощи какого-либо еще способа.

Общая шина

Все компьютеры подключаются к одному кабелю (шине данных). На концах кабеля устанавливаются терминаторы . Их наличие для сетей Ethernet обязательно. По такой топологии строятся 10 Мегабитные сети 10Base-2 и 10Base-5 . В качестве кабеля используется коаксиальный кабель . Повреждение общего кабеля или любого из двух терминаторов приводит к выходу из строя участка сети между этими терминаторами (сегмента сети). Отключение любого из подключенных устройств на работу сети никакого влияния не оказывает.

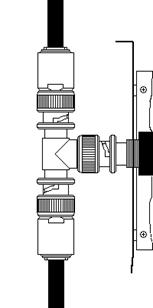

Для сети 10Base-2 это будет выглядеть

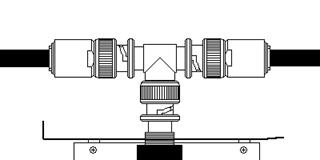

или так

что абсолютно одинаково с точки зрения топологии, но может оказаться удобнее при прокладке.
В 100Мбитных сетях такая топология не применяется, а используется "Звезда ".

Каждый компьютер (и т.п.) подключен отдельным проводом к отдельному порту устройства, называемого концентратором или повторителем (репитер) или хабом (Hub) .

Концентраторы могут быть как активные, так и (теоретически) пассивные. Если между устройством и концентратором происходит разрыв соединения, то вся остальная сеть продолжает работать. Правда, если этим устройством был единственный сервер, то работа будет несколько затруднена. При выходе из строя концентратора сеть перестанет работать.
Данная сетевая топология наиболее удобна при поиске повреждений сетевых элементов: кабеля, сетевых адаптеров или разъемов. При добавлении новых устройств "звезда" также удобней по сравнению с топологией общая шина . Также можно принять во внимание, что 100 и 1000 Мбитные сети строятся по топологии "Звезда".

1.2 Сетевые стандарты Ethernet & IEEE 802.3

Стандарт Ethernet был разработан в 70-х годах в исследовательском центре PARC корпорации XEROX.
В некоторых работах отмечается, что "Ethernet" - марка, зарегистрированная XEROX.
Затем он был доработан совместно DEC, Intel и XEROX (отсюда идет сокращение DIX) и впервые опубликован как " Blue Book Standart" для Ethernet1 в 1980 г.. Этот стандарт получил дальнейшее развитие и в 1985 г. вышел новый - Ethernet2 (извесный также как DIX).

IEEE 802.3 был одобрен в 1985 году для стандартизации комитетом по LAN IEEE (Institute of Electrical and Electronics Engineers ) и вышел под заголовком: "IEEE 802.3 Carrier Sense Multiple Access with Collision Detection (CSMA/CD) Access Method and Physical Layer Specifications."
Этот стандарт устанавливает общие правила по передаче данных в локальных сетях .

Ethernet и IEEE802.3 описывают схожие технологии. Обе являются CSMA/CD локальными сетями. Обе технологии являются широковещательными технологиями. Другими словами, все станции видят все фреймы (frame), даже если они предназначены не для этой станции. Каждая станция должна проверять полученный фрейм для определения, является ли она, эта станция, пунктом назначения. Если это так, то фрейм передается протоколу более высокого уровня для соответсвующей обработки.

Различие между Ethenet и IEEE 802.3 незначительное.

Обе и Ethernet и IEEE 802.3 встроены в железо (hardware).

IEEE 802.3 определяет несколько различных физических уровней, в то время как Ethernet - один.

Каждый физический уровень IEEE 802.3 имеет название , которое отражает его характеристики.
Например: 10Base5
10 - скорость локальной сети в Мегабитах в секунду
Base = baseband или Broad = broadband
5 - длина сегмента в сотнях метров ( в данном случае 500)

Физические характеристики двух стандартов

Характеристика

Ethernet

IEEE 802.3

10Base5

10Base2

1Base5

10BaseT

10Broad36

Скорость передачи
(Mbps)

10

10

10

1

10

10

Метод прередачи
сигнала

Baseband

Baseband

Baseband

Baseband

Baseband

Broadband

Максимальная длина сегмента в метрах

500

500

185

250

100

3600

Сетевая среда (кабель)

50-Ом коаксиаль- ный (толстый)

50-Ом коаксиаль- ный (толстый)

50-Ом коаксиаль- ный (тонкий)

Неэкранирован- ная витая пара
(UTP)

Неэкранирован- ная витая пара (UTP)

75-Ом коаксиаль- ный

Топология

Шина

Шина

Шина

Звезда

Звезда

Шина

Unshielded twisted-pairwaire (UTP) - неэкранированная витая пара
Ethernet наиболее близок 10Base5.

10Base2 или Тонкий Ethernet

Основная используемая топология

общая шина

Используемый провод

коаксиальный кабель 50 Ом, тонкий

Максимальная длина сегмента

185 метров

Минимальное расстояние между точками подключения

0,5 метра

Максимальное количество точек подключения к сегменту

30

Максимальное количество сегментов в сети

5

1 - сетевая карта, установленная в компьютере
2 - Т-коннектор
3 - разъемы на концах кабеля
4 - терминатор

10 Base-T или Ethernet на витой паре

Основная используемая топология

звезда

В центре звезды расположено устройство

HUB

Используется провод типа

витая пара (категории 3 или лучше)

Тип соединителя

RJ-45

Максимальное расстояние между устройствами

100метров (возможно использование другого ограничения: максимальное затухание сигнала на пути от источника до приемника не более 11,5 дб)

Для соединения устройств стандарт 10 Base-T предусматривает использование провода имеющего две пары: одну для передачи, другую - для приема.
Используются две возможные разводки кабеля в порту. MDI для DTE (Data Terminal Equipment) устройств (компьтеры, принтеры и т.д.) и MDI-X для хабов.

MDI порт DTE устройства

1

передача +

2

предача -

3

прием +

4

5

6

прием -

7

8

MDI-X порт

1

прием +

2

прием -

3

передача +

4

5

6

передача -

7

8

При подключении MDI порта к MDI-X порту используется прямая разводка кабеля. А при соединении одинаковых портов MDI и MDI или MDI-X и MDI-X используется "перевернутая" (crossover) разводка кабеля. При этом "передача" соответственно соединяется с "приемом".

Для расширения сети хабы могут каскадно соединяться друг с другом, образуя древовидную топологию с единственным хабом в вершине. Максимальное количество пользователей - 1024.

Репитеры

Сети Ethernet могут быть расширены при использовании устройства, называемого репитер (repeater-повторитель). Репитер Ethernet - это устройство, физически расположеное в сети, с двумя или более Ethernet портами. Эти порты могут быть любого типа: AUI, BNC, RJ-45 или fiber-optic, а также в любой комбинации.
Основная функция репитера - получив данные на одном из портов, немедленно перенаправить (forward) их на другие порты. Данные (сигнал) в процессе передачи на другие порты формируются заново, чтобы исключить любые отклонения, которые могли возникнуть во время движения сигнала от источника.
Репитеры так же могут выполнять функцию, называемую "разделение". Если репитер определяет большое количество коллизий, происходящих на одном из портов, он делает вывод, что произошла авария где-то на этом сегменте, и изолирует его от остальной сети. Эта функция была сделана для предотвращения распространения ошибок одного сегмента на всю сеть.

У репитеров имеется отрицательная черта, заключающаяся в том, что он вносит задержку в распространение сигнала по сети. Все сети Ethernet используют протокол доступа называемый CSMA/CD ("Carrier Sense Multiple Access, with Collision Detection").
Чтобы этот протокол работал нормально, ему необходимо иметь возможность определять возникновение коллизии. CSMA/CD определяет это возникновение, сравнивая данные, находящиеся в сети, с тем, что должны были отправить в сеть. Если определяется любое отличие, то это означает, что произошла коллизия (одновременная передача двумя устройствами) и передача немедленно прекращается. CSMA/CD затем ждет случайный отрезок времени и повторяет попытку передачи.
Существует изъян в CSMA/CD, который ограничивает размер сети. Посылаемые биты не попадают мгновенно во все точки сети, необходим некоторый небольшой отрезок времени, для того чтобы сигнал прошел по проводам и через каждый репитер в сети. Это время может быть измерено, и оно называется "задержкой распространения" ("Propagation Delay"). Если "задержка распространения" между источником сигнала и наиболее удаленным источником сети больше, чем половина размера наименьшего пакета (frame), который может существовать, тогда CSMA/CD не сможет правильно определить коллизию, и данные в сети могут быть потеряны или искажены.

Согласно проведенным разработчиками Ethernet вычислениям и измерениям, на пути сигнала в сети не может быть более 4-х репитеров и не более 5-ти сегментов, причем только к трем из них могут быть подключены устройства. Эти выводы обычно выражаются в виде правила "5-4-3".

Причем, в целом в сети может быть больше 4-х репитеров, но нас интересует только их количество между двумя любыми точками.

Существует еще одна формулировка этого же самого правила. В ней в качестве репитера рассматривается связка из двух повторителей и провода между ними. Таких репитеров в сети между любыми двумя компьютерами может быть не более двух.

10Base5

IEEE 10Base5 или "толстый" Ethernet - самый старый стандарт среди остальных. В настоящее время (1998) затруднительно найти в продаже новое оборудование для построения сети на этом стандарте. Основные его параметры

Используемая топология

Общая шина

Используемый провод

Коаксиальный кабель толстый (так называемый "желтый") с волновым сопротивлением 50 Ом.

Максимальная длина сегмента (отрезок сети без повторителя, ограниченный терминаторами)

500метров (1640 футов)

Минимальное расстояние между точками подключения

2,5 метра (8,2 фута)

Максимальное количество точек подключения к сегменту

100

Максимальное количество сегментов сети

5

Устройства подключаются к сети посредством устанавливаемого на кабель трансивера (transceiver - MAU(Media Access Unit)).

Максимальная длина трансиверного кабеля (длина кабеля между трансивером и устройством)

25 метров

При подключении используется разъем (AUI) 15 pin

Трансиверы

Название "Transceiver" происходит от английских слов transmiter (передатчик)и receiver (приемник).
Трансивер позволяет станции передавать в и получать из общей сетевой среды передачи. Дополнительно,
трансиверы Ethernet определяют коллизии в среде и обеспечивают электрическуюизоляцию между станциями.
10Base2 и 10Base5 трансиверы подключаются напрямую к среде предачи(кабель) общая шина. Хотя первый стандарт обычно использует внутренний трансивер, встроенный в схему контроллера и Т-коннектор для подключения к кабелю, а второй (10Base5) использует отдельный внешний трансивер и AUI-кабель или трансиверный кабель для подключения к контроллеру. 10BaseF, 10BaseT, FOIRL также обычно используют внутренние трансиверы.
Надо сказать, что существуют так же внешние трансиверы для 10Base2, 10BaseF, 10baseT и FOIRL, которые подключаются к порту AUI или напрямую или через AUI-кабель.

Пример внешнего трансивера для 10Base2:

AUI разъем
Attachment Unit interface

Разъем, расположенный на трансивере (папа).

Разъем, расположенный на сетевой карте (плате) или хабе (мама).

1

Control In Circuit Shield

2

Control In Circuit A

3

Data Out Circuit A

4

Data In Circuit Shield

5

Data In Circuit A

6

Viltage Common

9

Control In Circuit B

10(A)

Data Out Circuit B

11(B)

Data Out Circuit Shield

12(C)

Data In Circuit B

13(D)

Viltage Plus

14(E)

Viltage Shield Shell Protective Ground

3 Data Out Circuit A
10 Data Out Circuit B
11 Data Out Circuit Shield

5 Data In Circuit A
12 Data In Circuit B
4 Data In Circuit Shield

2 Control In Circuit A
9 Control In Circuit B
1 Control In Circuit Shield


6 Viltage Common
13 Viltage Plus
14 Viltage Shield Shell Protective Ground

100 Base-TX

Основная используемая топология

звезда

В центре расположено устройство

Hub

Среда передачи (провода)

4-х проводный кабель "витая пара” категории 5 или лучше

Применяемые соединители

8-ми контактный модульный (RJ-45)
категории 5

Максимальное расстояние между устройствами

Определяется расчетным путем, но не превышает 100 метров.

На настоящий момент сети 100Base-TX являются наиболее доступными 100Мбит сетями. Еще существуют сети 100VG и 100Base-T4. Но они "не прижились".

Для объединения 10-ти и 100 Мбитных сетей в основном используют 10/100 Мбит хабы, свичи (switch) или роутеры.

1000Base-T

Сеть будет использовать кабель витая пара 5 категории или лучше, 4 пары (8 проводов) на частоте 125 Мгц. Максимальное расстояние между устройствами 100 метров.

1.3 Необходимое оборудование

1.3.1 Thin Ethernet 10Base2

Коаксиальный кабель

Коаксиальный кабель (от латинского co - совместно и axis - ось), представляет собой два соосных гибких металлических цилиндра, разделенных диэлектриком.

1- центральный провод (жила)
2- изолятор центрального провода
3- экранирующий проводник (экран)
4- внешний изолятор и защитная оболочка

Хаpактеpистики коаксиальных кабелей

Тип

Z,Ом

Коэфф укоро- чения

Емкость в пФ/м

Внешний диаметр в мм

Материал

Макс Uэфф кВ

Коэф.затух. дБ/м,MHz: 27/300/900

RG-8A/U

52,0

0,66

88,5

10,3

ПЭ

5,0

,32 1,6 3,0

RG-8/U

50,0

0,80

76,2

10,3

ППЭ

1,5

,26 1,0 1,7

RG-11A/U

75,0

0,66

61,8

10,3

ПЭ

5,0

,35 1,6 3,0

RG-11/U

75,0

0,80

50,7

10,3

ППЭ

1,6

,25 1,0 1,7

RG-58A/U

53,5

0,66

85,5

5,0

ПЭ

1,9

,65 3,5 6,0

RG-58B/U

53,5

0,66

85,5

5,0

ПЭ

1,9

,65 3,5 7,0

RG-58C/U

50,0

0,66

92,4

5,0

ПЭ

1,9

,65 3,5 7,0

RG-58/U

53,5

0,79

85,5

5,0

ППЭ

1,9

,60 2,2 3,0

RG-59B/U

73,0

0,66

69,0

6,2

ПЭ

1,9

,60 2,2 3,0

RG-59/U

75,0

0,79

50,7

6,2

ППЭ

0,8

,50 1,6 2,8

RG-71A/U

93,0

0,66

46,0

6,2

ПЭ

1,8

,50 1,6 2,8

RG-71B/U

93,0

0,66

46,0

6,2

ПЭ

1,8

,50 1,6 2,8

RG-71/U

93,0

0,84

92,4

6,2

ППЭ

0,8

,26 1,0 1,7

RG-174A/U

50,0

0,66

92,0

2,5

ПЭ

1,5

2,0 5,5 >10

RG-178B/U

50,0

0,70

95,0

1,5

ПЭ

1,2

2,2 8,0 >10

RG-179B/U

75,0

0,70

63,0

2,5

ПЭ

1,2

1,9 5,0 8,5

RG-213/U

50,0

0,66

92,0

10,3

ПЭ

5,0

,32 1,6 3,0

RG-216/U

75,0

0,66

71,8

10,8

ПЭ

5,0

,32 1,6 3,0

РК-50-2-12

50,0

0,76

3,2

МС/ПЭ/МС

2,0

РК-50-2-16

50,0

0,76

3,2

МЛ/ПЭ/МЛ

1,0

РК-50-3-13

50,0

0,76

4,4

М/ПЭ/МЛ

,70

РК-50-4-11

50,0

0,76

9,6

М/ПЭ/М

,50

РК-50-7-11

50,0

0,76

10,0

М/ПЭ/М

,40

РК-50-7-12

50,0

0,76

11,2

М/ПЭ/М

,40

РК-50-9-11

50,0

0,76

12,2

М/ПЭ/М

,34

РК-50-1111

50,0

0,76

14,5

М/ПЭ/М

,28

Пpимечания: PE - полиэтилен, S-PE - пенополиэтилен, M - медная пpоволока,
МЛ - медная луженая пpоволока, СтМ - стале-медная пpоволока,
МС - медная посеpебpеная пpоволока

Формулы для расчета волнового сопротивления Z и задержки распространения сигнала t в коаксиальной линии, заполненной диэлектриком с диэлектрической постоянной e

D - внутренний диаметр экрана
d - диаметр центрального проводника

Разъемы Thin Ethernet

Розетка (мама)

Разъем, расположенный на сетевой карте.

Вилка прямая (папа)

на коаксиальный кабель

Разъем под пайку.
(типа СР-50-74-ПВ)

Разъем на кабель обжимной.
Требуется специальный инструмент ( crimping tool ).

Разъем на кабель навинчивающийся (twist-on). Инструмент для установки не требуется

Терминатор

Это разъем (папа) с запаяным в нем, между центральным и внешним контактами, резистором. Сопротивление резистора должно равняться волновому сопротивлению кабеля. Для сетей типа 10Base-2 или тонкий Ethernet эта величина составляет 50 Ом. Только один терминатор в сегменте 10Base2 может быть заземлен. Для заземления используется терминатор с цепочкой и контактом на ее конце. Для 10Base5 заземление одного и только одного из терминаторов (точнее, одной из точек сегмента) обязательно.

Если не удается купить терминаторы, их можно сделать из обычных отечественных разъемов типа СР-50-74, впаяв со стороны кабеля, между центральным контактом и корпусом, резистор на 50 Ом. (Подойдет стандартный резистор на 51 Ом).


--

T-Connector (Tee Adapter)

Предназначен для подключения устройств к сегменту сети на основе 10 Base-2 (тонкий Ethernet).


При отключении устройства Т-коннектор необходимо оставлять в сети, чтобы не нарушать ее работоспособность. Или заменять Т-коннектор на прямой соединитель (I-connector).

Переходы прямые
barrel-connector/I-connector, bulk-head connector

Предназначены для соединения сочленяющихся частей двух соединителей с одинаковыми или разными присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.

Применяется для соединения двух кусков коаксиального кабеля с расположенными на концах разъемами. А также для организации подвода коаксиального кабеля к рабочему месту, что бы избежать случайного обрыва или нежелательного перегиба основного провода.

Для соединения двух кусков коаксиального кабеля можно также использовать Т-коннектор.

1.3.2 Twisted Pair 10BaseT

Неэкранированная витая пара (Unshielded Twisted Pair)
UTP

Кабель "Twisted Pair" - "Витая паpа", состоит из "паp" пpоводов, закpученных вокpуг дpуг дpуга и одновpеменно закpученных вокpуг дpугих паp, в пpеделах одной оболочки. Каждая паpа состоит из пpовода, именуемого "Ring" и пpовода "Tip". ( Hазвания пpоизошли из телефонии). Каждая паpа в оболочке имеет свой номеp, таким обpазом, каждый пpовод можно идентифициpовать как Ring1, Tip1, Ring2, Tip2, ... .
Дополнительно к нумеpации пpоводов каждая паpа имеет свою уникальную цветовую схему.
Синий/Белый для 1-ой паpы,
оpанжевый/белый - для 2-й,
зеленый/белый - для 3-й
коpичневый/белый - для 4-й
и так далее 25 паp.
Для каждой паpы пpоводов Ring-пpовод окpашен в основной цвет с полосками дополнительного, а Tip-пpовод - наобоpот. Hапpимеp, для паpы 1 Ring1-пpовод будет синий с белыми полосками, а Tip1-провод - белый с синими полосками.
На практике, когда количество пар невелико (4 пары), часто не применяется окраска основного провода полосками цвета дополнительного.
В этом случае провода имеют цвет в парах :
Синий и белый с синими полосками
Оранжевый и белый с оранжевыми полосками
Зеленый и белый с зелеными полосками
Коричневый и белый с коричневыми полосками.

Для обозначения диаметра провода часто применяется американская мера - AWG (American Wire Gauge)(gauge-калибр, диаметр). Нормальный провод для использования в 10 Base-T соответствует 22 или 24 AWG. Причем чем меньше диаметр провода, тем больше эта величина.
Согласно стандартам, провод делится на несколько категорий по своей "пропускной способности".

ANSI/EIA/TIA-568, ISO/IEC 11801

Тип провода

Область применения

Category 1 (Cat.1)

Используется для телефонных коммуникаций и не подходит для передачи данных

Cat.2

Используется для передачи данных со скорость до 4 Мбит в секунду (Mbps) включительно.

Cat.3

Используется для передачи данных со скорость до 10 Мбит в секунду (Mbps) включительно. Применяется в сетях 10Base-T

Cat.4

Используется для передачи данных со скорость до 16 Мбит в секунду (Mbps) включительно. Применяется в сетях Token Ring

Cat.5

Используется для передачи данных со скорость до 100 бит в секунду (Mbps) включительно. Применяется в сетях 100Base-TX и других, требующих такую скорость.

Предварительные (draft) стандарты

Тип провода

Область применения

Cat.5+

Сертифицирован для частоты до 300 МГц включительно. (IEC 46 Commity draft)

Cat.6

Сертифицирован для частоты до 600 МГц включительно. (DIN 44312-5 Draft)

Обычно на проводе написано, к какой категории он относится. Например: " ...CATEGORY 5 UTP ..."
Международный стандарт ISO/IEC 11801 - эквивалентен EIA/TIA-568.

Разъемы для витой пары

К сетям на витой паре относятся сети 10BaseT, 100BaseTX, 100BaseT4, а также очень вероятно утверждение стандарта 1000BaseT.
В сетевых картах компьютеров, в хабах и на стенах располагаются розетки (jack), в них втыкаются вилки (plug).

Разъемы для витой пары

Восьмиконтактный модульный соединитель (Вилка (Plug))

Народное название "RJ-45"

Вилка "RJ-45" похожа на вилку от импортных телефонов, только немного большего размера и имеет восемь контактов.

1 - контакты 8 шт.
2 - фиксатор разъема
3 - фиксатор провода

Вид со стороны контактов

Контакт 1

2

3

4

5

6

7

Контакт 8

Вид со стороны кабеля

Вид спереди
На новой, неиспользованной вилке, контакты выходят за пределы корпуса.

В процессе обжима они будут утоплены внутрь корпуса, прорежут изоляцию (2) провода и воткнутся в жилу(1).

Вилки делятся на экранированные и неэкранированные, со вставкой и без, для круглого и для плоского кабеля, для одножильного и для многожильного кабеля, с двумя и с тремя зубцами.
Полезно вместе с вилкой на кабель устанавливать защитный колпачок.

Вилка со вставкой


Расплетенные и расположенные в соответствии с выбранным вами способом провода кабеля заводятся во вставку до упора, лишнее обрезается, затем полученная конструкция вставляется в вилку. Вилка обжимается. При данном способе монтажа длина расплетения получается минимальной, монтаж проще и быстрее, чем при использовании обычной вилки без вставки. Такая вилка несколько дороже чем обычная.

Присоединительные размеры (в мм)

Разъемы для 10Base-T

Восьмиконтактный модульный соединитель.

Гнездо (jack) и розетка (outlet)

Гнезда устанавливаются в сетевые карты, хабы, трансиверы и другие устройства. Сам разъем представляет собой ряд (8 шт.) пружинящих контактов и выемку для фиксатора вилки. Если смотреть на гнездо со стороны контактов, когда они располагаются снизу, то отсчет идет справа налево.

Розетка представляят собой гнездо (разъем) соединителя с каким-либо приспособлением для крепления кабеля и корпусом для удобства монтажа. В нее тоже включается вилка.
Розетки, также как и кабель, бывают различной категории. На корпусе розетки обычно написано, к какой категории она относится. При построении сетей 10Base-2 необходимо использовать розетки категории 3 (Cat.3) или лучше 5 (Cat.5). А для сетей 100Base-TX необходимо применять только Cat.5 . Розетки 5-й категории делятся также по способу монтажа кабеля в самой розетке. Существует достаточно большое количество решений, как поддерживаемых какой-либо одной конкретной фирмой, так и достаточно общепринятых - "тип 110", "тип KRONE". Надо отметить, что KRONE - это тоже такая фирма.

Вообще, выпускается огромное количество различных типов розеток, но для дома приходится использовать наиболее дешевые - внешние. Обычная розетка представляет собой небольшую пластмассовую коробочку, к которой прилагается шуруп и двухсторонняя наклейка для монтажа на стену. Если покрытие стены позволяет, проще пользоваться наклейкой, если нет - придется сверлить стенку и прикручивать розетку шурупом. С одной стороны корпуса располагается разъем для включения вилки RJ-45; кстати бывают розетки имеющие в корпусе два разъема и более.

Чтобы снять крышку с коробочки и добраться до внутренностей розетки, надо проявить массу терпения и находчивости. Крышка держится на внутренних защелках, снаружи никак, обычно, не обозначеных. По-моему, производители соревнуются друг с другом и с пользователем, какую розетку сложнее открыть. Необходимо обнаружить эти защелки, далее существуют две возможности: защелки открываются или внутрь (что реже) или наружу. На защелки, открывающиеся внутрь необходимо надавить, а открывающиеся наружу чем-нибудь поддеть. Полезно при покупке попросить, чтобы вам показали, как розетка открывается. После снятия крышки, в зависимости от того, какого типа у вас розетка, вы обнаружите крепеж проводов и разъем.

Розетка для монтажа на стену внешняя, вид со стороны разъема.

Вид без крышки.
Розетка Cat. 5 Тип KRONE
Здесь используется пластина с щелью. Заталкивая провод в щель, вы прорезаете изоляцию и жила кабеля входит в контакт с пластиной. Пластина повернута на 45 градусов. Для монтажа проводов продается специальный инструмент, который, помимо заталкивания проводов в щель, обрезает лишнее.

Разъем категории 3 (cat 3). Провода кабеля закрепляются внутри корпуса при помощи шурупов, ввинчиваемых в корпус. Это более старый тип розеток. При переходе на сети 100Мбит их придется заменять на розетки пятой категории (cat5).

Для установки розетки вам потребуется расплести кабель на необходимую длину, очистить провода от изоляции и свинтить их с проводами, идущими от разъема. Старайтесь расплетать кабель на как можно меньшую длину для уменьшения количества возможных наводок.

Hub (хаб)

Hub или концентратор - это многопортовый репитер. Наиболее распространенное применение - сети на основе витой пары 10Base-T или 100Base-TX/T4. Но бывают также хабы для сетей 10Base-2 на основе коаксиального кабеля и для сетей 10Base-F а основе волоконной-оптики. Многие 10Mbit хабы имеют разъемы как под витую пару, обычно называемый (RJ-45), так и под коаксиальный кабель (BNC) или AUI. Что позволяет использовать сегменты коаксиального или оптического кабеля в качестве главной магистрали (Backbone) между хабами.

В хабах под витую пару используются порты MDI-X ипа, что позволяет подключать компьютеры напрямую. Для соединения хабов между собой один из его портов имеет разводку MDI. Этот порт каким-либо образом выделен на корпусе устройства. Применяются различные названия: "Cascading" или "In", или "Cross-over", или "Uplink". Нередко имеется переключатель, позволяющий переключать режим порта из MDI в MDI-X и наоборот, что позволяет использовать этот порт не для каскадирования, а для подключения обычных компьютеров. Если на вашем хабе отсутствует переключатель режима порта (MDI - MDI-X) , а все другие порты заняты и вам необходимо подключить еще один компьютер, то вы легко можете это сделать просто использовав для этого "cross-over" кабель. Такой кабель применяется для соединения двух компьютеров напрямую без хаба. Но учтите, что часто этот порт является просто cross-over вариантом одного из обычных портов, в таком случае одновременное подключение к разъемам этих портов недопустимо.
Для соединения хабов по кабелю "витая пара" между собой провод (не cross-over) включается в обычный разъем (MDI-X) на одном хабе и в разъем для каскадирования на другом.

Пример 5-ти портового 10Base-T Hub-а.

Передняя панель

Задняя панель.

6-й порт используется для каскадирования и имеет обозначение "In" (в, внутрь, вход).
Этот порт параллелен 5-му порту, поэтому их нельзя одновременно использовать.

Вид сверху, без крышки

Patch cord

Отрезок провода (не более 5 метров) витая пара (UTP), с обжатыми на его концах вилками RJ-45, для подключения компьютера к сетевой розетке. Обычно изготавливается из кабеля более гибкого и прочного чем основной кабель (многожильный кабель), чтобы случайно не передавить и не переломить его. Бывает 3-й и 5-й категории, а также обжат в соответствии с различными стандартами 568A или 568B. Стандарт зависит исключительно от уже используемого в вашей сети.
Провод patch cord можно изготовить самостоятельно, просто установив на концы отрезка UTP кабеля две вилки RJ-45.

1.4 Монтаж и прокладка сетей Ethernet

1.4.1 Thin Ethernet
Монтаж
и прокладка сетей 10Base-2 тонкий Ethernet

Перед прокладкой кабеля настоятельно рекомендуется составить план-схему со всеми размерами и проверить возможность протяжки кабеля по намеченному пути.
Для сетей 10Base2 применяется коаксиальный кабель . Чем толще кабель, тем лучше у него характеристики, но тем сложнее его прокладывать и он дороже. Для состыковки кабеля не

1. Крайний компьютер или другое сетевое устройство сегмента.
2. Прямой переход типа "Bulk-head connector".
2-3. Проброс кабеля между точками подключения.
3. Два прямых перехода.
4. Компьютер или другое сетевое устройство.
5. Перемычка из коаксиального кабеля вместо компьютера.
6. Крайний компьютер или другое устройство сегмента.

обходимо применять переходы прямые.

Можно пойти на некоторое упрощение монтажа, отказавшись от установки прямых переходов ("Bulk-head connector") совсем или частично, устанавливая их только там, где необходимо. При таком монтаже надежность сети увеличивается, т.к. сокращается количество контактов, но возрастает вероятность повреждения кабеля.

1. Крайний компьютер или другое сетевое устройство сегмента.
4. Компьютер или другое сетевое устройство.
5. T-коннектор, оставлен в том месте где был или будет компьютер.
6. Крайний компьютер или другое устройство сегмента.

1. Крайнее устройство сегмента.

1. Терминатор.
2. Т-коннектор.
3. Разъем сетевого адаптера компьютера или другого устройства сети.
4. Разъем на кабеле сети.

2, 3 Прямой переход

Переход прямой типа "Bulk-head" с резьбовой частью и гайкой. Лучше всего закрепить при помощи, например, уголка, чтобы избежать случайного выдергивания или другого повреждения кабеля. Можно приобрести специальные розетки, они выглядят более эстетично.

Уголок можно использовать любой, подходящего размера. Отвестие под "bulk-head" адаптер можно делать как круглое, так и с вырезом.

При закреплении уголка необходимо следить за тем, чтобы он не оказался заземлен. Если закрепить его никаким другим способом не удается, то необходимо или использовать уголок из диэлектрика, или обеспечить электрическую изоляцию между ним и "bulk-head" адаптером, устанавливаемым в уголке.


Подвод к компьютеру и от него осуществляется отрезком коаксиального кабеля с BNC разъемами по краям. Таким образом, можно перемещать компьютер по помещению, просто заменяя, если необходимо, отрезок кабеля на более длинный.

4.

5.

При удалении компьютера из сети или в тех местах, где планируется подключать компьютер, для сохранения работоспособности сегмента сети лучше ставить простую перемычку из коаксиального кабеля. Можно использовать один из двух подводящих проводов.

Монтаж и прокладка сетей

на основе Витой пары (Twisted Pair)

Все работы необходимо начинать с составления подробной схемы прокладки кабелей и размещения устройств.
При прокладке кабеля UTP необходимо соблюдать следующие условия.
Максимальная длина кабеля между розетками или между розеткой и patch панелью - 90 метров. Это правило разработано исходя из ограничения максимального расстояния в 100 метров между DTE (компьютер) и хабом. Причем оставшиеся 10 метров отводятся на провод (patch cord) между розеткой и компьютером, а также розеткой (patch панелью) и хабом. Для сетей категории 5 может быть не более 3-х отрезков кабеля между двумя устройствами (как на рисунке).


Минимальный радиус изгиба для кабеля - четыре диаметра кабеля (или 1 дюйм=2,5 см), но существуют рекомендации размещать кабель таким образом, чтобы обеспечивать изгиб радиусом 2 дюйма (5 см.).
Минимальное расстояние между сетевым кабелем и параллельно ему проложенным силовым кабелем напряжением менее 2 КВольт - 12,5 сантиметров (5 дюймов).
Все элементы сети должны быть одной категории. Причем рекомендуется сразу делать все 5 категории, чтобы не пришлось все перекладывать при переходе от 10Base-T к 100Base-TX, при переходе на 100Мбит достаточно будет поменять сетевые адаптеры и хаб. Кабель UTP лучше использовать 4-х парный т.к. новый(1998г) гигабитный стандарт 1000Base-TX будет использовать все четыре пары на частоте 125 Мгц (предварительный стандарт).

1.5 Дополнительное оборудование

1.5.1 Mediaconvertors (Ethernet Translator)

Устройство, предназначенное для преобразования Ethernet сигналов из одной среды передачи, например, коаксиальный кабель 10Base2, в другую, например, витая пара 10BaseT.
Mediaconvertor-ы также могут быть для преобразования витая пара - волоконно-оптический кабель.
Физически представляет собой небольшое устройство с соответствующими сетевыми разъемами и разъемом питания.

2. Сетевые карты(NIC)

(NIC- Network Interface card)

Сетевая карта или сетевой адаптер - это плата расширения, вставляемая в разъем материнской платы (main board) компьютера. Также существуют сетевые адаптеры стандарта PCMCIA для нотебуков (notebook), они вставляются в специальный разъем в корпусе нотебука. Или интегрированные на материнской плате компьютера, они подключаются по какой либо локальной шине. Появились Ethernet сетевые адаптеры, подключаемые к USB (Universal Serial Bus) порту компьютера. Позволяющие подключаться к сети без вскрытия корпуса компьютера.
Сетевые платы характеризуются своей

  • Разрядностью: 8 бит (самые старые), 16 бит и 32 бита. Следует ожидать появления 64 бит сетевых карт (если их уже не выпустили).
  • Шиной данных, по которой идет обмен информацией между материнской платой и сетевой картой: ISA, EISA, VL-Bus, PCI и др.
  • Микросхемой контроллера или чипом (Chip, chipset) , на котором данная плата изготовлена. И который определяет тип используемого совместимого драйвера и почти все остальное : разрядность, тип шины и т.д.
  • Поддерживаемой сетевой средой передачи (network media) , по-русски сказать: установленными на карте разъемами для подключения к определенному сетевому кабелю. BNC для сетей 10Base-2, RJ45 для сетей 10Base-T и 100Base-TX, AUI для сетей 10Base-5 или разъемы для подключения к волоконной оптике.
  • Скоростью работы: Ethernet 10Mbit и/или Fast Ethernet 100Mbit, Gigabit Ethernet 1000Base-..
  • Также, карты на витую пару могут поддерживать или не поддерживать FullDuplex - ный режим работы.
  • MAC- адресом

Для определения точки назначения пакетов (frames) в сети Ethernet используется MAC-адрес. Это уникальный серийный номер присваиваемый каждому сетевому устройству Ethernet для идентификации его в сети. MAC-адрес присваивается адаптеру его производителем, но может быть изменен с помощью программы. Делать это не рекомендуется ( только в случае обнаружения двух устройств в сети с одним MAC- адресом). При работе сетевые адаптеры просматривают весь проходящий сетевой трафик и ищут в каждом пакете свой MAC-адрес. Если таковой находится, то устройсво (адаптер) декодирует этот пакет. Существуют также специальные способы по рассылке пакетов всем устройствам сети одновременно (broadcasting). MAC-адрес имеет длину 6 байт и обычно записывается в шестнадцетиричном виде, например

12:34:56:78:90:AB

Двоеточия могут и отсутствовать, но их наличие делает число более читаемым. Каждый производитель присваивает адреса из принадлежащего ему диапазона адресов. Первые три байта адреса определяют производителя.

Сетевая карта ISA

Сетевая карта комбинированная (BNC+RJ45), шина ISA
Одновременное использование двух разъемов недопустимо.

1 - Разъем под витую пару (RJ-45)
2 - Разъем для коаксиального провода (BNC)
3 - Шина данных ISA
4 - Панелька под микросхему BootROM
5 - Микросхема контроллера платы (Chip или Chipset)

BootROM

Микросхема ПЗУ "BootROM" предназначена для загрузки операционной системы компьютера не с локального диска, а с сервера сети. Таким образом, можно использовать компьютер, вовсе не имеющий установленных дисков и дисководов. Иногда это полезно с точки зрения безопасности ( ни принести, ни унести), иногда с точки зрения экономии. Для установки BootROM на сетевой карте предусмотрена панелька под Dip корпус. Микросхема загрузки должна соответствовать сетевой карте.

Сетевые карты PCI
UTP RJ-45

1 - Разъем под витую пару (RJ-45)
3 - Шина данных PCI
4 - Панелька под микросхему BootROM
5 - Микросхема контроллера платы

32-х разрядные сетевые адаптеры. Если имеется поддержка PCI BUS-Mastering (PCI-Bus-Master-Mode), то это позволяет уменьшить нагрузку на процессор.

2.2 Настройка сетевых карт

Конфигурирование сетевой платы

Для нормальной работы каждой сетевой платы ей необходимы адрес ввода-вывода (In/Out port) и номер прерывания (IRQ).
Конфигурирование сетевой платы заключается в настройке ее на свободные адрес и прерывание, которые затем будут использоваться операционной системой. Адрес (i/o port) и прерывание(IRQ) для каждой сетевой платы должно быть свое, отличное от других устройств компьютера. Современные сетевые карты, поддерживающие технологию Plug-n-play сами выполняют эту операцию, для всех остальных необходимо проделать ее вам.
Поиск незанятых адреса и прерывания зависит от вашего знания аппаратной части компьютера или программного обеспечения на нем установленного.

2.2.1 адреса и прерывания

Адрес ввода вывода (In/Out Port, Address) - область памяти компьютера, задаваемая в шестнадцатиричном виде (начало области), через которую производится обмен данными с устройством.

Стандартные адреса ввода/вывода (I/O Ports)

Адрес

Устройство

3F8

Последовательный порт COM1

2F8

Последовательный порт COM2

3E8

Последовательный порт COM3

2E8

Последовательный порт COM4

378

Параллельный порт LPT1

278

Параллельный порт LPT2

IRQ - Interrupt ReQuest - прерывание или запрос на прерывание.

Стандартно используемые прерывания (IRQ)

Номер прерывания

Устройство

0

Таймер

1

Клавиатура

2

Каскадирование

3

Последовательный порт COM2

4

Последовательный порт COM1

5

можно использовать

6

Контроллер дисководов FDD

7

Параллельный порт LPT1

8

Системные часы

9

10

можно использовать

11

можно использовать

12

часто использует Мышь PS/2

13

Математический сопроцессор

14

Контроллер1 HDD

15

Контроллер2 HDD

Поиск свободных адреса и прерывания средствами MS-DOS

В поставку этой операционной системы входит программа MSD.EXE и находится обычно в директории DOS. Запустить ее можно, просто набрав MSD из командной строки. Если при запуске программа "зависает", можно запустить ее с ключом /i.

Далее в появившемся меню надо выбрать мышью "IRQ Status" или нажать кнопку "Q".

Если в компьютере есть звуковая карта, то необходимо проверить, какие адрес и прерывание она использует посмотрев, например, CONFIG.SYS и AUTOEXEC.BAT

Windows NT 4

Надо запустить программу winmsd.exe, входящую в поставку WindowsNT
"Start" или "Пуск" для русской версии
"Run" или "Выполнить"
набрать winmsd
нажать ENTER
В появившемся окне выбрать закладку "Resources"
Появится список используемых прерываний. Например такой:


Выбрав " I/O Port" можно посмотреть используемые адреса ввода вывода.

Сетевые карты ISA plug'n'play

Некоторые старые компьютеры (486,386,286) не поддерживают технологию plug'n'play. Может также отсутствовать драйвер, поддерживающий plug'n'play для вашей операционной системы. В этом случае необходимо при помощи программы настройки параметров сетевой карты отключить в ней эту функцию. И в дальнейшем настраивать сетевую карту при помощи программы.
Теоретически, при включении компьютера BIOS должен сам указать сетевой карте свободные номер прерывания и адрес ввода-вывода. Но на практике очень часто случаются ошибки, приводящие к конфликтам между сетевой картой и другими устройствами.
Существует три подхода при установке сетевых карт plug'n'play.

· Устанавливать сетевую карту, полностью полагаясь на технологию plug'n'play. Если произойдет какая-либо проблема, то воспользоваться одним из нижеследующих способов:

· Изменяя настройки BIOS, относящиеся к назначению прерываний различным слотам шины PCI, а также ISA устройствам, оставить свободным прерывание, которое и будет назначено сетевому адаптеру. Если же и этот способ не привел к положительному результату, тогда воспользуйтесь следующим пунктом.

· При помощи программы настройки вашего сетевого адаптера отключить, если это вообще возможно, функцию plug'n'play адаптера. И в дальнейшем устанавливать его, как адаптер с software конфигурированием.

Конфигурирование (настройка) сетевой карты
при помощи специальной утилиты (программы)

Для настройки сетевой карты на нужный адрес и прерывание необходимо пользоваться той программой настройки, которая поставлялась вместе с платой.
Если программа, поставляемая вместе с платой по каким-то причинам отсутствует, можно попытаться найти сетевую плату с точно таким же типом микросхемы контроллера и воспользоваться программой настройки от нее.
Большая часть программ расчитаны для работы в DOS (т.к. они требуют прямого доступа к устройству), вам потребуется загрузить компьютер с помощью этой операционной системы или в режиме MS-DOS для Win95.
Запущенная программа конфигурации показывает текущие настройки сетевой карты и позволяет изменить их в случае конфликтов с другим оборудованием. Также позволяет проверить работу сетевой карты при помощи тестов.

Тесты бывают внутренние и внешние. При внутренних (internal или self) тестах программа тестирует наличие ошибок регистров внутри платы. При внешних (external) тестах, карта посылает пакеты в сеть и слушает ответы из сети. Таким образом, запустив внешний тест на двух разных машинах, можно проверить работоспобность сетевого сегмента. Надо отметить, что некоторые программы автоматически завершают работу внешних тестов через небольшой промежуток времени (~1 мин) и этого промежутка не хватает, чтобы добежать до другой машины и запустить на ней тест. Складывается неправильное впечатление, что присутствует какая-то неисправность.
Часто для запуска внешних тестов на одной сетевой карте надо указать, что она выступает в качестве сервера (server), а на другой - клиента (client)

Для некоторых сетевых карт требуется указывать тип используемого разъема (port или media type) BNC,UTP(RJ-45) или AUI вручную.
Лучше всего записать внесенные изменения (на бумажку), чтобы не забыть.
В конце работы программа спросит вас про необходимость записи новых значений в перезаписываемую ПЗУ (EPROM), это надо обязательно сделать.

Конфигурирование (настройка) сетевой карты

при помощи перемычек

На плате сетевой карты располагаются штырьки контактов и перемычки, переставлением которых и производится настройка сетевой платы на нужный адрес и прерывание. Описание правильного положения перемычек должно быть в прилагаемой инструкции или нанесено на плату. Надо отметить, что бывают случаи несовпадения прилагаемой инструкции и рисунка на плате, в этом случае надо пользоваться описанием, приведенным на плате.
Переставлять перемычки удобнее всего пинцетом на вынутой из компьютера плате.

В описаниях на перемычки возможны следующие обозначения:
JP1 - группа контактов (штырьков) номер один (разъем номер один), штырьков в разъеме может быть два или больше (три, четыре и тд.).

ON или EN или Enable , что обозначает замкнуть. Вам необходимо одеть перемычку на штырьки соответствующего разъема.

OFF или DIS или Disable - разомкнуть. Надо снять премычку или убедиться, контакты не замкнуты.

1-2 что обозначает: замкнуть штырьки 1 и 2, могут быть и другие номера, соответственно. На схеме должен быть указан первый контакт, от которого ведется отсчет.

Например "2-3 ". Обычно контакты распологаются в один ряд, но изредка бывает, что в несколько рядов.

А также бывает:

Boot Rom - использовать микросхему загрузки или нет. Если вы не пользуетесь этой микросхемой, то ставиться в положение Off или Disable.

Вам необходимо выставить нужное прерывание и нужный адрес.

2.3 Как сетевые карты устанавливать в компьютер

Сетевая карта вставляется в соответствующий разъем шины данных, расположенный на материнской плате.

Разъем ISA - 16bit

Если сетевая карта предназначена для шины данных ISA, то вставлять карту надо в любой свободный разъем ISA.
Разъемы обычно черного цвета (по крайней мере, мне не попадались другие).
Выбор разъема определяется исключительно вашим удобством. Если в последствии для каких-либо других целей вам потребуется использовать именно этот разъем, вы можете спокойно вынуть сетевую какрту и переставить ее в другой разъем ISA. При этом используемые ни прерывание ни адрес ввода вывода не меняются.

Разъем PCI

Еще бывает шина данных PCI (разъемы белого цвета). Сетевые карты, предназначенные для PCI, надо вставлять в разъем PCI.

В компьютере

Прежде чем вставлять плату, убедитесь (приложив) , что соответсвующая заглушка на корпусе компьютера вынута.
Заглушки бывают привинченные, такие надо отвинтить, а потом этим же винтом привинтить сетевую карту. Еще заглушки бывают вырубленные при изготовлении корпуса, такую надо отогнуть при помощи, например, отвертки, а затем отломать. Старайтесь ничего лишнего при этом не повредить и себя не покалечить, т.к. такая операция часто требует значительных усилий, а края железок острые.

Установка карты в разъем не требует больших усилий, но требует точности попадания картой в сам разъем. На всех рисунках сетевые карты нарисованы ножевой частью вниз. Удобнее всего вставлять карту в компьютер, когда он расположен горизонтально, а вы вставляете в него карту сверху. Вставлять надо как бы "перекатом": сначала одна сторона разъема, потом другая.
Расположите карту ножевой частью над разъемом, а пальцы - по краям верхней части сетевой карты (первый на металлическом уголке, второй ближе к противоположному углу). Несильно надавите "второй" рукой на карту, она должна начать заходить в разъем, когда она войдет приблизительно наполовину, нажмите "первой" рукой и карта должна полностью войти на свое место. Если почувствуете, что она во что-то уперлась - не давите, т.к. скорее всего что-нибудь сломаете. Проверьте, не уперся ли язычок металлического уголка сетевой карты в нижнюю часть отверстия на корпусе компьютера, по необходимости нажмите на него пальцем, чтобы он не вылезал наружу и дожмите сетевую карту на место.
Посмотрите как установлены другие карты (если они есть) в корпусе и привинтите винтом свою сетевую карту.

3. Программное обеспечение

3.1 Клиент и сервер

Сервер или клиент - это функции, которые выполняет компьютер. Любой компьютер в сети может выполнять функции сервера или клиента, а может выполнять обе эти функции одновременно. Все зависит от программного обеспечения.
Функции сервера (serve - обслуживать) - выполнять операции по запросам клиентов. Это может быть хранение и передача файлов, выполнение приложений с выдачей результатов, обслуживание принтеров и т.п. Если компьютер выполняет только функции сервера, то его обычно называют выделенный сервер. Нередко у такого компьютера выключены или вовсе отсутствуют монитор или клавиатура, а все управление им производится с других компьютеров через сеть.
Если компьютер не выполняет никаких серверных функций в сети, то такой компьютер называют рабочей станцией (workstation) , за ним работают пользователи.
Если же компьютеры в сети одновременно выполняют и серверные, и клиентские функции, то такая сеть называется одноранговая.
Различные Операционные системы (OS) по разному приспособлены для функций сервера и клиента. Существует ряд операционных систем, специально предназначенных для выполнения серверных задач.
Novell NetWare
Wndows NT Server
OS/2 Warp Server
Различные Unix серверы.

Клиенты сетевые

Установка поддержки сети зависит от используемой операционной системы (ОС), ее версии и стоящих перед вами задач.
Если вам не известно какая ОС у вас используется, попробуйте определить это следующими способами.
1. При загрузке ОС обычно выводит на экран свое название и версию.
Самая распространенная - Windows 95 или Windows 98
2. Набрать команду
ver
в командной строке. И прочесть ответ системы.

DOS клиенты

Для подключения компьютера , работающего под управлением MS-DOS или схожей с ней операционной системой, к сетевым ресурсам, необходимо использовать специальный набор программ.

1.Клиент Dos для сетей Microsoft.

2. Клиент Dos для сетей Netware

3 Клиент DOS - IBM LAN Client

W in95 (Win98) Клиент

Операционная система Windows 95 распространена в нескольких вариантах и языках
Релиз 950
Английский
Пан-европейский
Русский
Релиз OSR2
Английский
Пан-европейский
Русский

Настройка поддержки сети для OSR2 Rus

Для установки потребуется дистрибутив.
Если у вас сетевая карта PCI, тогда просто вставьте ее в компьютер и следуйте инструкции, приложенной к плате.

Для сетевой платы ISA типа NE2000:

Вставьте сетевую карту в компьютер подключите кабель, настройте нужный адрес и прерывание .
Загрузите Windows95.
Войдите в Панель управления ( Пуск->Настройка->Панель управления)
Выберите "Сеть"
В закладке "Конфигурация"
нажмите Добавить
Меню "Выбор типа компонента"
Сетевая плата->Добавить

"Выбор: сетевые платы" (Примечание: существует версия страницы "с картинками")
в разделе "изготовители" надо найти "Novell/Anthem"
а в разделе "сетевые платы" - "NE2000 - совместимая плата"
нажмите OK

Вы вернетесь в окошко "сеть", появятся новые закладки: "Компьютер" и "Управление доступом"
Если поддержки сети раньше не было, то появятся следующие компоненты:
Клиент для сетей Microsoft
Клиент для сетей NetWare
NE2000-совместимая плата
IPX/SPX-совместимый протокол
NetBEUI
Способ входа в сеть станет:
Клиент для сетей Microsoft

Настроим параметры сетевой карты, выберите "NE2000-совместимая плата", нажмите кнопку "Свойства".

Окно "Свойства: NE2000-совместимая плата" Нажмите закладку "Ресурсы"

В появившемся окне. В пункте "Прерывание (IRQ)" Укажите установленное вами прерывание. А в пункте "Диапазон ввода/вывода" выберите адрес вашей сетевой платы. Причем адрес платы должен равняться началу указываемого диапазона. Например 280-29F для адреса 280.
Нажмите "OK"

Вы вернетесь в окно "сеть".
Добавим поддержку протокола TCP/IP. Нажмите кнопку "Добавить".

Появится окно "Выбор типа компонента"
Укажите "Протокол" и нажмите "Добавить".

Окно "Выбор: Сетевой протокол"
В меню "Изготовители" укажите "Microsoft", а в меню "Сетевые протоколы" укажите "TCP/IP". Нажмите "OK".

Вы попадете в окно " Свойства: TCP/IP".
Если вы точно знаете, что в вам нужно получить IP адрес автоматически от DHCP сервера, то оставьте как есть нажмите "OK" и не выполняйте следующий пункт. Если же вы настраиваете компьютер сами, то выберите пункт "Указать IP адрес явным образом. Укажите IP адрес и маску подсети те, которые вам необходимы. Нажмите "OK".
Примечание: настройка остальных параметров протокола (Шлюз, WINS, DNS) производится в соответствии с установленными в вашей сети параметрами. Проконсультируйтесь у вашего сетевого администратора.

Окно "Сеть".
Для назначения сетевого имени вашему компьютеру, а также чтобы указать домен или рабочую группу, выберите закладку "Компьютер" Введите имя компьютера, которое будет идентифицировать его в сети (например "COMPUTER1"). Укажите имя вашей рабочей группы. Если вы не знаете что указать, оставьте как есть (WORKGROUP). Дополнительно можно написать описание компьютера. Нажмите "OK".

Окно "Сеть".
Убедитесь, что дистрибутив доступен. Нажмите "OK".

Появится окошко, показывающее процесс копирования файлов.

И наконец, вам предложат перезагрузить систему, нажав "Да" .

После перезагрузки появится окно в котором надо ввести имя пользователя и его пароль. При вводе пароля вместо букв будут печататься звездочки, это так и должно быть. Если вы все набрали правильно, то нажав "OK" вы попадете в систему, а ваше имя и пароль будет использоваться при вашем доступе к другим компьютерам сети (вашей рабочей группы). Если вы нажмете "Отмена", то вы все равно попадете в систему Windows, но сетевые ресурсы вам будут недоступны.

Если вы новый пользователь, то появится окошко, в котором вас попросят подтвердить ваш пароль. Следует заново набрать тот же самый пароль.

Если вы вошли в систему без пароля или хотите войти в систему под другим именем - выберите "Пуск" - "Завершение работы".

А в появившемся окне "Завершение работы с Windows" укажите "Войти в систему под другим именем".
Нажмите "Да".

3.1.2 Сервера

Серверные функции Windows95( Windows98)

Войдите в "Панель управления" (Пуск->Настройка->Панель управления)

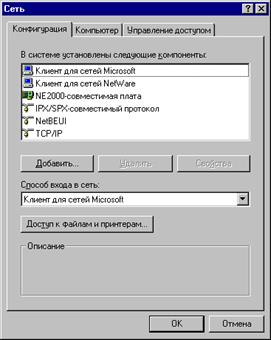

Выберите "Сеть"

В закладке "Конфигурация" нажмите кнопку
"Добавить".

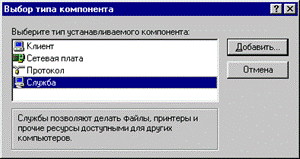

Меню "Выбор типа компонента"
Выберите "Служба" и нажмите "Добавить".

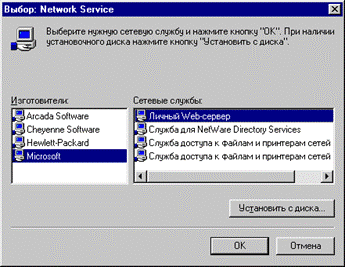

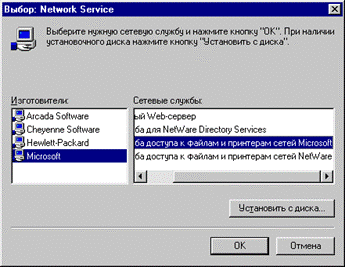

Окно "Выбор: Network Service".
Указываем "Изготовители" - "Microsoft", а "Сетевые службы" - "Служба доступа к файлам и принтерам сетей Microsoft". Учтите, что в начале эта надпись не видна полностью и необходимо прокрутить ее влево, чтобы не ошибиться.
Нажмите "OK".

Если вы хотите добавить еще и доступ к вашему компьютеру по http (или www), то еще раз зайдите в окно "Выбор: Network Service" и укажите "Microsoft", "Личный Web-сервер".
Нажмите "OK".

Окно "Сеть".
Убедитесь, что дистрибутив доступен.

Нажмите "OK".

Появится окошко показывающее
процесс копирования файлов.

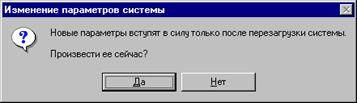

И наконец вам предложат
перезагрузить систему, нажав "Да" .

После перезагрузки, войдите в сеть, и выберите значек (иконку) "Мой компьютер".

В появившемся окне, нажмите правой кнопкой мыши на том диске, который вы хотите сделать доступным по сети. Если вы хотите сделать доступным не весь диск, а какой-то его каталог (директорию), то дважды нажав на этом диске левой кнопкой, нажмите правой кнопкой на нужном вам каталоге.

В появившемся меню выберите пункт доступ.

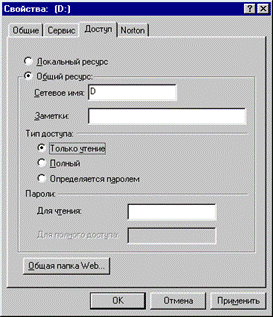

Появится окно "Свойства: ..."
В котором указано, что данный ресурс локальный.

Выберите пункт "Общий ресурс", сетевым именем станет буква диска или название каталога. Вы можете это изменить как вам нравится, с учетом некоторых ограничений, налагаемых на используемые знаки. Я, обычно, оставляю как есть, чтобы самому потом не путаться. Здесь также можно изменить тип доступа и ограничить все это паролями. Нажимаем "OK"

Через секундочку ваш ресурс станет доступен по сети.

4. Как соединить локальной сетью два компьютера?

Соединение двух компьютеров в локальную сеть
(краткая пошаговая инструкция)

На данный момент существуют два наиболее распространенных способа соединения компьютеров в локальную сеть, основаных на двух реализациях Ethernet технологии. Два этих стандарта различаются топологией и используемым кабелем. Стандарт 10Base-T сейчас наиболее применяем, поскольку более технологичен (такие сети проще в обслуживании, надежнее и легче модернизируются). Впрочем, стандарт 10Base-2 никто не отменял, и на его основе можно создать вполне современную и жизнеспособную сеть. 10Base-T (Ethernet на витой паре)
Хорош своей надежностью, наболее современен, допускает соединение компьютеров на скорости до 100 Мбит. Но не позволяет без покупки специального устройства HUB (хаб) расширить сеть даже до трех компьютеров. Впрочем, устройство это не очень дорогое. Максимальное расстояние компьютер-компьютер или компьютер-хаб 100 метров. Предпочтительнее использовать в пределах одного здания.

Потребуется:
a. Сетевые карты с UTP разъемом (другие названия могут быть: под витую пару или RJ-45).
b. Измерьте, как можно точнее, расстояние между компьютерами (мерить необходимо по тому пути, как будет проложен кабель, то есть дверь, к примеру, надо обходить по косяку). Прибавьте к этому числу несколько метров (на всякий случай). Длина кабеля не должна превышать 100м. Приобретите кабель витая пара категории 5 (cat.5) в нужном количестве .
c. Две вилки (разъемы) RJ-45 . Можно также приобрести два защитных колпачка к ним.
d. Инструмент обжимной (хотя два разъема вполне можно обжать отверткой).

Работа:
1 . Проложите кабель по нужному пути, не допуская прекручиваний и повреждений. Оставьте с каждой стороны запас около 2-3 м на случай возможных перестановок компьютеров и для удобства монтажа разъемов.
2 . Закрепите разъемы на концах кабеля в соответствии со схемой "cross-over" кабеля.

"Cross-over" ("нуль-хабный") кабель

одна сторона

цвет провода

другая сторона

1

бело/оранж

3

2

оранжевый

6

3

бело/синий

1

6

синий

2

Для восьмипроводного кабеля (четыре пары):

"нуль-хабный" кабель

одна сторона

цвет провода

другая сторона

1

бело/зеленый

3

2

зеленый

6

3

бело/оранж

1

4

синий

4

5

бело/синий

5

6

оранжевый

2

7

бело/коричн.

7

8

коричневый

8

3 . Вставьте сетевые карты в компьютеры, настройте их на свободные адреса и прерывания (запишите).
4. Воткните (до щелчка) разъемы на кабеле в установленные сетевые карты.
1 -сетевая карта (адаптер), установленная в компьютер, 2 - разъем на кабеле.

5 . Загрузите компьютер. Включите поддержку сети в вашей операционной системе (драйвер адаптера, протокол, клиенты) в соответствии с выставленными на плате адресом и прерыванием.

10Base-2 (на основе коаксиального кабеля)
Хорош тем, что можно легко добавить еще несколько компьютеров. Максимальное расстояние между крайними точками - 185 метров .

Потребуется:
a . Две сетевые карты BNC ( например NE2000 Compatible) с Т-коннекторами в комплекте (если их нет, купите отдельно по одному на каждую плату).
b .Измерьте, как можно точнее, расстояние между компьютерами (мерить необходимо по тому пути, как будет проложен кабель, то есть дверь, к примеру, надо обходить по косяку). Прибавьте к этому числу несколько метров (на всякий случай). Длина кабеля не должна превышать 185 м. Приобретите коаксиальный кабель с волновым сопротивление 50 Ом ( похож на антенный для телевизора, но у того волновое сопротивление 75 Ом и он не подходит). Такой кабель имеет марку RG-58.
c . Разъем на кабель с байонетным сочленением, типа отечественного СР-50-... 2шт. на каждый кусок кабеля.
d . Терминаторы 2 шт.
e . Паяльник ( нужен только для напайки отечественных разъемов на кабель,если у вас есть возможность приобрести обжимные разъемы и инструмент для их обжима, то паяльник не потребуется).

Работа:
1 . Проложите кабель по нужному пути, не допуская прекручиваний и повреждений. Оставьте с каждой стороны запас около 2-3 м на случай возможных перестановок компьютеров и для удобства монтажа разъемов.
2 . Закрепите разъемы на концах кабеля.
3. Вставьте сетевые карты в компьютеры, настройте их на свободные адреса и прерывания (запишите).
4. Наденьте на разъем, торчащий из платы (мама), Т-коннектор (папа) и поверните по часовой стрелке байонет, чтобы закрепить разъем.
5 . Наденьте разъем кабеля на один из разъемов Т-коннектора.
6 . На другой разъем Т-коннектора наденьте терминатор.

1-сетевая карта (адаптер), 2 -Т-коннектор, 3 - разъем кабеля, 4 - терминатор

7 . Загрузите компьютер. Включите поддержку сети в вашей операционной системе (драйвер адаптера , протокол , клиенты ) в соответствии с выставленными на плате адресом и прерыванием.

Разводка кабеля витая пара

для соединения двух компьютеров напрямую

Кабель витая пара может быть как четырех проводный, так и восьмипроводный. Для монтажа на кабель используются вилки RJ-45. Монтаж вилки на кабель должен осуществляться при помощи специального инструмента.

"Cross-over" ("нуль-хабный") кабель

одна сторона

цвет провода

другая сторона

1

бело/оранж

3

2

оранжевый

6

3

бело/синий

1

6

синий

2

Для восьмипроводного кабеля (четыре пары):

"нуль-хабный" кабель

одна сторона

цвет провода

другая сторона

1

бело/зеленый

3

2

зеленый

6

3

бело/оранж

1

4

синий

4

5

бело/синий

5

6

оранжевый

2

7

бело/коричн.

7

8

коричневый

8

Или, например, другой вариант.

"нуль-хабный" кабель

одна сторона

цвет провода

другая сторона

1

бело/зеленый

3

2

зеленый

6

3

бело/оранж

1

4

синий

7

5

бело/синий

8

6

оранжевый

2

7

бело/коричн.

4

8

коричневый

5
