Введение

Монитор (дисплей) компьютера – это устройство, предназначенное для вывода на экран текстовой и графической информации. Его можно смело назвать самой важной частью персонального компьютера. С экраном монитора мы постоянно контактируем во время работы. От его размера и качества зависит, насколько будет комфортно нашим глазам. Монитор должен быть максимально безопасным для здоровья по уровню всевозможных излучений. Также он должен обеспечивать возможность комфортной работы, предоставляя в распоряжение пользователя качественное изображение.До пятидесятых годов компьютеры выводили информацию только на печатающие устройства. В то время компьютеры часто оснащали осциллографами, которые, однако использовались не для вывода информации, а для проверки электронных цепей вычислительной машины. Впервые в 1950 году в Кембриджском университете (Англия) электронно-лучевая трубка осциллографа была использована для вывода графической информации на компьютере EDASC (ElectronicDelayStorageAutomaticComputer). Через полтора года английский ученый Кристофер Стретчи написал для компьютера «Марк 1» программу, игравшую в шашки и выводившую информацию на экран. Реальный прорыв в представлении графической информации на экране монитора произошел в Америке в рамках военного проекта на базе компьютера «Вихрь». Данный компьютер использовался для фиксации информации о вторжении самолетов в воздушное пространство США. Первая демонстрация «Вихря» прошла 20 апреля 1951 года – радиолокатор посылал информацию о положении самолета компьютеру, и тот передавал на экран положение самолета-цели, которая изображалась в виде точки и буквы T (target). Это был первый крупный проект, в котором электронно-лучевая трубка использовалась для отображения графической информации.


1. Электронно-лучевые мониторы

Существующие сегодня мониторы отличаются устройством, размером диагонали экрана, частотой обновления картинки, стандартами защиты и многим другим. Первые электронно-лучевые мониторы были векторными. В мониторах этого типа электронный пучок создает линии на экране, перемещаясь непосредственно от одного набора координат к другому. Из-за этого нет необходимости разбивать экран на пиксели. Позднее появились мониторы с растровым сканированием. В них электронный пучок сканирует экран слева направо и сверху вниз, пробегая каждый раз всю поверхность экрана. Следующим шагом в развитии электронно-лучевых мониторов стало цветное изображение, для получения которого необходимо было использовать не один, а три электронных пучка. Каждый из них высвечивал определенные точки на поверхности дисплея.

Именно эти мониторы получили наибольшее распространение.

Для электронно-лучевых (CRT) мониторов существуют свои характеристики, которые либо улучшают работу с компьютером, либо ухудшают ее. Одной из основных характеристик такого монитора является частота обновления экрана. Для электронно-лучевых мониторов достаточной частотой обновления экрана считается 85Гц. Эта величина показывает сколько раз в секунду будет обновляться картинка на экране. Если эта скорость маленькая, то глаза начинают улавливать мерцание экрана и из-за этого быстро устают. Самой лучшей частотой обновления экрана считается 100Гц, если она больше, то человеческий глаз уже не воспринимает разницы между 100Гц и 200Гц. Еще для работы с компьютером очень важно разрешение экрана. Ведь если разрешение слишком мало, то значки на экране очень большие и не умещаются на дисплее, а если слишком большое разрешение, то иконки и знаки слишком маленькие. Из-за этого глаза быстро устают. Ниже приводится таблица рекомендуемых и максимальных разрешений.

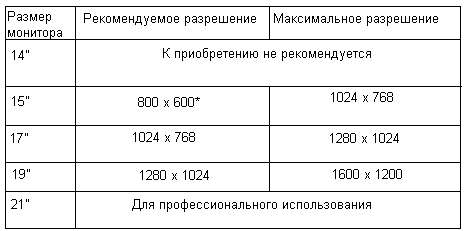

*Разрешение показывает, сколько точек располагается по вертикали и сколько по горизонтали. Здесь по горизонтали располагается 800 точек, а по вертикали – 600.

Так же существует еще один параметр монитора – это «шаг маски» или «зерно». Дело в том, что в цветных мониторах и телевизорах экран изнутри покрыт мельчайшими частицами люминофора трех цветов – красного, зеленого и синего свечения. Три расположенных рядом частицы образуют триаду. Если рассмотреть в лупу экран, светящийся белым светом, мы увидим, что на самом деле светятся частицы трех цветов, которые сливаются в белый. Все остальные цвета получаются за счет триады и интенсивности их свечения, например если светится только красный и зеленый элемент триады, то мы видим желтый цвет. Для управления свечением отдельных элементов триады используются три электронных луча, обегающие все триады с частотой развертки. Что бы каждый луч попадал точно на свой элемент триады, над люминофорным покрытием экрана помещается специальная сетка, попадая на которую луч отклоняется точно на свой элемент триады.

В результате мы видим, что экран цветного монитора, в отличие от монохромного, где покрытие люминофором сплошное и однородное, имеет зернистую структуру. Размер этих «зерен» отвечает за то, насколько четким будет изображение – чем меньше «зерно», тем изображение четче и наоборот. Первые цветные мониторы имели размер «зерна» - 0, 42мм. С появлением графических режимов высокого разрешения использовать такие мониторы стало невозможно: мелкие детали, например, тонкие вертикальные полосы, стали рябить и переливаться всеми цветами радуги. Позже появились трубки с «зерном» 0,31мм, а затем и 0,28мм. Сегодня самое распространенное значение – 0,27мм, но в более дорогих моделях применяют трубки с еще меньшей зернистостью – 0,2-0,24мм.

Очень важным параметром монитора является безопасность. Если бы не применялись специальные меры безопасности, то монитор награждал бы нас различными вредными для здоровья излучениями. Электронно-лучевая трубка монитора создает, например, рентгеновское излучение. Но в современных мониторах оно незначительно, так как надежно экранируется. А ведь совсем недавно в продаже было очень много защитных экранов, что для старых мониторов вовсе не роскошь, а средство защиты. Как и любой электроприбор, монитор создает также электромагнитное излучение. Кроме того, он создает также электростатическое поле, которое способствует оседанию пыли на лице, шее, руках. Это может вызывать у человека аллергические реакции. К счастью, сейчас защита от этих вредных воздействий стала более совершенной, так как был принят ряд стандартов. Если на мониторе есть надпись или наклейка ТСО 95 , ТСО 99, ТСО 03, то с ним можно работать, не опасаясь за своё здоровье (в разумных пределах). На сегодняшний день стандарты 1995-99годов уже устарели, и наиболее безопасным является стандарт ТСО 03(2003год).

Впервые уровень электромагнитного излучения был ограничен пределами, безопасными для человека, в стандарте MPRII. В следующих стандартах они были ужесточены. Начиная со стандарта ТСО 95 к монитору предъявляются экологические и эргономические требования. Начиная со стандарта ТСО 99, также накладываются жесткие требования к качеству изображения по параметрам яркости, контрастности, мерцанию и свойствам антибликового покрытия экрана. Монитор должен иметь возможность регулировки параметров изображения. Кроме того, монитор также обязан соответствовать европейским стандартам пожарной и электрической безопасности. Еще одна характеристика ЭЛТ-мониторов – это несведение лучей. Этот термин означает отклонение электронных лучей красного и синего цвета от центрирующего зеленого. Такое отклонение препятствует получению чистых цветов и четкого изображения. Различают статическое и динамическое несведение. Статическое несведение это несведение трех цветов по всей поверхности экрана, которое обычно возникает из-за ошибки при сборке электронно-лучевой трубки. Динамическое несведение это несведение трех цветов по краям и четком изображении в центре.Так же в мониторе важно экранное покрытие и форма экрана (сферическая или плоская, которая меньше искажает изображение). Экраны электронно-лучевых мониторов могут иметь различные покрытия, улучшающие качество изображения и потребительские свойства монитора. Электронно-лучевые мониторы сегодня – довольно совершенные и недорогие устройства. У них отличная яркость и контрастность изображения, низкая цена, а, следовательно, и доступность. Но есть у них и минусы. Это довольно большие вес и габариты, значительное энергопотребление и вредное излучение.

2. Жидко-кристалические мониторы

Еще один тип мониторов – жидко-кристалические (LCD). Первые жидкокристаллические материалы были открыты более 100 лет назад австрийским ученым Ф. Ренитцером. Со временем было обнаружено большое число материалов, которые можно использовать в качестве жидкокристаллических модуляторов, однако практическое использование технологии началось сравнительно недавно.

Технология LCD-дисплеев основана на уникальных свойствах жидких кристаллов, которые одновременно обладают определенными свойствами как жидкости (например, текучестью), так и твердых кристаллов (в частности анизотропией (от греч. anisos - неравный и tropos - направление - зависимость свойств среды от направления. Анизотропия характерна, напр., для механических, оптических, магнитных, электрических и др. свойств кристаллов.). В LCD-панелях используют так называемые нематические кристаллы, молекулы которых имеют форму продолговатых пластин, объединенных в скрученные спирали. LCD-элемент, помимо кристаллов, включает в себя прозрачные электроды и поляризаторы. При приложении напряжения к электродам спирали распрямляются. Используя на входе и выходе поляризаторы, можно использовать такой эффект раскручивания спирали, как электрически управляемый вентиль, который то пропускает, то не пропускает свет. Экран LCD-дисплея состоит из матрицы LCD-элементов. Для того чтобы получить изображение, нужно адресовать отдельные LCD-элементы. Различают два основных метода адресации и соответственно два вида матриц: пассивную и активную. В пассивной матрице точка изображения активируется подачей напряжения на проводники-электроды строки и столбца. При этом электрическое поле возникает не только в точке пересечения адресных

Активная матрица LCD
проводников, но и на всем пути распространения тока, что препятствует достижению высокого контраста. В активной матрице каждой точкой изображения управляет свой электронный переключатель, что обеспечивает высокий уровень контрастности. Обычно активные матрицы реализованы на основе тонкопленочных полевых транзисторов (Thin Film Transistor, TFT). TFT-экраны, иначе называемые экранами с активной матрицей, обладают самым высоким среди плоскопанельных устройств разрешением, широко используются в ноутбуках, автомобильных навигационных устройствах и разнообразных цифровых приставках.

LCD-дисплей не излучает, а работает как оптический затвор. Поэтому для воспроизведения изображения ему требуется источник света, который располагается позади LCD-панели. Время жизни внутреннего источника света TFT LCD-монитора зависит от его типа. Как правило, источники света для 15-дюймовых мониторов теряют около 50% первоначальной яркости за 20 000 часов.

3. Газоразрядные или плазменные панели ( PDP ).

Принцип действия плазменной панели основан на свечении специальных люминофоров (фосфоресцирующие вещества) при воздействии на них ультрафиолетового излучения. В свою очередь это излучение возникает при электрическом разряде в среде сильно разреженного газа. При таком разряде между электродами с управляющим напряжением образуется проводящий «шнур», состоящий из ионизированных молекул газа (плазмы)(аналогичный принцип работы реализован в лампах дневного света - газ в колбе(стеклянной трубе)начинает светиться при пропускании напряжения через него) . Поэтому-то газоразрядные панели, работающие на этом принципе, и получили название «газоразрядных» или «плазменных» панелей. Подавая управляющие сигналы на вертикальные и горизонтальные

Плазменная панель
проводники, нанесенные на внутренние поверхности стекол панели, схема управления панели осуществляет соответственно «строчную» и «кадровую» развертку растра телевизионного изображения. При этом яркость каждого элемента изображения определяется временем свечения соответствующей «ячейки» плазменной панели: самые яркие элементы «горят» постоянно, а в наиболее темных местах они вовсе не «поджигаются». Светлые участки изображения на PDP (Plasma Display Panel) светятся ровным светом, и поэтому изображение абсолютно не мерцает, чем выгодно отличается от «картинки» на экране традиционных кинескопов.
Плазменная панель
Плазменные панели создаются путем заполнения пространства между двумя стеклянными поверхностями инертным газом. Все пространство разделяется на множество пикселей (элементов изображения), каждый из которых состоит из трех подпикселей, соответствующих одному из трех цветов (красный, зеленый и синий) (см. рис.) Комбинируя эти три цвета можно воспроизвести любой другой цвет. В каждом подпикселе расположены маленькие прозрачные электроды, на которые подается высокочастотное напряжение. Под действием этого напряжения возникает электрический разряд. При взаимодействии плазмы газового разряда с частицами фосфора в каждом подпикселе возникает излучение соответствующего цвета (красного, зеленого или синего). Работа каждого подпикселя полностью контролируется электроникой, что позволяет каждому пикселю воспроизводить до 16 млн. различных цветов.

В настоящее время для создания плоских дисплеев (Flat Panel Display, FPD) используются различные технологии и решения, хотя на рынке до сих пор доминируют жидкокристаллические экраны. Как известно, технологии, которые применяются при создании современных дисплеев, условно могут быть разделены на две группы. К первой относятся устройства, основанные на излучении света, например традиционные, выполненные на базе электронно-лучевых трубок (ЭЛТ), и плазменные дисплеи PDP (Plasma Display Panel). Во вторую группу входят устройства трансляционного типа, в том числе и ЖК-мониторы. Устройства обеих групп имеют вполне определенные достоинства и недостатки. Если же говорить о будущем, то перспективные решения в области создания современных дисплеев действительно часто совмещают в себе особенности обеих технологий.

Так, сегодня большое внимание уделяется созданию дисплеев на базе автоэлектронной эмиссии (Field Emisson Display, FED). В отличие от ЖК-экранов, которые работают с отраженным светом, FED-панели сами генерируют свет, что роднит их с экранами на базе ЭЛТ и плазменными дисплеями. Однако если у ЭЛТ всего три электронные пушки, то в FED-устройствах для каждого пиксела предназначен свой электрод, благодаря чему толщина панели не превышает нескольких миллиметров. При этом каждый пиксел управляется напрямую, как и в ЖК-дисплеях с активной матрицей. Свою родословную FED-устройства ведут из разработок середины 1990-х годов, когда инженеры пытались создать по-настоящему плоский кинескоп.
