Реферат: Программы управления компьютерной сетью

МИНИСТЕРСТВО ОБЩЕГО И ПРОФЕССИОНАЛЬНОГО

ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

УФИМСКИЙ ГОСУДАРСТВЕННЫЙ НЕФТЯНОЙ

ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

КАФЕДРА ЭЛЕКТРОСНАБЖЕНИЯ И ЭДЕКТРООБОРУДОВАНИЯ ПРЕДПРИЯТИЙ

ОТЧЕТ

О ВТОРОЙ ТЕХНОЛОГИЧЕСКОЙ ПРАКТИКЕ

ВЫПОЛНИЛ СТУД. ГР. АЭ 95-01 К.В. ПОЛЕТАЕВ

РУКОВОДИТЕЛЬ ПРАКТИКИ УГНТУ

КАНД. ТЕХН. НАУК, ДОЦ. С.В. ЧИГВИНЦЕВ

ПРИНЯЛ Э.Р. БАЙБУРИН

УФА 1999


ЗАДАНИЕ

В процессе второй технологической практики необходимо изучить структуру управления локальными вычислительными сетями и описать некоторые существующие программы управления сетью.


СОДЕРЖАНИЕ


Перечень сокращений, условных обозначений

Введение

1 Архитектура управления сетью

2 Модель управления сети ISO

3 Топологии вычислительных сетей

4 Средства управления компьютерными сетями

5 Список программ управления сетью и хранением данных

Заключение

Список использованных источников

С.

4

5

6

11

16

25

40

56

40


ПЕРЕЧЕНЬ СОКРАЩЕНИЙ, УСЛОВНЫХ ОБОЗНАЧЕНИЙ

ЛВС (LAN) - локальная вычислительная сеть.

Концентратор (Hub) - связующий компонент, к которому подключаются все компьютеры в сети топологии "звезда". Активные концентраторы должны быть подключены к источнику электроэнергии; они могут восстанавливать и ретранслировать сигналы. Пассивные концентраторы просто выполняют коммутацию.

Маршрутизатор (роутер, router) - устройство для соединения сетей различного типа, имеющих разные архитектуры и протоколы.

АТМ - Асинхронный режим передачи - новейшая технология построения сетей с коммутацией кадров, обеспечивающая высокоскоростную передачу данных путем посылки ячеек данных по широкополосным локальным и глобальным вычислительным сетям. ATM платы работают со скоростью 155 Мбит/с.

SPMP (Простой Протокол Управления Сетью) - протокол прикладного уровня для управления сетью.

ISO - Международная Организация по Стандартизации.

SAA (System Application Architecture) - Архитек­турой прикладных систем.

SNA - Архитектура сетевых систем (SNA — System Network Architecture).

МАС - контроль доступа к среде.

CAU (Controlled Access Unit) - Устройство контролируемого доступа.

API (Application Program Interface ) - интерфейс прикладных программ.

MIB - база управляющей информации.


ВЕДЕНИЕ

Начало 1980 года ознаменовалось резким ростом в области применения сетей. Как только компании поняли, что сетевая технология обеспечивает им сокращение расходов и повышение производительности, они начали устанавливать новые и расширять уже существующие сети почти с такой же скоростью, с какой появлялись новые технологии сетей и изделия для них. К середине 1980 года стали очевидными проблемы, число которых все более увеличивалось, связанные с этим ростом, особенно у тех компаний, которые применили много разных (и несовместимых) технологий сети.

Основными проблемами, связанными с увеличением сетей, являются каждодневное управление работой сети и стратегическое планирование роста сети. Характерным является то, что каждая новая технология сети требует свою собственную группу экспертов для ее работы и поддержки. В начале 1980гг. стратегическое планирование роста этих сетей превратилось в какой-то кошмар. Одни только требования к числу персонала для управления крупными гетерогенными сетями привели многие организации на грань кризиса. Насущной необходимостью стало автоматизированное управление сетями (включая то, что обычно называется "планированием возможностей сети"), интегрированное по всем различным окружениям.


1 Архитектура управления сети

1.1 Протоколы управления

Большинство архитектур управления сети используют одну и ту же базовую структуру и набор взаимоотношений. Конечные станции (managed devices - управляемые устройства), такие как компьютерные системы и другие сетевые устройства, прогоняют программные средства, позволяющие им посылать сигналы тревоги, когда они распознают проблемы. Проблемы распознаются, когда превышен один или более порогов, заданных пользователем. Management entities (управляющие объекты) запрограммированы таким образом, что после получения этих сигналов тревоги они реагируют выполнением одного, нескольких или группы действий, включающих:

1. Уведомление оператора

2. Регистрацию события

3. Отключение системы

4. Автоматические попытки исправления системы

Управляющие объекты могут также опросить конечные станции, чтобы проверить некоторые переменные. Опрос может быть автоматическим или его может инициировать пользователь. На эти запросы в управляемых устройствах отвечают "агенты". Агенты - это программные модули, которые накапливают информацию об управляемом устройстве, в котором они расположены, хранят эту информацию в "базе данных управления" и предоставляют ее (проактивно или реактивно) в управляющие объекты, находящиеся в пределах "систем управления сети" (NMSs), через протокол управления сети. В число известных протоколов управления сети входят "the Simple Network Management Protocol (SPMP) " (Протокол Управления Простой Сети) и "Common Management Information Protocol (CMIP) " (Протокол Информации Общего Управления). "Management proxies " (Уполномоченные управления) - это объекты, которые обеспечивают информацию управления от имени других объектов.

1.2 Библиографическая справка протокола SNMP

В создание протокола SNMP внесли свой вклад разработки по трем направлениям:

High-level Entity Management System (HEMS)

Система управления объектами высшего уровня. Определяет систему управления с рядом интересных технических характеристик. К сожалению, HEMS использовалась только в местах ее разработки, что в конечном итоге привело к прекращению ее действия.

Simple Gateway Monitoring Protocol (SGMP)

Протокол управления простым роутером. Разработка была начата группой сетевых инженеров для решения проблем, связанных с управлением быстрорастущей Internet; результатом их усилий стал протокол, предназначенный для управления роутерами Internet. SGMP был реализован во многих региональных ветвях Internet.

CMIP over TCP (CMOT)

CMIP над ТСР. Пропагандирует сетевое управление, базирующееся на OSI, в частности, применение Common Management Information Protocol (CMIP) (Протокол информации общего управления) для облегчения управления объединенных сетей, базирующихся на ТСР.

Достоинства и недостатки этих трех методов (HEMS, SGMP и CMOT) часто и горячо обсуждались в течение второй половины 1987 г. В начале 1988 г. был образован комитет Internet Activities Board - IAB (IAB - это группа, ответственная за техническую разработку протоколов Internet) для разрешения дебатов по поводу протокола сетевого управления. В конечном итоге комитет IAB пришел к соглашению, что улучшенная версия SGMP, которая должна была называться SNMP, должна стать временным решением; для долгосрочного применения должна быть проанализирована одна из технологий, базирующихся на OSI (либо СМОТ, либо сам СMIP). Для обеспечения легкого пути наращивания была разработана общая структура сетевого управления (которая теперь называется стандартной Структурой Управления Сети - Network Management Framework ).

Сегодня SNMP является самым популярным протоколом управления различными коммерческими, университетскими и исследовательскими объединенными сетями. Деятельность по стандартизации, связанная с SNMP, продолжается по мере того, как поставщики разрабатывают и выпускают современные прикладные программы управления, базирующиеся на SNMP. SNMP относительно простой протокол, однако набор его характеристик является достаточно мощным для решения трудных проблем, возникающих при управлении большими сетями.

1.3 Основы технологии протокола SNMP

SNMP является протоколом прикладного уровня, предназначенным для облегчения обмена информацией управления между сетевыми устройствами. Пользуясь информацией SNMP (такой, как показатель числа пакетов в секунду и коэффициент сетевых ошибок), сетевые администраторы могут более просто управлять производительностью сети и обнаруживать и решать сетевые проблемы.

1.4 Модель управления, основанная на SNMP

Агентами в SNMP являются программные модули, которые работают в управляемых устройствах. Агенты собирают информацию об управляемых устройствах, в которых они работают, и делают эту информацию доступной для систем управления сетями (network management systems - NMS ) с помощью протокола SNMP. Эта модель представлена графически на рисунке 1.

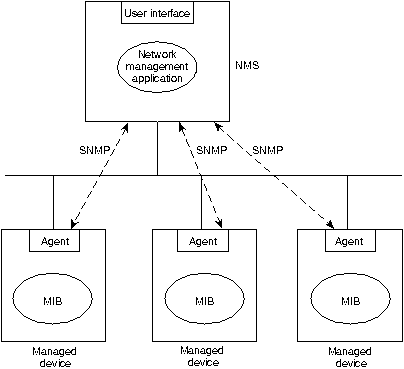

Рисунок 1 - Модель управления сетью­

Управляемое устройство может быть узлом любого типа, находящимся в какой-нибудь сети: это хосты, служебные устройства связи, принтеры, роутеры, мосты и концентраторы. Так как некоторые из этих систем могут иметь ограниченные способности управления программным обеспечением (например, они могут иметь центральные процессоры с относительно малым быстродействием, или ограниченный объем памяти), программное обеспечение управления должно сделать допущение о наименьшем общем знаменателе. Другими словами, программы управления должны быть построены таким образом, чтобы минимизировать воздействие своей производительности на управляемое устройство.

Так как управляемые устройства содержат наименьший общий знаменатель программного обеспечения управления, тяжесть управления ложится на NMS. Поэтому NMS обычно являются компьютерами калибра АРМ проектировщика, которые имеют быстродействующие центральные процессоры, мегапиксельные цветные устройства отображения, значительный объем памяти и достаточный объем диска. В любой управляемой сети может иметься одна или более NMS. NMS прогоняют прикладные программы сетевого управления, которые представляют информацию управления пользователям. Интерфейс пользователя обычно базируется на стандартизированном графическом интерфейсе пользователя (graphical user interface - GUI ).

Сообщение между управляемыми устройствами и NMS регулируется протоколом сетевого управления. Стандартный протокол сети Internet, Network Management Framework, предполагает парадигму дистанционной отладки, когда управляемые устройства поддерживают значения ряда переменных и сообщают их по требованию в NMS. Например, управляемое устройство может отслеживать следующие параметры:

-число и состояние своих виртуальных цепей;

-число определенных видов полученных сообщений о неисправности;

-число байтов и пакетов, входящих и исходящих из данного устройства;

-максимальная длина очереди на выходе (для роутеров и других устройств объединения сетей);

-отправленные и принятые широковещательные сообщения;

-отказавшие и вновь появившиеся сетевые интерфейсы.


2 Модель управления сети ISO

Международная Организация по Стандартизации (ISO) внесла большой вклад в стандартизацию сетей. Модель управления сети этой организации является основным средством для понимания главных функций систем управления сети. Эта модель состоит из 5 концептуальных областей:

1. Управление эффективностью

2. Управление конфигурацией

3. Управление учетом использования ресурсов

4. Управление неисправностями

5. Управление защитой данных

2.1 Управление эффективностью

Цель управления эффективностью - измерение и обеспечение различных аспектов эффективности сети для того, чтобы межсетевая эффективность могла поддерживаться на приемлемом уровне. Примерами переменных эффективности, которые могли бы быть обеспечены, являются пропускная способность сети, время реакции пользователей и коэффициент использования линии.

Управление эффективностью включает несколько этапов:

1. Сбор информации об эффективности по тем переменным, которые представляют интерес для администраторов сети.

2. Анализ информации для определения нормальных (базовая строка) уровней.

3. Определение соответствующих порогов эффективности для каждой важной переменной таким образом, что превышение этих порогов указывает на наличие проблемы в сети, достойной внимания.

Управляемые объекты постоянно контролируют переменные эффективности. При превышении порога эффективности вырабатывается и посылается в NMS сигнал тревоги.

Каждый из описанных выше этапов является частью процесса установки реактивной системы. Если эффективность становится неприемлемой вследствие превышения установленного пользователем порога, система реагирует посылкой сообщения. Управление эффективностью позволяет также использовать проактивные методы. Например, при проектировании воздействия роста сети на показатели ее эффективности может быть использован имитатор сети. Такие имитаторы могут эффективно предупреждать администраторов о надвигающихся проблемах для того, чтобы можно было принять контрактивные меры.

2.2 Управление конфигурацией

Цель управления конфигурацией - контролирование информации о сете- вой и системной конфигурации для того, чтобы можно было отслеживать и управлять воздействием на работу сети различных версий аппаратных и программных элементов. Т.к. все аппаратные и программные элементы имеют эксплуатационные отклонения, погрешности, или то и другое вместе, которые могут влиять на работу сети, такая информация важна для поддержания гладкой работы сети.

Каждое устройство сети располагает разнообразной информацией о версиях, ассоциируемых с ним. Например, АРМ проектировщика может иметь следующую конфигурацию:

· Операционная система, Version 3.2

· Интерфейс Ethernet, Version 5.4

· Программное обеспечение TCP/IP, Version 2.0

· Программное обеспечение NetWare, Version 4.1

· Программное обеспечение NFS, Version 5.1

· Контроллер последовательных сообщений, Version 1.1

· Программное обеспечение Х.25, Version 1.0

· программное обеспечение SNMP, Version 3.1

Чтобы обеспечить легкий доступ, подсистемы управления конфигурацией хранят эту информацию в базе данных. Когда возникает какая-нибудь проблема, в этой базе данных может быть проведен поиск ключей, которые могли бы помочь решить эту проблему.

2.3 Управление учетом использования ресурсов

Цель управления учетом использования ресурсов - измерение параметров использования сети, чтобы можно было соответствующим образом регулировать ее использование индивидуальными или групповыми пользователями. Такое регулирование минимизирует число проблем в сети (т.к. ресурсы сети могут быть поделены исходя из возможностей источника) и максимизировать равнодоступность к сети для всех пользователей.

Как и для случая управления эффективностью, первым шагом к соответствующему управлению учетом использования ресурсов является измерение коэффициента использования всех важных сетевых ресурсов. Анализ результатов дает возможность понять текущую картину использования. В этой точке могут быть установлены доли пользования. Для достижения оптимальной практики получения доступа может потребоваться определенная коррекция. Начиная с этого момента, последующие измерения использования ресурсов могут выдавать информацию о выставленных счетах, наряду с информацией, использованной для оценки наличия равнодоступности и оптимального каоэффициента использования источника.

2.4 Управление неисправностями

Цель управления неисправностями - выявить, зафиксировать, уведомить пользователей и (в пределах возможного) автоматически устранить проблемы в сети с тем, чтобы эффективно поддерживать работу сети. Т.к. неисправности могут привести к простоям или недопустимой деградации сети, управление неисправностями, по всей вероятности, является наиболее широко используемым элементом модели управления сети ISO.

Управление неисправностями включает в себя несколько шагов:

1. Определение симптомов проблемы.

2. Изолирование проблемы.

3. Устранение проблемы.

4. Проверка устранения неисправности на всех важных подсистемах.

5. Регистрация обнаружения проблемы и ее решения.

2.5 Управление защитой данных

Цель управления защитой данных - контроль доступа к сетевым ресурсам в соответствии с местными руководящими принципами, чтобы сделать невозможными саботаж сети и доступ к чувствительной информации лицам, не имеющим соответствующего разрешения. Например, одна из подсистем управления защитой данных может контролировать регистрацию пользователей ресурса сети, отказывая в доступе тем, кто вводит коды доступа, не соответствующие установленным.

Подсистемы управления защитой данных работают путем разделения источников на санкционированные и несанкционированные области. Для некоторых пользователей доступ к любому источнику сети является несоответствующим. Такими пользователями, как правило, являются не члены компании. Для других пользователей сети (внутренних) несоответствующим является доступ к информации, исходящей из какого- либо отдельного отдела. Например, доступ к файлам о людских ресурсах является несоответствующим для любых пользователей, не принадлежащих к отделу управления людскими ресурсами (исключением может быть администраторский персонал).

Подсистемы управления защитой данных выполняют следующие функции:

· Идентифицируют чувствительные ресурсы сети (включая системы, файлы и другие объекты)

· Определяют отображения в виде карт между чувствительными источниками сети и набором пользователей

· Контролируют точки доступа к чувствительным ресурсам сети

· Регистрируют несоответствующий доступ к чувствительным ресурсам сети.


3 Топологии вычислительной сети

Перед тем, как приступить к описанию некоторых основных принципов управления сетью, необходимо познакомиться с основами построения сети.

3.1 Топология ЛВС по видам соединения

3.1.1 Топология типа звезда

Концепция топологии сети в виде звезды пришла из области больших ЭВМ, в которой головная машина получает и обрабатывает все данные с пе­риферийных устройств как активный узел обработки данных. Этот принцип применяется в системах передачи данных, например, в электронной почте RELCOM. Вся информация между двумя периферийными рабочими мес­тами проходит через центральный узел вычислительной сети.

Рисунок 2 - Топология в виде звезды

Пропускная способность сети определяется вычислительной мощно­стью узла и гарантируется для каждой рабочей станции. Коллизий (столкновений) данных не возникает.

Кабельное соединение довольно простое, так как каждая рабочая станция связана с узлом. Затраты на прокладку кабелей высокие, особенно когда центральный узел географически расположен не в центре топологии.

Топология в виде звезды является наиболее быстродействующей из всех топологий вычислительных сетей, поскольку передача данных между рабочими станциями проходит через центральный узел (при его хорошей производительности) по отдельным линиям, используемым только этими рабочими станциями. Частота запросов передачи информации от одной станции к другой невысокая по сравнению с достигаемой в других тополо­гиях.

Производительность вычислительной сети в первую очередь зависит от мощности центрального файлового сервера. Он может быть узким ме­стом вычислительной сети. В случае выхода из строя центрального узла на­рушается работа всей сети.

Центральный узел управления - файловый сервер мотает реализо­вать оптимальный механизм защиты против несанкционированного доступа к информации. Вся вычислительная сеть может управляться из ее центра.

3.1.2 Кольцевая топология

При кольцевой топологии сети рабочие станции связаны одна с дру­гой по кругу, т.е. рабочая станция 1 с рабочей станцией 2, рабочая станция 3

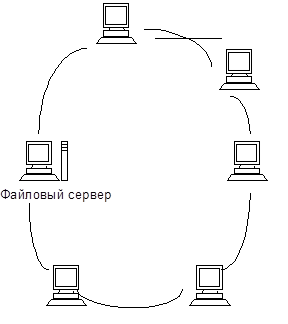

Рисунок 3 - Кольцевая топология

с рабочей станцией 4 и т.д. Последняя рабочая станция связана с первой. Коммуникационная связь замыкается в кольцо.

Прокладка кабелей от одной рабочей станции до другой может быть довольно сложной и дорогостоящей, особенно если географически рабочие станции расположены далеко от кольца (например, в линию).

Сообщения циркулируют регулярно по кругу. Рабочая станция посы­лает по определенному конечному адресу информацию, предварительно получив из кольца запрос. Пересылка сообщений является очень эффектив­ной, так как большинство сообщений можно отправлять “в дорогу” по ка­бельной системе одно за другим. Очень просто можно сделать кольцевой запрос на все станции. Продолжительность передачи информации увеличи­вается пропорционально количеству рабочих станций, входящих в вычисли­тельную сеть.

Основная проблема при кольцевой топологии заключается в том, что каждая рабочая станция должна активно участвовать в пересылке информа­ции, и в случае выхода из строя хотя бы одной из них вся сеть парализуется. Неисправности в кабельных соединениях локализуются легко. Подключение новой рабочей станции требует кратко срочного выключения сети, так как во время установки кольцо должно быть разомкнуто. Ограниче­ния на протяженность вычислительной сети не существует, так как оно, в конечном счете, определяется исключительно расстоянием между двумя рабочими станциями.

Специальной формой кольцевой топологии является логическая кольцевая сеть, представленная на рисунке 4. Физически она монтируется как соединение звездных топо­логий. Отдельные звезды включаются с помощью специальных коммутато­ров (англ. Hub -концентратор), которые по-русски также иногда называют “хаб”. В зависимости от числа рабочих станций и длины кабеля между рабо­чими станциями применяют активные или пассивные концентраторы. Актив­ные концентраторы дополнительно содержат усилитель для подключения от 4 до 16 рабочих станций. Пассивный концентратор является исключи­тельно разветвительным устройством (максимум на три рабочие станции). Управление отдельной рабочей станцией в логической кольцевой сети про­исходит так же, как и в обычной кольцевой сети. Каждой рабочей станции присваивается соответствующий ей адрес, по которому передается управ­ление (от старшего к младшему и от самого младшего к самому старшему). Разрыв соединения происходит только для нижерасположенного (ближайшего) узла вычислительной сети, так что лишь в редких случаях мо­жет нарушаться работа всей сети.

Рисунок 4 - Структура логической кольцевой цепи

3.1.3 Шинная топология

При шинной топологии среда передачи информации представляется в форме коммуникационного пути, доступного дня всех рабочих станций, к которому они все должны быть подключены. Все рабочие станции могут не­посредственно вступать в контакт с любой рабочей станцией, имеющейся в сети.

Рабочие станции в любое время, без прерывания работы всей вычис­лительной сети, могут быть подключены к ней или отключены. Функциони­рование вычислительной сети не зависит от состояния отдельной рабочей станции.

Рисунок 5 - Шинная топология

Благодаря тому, что рабочие станции можно включать без прерыва­ния сетевых процессов и коммуникационной среды, очень легко прослуши­вать информацию, т.е. ответвлять информацию из коммуникационной среды.

В ЛВС с прямой (не модулируемой) передачей информации всегда может существовать только одна станция, передающая информацию. Для предот­вращения коллизий в большинстве случаев применяется временной метод разделения, согласно которому для каждой подключенной рабочей станции в определенные моменты времени предоставляется исключительное право на использование канала передачи данных. Поэтому требования к пропуск­ной способности вычислительной сети при повышенной нагрузке снижа­ются, например, при вводе новых рабочих станций. Рабочие станции при­соединяются к шине посредством устройств ТАР (англ. Terminal Access Point - точка подключения терминала). ТАР представляет собой специальный тип подсоединения к коаксиальному кабелю. Зонд игольчатой формы внедря­ется через наружную оболочку внешнего проводника и слой диэлектрика к внутреннему проводнику и присоединяется к нему.

В ЛВС с модулированной широкополосной передачей информации различные рабочие станции получают, по мере надобности, частоту, на ко­торой эти рабочие станции могут отправлять и получать информацию. Пе­ресылаемые данные модулируются на соответствующих несущих частотах, т.е. между средой передачи информации и рабочими станциями находятся соответственно модемы для модуляции и демодуляции. Техника широкопо­лосных сообщений позволяет одновременно транспортировать в коммуни­кационной среде довольно большой объем информации. Для дальнейшего развития дискретной транспортировки данных не играет роли, какая перво­начальная информация подана в модем (аналоговая или цифровая), так как она все равно в дальнейшем будет преобразована.

3.1.4 Древовидная структура ЛВС

Рисунок 6 - Древовидная структура ЛВС

Наряду с известными топологиями вычислительных сетей кольцо, звезда и шина, на практике применяется и комбинированная, на пример древовидная структура. Она образуется в основном в виде комбинаций вы­шеназванных топологий вычислительных сетей. Основание дерева вычис­лительной сети располагается в точке (корень), в которой собираются ком­муникационные линии информации (ветви дерева).

Вычислительные сети с древовидной структурой применяются там, где невозможно непосредственное применение базовых сетевых структур в чистом виде. Для подключения большого числа рабочих станций соответст­венно адаптерным платам применяют сетевые усилители и / или коммута­торы. Коммутатор, обладающий одновременно и функциями усилителя, на­зывают активным концентратором.

На практике применяют две их разновидности, обеспечивающие под­ключение соответственно восьми или шестнадцати линий.

Устройство, к которому можно присоединить максимум три станции, называют пассивным концентратором. Пассивный концентратор обычно ис­пользуют как разветвитель. Он не нуждается в усилителе. Предпосылкой для подключения пассивного концентратора является то, что максимальное возможное расстояние до рабочей станции не должно превышать несколь­ких десятков метров.

3.2 Типы построения сетей по методам передачи информации

3.2.1 Локальная сеть Token Ring

Этот стандарт разработан фирмой IBM. В качестве передающей среды применяется неэкранированная или экранированная витая пара (UPT или SPT) или оптоволокно. Скорость передачи данных 4 Мбит/с или 16Мбит/с. В качестве метода управле­ния доступом станций к передающей среде используется метод - маркерное кольцо (Тоken Ring). Основные положения этого метода:

- устройства подключаются к сети по топологии кольцо;

- все устройства, подключенные к сети, могут передавать данные, только получив разрешение на передачу (маркер);

- в любой момент времени только одна станция в сети обладает таким правом.

Типы пакетов.

В IВМ Тоkеn Ring используются три основных типа пакетов:

- пакет управление/данные (Data/Соmmand Frame);

- маркер (Token);

- пакет сброса (Аbort).

Пакет Управление/Данные. С помощью такого пакета выполняется передача данных или команд управления работой сети.

Маркер. Станция может начать передачу данных только после получения такого пакета, В одном кольце может быть только один маркер и, соответственно, только одна станция с правом передачи данных.

Пакет Сброса. Посылка такого пакета называет прекращение любых передач.

В сети можно подключать компьютеры по топологии звезда или кольцо.

3.2.2 Локальная сеть Arknet.

Arknet (Attached Resource Computer NETWork ) - простая, недорогая, надежная и достаточно гибкая архитектура локальной сети. Разработана корпорацией Datapoint в 1977 году. Впоследствии лицензию на Аrcnet приобрела корпорация SМС (Standard Microsistem Corporation), которая стала основным разработчиком и производителем оборудования для сетей Аrcnet. В качестве передающей среды используются витая пара, коаксиальный кабель (RG-62) с волновым сопротивлением 93 Ом и оптоволоконный кабель. Скорость передачи данных - 2,5 Мбит/с. При подключении устройств в Аrcnet применяют топологии шина и звезда. Метод управления доступом станций к передающей среде - маркерная шина (Тоken Bus). Этот метод предусматривает следующие правила:

- Все устройства, подключенные к сети, могут передавать данные только получив разрешение на передачу (маркер);

- В любой момент времени только одна станция в сети обладает таким правом;

- Данные, передаваемые одной станцией, доступны всем станциям сети.

Основные принципы работы.

Передача каждого байта в Аrcnet выполняется специальной посылкой ISU (Information Symbol Unit - единица передачи информации), состоящей из трех служебных старт/стоповых битов и восьми битов данных. В начале каждого пакета передается начальный разделитель АВ (Аlегt Вurst), который состоит из шести служебных битов. Начальный разделитель выполняет функции преамбулы пакета.

В Аrcnet определены 5 типов пакетов:

1. Пакет IТТ (Information To Transmit) - приглашение к передаче. Эта посылка передает управление от одного узла сети другому. Станция, принявшая этот пакет, получает право на передачу данных.

2. Пакет FBE (Free Buffeг Еnquiries) - запрос о готовности к приему данных. Этим пакетом проверяется готовность узла к приему данных.

3. Пакет данных. С помощью этой посылки производиться передача данных.

4. Пакет АСК (ACKnowledgments) - подтверждение приема. Подтверждение готовности к приему данных или подтверждение приема пакета данных без ошибок, т.е. в ответ на FBE и пакет данных.

5. Пакет NAK ( Negative AcKnowledgments) - неготовность к приему. Неготовность узла к приему данных ( ответ на FBE ) или принят пакет с ошибкой.

В сети Arknet можно использовать две топологии: звезда и шина.

3.2.3 Локальная сеть Ethernet

Спецификацию Ethernet в конце семидесятых годов предложила компания Xerox Corporation. Позднее к этому проекту присоединились компании Digital Equipment Corporation (DEC) и Intel Corporation. В 1982 году была опубликована спецификация на Ethernet версии 2.0. На базе Ethernet институтом IEEE был разработан стандарт IEEE 802.3. Различия между ними незначительные.

Основные принципы работы.

На логическом уровне в Ethernet применяется топология шина:

- все устройства, подключенные к сети, равноправны, т.е. любая станция может начать передачу в любой момент времени( если передающая среда свободна);

- данные, передаваемые одной станцией, доступны всем станциям сети.

Ethernet - самая популярная в настоящее время сетевая архитектура. Она использует узкополосную передачу со скоростью 10 и 100 Мбит/с.


4 Средства управления компьютерными сетями

Большие глобальные компьютерные сети являются обычным делом для пользователей компьютеров фирмы IBM, поэтому нет ничего удивительного в том, что эта фирма также предоставляет и средства для управления такими компьютерными сетями. Протокол Token Ring и Архитектура сетевых систем (SNA — System Network Architecture) фирмы IBM являются фунда­ментом, на котором построены системы LAN Network Manager и Net View.

4.1 Управление ЛВС с протоколом Token Ring

Протокол Token Ring всегда обладал специальными возможностями для внутренней диагностики и управления — свойствами, в течение длительного времени не используемыми программным обеспечением. В отличие от сетей с протоколами ARCnet и EtherNet, в ЛВС с протоколом Token Ring всегда циркулируют кадры MAC (Контроля доступа к среде), которые предостав­ляют ценную информацию о статусе ЛВС. В частности, сетевые адаптеры используют эту информации для поддержания работоспособности ЛВС, а прикладные программы, предназначенные для управления компьютерной сетью, могут использовать эту информацию для определения статуса и состояния сети.

Некоторые производители предлагают программные средства перехвата кадров MAC для управления сетью. Одним из таких производителей является фирма IBM, дополняющая кадры MAC, как определено в сетях SNA, слоями других протоколов, предназначенных для целей управления компьютерными сетями. Как правило, в больших организациях сети с протоколом Token Ring, являются частью сетей SNA. SNA является сетевым стандартом фирмы IBM, включающим практически любые устройства: терминалы, ПК, ЛВС, контрол­леры, большие ЭВМ и даже дистанционные принтеры. Узлы сетей SNA можно подразделить на входные точки и фокальные точки. Входные точки являются источником статистики SNA и информации о статусе устройств, а фокальные точки предназначены для ее приема и представления информации оператору.

Внутри SNA фирма IBM ввела стандарт Служб управления сетью, где определила, как различные системы управления должны связываться друг с другом. Например, стандарт фирмы IBM устанавливает, что сигнал тревоги (сигнал об ошибке или о другом значительном событии в ЛВС) должен содержать следующие данные: адрес узла, где произошла ошибка; дата и время, когда произошла ошибка; идентификационный номер управляющего компонента, сообщившего об ошибке; возможная причина ошибки и реко­мендуемые действия. (Конечно, узел, сообщивший об ошибке, может быть не в состоянии предоставить все перечисленные данные). Несмотря на то, что стандарт SNA был разработан фирмой, он является хорошо документи­рованным и широко распространенным стандартом, которого придержива­ются многие производители компьютеров для того, чтобы их аппаратные и программные продукты были совместимы с изделиями IBM.

Не все рабочие станции в ЛВС с протоколом Token Ring являются равноправными. Одна из них назначается активным монитором, т.е. наделяется дополнительной ответственностью контроля работоспособности кольца. Активный монитор занимается обслуживанием синхронизации кольца, выпускает новые маркеры (при необходимости) для сохранения работоспособности кольца и создает диагностические кадры при определен­ных обстоятельствах. Активным монитором может быть любая рабочая станция, назначаемая при инициализации кольца. Если активный монитор выходит из строя, то остальные рабочие станции в ЛВС немедленно начи­нают переговоры между собой для назначения нового активного монитора.

В стандарте протокола Token Ring IEEE 802.5 определены шесть типов пакетов (кадров) MAC. При присоединении к кольцу рабочей станции она передает пакет "Тест дублирования адреса" для того, чтобы убедиться в уникаль­ности своего адреса. Для уведомления остальных рабочих станций о своей работоспособности активный монитор периодически передает пакеты "Актив­ный монитор присутствует". Другие рабочие станции периодически передают пакеты "Запасной монитор присутствует". При подозрении о выходе из строя активного монитора запасные мониторы передают пакет "Требование маркера". Рабочие станции передают пакет "Маяк" ("Тревога") в случае возникновения серьезных проблем в сети, таких как обрыв кабеля или передача, не синхрони­зированная с получением маркера. Пакет "Очистка" передается после инициа­лизации кольца или после установления нового активного монитора.

Программное обеспечение управления сетью осуществляет локализацию активных мониторов по пакетам MAC "Активный монитор присутствует". Диагностика сетей выполняется программным обеспечением с помощью пакетов "Маяк". Кроме этого, используя стандартную технику опроса (поллинга) кольца по стандарту IEEE 802.5, программное обеспечение имеет возможность определения статуса каждого сетевого адаптера. Если в ЛВС с протоколом Token Ring, являющейся частью сети SNA, будет обнаружен сетевой адаптер, которому запрещено участвовать в обмене данными, то программное обеспечение может передать сигнал тревоги. При возникнове­нии ошибок в какой-нибудь из рабочих станций в сети с протоколом Token Ring истинным виновником этого иногда может быть другая станция. Например, рабочая станция — ближайший верхний по течению сосед (Nearest Active Upstream Neighbor — NAUN) — узел, ответственный за передачу маркера или пакета вниз по течению, мог испортить данные из-за внутренней неисправности. Программное обеспечение управления компью­терной сетью может распознавать подобные ситуации с NAUN и правильно интерпретировать их для выявления истинного виновника.

4.2 Использование принципов SNA в ЛВС с протоколом Token Ring

На следующем после MAC уровне входные и фокальные точки могут использовать Службы управления (Management Services) SNA для осущест­вления функций управления компьютерной сетью. Если на рабочей станции загружено программное обеспечение, ориентированное на применение в SNA, ее можно опрашивать, тестировать или диагностировать с удаленной рабочей станции. SNA имеет широкий набор средств, предназначенных для выполнения управленческих и служебных функций. В ее рамках существу­ют возможности проведения трассировок, записи "снимков" содержимого ОЗУ (даже с удаленных рабочих станций), требований проведения тестов и передачи их результатов, получения и записи статистики.

К примеру, для трассировки событий в отдельных сегментах компьютерной сети фокальная точка выдает запрос "Активизировать канал" (Activate Link — ACTLINK). Следующее за этим требование "Активизировать трассировку" (Activate Trace — ACTTRACE) предназначено для записи данных трассировки (Record Trace Data — RECTRD), и последнее требование "Деактивизации трассировки" (Deactivate Trace — DACTTRACE) заканчивает цикл. Сообщение RECTRD содержит адрес канала, тип трассировки и трассировочные данные. Запрос ACTTRACE может содержать признак того, что трассировка предна­значена для всего сегмента или для определенного канала.

Запрос "Требование статистики обслуживания" (Request Maintainance Statistics — REQMS) предназначен для получения из узла SNA данных о статистике обслуживаемых ресурсов и определяет, нужно ли после передачи отчета производить сброс счетчиков, набирающих статистику. Рабочая станция с протоколом Token Ring в сети SNA в качестве ответа на этот запрос может передать технические данные адаптера: версию сетевого адаптера, версию программного обеспечения сети, уровень графика и число ошибок. Если число ошибок превзойдет предварительно установленную пороговую величину, то рабочая станция может инициировать самостоятельную пере­дачу этой статистики без предварительных запросов REQMS.

Как видно, в сети SNA нет недостатка в средствах обслуживания и управления.

4.3 Использование продукта фирмы IBM LAN Network Manager

LAN Network Manager — программный продукт фирмы IBM для управ­ления компьютерными сетями. Он предназначен для оказания помощи сетевому администратору в управлении ЛВС с протоколом Token Ring, в особенности таких сетей, которые являются частями больших SNA. Про­граммное обеспечение имеет простой интерфейс на основе меню и может применяться совместно с программой NetView (продукт фирмы IBM для больших ЭВМ) или независимо от нее в односегментной или многосегмент­ной компьютерной сети с протоколом Token Ring. (He следует путать программное обеспечение управления сетью LAN Network Manager фирмы IBM с сетевой ОС LAN Manager фирмы Microsoft).

Программное обеспечение LAN Network Manager совместимо с Архитек­турой прикладных систем (SAA — System Application Architecture) и пред­назначено для работы под управлением программы Presentation Manager ОС OS/2. Это программное обеспечение использует систему управления базой данных в OS/2 Database Manager для хранения и считывания данных о конфигурации сети и истории событий и ошибок.

Версия 1.1 программного обеспечения LAN Network Manager включает 80 команд программы NetView и использует протоколы CMIP и SNMP. Она предоставляет возможность просмотра графического изображения ЛВС.

При автономной работе программа LAN Network Manager действует как фокальная точка в компьютерной сети, а при совместном использовании с программой NetView она является одновременно и входной точкой (агентом) системы NetView для большой ЭВМ. Когда программное обеспечение LAN Network Manager используется в качестве входной точки, то в терминах SNA это означает, что оно является узлом SSCP (System Services Control Point) и использует коммуникационный сеанс физического устройства SSCP сети SNA для диалога с программой NetView. Обычно в сети SNA имеются несколько узлов SSCP и они обеспечивают широкий набор управленческих услуг: помогают активизировать или деактивизировать сеть, распределяют сетевые ресурсы, управляют процессом восстановления сети после комму­никационных сбоев, осуществляют сбор данных о графике сети, взаимодей­ствуют с персоналом, обслуживающим сеть, выполняя его команды и координируя связи различных сегментов сети. Программа NetView сама по себе является узлом SSCP, предоставляющим централизованное управление большой, территориально разбросанной компьютерной сетью.

Что это дает пользователю? У него появляется возможность иницииро­вать и контролировать операции управления сетью с любого терминала или рабочей станции сети, независимо от того, являются ли они физически частями управляемой ЛВС с протоколом Token Ring. Это качество оказы­вается особенно полезным для сетевых администраторов, которые должны обслуживать компьютерные сети, территориально удаленные от них.

Программный продукт LAN Network Manager работает с другими про­граммами фирмы IBM для контроля доступа к сети. Он помогает в установке правил, определяющих возможность присоединения определенных рабочих станций к сети. С помощью программы LAN Station Manager и устройства 8230 CAU (Controlled Access Unit — Устройство контролируемого доступа) для ЛВС с протоколом Token Ring система LAN Network Manager может обнаруживать попытки несанкционированного вторжения в сеть, генериро­вать сигналы тревоги и автоматически удалять нарушителей путем пере­программирования или сброса устройства 8230 CAU. Разумеется, сам продукт LAN Network Manager защищен паролем.

Программный продукт LAN Station Manager вместе с пакетом LAN Network Manager и устройством CAU помогут легко составить схему распреде­ления ПК в ЛВС, даже если их положения изменяются со временем.

Средство CAU включает функции представления отчетов для уведомле­ния пакета LAN Network Manager об идентификационных кодах адаптеров, ответвлений и сегментов компьютерной сети. Программа LAN Station Man­ager, существующая в версиях для DOS и OS/2, осуществляет сбор инфор­мации об устройствах с каждой из рабочих станций и затем передает эти данные пакету LAN Network Manager. Этот программный продукт обслужи­вает базу данных станций, содержащую информацию о пользователях, такую как номер комнаты, порядковый номер и символическое имя маши­ны. Фирма IBM предполагает, что программное обеспечение LAN Station Manager должно быть установлено на всех рабочих станциях. Программное обеспечение LAN Network Manager (или NetView) может сигнализировать CAU или LAN Station Manager о выдаче отчета от этих средств об отдельных рабочих станциях и сравнить эту информацию с расположением машин в определенных местах здания. Таким образом, можно прослеживать за всеми перемещениями ПК по зданию вашей организации.

4.4 Использование программы NetView фирмы IBM

Программный продукт NetView, ориентированный на применение в боль­ших ЭВМ, объединяет в себе возможности нескольких программ фирмы IBM, разработанных для больших ЭВМ. Система NCCF (Network Communications Control Facility — Средство контроля межсетевых коммуникаций) может работать на многосегментных компьютерных сетях, записывая сигналы тре­воги, распределяя управленческие обязанности между несколькими сетевыми операторами и запуская программы-сценарии. Система NLDM (Network Logical Data Manager — Управление логическими данными в сети) осуществляет запись сеансов и данных о маршрутизации в сети. Программный модуль NPDA (Network Problem Determination Application — Приложение для обнаружения сетевых проблем) производит анализ сетевых неполадок, представляя его результаты с различными уровнями детализации. На самом нижнем уровне модуль NPDA выявляет вероятную причину ошибки или сбоя.

Программный продукт NetView интегрирует эти и другие функции в простую прикладную программу, предназначенную для решения задач управления компьютерной сетью, с интерфейсом на основе меню. Этот продукт позволяет оператору легко получить информацию о состоянии узла SNA так же, как и проанализировать статистику или осуществить рекон­фигурацию сетевых устройств. Оператор программ LAN Network Manager или NetView, например, может реконфигурировать мост в ЛВС, изменив его сетевой адрес или максимальное значение числа мостов, через которые может проходить сообщение в процессе транспортировки. Кроме этого, имеется возможность накопления статистики о производительности и гра­фике сетевых мостов (включая число кадров, которые были проигнориро­ваны или не были переданы из-за ошибок) и о числе широковещательных кадров, предназначенных для приема всеми рабочими станциями.

Можно также использовать средство NCCF программы NetView для передачи запроса или команды программному обеспечению LAN Network Manager, в действительности не находясь у рабочей станции, управляемой этим программным обеспечением. Вы можете запросить текущий статус узла сети с протоколом Token Ring, удалить узел из сети, произвести поточечный тест трассы между двумя узлами, осуществить сброс программы LAN Network Manager и запросить информацию о текущей конфигурации сегмента ЛВС.

Получать информацию о статусе сети, ее истории, а также осуществлять программный контроль системы NetView можно двумя путями. Как уже указывалось, программные средства NetView включают процессор файла сценария, который может быть использован администратором для автома­тизации реакции системы на определенные события. Программирование на языке сценария, встроенном в пакет NetView, очень сильно напоминает написание сценариев коммуникационных программ для ПК. Вы без особых затруднений можете написать программу реакции на определенные сигналы тревоги в сети. Ваша программа может даже предпринять попытку устра­нения ошибки, передавая команду сброса устройства на узел, в котором возникла эта ошибка.

Интерфейс для прикладного программирования пакета NetView более сложен, но позволяет с помощью пользовательских программ на языке высокого уровня получить доступ к данным конфигурации сети и файлам с историей сигналов тревоги. Прикладные программы могут также использо­вать интерфейс прикладных программ (API — Application Program Interface ) пакета NetView для подачи собственных сигналов тревоги, например, о неполадках в файле базы данных. Пакет NetView осуществляет запись всех сигналов тревоги в файл истории и предпринимает соответствующие действия (определенные вами) по этим сигналам. Этим действием может быть, напри­мер, уведомление оператора о том, что требуется его вмешательство.

Новой особенностью API пакета NetView является средство LU 6.2 (для равноправных коммуникаций). LU 6.2 — это протокол, ориентированный на диалог внутри сети SNA. С помощью простых глаголов, таких как распределить, принять-и-ждать, передать-данные, подтвердить и пере­распределить, протокол LU 6.2 облегчает осуществление запросов NetView или выполнение сетевых управленческих заданий (созданных, разумеется, программистами вашей организации).

Другой продукт фирмы IBM Net View/PC предоставляет протокол API к NetView, который другие производители могут использовать в качестве интерфейса со своим оборудованием. Такие компании, как Synoptics, AT&T, Paradyne и Codex выпускают продукты, работающие с NetView и основан­ные на интерфейсе Net View /PC. Среди устройств с этим интерфейсом имеются адаптеры EtherNet, аппаратные средства управления модемом и сетевые ресурсы Т-1.

Фирма IBM довольно ограниченно применяет протоколы CMIP и SNMP в своих продуктах, предназначенных для управления компьютерными сетями. Одним из немногих участков, где используются CMIP, является обеспе­чение связи между устройством CAU и программным пакетом LAN Network Manager. Другие диагностические и управленческие функции внутри сети, вообще говоря, не являются совместимыми с протоколом CMIP. Первичные протоколы, используемые фирмой IBM в своих продук­тах, предназначенных для управления компьютерными сетями, были определены в документе "Службы управления сетями SNA" и остаются неизменными до сих пор. В будущем фирма IBM планирует добавление средств поддержки протокола CMIP после того, как определение этого протокола станет более четким.

4.5 Программа RADview-PC

Возможности:

- Использование на ПК, работающих в среде Windows.

- Централизованное управление оборудованием локальных и распределенных сетей.

- Мониторинг, установка параметров и разрешение проблем как на уровне сети в целом, так и для отдельных портов.

- Поддержка иерархических структур сетей и возможность отображения с использованием нескольких уровней.

- Статистика в различных графических форматах в режиме реального времени.

- Централизованное управление по протоколу SNMP для локальной или распределенной сети.

- Программные модули для:

- ЛВС (Ethernet, Token Ring, FDDI, Internetworking).

- Распределенные сети (мультиплексоры E1/T1, интегрированные мультиплексоры голос-данные).

- Сети с коммутацией пакетов (Пады и коммутаторы X.25/Frame Relay)

- Возможность печати статистики и отчетов.

- Звуковые и экранные уведомления о событиях или сигналы тревоги.

- Автоматическое детектирование устройств, поддерживающих управление по протоколу SNMP.

- Поддержка SNMP-агентов других фирм.

- Компилятор и браузер MIB.

Описание.

Управляющая система RADview-PC обеспечивает полное управление и мониторинг локальных и распределенных сетей с одного рабочего места (компьютер администратора сети). Программы обеспечивают возможность управления, конфигурирования и диагностики сетей.

RADview-PC работает в среде Microsoft Windows 3.1 и поддерживает все возможности графического интерфейса. Дружественный пользовательский интерфейс помогает оператору выполнить свои задачи. расширенные возможности администрирования сочетаются с простотой использования и невысокой ценой программы для компьютеров клона IBM PC.

RADview-PC обеспечивает полный мониторинг, управление и конфигурирование параметров для всей продукции RAD и сетей с помощью агентов SNMP или proxy-SNMP. С консоли администратора можно управлять несколькими локальными и распределенными сетями, соединенными с помощью мостов, маршрутизаторов, мультиплексоров и других устройств.

Программы управления сетью выполнены в виде модулей, использующих возможности базовой платформы RADview-PC, включающей приложения UDP/IP и SNMP.

Доступ к программам RADview-PC ограничен паролем. Система автоматического детектирования обеспечивает поиск и идентификацию устройств SNMP. Принятые по умолчанию параметры задаются пользователем. Графическое представление сетевых устройств и связей между ними обеспечивает наглядность представления состояния сети на экране. Для отображения статуса устройств и каналов используются цветовые возможности.

Функции диагностики и разрешения проблем обеспечивают звуковые и графические предупреждения, а также индикацию состояния. При возникновении сбоев в работе любого управляемого устройства на экране незамедлительно появляется сообщение. Возможна установка масок предупреждений на уровне отдельного порта.

RADview-PC поддерживает продукцию других фирм с помощью компилятора и браузера MIB. Эта возможность позволяет использовать SNMP-агенты других фирм для импорта мониторинга, управления. Для настройки оборудования других фирм используется простой графический интерфейс.

Протоколирование работы.

Превосходные средства протоколирования позволяют сохранить записи о всех событиях. В каждую запись автоматически включается идентификатор источника, причина создания записи и время. Информация в протоколе распределяется по категориям в соответствии с уровнем важности события. Протокол событий можно вывести на принтер.

Простая и удобная система поиска данных в файлах протокола позволяет легко найти нужную информацию, используя программу ViewFilter, задающую искомую часть протокола. Для фильтрации можно использовать целый ряд параметров, включая: дату, время, узел, имя, событие, тип и т.п. Формат записи дат задается пользователем. RADview-PC позволяет одновременно использовать различные фильтры для просмотра одного файла протокола.

Вы можете также использовать фильтры при печати отчета на основании файла протокола.

RADview-PC поддерживает динамический обмен данными (Windows DDE). Такая возможность позволяет загружать заданные пользователем приложения при наступлении определенных событий.

Статистика.

RADview-PC автоматически модернизирует данные статистики в реальном времени и выводит их на экран в форме таблиц, или графиков. Интервал обновления данных задается пользователем.

Графически можно отобразить информацию о программных ошибках и загрузке сети. Пороговые значения можно задать таким образом, что при их достижении будет выдаваться сообщение.

Администратор сети может обнаруживать отклонения в значениях переменных (до 100). Шесть из этих переменных можно одновременно отображать в окне "health" (здоровье), где показываются среднее значение, текущее и максимальное. Индикация каждого параметра использует цветовое кодирование.

Статистическую информацию можно конвертировать в форматы различных текстовых процессоров, электронных таблиц и других прикладных программ.

Карта сети.

Карты сети дают пользователю возможность увидеть реальное представление сети. В качестве фона карты пользователь может задать любое изображение (например, план офиса или карту города). Поддерживается возможность просмотра каждого агента. Цветовое кодирование информации на карте обеспечивает эффективное представление данных о состоянии сети.

RADview-PC поддерживает многоуровневые карты, позволяющие отображать структуру сети иерархически. При возникновении проблемы, связанной с нижним уровнем, информация об это передается через промежуточные уровни на верхний для ее отображения на экране. Такое представление позволяет легко обнаружить источник проблемы и устранить неполадки.

На основе привязанной к картам информации можно генерировать отчеты для различных уровней сетевой иерархии.

Требования к компьютеру

Компьютер, совместимый с IBM PC:

- не менее 80 Mb свободного пространства на диске
- 8 Mb оперативной памяти
- дисковод 3.5"
- порт RS-232 для SLIP
- цветной монитор VGA
- сетевой адаптер
- мышь, поддерживаемая Windows 3.1
- принтер, поддерживаемый Windows 3.1
- параллельный порт

4.6 Программа управления сетями ForeView

Компания "РУСЛАН Коммуникейшнз" предлагает программу ForeView для управления сетями АТМ всемирно признанного лидера в технологии АТМ компании FORE systems. "РУСЛАН Коммуникейшнз" сотрудничает с FORE systems с 1995 года. За это время оборудование для сетей АТМ фирмы FORE systems зарекомендовало себя как надежное и гибкое, обладающее прекрасными показателями цена/производительность. Перечень выпускаемой продукции полностью охватывает весь спектр оборудования для сетей АТМ и устройств доступа к АТМ. Программа ForeView представляет собой законченное решение для всех задач управления АТМ-сетями FORE. ForeView поддерживает аппаратные средства FORE, предназначенные для работы в этих сетях, обеспечивая подробную информацию о каждом элементе сети и позволяя легко конфигурировать сеть.

ForeView использует графический интерфейс, позволяющий следить за работой виртуальных каналов и маршрутов, устанавливать виртуальные пути, конфигурировать порты, следить за ошибками в линиях связи и тестировать их, собирать информацию о работе сети и управлять виртуальными ЛВС.
ForeView может быть интегрирована с системами управления HP Open View, Cabletron Spectrum или SunNet Manager, либо работать самостоятельно под управлением Windows NT, Solaris, SunOS, IRIX или HP-IX. Такая гибкость позволяет применять для управления АТМ-сетью любую платформу по Вашему выбору.

Технические характеристики ForeView включают:

- Автоматическое распознавание структуры и составление карт сети.

- Наблюдение за выбранным устройством с помощью одного щелчка "мыши".

- Проверку версий аппаратного и программного обеспечения во всей сети.

- Конфигурирование виртуальных ЛВС и виртуальных маршрутизаторов.

- Учет работы пользователей и выставление счетов.

- Графическое представление ошибок при обмене данными и статистику использования хоста на уровне соединения, маршрута или канала.

- Запись статистической информации в виде, пригодном для внесения в электронные таблицы и базы данных.

- Трассировку виртуальных каналов и маршрутов в пределах всей сети.

- Интеллектуальные постоянные виртуальные каналы (SPVC) и постоянные виртуальные каналы (PVC).

- Управление АТМ-сетью при работе в рамках сети и извне через сети Ethernet.

Компания "РУСЛАН Коммуникейшнз ", являясь мастер- дистрибутером фирмы FORE Systems на территории России, имеет тестовую лабораторию и сертифицированных специалистов для проектирования и технического обслуживания сетей АТМ. Компания "РУСЛАН Коммуникейшнз " занимается построением высокоскоростных компьютерных сетей с 1992 года и имеет большой опыт проектирования, строительства локальных и корпоративных компьютерных сетей, а также сетей АТМ.


5. СПИСОК ПРОГРАММ УПРАВЛЕНИЯ СЕТЬЮ И ХРАНЕНИЯ ДАННЫХ

5.1 ADVANCED SOFTWARE CONCEPTS

NET ARCHIVE

Net Archive - клиентское программное обеспечение, работающее с Unix. Поддерживает формат DAT и резервирование пользовательских локальных дисков. Управление данными включает иерархическое хранение информации и миграцию данных. Одно устройство может резервировать несколько серверов в сети и поддерживает язык написания сценариев. Цена от $3000 до $5000.

5.2 ALPHATRONIX

INSPIRE BACKUP

Inspire Backup - серверное программное обеспечение, работающее с Unix на платформах NetWare 3.x, 4.x и Unix. Поддерживает ленты форматов 8 мм и DAT, а также резервирование локальных дисков пользователей. Управление данными включает иерархическое хранение информации, миграцию данных и централизованное управление. Не требуется клиентского программного обеспечения. Доступны собственные форматы. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена от $4000.

INSPIRE MIGRATOR

Inspire Migration - программное обеспечение, работающее под Unix. Обеспечивает управление иерархической памятью в сети. Данные автоматически перемещаются от жесткого диска к вторичным устройствам хранения информации, таким, как оптические диски и библиотеки магнитных лент, в соответствии с установленными сетевым администратором параметрами. Цена от $3000.

INSPIRE STORAGE FAULT TOLERANCE

Inspire Storage Fault Tolerance - программное обеспечение для миграции данных, работающее под Unix. Автоматически перемещает данные на несколько устройств хранения информации. Если устройство хранения информации недоступно, автоматически и прозрачно восстанавливает данные с резервного устройства. Цена от $6000.

5.3 ARCADA SOFTWARE

BACKUP EXEC FOR NETWARE-ENTERPRISE EDITION 5.01

Backup Exec for NetWare-Enterprise Edition 5.01 - клиентское и серверное программное обеспечение, работающее под DOS, Windows, Windows NT, Macintosh, Unix, OS/2 Warp и Windows 95 (через агентов) в сетях NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм, DAT и DC6000, а также резервирование локальных дисков пользователей, миграцию данных и иерархическое хранение информации. Одно устройство может резервировать несколько серверов в сети. Цена $1295.

BACKUP EXEC FOR NETWARE-ENTERPRISE 5.0

Backup Exec for NetWare-Enterprise Edition 5.0 - серверное программное обеспечение, работающее под DOS, Windows, Windows NT, Macintosh, Unix, OS/2 в сетях NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм, DAT и DC6000, а также резервирование локальных дисков пользователей и миграцию данных. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $1295.

BACKUP EXEC FOR NETWARE-SINGLE SERVER 5.0

Backup Exec for NetWare-Single Server 5.0 - серверное программное обеспечение, работающее под DOS, Windows в сетях NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм, DAT и DC6000, а также резервирование локальных дисков пользователей и миграцию данных. Поддерживает язык написания сценариев. Цена $495. Цена версии с неограниченной лицензией - $695.

BACKUP EXEC FOR NETWARE-WINDOWS WORKSTATION 2.X, 3.X

Backup Exec for NetWare-Windows Workstation 2.x и 3.x - клиентское программное обеспечение, работающее под DOS и Windows в сетях NetWare 3.x. Поддерживает ленты форматов 8 мм, DAT и DC6000, а также резервирование локальных дисков пользователей. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $149.
BACKUP EXEC FOR WINDOWS NT-WORKSTATION 5.0

Backup Exec for Windows NT-Workstation 5.0 - клиентское программное обеспечение, работающее под Windows и Windows NT в сетях Windows NT. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование локальных дисков пользователей. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $295.

BACKUP EXEC FOR WINDOWS NT 6.0

Backup Exec for Windows NT 6.0 - клиентское и серверное программное обеспечение, работающее под DOS, Windows, Windows NT, Macintosh, Unix, OS/2 Warp и Windows 95 (через агентов) в сетях Windows NT. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование локальных дисков пользователей, миграцию данных и иерархическое хранение информации. Одно устройство может резервировать несколько серверов в сети. Цена $695 для одного сервера; цена Enterprise Edition - $1295.

BACKUP EXEC FOR WINDOWS NT SINGLE SERVER EDITION 6.0

Backup Exec for Windows NT Single Server Edition 6.0 - серверное программное обеспечение, работающее под DOS, Windows, Windows NT, Macintosh, Unix в сетях Windows NT. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование локальных дисков пользователей и миграцию данных. Поддерживает язык написания сценариев. Цена $695.

BACKUP EXEC FOR WINDOWS NT-ENTERPRISE EDITION 6.0

Backup Exec for Windows NT-Enterprise Edition 6.0 - клиентское и серверное программное обеспечение, работающее под DOS, Windows, Windows NT, Macintosh, Unix в сетях Windows NT. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование локальных дисков пользователей и миграцию данных. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $1295.

BACKUP EXEC FOR WINDOWS NT SERVER 2.0

Backup Exec for Windows NT Server 2.0 - серверное программное обеспечение, работающее под Windows и Windows NT. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование локальных дисков пользователей. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $2385.

5.4 BOOLE&BABBAGE

ENSIGN CENTRAL MANAGER

Ensign Central Manager - клиентское и серверное программное обеспечение, работающее под Unix. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование локальных дисков пользователей. Возможно управление библиотеками магнитных лент. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $9400.

STAGE3

Stage3 - серверное программное обеспечение, работающее с DOS, Windows, Windows NT, Macintosh и Unix в сетях LAN Manager, LAN Server, NetWare 3.x и 4.x, Unix и Windows NT. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование локальных дисков пользователей, миграцию данных и иерархическое хранение информации. Доступна поддержка программного обеспечения для резервирования серверов и мэйнфреймов в MVS. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена от $1400.

5.5 CHEVRY

INTERBACKUP

InterBackup - клиентское и серверное программное обеспечение, работающее c DOS, Windows, Windows NT, Macintosh и Unix в сетях Unix. Поддерживает ленты формата DAT, а также резервирование локальных дисков пользователя, миграцию данных, иерархическое хранение информации и полную базу данных о файлах резервных копий. Поддерживает язык написания сценариев. Цена $1400 за сервер, $250 за пользователя Unix и $50 за пользователя ftp.

5.6 CHEYENNE SOFTWARE

ARC SERVE FOR MACINTOSH

Arc Serve для Macintosh - серверное и пользовательское программное обеспечение, работающее в сетях AppleShare, NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских локальных дисков. Доступны элементы управления архивацией. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев.

ARC SERVE FOR NETWARE

Arc Serve для Netware - серверное и клиентское программное обеспечение, работающее c DOS, Windows, Windows NT, Macintosh и Unix в сетях AppleShare, LAN Manager, LAN Server, NetBIOS, NetWare 3.x и 4.x, Unix и Windows NT. Поддерживает ленты форматов 8 мм и DAT, а также резервирование пользовательских локальных дисков, миграцию данных и иерархическое хранение информации. Одно устройство может резервировать несколько серверов в сети.

ARC SERVE FOR WINDOWS NT

Arc Serve для Windows NT - серверное программное обеспечение, работающее c DOS, Windows, Windows NT и Macintosh в сетях Windows NT. Поддерживает ленты форматов 8 мм, DAT и DC6000, а также резервирование локальных дисков пользователей. Доступно обслуживание дисков. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $895.

ARC SERVE/OPEN

Arc Serve/Open - серверное программное обеспечение, работающее c Windows, Unix и NetWare в сетях Unix и TCP/IP. Поддерживает ленты форматов 8 мм, DAT и DC6000, а также резервирование локальных дисков пользователей. Доступно обслуживание дисков. Одно устройство может резервировать несколько серверов в сети. Цена $1995.

5.7 COMPUTER ASSOCIATES

CA UNICENTER

CA Unicenter - клиентское и серверное программное обеспечение, работающее с Windows NT, Unix и OS/2 в сетях LAN Server, NetWare 3.x, Unix и Windows NT. Поддерживает ленты форматов 8 мм, DAT, 4 мм, 9-дорожечные и QIC, а также резервирование пользовательских локальных дисков. Доступны миграция данных, иерархическая память, усовершенствованная защита файлов, защита ленты от перезаписи, автоматическая файловая система и полное восстановление при ошибках. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $2000.

5.8 HEWLETT-PACKARD

HP OPENVIEW OMNIBACK II

HP OpenView OmniBack II - клиентское и серверное программное обеспечение, работающее с Windows NT, Unix и NetWare в сетях NetWare 3.x и 4.x и Unix. Поддерживает ленты форматов 8 мм и DAT, а также резервирование пользовательских локальных дисков и иерархическое хранение информации. Интегрируется с HP OpenView OmniStorage. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $3500.

COLORADO BACKUP FOR DOS OR OS/2

Colorado Backup для OS/2 работает с OS/2 на платформах LAN Manager, LAN Server, NetBIOS, NetWare 3.x, Windows NT и Windows 95. Colorado Backup для DOS работает с DOS в сетях NetBIOS, NetWare 3.x, LANtastic и NetWare Lite. Являются клиентским программным обеспечением и поддерживают ленты форматов DAT, DC2000 и DC6000, а также резервирование локальных дисков пользователей и выбор файлов по шаблону. Одно устройство может резервировать несколько серверов в сети. Поддерживают язык написания сценариев. Backup для DOS включает в себя накопитель Colorado. Цена Backup для OS/2 и DOS $69.95.

COLORADO BACKUP FOR WINDOWS 2.5

Colorado Backup для Windows 2.5 - клиентское программное обеспечение, работающее с DOS и Windows на платформах NetBIOS, NetWare 3.x, Windows for Workgroups, LANtastic и NetWare Lite. Поддерживает ленты форматов DAT, DC2000 и DC6000, а также резервирование локальных дисков пользователей, миграцию данных, ведение библиотеки лент (поиск файлов на нескольких лентах) и возможность поиска файлов. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $42.

5.7 HI-PAR SYSTEMS

DALLASTOOLS

Dallastools работает с Windows, Windows NT и Unix в сетях Unix и Windows NT. Поддерживает ленты форматов 8 мм и DAT, а также резервирование пользовательских локальных дисков. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $3500 за копию.

5.8 HORIZONS TECHNOLOGY

LANSHADOW 4.0

LANshadow 4.0 - средство сетевого зеркалирования, работающее на платформе NetWare 3.x и 4.x. Обеспечивает восстановление информации с сервера, на котором произошел сбой, и гарантирует постоянную доступность сетевых данных. Работает как NLM и может зеркально отобразить информацию с сервера, тома, директории или индивидуального файла (включая открытые) на резервируемый сервер или свободное место на других носителях. Цена $995 для лицензии с сервером.

5.9 IDAS

HIGHWAY SERVER SOFTWARE

Highway Server Software - система иерархического управления данными, использующая NetWare 4.x для работы с библиотеками оптических дисков емкостью от 26 до 1300 Гбайт. Поддерживает библиотеки дисков CD-ROM, использует NDS и является прозрачным для пользователей. Управляет интерактивной и автономной памятью. Цена от $9000 до $14000.

5.10 INTEL

STORAGEEXPRESS BACKUP SERVER

StorageExpress Backup Server - серверное программное обеспечение, работающее с DOS и Windows в сетях NetWare 3.x и 4.x, Unix и Windows NT. Поддерживает ленты форматов 8 мм и DAT, а также резервирование пользовательских локальных дисков. Одно устройство может резервировать несколько серверов в сети. Цена от $5995.

5.11 INTERLINK COMPUTER SCIENCES

TCPACCESS-BACKUP, ARCHIVAL, RECOVERY SOFTWARE

TCPaccess-Backup, Archival и Recovery Software - серверное и клиентское программное обеспечение, работающее с серверами DOS, Windows, Windows NT, Macintosh, Unix, OS/2, VAX/VMS, MVS и SunSolaris в сетях LAN Manager, NetWare 3.x и 4.x. Поддерживает функции резервирования пользовательских локальных дисков. Управление данными включает иерархическое хранение информации, архивацию, распределение программного обеспечения и резервирование/восстановление баз данных. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $50000.

5.12 LEGATO SYSTEMS

NET WORKER

Net Worker - серверное программное обеспечение, работающее с DOS, Windows, Windows NT, Macintosh и Unix в сетях LAN Manager, LAN Server, NetWare 3.x и 4.x, Unix, VINES и Windows NT. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских локальных дисков и миграцию данных. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена от $1500 до $6000.

5.13 MICRO DESIGN INTERNATIONAL

LAN LIBRARIAN

LAN Librarian - серверное программное обеспечение, работающее в сетях NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм и DAT, а также резервирование пользовательских локальных дисков. Доступны архивация и обслуживание дисков; одно устройство может резервировать несколько серверов в сети. Цена от $395 до $9295.

5.14 MOUNTAIN NETWORK SOLUTIONS

FILE SAFE FIRST, FILE SAFE FOR WINDOWS

File Safe для Windows - клиентское программное обеспечение, работающее с Windows в сетях NetWare 3.x и 4.x. File Safe First - клиентское программное обеспечение, работающее с DOS, Windows и Windows NT в сетях LAN Manager, NetBIOS и NetWare 3.x. Поддерживают ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских локальных дисков и миграцию данных. Одно устройство может резервировать несколько серверов в сети. Поддерживают язык написания сценариев. Цена File Safe First $79, цена File Safe для Windows $99.

FILE SAFE FOR WINDOWS PEER

File Safe для Windows Peer - серверное программное обеспечение, работающее с DOS и Windows в сетях LAN Manager, NetBIOS и NetWare 3.x и 4.x. Поддерживает резервирование пользовательских локальных дисков и миграцию данных. Одно устройство может резервировать несколько серверов. Поддерживает язык написания сценариев. Цена $249.

FILE SAFE FOR WINDOWS RESCUE NLM 4.1

File Safe для Windows Rescue NLM 4.1 - серверное программное обеспечение, работающее с DOS и Windows в сетях LAN Manager, NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских локальных дисков и миграцию данных. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $495.

5.15 NONSTOP NETWORKS

NO STOP NETWORK

No Stop Network поддерживает LAN Manager, LAN Server, NetBIOS, NetWare 3.x и 4.0, VINES и Windows NT. Обеспечивает постоянное резервирование данных с сервера с помощью зеркализации на резервный сервер. Если диск или сервер становится недоступным, пользователи информируются и обработка продолжается на дополнительном аппаратном обеспечении без потери данных. Цена от $1290.

NO STOP NETWORK-РР

No Stop Network-РР поддерживает LANtastic, Personal NetWare и Windows for Workgroups. Обеспечивает зеркалирование серверов и непрерывное резервирование сети. Сетевые данные могут быть зарезервированы мгновенно; когда дублирующий сервер используется для резервирования, процесс может продолжаться без прерывания. Работает со всеми одноранговыми операционными системами и может быть загружен в область «высокой» памяти. Цена $365 с дополнительными узлами замены.

5.16 ONTRACK DATA RECOVERY

NETUTILS

NetUtils - набор утилит для жестких дисков, обеспечивающий профилактическое обслуживание и восстановление данных NetWare 3.x и 2.x. Дает возможность пользователям копировать файлы или сектора на дискеты с сервера, на котором произошел сбой, без использования рабочей станции. Включает элементы защиты и средства сетевого управления. Цена $124.95.
ONTRACK DATA RECOVERY FOR NETWARE

Ontrack Data Recovery для NetWare состоит из средств восстановления данных для NetWare 3.x и 4.x. Обеспечивает возможность эффективного восстановления файлов и восстановления системы без остановки файлового сервера. Позволяет копировать файлы с сервера, на котором произошел сбой, на другие серверы или носители данных в сети. Цена $395.

ONTRACK VOLUME REPAIR DETECTOR

Ontracks Volume Repair Detector - NLM, который отслеживает загрузку Novell VREPAIR.NLM на консоль сервера NetWare 4.0, 4.01, 4.02 или 4.1 и предупреждает системного администратора о необходимости проверки правильности резервирования при загрузке VREPAIR первый раз.

5.17 PALINDROME

BACKUP DIRECTOR

Backup Director - серверное и клиентское программное обеспечение, работающее с DOS, Windows, Unix, NetWare, Oracle и OS/2 в сетях NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских локальных дисков, SNMP и MHS, копирование дисков, отслеживание версии файла. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена от $495 для одного сервера с 25 пользователями до $1595 для версии с несколькими серверами и неограниченным количеством пользователей.

STORAGE MANAGER

Storage Manager - клиентское программное обеспечение, работающее с DOS, Windows и Unix в сетях NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских логических дисков, миграцию данных, иерархическое хранение информации, SMS, SIDF, GFS, проверку условий, Tower of Hanoi, копирование дисков и отслеживание версии файлов. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $1995 для одного сервера с неограниченным количеством пользователей и $3995 для нескольких серверов с неограниченным количеством пользователей.

PREPARE!

Palindrome Prepare! - программное обеспечение для планирования восстановления информации при авариях, работающее в сетях NetWare 3.x и 4.x и Windows NT. Автоматизирует разработку и обслуживание плана восстановления при авариях. Цена $995.

VISTA-VISUAL STORAGE ADMINISTRATOR

Vista-Visual Storage Administrator - консоль централизованного управления памятью для отслеживания и управления множественными лицензиями программного обеспечения Palindrome Backup Director и Storage Manager. Поддерживает NetWare 3.x и 4.x. Обеспечивает приведение в готовность SNMP, который может быть пассивен, для любого программного обеспечения управления сетью на основе SNMP. Цена $1995 для консоли и поддержки 5 лицензий.

5.18 PDC

BUDTOOL, BUDTOOL LIVE, BUDTURBO

BudTool, BudTool Live и BudTurbo - серверное программное обеспечение, работающее с Unix. Поддерживают ленты форматов 8 мм и DAT, а также резервирование пользовательских локальных дисков, управление дисками и поддержку штрихового кода. Одно устройство может резервировать несколько серверов в сети. Цена от $2495.

5.19 PERFORMANCE TECHNOLOGY

POWERSAVE

PowerSave - клиентское программное обеспечение, работающее с DOS и Windows в сетях NetWare 3.x и 4.x, VINES и PowerLAN. Поддерживают ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских локальных дисков. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $199 для PowerLAN, $995 для Novell и $1595 для Banyan.

5.10 PLASMON DATA

MANAGER

Manager - программное обеспечение управления библиотеками оптических дисков для DOS, Windows, Unix, NetWare и Windows NT. Цена от $1495.

5.11 QSTAR TECHNOLOGIES

BACKUP AND RESTORE

Backup и Restore - серверное программное обеспечение, работающее с DOS, Macintosh и Unix в сетях NetWare 3.x и 4.x, Unix и Windows NT. Поддерживает ленты формата 8 мм и резервирование пользовательских локальных дисков. Одно устройство может резервировать несколько серверов в сети. Цена от $100 до $400 за узел.

5.12 RIMAGE TELEVAULTING

RIMAGE TELEVAULTING

Rimage Televaulting - клиентское программное обеспечение, работающее с DOS и Windows в сетях LAN Manager, LAN Server, NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также архивирование на оптические диски CD-R. Одно устройство может резервировать несколько серверов в сети.

5.13 SPECTRA LOGIC

ALEXANDRIA BACKUP LIBRARIAN SOFTWARE

Alexandria Backup Libririan Software - серверное или клиентское программное обеспечение, работающее с Unix. Поддерживает резервирование пользовательских локальных дисков и баз данных, а также полностью автоматическое резервирование сети. Одно устройство может резервировать несколько серверов в сети.

5.14 ST. BERNARD SOFTWARE

OPEN FILE MANAGER

Open File Manager - утилиты, добавленные к существующим системам резервирования, которые позволяют осуществлять доступ к открытым файлам для резервирования без прерывания производящихся транзакций и не подвергая опасности сохранность данных. Является NLM-модулем и поддерживает стандартные системы резервирования, баз данных и электронной почты. Цена $395 за сервер.

5.15 SUN MICROSYSTEMS

SOLTICE BACKUP

Sun Microsystems Soltice Backup - серверное программное обеспечение, работающее с Unix в сетях Unix. Поддерживает ленты форматов 8 мм и DAT, а также резервирование пользовательских локальных дисков, иерархическое хранение информации и управление архивацией. Одно устройство может резервировать несколько серверов в сети. Цена $2500.

5.15 SUNSOFT

SOLTICE BACKUP

SunSoft Soltice Backup - серверное и клиентское программное обеспечение, работающее с DOS, Windows NT, Macintosh и Unix в сетях Solaris, SunOS, HP-UX, AIX, SCO, Ultrix и TCP Unix. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских локальных дисков, миграцию данных, иерархическое хранение информации, архивацию и управление восстановлением информации при авариях. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев.

5.16 SYTRON

PROSERVE CX LITE 2.0

ProServe CX Lite 2.0 - серверное программное обеспечение, работающее с DOS, Windows и OS/2 в сетях NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм, DAT, C2000 и DC6000. Цена $299.

PROSERVE CX 2.0

ProServe CX 2.0 - серверное программное обеспечение, работающее с DOS, Windows и OS/2 в сетях NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских локальных дисков и иерархическое хранение информации. Одно устройство может резервировать несколько серверов в сети. Цена версии для 10 пользователей - $499, цена версии для 25 пользователей - $699 и цена версии для неограниченного количества пользователей - $1599.

SYTOS PLUS, BACKUP FOR DOS

Sytos Plus и Backup для DOS - клиентское программное обеспечение, работающее с DOS в сетях NetWare 3.x и 4.x и LANtastic. Поддерживают ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских локальных дисков и миграцию данных. Одно устройство может резервировать несколько серверов в сети. Поддерживают язык написания сценариев. Цена $149.

SYTOS PLUS, BACKUP FOR WINDOWS

Sytos Plus, Backup для Windows - клиентское программное обеспечение, работающее с Windows в сетях NetWare 3.x и 4.x, Windows for Workgroups и LANtastic. Поддерживает ленты форматов 8 мм, DAT и DC6000. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $129.

SYTOS PREMIUM

Sytos Premium - клиентское и серверное программное обеспечение, работающее с OS/2 в сетях LAN Manager и LAN Server. Поддерживает ленты форматов 8 мм, DAT, DC2000 и DC6000, а также резервирование пользовательских локальных дисков и обслуживание аппаратного обеспечения. Одно устройство может резервировать несколько серверов в сети. Поддерживает язык написания сценариев. Цена $299.

TAPEWARE

TapeWare - серверное и клиентское программное обеспечение, работающее с DOS, Windows, Macintosh в сетях Unix, NetWare 3.x и 4.x. Поддерживает ленты форматов 8 мм и DAT, а также резервирование пользовательских локальных дисков, обслуживание библиотек, независимую защиту, SFT-III и базу данных Btrieve. Цена от $249 для одного сервера до $999 для 1000 пользователей.

5.17 UNISOLUTIONS ASSOCIATES

UNISOL BART

Unisol Bart - серверное и клиентское программное обеспечение, работающее с Unix. Поддерживает ленты форматов 8 мм и DAT, а также резервирование пользовательских локальных дисков, миграцию данных, архивацию файлов и установку меток лент. Одно устройство может резервировать несколько серверов в сети. Цена от $995 до $4495.

5.18 UNITROL DATA PROTECTION SYSTEMS

IMMUNITY DISK MIRRORING SOFTWARE V.2.1

Immunity Disk Mirroring Software V.2.1 поддерживает NetBIOS, LANtastic и Windows for Workgroups. Зеркалирует записываемые данные с одного диска на другой. Имеет накопитель на 17 Кбайт, а также работает с дисками и контроллерами SCSI и IDE. Поддерживает дуплексирование (2 контроллера). Цена $249.

5.19 VINCA

STANDBYSERVER

StandbyServer 32 поддерживает NetWare 3.x и 4.x. Дублирует критические компоненты сервера и сетевые данные. В случае, если произошел сбой сервера, резервная машина начинает выполнять функции основного сервера и содержит последние сетевые данные.

STANDBYSERVER 32

StandbyServer 32 поддерживает NetWare 3.x и 4.x. Доступна возможность автоматического переключения на резервную машину для выполнения ею сетевых функций, когда на основном сервере произошел сбой. Цена от $2599 до $2999. Доступна версия для LAN Server, цена $4999.


ЗАКЛЮЧЕНИЕ

В процессе второй технологической практики были изучены основы управления локальными вычислительными сетями. Рассмотрены протоколы управления и топология сетей.

Собран материал по имеющемся на российском рынке программам управления сетями и ценам на них.

Проделанная работа поможет при выборе программы управления сетью в нашем университете.


СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ

1. Бэрри Нанс. Компьютерные сети. - М.:БИНОМ, - 1995. - 398 с.

2. О. А. Богомолова, К. Б. Гусеев. Компьютерные сети. Учебный курс/Пер. с англ. - М.: Издательский отдел "Русская Редакция" ТОО "Channel Trading Ltd.", - 1997. - 696 с.: ил.

3. Журнал. Сети. Network World. Глобальные сети и телекоммуникации. - М.: Издательство "Открытые системы", - май-июнь 1999. - 142 с.: ил.

4. Адрес в Internet: http://alpha.bishkek.su/ElCat/documentation/Cisco/koi8r/overview/4.html.

5. Адрес в Internet: http://www.rest.ru/DOC/ITO/33.html.

6. Адрес в Internet: http://www.rest.ru/DOC/ITO/32.html.
