Доклад: Основы цифровой графики и цвета в Adobe

Греческие философы-пифагорейцы утверждали, что весь мир — число. И если в отношении всего мира, возможно, философы и преувеличивали значение числа, то в отношении компьютерных технологий они оказались безусловно правы: весь компьютерный мир — число.

В настоящее время разработаны и успешно применяются два основных принципа представления изображений — точечная графика и векторная графика.

В основе того и другого способов лежат математические модели, для точечной графики — это массив (матрица) чисел, описывающих цветовые параметры каждой точки, а для векторной графики — это математическая формула, используя которую векторная программа всякий раз пересчитывает все точки контура, исходя из новых значений.

Знакомство с основами цифровой графики и цвета поможет понять принципы кодирования графической информации и лучше использовать все возможности программы Adobe Illustrator для более адекватной реализации своих творческих замыслов.

Векторная графика

Программа Adobe Illustrator является редактором изображений, состоящих в своей основе из объектов — векторных контуров, которым присваиваются параметры обводок и параметры заливок. Контуры, в свою очередь, описываются математическими формулами, в частности, используется так называемая кривая Безье, названная в честь французского математика Пьера Бе-зье (Р. Bezier), который применял математические кривые и поверхности в процессе конструирования кузова автомобиля Рено.

Кривая Безье

В качестве формулы, которая бьыа бы достаточно простой (с точки зрения математика), универсальной (с точки зрения программиста) и геометрически наглядной (с точки зрения пользователя — художника-дизайнера), чаще всего используется упомянутая кривая Безье. На самом деле, это целое семейство кривых, из которых используется частный случай с кубической степенью, то есть кривая третьей степени, описываемая таким уравнением

R(t) = Po(l-t)3 + Pit(l-t)2 + Pzt^l-t) + P3t3, где 0 <; t <. 1.

Общий вид элементарной кривой представлен на рис. 4-1. Такую кривую можно построить, если известны координаты четырех точек, называемых контрольными. Из четырех контрольных точек кривая проходит только через две, поэтому эти точки иначе называются опорными (иначе они называются узлами (node), поскольку «связывают» элементарные кривые друг с другом, чтобы образовать единый сложный контур). Две другие контрольные точки не лежат на кривой, но их расположение определяет кривизну кривой, поэтому эти точки иначе называются управляющими точками, а линии, соединяющие управляющую и опорную точки, — управляющей линией (в просторечии их именуют «рычагами»).

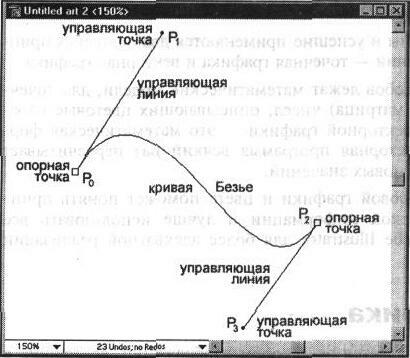

Рис. 4-1. Общий вид элементарной кривой Безье

Кривая Безье является гладкой кривой, то есть она не имеет разрывов и непрерывно заполняет отрезок между начальной и конечной точками.

Кривая начинается в первой опорной точке, касаясь отрезка своей управляющей линии, и заканчивается в последней опорной точке, также касаясь отрезка своей управляющей линии. Это позволяет гладко соединять две кривые Безье друг с другом: управляющие линии располагаются вдоль одной прямой (рис. 4-2).

Кривая лежит в выпуклой оболочке, создаваемой управляющими линиями (рис. 4-3). Это свидетельствует о стабильности («благонравном поведении») кривой.

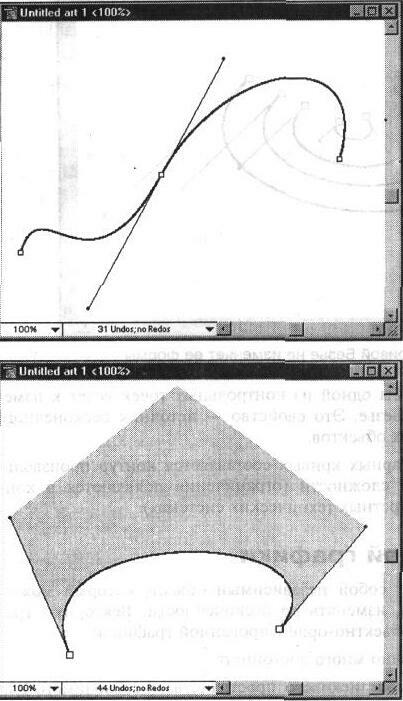

Рис. 4-2. Гладкое соединение двух кривых Безье

Рис. 4-3. Выпуклая оболочка кривой Безье

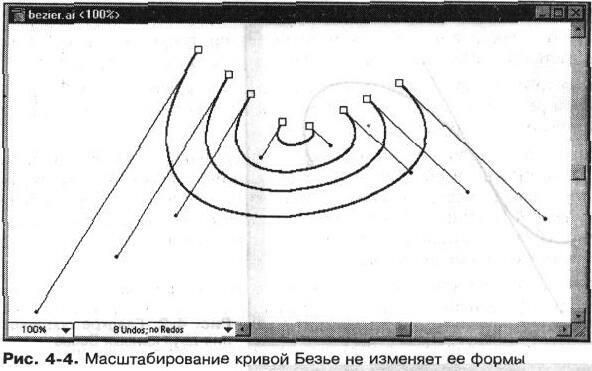

Сривая Безье симметрична, то есть она сохраняет свою форму, если изме-шть направление вектора кривой на противоположный («поменять местами» начальную и конечную опорные точки). Применение это свойство на-юдит при создании составных контуров. Смотрите об этом в главе 7.

<ривая Безье, используя математический язык, «аффинно инвариантна», то :сть она сохраняет свою форму при масштабировании (рис. 4-4). На этом '.войстве зиждется вся свобода векторной графики.

юли существует только две контрольные точки (опорные точки) или управ-[яющие линии коллинеарны (лежат на одной прямой), кривая превращается ) прямой отрезок.


Изменение положения хотя бы одной из контрольных точек ведет к изменению формы всей кривой Безье. Это свойство — источник бесконечного разнообразия форм векторных объектов.

Из множества таких элементарных кривых составляется контур произвольной формы и произвольной сложности (ограничения появляются в конкретных приложениях и конкретных технических системах).

Свойства векторной графики

Каждый контур представляет собой независимый объект, который можно перемещать, масштабировать, изменять до бесконечности. Векторную графику часто называют также объектно-ориентированной графикой.

У векторной графики достаточно много достоинств.

Она экономна в плане объемов дискового пространства, необходимого для хранения изображений: это связано с тем, что сохраняется не само изображение, а только некоторые основные данные, используя которые программа всякий раз воссоздает изображение заново. Кроме того, описание цветовых характеристик не сильно увеличивает размер файла.

Объекты векторной графики легко трансформируются и ими несложно манипулировать, что не оказывает практически никакого влияния на качество изображения.

В тех областях графики, где принципиальное значение имеет сохранение ясных и четких контуров, например, в шрифтовых композициях, в создании фирменных знаков, логотипов и прочего, векторные программы совершенно незаменимы. Векторная графика максимально использует возможности разрешающей способности любого выводного устройства (изображение всегда будет выглядеть настолько качественно, насколько позволяет данное устройство).

Векторная графика может включать в себя и изображения точечной графики, причем редакторы векторной графики предлагают все более разнообразные возможности по их обработке.

Важным преимуществом программ векторной графики являются развитые средства интеграции изображений и текста, единый подход к ним, и как следствие — возможность создания конечного продукта (в отличие от программ точечной графики). Поэтому программы векторной графики незаменимы в области дизайна, технического рисования, для чертежно-графических и оформительских работ.

Однако, с другой стороны, векторная графика может показаться чрезмерно жестковатой, «фанерной». Она действительно ограничена в чисто живописных средствах, в программах векторной графики практически невозможно (или необыкновенно трудоемко) создавать фотореалистические изображения.

Кроме того, векторный принцип описания изображения не позволяет автоматизировать ввод графической информации, как это делает сканер или цифровая фотокамера для точечной графики.

Элементы векторной графики начали использоваться в программах точечной графики в качестве вспомогательного средства для построения сложного контура выделенной области, для создания обтравочного контура.

Точечная графика

Принцип кодирования графической информации в точечной (растровой, битовой) графике сильно отличается от векторной.

Он был изобретен и использовался людьми за много веков до компьютеров, мониторов и сканеров. Это и рисование «по клеточкам» — продуктивный способ переноса изображения с подготовительного картона на стену, предназначенную для фрески. Это и такие направления монументального и прикладного искусства, как мозаика, витраж, вышивка: в любой из этих техник изображение строится из дискретных элементов.

Все точечные изображения представляют из себя не совокупность отдельных объектов, а мозаику из очень мелких элементов — пикселов, характеризующихся положением в так называемой битовой карте (таблице, матрице) и цветовыми характеристиками. Каждый пиксел, как камешек в мозаике, независим друг от друга.

Достоинств у точечной графики, как ни странно, не слишком много.

Основным достоинством является простота и, как следствие, техническая реализуемость автоматизации ввода (оцифровки) изобразительной информации. Существует развитая система внешних устройств для ввода фотографий, слайдов, рисунков, акварелей и прочих изобразительных оригиналов — сканеров, видеокамер, цифровых фотокамер, графических планшетов. Эти внешние устройства непрерывно совершенствуются, предоставляя возможность все более адекватного преобразования изображений на материальных носителях (бумаге, пленке и так далее) в цифровую форму.

Не менее важным достоинством точечной графики является фотореалистичность. Можно получать живописные эффекты, например, туман или дымку, добиваться тончайшей нюансировки цвета, создавать перспективную глубину и нерезкость, размытость, акварельность и так далее.

Однако точечной графике присущи и существенные недостатки.

Недостаток, который обнаруживается при первой же попытке что-нибудь нарисовать в программе точечной графики, заключается в том, что до начала рисования она потребует введения конкретных значений разрешения (количества точек на единицу длины) и глубины цвета (количества цветовых бит на пиксел).

Конечно, потом эти значения можно изменить, но, как правило, это приводит к тем или иным погрешностям, да и нельзя это делать многократно и в широком диапазоне.

Второй недостаток не замедлит проявиться при попытке отсканировать не очень большую фотографию с максимальными разрешением и глубиной цвета.

Объем файла для хранения точечного изображения определяется произведением его площади на разрешение и на глубину цвета (если они приведены к единой размерности). Поэтому программное обеспечение любого сканера в состоянии сосчитать эту величину и предсказать объем для сохранения изображения. При этом совершенно не важно, что отображено на фотографии:

белый снежный пейзаж с одинокой фигуркой вдалеке, или сцена рок-концерта с обилием цвета и форм. Если три параметра одинаковы — размер файла (без сжатия) будет практически одинаков.

Третий недостаток всплывет при попытке слегка повернуть изображение, например с четкими тонкими вертикальными линиями, на небольшой угол. Сразу обнаруживается, что четкие линии превращаются в «ступеньки». Это означает, что при любых трансформациях (поворотах, масштабировании, наклонах и так далее) в точечной графике невозможно обойтись без искажений (это продиктовано дискретной природой изображения).

Можно даже сказать, что точечную графику легче деформировать, чем трансформировать.

Поэтому в программах точечной графики большинство фильтров (всевозможные шумы, размытия, волны, ряби) если к ним приглядеться, не что иное, как сознательное искажение, то есть искажение, возведенное в принцип, а художественный эффект — это просто прием отвлечения внимания. Например, в программу Adobe Photoshop 4.0 включено около ста фильтров, половина из них представлена и в программе Adobe Illustrator (см. главу 12).

Графика точечная или векторная

Точечная графика оперирует элементами (пикселами), имеющими определенное цветовое значение и однозначное расположение в сетке битовой карты (рис. 4-5).

С такими изображениями работают точечные графические редакторы, например, Adobe Photoshop. Такие изображения получаются в результате работы команды Rasterize... (Растрировать...) в программе Adobe Illustrator.

Векторная графика оперирует математическими объектами, которые независимы от параметров внешнего устройства (монитора, принтера) (рис. 4-6).

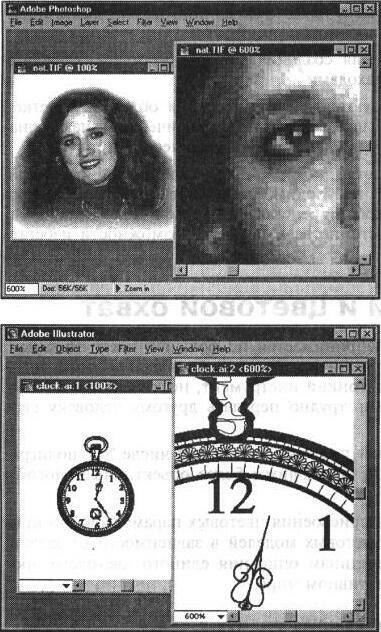

Рис. 4-5. Точечное изображение и его фрагмент при большом увеличении

Рис. 4-6. Векторное изображение и его фрагмент при большом увеличении

При редактировании точечной графики изменяется цвет определенной совокупности пикселов. Изменение цвета имеет своим результатом изменение формы изображаемых предметов (цвет и форма неотделимы, цвет первичен, а форма — производное от цвета, в чистом виде форма не существует). Процесс создания изображений точечной графики, если не считать компьютерной специфики, практически идентичен работе художника, который за счет расположения на плоскости мазков краски создает иллюзорную действительность.

При редактировании векторной графики изменяется в первую очередь форма объекта, а цвет играет второстепенную роль (цвет и форма независимы друг от друга, форма первична, а цвет — просто заполнитель формы, в чистом виде цвет не существует). Процесс создания изображений векторной графики, если также не считать компьютерной специфики, напоминает работу художника-аппликатиста, который вырезает формы из белой бумаги, затем окрашивает их цветом или печатает на них клише, раскладывает их на плоскости (в том числе и перекрывая некоторые из них) и тем самым создает декоративную композицию.

Точечные изображения хороши для создания фотореалистических изображений с тонкими цветовыми переходами.

Векторные изображения используются для отображения объектов с четкой границей и ясными деталями — шрифт, логотип, графический знак, орнамент, декоративная композиция в рекламе и полиграфической продукции.

Пользователю, который занимается компьютерной цифровой графикой, версткой изданий, композицией, необходимо точно представлять себе достоинства и недостатки двух способов представления графической информации, с выгодой использовать достоинства и по мере возможности избегать недостатков.

Цветовые модели и цветовой охват

Мир, окружающий человека, воспринимается по большей части цветным. Цвет имеет не только информационную, но и эмоциональную составляющую. Человеческий глаз — очень тонкий инструмент, но к сожалению, восприятие цвета субъективно. Очень трудно передать другому человеку свое ощущение цвета.

Вместе с тем для многих отраслей производства, в том числе для полиграфии и компьютерных технологий, необходимы более объективные способы описания и обработки цвета.

В программе Adobe Illustrator для присвоения цветовых параметров объектам можно использовать несколько цветовых моделей в зависимости от задачи. Эти модели различаются по принципам описания единого цветового пространства, существующего в объективном мире.

Цветовая модель RGB

Множество цветов видны оттого, что объекты, их излучающие, светятся. К таким цветам можно отнести, например, белый свет, цвета на экранах те- левизора, монитора, кино, слайд-проектора и так далее. Цветов огромное количество, но из них выделено только три, которые считаются основными (первичными): это — красный, зеленый, синий.

При смешении двух основных цветов результирующий цвет осветляется: из смешения красного и зеленого получается желтый, из смешения зеленого и синего получается голубой, синий и красный дают пурпурный. Если смешиваются все три цвета, в результате образуется белый. Такие цвета называются аддитивными.

Модель, в основе которой лежат указанные цвета, носит название цветовой модели RGB — по первым буквам английских слов Red (Красный), Green (Зеленый), Blue (Синий).

Эта модель представляется в виде трехмерной системы координат (рис. 4-7). Каждая координата отражает вклад соответствующей составляющей в конкретный цвет в диапазоне от нуля до максимального значения. В результате получается некий куб, внутри которого и «находятся» все цвета, образуя цветовое пространство.


Рис. 4-7. Цветовая модель RGB представляется в виде трехмерного графика, у которого нулевая точка — черный цвет

Важно отметить особенные точки и линии этой модели.

• Начало координат: в этой точке все составляющие равны нулю, излучение отсутствует, а это равносильно темноте, т. е. это — точка черного цвета.

• Точка, ближайшая к зрителю: в этой точке все составляющие имеют максимальное значение, что дает белый цвет.

• На линии, соединяющей эти точки (по диагонали куба), располагаются серые оттенки: от черного до белого. Это происходит потому, что все три составляющих одинаковы и располагаются в диапазоне от нуля до максимального значения. Этот диапазон иначе называют серой шкалой (Grayscale). В компьютерных технологиях сейчас чаще всего используются 256 градаций (оттенков) серого. Хотя некоторые сканеры имеют возможность кодировать до 1024 оттенков серого и выше. • Три вершины куба дают чистые исходные цвета, остальные три отражают двойные смешения исходных цветов.

Увидеть и определить цвета и параметры этой модели можно на палитре Color (Синтез).

Эта модель, конечно, не совсем привычна для художника или дизайнера, но ее необходимо принять и в ней разобраться вследствие того, что с этой моделью работают сканер и экран монитора — два важнейших звена в обработке цветовой информации.

Цветовая модель CMYK

К отражаемым относятся цвета, которые сами не излучают, а используют белый свет, вычитая из него определенные цвета. Такие цвета называются субтрактивньми («вычитательными»), поскольку они остаются после вычитания основных аддитивных. Понятно, что в таком случае и основных суб-трактивных цветов будет три, тем более, что они уже упоминались: голубой, пурпурный, желтый.

Эти цвета составляют так называемую полиграфическую триаду. При печати красками этих цветов поглощаются красная, зеленая и синяя составляющие белого света таким образом, что большая часть видимого цветового спектра может быть репродуцирована на бумаге. Каждому пикселу в таком изображении присваиваются значения, определяющие процентное содержание триадных красок (хотя на самом деле все гораздо сложнее).

При смешениях двух субтрактивных составляющих результирующий цвет затемняется, а при смешении всех трех должен получиться черный цвет. При полном отсутствии краски остается белый цвет (белая бумага).

В итоге получается, что нулевые значения составляющих дают белый цвет, максимальные значения должны давать черный, их равные значения — оттенки серого, кроме того, имеются чистые субтрактивные цвета и их двойные сочетания. Это означает, что модель, в которой они описываются, похожа на модель RGB (рис. 4-8).


Рис. 4-8. Цветовая модель CMY представляется в виде трехмерного графика, у которого нулевая точка — белый цвет

Но проблема заключается в том, что данная модель призвана описывать реальные полиграфические краски, которые — увы — далеко не так идеальны, как цветной луч. Они имеют примеси, поэтому не могут полностью перекрыть весь цветовой диапазон, а это приводит, в частности, к тому, что смешение трех основных красок, которое должно давать черный цвет, дает какой-то неопределенный («грязный») темный цвет, и это скорее темно-коричневый, чем глубокий черный цвет.

Для компенсации этого недостатка в число основных полиграфических красок была внесена черная краска. Именно она добавила последнюю букву в название модели CMYK, хотя и не совсем обычно: С — это Cyan (Голубой), М — это Magenta (Пурпурный), Y — Yellow (Желтый), а (внимание!) К — это blacK (Черный), т. е. от слова взята не первая, а последняя буква.

Таким образом, модели RGB и CMYK, хотя и связаны друг с другом, однако их взаимные переходы друг в друга (конвертирование) не происходят без потерь, поскольку цветовой охват у них разный. И речь идет лишь о том, чтобы уменьшить потери до приемлемого уровня. Это вызывает необходимость очень сложных калибровок всех аппаратных частей, составляющих работу с цветом: сканера (он осуществляет ввод изображения), монитора (по нему судят о цвете и корректируют его параметры), выводного устройства (оно создает оригиналы для печати), печатного станка (выполняющего конечную стадию).

Цветовая модель HSB

Если две вышеописанные модели представить в виде единой модели, то получится усеченный вариант цветового круга, в котором цвета располагаются в известном еще со школы порядке: красный (R), желтый (Y), зеленый (G), голубой (С), синий (В).


Рис. 4-9. Цветовая модель HSB представляется в виде круга, по краю которого расположены спектральные цвета, в треугольнике: по вертикальному катету — насыщенность, а по гипотенузе — яркость

На цветовом круге (рис. 4-9) основные цвета моделей RGB и CMY находятся в такой зависимости: каждый цвет расположен напротив дополняющего его (комплементарного) цвета; при этом он находится между цветами, с помощью которых он получен. Например, сложение зеленого и красного цветов дает желтый.

Чтобы усилить какой-либо цвет, нужно ослабить дополняющий его цвет (расположенный напротив него на цветовом круге). Например, чтобы изменить общее цветовое решение в сторону голубых тонов, следует снизить в нем содержание красного цвета.

По краю этого цветового круга располагаются так называемые спектральные цвета или цветовые тона (Hue), которые определяются длиной световой волны, отраженной от непрозрачного объекта или прошедшей через прозрачный объект. Цветовой тон характеризуется положением на цветовом круге и определяется величиной угла в диапазоне от 0 до 360 градусов. Эти цвета обладают максимальной насыщенностью, т. е. синий цвет еще синее быть уже не может.

Следующим параметром является насыщенность цвета (Saturation) — это параметр цвета, определяющий его чистоту.

Уменьшение насыщенности цвета означает его разбеливание. Цвет с уменьшением насыщенности становится пастельным, блеклым, размытым. На модели все одинаково насыщенные цвета располагаются на концентрических окружностях, т. е. можно говорить об одинаковой насыщенности, например, зеленого и пурпурного цветов, и чем ближе к центру круга, тем все более разбеленные цвета получаются. В самом центре любой цвет максимально разбеливается и становится белым цветом.

Работу с параметром насыщенности можно характеризовать как добавление в спектральный цвет определенного процента белой краски.

Еще одним параметром является яркость (Brightness) — это параметр цвета, определяющий освещенность или затемненность цвета. Уменьшение яркости цвета означает его зачернение.

Работу с параметром яркости можно характеризовать как добавление в спектральный цвет определенного процента черной краски.

В общем случае, любой цвет получается из спектрального цвета добавлением определенного процента белой и черной красок, т. е. фактически серой краски.

Эта модель уже гораздо ближе к традиционному пониманию работы с цветом. Можно определять сначала цветовой тон (Hue), а затем насыщенность (Saturation) и яркость (Brightness). Такая модель получила название по первым буквам приведенных выше английских слов — HSB.

Модель HSB неплохо согласуется с восприятием человека: цветовой тон является эквивалентом длины волны света, насыщенность — интенсивности волны, а яркость — количеством света.

Недостатком этой модели является необходимость преобразовывать ее в модель RGB для отображения на экране монитора или в модель CMYK для

Цветовая модель С1Е L*a*b

Цветовая модель L*a*b была создана Международной комиссией по освещению (С1Е) с целью преодоления существенных недостатков вышеизложенных моделей, в частности, она призвана стать аппаратно независимой моделью и определять цвета без оглядки на особенности устройства (монитора, принтера, печатного станка и так далее).

В комиссии были выполнены пионерские экспериментальные работы по изучению восприятия цвета человеком. Огромный статистический материал позволил создать серию математических моделей, в которых цвет описывался не в терминах элементов, воспроизводимых устройствами, а с использованием трех составляющих цветового зрения человека.

В этой модели (рис. 4-10) любой цвет определяется светлотой (L) и двумя хроматическими компонентами: параметром а, который изменяется в диапазоне от зеленого до красного, и параметром Ь, изменяющимся в диапазоне от синего до желтого.


Рис. 4-10. Цветовая модель L*a*b представляется в виде полоски, определяющей светлоту, и квадрата, определяющего хроматические параметры

В этой модели также трудно ориентироваться, как и в моделях RGB или CMYK, но об этой модели также нужно иметь представление, поскольку программа Adobe Illustrator 7.0 использует ее в качестве модели-посредника при любом конвертировании из модели в модель. Кроме того, ее можно использовать в следующих случаях: при печати на принтерах с PostScript Level 2, при работе с форматом PhotoCD, при конвертировании цветного изображения в серую шкалу.

Серая шкала

Серая шкала (Grayscale) применяется для отображения черно-белых фотографий или изображений для черно-белой полиграфии.

Традиционная серая шкала (рис. 4-11), использующая на каждый пиксел изображения один байт информации, может передавать 256 оттенков (градаций)

серого цвета или яркости (Brightness): значение 0 представляет черный цвет, а значение 255 — белый. Серая шкала может выражаться и в процентных отношениях, в этом случае 0% представляет белый цвет (отсутствие краски на белой бумаге), а 100% — черный цвет (плашка глубокой черной краски).


Рис. 4-11. Серая шкала представляется в виде полосы с оттенками серого цвета

При конвертировании изображений в градациях серого в цветовую модель каждая составляющая получает одинаковые значения, равные значениям серых оттенков (поскольку серая шкала располагается на диагонали в цветовом кубе модели RGB).

Цветовой охват

Цвет может быть представлен в природе, на экране монитора, на бумаге. Во всех случаях возможный диапазон цветов, или цветовой охват (gamut), будет разным (рис. 4-12).

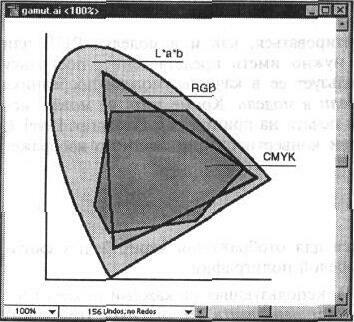

Рис. 4-12. Цветовой охват моделей L*a*b. RGB, CMYK

Самым широким диапазоном располагает нормальный человеческий глаз, он значительно шире того, что может воспроизвести цветная пленка (цветной слайд). У цветной пленки диапазон шире, чем у цветного монитора (у него проблемы с чистым голубым и желтыми цветами), который в свою очередь имеет более широкий диапазон, чем устройства цветной печати (у них проблемы с цветами, составляющие которых имеют очень низкую плотность). Устройства цветной печати также можно выстроить в линейку по цветовому охвату, начиная с простейших струйных принтеров и заканчивая сложнейшими устройствами цифровой печати.

Исходя из этого, воспроизвести во всем диапазоне цветной слайд средствами полиграфической печати изначально трудновыполнимая задача. Одним из способов выхода из этой «безвыходной ситуации» являются системы управления цветом.

Управление цветом в программе Adobe Illustrator

Цвет является самой сложной категорией в полиграфическом процессе. Цветное изображение (например, с фотографии или акварели), проходя по всем этапам обработки, начиная с ввода с помощью сканера или цифровой камеры, обработки и отображения на экране монитора и заканчивая выводом на печатных устройствах, претерпевает разнообразные изменения в связи с неизбежным конвертированием цветовых систем. И что самое печальное, эти изменения могут носить непредсказуемый характер. Это порождает весьма конфликтные отношения всех участников процесса: заказчика, который не желает видеть свой портрет («краше в гроб кладут»), дизайнера, который строит композицию на тонких нюансах, и печатника, который оказывается «стрелочником».

Исходных причин этой ситуации — три:

• Восприятие цвета — сложный психофизиологический процесс, который, видимо, никогда не удастся моделировать техническими средствами, поскольку на восприятие оказывают влияние тысячи трудно учитываемых условий (возраст, цветовосприимчивость, настроение, здоровье, освещение и так далее).

• Цвет нельзя измерить непосредственно, как, например, длину. Цвет измеряется как спектральная композиция из световых волн различной интенсивности и различной длины. Это создает значительные трудности в создании технического устройства для надежного измерения.

• Требование полной цветовой идентичности оригинала и печатного оттиска находится в области практически невозможного. Дело в том, что необходимость передачи цветовой информации вынуждает пользоваться неким «языком», а точнее сказать, несколькими языками, поскольку у различных устройств они разные, например, устройства ввода и мониторы используют цветовую модель RGB, а устройства вывода — цветовую модель CMYK. Следовательно, требуется «перевод» (конвертирование) с одного языка на другой, что никогда не обходится без потерь. Кроме того, информация, записанная в каком-либо виде, поступает на реальное устройство, которое преобразует ее в изображение. И само собой разумеется, что одна и та же информация будет по-разному интерпретирована даже устройствами одного класса. Чтобы убедиться в этом, достаточно зайти в магазин электроники и взглянуть на ряды телеприемников, у которых идентичный входной сигнал и достаточно заметное различие в «картинках».

Таким образом, каждый этап характеризуется погрешностями устройства и погрешностями конвертирования («перевода») информации из одного вида в другой.

И задача состоит в том, чтобы путем каких-то компенсаций сколь угодно близко приблизиться к впечатлению идентичности (аналогия с бутафорией в театре: фанерная конструкция может создавать полную иллюзию реального объекта).

Программа Adobe Illustrator включает систему управления цветом (Color Management System, CMS), которая позволяет контролировать работу с цветом на экране монитора и при выводе на внешние печатные устройства.

Система управления цветом использует стандарты, разработанные Международным консорциумом по цвету (ICC), что обеспечивает должное отображение цвета на экране монитора и должное репродуцирование полиграфическим способом, а кроме того — полное цветовое единство с программами Adobe Photoshop и Adobe PageMaker.

Система управления цветом основана на едином цветовом пространстве, которое обеспечивается использованием цветовой модели CIE Lab (см. главу 4).

Вторым важным компонентом системы управления цветом являются цветовые профили (в другой транскрипции — профайлы) используемых устройств — файл, описывающий соответствие цветов устройств ввода или вывода в терминах цветовой модели CIE Lab.

И, наконец, компонентом, обеспечивающим непосредственно управление, служит так называемая «машина цветового соответствия» (color-matching engine). Она должна получить цветовой профиль устройства ввода, например, сканера, цветовой профиль промежуточного устройства (монитора), если требуется редактирование изображения, и цветовой профиль устройства вывода, например, струйного принтера, и очень редко параметры «печатного станка», и обеспечить сканирование и отображение на экране монитора таким образом, чтобы пользователь редактировал как бы «конечное» изображение, то есть печатный оттиск. Кроме того, это позволяет хотя бы частично имитировать на экране или с помощью цветных принтеров пробную печать, обеспечивая существенную экономию при подготовке к печати изданий среднего качества.

Существующие системы управления цветом снабжаются довольно обширной базой цветовых профилей для различных типов устройств (принтеров) и почти никогда профилями для стандартных печатных машин, а для настольных систем не существует возможности создавать такие профили применительно к конкретным устройствам. И если система управления цветом не поддерживает какое-либо устройство, то пользователь лишен возможности встроить его в технологическую цепочку.

При инсталлировании программы в папку \PLUG-INS\EXTENSIONS помещаются два файла Color Conversion, которые представляют систему управления цветом Kodak Digital Science Color Management System.

Перед тем как начинать работу над каким-либо проектом, необходимо установить соответствующие профили для тех устройств, которые входят в цепочку обработки цвета (для программы Adobe Illustrator это — монитор и выводное устройство).

Для этого необходимо убедиться в наличии указанных файлов и выполнить команду Color Settings... (Параметры цветов...) меню File (Файл), которая выводит на экран одноименное диалоговое окно (рис. 4-13).

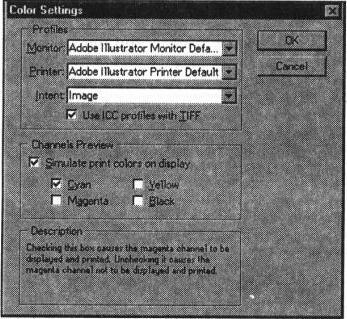

Рис. 4-13. Диалоговое окно Color Settings (Параметры цветов)

В списке Monitor (Монитор) следует выбрать профиль монитора, в списке Printer (Принтер) — профиль принтера.

Список Intent (Метод) предлагает следующие варианты: вариант Graphics (Графический) обеспечивает сочность и насыщенность цветов частично в ущерб точности передачи (вариант пригоден для диаграмм, схем, условных изображений — то есть деловой графики); вариант Image (Изобразительный) обеспечивает воспроизведение фотографических изображений (вариант пригоден для работы со сканированными фотореалистическими изображениями); вариант Colormetric (Колориметрический) обеспечивает воспроизведение реальных цветов, в связи с этим на экране могут воспроизводиться цвета, которые выходят за пределы цветового охвата активного принтера (вариант пригоден для работы с нефотографическими изображениями); вариант Default (По умолчанию) обеспечивает использование метода исходного профиля.

Флажок Use ICC profiles with TIFF (ICC-профайлы для TIFF) используется для включения в файл формата TIFF профилей, управляющих цветовыми параметрами. Он же позволяет использовать в программе Adobe Illustrator файл с сохраненными параметрами управления цветами.

При установке флажка Simulate print colors on display (Имитировать печатные цвета на экране) в поле Channels Preview (Просмотр каналов) можно в какой-то степени увидеть на экране цветопередачу изображения, которое будет отпечатано на выбранном цветном устройстве. Этот режим чрезвычайно полезен возможностью просмотра печатного оттиска каждой полиграфической краски и их сочетаний до вывода на печать.
