Реферат: Проектирование локальной компьютерной сети

Федеральное государственное образовательное учреждение среднего профессионального образования

“Омский промышленно-экономический колледж”

Практическая работа

Проектирование локальной компьютерной сети

по дисциплине «Компьютерные сети»


Содержание

1) Задание на проектирование

2) Функциональная модель процесса проектирования сети

3) Технико-экономическое обоснование разработки сети

4) Проектирование структурной схемы сети

5) Перечень функций пользователей сети

6) Разработка конфигурации сети

7) Выбор сетевых компонентов

8) Планирование информационной безопасности

9) Расчет капитальных вложений и эксплуатационных расходов

Список литературы


1.ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ

ЗАДАНИЕ (1 вариант): Подготовить проект сети с выделенным сервером для кабинета 301 “Лаборатория информатики, программирования и баз данных”.

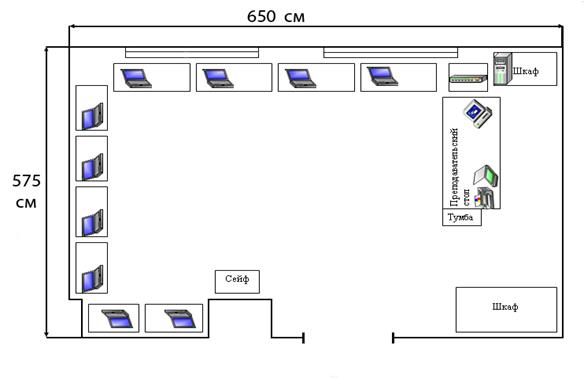

Рис. 1. Количество компьютеров

Преподаватель – 1

Студент – 10

2.Функциональная модель процесса проектирования сети

Отдел обеспечивает сохранность МПЗ и оптимизацию деятельности по обеспечению производственных и управленческих процессов необходимыми материальными ресурсами. Прием, хранение, отпуск и учет материальных запасов на складе возлагаются на соответствующие должностные лица (заведующего складом, кладовщиков), которые несут ответственность за правильное и своевременное оформление операций по приему и отпуску, а также обеспечивают сохранность и учет вверенных им запасов.

С указанными должностными лицами заключаются договоры о полной материальной ответственности в соответствии с законодательством РФ.

3.Технико-экономическое обоснование разработки сети

В кабинете № 301 проводится обучение студентов компьютерным дисциплинам, связанным с графической работой, созданием текстовых документов и базами данных. Для быстрого обмена информации с сервера на ПК одного из студентов или наоборот, было предложено установить локальную сеть с выделенным сервером.

1. Совместная обработка информации пользователями (совместное использование файлов).

2. Централизованное резервное копирование всех данных.

3. Контроль за доступом к важным данным.

4. Совместное использование оборудования и программного обеспечения.

Рис.1

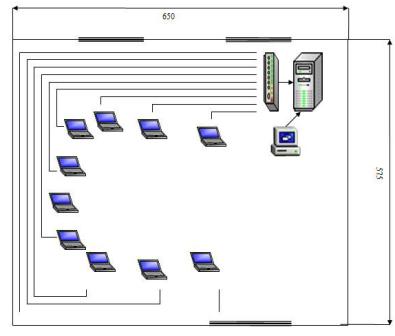

Рис. 3. Проектирование структурной схемы сети

5. Перечень функций пользователей сети

Таблица 1

Пользователь Выполняемые функции
Администратор Имеет все права на работу с компьютером. Он настраивает и ремонтирует все проблемы компьютера.
Студент Выполняет выданные практические работы, не списывать, следовать правилам установленными в компьютерном классе, не обмениваться готовыми работами по ЛС.

Преподаватель

Выдает практические задания студентам для выполнения той или иной задачи. В процессе выполнения работ, преподаватель подходит к студентам и помогает им в заданиях. Преподаватель контролирует работы компьютеров для бесперебойной работы студентом.

6. Разработка конфигурации сети

Сеть будет проектироваться на базе стандарта Ethernet 10/100 Base-T.Применение этого стандарта позволяет относительно простыми средствами добиться стабильной работы сети. Режим и безопасность доступа, хранения и обмена информацией по сети в данном случае требует выделения для этих целей сервер, поэтому нужно организовать сеть с выделенным сервером.

Таблица 2

Компонент/характеристика Реализация
Топология Звезда
Линия связи Неэкранированная витая пара категории 5е
Сетевые адаптеры Ethernet 10/100 Base-T
Коммуникационное оборудование КоммутаторEthernet 10/100 Base-T
Управление совместным использованием ресурсов Все компьютеры подчиняются одному серверу.
Совместное использование периферийных устройств Подключение сетевых принтеров через компьютеры к сетевому кабелю. Управление очередями к принтерам осуществляется с помощью программного обеспечения
Поддерживаемые приложения Организация коллективной работы в среде электронного документооборота, работа с базой данных и графическими программами.

7. Выбор сетевых компонентов

При выборе сетевых компонентов необходимо придерживаться следующих общих требований:

· поскольку в данной сети все компьютеры равноправны, то они должны обладать хорошим быстродействием, чтобы обеспечить работу всех сетевых служб и приложений в реальном времени без заметного замедления работы;

· жесткие диски компьютеров должны быть максимально надежными для того, чтобы обеспечить работу всех сетевых служб и приложений безопасность и целостность хранимых данных;

· сетевые принтеры должны устанавливаться в зависимости от местоположения пользователей, активно использующих их

· коммутатор, являющийся центральным устройством данной сети необходимо располагать в легкодоступном месте, чтобы можно было без проблем подключать кабели и следить за индикацией.

Спецификация сети составлена на основе прайс-листа торговой компании «Бизнес-Техника». Конфигурация компьютеров приведена в следующей таблице:

Таблица 3

Наименование товара Кол-во, шт. Цена за ед., руб Сумма руб
Монитор Samsung SyncMaster 723N (17", 1280x1024, 800:1, 300 кд/м2, 170/160, 5ms, d-Sub, серебристый) [723N AKS/KSU] 11 5 535 60885
Системная плата ASUS (G41, LGA775, 1333MHz, DualDDR2, PCIEx16, Video, LAN1Gb, mATX) [P5QPL-AM] 11 2070 22770
Pentium DC E5400 (2.70 GHz, LGA775, 2MB L2 Cache, 800 MHz FSB, EM64T, ESS, XD,ОЕM) [AT80571PG0682M] 11 2565 310365
HDD SEAGATE Barracuda 7200.10 [ST3250310AS] 250 Gb (S-ATA/300, 7200 rpm, 8 Mb, NCQ) 11 1 500 16500
Модульпамяти 1024MB DDRII-800 PC6400 SDRAM DIMM Transcend / Kingston 11 915 10065
Корпус InWin C720BS (MidiTower, ATX, 450 Вт, USB, Audio, серебристо-черный) [IW-C720BS/S450T7] 11 1 995 21945
FDD (1.44 MB, 3.5", серебристый) 11 315 3465
DVD-E818A2 (U-ATA, белый) [DVD-E818A2] 11 585 6435
A4Tech (mini, USB, серебристо-черная) [KL-5 BS] 11 240 2640
ИТОГО 15720 455070

Характеристики периферийного оборудования приведены в следующей таблице:

Таблица 4

Наименование товара Кол-во, шт. Цена за ед., руб Сумма руб
Коммутатор D-LinkDGS-1008D (UTP, 8x 10/100/1000) 1 1350 1350
Кабель UTP (Alcatel/Nexans,категория 5е) 90 9,5 855
Коннектор RJ-45 (категория 5) 12 8 96
Розетка настенная RJ-45 Heperline категория 5 (двойная) 3 90 270
Клещи для обжима разъемов в RJ-45 (AESP, HT-2198) 2 450 900
ИТОГО 1 907,5 3 471

Характеристики периферийного оборудования приведены в следующей таблице:

Таблица 5

Наименование товара Кол-во, шт. Цена за ед., руб Сумма руб
Принтер Hewlett Packard LaserJet P1005 (A4, 1200dpi, 14 ppm, 2Mb, USB 2.0) [CB410A] 1 4350 4350
Сканер Hewlett Packard ScanJet G2410 (A4, 1200x1200dpi, 48 bit, USB) [L2694A] 1 2565 2565
Итого 6915 6915

Характеристики программного обеспечения приведены в следующей таблице:


Таблица 6

Наименование товара Кол-во, шт. Цена за ед., руб Сумма руб
Windows 7 Professional 32-bit Russian (лицензия) [FQC-00790] 11 4565 50215
Office Professional 2007 Win32 Rus (Word, Exel, PowerPoint, Outlook, Publisher, Access), OEM, лицензия[269-13752] 11 11116 122276
Антивирус Касперского 2010 (DVD коробка, лицензия на 2 ПК, подписка на 12 мес.) [KL1131RXBFS] 6 1200 7200
ИТОГО 16881 179691

Общая сумма затрат составляет 645 147рублей.

Наладка, монтаж и пуск сети составляет 34 250 рублей.

8. Планирование информационной безопасности

Приведем список угроз информационной безопасности в рамках проектируемой локальной сети:

· неквалифицированное вмешательство в систему;

· несчастный случай : пожар, кража и т. д.;

· отказы источников питания, отключение электроэнергии, перепады напряжения;

· отказы компонентов системы;

· природные явления и катаклизмы;

Таблица 7

Название группы Внутренние ресурсы Уровни доступа к внутренним ресурсам Доступ в Internet и электронная почта
Администраторы (Преподаватели) Все сетевые ресурсы Права администратора в каталогах, в т.ч, изменение уровня и прав доступа Все сетевые ресурсы
Разработчики Базы данных разрабаты-ваемых документов Создание, чтение файлов, запись в файл, создание подкаталогов и файлов, удаление каталогов, поиск файлов, изменение каталогов Все сетевые ресурсы
Студенты Работа в определенных программах Ограничение доступа к системным файлам и папкам (по необходимости) Ограничение пользования Internet

9. Расчет капитальных вложений и эксплуатационных расходов

Таблица 8

Статья расходов Наименование Значение
1 Затраты на обучения персонала Роб 3 000
2 Цена оборудования и программного обеспечения, наладка, монтаж и пуск сети Цоб 679 424
3 Норма амортизации а 12 %
4 Стоимость расходных материалов для принтера Цп 2 430
5 Цена 1 Квт.* ч электроэнергии Цэн 1,50
6 Мощность ЭВМ Nэвм 350 Вт
7 Мощность принтера Nпр 300 Вт
8 Мощность UPS Nups 650 Вт
9 Время работы ЭВМ в сутки Tэвм 8 ч
10 Время работы принтера в сутки Тпр 8 ч
11 Время работы UPS в сутки Тэвм 8 ч

Капитальные вложения при внедрении сети рассчитываются по формуле

К = Као+ Кпо + Кпл + Кмн + Кпп

В данном случае Као + Кпо = 645 174руб., Кпл =0, Кмн = 34 250руб., Кпп=0. Тогда, К = Као + Кпо + Кмн = 679 424руб.

Эксплуатационные расходы определяются формулой

Рэ = Рзп + Ротч + Рнакл + Рао + Рэл + Ррм + Роб + Раб

Исходные данные для расчета сведены в таб.8, обслуживание сети будет осуществляться собственными силами, поэтому Рзп = 0, Ротч = 0,Рнакл = 0.

Рао = Цоб*а/100=679 424*0,12 = 81 530,88руб.

Рэл = N *Рд* Цен = (350*6+300*2+650*6)/1000*250*8*1,5 =19 500руб. где Цен = 1,5руб., D =250дней, Fд = 8часов, N– мощность оборудования.

Ррм = Цп*m = 1 500*2 = 3 000руб.

Рэ = 81 530,88 + 19 500 + 3 000 + 3 000 = 107 030,88руб. в год.

Список л итературы

1. Попов И.И., Максимов Н.В. Компьютерные сети: Учебное пособие для студентов учреждений среднего профессионального образования. – М.: ФО-РУМ:ИНФРА-М,2003.

2. Таненбаум Э. Компьютерные сети. – Питер, 2003.

3. Кузин А.В., Демин В. М. Компьютерные сети : Учебное пособие. – М.: ФОРУМ:ИНФРА – М, 2005. – 192 с.
