Курсовая работа: Решение системы линейных уравнений методом Гаусса и Жордана-Гаусса

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ УКРАИНЫ

СУМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ

Курсовая работа

по программированию по теме:

«Решение системы линейных уравнений методом Гаусса и Жордана-Гаусса »

Сумы 2005

ПЛАН

Постановка задачи

Теоретическая часть

Методы решения примененные в программе

Метод Гаусса.

Метод Жордана-Гаусса.

Краткое описание среды визуальной разработки Delphi

Таблица основных обозначений программы.

Описание процедур и алгоритм роботы программы

Текст программы.

Файл-модуль unit1.pas

Файл-модуль unit2.pas

Файл проекта - Project1.dpr:

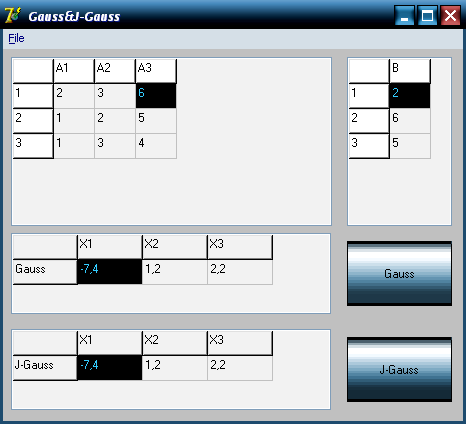

Результат работы программы.

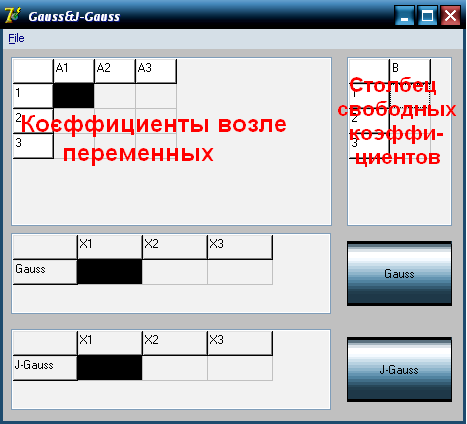

Инструкция по работе с программой

Использованная Литература

Постановка задачи

Составить программу для решения систем линейных уравнений размером n на n методом Гауса и Жордана-Гаусса.

Теоретическая часть

Методы решения примененные в программе

Метод Гаусса

Метод Гаусса решения систем линейных уравнений состоит в последовательном исключении неизвестных и описывается следующей процедурой.

С помощью элементарных преобразований над строками и перестановкой столбцов расширенная матрица системы может быть приведена к виду

Эта матрица является расширенной матрицей системы

которая эквивалентна исходной системе

Заметим, что перестановка столбцов означает перенумерацию переменных. На практике обычно избегают этой процедуры, приводя расширенную матрицу к ступенчатому виду путем элементарных преобразований над строками.

Если хотя бы одно из чисел отлично от нуля, то система несовместна. Если же , то система совместна и можно получить явное выражение для базисных неизвестных через свободных неизвестных

Метод Жордана-Гаусса.

Элементарные преобразования этого метода аналогичны методу Гаусса, только матрица при использовании этого метода приводится к виду, тоесть столбец свободных коэффициентов превращается в столбец корней.

Краткое описание среды визуальной разработки Delphi

Среда Delphi - это сложный механизм, обеспечивающий высокоэффективную работу программиста. Визуально она реализуется несколькими одновременно раскрытыми на экране окнами. Окна могут перемещаться по экрану, частично или полностью перекрывая друг друга, что обычно вызывает у пользователя, привыкшего к относительной “строгости” среды текстового процессора Word или табличного процессора Excel, ощущение некоторого дискомфорта. После приобретения опыта работы с Delphi это ощущение пройдет, и вы научитесь быстро отыскивать нужное окно, чтобы изменить те или иные функциональные свойства создаваемой вами программы, ибо каждое окно несет в себе некоторую функциональность, т. е. предназначено для решения определенных задач.

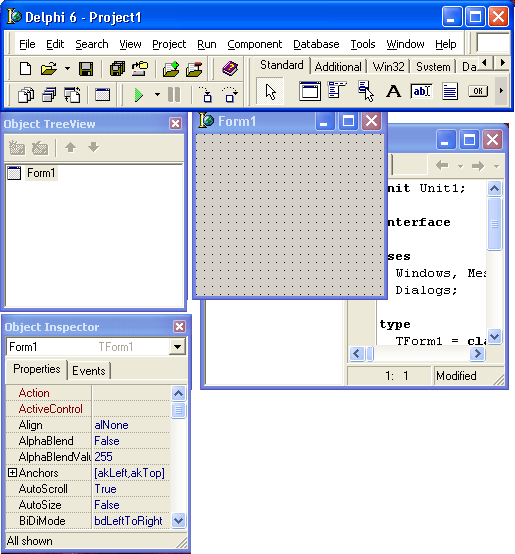

Запустите Delphi - и вы увидите нечто, похожее на

На рисунке изображены шесть наиболее важных окон Delphi: главное окно, окно Дерева объектов (Object Tree View), окно Инспектора объектов, окно браузера, окно формы и окно кода программы.

Чтобы упорядочить окна так, как они показаны на рисунке, вам придется вручную изменять их положение и размеры, т. к. обычно окно кода программы почти полностью перекрыто окном формы. Впрочем, добиваться максимального сходства того, что вы видите на экране вашего ПК, с изображением, показанным на рисунке, вовсе не обязательно: расположение и размеры окон никак не влияют на их функциональностью.

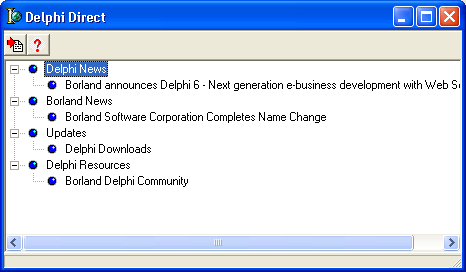

Замечу, что при первом запуске Delphi поверх всех окон появится окно

С помощью этого окна вы сможете получить доступ к Web-страницам корпорации Inprise для просмотра самой свежей информации о корпорации и ее программных продуктах, копирования дополни тельных файлов, чтения ответов на наиболее часто задаваемые вопросы и т. д. При повторных запусках Delphi это окно появляется автоматически с некоторой периодичностью, определяемой настройками на странице окна Tolls | Environment Options, связанной с закладкой Delphi Direct. Вы также сможете его вызвать в любой момент с помощью опции Help | Delphi Direct главного меню.

Таблица основных обозначений программы .

Обозначение Описание Модуль
maxr Константа для ограничения максимального размера системы Unit2
arys, ary2s Типы данных для переменных, в которых хранятся значения коэффициентов системы Unit2
Gauss1 Процедура для решения системы линейных уравнений методом Гаусса Unit2
Gaussj Процедура для решения системы линейных уравнений методом Жордана-Гаусса Unit2
i,j,l Счетчики Unit1
prover Промежуточная переменная типа String, используется для проверки наличия букв среди коэффициентов системы, а также для замены «.» на «,». Unit1
S Переменная для хранения размера матрицы Unit1
k Переменная для хранения длины строчки хранящейся в переменной prover. Unit1
dl Переменная для проверки размера системы. Unit1
MainMenu1 Меню программы. Unit1
File1, New1, Save1, Exit1 Пункты меню. Unit1
Matrix, Coef, Gauss, Jgauss Таблицы для ввода элементов системы и вывода результатов расчета. Unit1
XPManifest1 Компонент, который дает программе возможность использовать оформление Windows. Unit1
SaveDialog1 Диалоговое окно для сохранения результатов. Unit1
Button1, Button2 Кнопки для запуска процедур решения системы. Unit1
New1Click Процедура, которая выполняется после выбора пункта меню New. Unit1
Button1Click Процедура, которая выполняется после нажатия кнопки Gauss. Unit1
Button2Click Процедура, которая выполняется после нажатия кнопки J-Gauss. Unit1
Save1Click Процедура, которая выполняется после выбора пункта меню Save. Unit1
Exit1Click Процедура, которая выполняется после выбора пункта меню Exit. Unit1
Form1 Собственно окно программы. Unit1

Описание процедур и алгоритм роботы программы

В программу включены следующие процедуры : « gauss 1», « gaussj », «New1Click», « Button 1 Click », « Button 2 Click », «Save1Click», « Exit 1 Click ». С каждой из них мы ознакомимся ниже.

Процедура « gauss выполняет проверку системы на сходимость и решение методом Гаусса.

Процедура « gaussj » выполняет проверку системы на сходимость и решение методом Жордана-Гаусса.

Процедура «New1Click» выполняется после выбора пункта меню «New» или сразу после запуска программы и выполняет чтение размера системы и устанавливает размер таблиц для ввода коэффициентов системы.

Процедура « Button 1 Click » считывает коэффициенты системы, проверяет корректность ввода коэффициентов и заменяет при необходимости «.» на «,». Потом запускает процедуру « gauss для решения системы и выводит результаты.

Процедура « Button 2 Click » считывает коэффициенты системы, проверяет корректность ввода коэффициентов и заменяет при необходимости «.» на «,». Потом запускает процедуру « gaussj » для решения системы и выводит результаты.

Процедура «Save1Click» запускает диалог сохранения файлов и выполняет сохранение результатов.

Процедура « Exit 1 Click » - Выход из программы.

Текст программы .

Файл-модуль unit1.pas

unit Unit1;


interface

uses

Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,

Dialogs, Menus, XPMan, StdCtrls, Grids, unit2;

type

TForm1 = class(TForm)

Coef: TStringGrid;

Gauss: TStringGrid;

Jgauss: TStringGrid;

Button1: TButton;

Button2: TButton;

XPManifest1: TXPManifest;

SaveDialog1: TSaveDialog;

MainMenu1: TMainMenu;

File1: TMenuItem;

New1: TMenuItem;

Save1: TMenuItem;

Exit1: TMenuItem;

Matrix: TStringGrid;

procedure New1Click(Sender: TObject);

procedure Button1Click(Sender: TObject);

procedure Button2Click(Sender: TObject);

procedure Save1Click(Sender: TObject);

procedure Exit1Click(Sender: TObject);

private

{ Private declarations }

public

{ Public declarations }

end;

var

Form1: TForm1;

s:integer;

implementation

{$R *.dfm}

procedure TForm1.Exit1Click(Sender: TObject);

begin

close;

end;

procedure TForm1.New1Click(Sender: TObject);

var i,dl:integer;

prover:string;

begin

form1.Enabled:=false;

repeat

prover:=inputbox('Введитеразмерсистемы','Значениемежду 2 и 20','2');

dl:=length(prover);

if dl=0 then showmessage('Введитеразмерсистемы') else

begin

if (dl=1) and (prover<'9') and (prover>'0') then s:=trunc(strtofloat(prover))

else

begin

for i:=1 to dl do

begin

if prover[i]>'9' then

begin

showmessage('Введитечисло');

break;

end

else if i=dl then s:=trunc(strtofloat(inputbox('Введитеразмерсистемы','Значениемежду 2 и 20','2')));

end;

end;

end;

until (s>=2) and (s<=maxr);

form1.Enabled:=true;

matrix.RowCount:=s+1;

matrix.ColCount:=s+1;

gauss.colCount:=s+1;

coef.rowCount:=s+1;

jgauss.colCount:=s+1;

coef.Cells[1,0]:='B';

gauss.Cells[0,1]:='Gauss';

jgauss.Cells[0,1]:='J-Gauss';

for i:=1 to s do

begin

matrix.Cells[0,i]:=floattostr(i);

matrix.Cells[i,0]:='A'+floattostr(i);

coef.Cells[0,i]:=floattostr(i);

gauss.Cells[i,0]:='X'+floattostr(i);

jgauss.Cells[i,0]:='X'+floattostr(i);

end;

end;

procedure TForm1.Button1Click(Sender: TObject);

var a:ary2s;

x,y:arys;

error:boolean;

i,j,l,K:integer;

prover:string;

begin

{Считывание массивов с исходными данными и проверка '.' или ','}

{***********************************************}

for i:=1 to s do

for j:=1 to s do

begin

prover:=matrix.Cells[j,i];

k:=length(prover);

if k=0 then

begin

showmessage('Вы не ввели один или несколько элементов системы.');

exit;

end;

for l:=1 to length(prover) do

if prover[l]='.' then prover[l]:=','

else if prover[l]>'9' then

begin

showmessage('В качестве одного или нескольких элементов системы введена буква. Заменитеихначисла!');

exit;

end;

matrix.Cells[j,i]:=prover;

a[i,j]:=strtofloat(matrix.cells[j,i]);

end;

for i:=1 to s do

begin

prover:=coef.cells[1,i];

for l:=1 to length(prover) do

if prover[l]='.' then prover[l]:=','

else if prover[l]>'9' then

begin

showmessage('В качестве одного или нескольких элементов системы введена буква. Заменитеихначисла!');

exit;

end;

coef.cells[1,i]:=prover;

y[i]:=strtofloat(coef.cells[1,i]);

end;

{***********************************************}

{Решение и вывод результатов}

{***********************************************}

gauss1(a,y,x,s,error);

if not error then

for i:=1 to s do

gauss.cells[i,1]:=floattostr(x[i])

else

begin

showmessage('Система решения не имеет');

new1.Click;

end;

{***********************************************}

end;


procedure TForm1.Button2Click(Sender: TObject);

var a:ary2s;

x,y:arys;

error:boolean;

i,j,l,k:integer;

prover:string;

begin

{Считывание массивов с исходными данными}

{***********************************************}

{Считывание массивов с исходными данными и проверка '.' или ','}

{***********************************************}

for i:=1 to s do

for j:=1 to s do

begin

prover:=matrix.Cells[j,i];

k:=length(prover);

if k=0 then

begin

showmessage('Вы не ввели один или несколько элементов системы.');

exit;

end;

for l:=1 to length(prover) do

if prover[l]='.' then prover[l]:=','

else if prover[l]>'9' then

begin

showmessage('В качестве одного или нескольких элементов системы введена буква. Заменитеихначисла!');

exit;

end;

matrix.Cells[j,i]:=prover;

a[i,j]:=strtofloat(matrix.cells[j,i]);

end;

for i:=1 to s do

begin

prover:=coef.cells[1,i];

for l:=1 to length(prover) do

if prover[l]='.' then prover[l]:=','

else if prover[l]>'9' then

begin

showmessage('В качестве одного или нескольких элементов системы введена буква. Заменитеихначисла!');

exit;

end;

coef.cells[1,i]:=prover;

y[i]:=strtofloat(coef.cells[1,i]);

end;

{***********************************************}

{***********************************************}

{Решение и вывод результатов}

{***********************************************}

gaussj(a,y,x,s,error);

if not error then

for i:=1 to s do

jgauss.cells[i,1]:=floattostr(x[i])

else

begin

showmessage('Система решения не имеет');

new1.Click;

end;

{***********************************************}

end;

procedure TForm1.Save1Click(Sender: TObject);

var f:textfile;

i,j:integer;

begin

savedialog1.Filter:='Text files (*.txt)|*.txt|';

if savedialog1.Execute then

begin

assignfile(f,savedialog1.filename+'.txt');

rewrite(f);

for i:=1 to s do

begin

writeln(f);

for j:=1 to s do

write(f,matrix.cells[i,j]:4,' ');

write(f,'|',coef.cells[1,i]);

end;

writeln(f);

writeln(f);

writeln(f,'Gauss');

for i:=1 to s do

writeln(f,'X'+floattostr(i)+'='+gauss.cells[i,1],' ');

writeln(f);

writeln(f,'J-Gauss');

for i:=1 to s do

writeln(f,'X'+floattostr(i)+'='+jgauss.cells[i,1],' ');

closefile(f);

end;

end;

end.

Файл -модуль unit2.pas

unit unit2;

interface

const maxr=20;

type arys=array[1..maxr] of real;

ary2s=array[1..maxr,1..maxr] of real;

procedure gauss1(a:ary2s; y:arys; var coef:arys; ncol:integer; var error:boolean);

procedure gaussj(var b:ary2s; y: arys; var coef:arys; ncol:integer; var error: boolean);

implementation

{Решение системы линейных уравнений методом Гаусса}

{**********************************************************}

procedure gauss1(a:ary2s; y:arys; var coef:arys; ncol:integer; var error:boolean);

var b:ary2s;

w:arys;

i,j,i1,k,l,n:integer;

hold,sum,t,ab,big: real;

begin

error:=false;

n:=ncol;

for i:=1 to n do

begin

for j:=1 to n do

b[i,j]:=a[i,j];

w[i]:=y[i]

end;

for i:=1 to n-1 do

begin

big:=abs(b[i,i]);

l:=i;

i1:=i+1;

for j:=i1 to n do

begin

ab:=abs(b[j,i]);

if ab>big then

begin

big:=ab;

l:=j

end

end;

if big=0.0 then error:= true

else

begin

if l<>i then

begin

for j:=1 to n do

begin

hold:=b[l,j];

b[l,j]:=b[i,j];

b[i,j]:=hold

end;

hold:=w[l];

w[l]:=w[i];

w[i]:=hold

end;

for j:=i1 to n do

begin

t:=b[j,i]/b[i,i];

for k:=i1 to n do

b[j,k]:=b[j,k]-t*b[i,k];

w[j]:=w[j]-t*w[i]

end

end

end;

if b[n,n]=0.0 then error:=true

else

begin

coef[n]:=w[n]/b[n,n];

i:=n-1;

repeat

sum:=0.0;

for j:=i+1 to n do

sum:=sum+b[i,j]*coef[j];

coef[i]:=(w[i]-sum)/b[i,i];

i:=i-1

until i=0

end

end;

{**********************************************************}

{Решение системы линейных уравнений методом Жордана-Гаусса}

{**********************************************************}

procedure gaussj(var b:ary2s; y: arys; var coef:arys; ncol:integer; var error: boolean);

var w:array[1..maxr,1..maxr] of real;

index:array[1..maxr,1..3] of integer;

i,j,k,l,nv,irow,icol,n,l1:integer;

determ,pivot,hold,sum,t,ab,big:real;

{++++++++++++++++++++++++++++++++++++++++++++}

procedure swap(var a,b: real);

var hold:real;

begin

hold:=a;

a:=b;

b:=hold

end;

{++++++++++++++++++++++++++++++++++++++++++++}

{@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@}

procedure gausj2;

var i,j,k,l,l1:integer;

{===============================================}

procedure gausj3;

var l:integer;

begin

if irow<>icol then

begin

determ:=-determ;

for l:=1 to n do

swap(b[irow,l],b[icol,l]);

if nv>0 then

for l:=1 to nv do

swap(w[irow,l],w[icol,l])

end

end;

{===============================================}

begin

error:=false;

nv:=1;

n:=ncol;

for i:=1 to n do

begin

w[i,1]:=y[i];

index[i,3]:=0

end;

determ:=1.0;

for i:=1 to n do

begin

big:=0.0;

for j:=1 to n do

begin

if index[j,3]<>1 then

begin

for k:=1 to n do

begin

if index[k,3]>1 then

begin

error:=true;

exit;

end;

if index[k,3]<1 then

if abs(b[j,k])>big then

begin

irow:=j;

icol:=k;

big:=abs(b[j,k])

end

end

end

end;

index[icol,3]:=index[icol,3]+1;

index[i,1]:=irow;

index[i,2]:=icol;

gausj3;

pivot:=b[icol,icol];

determ:=determ*pivot;

b[icol,icol]:=1.0;

for l:=1 to n do

b[icol,l]:=b[icol,l]/pivot;

if nv>0 then

for l:=1 to nv do

w[icol,l]:=w[icol,l]/pivot;

for l1:=1 to n do

begin

if l1<>icol then

begin

t:=b[l1,icol];

b[l1,icol]:=0.0;

for l:=1 to n do

b[l1,l]:=b[l1,l]-b[icol,l]*t;

if nv>0 then

for l:=1 to nv do

w[l1,l]:=w[l1,l]-w[icol,l]*t;

end

end

end;

end;

{@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@@}

begin

gausj2;

if error then exit;

for i:=1 to n do

begin

l:=n-i+1;

if index[l,1]<>index[l,2] then

begin

irow:=index[l,1];

icol:=index[l,2];

for k:=1 to n do

swap(b[k,irow],b[k,icol])

end

end;

for k:=1 to n do

if index[k,3]<>1 then

begin

error:=true;

exit;

end;

for i:=1 to n do

coef[i]:=w[i,1];

end;

{**********************************************************}

end.

Файл проекта - Project1.dpr:

program Project1;

uses

Forms,

Unit1 in 'Unit1.pas' {Form1},

Unit2 in 'Unit2.pas';

{$R *.res}

begin

Application.Initialize;

Application.Title := 'Gauss&J-Gauss';

Application.CreateForm(TForm1, Form1);

Application.Run;

end.

Результат работы программы

Результаты сохраненные в файле:

2 1 1 |2

3 2 3 |6

6 5 4 |5

Gauss

X1=-7,4

X2=1,2

X3=2,2

J-Gauss

X1=-7,4

X2=1,2

X3=2,2

Инструкция по работе с программ ой

1. Сразу после запуска файла программы (pragramma.exe) перед вами появиться окно с запросом размера системы. Введите нужный размер и нажмите «ОК»(поскольку система размера n на n нужно ввести только одно число).

2. После ввода размера перед вами появится рабочее окно программы. Введите в него данные по следующей схеме:

3. Для решения нужным методом нажмите соответствующую кнопку, и в таблице возле нее будут выведены корни системы.

4. Для сохранения результатов в меню «File» выберите «Save», перейдите в нужную папку и введите имя файла. Нажмите «ОК».

5. Для начала новых рассчетов «File» выберите «New», введите новый размер системы, нажмите «ОК».

6. Для выхода в меню «File» выберите пункт «Exit».

Использованная Литература .

· Волков Е.А. численные методы: Учебное пособие для вузов. – 2-е изд., испр. – М.:Наука, 1987. – 248 с.

· Роганин А.М. Основные формулы высшей математики. – Х.:Торсинг, 2002

· Справочная система Borland Delphi 7.

· http://delphi.vitpc.com/

· http://www.fortunecity.com/campus/beverly/963/

· http://www.delphi.agava.ru/

· http://www.interface.ru/delphi/delphi_page.htm

· http://pog.da.ru/
