Курсовая работа: Симплексный метод решения ЗЛП

Министерство образования и науки Украины

Донбасская государственная машиностроительная академия

Факультет автоматизации машиностроения
и информационных технологий

Кафедра интеллектуальных систем принятия решений

курсовая работа

подисциплине «МАТЕМАТИЧЕСКИЕ МЕТОДЫ ИССЛЕДОВАНИЯ ОПЕРАЦИЙ»

на тему

« Симплексный метод решения ЗЛП»

Выполнила

Студентка гр. ИС-09-1 __________________ ___________________

подпись Германенко М.А.

Руководители __________________ ___________________

подпись Протыняк С. И.

__________________ ___________________

подпись Сташкевич И. И.

Краматорск 2011


реферат

Курсовая работа по дисциплине «Математические методы исследования операций» на тему: "Симплексный метод решения ЗЛП" студентки группы ИС 09–1 Германенко М.А. содержит 53 страницы машинописного текста, 4 рисунка, 4 таблицы, 19 страниц приложения.

Данная работа имеет своей целью систематизацию и закрепление полученных знаний и практических умений, углубление теоретических знаний в соответствии с заданной темой, формирование умения применять теоретические знания при решении поставленных задач

В результате выполнения курсовой работы студент должен знать методы решения задач, уметь работать с научной литературой, строить математическую модель, использовать стандартный программный продукт при решении задач, осуществлять программную реализацию заданного метода решения задачи.

МАТЕМАТИЧЕСКИЕ МЕТОДЫ ИССЛЕДОВАНИЯ ОПЕРАЦИЙ, ЛИНЕЙНОЕ ПРОГРАММИРОВАНИЕ, ОПТИМИЗАЦИОННЫЕ ЗАДАЧИ, ЭМЕРДЖЕНТНОСТЬ, СИМПЛЕКС-МЕТОД, ПРЯМАЯ ЗАДАЧА, ДВОЙСТВЕННАЯ ЗАДАЧА, УСЛОВИЕ НЕОТРИЦАТЕЛЬНОСТИ, ЦЕЛЕВАЯ ФУНКЦИЯ, БАЗИСНОЕ РЕШЕНИЕ, ПРОГРАММНЫЙ ПРОДУКТ.


СОДЕРЖАНИЕ

ВВЕДЕНИЕ…………………………………………………………………4

І Основные теоретические положения симплексного метода решения ЗЛП…………………………………………………….…6

1.1 Теория линейного программирования……………………………...6

1.2 Общий вид задач линейного программирования………………….8

1.3 Методы решения задач линейного программирования…………..10

1.4 Общая характеристика симплекс-метода……………………………12

ІІ РЕШЕНИЕ ЗЛП СИМПЛЕКСНЫМ МЕТОДОМ………………..…..14

2.1 Примеры использования симплекс-метода в экономике…………14

2.2 Алгоритм решения ЗЛП симплексным методом……………………15

2.3 Решение задачи линейного программирования симплекс-

методом…………………………………………………………………...17

2.4 Двойственная задача………………………………………………....23

ІІІ КОМПЬЮТЕРНАЯ РЕАЛИЗАЦИЯ СИМПЛЕКС-МЕТОДА ПРИ РЕШЕНИИ ЗАДАЧИ ЛИНЕЙНОГО ПРОГРАММИРОВАНИЯ……….....28

3.1 Описание программного продукта……………………………...…28

3.2 Тестирование программного продукта………………….…………30

ВЫВОДЫ………………………………………………………………….32

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ………………………….34

ПРИЛОЖЕНИЕ А………………………………………………………...35

ВВЕДЕНИЕ

Проникновение математики в экономическую науку связано с преодолением значительных трудностей. В этом отчасти была «повинна» математика, развивающаяся на протяжении нескольких веков в основном в связи с потребностями физики и техники. Но главные причины лежат все же в природе экономических процессов, в специфике экономической науки.

Большинство объектов, изучаемых экономической наукой, может быть охарактеризовано кибернетическим понятием – сложная система.

Наиболее распространено понимание системы как совокупности элементов, находящихся во взаимодействии и образующих некоторую целостность, единство. Важным качеством любой системы является эмерджентность– наличие таких свойств, которые не присущи ни одному из элементов, входящих в систему. Поэтому при изучении систем недостаточно пользоваться методом их расчленения на элементы с последующим изучением этих элементов в отдельности. Одна из трудностей экономических исследований – в том, что почти не существует экономических объектов, которые можно было бы рассматривать как отдельные (внесистемные) элементы.

Сложность системы определяется количеством входящих в нее элементов, связями между этими элементами, а также взаимоотношениями между системой и средой. Экономика страны обладает всеми признаками очень сложной системы. Она объединяет огромное число элементов, отличается многообразием внутренних связей и связей с другими системами (природная среда, экономика других стран и т.д.). В народном хозяйстве взаимодействуют природные, технологические, социальные процессы, объективные и субъективные факторы.

Сложность экономики иногда рассматривалась как обоснование невозможности ее моделирования, изучения средствами математики. Но такая точка зрения в принципе неверна. Моделировать можно объект любой природы и любой сложности. И как раз сложные объекты представляют наибольший интерес для моделирования; именно здесь моделирование может дать результаты, которые нельзя получить другими способами исследования.

Потенциальная возможность математического моделирования любых экономических объектов и процессов не означает, разумеется, ее успешной осуществимости при данном уровне экономических и математических знаний, имеющейся конкретной информации и вычислительной технике. И хотя нельзя указать абсолютные границы математической формализации экономических проблем, всегда будут существовать еще неформализованные проблемы, а также ситуации, где математическое моделирование недостаточно эффективно.


І Основные теоретические положения симплексного метода решения ЗЛП

1.1 Теория линейного программирования

Как известно, в практике хозяйственной деятельности выбор между различными вариантами (планами, решениями) предполагает поиск наилучшего. Когда хозяйка отправляется на рынок для закупки мяса, а проектировщик стремится найти оптимальный способ размещения станков, они занимаются поисками вариантов, требующих минимума затрат или максимума результата с учетом определенных ограничений (денег, ресурсов, времени).

Решить подобную задачу бывает непросто, особенно при наличии большого числа вариантов. Время и затраты при выборе оптимума не всегда оправданны: издержки поиска и перебора вариантов могут превысить достигнутый выигрыш.Как показывает практика, опыт и интуиция оказываются недостаточными для обоснования оптимального решения.Более надежный и эффективный способ — использование математических (количественных) подходов и расчетов. Однако математические подходы и обоснования длительное время игнорировались теоретиками, делавшими “погоду” в экономической науке. Многие важные работы были заморожены, публикации экономистов-математиков тормозились и ограничивались. И все же в тот период математические изыскания продолжались, даже в условиях гонения на математиков были достигнуты блестящие результаты.Одним из наиболее значительных и ярких достижений в области экономико-математических исследований было открытие Леонидом Витальевичем Канторовичем (1912—1986) Метода линейного программирования.

Линейное программирование — решение линейных уравнений (уравнений первой степени) посредством составления программ и применения различных методов их последовательного решения, существенно облегчающих расчеты и достижение искомых результатов.

Условия задачи на оптимум и цель, которая должна быть достигнута, могут быть выражены с помощью системы линейных уравнений. Поскольку уравнений меньше, чем неизвестных, задача обычно имеет не одно, а множество решений. Найти же нужно одно, согласно терминологии математиков, экстремальное решение.В задаче по оптимизации выпуска фанеры Канторович представил переменную, которую следовало максимизировать в виде суммы стоимостей продукции, производимой всеми станками. Ограничители были представлены в форме уравнений, устанавливающих соотношения между всеми затрачиваемыми в производстве факторами (древесиной, клеем, электроэнергией, рабочим временем) и количеством выпускаемой продукции (фанеры) на каждом из станков. Для показателей факторов производства были введены коэффициенты, названные разрешающими множителями, или мультипликаторами. С их помощью разрешается поставленная задача. Если известны значения разрешающих множителей, то искомые величины, в частности, оптимальный объем выпускаемой продукции, могут быть сравнительно легко найдены.

.Для любой задачи линейного программирования существует сопряженная ей, или двойственная, задача. Если прямая задача заключается в минимизации целевой функции, то двойственная — в максимизации.Двойственные оценки дают принципиальную возможность соизмерять не только ценовые, затратные показатели, но и полезности. При этом двойственные, взаимосвязанные оценки соответствуют конкретным условиям. Если изменяются условия, то изменяются и оценки. В известной мере поиск оптимума — это определение общественно необходимых затрат, учитывающих, с одной стороны, трудовые, стоимостные затраты, а с другой стороны, общественные потребности, полезности продукта для потребителей.

1.2 Общий вид задач линейного программирования

В общем случае задача линейного программирования может быть записана в таком виде(формула 1.1)

Z(X)=c1 x1 +c2 x2 +…+cn xn → max(min), (1.1)

a11 x1 +a12 x2 +…+a1n xn =b1 ,

…………………………

ai1 x1 +ai2 x2 +…+ain xn =bi ,

a(i+1)1 x1 +a(i+1)2 x2 +…+a(i+1)n xn ≤bi+1 (1.2)

………………………..

am 1 x1 +am 2 x2 +…+amn xn ≤bm

xj ≥0, j=1,2,…,t; t≤n. (1.3)

Данная запись означает следующее: найти экстремум целевой функции (1.1) и соответствующие ему переменные X=(X1 , X2 ,...,Xn ) при условии, что эти переменные удовлетворяют системе ограничений (1.2) и условиям неотрицательности (1.3).

Допустимым решением (планом) задачи линейного программирования называется любой n-мерный вектор X=(X1 , X2 ,...,Xn ), удовлетворяющий системе ограничений и условиям неотрицательности.

Множество допустимых решений (планов) задачи образует область допустимых решений(ОДР).

Оптимальным решением(планом) задачи линейного программирования называется такое допустимое решение (план) задачи, при котором целевая функция достигает экстремума.

Каноническая форма задачи линейного программирования.

В общем случае задача линейного программирования записывается так, что ограничениями являются как уравнения, так и неравенства, а переменные могут быть как неотрицательными, так и произвольно изменяющимися.

В том случае, когда все ограничения являются уравнениями и все переменные удовлетворяют условию неотрицательности, задачу линейного программирования называют канонической.

Она может быть представлена в координатной, векторной и матричной записи.

Каноническая задача линейного программирования в координатной записи имеет вид (формула 1.4):

Z(X)=c1 x1 +c2 x2 +…+cn xn → max (1.4)

a11 x1 +a12 x2 +…+a1n xn ≤b1 ,

a21 x1 +a22 x2 +…+a2n xn ≤b2

… … … … … … … …

am 1 x1 +am 2 x2 +…+amn xn ≤bm

xj ≥0, j=1,2,…,n.

Каноническая задача линейного программирования в матричной записи имеет вид (формулы 1.5, 1.6):

Z(X)=CX → max(min), (1.5)

AX=A0 , Y≥θ,

A=, X=, A0 = (1.6)

Здесь:

- А — матрица коэффициентов системы уравнений

- Х — матрица-столбец переменных задачи

- Ао — матрица-столбец правых частей системы ограничений

Приведение общей задачи линейного программирования к канонической форме.

В большинстве методов решения задач линейного программирования предполагается, что система ограничений состоит из уравнений и естественных условий неотрицательности переменных. Однако при составлении моделей экономических задач ограничения в основном формируются в виде системы неравенств, поэтому необходимо уметь переходить от системы неравенств к системе уравнений.

Возьмем линейное неравенство a1 x1 +a2 x2 +...+an xn ≤b и прибавим.

Это может быть сделано следующим образом: к его левой части некоторую величину xn+1 , такую, что неравенство превратилось в равенство a1 x1 +a2 x2 +...+an xn +xn+1 =b. При этом данная величина xn+1 является неотрицательной.

1.3 Методы решения задач линейного программирования

Методы решения задач линейного программирования относятся к вычислительной математике, а не к экономике. Однако экономисту полезно знать о свойствах интеллектуального инструмента, которым он пользуется.

С ростом мощности компьютеров необходимость применения изощренных методов снижается, поскольку во многих случаях время счета перестает быть лимитирующим фактором, поскольку весьма мало (доли секунд). Поэтому мы разберем лишь три метода.

Простой перебор. Возьмем некоторый многомерный параллелепипед, в котором лежит многогранник, задаваемый ограничениями. Как его построить? Например, если имеется ограничение типа 2Х1 + 5Х2 ≤ 10, то, очевидно, 0 ≤ Х1 ≤ 10/2 = 5 и 0 ≤ Х2 ≤ 10/2 = 5. Аналогичным образом от линейных ограничений общего вида можно перейти к ограничениям на отдельные переменные. Остается взять максимальные границы по каждой переменной. Если многогранник, задаваемый ограничениями, неограничен, как было в задаче о диете, можно похожим, но несколько более сложным образом выделить его "обращенную" к началу координат часть, содержащую решение, и заключить ее в многомерный параллелепипед.

Проведем перебор точек параллелепипеда с шагом 1/10n последовательно при n=2,3,…, вычисляя значения целевой функции и проверяя наличие ограничений. Из всех точек, удовлетворяющих ограничениям, возьмем ту, в которой целевая функция максимальна. Решение найдено! (Более строго выражаясь, найдено с точностью до 1/10n ).

Направленный перебор.Начнем с точки, удовлетворяющей ограничениям (ее можно найти простым перебором). Будем последовательно (или случайно - т.н. метод случайного поиска) менять ее координаты на определенную величину ∆, каждый раз в точку с более высоким значением целевой функции. Если выйдем на плоскость ограничения, будем двигаться по ней (находя одну из координат по уравнению ограничения). Затем движение по ребру (когда два ограничения-неравенства переходят в равенства)… Остановка - в вершине линейного многогранника. Решение найдено! (Более строго выражаясь, найдено с точностью до ∆ ; если необходимо, в окрестности найденного решения проводим направленный перебор с шагом ∆/2 , ∆/4 и т.д.)

Симплекс-метод. Этот один из первых специализированных методов оптимизации, нацеленный на решение задач линейного программирования, в то время как методы простого и направленного перебора могут быть применены для решения практически любой задачи оптимизации. Он был предложен американцем Г. Данцигом в 1951 г. Симплекс-метод состоит в продвижении по выпуклому многограннику ограничений от вершины к вершине, при котором на каждом шаге значение целевой функции улучшается до тех пор, пока не будет достигнут оптимум.


1.4 Общая характеристика симплекс-метода

Симплекс метод - это характерный пример итерационных вычислений, используемых при решении большинства оптимизационных задач. В вычислительной схеме симплекс-метода реализуется упорядоченный процесс, при котором, начиная с некоторой исходной допустимой угловой точки (обычно начало координат), осуществляются последовательные переходы от одной допустимой экстремальной точки к другой до тех пор, пока не будет найдена точка, соответствующая оптимальному решению (рис.1.1).

Рисунок 1.1 – Переход от одной вершины к другой

Симплекс-метод, известный также в нашей литературе под названием метода последовательного улучшения плана, впервые разработал Г.Данциг в 1947 г. Этот метод позволяет переходить от одного допустимого базисного решения к другому, причем так, что значения целевой функции непрерывно возрастают. В результате оптимальное решение находят за конечное число шагов.

Симплекс метод - универсальный метод для решения линейной системы уравнений или неравенств и линейного функционала.

Общая идея симплексного метода (метода последовательного улучшения плана) для решения ЗЛП (задачи линейного программирования) состоит:

- умение находить начальный опорный план;

- наличие признака оптимальности опорного плана;

-умение переходить к нехудшему опорному плану.

ІІ РЕШЕНИЕ ЗЛП СИМПЛЕКСНЫМ МЕТОДОМ

2.1 Примеры использования симплекс-метода в экономике

Задачи ЛП нашли широкое применение в экономике. Рассмотрим это на примерах.

Пример 1. Рассматривается работа промышленного предприятия под углом зрения его рентабельности, причём приводится ряд мер с целью повышения этой рентабельности. Показатель эффективности - прибыль ( или средняя прибыль ), приносимая предприятием за хозяйственный год.

Пример 2. Группа истребителей поднимается в воздух для перехвата одиночного самолёта противника. Цель операции - сбить самолёт. Показатель эффективности - вероятность поражения цели.

Пример 3. Ремонтная мастерская занимается обслуживанием машин; её рентабельность определяется количеством машин, обслуженных в течение дня. Показатель эффективности - среднее число машин, обслуженных за день.

Пример 4. Группа радиолокационных станций в определённом районе ведёт наблюдение за воздушным пространством. Задача группы - обнаружить любой самолёт, если он появится в районе. Показатель эффективности - вероятность обнаружения любого самолёта, появившегося в районе.

Пример 5. Предпринимается ряд мер по повышения надёжности электронной цифровой вычислительной техники . Цель операции - уменьшить частоту появления неисправностей ( "сбоев" ) ЭЦВТ, или, что равносильно, увеличить средний промежуток времени между сдоями ( "наработку на отказ" ). Показатель эффективности - среднее время безотказной работы ЭЦВТ.

Пример 6. Проводится борьба за экономию средств при производстве определённого вида товара. Показатель эффективности - количество сэкономленных средств.

С помощью анализа модели на чувствительность определить параметр, от которого результат зависит больше и решить, каким способом возможно увеличение эффективности и на сколько, а так же многое другое.

Программа использования симплекс-метода предусмотрена для решения систем линейных неравенств табличным методом, а так же для попытки оптимизации различных экономических, социальных и т. д. проблем.

Симплекс-метод может применяться на государственных и частных предприятиях для улучшения эффективности производства.

2.2 Алгоритм решения ЗЛП симплексным методом

Симплекс-метод подразумевает последовательный перебор всех вершин области допустимых значений с целью нахождения той вершины, где функция принимает экстремальное значение. На первом этапе находится какое-нибудь решение, которое улучшается на каждом последующем шаге. Такое решение называется базисным.

Первый шаг.В составленной таблице сначала необходимо просмотреть столбец со свободными членами. Если в нем имеются отрицательные элементы, то необходимо осуществить переход ко второму шагу, если же нет, то к пятому.

Второй шаг.На втором шаге необходимо определиться, какую переменную исключить из базиса, а какую включить, для того, что бы произвести перерасчет симплекс-таблицы. Для этого просматриваем столбец со свободными членами и находим в нем отрицательный элемент. Строка с отрицательным элементом будет называться ведущей. В ней находим максимальный по модулю отрицательный элемент, соответствующий ему столбец - ведомый. Если же среди свободных членов есть отрицательные значения, а в соответствующей строке нет, то такая таблица не будет иметь решений. Переменная в ведущей строке, находящаяся в столбце свободных членов исключается из базиса, а переменная, соответствующая ведущему столбцу включается в базис. В Таб.2.1 приведен пример симплекс-таблицы.

Таблица 2.1 –Пример симплекс-таблицы

базисные переменные Свободные члены в ограничениях Небазисные переменные
x1 x2 ... xl ... xn
xn+1 b1 a11 a12 ... a1l ... a1n
xn+2 b2 a21 a22 ... a2l ... a2n
... ... ... ... ... ...
... ... ... ... ... ... ...
xn+r b2 ar1 ar2 ... arl ... arn
... ... ... ... ... ... ...
xn+m bm am1 am2 ... aml ... amn
F(x)max F0 -c1 -c2 ... -c1 ... -cn

Третий шаг. На третьем шаге пересчитываем всю симплекс-таблицу по специальным формулам.

Четвертый шаг.Если после перерасчета в столбце свободных членов остались отрицательные элементы, то переходим к первому шагу, если таких нет, то к пятому.

Пятый шаг.Если Вы дошли до пятого шага, значит нашли решение, которое допустимо. Однако, это не значит, что оно оптимально. Оптимальным оно будет только в том случае, если положительны все элементы в F-строке. Если же это не так, то необходимо улучшить решение, для чего находим для следующего перерасчета ведущие строку и столбец по следующему алгоритму. Первоначально, находим минимальное отрицательное число в строке F, исключая значение функции. Столбец с этим числом и будем ведущим. Для того, что бы найти ведущую строку, находим отношение соответствующего свободного члена и элемента из ведущего столбца, при условии, что они положительны. Минимальное отношение позволит определить ведущую строку. Вновь пересчитываем таблицу по формулам, т.е. переходим к шагу 3.

Шестой шаг.Если невозможно найти ведущую строку, так как нет положительных элементов в ведущем столбце, то функция в области допустимых решений задачи не ограничена сверху и Fmax ->∞. Если в строке F и в столбце свободных членов все элементы положительные, то найдено оптимальное решение.

2.3 Решение задачи линейного программирования симплекс-методом

Идея симплекс-метода относительно проста. Пусть в задаче линейного программирования имеется п переменных и т независимых линейных ограничений, заданных в форме уравнений. Мы знаем, что оптимальное решение (если оно существует) достигается в одной из опорных точек (вершин ОДР), где по крайней мере k = n - m из переменных равны нулю. Выберем какие-то к переменных в качестве свободных и выразим через них остальные т базисных переменных. Пусть, например, в качестве свободных выбраны первые k = n - m переменныхx1 , x2 ,…,xk

остальные m выражены через них(формула 2.1):


xk +1k +1.1 x1k +1.2 x2 + +αk +1. k xkk +1 ;

xk +2 = αk +2.1 x1k +2.2 x2 + +αk +2. k xkk +2 ;(2.1)

……………………………………

xn = αn 1 x1n 2 x2 + +αnk xkn .

Предположим, что все свободные переменныеx1 , x2 ,…,xk равны нулю.

При этом мы получим:

xk +1k +1 ;

xk +2k +2 ;

…….. (2.2)

Xnn

Это решение может быть допустимым или недопустимым. Оно допустимо, если все свободные членыβk +1, βk +2 ,…,βn (2.2)неотрицательны. Предположим, что это условие выполнено. Тогда мы получили опорное решение. Но является ли оно оптимальным? Чтобы проверить это, выразим целевую функцию Z через свободные переменныеx1 , x2 ,…,xk .

Z=γ01 x12 x2 +…+γk xk (2.3)

Очевидно, что приx1 =x2 =…=xk =0, Z=γ0 . Проверим, может ли быть улучшено решение, т. е. получено уменьшение функции Z c увеличением каких-нибудь из переменныхx1 , x2 ,…, xk (2.2) (уменьшать их мы не можем, так как все они равны нулю, а отрицательные значения переменных недопустимы). Если все коэффициентыγ12 ,…,γk в (2.3) положительны, то увеличение каких-либо из переменныхx1 ,x2 ,…,xk (2.2) не может уменьшить Z; следовательно, найденное опорное решение является оптимальным. Если же среди коэффициентовγ12 ,…,γk есть отрицательные, то, увеличивая некоторые из переменныхx1 ,x2 ,…,xk (те, коэффициенты при которых отрицательны), мы можем улучшить решение.

Пусть, например, коэффициентγ1 в (2.3) отрицателен. Значит, есть смысл увеличитьx1 , т. е. перейти от данного опорного решения к другому, где переменнаяx1 не равна нулю, а вместо нее равна нулю какая-то другая. Однако увеличиватьx1 следует с осторожностью, так чтобы не стали отрицательными другие переменныеxk +1 , xk +2 ,…,xn выраженные через свободные переменные, в частности черезx1 формулами (2.2).

Например, если коэффициент приx1 в соответствующемxj уравнении (2.2) отрицателен, то увеличениеx1 может сделатьxj отрицательным. Наоборот, если среди уравнений (2.2) нет уравнения с отрицательным коэффициентом приx1 то величинуx1 можно увеличивать беспредельно, а, значит, линейная функция Z не ограничена снизу и оптимального решения ОЗ не существует.

Допустим, что это не так и что среди уравнений (2.2) есть такие, в которых коэффициент приx1 отрицателен. Для переменных, стоящих в левых частях этих уравнений, увеличениеx1 опасно — оно может сделать их отрицательными.

Возьмем одну из таких переменныхxl и посмотрим, до какой степени можно увеличитьx1 , пока переменнаяxl не станет отрицательной. Выпишемl-eуравнение из системы (2.2):

xll1 x1l2 x2 +…+αlk xkl (2.4)

Здесь свободный членβl ≥0, а коэффициентαl 1 отрицателен.

Легко понять, что если мы оставимx2 =x3 =…=xk =0, тоxk можно увеличивать только до значения, равного–βll 1 ,а при дальнейшем увеличенииx1 переменнаяx1 станет отрицательной.

Выберем ту из переменныхxk +1 ,xk +2 ,…,xn , которая раньше всех обратится в нуль при увеличении x1 , т. е. ту, для которой величина–βll 1 наименьшая. Пусть это будетxr . Тогда имеет смысл разрешить систему уравнений (2.2) относительно других базисных переменных, исключаяиз числа свободных переменныхx1 и переводя вместо нее в группу свободных переменныхxr . Действительно, мы хотим перейти от опорного решения, задаваемого равенствамиx1 =x2 =…=xn =0 к опорному решению, в котором ужеx1 ≠0, аx2 =…=xk =xr =0. Первое опорное решение мы получили, положив равными нулю все прежние свободные переменныеx1 ,x2 ,…,xk второе мы получим, если обратим в нуль все новые свободные переменныеx2 ,x3 ,…,xk ,xr .

Базисными переменными при этом будутxl ,xk +1 ,xk +2 ,…,xr -1 , xr -1 ,…,xr .

Предположим, что уравнения типа (2.2) для нового набора базисных и свободных переменных составлены. Тогда можно выразить через новые свободные переменные и линейную функцию Z.Если все коэффициенты при переменных в этой формуле положительны, то мы нашли оптимальное решение: оно получится, если все свободные переменные положить равными нулю. Если среди коэффициентов при переменных есть отрицательные, то процедура улучшения решения продолжается: система вновь разрешается относительно других базисных переменных, и так далее, пока не будет найдено оптимальное решение, обращающее функцию Z в минимум.

Пример 2. Пусть имеется задача линейного программирования с ограничениями-неравенствами:


-5x1 -x2 +2x3 ≤2;

-x1 +x3 +x4 ≤5; (2.5)

-3x1 +5x4 ≤7.

Требуется минимизировать линейную функцию

Z=5x1 -2x3

Приводя неравенства к стандартному виду (≥0) и вводя добавочные переменныеy1 ,y2 ,y3 переходим к условиям-равенствам:


y1 =5x1 +x2 -2x3 +2

y2 =x1 -x3 -x4 +5 (2.5)

y3 =3x1 -5x4 +7

Число переменных (n = 7) на 4 превышает число уравнений (т = 3). Значит, четыре переменные могут быть выбраны в качестве свободных.

Пусть в качестве свободных переменных выступаютx1 ,x2 ,x3 ,x4 . Положим их равными нулю и получим опорное решение:

x1 =x2 =x3 =x4 =0;

y1 =2, y2 =5, y3 =7.

При этих значениях переменных Z= 0.

Это решение не оптимально, поскольку в линейной функции Z коэффициент приx3 отрицателен. Значит, увеличиваяx3 можно уменьшить Z.

Попробуем увеличиватьx3 .Из выражений (2.5) видно, что вy1 и y2 переменнаяx3 входит с отрицательным коэффициентом, значит, при увеличенииx3 соответствующие переменные могут стать отрицательными.

Определим, какая из этих переменных (y1 илиy2 )раньше обратится в нуль при увеличенииx3 Очевидно, что этоy1 она станет равной нулю приx3 =1, а величинаy2 — только приx3 = 5.

Выбирается переменная у, и вводится в число свободных вместоx3 Чтобы разрешить систему (2.5) относительноx3 , y2 , y3 поступим следующим образом. Разрешим первое уравнение (2.5) относительно новой базисной переменнойx3 :

x3 =5/2*x1 +1/2*x2 -1/2*y1 +1

Это выражение подставляется вместоx3 во второе уравнение:

x3 =5/2*x1 +1/2*x2 -1/2y1 +1;

y2 =-3/2*x1 -1/2*x2 +1/2*y1 -x4 +4; (2.6)

y3 =3x1 -5x4 +7.

Что касается третьего уравнения, то оно, как не содержащееx3 не изменится. Система (2.2) приведена к виду со свободными переменнымиx1 , x2 , y1 , x4 и базиснымиx3 , y2 , y3 .

Положим теперь свободные переменные равными нулю. Функция приобретает значение Z=-2, что меньше (лучше), чем прежнее значение Z= 0.

Это решение все еще не оптимально, так как коэффициент приx2 в выражении (2.7) отрицателен, и переменнаяx2 может быть увеличена. Это увеличение, как это видно из системы (2.6), может сделать отрицательнойy2 (в первое уравнениеx2 входит с положительным коэффициентом, а в третьем — отсутствует).

Поменяем местами переменныеx2 и y2 — первую исключим

из числа свободных, а вторую — включим. Для этого разрешим второе уравнение (2.6) относительноx2 и подставимx2 в первое уравнение. Получим следующий вид системы (2.5):

x3 =x1 -y2 -x4 +5

y2 =-3x1 -2y2 +y1 -2x4 +8 (2.7)

y3 =3x1 -5x4 +7

Выразим Z через новые свободные переменные:

Z=3x1 +2y2 -y1 +2x4 -8+y1 -2=3x1 +2y2 +2x4 -10 (2.8)

Полагаяx1 =y1 =y2 =x4 =0 , получим Z = -10.

Это решение является оптимальным, так как коэффициенты при всех свободных переменных в выражении (2.8) неотрицательны. Итак, оптимальное решение ОЗ найдено (2.9):

x1 * =0, x2 * =8, x3 * =5, x4 * =0, y1 * =0, y2 * =0, y3 * =7. (2.9)

При таких значениях переменных линейная функция Z принимает минимальное значение (2.10):

Zmin =-10 (2.10)

Заметим, что в рассмотренном примере нам не пришлось искать опорное решение: оно сразу же получилось, когда мы положили свободные переменные равными нулю. Это объясняется тем, что в уравнениях (2.5) все свободные члены были неотрицательны и, значит, первое же попавшееся решение оказалось опорным. Если это окажется не так, можно будет прийти к опорному решению с помощью такой же процедуры обмена местами некоторых базисных и свободных переменных, повторно решая уравнения до тех пор, пока свободные члены не станут неотрицательными

2.4 Двойственная задача

Использование идей двойственности в сочетании с общей идеей симплекс-метода позволило разработать еще один метод решения задач ЛП - двойственный симплекс-метод. Впервые этот метод был предложен Лемке в 1954г. Решение задачи ЛП двойственным симплекс-методом сводится к отысканию оптимального плана прямой задачи последовательным переходом от одного базиса к другому.

Задача ЛП в канонической форме имеет вид:
максимизировать L(x) = сумма от j=1 до n (сjчj)
при условиях:
сумма от j=1 до n (аjXj)=bv, (v=1,2,....m)
или
сумма от j=1 до n (АjXj)=b, xj>=0, j=1,2,...n

Составим двойственную задачу по условиям прямой задачи и определим области допустимых решений ДП:
Прямая задача Двойственная задача


maxZ=x1 -3x3 -3x4 -MR1 -MR2

y1 : x1 +2x3 -2x4 +x5 =4

y2 : 3x1 -4x3 +4x4 +R1 =11

y3 : x1 +x3 -x4 -x6 +R2 =0

minW=4y1 +12y2

x1 : y1 +3y2 +y3 ≥1

x3 : 2y1 -4y2 +y3 ≥-3

-2y1 +4y2 -y3 ≤3(1)

X4 : -2y1 +4y2 -y3 ≥3 (2)

X5 : y1 ≥0

X6 : -y3 ≥0 => y3 ≤0

R1 : y2 ≥-M

R2 : y3 ≥-M
Итак, получено: y1 ≥0,y2 ≤≥0 ,y3 ≤0.


2. Приведём запись двойственной задачи к канонической форме. На основании полученных ОДР двойственных переменных введём необходимые подстановки:y2 =y4 -y5 ; y3 =-ỹ3; 3 ,y4 ,y5 ≥0
Для удобства решения свернём ограничения (1) и (2) в одно со знаком равенства, а также введем в ограничения и целевую функцию избыточные, остаточные и искусственные переменные.

minW=4y1 +12y4 -12y5 +MR1 +MR2

y1 +3y4 -3y5 -ỹ3 -y6 +R1 =1 (3)

-2y1 +4y4 -4y5 +ỹ3 +R2 =3 (4)


3. Решим ДЗ симплекс методом:
Из (3) выразим: R1 =1-y1 -3y4 +3y5 +ỹ3 +y6
Из (4) выразим:R2 =3+2y1 -4y4 +4y5 -ỹ3

W+y1 (-4-M)+y4 (-12+7M)+y5 (12-7M)-My6 =4M

Создаём симплекс-таблицы:

Таблица 2.2 – симплекс-таблица №1

W y1 y4 y5 3 y6 R1 R2 ПЧ
W 1 -4-M 7M-12 12-7M 0 -M 0 0 4M
R1 0 1 3 -3 -1 -1 1 0 1
R2 0 -2 4 -4 1 0 0 1 3

B-1 (0)=B(0)=


Таблица 2.3 – симплекс-таблица №2

W y1 y4 y5 3 y6 R1 R2 ПЧ
W 1 -10/3M 0 0 7/3M-4 4/3M-4 -7/3M+4 0 5/3M+4
y4 0 1/3 1 -1 -1/3 -1/3 1/3 0 1/3
R2 0 -10/3 0 0 7/3 4/3 -4/3 1 5/3

B-1 (1)= B(1)=

Таблица 2.4 – симплекс-таблица №3

W y1 y4 5 3 y6 R1 R2 ПЧ
W 1 -40/7 0 0 0 -12/7 -7/3M+4 -M+12/7 48/7
y4 0 -1/7 1 -1 0 -1/7 1/3 1/7 4/7
3 0 -10/7 0 0 1 4/7 -4/3 -3/7 5/7

Симплекс-таблица №3 – оптимальная, т. к. коэффициенты приНБП≥0
minW=48/7, maxZ=minW=48/7,

y1 * =0, y2 * =y4 * -y5 * =4/7, y3 * =-5/7

Двухфазовый симплекс метод, иначе называют методом искусственного базиса:

Если в условии задачи линейного программирования не все ограничения представлены неравенствами типа «≤», то далеко не всегда нулевой вектор будет допустимым решением. Однако каждая итерация симплекс-метода является переходом от одной вершины к другой, и если неизвестно ни одной вершины, алгоритм вообще не может быть начат.

Процесс нахождения исходной вершины не сильно отличается от однофазного симплекс-метода, однако может в итоге оказаться сложнее, чем дальнейшая оптимизация. Из изложенного выше не прозвучало отчетливо почему если ограничения отличается от <= не всякий 0-вектор будет допустимым решением. В самом деле пусть i - уравнение имеет вид Ai1X1+...AinXn>=Bi но просто можно изменить знаки записав -Ai1X1- ... AinXn<=-Bi и тем самым привести все неравенства к канонической форме. Это было бы нельзя сделать если бы на вектор B было наложено условие неотрицательностиBi>=0 Но в формулировке выше ограничения вектор B отсутствуют. (это очевидная неточность для теоретической статьи в энциклопедии, где все предпосылки должны формулироваться полно) Если бы все было так просто и легко, непонятно зачем изобретали двухфазный метод... Кроме того по этой же причине классический симплекс метод не годится для решения задачи Min F (точнее не годится в случае положительности всех коэфф целевой функции, т.к. тогда метод не сделает ни одной итерации).


ІІІ КОМПЬЮТЕРНАЯ РЕАЛИЗАЦИЯ СИМПЛЕКС-МЕТОДА ПРИ РЕШЕНИИ ЗАДАЧИ ЛИНЕЙНОГО ПРОГРАММИРОВАНИЯ

3.1 описание программного продукта

Методы линейного программирования оказались весьма эффективными для решения задач из различных областей человеческой деятельности. Исключительно важное значение приобретает использование таких методов и средств при решении задач оптимального проектирования, в которых необходимо учитывать огромное количество ограничивающих факторов, что связано с большим объемом вычислений. Разработанный программный комплекс позволяет решать следующие задачи:

• порождение начального базисного допустимого решения;

• поиск оптимального плана и экстремума нецелочисленной задачи линейного программирования;

• поиск оптимального плана и экстремума полностью целочисленной задачи линейного программирования;

• поиск оптимального плана и экстремума частично целочисленной задачи линейного программирования;

При проектировании был использован принцип модульного программирования, что упрощает отладку программы и позволяет расширять ее функциональные возможности. Алгоритмическая часть программы имеет модульно-иерархическую структуру, в которой каждый модуль является самостоятельной частью программы и взаимодействует с другими модулями в порядке, установленном разработчиками. Методы решения задач линейной оптимизации, реализованные в программно-алгоритмическом комплексе, основаны на построении симплекс-таблиц, поэтому в структуре программы все алгоритмические модули связаны с модулем, организующим решение задачи линейного программирования симплекс-методом. Входными данными для этого модуля является целевая функция с указанием типа экстремума (максимум или минимум) и ограничения, накладываемые на управляемые переменные. Ограничения задаются в виде уравнений или неравенств. Далее управление передается второму модулю, где формируется начальное допустимое базисное решение. Второй, третий и четвертый модули на каждой итерации реализуемого метода вызывают модуль построения симплекс-таблиц, которому они передают текущий результат. Связь между модулями организована через внешние структуры данных. Так, например, для задания линейного критерия оптимальности, вектора управляемых переменных, вектора ограничений и матрицы ограничений используются одномерные и двумерные статические массивы, а симплекс-таблица в памяти ЭВМ представлена как двумерный динамический массив, способный изменять свою размерность, удаляя или добавляя строки и столбцы к симплекс-таблице.

Рассмотрим особенность функционирования программного комплекса. Для организации диалога с пользователем применяется стандартный графический интерфейс Windows, построенный на основе библиотеки визуальных компонентов VCL (VisualComponentLibrary), поставляемой вместе с пакетом Delphi. При разработке программы использовалась MDI-технология (MultipleDocumentInterface – многодокументный пользовательский интерфейс), что позволяет пользователю работать сразу с несколькими задачами линейного программирования. В программе реализована активная форма диалога, позволяющая выбирать режимы: расчет, просмотр и редактирование информации, получение справки и т.д.

Главное меню содержит следующие пункты: файл, правка, вид, вычисления, окно, справка. Все пункты главного меню вызывают подменю. В начале работы программы некоторые пункты запрещены и становятся разрешенными только по мере выбора других пунктов меню (например, меню «Правка», «Вычисления» и т. д.).

В программе предусмотрена возможность настройки параметров задачи: максимизация или минимизация; выбор опции, позволяющей просматривать промежуточные результаты итераций; ограничения количества итераций; установка размерности задачи т.п.

3.2 Тестирование программного продукта

Рисунок 3.1 – Поиск максимизирующего прибыль плана производства

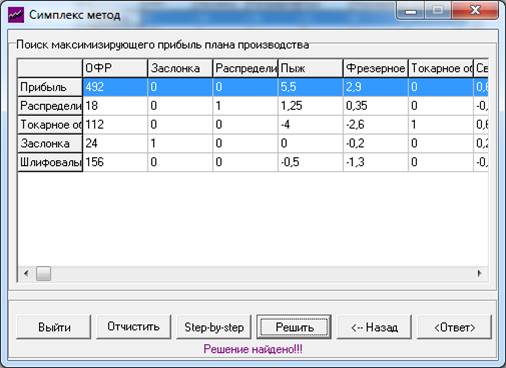

Рисунок 3.2 - Поиск максимизирующего прибыль плана производства

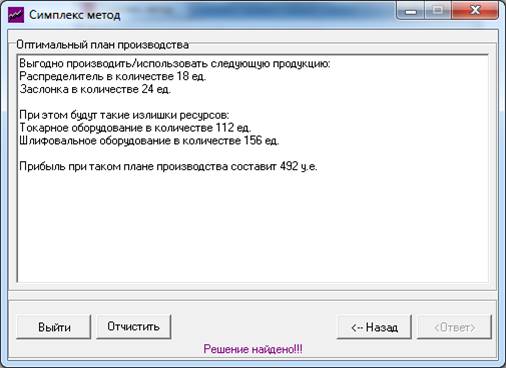

Рисунок 3.3 – Оптимальный план производства

ЗАКЛЮЧЕНИЕ

Описанная в курсовой работе задача линейного программирования и методы ее решения – только отдельный пример огромного множества задач линейного программирования.Особенностью задач линейного программирования является то, что экстремума целевая функция достигает на границе области допустимых решений. Классические же методы дифференциального исчисления связаны с нахождением экстремумов функции во внутренней точке области допустимых значений. Линейное программирование представляет собой наиболее часто используемый метод оптимизации. Линейное программирование является одной из основных частей того раздела современной математики, который получил название математического программирования.Задачи линейного программирования решаются несколькими методами:1. графический метод;2. симплекс-метод;3. двойственный симплекс-метод.При построении симплексного метода предполагалось, что все опорные планы невырожденные, что обеспечивало получение оптимального плана за конечное количество шагов. В случае вырожденного плана вычисления производят аналогично, но в этом случае возможен возврат к старому базису, что приводи к так называемому зацикливанию.В основу модифицированного симплекс – метода положены такие особенности линейной алгебры, которые позволяют в ходе решения задачи работать с частью матрицы ограничений. Иногда метод называют методом обратной матрицы. В целом, метод отражает традиционные черты общего подхода к решению задач линейного программирования, включающего в себя канонизацию условий задачи, расчёт симплекс-разностей, проверку условий оптимальности.

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1 Акулич И.Л. Математическое программирование в примерах и задачах: учеб.пособие для ВУЗов / И. Л. Акулич. – М.: Высшая школа, 1986.

2 Гончаров Е. Н. Исследование операций. Примеры и задачи: учеб.пособие / Е. Н. Гончаров, А. И. Ерзин, В. В. Залюбовский. –Н.: Гос. ун-т. Новосибирск, 2005.

3 Павлова Т. Н. Линейное программирование: учеб.пособие / Т. Н. Павлова, О. А. Ракова. – Д.: 2002.

4 БерюховаТ.Н.Банк производственных задач в расчетах на ЭВМ: учебное пособие. – Тюмень.: ТюмИИ, 1992. – 124с.
Карманов В.Г. Математическое программирование: учебное пособие для студентов вузов. – М.: Физматлит, 2001. – 264с.

5 Кузнецов А.В. Математическое программирование: учебное пособие для вузов. – М.: Высшая школа, 1976. – 352с.

6 Мочалов И.А. Нечеткое линейное программирование. // Промышленные АСУ и контроллеры. – 2006. - № 10. – с.26-29.

7 Пашутин С.Оптимизация издержек и технология формирования оптимального ассортимента. // Управление персоналом. – 2005. - №5. – с.20-24.

8 Жиглявский А.А., Жилинкас А.Г. Методы поиска глобального экстремума. — М.: Наука, Физматлит, 1991.

9 Карманов В.Г. Математическое программирование = Математическое программирование. — Изд-во физ.-мат. литературы, 2004.

10 Корн Г., Корн Т. Справочник по математике для научных работников и инженеров. — М.: Наука, 1970. — С. 575-576.

11 Сайт http://ru.wikipedia.org/wiki

12 Сайт http://revolution

13 Сайт http://fessagicadif.web44.net
