Реферат: Методы синтеза и оптимизации

МИHИСТЕРСТВО ОБРАЗОВАHИЯ И НАУКИ УКРАИHЫ

ДОHБАССКАЯ ГОСУДАРСТВЕHHАЯ МАШИHОСТРОИТЕЛЬHАЯ АКАДЕМИЯ

Кафедра компьютерных информационных технологий

Контрольная работа №1, 2

по дисциплине

«Методы синтеза и оптимизации»

Выполнила

студентка группы ИТ 99-1з Александрова А.Н

Проверила

Веремей О.В.

Краматорск 2002


Задание 1

ПРОГРАММИРОВАНИЕ ЧИСЛЕННЫХ МЕТОДОВ ОДНОМЕРНОЙ ОПТИМИЗАЦИИ

Цель задания: закрепить теоретические сведения и приобрести практические навыки разработки алгоритмов и программ для нахождения экстремальных значений функции одной переменной методом перебора с применением ЭВМ.

Найти максимум и минимум функции при изменении аргумента от -4 до 3 с точностью 0,0001. Функция достигает максимума при меньших значениях аргумента. Постройте график функции.

Исходные данные приведены в таблице 1.

Таблица 1

Номер варианта A B С D
6 1,5 0,4 -5,6 -10,8


Рисунок 1 – блок-схема метода

Решение задачи на ЭВМ с графиком исследуемой функции

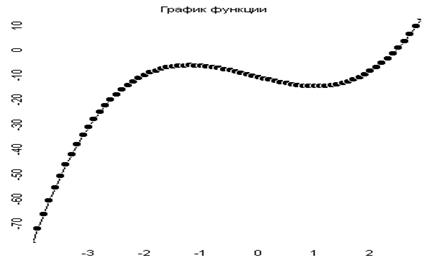

На рисунке 2 изображено решение задачи на ЭВМ с графиком функции.


Рисунок 2- результаты работы программы, график функции

Краткие выводы по работе

Задача решена методом последовательного равномерного перебора с уточнением, т.е. вначале проводится поиск с большим шагом, а при нахождении экстремума поиск повторяется в зоне экстремума с уменьшенным шагом.

Программареализующаяалгоритм

:


procedure TForm1.SpeedButton1Click(Sender: TObject);

var a,b,c,d,e,y,Ymax,Xmax,

x0,X,Xk,Xmin,Ymin,h,k :real;

i,n,count :integer;

status :integer; // 0-убывание, 1-возрастание

label l1;

Function MOO(x:real):real;

begin

result:=a*x*x*x + b*x*x + c*x + d;

end;

begin

Form1.Series1.Clear;

try // ввод начальных условий

withform1 do

begin

LabelXmin.Caption:='Xmin = 0';

LabelYmin.Caption:='Ymin = 0';

LabelXmax.Caption:='Xmax = 0';

LabelYmax.Caption:='Ymax = 0';

end;

a:=strtofloat(form1.Edit1.Text);

b:=strtofloat(form1.Edit2.Text);

c:=strtofloat(form1.Edit3.Text);

d:=strtofloat(form1.Edit4.Text);

e:=strtofloat(form1.Edit5.Text);

h:=strtofloat(form1.Edit6.Text);

x0:=strtofloat(form1.Edit7.Text);

xk:=strtofloat(form1.Edit8.Text);

k:=10;

Ymin:=1000000000;

Ymax:=-10000000000;

status:=1;

count:=1;

except

showMessage('Неправильно введены начальные условия');

end;

l1: n:=trunc((xk-x0)/h)+1;

x:=x0;

for i:=1 to n do

begin

y:=MOO(x);

case status of

0: if y<Ymin then

begin

Ymin:=y;

Xmin:=x;

X:=x+h;

end;

1: if Y>Ymax then

begin

Ymax:=y;

Xmax:=x;

X:=x+h;

end;

end;

end;

if count <= 2 then

if h <= e then

begin

with form1 do // вывод результата

begin

LabelXmin.Caption:='Xmin = '+floatTostr(Xmin);

LabelYmin.Caption:='Ymin = '+floatTostr(Ymin);

LabelXmax.Caption:='Xmax = '+floatTostr(Xmax);

LabelYmax.Caption:='Ymax = '+floatTostr(Ymax);

end;

status :=(status+1) mod 2; //Следующий экстремум

count:=count+1;

x0:=Xmin;

xk:= strtofloat(form1.Edit8.Text);

h:=strtofloat(form1.Edit6.Text);

goto l1;

end

else

begin

x0:=Xmin-h;

xk:=Xmin+h;

h:=h/k;

goto l1;

end;

x:=strtofloat(form1.Edit7.Text);

while x < strtofloat(form1.Edit8.Text) do

begin

y:=MOO(x);

form1.Series1.AddXY(x,y);

x:=x+0.1;

end;

end;



Задание 2

РЕШЕНИЕ ОДНОМЕРНЫХ ЗАДАЧ ОПТИМИЗАЦИИ МЕТОДАМИ ПОСЛЕДОВАТЕЛЬНОГО ПОИСКА

Цель задания: приобрести практические навыки разработки алгоритмов и программ для решения одномерных задач оптимизации методами последовательного поиска: дихотомии и золотого сечения.

Индивидуальное задание

Найти минимум функции f(x) на промежутке [a,b] с точностью . Исходные данные и номера вариантов приведены в таблице 2. Построить график минимизируемой функции.

Найдите минимум функции на промежутке [a,b] c точностью ε = 10-4 , методом «золотого сечения»постройте график минимизируемой функции.

Блок-схема метода «Золотого сечения» представлена на рисунке3.


Рисунок 3 – Блок-схема метода «Золотого сечения»

На рисунке 4 изображено решение задачи на ЭВМ и график минимизируемой функции.

Вывод: Методы последовательного поиска строятся в предположении унимодальности функции на заданном интервале. Исходя из свойств, унимодальности строится такая стратегия последовательного поиска экстремальной точки Х*, при которой любая пара вычислений f(x) позволяет сузить область поиска (интервал неопределённости).

Процедураминимизациифункции:


procedure TForm1.SpeedButton2Click(Sender: TObject);

label l2;

Var a,b,e,x,x1,x2,y,y1,y2,Xmin,Ymin :real ;

n :integer;

t:string;

Function f(x:real):real;

begin

f:=tan(x)+exp(-x)+x;

{ f:=x*x+sin(x);}

end;

begin

Form1.Series1.Clear;

try // ввод начальных условий

a:=strtofloat(form1.Edit9.Text);

b:=strtofloat(form1.Edit10.Text);

e:=strtofloat(form1.Edit11.Text);

except

showMessage('Неправильно введены начальные условия');

end;

x1:=a+0.382*(b-a); x2:=b-0.382*(b-a);

y1:=f(x1); y2:=f(x2);

n:=1;

l2: n:=n+1;

if y1<= y2 then

begin

b:=x2;

if (b-a) >= e then

begin

x2:=x1;

x1:=a+0.382*(b-a);

y2:=y1;

y1:=f(x1);

goto l2;

end;

end

else

begin

a:=x1;

if (b-a)>=e then

begin

x1:=x2;

x2:=b-0.382*(b-a);

y1:=y2;

Y2:=f(x2);

goto l2;

end;

end;

Xmin:=(a+b)/2;

Ymin:=f(Xmin);

str(Xmin:10:4,t);

form1.Label20.Caption:='Xmin = '+t;

str(Ymin:10:4,t);

form1.Label21.Caption:='Ymin = '+t;

form1.Label22.Caption:='n = '+Inttostr(n);

x:=strtofloat(form1.Edit9.Text);

while x < strtofloat(form1.Edit10.Text) do

begin

y:=f(x);

form1.Series1.AddXY(x,y);

x:=x+0.1;

end;

end;



Задание 3

ГРАДИЕНТНЫЕ МЕТОДЫ РЕШЕНИЯ МНОГОМЕРНЫХ ЗАДАЧ ОПТИМИЗАЦИИ

Цель задания: закрепить теоретические сведения и приобрести практические навыки поиска безусловного экстремума функции многих переменных градиентным методом.

Индивидуальное задание

Найдите минимум функции методом наискорейшего спуска, выбрав начальную точку .Дать геометрическую иллюстрацию решения задачи.

Решение

1) В точке f(X0 ) = = -14,5

Вычислим координаты градиента функции в точке Х0 :

.

Поскольку , то Х0 не является точкой экстремума

2) Переместимся изХ0 вдоль градиента - в новую точкуХ1 по формуле:

т.е. .

Для определения координат точки Х1 нужно выбрать значение шага . Получим :

Из соотношения (,)=0 имеем:

(-3-3)(-3)+(1+)=10+10=0

откуда =


Задание 4

ПРИМЕНЕНИЕ ГРАДИЕНТНЫХ МЕТОДОВ ДЛЯ ОПТИМИЗАЦИИ НА ЭВМ МАТЕМАТИЧЕСКИХ МОДЕЛЕЙ ОБЪЕКТОВ

Цель задания: приобрести практические навыки разработки алгоритмов и программ оптимизации математических моделей градиентным методом.

Индивидуальное задание

Найдите минимум функции f(x1,х2) методом наискорейшего спуска, выбрав в качестве начальной точки сначала Хо, а затем точку из противоположного квадраниа. Сравните число итераций. Для определения оптимального шага путём одномерной минимизации вдоль антиградиентного направления примите метод дихотомии в программе, предусмотрите отрисовку траектории наискорейшего спуска.

, при Хо(2,4).

Блок-схема алгоритма решения изображена на рисунке 5



Рисунок 5- блок-схема алгоритма решения методом наискорейшего спуска


Результаты работы программы.

Рисунок 6- Решение задачи на ЭВМ и траектория поиска оптимальных значений (при Хо(2,4))

Рисунок 7 Решение задачи на ЭВМ и траектория поиска оптимальных значений (при Хо(-2,-4))

Вывод: Особенностью метода наискорейшего спуска является то, что поиск решения выполняется с оптимальным шагом, который рассчитывается с помощью одномерной минимизации функции. Градиенты в двух соседних точках ортогональны и поэтому траектория к оптимальному решению в виде зигзага с поворотом под прямым углом. При Хо(2,4) количество итераций – 5, а при Хо(-2,-4) количество итераций уменьшилось до 4,а значение целевой функции осталось прежним – F(x)=0,61370564.
Листинг подпрограммы метода.

unitOpt1_4;

interface

uses

Messages, SysUtils, Graphics, Forms, Dialogs;

const n=2;

type Artype =array[1..n] of real;

Funop=function(xi:Artype):real;

ProcMin=Procedure(a,b,e:real; var xm,ym:real);

type

TForm2 = class(TForm)

private

public

procedure Optimiz(k: integer);

end;

var

Form2: TForm2;

Nmax,prn,NN:integer;

e,Fopt:real;

X0,G:artype;

f1:funop;

Pmin:ProcMin;

kAntGrad:real;

function model1(x: Artype): real;

implementation

uses Main,UnitGraph;

// Подпрограммавычислениязаданнойфункции

function model(x:Artype):real;

begin

model:= exp(x[1])+sqr(x[2])-2*x[1];

end;

{main program}

procedure Grad(n: integer; e: real; x: artype; var g: Artype;

F: Funop);

Var i:integer; fp,fo:real;

begin

for i:=1 to n do

begin

x[i]:=x[i]+e;

fp:=F(x);

x[i]:=x[i]-2*e;

fo:=F(x);

x[i]:=x[i]+e;

g[i]:=(fp-fo)/2/e;

end;

end;

procedure Opgrad(n: integer; e: real; var xk: Artype; Nmax: integer;

prn: byte; var Fopt: real; var nn: integer; F: Funop);

Label 1;

Var dk:Artype;//Градиент

od{нормавектор-градиента},

lambda{шаг},s,sf:real;

i:integer;

Function FF(x:real):real;

Var i:integer;

begin

for i:=1 to n do

xk[i]:=xk[i]+abs(x)*dk[i]/od;

FF:=F(xk);

for i:=1 to n do

xk[i]:=xk[i]-abs(x)*dk[i]/od;

end;

Procedure Min(a0,b0,e:real; Var xm,ym:real);// Метод Дихотомии

Label 1,2;

Var x1,x2,y1,y2,delta,a,b:real;

k,n:integer;

begin

a:=a0; b:=b0;

delta:=e/2;

1: n:=2*k;

x1:=(a+b-delta)/2;

x2:=(a+b+delta)/2;

y1:=ff(x1); y2:=ff(x2);

if y1<=y2 then b:=x2

else a:=x1;

if (b-a)<e then

begin

xm:=(a+b)/2;

ym:=ff(xm);

end

else

begin

k:=k+1;

goto 1

end;

end;

{main prcvedure}

BEGIN

nn:=0; lambda:=0;

if prn=0 then

begin

for i:=1 to n do

form1.ListBox1.Items.Add('x'+inttostr(i)+'='+Floattostr(xk[i])+' ');

form1.ListBox1.Items.Add(#13 + 'Целевая функция = '+ Floattostr(F(xk))+#13);

end;

repeat

Grad(n,e/2,xk,dk,F);

for i:=1 to n do

dk[i]:=-dk[i]; sf:=F(xk);

if prn=1 then

begin

form1.ListBox1.Items.Add('Итерация №'+inttostr(nn)+ #13 +' Шаг = '+Floattostrf(lambda,ffGeneral,8,5) );

form1.ListBox1.Items.Add('Текущая точка ');

for i:=1 to n do

begin

form1.ListBox1.Items.Add('X'+inttostr(i)+'='+floattostrf(xk[i],ffGeneral,8,5));

formGraph.imGraph.Canvas.LineTo(round( mx* xk[1]+ Sx),round( -my* xk[2]+ Sy));

end;

form1.ListBox1.Items.Add(#13+'Текущий антиградиент');

for i:=1 to n do

form1.ListBox1.Items.Add('g'+inttostr(i)+'='+Floattostrf(dk[i],ffGeneral,8,5)+' ');

form1.ListBox1.Items.Add(' Целевая функция F = '+Floattostrf(sf,ffGeneral,8,5));

form1.ListBox1.Items.Add('-------------------------------------------');

end;

od:=0;

for i:=1 to n do

od:=od+sqr((dk[i]));

od:=sqrt(od); if od<e then goto 1;

nn:=nn+1;

if nn>Nmax then

begin

nn:=nn-1;

showmessage('Минимум не найден !!!'+ #13+' Необходимое числоитераций больше выделенного ресурса'+Inttostr(Nmax));

Fopt:=F(xk);

Exit

end;

Min(0,10,e,lambda,s);

for i:=1 to n do

xk[i]:=xk[i]+lambda*dk[i]/od;

Until(lambda<e);

1: Fopt:=F(xk);

with form1.ListBox1.Items do

begin

Add(' Оптимальные значения за '+inttostr(nn)+' итерации');

for i:=1 to n do

Add('X'+inttostr(i)+'*'+'='+floattostrf(xk[i],ffGeneral,8,5));

Add(' Целевая функция F(X*) = '+Floattostrf(fopt,ffGeneral,8,5));

end;

end;

function model1(x: Artype): real;

begin

end;

procedure TForm2.Optimiz(k: integer);

begin

try // вводначальныхусловий

with form1 do

begin

X0[1]:=strtofloat(form1.Edit12.Text);

X0[2]:=strtofloat(form1.Edit13.Text);

end

except

showMessage('Неправильно введены начальные условия');

end;

with FormGraph do //координатная плоскость

begin

{Установка максимума и минимума функции}

Xb:=-abs(X0[1])-5; Xe:=abs(X0[1])+5; Ymin:=-abs(X0[2])-5;Ymax:=abs(X0[2])+5;

GrafOrt;

end;

Nmax:=500; e:=0.00001;prn:=1;

formGraph.imGraph.Canvas.Pen.Color:=clRed;

formgraph.imGraph.Canvas.Pen.Width:=2;

formgraph. imGraph.Canvas.TextOut(round( mx* x0[1]+ Sx),

round( -my* x0[2]+ Sy),'0');

formGraph.imGraph.Canvas.MoveTo(round( mx* x0[1]+ Sx),round( -my* x0[2]+ Sy));

F1:=Model;

Grad(n,0.1,X0,g,f1);

Opgrad(n,e,X0,Nmax,prn,fopt,NN,f1);

formgraph.imGraph.Canvas.Pen.Width:=1;

end;

end.



Задание 5

МЕТОДЫ НУЛЕВОГО ПОРЯДКА РЕШЕНИЯ МНОГОМЕРНЫХ ЗАДАЧ ОПТИМИЗАЦИИ

Цель задания: приобрести практические навыки разработки алгоритмов и программ оптимизации многомерных функций методами ненулевого порядка, в частности методом прямого поиска.


Рисунок 8 – блок-схема подпрограммы циклического изменения координат базисной точки



Рисунок 9 – Блок-схема метода прямого поиска

Индивидуальное задание.

Найдите минимум функции методом прямого поиска, выбрав в Хо(3, -1, 2), а потом Хо(-3, 1, -2).

Алгоритм с помощью которого проводилась оптимизация функции изображена на рисунках 8, 9 в виде блок-схем.

Решение задачи на ЭВМ.

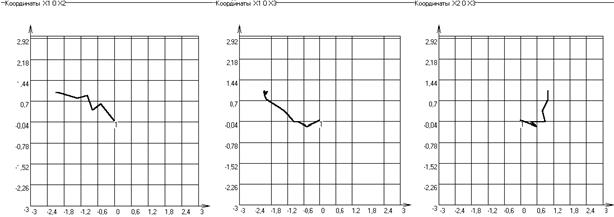

На рисунках 10, 11 изображены результаты оптимизации на ЭВМ при различных начальных условиях

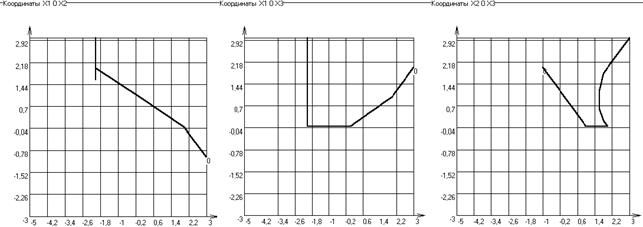

Рисунок 10 – результаты и траектория движения базиса при Хо(3, -1, 2)

Рисунок 11 – результаты при Хо(-3,1, -2)

Вывод: В ходе работы при изменении начальных условий было выявлено, что приближение начальных условий к оптимальным значениям количество итераций значительно уменьшается.
Листингподпрограммы

procedure Poisk(n:integer; zb:Artype; delta:real;

Var z1:Artype; Var w:real;

Var l:integer; F:Funop);

Var

z:Artype; i:integer; y:real;

begin

w:=f(zb);

z:=zb; z1:=zb; l:=0;

for i:=1 to n do

begin

z[i]:=zb[i]+delta; y:=f(z);

if y<w then

begin

z1[i]:=z[i]; l:=l+1; w:=y

end

else begin

z[i]:=zb[i]-delta; y:=f(z);

if y<w then

begin

z1[i]:=z[i]; l:=l+1; w:=y

end

end;

end;

w:=f(z1);

end;

procedure MyClass.OptPoisk(n,m:integer;

delta,eps:real; xo:Artype; Var xb:Artype;

Var Yopt:real; Var ip:integer; F:Funop);

Label 6,7,10;

Var x1,x2,x3:Artype;

d,wo,y1,y2,y3:real; i,l:integer;

a,b:string;

Procedure Outt(x:Artype; y:real);

Var i:integer;

begin

for i:=1 to n do

begin

str( x[i]:8:3,a); str(y:9:3,b);

form1.ListBox2.Items.Add('X'+inttostr(i)+'='+a);

with formgraph do

begin

imGraph.Canvas.Pen.Color:=clRed;

imgraph.Canvas.LineTo(round( mx* x[1]+ Sx),

round( -my* x[2]+ Sy));

imGraph1_3.Canvas.Pen.Color:=clBlue;

imgraph1_3.Canvas.LineTo(round( mx* x[1]+ Sx),

round( -my* x[3]+ Sy));

imGraph2_3.Canvas.Pen.Color:=clBlack;

imgraph2_3.Canvas.LineTo(round( mx* x[2]+ Sx),

round( -my* x[3]+ Sy));

end;

end;

str(y:9:1,b);

form1.ListBox2.Items.Add('--------------------- F='+b+'-----------');

end;

Begin

f:=model;

d:=delta;

wo:=f(xo);

ip:=0;

with formGraph do

begin

imGraph.Canvas.Pen.Width:=2;

imGraph1_3.Canvas.Pen.Width:=2;

imGraph2_3.Canvas.Pen.Width:=2;

for i:=1 to n do

begin //Перовначальнуюточку

imGraph.Canvas.TextOut(round( mx* xo[1]+ Sx),

round( -my* xo[2]+ Sy),inttostr(ip));

imGraph.Canvas.MoveTo(round( mx* xo[1]+ Sx),

round( -my* xo[2]+ Sy));

imGraph1_3.Canvas.TextOut(round( mx* xo[1]+ Sx),

round( -my* xo[3]+ Sy),inttostr(ip));

imGraph1_3.Canvas.MoveTo(round( mx* xo[1]+ Sx),

round( -my* xo[3]+ Sy));

imGraph2_3.Canvas.TextOut(round( mx* xo[2]+ Sx),

round( -my* xo[3]+ Sy),inttostr(ip));

imGraph2_3.Canvas.MoveTo(round( mx* xo[2]+ Sx),

round( -my* xo[3]+ Sy));

end;

end;

Outt(xo,wo);

xb:=xo;

10: Poisk(n,xb,d,x1,y1,l,F);

ip:=ip+1;

if l=0 then goto 6;

7: for i:=1 to n do

x2[i]:=2*x1[i]-xb[i];

y2:=f(x2);

Poisk(n,x2,d,x3,y3,l,F);

ip:=ip+1;

if ip>m then

begin

ShowMessage('Число итераций > '+inttostr(m)+#13+'Минимум не найден!!!');

xb:=x3;

Yopt:=f(xb);

Exit

end;

if y3<y1 then

begin

xb:=x1; wo:=f(xb);

Outt(xb,wo);

x1:=x3; y1:=y3;

goto 7

end

else

begin

xb:=x1; wo:=f(xb);

Outt(xb,wo);

goto 10

end;

6: if d>=eps then

begin

d:=d/5;

goto 10

end

else Yopt:=f(xb);

form1.ListBox2.Items.Add('Число итераций - '+InttoStr(ip));

for i:=1 to n do

begin

str( xb[i]:8:3,a);

form1.ListBox2.Items.Add('X'+inttostr(i)+'опт'+'='+a);

end;

form1.listbox2.Items.Add('Минимум - '+FloatToStr(opt1_5.Yopt));

end;

function model(x:Artype): real;

begin

model:={25*sqr(x[1]+3)+4*sqr(x[3]-4)+10*sqr(x[1]-x[2])+10;}

{3*sqr(x[1]-4)+50*sqr(x[2]-3)+16*sqr(x[1]-x[3])+12;}

16*sqr(x[1]+2)+4*sqr(x[2]-3)+5*sqr(x[3]-x[2])-8;

end;



Задание 6

МЕТОДЫ СЛУЧАЙНОГО ПОИСКА РЕШЕНИЯ МНОГОМЕРНЫХ ЗАДАЧ ОПТИМИЗАЦИИ

Цель задания: приобрести практические навыки поиска на ЭВМ условного экстремума функций многих переменных методом случайного поиска с пересчетом.

Индивидуальное задание.

Найдите минимум функции методом случайного поиска, выбрав начальной точкой Хо(0, 0, 0) при изменении аргументов Xi в пределах [ai, bi]. Предусмотрите отрисовку поиска минимума в координатах x1Ox2, x1Ox3, x2Ox3.

Проведите сравнительный анализ по числу вычислений функции задавая параметр М=10, 15, 20 при шаге Н=20 и, задавая Н=0,5; 1; 2 при М=15

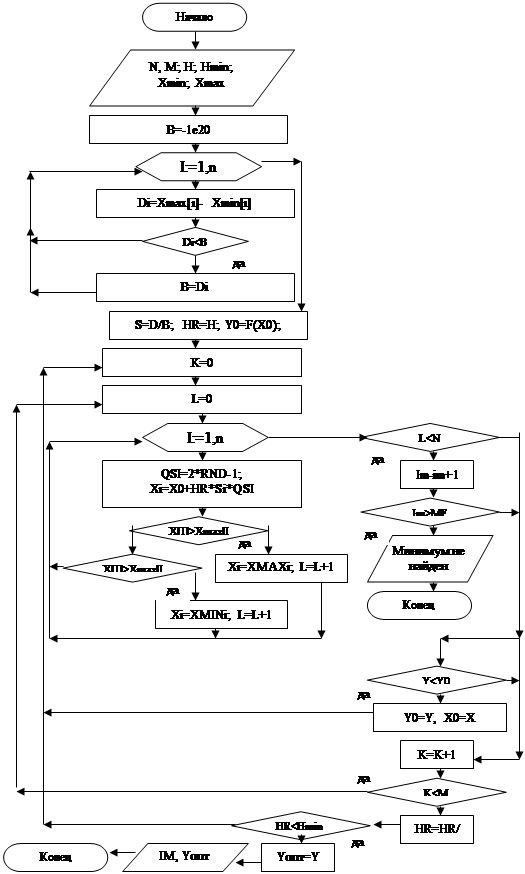

Рисунок 12 – блок-схема метода случайного поиска с перечётом.

Рисунок 13 решение задачи на ЭВМ и траектория поиска оптимальных значений функции

Результаты работы программы изображены на рисунке 13.

Вывод: в основе метода случайного поиска лежит внесение элементов случая в процедуру формирования пробных точек, которые используются для определения направления поиска. Данный метод эффективен для функций с большим количеством переменных, так как ограничивается количество вычислений функции за счёт нахождения антиградиентного направления с помощью пробных точек.

Листинг подпрограммы метода


unitOpt1_6;

interface

uses

Dialogs, SysUtils,Graphics;

Const n=3;

Type Artype=array[1..n] of real;

Funop=function(xi:Artype):real;

type MyClass=class

public

procedure slpoisk(n,m,mf:integer;

h,hmin:real; xmin,xmax:Artype;

Var xo:Artype; Var Yopt:real; F:Funop);

end;

var opt6:MyClass;

var

F:FUNOP;

i,m,mf,im:integer;

h,hmin:real;

xmin,xmax:Artype;

xo,x:Artype;

Yopt:real;

function model(x:Artype): real;

implementation

uses main,unitGraph;

function model(x:Artype): real;

begin

model:={25*sqr(x[1]+3)+4*sqr(x[3]-4)+10*sqr(x[1]-x[2])+10;}

{10*sqr(x[1]-x[2])+4*sqr(x[1]-2)+25*sqr(x[3]+x[2])+8;}

16*sqr(x[1]+2)+4*sqr(x[2]-3)+5*sqr(x[3]-x[2])-8;

end;

procedure Myclass.slpoisk(n,m,mf:integer;

h,hmin:real; xmin,xmax:Artype;

Var xo:Artype; Var Yopt:real; F:Funop);

Label 9,10;

Var x,d,s:Artype; b,hr,y0,y,qsi:real; i,l,k:integer;

Procedure Outt(x:Artype; y:real; kod:integer);

Var i:integer;a,b,c:string;

begin

for i:=1 to n do

begin

str( x[i]:8:3,a); str(y:9:3,b);

form1.ListBox3.Items.Add('X'+inttostr(i)+

'='+a);

if (kod=1) then

with formgraph do

begin

imGraph.Canvas.Pen.Color:=clRed;

imgraph.Canvas.LineTo(round( mx* x[1]+ Sx),

round( -my* x[2]+ Sy));

imGraph1_3.Canvas.Pen.Color:=clBlue;

imgraph1_3.Canvas.LineTo(round( mx* x[1]+ Sx),

round( -my* x[3]+ Sy));

imGraph2_3.Canvas.Pen.Color:=clBlack;

imgraph2_3.Canvas.LineTo(round( mx* x[2]+ Sx),

round( -my* x[3]+ Sy));

end;

end;

caseKodof

0: c:='Начальная точка';

1: c:='Функция убывает';

2: c:='Пробннаяточка';

end;

form1.ListBox3.Items.Add('----------- '+c+' ------'+' F='+b);

end;

// main

begin

f:=model;

b:=-1e20;

for i:=1 to n do

begin

d[i]:=xmax[i]-xmin[i];

if d[i]>b then

b:=d[i];

end;

for i:=1 to n do

s[i]:=d[i]/b;

hr:=h; y0:=f(xo); im:=1;

with formGraph do

begin

imGraph.Canvas.Pen.Width:=2;

imGraph1_3.Canvas.Pen.Width:=2;

imGraph2_3.Canvas.Pen.Width:=2;

for i:=1 to n do

begin //Перовначальнуюточку

imGraph.Canvas.TextOut(round( mx* xo[1]+ Sx),

round( -my* xo[2]+ Sy),inttostr(im));

imGraph.Canvas.MoveTo(round( mx* xo[1]+ Sx),

round( -my* xo[2]+ Sy));

imGraph1_3.Canvas.TextOut(round( mx* xo[1]+ Sx),

round( -my* xo[3]+ Sy),inttostr(im));

imGraph1_3.Canvas.MoveTo(round( mx* xo[1]+ Sx),

round( -my* xo[3]+ Sy));

imGraph2_3.Canvas.TextOut(round( mx* xo[2]+ Sx),

round( -my* xo[3]+ Sy),inttostr(im));

imGraph2_3.Canvas.MoveTo(round( mx* xo[2]+ Sx),

round( -my* xo[3]+ Sy));

end;

end;

Outt(xo,y0,0);

randomize;

9: k:=0;

10: l:=0;

for i:=1 to n do

begin

qsi:=2*random-1;

x[i]:=xo[i]+hr*s[i]*qsi;

if x[i]>xmax[i] then

begin

x[i]:=xmax[i]; l:=l+1

end

else if x[i]<xmin[i] then

begin

x[i]:=xmin[i]; l:=l+1

end

end;

if l<n then

begin

y:=f(x);

outt(x,y,2);

if y<y0 then outt(x,y,1);

im:=im+1;

if im>mf then

begin

showMessage('Число вычислений функции > '+IntTostr(mf)+#13+'Минимум не нейден !!!');

Yopt:=y0;

Exit

end;

if y<y0 then

begin

y0:=y;xo:=x;

goto 9;

end

end;

k:=k+1;

if k<m then goto 10

else

begin

hr:=hr/2;

if hr<hmin then

begin

Yopt:=y0;

for i:=1to n do

form1.ListBox3.Items.Add('X'+inttostr(i)+'опт'+'='+floattostrf(x[i],ffGeneral,5,2)) ;

form1.ListBox3.Items.Add( 'Yопт = '+floattostrf(Yopt,ffGeneral,5,2));

form1.ListBox3.Items.Add('Число вычислений функции = '+InttoStr(im)) ;

Exit end

else goto 9;

end;

end;

end.
