Реферат: Методы получения отпечатков

МЕТОДИКА ПОЛУЧЕНИЕ ОТПЕЧАТКОВ

В исследованиях кожного рельефа важно иметь легко читаемый, четкий и полный отпечаток. Известны различные способы получения отпечатков. Из них наиболее распространен метод типографской краски. Для получения отпечатков с помощью этого метода необходимы следующие материалы: 1) бумага (лучше всего использовать бумагу, употребляемую для пе­чатания на машинке, средней плотности и шероховатости, так как на глянцевой бумаге краска может растекаться, а на слишком шероховатой впитываться); 2) «подушечка»—мягкое основание, служащее подстилкой при печатании, изготовляется следующим образом: на лист фанеры размером 25х28 см накладывается в 5—6 слоев фланель, после чего все это плотно об­тягивается фланелью же или сукном и зашивается; 3) стекло размером 15х25 см; 4) стеклянная палочка; 5) обыкновенный резиновый типографский ролик, или валик, .нередко 'применяе­мый в фотографии для накатывания отпечатков; 6) типограф­ская черная краска, которую можно растворять скипидаром до консистенции не слишком густой, но и 1не жидкой сметаны. Кра­ску рекомендуется хранить в стеклянной баночке с притертой пробкой; 7) скипидар, спирт, вата, .мыло и вода.

Отпечатки типографской краской получают следующим образом. Стеклянной палочкой типографская краска кладется в 2—3' места на стекло и ровно раскатывается роликом. Затем ро.лик прокатывают по тщательно промытым ладони и пальцам исследуемого так, чтобы вся подлежащая отпечатыванию поверхность была покрыта ровным слоем краски. Ногтевые фалан­ги пальцев должны быть покрыты краской с волярной поверхности и с боков до ногтей.

После этого лицо, берущее отпечаток, ставит окрашенную ладонь ульнарным краем на лист бумаги, положенный заранее на «подушку». Затем ладонь осторожно опускают на бумагу,» слегка надавливая на середину тыльной стороны кисти, чтобы добиться соприкосновения глубоких частей ладони с бумагой Для того чтобы более полно отпечаталась ногтевая фаланга большого пальца, нужно осторожно, не сдвигая его, надавить на ноготь, поворачивая палец одновременно в сторону указа­тельного пальца.

Снимать кисть следует сразу, приподнимая ее обеими рука­ми вверх, но не в сторону, иначе линии смазываются. Снятый от­печаток проверяют и в случае нечеткости изображения печата­ние повторяют. Краску с ладоней снимают ватой, смоченной скипидаром, и 'промывают теплой водой с мылом.

Отпечатки пальцев получают отдельно способом прокатывания. Краска наносится на кожу также типографским валиком. По каждому пальцу трижды проводят валиком, прикладывая его последовательно к радиальной, медиальной и ульнарной по­верхностям концевой фаланги. Затем исследователь устанавли­вает на бумаге отпечатываемый палец радиальной стороной и осторожно прокатывает его_до ульнарного края. После этого он, не выпуская пальца, сам поднимает его вверх. При прокатывании исследуемый должен держать руку свободно, но помогать отпечатыванию вращением кисти.

В специальных дактилоскопических бюро отпечатки пальцев делают на особых регистрационных картах. В биологических ис­следованиях кожного рельефа, когда берутся только пальцевые отпечатки, их можно делать на обыкновенном листе бумаги или на бланках, где записываются антропологические данные. Если же одновременно получают отпечатки ладоней и пальцев, то последние следует прокатывать сбоку от отпечатка соответст­вующей ладони в строго определенном порядке слева направо I, II, III, IV и V пальцы каждой руки. На этом же листе рядом с отпечатками записывают фамилию, имя и отчество или номер исследуемого, национальность его и родителей, пол, возраст. Отпечатки 'правых и левых ладоней и 'пальцев одного индивиду­ума можно делать или на одной сторане, или на обеих сторонах того же листа бумаги.

Для получения отпечатков ладоней и пальцев применяются и другие методы. Сюда относятся метод «фотографической бумаги»: (Cummins и др.,1929), окрашивание эозином (Schott, 1928), использование пергаментной бумаги (Strong, 1929), окрашива­ние нигрозином и железистыми солями (Бунак, 1941), окраши­вание раствором таниновой кислоты и т. д. Но при окрашивании типографской краской папиллярные линии получаются более ясными и четкими, а отпечатки могут сохраняться десятки лет.

Для получения отпечатков стопы пользуются теми же способами окрашивания, что и для отпечатывания ладони, хотя де­лать отпечатки подошв значительно труднее. В качестве допол­нительного оборудования желательно иметь широкую доску-подставку и маленькую скамеечку. Закрашивать подошву с по­мощью ролика в случае метода типографской краски или кистью в случае использования химических растворов надо осторожно, чтобы не вызвать подошвенного рефлекса.

Отпечатки пальцев ног, как и пальцев рук, надо получать отдельно. Исследуемый должен держать ногу на весу и расслаб­ленно. Пальцы прокатываются роликом, выпрямляются и на­кладываются поочередно на бумагу. В отличие от пальцев рук поворачивать пальцы ног .можно лишь слегка. Отпечатки сле­дует делать рядом с отпечатком соответствующей стопы.

Отпечатки ладонных и подошвенных поверхностей обезьян также лучше всего получать с помощью типографской краски. Необходимо пользоваться услугами помощников, которые дол­жны держать конечности даже в том случае, если животные фиксированы в специальных лабораторных клетках. Ладони и подошвы обезьян надо хорошо промыть, насухо вытереть и про­тереть спиртом. Способ получения отпечатков для обезьян тот же, что и для человека. Однако надо учитывать, что у некоторых обезьян (гелады, павианы и др.) сильно развитые подушечки затрудняют окрашивание и печатание волярных поверхностей. При получении отпечатков, особенно кистей, следует осторожно распрямлять пальцы, которые каждое животное стремится скрючить. Отметим еще, что у некоторых видов обезьян, например у зеленых мартышек и капуцинов, сильно потеют ладони и подош­вы, что ведет к смазыванию отпечатка. После получения отпе­чатков краска с ладоней и подошв обезьян снимается ватным тампоном, смоченным скипидаром.

МЕТОД ИССЛЕДОВАНИЯ ОТПЕЧАТКОВ

Для сравнительной характеристики дерматоглифики разных народов, а также в биологических исследованиях кожного рельефа необходима унификация в интерпретации папиллярных линии и узоров, заключающаяся в определении свойственных индиви­дуальному отпечатку особенностей. Это возможно лишь при единой методике чтения отпечатка.

В биологических, расовых и криминалистических исследова­ниях кожного рельефа больше всего материала по пальцевым отпечаткам, которые получить проще и легче других. Истори­чески дактилоскопия возникла раньше, чем пальмоскопия. А практические нужды криминалистики потребовали унифици­рованной методики исследования пальцевых отпечатков. В конце прошлого столетия Гальтоном (Galton, 1892) была создана первая научная классификация пальцевых узоров. Методика для исследования папиллярных узоров ладоней и подошв впер­вые была выработана Уайлдером (Wilder, 1904) в начале наше­го столетия. Четверть века спустя группа ученых, куда входил и сам Уайлдер (Cummins and other, 1929), внесла в методику много изменений и дополнений. Камминс и Мидло (Cummins, Midlo, 1943), основываясь на предшествовавших работах, усо­вершенствовали и детально описали методику исследования кожного рельефа ладоней, подошв, а также пальцев рук и ног. И уже более двух десятилетий этим описанием пользуются все исследователи дерматоглифики.

Ладони

Описанию исследования кожного рельефа ладоней целесообразно предпослать некоторые сведения из ладонной топографии и анатомии (рис. 9).

При указании места расположения какого-либо признака или направления линии часто употребляют общепринятые в анатомии термины: дистальный (distalis), проксимальный (ргохimalis), ульнарный (ulnaris) и радиальный (radialis). Дистально ладонь ограничена пястно-фаланговыми .сгибательными складками (Plicae flexoriae metacarpo-phalangeales), а проксимально—запястной, или браслетной, сгибательной 'складкой (Plica flexoria carpalis).

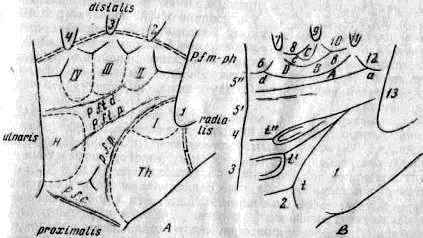

Рис. 9. Схема ладонной топографии (А), ладонных полей, трирадиусов, линии и узоров (В) (модификация по Cummins,Midlo, 1943)

А:1—4 — межпальцевые промежутки; I—IV — межпальцевые подушечки; Тh — тенар; Н — гипотенар; Р.f.т.-рh. — пястно-фаланговые сгибательные складки; Р.f.t.d. — ди-стальная поперечная сгибательная складка; Р.f.t.p.. — проксимальная поперечная сгибательная складка; Р.f.р. — сгибательная складка большого пальца; р.f.с. — запястная сгибательная складка.

В: 1—13 — ладонные поля; а, b, с, d — пальцевые трирадиусы; А, В, С, D — главные ладонные линии; t, t’, t” карпальный, промежуточный и цен­тральный осевые трирадиусы. Запись данного ладонного отпечатка: 11.9.7.5" —tt’t”—L®/L(u).0.0.L.

Вокруг центрального углубления ладони располагаются шесть ладонных подушечек: у основания большого пальца—тенар (Thenar), на проксимальню-ульнарном крае ладони—гипотенар (Hypothenar), а проксимально от 1, 2, 3 и 4 межпальцевых промежутков лежат I, II, III и IV межпальцевые подушечки. Практически танар и I межпальцевая подушечка—это единое возвышение, ограниченное постоянно присутствующей на ладони сгибательной складкой большого пальца (Plica fleixoria policis).

Из постоянных сгибательных складок ладони, которые иногда используют как отметка в описании кожных гребешков, назовем еще две: дистальную поперечную сгибательную складку (Plica flexoria transversa distalis), которая образуется от сгибания III—V пальцев и ограничивает проксимально III и IV | межпальцевые подушечки, и проксимальную поперечную сгибательную складку (Plica flexoria transversa proximalis), идущую наклонно от I межпальцевого промежутка по направле­нию к проксимально-ульнарному краю ладони.

Пальцевые трирадиусы, главные ладонные линии, ладонные , поля. Трирадиусом называется место или точка, где сходятся] три различно направленные системы папиллярных линий. На ладонях человека, как правило, имеются четыре пальцевых трирадиуса—а, Ь, с, d— у основания II—V пальцев (рис. 9В). Два их дистальных радианта охватывают основание соответ­ствующего пальца, так называемое пальцевое поле, которое дистально ограничено метакарпо-фалангеальной сгибательной складкой. Третьи проксимальные радианты, иначе—главные ладонные линии А, В, С, D, идут по ладони, варьируя в своих окончаниях.

Для интерпретации окончания главных ладонных линий ла­донь условно делится на 14 полей, начиная от тенара (поле 1) и кончая I межпальцевым промежутком (поле 13). Поле 2 от­носится к небольшому треугольному участку между тенаром и гипотенаром в карпальной области ладони. Поле 3 соответ­ствует гипотенарной области. Если линия А входит в гип'отр-нарный узор, то ее окончание записывается как 3h. Цифрой 4, отмечается ограниченный участок середины ульнарного края, ладони. Дистальная половина этого края делится на две ча­сти—участок от середины ладони до дистальной 'поперечной сгибательной складки обозначается цифрой 5', от названной складки до мизинца—цифрой У. Поля 7, 9 и 11 соответственно 4, 3 и 2 межпальцевым промежуткам. Поля 6, 8, 10 и 12 находятся у основания V, IV, III и II пальцев (пальцевые поля).

В старой методике Уайлдера поле 4 означало гипотенарный узор, поле 5 находилось дистально от поля 4 до мизинца, поле 4 3 — проксимально от поля 4. Если гипотенарный узор отсутствовал, то поле 5 занимало дистальные две трети ульнарного края ладони, а поле 3—проксимальную треть этого края.

Прежде чем прослежи­вать направление и оконча­ние какой-либо ладонной динии, необходимо правиль­но выбрать кожный гребешок, берущий свое начало от трирадиуса и принимае­мый за эту линию. Прила­гаемая схема (рис. 10) по­казывает, что выбор такого гребешка не представляет трудностей. В редких случа­ях (на схеме К., L, Р), когда от трирадиуса отходят два равноправных гребешка, за главную ладонную линию следует принимать радиально расположенный гребе­шок.

Прослеживать главные ладонные линии рекоменду­ется с помощью лупы большого диаметра (5-6см) и обычной препаровальной иглой. Трирадиус и линию можно прочерчивать простым карандашом или чертежным пером тушью.

Окончание главных ла­донных линий записывается в порядке D, С, В, А в виде форму­лы, где цифрой обозначаются поля, к которым направляются линии. Например, формула 11.9.7.5' означает, что на данной ла­дони линия D идет в поле 11, С— в поле 9, В— в поле 7 и А— в поле 5'. Основными формулами главных ладонных линий являются: 11.9.7. (1,2,3,4,5’,5"), 9.7.5". , 7,5".5’. (1,2,3,4,5'). Направление и окончание главных ладонных линий очень изменчивы. Имеются десятки разнообразных формул главных ладонных линий.

Нередко запись окончаний главных ладонных линий бывает затруднительной. Остановимся на некоторых примерах. Четыре пальцевых трирадиуса и идущие от них главные ладонные ли­нии всегда есть на ладонях человека. Лишь иногда трирадиус «.с» (исключительно редко другие трирадиусы) вместе со своим проксимальньм радиантом может отсутствовать, что в формуле отмечается цифрой 0 (рис. L1, /). Редукция, обрыв линии С обо­значается знаком Х (рис. 11, 2). Если линия С возвращается и соединяется сама с собой или с одним из дистальных радиантов трирадиуса «с», то это в формуле записывается цифрой 8 (рис. 11,3).

Рис. 11. Схема вариаций в записях формул главных ладонных линий (объяснение в тексте)

1) 10.0.6.5"; 2) 11 (10).X.7 (6).5"; 3) 10.8.6/7.3; 4) 11/7.9.7.3h;

5) 11—7.10.8.5' —11; 6) 8.6.5'.3; 7) 12.0id0.6; 8) 10/9.7.6.5"

Кроме постоянных пальцевых трирадиусов, на ладони иногда встречаются добавочные межпальцевые, или нижние, трирадиусы, расположенные обычно проксимально от трирадиусов «а» и «d» (реже «b» и «с»). 0дин их радиант идет в соответ­ствующий межпальцевый промежуток, а два других — в ра­диальном и ульнарном направлениях. Радианты этих трира­диусов отмечаются в формуле двойной записью. Например, если линия D соединяется с радиантом дополнительного трира­диуса и идет далее в поле 11, тогда запись в формуле имеет вид 11/7 (рис. 11, 4). Если линия D идет в поле 7, а все три радиан­та дополнительного трирадиуса имеют самостоятельное окон­чание, то цифры в формуле отделяются черточкой (тире) и запись имеет вид 11—7 (рис. 11,5). То же правило применя­ется в отношении линии А (рис. 11,5).

Часто главные ладонные линии соединяются друг с другом полностью или частично. При полном соединении линии D с С запись .в формуле имеет вид 8.6.—.— (рис. 11, 6), D с В 10.—.6. (рис. 11, 1}, D с А 12.—.—.6. (рис. 11, 7). Соединение линии С с В записывается как—.10.8.— (рис. 11, 5). Частичное соедине­ние линий или раздвоение одной из них записывается ,в формуле двумя цифрами, разделенными наклонной линией. Например, частичное соединение линий D и В может быть записано как 10/9 (рис. 11, 8) и 7/6 (рис. 11,5). Третьим примером соедине­ния линий является случай, когда линии отделяются друг от друга не более чем двумя гребешками. Подобные случаи в формуле отмечаются также двойной цифрой, причем одна из них ставится в скобках. Если, например, близко друг от друга следуют линии D и С, формула имеет вид 6 (8).5'' (6).—.—; если рядом проходят линии D и В (рис. 11, 2), формулы записыва­ются 11(10).X.7(6).5’’

Следует отметить также случаи смещения трирадиусов. Иногда трирадиусы «с» и «b» отсутствуют одновременно, а вме­сто них в третьем межпальцевом промежутке находится межпальцевый трирадиус, что в формуле отмечается знаком id, a формула имеет вид 12.0id 0.6 (рис. 11, 7). Нередко встречается смещение пальцевых трирадиусов в радиальном, ульнарном и дистальном направлениях.

Осевые трирадиусы. Помимо пальцевых и межпальцевых трирадиусов, на ладонях имеются еще осевые трирадиусы, расположенные между тенаром и гипотенаром, главным образом по продольной оси четвертого луча (рис. 9). Осевой трирадиус, лежащий близ запястья, где сходятся три системы папиллярных линий—тенарная, гипотенаряая и карпальная, или «браслет­ная»—называется карпальным трирадиусом и обозначается символом t. Дистально в центре ладони находится центральный осевой трирадиус (t"), а между t и t"— промежуточный (t’).

Наиболее часто (в 50—80%) на ладонях встречается карпальный осевой трирадиус, реже — промежуточный и централь­ный. В более редких случаях отмечаются одновременно два (tt’, tt",t’t") и три трирадиуса (tt’t’’), в формуле они точками не отделяются. Иногда трудно отличить t и t', t’ и t// . В таких слу­чаях рекомендуется пользоваться дополнительными значками l (низкое), m (среднее) и h (высокое), которые в формуле припи­сываются к трирадиусам, например: t'(l), t(h). Низкое положе­ние промежуточного трирадиуса—t'(l)— может интерпретиро­ваться как t, а высокое—1' (h} — как t", поэтому в первом 'слу­чае в формуле можно писать t'(t), а во втором—t'(t"}.

При затруднениях в интерпретации осевых трирадиусов Гейпель (Geipel, 1961) предлагает определять угол между пальцевьми трирадиусами «а» и «d» и осевым трирадиусом (<atd). Если <atd меньше 40°, то осевой трирадиус следует считать как t, при угле от 41 до 60° — как t’, а больше 61° —t".

Случаи отсутствия осевых трирадиусов в формуле отмеча­ются знаком 0 (ноль). Если карпальный край ладони плохо пропечатался и определение сделать затруднительно, то в фор­муле ставится знак вопроса (?). При отсутствии браслетной системы гребней t не выражен, а гребни тенара и гипотенара расходятся, как бы образуя трирадиус, такой рисунок обозна­чается символом Р (Parting).

Ладонные узоры. Папиллярные узоры ладоней располагают­ся на пяти ладонных возвышениях и записываются в виде фор­мулы ладонных узоров в последовательности: гипотенар, тенар/1, II, III и IV межпальцевые подушечки (рис. 9, Л и В).

Гипотенар (Hypothenar). Кожный рельеф гипотенара чаще всего представлен системой дуговых папиллярных линий, идущих несколько наклонно к продольной оси ладони ;и откры­тых в ульнарную сторону {Аu}. В очень редких случаях при сме­щении t на ульнарный край ладони дуги открыты радиально (Аr), а при наличии t"— карпально (Ac). Реже кожные гребешки гипотенара образуют рисунок в виде завитков, петель и Т-образных узоров. Завитки характеризуются концентрически идущим. гребешками и, как правило, сопровождаются тремя трирадиусами. Петли, как и дуги, в зависимости от того, в какую сторон открываются, обозначаются Lr, Lu, Lc . Если завиток или петля имеют не более восьми гребешков, в формуле их можно записы­вать .маленькой буквой (w, I). T-о'бразные узоры—это дуги, имеющие трирадиус, у которых один из радиантов редуцирован. В формуле .они записываются знаками Tr, Tu, Tc. Очень редко на гипотенаре гребешки идут по прямой линии, не образуя дуги, что отмечается символом О. Знак V обозначает следы узора.

При наличии на ладони t’ его ульнарный радиант делит гипо­тенар на дистальный и проксимальный участки. В этом случае., а также при одновременном наличии двух и трех осевых трирадиу­сов на гипотенаре образуется двойной рисунок. В записи он отме­чается двумя символами, разделенными наклонной линией: Au/Lu, Lr/Lu, Lr/Ac и т. д., причем записывается сначала дистальный участок, затем проксимальный. В редких случаях отмечается гипотенарный рисунок в виде узкой открытой дистально петли и смещенной на карпально-радиальный край гипотенара. Этот так называемый паратенарный узор обозначается в записях знаком P-th. '

Тенар/1 (Thenar/I). Узор кожных гребешков на тенаре и I межпальцевой подушечке в записях всегда отмечается вместе. Чаще папиллярные линии не образуют здесь рисунка и имеют вид дуги, открытой в сторону большого пальца, что в формуле отмечается знаком 0. Когда же гребешки образуют узор, то последний в преобладающем большинстве представлен петлей, открытой карпально (Lc ) на тенаре, радиально (Lr) —на I межпальцевой подушечке. В записи знаки отделяются наклонной линией и сначала записывается узор на тенаре, затем на I. Рисунок может быть или только на тенаре — Lc/0, или на I межпальцевой поду-щечке—0/Lr, или одновременно на обоих—Lc/Lr. Если петля узкая и с небольшим количеством гребешков, то ставится знак l. Следы узоров отмечаются символом V. Завитки (W) и спира­ли (S) встречаются на тенаре/1 очень редко.

//, /// и IУ межпальцевыеподушечки. Папиллярные узоры в дистальной области ладони находятся между трирадиу­сами «а» и «б» (II), «b» и «с» (III), «с» и «d» (IV). Если кожные гребешки не образуют рисунок на той или иной межпальцевой подушечке, то в записи ставится символ О. Знаком М обозначают зону гребней, которые, локализуясь, расходятся дистально; зна­ком V — эллипсоидальную группу гребней, следы узора. Буквой L отмечается большая петля, охваченная главной ладонной линией без дополнительного трирадиуса, буквой l —маленькая петля. Символ D означает большую петлю, которая сопровождается до­полнительным межпальцевым трирадиусом, независимым от глав­ной ладонной линии или связанным с ней; d— маленькая петля, связанная с дополнительным трирадиусом. Поскольку межпальце­вые трирадиусы чаще встречаются ниже пальцевых трирадиусов <>а» и «d», то и петли D и d отмечаются в преобладающем боль­шинстве на II и IV межпальцевых подушечках.

Петли в дистальной области ладони всегда открыты дисталь­но. Завитки составляют исключительное явление. В формуле по­следовательно отмечаются узоры на II, III и IV межпальцевых подушечках. Очень редко встречаются случаи, когда все шесть ладонных подушечек заняты рисунком кожных гребешков.

Общая формула ладонных узоров может иметь вид: Au/Lu.O.D.L.O.; Lr/Ac.Lc/Lr.O.O.L.; Lr.O.O.O.D. и т. д. Здесь через наклон­ную линию отмечается рисунок в дистальном и проксимальном участках гипотенара, а также на тенаре и I межпальцевой по­душечке.

По старой методике Уайлдера ладонные узоры на II, III и IV межпальцевых подушечках записывались цифрами. Цифра 3 означала узор на III подушечке между трирадиусами «b» и «с»;

3+4 означало, что линии из III подушечки идут в IV, огибая ко­роткую линию С (ложный узор); цифра 4— узор в IV подушечке между трирадиусами «с» и «d”; У— линия С образует петлю на IV; 4’— узор связан с дополнительным трирадиусом. Узор на гипотенаре обозначался буквой Н, причем если петля открыта вверх, то знак имел вид Нd, а ульнарно—Hb, радиально—Нc, при завитке—Нw, при -S-образной фигуре—Нs и т. д. Узор на тенаре обозначался символом Th.

Пальцы рук

Отпечатки концевых фаланг пальцев. Первая классификация пальцевых узоров, предложенная Гальтоном, включала три основ­ных узоряых типа (рис. 12Л): завиток (whorl), петлю (loop) и дугу (arch). Такая трехтипная классификация пальцевых узоров недостаточна для персональной идентификации и для некоторых биологических исследований, где необходим более тонкий ана­лиз рисунков кожных гребешков. Поэтому вскоре эти три типа пальцевых узоров были детализированы самим Гальтоном, а. позднее многими другими исследователями. Но из всех пред­ложенных классификаций, пожалуй, наиболее широко исполь­зуется система Генри (Henry, 1905, 1934), которая включает че­тыре узорных типа: дуги, петли, истинные завитки и сложные, или составные, узоры,

Дуги. Простая дуга (Л) не имеет трирадиуса (или дельты) и состоит из гребней, пересекающих поперек пальцевую подушечку и слегка выпуклых дистально. T-образная дуга (T) имеет трирадиус, два краевых радианта которого идут в ульнарном и paдиальном направлениях, а дистальный радиант обрывается и вокруг него обходят гребни в виде дистально вытянутой дуги, образуя дистальную трансверзальную систему (рис. 125, узоры 30 и 31).

Петли имеют одну дельту. Это полузамкнутый узор, в кото­ром кожные гребешки начинаются от одного края пальца, идут, iизгибаясь дистально, к другому краю, но, не доходя до него, воз­вращаются к тому краю, от которого начались. Дистальный ра­диант петли, окаймляя поле узора (центральный узор), образует голову петли (рис. 13). Петля—открытый узор. Если она открывается в радиальную сторону, она называется радиальной (Lr. или R), если в ульнарную—ульнарной 'петлей (Lu или U}. Краевой радиант петли всегда находится на противоположном от входа петли крае пальца (рис. 12B, узоры 24 и 28).

Истинные завитки (W} имеют две дельты. Это замкну­тая фигура, в которой папиллярные линии идут концентрически вокруг сердцевины узора. Последняя может быть в виде остров­ка, короткого прямого гребня, маленького кружочка или эллипса и т. д. Истинные завитки чаще всего представлены кольцевыми, эллипсоидными и спиральными рисунками (рис. 12B, узоры /, 5, 6). В завитках сильно варьируют объем самого узора, форма и объем сердцевины, направление и соединение узорных радиантов;

Составные, или сложные, узоры. Составной узор имеет два и более трирадиуса и составлен из двух и более про­стых рисунков. Сложные узоры и истинные завитки входят в класс завитков, по Гальтону. Сложные узоры представлены че­тырьмя основными типами: центральные карманы, латеральные карманные петли, двойные петли и случайные узоры.

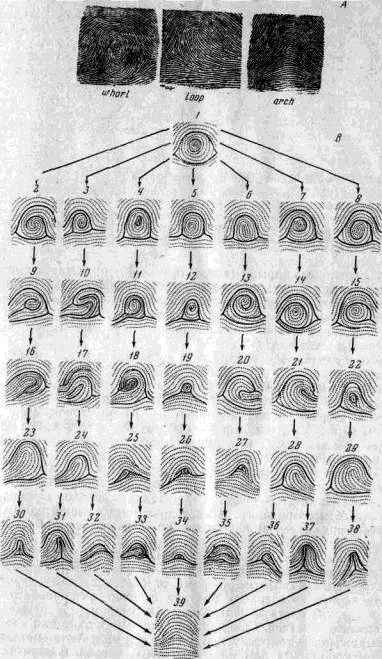

Рис. 12. Три основных типа пальцевых узоров (Л) и их «семей­ное древо» (В) (из Cummins, Midlo, 1943). Объяснение в тексте

Рис. 13. Топография пальцевых узоров

А — завиток; В — петля; / — проксимальная трансверзаль-ная система; 2 —• проксимальный радиант; 3 — краевой ра­диант; 4 — дельта; 5 — скелет узора; 6 — поле узора; 7 — сердцевина узора; 8 — дистальный радиант; 9 — дистальная трансверзальная система; 10 — голова петли

Центральный карман (рис. 12В, узор 15) представлен небольшим завитком, лежащим внутри узорного поля вида петли. От завитка (рис. 12В, узор 8) этот узор отличается тем, что в нем радианты двух дельт не встречаются. Центральный карман мо­жет быть радиальным или ульнарным в зависимости от того, ку­да открывается петля.

Латеральная карманная петля и двойная петля— морфологи­чески близкие узоры, так как оба составлены из двух соединенных петель. Отличия между ними заключаются в том, что в случае двойной петли обе они открываются в разные стороны, a в случае латеральной карманной петли—в одну сторону (рис. 126, узоры 10 и 20). Случайный узор образуется комбинацией двух и более обычных узорных типов, например завитком и петлей, Т-образной дугой и петлей.

Не всегда пальцевые узоры укладываются в вышеописанные стандарты основных четырех узорных типов. Между ними имеет­ся много переходных узоров. Серии таких переходов классифици­рованы Маирсом (Mairs, 1933) и другими исследователями. По­добного рода схемами иногда можно пользоваться при затрудне­ниях в определении типа узоров.

Например, имеется петля с дополнительным небольшим ри­сунком в ее узорном поле. Считать ли узор просто петлей или центральным карманом, который относится в графу завитков? Если дельта внутреннего рисунка хорошо выражена, то этот узор следует считать центральным карманом, при невыражен­ной дельте—петлей. Еще пример: узор имеет один или два сла­бовыраженных трирадиуса и похож на маленькую петлю при одном трирадиусе или на очень редуцированный завиток при двух трирадиусах. К какому типу узора их отнести? Здесь имеет значение подсчет количества кожных гребешков. Если внутри петельки или завитка не более 1—2 гребешков, то этот узор можно отнести к классу дуг.

Записываются пальцевые узоры в виде формул, в которых пальцы ставятся в определенной последовательности. Так, Гальтон (Galton, 1895) предложил производить запись слева напра­во, начиная с V пальца левой руки и кончая V лальцем правой руки: V, IV, III, II, I, I, II, III, IV, V. Уайлдер (Wilder, 1918) рекомендовал записывать пальцевые узоры в виде дроби, причем в числителе – пальцы правой руки, а в знаменателе—левой. П. С. Семеновский (1923, 1927) запи­сывал формулы пальцев в одну строчку, но в иной последова­тельности: I, II, III, IV, V—пальцы правой руки, затем I, II, III, IV, V— пальцы левой руки.

Приведем следующий пример. На правой руке дуга отмече­на на II пальце, радиальная петля—на III, ульнарная петля— на V и завитки — на I и IV; на левой же руке ульнарные пет­ли—на II, III и V пальцах, а завитки—на I и IV. Тогда формулы соответственно будут иметь вид: UWUUW WARWU ( Гальтон); WARWU/ WUUWU (Уайлдер); WARWU WUUWU (Семе­новский).

Буквенную формулу М. В. Волоцкой (1936) предлагает заменить цифровой, в которой сразу отмечается количество дельт:

О (А), 1 (R и U) и 2 (W). Формулу он записывает в такой же последовательности, что П. С. Семеновский. На том же примере распределения узоров цифровая формула М. В. Волоцкого имеет вид: 20121(6) 21121(7)13. В этой формуле в скобках отмечается общее .количество дельт на правой (6) и левой (7) руках. Заканчивается формула цифрой, обозначающей общее количество дельт для двух рук—13.

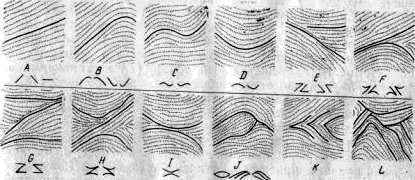

Рис. 14. Схема узоров на средних и основных фалангах (из Ploetz-Radmann, 1937)

А — прямые узоры; В — серповидные; С ~ волнообразные; D — дугообразные; Е — угловые; F — дуга и угол; G — двойной.угол; Н — двойная дуга и угол; I — двойная Дуга; J — закрытый узор; К — перообразный узор; L — случайные узоры

В тех случаях, когда одновременно имеются отпечатки ла­доней и пальцев, пальцевую формулу удобно записывать вслед за ладонной сначала для левой руки в последовательности I, II, III, IV и V пальцы, затем для правой в той же последователь­ности.

Отпечатки средних и проксимальных фаланг пальцев. В некоторых биологических исследованиях, например в распознавании моно- и дизиготных близнецов изучается кожный рельеф1 не только на ладонях и пальцевых подушечках, но также на:

проксимальных и средних фалангах. Впервые исследовала и дала схему папиллярных узоров на средних и проксимальных фалангах Плоетц-Радманн (Ploetz-Radmann, 1937), выделив­шая четыре основных типа узора: прямые (straight), серповид­ные (hook), волнообразные (wave) и дугообразные (arch) а также их сочетание—всего 12 типов (рис. 14). Она отмети ла, что на I, II и III пальцах гребни наклонны чаще всего t проксимально-радиальном направлении, а на IV и V пальцах— в проксимально-ульнарном направлении. Дуги наиболее чаcто встречаются на III и IV пальцах.

Подошвы

Подошвенные подушечки, поля и трирадиусы, за небольших исключением, по расположению и количеству аналогичны ладонным (рис. 15). На подошве также различают дистально (distalis) и проксимальное (proximalis) направления, но радиальному на ладони здесь соответствует тибиальное (tibialis) а ульнарному—фибулярное (fibularis) направление. Тенар/ классифицируется на подошве как подушечка большого пальца (Hallucal), или дистальный тенар (Thd). Проксимальный тенар (Thp) располагается вблизи пяточной области. Последняя выделяется в виде отдельной большой подушечки — пяточ ной или калькарной.

На подошве в отличие от ладони выделяются еще поле 14 основания I пальца и поле 16 проксимально от тенар/1. Вместо ладонных четырех пальцевых трирадиусов а, b, с, d, на подошве, как правило, присутствуют пять—а, b, с, d, е (последний-у основания большого пальца). Кроме того, как показали еще Уайлдер (Wilder, 1904) и Уиппл (Whipple, 1904), на стопе человека очень часто отмечаются четыре нижних или межпальцевых трирадиуса (Рр), причем один из них относится к узору на тенар/1, а три других—к II, III и IV межпальцевым подушечкам. На ладонях им соответствуют редко встречающие межжпальцевые трирадиусы, находящиеся ниже пальцевых три­радиусов «а» и «d».

Для удобства пользования различными литературными ис­точниками .следует отметить, что буквенное обозначение паль­цевых трирадиусов а, b, с, d, е примерно соответствует цифро­вым символам t19, t2, t3, t17, t13, предложенным для этих трира­диусов Шлагингауфеном (Schlaginhaufen, 1905). Нижним трирадиусам Рр соответствуют t9, t15, t11, t16 в тибио-фибулярном порядке.

Проксимальные радианты пальцевых трирадиусов а, b, с, d, е и на подошве могут рассматриваться ,как главные линии, а их направление прослеживается и записывается в виде формулы. Точно так же может быть прослежено и записано окончание ра­диантов нижних трирадиусов Рр. Но формулы на подошве не всегда можно записывать, так как часто какие-либо из пальце­вых трирадиусов не пропечатываются, их радианты иногда входят в узор на межпальцевых подушечках, нижние же трирадиусы нередко отсутствуют. Как правило, окончание главных подошвенных линий ограничивается дистальной третью подошвы, редко доходит до ее середины. И чтобы охарактеризовать протяжение гребней на подошве в целом, принято дополнитель­но указывать направление папиллярных линий в средней и пя­точной области (рис. 15,В): дистальное (1 и 2), поперечное (3), проксимальяое (4 и 5).

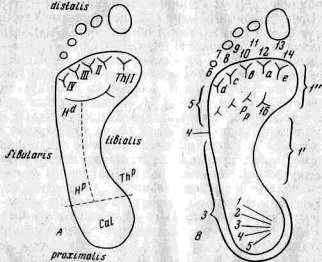

Рис. 15. Схема подошвенных подушечек, полей, трирадиу-,сов и линий (модификация по Cummins, Midlo, 1943)

A. Подошвенные подушечки: II, III, IV — межпальцевые по­душечки; Th/I (Thd — подушечка большого пальца, или дисталь­ный тенар: Thp — тенар проксимальный; Cal — пяточная, или калькарная область; Hd и Hp дистальный и проксимальный участки гипотенара.

В. Подошвенные поля, трирадиусы и линии: /—16 — краевые подошвенные поля; а, b, с, d, е — пальцевые три­радиусы; Рр — нижние дельты, или нижние трирадиусы; 1—5 — обозначение направлений папиллярных линий в пяточной области

Подошвенные узоры в отличие от ладонных отмечаются на семи подушечках: подушечка большого пальца, или тенар/1 дистальный (Thd); II, III и IV межпальцевые подушечки; гипотенар, дистальный и проксимальный его участки записываются через наклонную линию (Hd/Hp); пяточная, или калькарная, подушечка (Саl);тенар проксимальный (Thp).

На подушечке большого пальца встречаются узоры того же типа, что и на кончиках пальцев рук, а именно: открытые поля (О); Т-образные дуги; петли дистальные (Ld, тибиальные (Lt) и фибулярные (Lf); истинные завитки (W); латеральные карманы (LP); двойные петли (TL}; центральные карманы, ко­торые могут быть открыты, как и обыкновенные петли, дистально, тибиально и фибулярно (СPd, CPt, CPf)

На подошве в отличие от ладоней тенар/1, II, III и IV меж­пальцевые подушечки морфологически представляют собой одно общее возвышение, хотя узор на каждой из них различим и за­писывается отдельно. Обычно на II, III и IV межпальцевых по­душечках встречаются петли, открытые дистально (U, или Ld) и проксимально (П, или lp), следы узора (V), открытые поля (0) и завитки (W). Узоры на межпальцевых подушечках иног­да могут смещаться, т. е. не соответствовать строго межпальцевым промежуткам. В таких случаях три записях формул надо просто соблюдать последовательность. Соединение рисунков двух подушечек в формуле обозначается одним знаком. Напри­мер, на месте двух рисунков III и IV подушечек имеется один рисунок в виде петли, открытой дистально. В этом случае запись будет иметь вид: L'1 + IV.

На гипотенаре узоры могут быть одновременно на его дистальном и проксимальном участках, что в формуле записыва­ется двойным знаком—Lt/Lf, только на дистальном (Lt/O) и только на проксимальном (O/Lf) участках. Если узор распола­гается между дистальным и проксимальным участками гипотенара, в формуле он записывается одним символом—Lt. При отсутствии на гипотенаре рисунка в формуле ставится 0. Гипо-тенарный рисунок может быть в виде петли, открытой тибиаль­но (Lt) или фибулярно {Lf), завитка (W), .следа узора (V).

В пяточной области чаще всего отмечаются открытые поля—0, иногда следы узора, редко—петли, открытые ти­биально и фибулярно, в исключительных случаях — завитки.

В области проксимального тенара также чаще всего встре­чаются открытые поля, реже—следы узора, иногда—фибулярные и тибиальные петли. Таким образом, формула узоров семи .подошвенных полей может, например, иметь такой вид: W.L'1 .Ld.Ld.Lt/Lf.O.V.; Lt.OOOOOO; Ld.O.Lp.O.W/O.Lt.Lf. и т. д.

Пальцы ног

На концевых подушечках пальцев ног различают те же основные узорные типы, что и на 'пальцах рук, а именно: дуги про­стые и Т-образные, петли, истинные завитки, центральные кар­маны, латеральные карманные петли, двойные петли и случай­ные узоры, а также различные переходные между ними типы. Только в отличие от пальцев рук здесь вместо радиального—тибиальное направление и фибулярное вместо ульнарного: тибиальная (Lt) и фибулярная (Lf) петли, тибиальное и фибулярное направления центрального кармана и т. д.
