Курсовая работа: Исследование влияния эргономических факторов геофизической аппаратуры на показатели качества ГИС

Кафедра общей и прикладной геофизики

Курсовая работа

по геофизическим исследованиям скважин

тема:

“Исследование влияния эргономических факторов геофизической аппаратуры на показатели качества ГИС”

Выполнила: Кузнецова А.О. гр. 4151
Проверил: проф. Неретин В.Д.

Дубна, 2005


Содержание

Введение

Основная часть

Что такое эргономика

ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ ДЛЯ ГЕОФИЗИЧЕСКИХ ИССЛЕДОВАНИЙ СКВАЖИН.

1. ОСНОВНЫЕ ЗАДАЧИ И ФУНКЦИИ КОМПЫОТЕРИЗИРОВАННЫХ ИССЛЕДОВАНИЙ СКВАЖИН ПРИБОРАМИ НА КАБЕЛЕ

2. ЦИФРОВЫЕ И ПРОГРАММНО-УПРАВЛЯЕМЫЕ ПРОМЫСЛОВО-ГЕОФИЗИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ ЛАБОРАТОРИИ И СТАНЦИИ

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ЭФФЕКТИВНОСТИ РЕГИСТРИРУЮЩИХ СИСТЕМ ГИС

Эргономика рабочего места при работе с компьютером

Заключение

Список литературы


Введение

Геофизические исследования скважин (ГИС) являются областью прикладной геофизики, в которой современные физические методы исследования вещества используются для геологического изучения разрезов пройденных скважинами, выявления и оценки запасов полезных ископаемых, получение информации о ходе разработке месторождений и о техническом состоянии скважин.

В последние годы значительно увеличились глубины скважин и соответственно усложнились условия их проходки. Это потребовало создание новых высокопроизводительных приборов и аппаратуры на основе достижений электронной техники и широкого внедрения обработки данных на ЭВМ. Но создание новых комплексов по сбору и обработке данных не устранило проблему получения качественных результатов при проведении исследований в скважинах.

В данном курсовом проекте были рассмотрены некоторые эргономические факторы геофизической аппаратуры, которые непосредственно влияют на качество и эффективность проведения ГИС.

Основная часть

Что такое эргономика

Эргономика (от греч. “эрго” – работаю и “номос” – правило, закон.) представляет собой одну из самых молодых дисциплин, которая стала формироваться с конца 40-х годов XX столетия. Эргономика – это научная дисциплина, комплексно изучающая человека (группу людей) в конкретных условиях его (их) трудовой деятельности, связанной с использованием машин или механизмов с целью повышения эффективности функционирования таких систем путем оптимизации средств, условий и процесса труда.

Эргономика является одновременно и исследовательской и проектировочной дисциплиной, так как одной из её задач является разработка методов учета человеческих факторов при проектировании новой и модернизации старой техники и технологии, а также существующих условий труда.

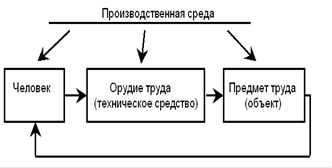

Объектом исследования эргономики является система “человек – машина – среда” (СЧМ). Эргономика рассматривает СЧМ как сложное функционирующее целое, в котором ведущая роль принадлежит человеку. Структурная схема СЧМ приведена на рис.1.

Рис. 1. Структурная схема СЧМ


Предмет эргономики – конкретная трудовая деятельность человека, использующего машины.

Эргономика рассматривает технический и человеческий аспекты в неразрывной связи. Сочетание способностей человека и возможностей машины существенно повышает эффективность функционирования СЧМ. Поэтому решение прикладных проблем эргономики предполагает движение одновременно в двух направлениях – от требований человека к машине и условиям ее функционирования и, наоборот – от требований машины и условий ее функционирования к человеку. Оптимальные решения находятся, как правило, напересечении этих направлений. Тем самым эргономика решает задачи рациональной организации деятельности людей в СЧМ, целесообразного распределения функций между человеком и машиной.

Следует особо подчеркнуть, что эргономика изучает определенные свойства СЧМ, которые получили название человеческих факторов. Они представляют собой интегральные характеристики связи человека и машины, проявляющиеся в конкретных условиях их взаимодействия при функционировании системы.

Знание человеческих факторов позволяет формулировать требования к профессиональному отбору и обучению персонала, техническим средствам подготовки, согласованию внешних средств трудовой деятельности и способов ее осуществления. Увеличивается роль человеческих, факторов применительно к задачам проектирования, создания и использования технически сложных изделий культурно-бытового назначения (радиоаппаратура, магнитофоны, телевизионная техника и др.).

Человеческие факторы всесторонне проявляются и фиксируются в такой целостной эргономической характеристике СЧМ, как эргономичность.

Под эргономичностью понимают свойство техники изменять эффективность трудовой деятельности в СЧМ в зависимости от степениее соответствия физическим, биологическим и психическим свойствам человека. Эргономичность формируется на базе таких свойств техники, как управляемость, обслуживаемость, освояемость и обитаемость.

Управляемость – свойство техники изменять эффективность выполнения человеком основной и вспомогательной работы при обеспечении необходимых технологических операций над предметом труда.

Обслуживаемость – свойство техники изменять эффективность выполнения человеком трудовых операций по приведению техники в состояние готовности к функционированию и поддержанию этого состояния во времени.

Освояемость – характеризует эффективность приспособления техники к быстрому и качественному овладению техникой техническим и управляющим персоналом.

Обитаемость – эргономическое свойство техники, приближающее условия её функционирования к оптимальным биологическим параметрам внешней среды, при которых работающему человеку обеспечивается нормальное развитие, хорошее здоровье и высокая работоспособность.

Качественными показателями эргономичности являются:

· по управляемости:

- среднее время или коэффициент занятости человека-оператора выполнением определенной единицы технологического процесса;

- вероятность выполнения человеком-оператором единицы технологического процесса с заданным качеством;

- производительность или норма времени на единицу труда;

· по обслуживаемости:

- среднее оперативное время занятия человека подготовкой техники к её применению;

- среднее оперативное время занятостью восстановлением или профилактикой техники;

· по освояемости:

- среднее календарное время профессиональной подготовки человека-оператора;

- уровень квалификации человека, необходимый для обслуживания техники.

Говоря о задачах эргономики, необходимо вести речь о комплексе задач, стоящих перед эргономикой и решаемых ею.

Одной из важнейших задач эргономики является оптимизация условий труда, для чего изучаются возможности и особенности различных категорий индивидов с целью учета полученных результатов при проектировании оборудования рабочих мест. В том числе эргономика приобретает все большее значение и в решении комплексной проблемы реабилитации лиц, в той или иной мере утративших работоспособность.

С этой же целью в эргономике изучаются психофизические возможности и особенности людей пожилого возраста. Таким образом, эргономика создает научную базу для решения важной социальной проблемы по вовлечению в производительный труд указанной части населения.

Эргономика призвана решать ряд проблем, связанных с оценкой точности, надежности и стабильности работы, влияния психической напряженности, утомления, эмоциональных факторов и особенностей нервно-психической организации оператора на эффективность его деятельности в СЧМ.

Большое значение имеет создание эргономического обеспечения научной организации и безопасных условий труда. С этой целью должна производиться разработка эргономических норм и требований, а также эргономической оценки качества промышленной продукции.

Эргономика должна решать также ряд задач методологического характера. Это связано с тем, что она как наука находится в стадии становления, активного развертыванияисследований. Разработка методологических проблем способствует построению теории эргономики и тем самым, обогащает практику конкретных исследований.

Выявление направлений исследований и круга решаемых задач позволяет сформулировать общую цель или главную задачу эргономики. Главная цель эргономики формулируется как единство трех аспектов исследования и проектирования:

1) повышение эффективности деятельности и соответственно функционирования человеко-машинных систем;

2) охраны здоровья людей;

3) всестороннего развития личности людей, участвующих в трудовом процессе. Принятие тезиса о триедином характере главной цели эргономики позволяет избежать отрыва эргономических исследований от конкретных задач развития производства.

Можно сформулировать и основные задачи эргономических разработок , реализуемые при решении любой эргономической задачи.

1. Анализ и синтез деятельности оператора в СЧМ . В процессе анализа изучается структура деятельности оператора, выявляются цели, мотивы и способы выполнения трудовой деятельности, рассматриваются возможные режимы работы и оценивается их влияние на результаты труда. На основании этих исследований определяются необходимые требования к характеристикам человека – оператора.

2. Изучается комплекс эргономических свойств (характеристик) человека – оператора. Исследуется работа органов чувств человека, его центральной нервной системы, моторно-двигательного аппарата и т.д. Причем рассматриваются только оптимальные значения этих характеристик, а не экстремальные.

3. Организация рабочего места оператора с учетом комплекса его эргономических свойств, определенных ранее. Разрабатываются требования, предъявляемые к рабочему месту в целом и к отдельным его элементам, с целью обеспечения максимальных удобств и эффективности работы.

4. Профессиональная подготовка операторов , включающая в себя профотбор, профобучение, тренировку и формирование коллективов.

5. Эргономическое проектирование и оценка СЧМ.

6. Определение экономического эффекта эргономического обеспечения.

ИНФОРМАЦИОННО-ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ ДЛЯ ГЕОФИЗИЧЕСКИХ ИССЛЕДОВАНИЙ СКВАЖИН

1. ОСНОВНЫЕ ЗАДАЧИ И ФУНКЦИИ КОМПЬЮТЕРИЗИРОВАННЫХ ИССЛЕДОВАНИЙ СКВАЖИН ПРИБОРАМИ НА КАБЕЛЕ

Начавшаяся компьютеризация ГИС, создание полных компьютерных технологий, цифровая передача и обработка данных преследуют решение нескольких основных информационных и экономических задач:

1) повышение достоверности первичной информации за счет ее оцифровки непосредственно в местах получения (скважинных приборах), передачи без искажений по линиям связи, цифровой обработки и регистрации;

2) повышение точности определения геологических параметров и технического состояния скважин вследствие совмещения измерений разнотипными скважинными приборами в единых скважинных условиях;

3) учет влияния геолого-технических условий исследований в процессе измерений;

4) проведение оперативной комплексной обработки информации в режиме реального времени с различными средствами и процедурами контроля качества первичных данных;

5) проведение глубокой многопараметровой комплексной интерпретации геофизических и геологических данных в стационарных условиях с построением трехмерных моделей коллекторов и залежей;

6) сокращения времени непроизводительного простоя скважин и принятия управляющих решений;

7) быстрый и облегченный обмен данными с другими информационно-измерительными системами.

Обязательными составными элементами СГИИС для исследования приборами на кабеле являются:

1) цифровые многозондовые скважинные приборы с управляемыми режимами измерений, работающие в комбинированных сборках (агрегатируемые);

2) цифровая телеметрия, обеспечивающая асинхронный доступ к данным каждого измерительного зонда и управляющим элементам прибора;

3) цифровая компьютеризированная лаборатория, включающая средства сбора цифровой и аналоговой информации от скважинных приборов, спускоподъемного и вспомогательного оборудования и управления их работой, средства регистрации, визуализации, обработки, хранения и передачи полученной информации, вспомогательные средства, обеспечивающие работоспособность всех систем лаборатории (станции), диагностику и контроль их состояния, средства резервирования;

4) спускоподъемное оборудование, работающее в автоматическом или полуавтоматическом режиме;

5) программно-методическое обеспечение калибровки и тестирования приборов, проведения измерений, обработки, хранения и передачи информации, диагностики и контроля их состояния составных частей информационно-измерительного комплекса и программного обеспечения.

Компьютеризированная информационная технология геофизических исследований скважин содержит следующие этапы:

· получение задания на проведение исследований;

· выбор методики и технических средств для исследований;

· подготовка технических средств к исследованиям;

· проведение исследований и оформление промежуточного результата;

· обработка результатов исследований, представление материалов заказчику в соответствующей форме;

· выдача заключения.

Каждому из этих этапов соответствует определенный регламент работ, который должен быть выполнен на основе существующих или вновь созданных методик работ, а каждое рабочее место специалиста, выполняющего тот или иной этап, необходимо оснастить соответствующими техническими средствами и программно-методическим обеспечением . В общем виде СГИИС состоит из комплекса средств получений геофизической информации на скважине и ряда автоматизированных рабочих мест специалистов на базе ПК (АРМ геолога. АРМ геофизика-интерпретатора, АРМ метролога и т.д.), которые должны быть объединены в единую интегрированную информационную систему промыслово-геофизического предприятия.

Центральным звеном этой системы является информационно-измерительная система геофизических исследований скважин (СГИИС), которая включает в себя набор технических средств (скважинные приборы, геофизическая лаборатория, подъемник и т.д.) и методическое обеспечение, определяющее регламент работ при каждом виде измерений.

Критерии оценки эффективности применения СГИИС можно найти только на основе системного анализа всей технологии проведения ГИС. Системный анализ предполагает рассмотрение с технологических, программных средств для выполнения определенной задачи, в частности проведения всего комплекса ГИС. Функции, позволяющие поднять производительность и геологическую эффективность системы на качественно новый уровень, имеют самые высокие экспертные весовые оценки, определяющие степень значимости каждой из функций.

2. ЦИФРОВЫЕ И ПРОГРАММНО-УПРАВЛЯЕМЫЕ ПРОМЫСЛОВО-ГЕОФИЗИЧЕСКИЕ ИЗМЕРИТЕЛЬНЫЕ ЛАБОРАТОРИИ И СТАНЦИИ

В настоящее время в геофизических производственных организациях РФ и стран СНГ эксплуатируется большое количество промыслово-геофизических лабораторий и станций, оснащенных оборудованием для цифровой регистрации данных ГИС. На базах геофизических предприятий с помощью отдельно выпускаемых регистраторов (МКС-Самотлор, ПВК, Пласт-5, КИУ) была проведена модернизация серийных аналоговых лабораторий ЛКС-7АУ-03.

Перечисленные лаборатории обладают различными функциональными возможностями и по-разному вписываются в полный цикл компьютерной технологии геофизического предприятия.

Вне зависимости от области применения промыслово-геофизической лаборатории (геофизические исследования открытого ствола, обсаженной скважины, контроль за эксплуатацией скважины) промыслово-геофизическая лаборатория состоит из ряда подсистем:

· сбора геофизической информации;

· регистрации и визуализации;

· питания и управления;

· контроля за спускоподъемными операциями;

· силового питания.

Подсистема сбора геофизической информации предназначена для выделения и разделения по регистрирующим каналам измерительной информации, поступающей по кабелю от скважинных приборов.

Подсистема регистрации и визуализации включает в себя средства, необходимые для автоматической регистрации получаемых от подсистемы сбора геофизической информации данных, и их визуализацию с целью контроля качества регистрации.

Подсистема питания и управления осуществляет питание скважинных приборов и управление работой исполнительных механизмов (двигателей постоянной и переменного тока, переключателей и т.п.). В качестве источника питания для работы исполнительных механизмов скважинных приборов применяется блок БУСП-М, выходы которого связаны с измерительными панелями этих приборов. При работе с цифровыми связками программно-управляемых скважинных приборов дополнительно вводится блок кабельного интерфейса.

Подсистема силового питания осуществляет питание оборудования лаборатории стабилизированным напряжением промышленной частоты. В случаях работы при больших провалах сетевого питания в состав лаборатории вводится агрегат бесперебойного питания с аккумуляторами.

Подсистема контроля за спускоподъемными операциями предназначена для обеспечения синхронной работы регистрирующих средств лаборатории с движением прибора в скважине и определения параметров этого движения (глубина, скорость, натяжение кабеля).

Техническая оснащенность геофизических партий определяется задачами, решаемыми геофизической службой, и условиями проведения исследований.

Одно из основных требований, предъявляемых к проводимым работам, – это высокая точность измерения изучаемого параметра. По техническим условиям погрешность измерения основных геофизических параметров не должна превышать 5%. В то же время исследования проводятся не в стационарных условиях, а в скважинных, расположенных на значительном удалении от мест базирования геофизической службы. Для современных скважин характерны большие глубины, высокие температуры, ограниченный диаметр. Поэтому вся геофизическая аппаратура должна быть высокоточной, устойчивой к вибрациям и тряске, надежной в работе при значительных перепадах температуры.

Современные геофизические партии оснащены специальными станциями, которые включают: комплект наземной измерительной аппаратуры; скважинные приборы; оборудование, обеспечивающее спуск приборов в скважину и подъем их на поверхность; кабель, на котором производят спуско-подъемные операции и который одновременно служит электрическим каналом связи между наземной аппаратурой и скважинным прибором.

Партия (отряд), проводящая геофизические исследования в скважинах, должна иметь полный комплект оборудования, необходимого для выполнения работ. Все оборудование и аппаратуру станции размещают в кузовах специальных автомашин. Для обслуживания скважин небольшой глубины (до 1500 м) аппаратуру монтируют в кузове одной автомашины, для изучения разрезов глубоких скважин – в кузовах двух автомашин. При этом в одном кузове, который установлен на шасси автомашины повышенной проходимости и называемой самоходным подъемником, монтируется лебедка с кабелем и размещается комплект скважинных приборов. Вся наземная измерительная аппаратура монтируется в кузове, установленном на шасси автомашины-вездехода, и называется автоматической лабораторией.

Для обслуживания скважин, которые бурятся на морском шельфе или в труднодоступных районах, лебедку с кабелем устанавливают непосредственно на скважине. Измерительную аппаратуру (лабораторию) изготовляют в виде отдельных блоков и к месту производства доставляют в контейнерах.

Компьютеризированные каротажные лаборатории подразделяют на:

1. аналоговые с цифровым или компьютеризированным регистратором, осуществляющие цифровую регистрацию данных от всех типов скважинных приборов через аналоговые (импульсные) выходы наземных панелей этих приборов;

2. программно-управляемые, работающие с цифровыми программно-управляемыми скважинными приборами и комбинированными сборками этих приборов;

3. лаборатории с программно-управляемыми средствами демодуляции и декодирования информационных сигналов скважинных приборов, коммутации жил кабеля, источников питания и управления опросом приборов, работающие с аналоговыми приборами без их наземных панелей.

На рис. 2 приведена структурная схема промыслово-геофизической лаборатории, которая в совокупности с набором скважинных приборов, оснащенных индивидуальными системами телеметрии и соответствующими пультами, составляет скважинную геофизическую информационно-измерительную систему.

Переход к машинной обработке результатов ГИС привел к необходимости цифровой регистрации данных. В настоящее время ГИС представляет собой единую технологию цифровой регистрации и компьютеризованной первичной обработки данных. Цифровые лаборатории включают:

· ЭВМ с определенным типом операционной системы (ОС);

· систему оцифровки аналоговых и импульсных сигналов;

· накопители на магнитной ленте (НМЛ) и гибких дисках;

· программно-методическое обеспечение для взаимодействия с оператором в интерактивном режиме и предварительной обработки данных (включая редактирование данных);

· систему контроля за условиями проведения измерений (коррекция глубины по магнитным меткам, регистрация натяжения кабеля, измерение давления в скважине, температуры, плотности и проводимости ПЖ).

Рис. 2. Структурная схема аналоговой информационно - измерительной системы


Для поддержания нормальной работоспособности персонала и оборудования лабораторий и станций в их состав включают вспомогательные подсистемы. Подсистема жизнеобеспечения оснащена кондиционером, отопителем и системой наддува воздуха в салоне лаборатории.

КАРАТ-2 . Опыт создания компьютеризированных двухуровневых систем типа КИУ позволил быстро провести модернизацию этой системы на основе персонального компьютера IBM-PC/AT. Разработан и выпускается (СКТБ СПТ НПГП ГЕРС, г. Тверь) двухуровневый компьютеризированный регистратор КАРАТ-2 , в котором в качестве нижнего уровня использована микропроцессорная система МПСУ с набором геофизических модулей (УСО). Верхний уровень включает IBM-PC в индивидуальном исполнении. Индустриальное исполнение IBM-PC позволяет использовать его в качестве системного вставного блока в стойке. Системный вставной блок индустриального компьютера выполнен в вибро- и пылезащищенном исполнении (по классу IP-54) и включает в себя пассивную кросс-плату EISA, в которую вставляется процессор и системные контроллеры. Связь с нижним уровнем происходит через специальный шинный адаптер. В системе использован съемный, возимый винчестер (80-120 Мбайт), два гибких диска (3" и 5") и стандартный, специально укрепленный, монитор SVGA, плоттер ЭСПУ-К. Предполагается применять импортный термоплоттер SR-2020 или цветной плоттер.

Программное обеспечение регистратора КАРАТ-2 выполнено в среде MS-DOS и включает в себя базу данных по месторождениям, скважинам, замерам в скважине отдельными приборами. Системное программное обеспечение ГРИС содержит практически все функции, требуемые для современных регистрирующих систем. Информация записывается на диски в международном формате LAS и выводится на плоттере или в формате привычном для российских заказчиков, или в формате фирмы Шлюмберже. Достоинством программного обеспечения является то, что оно позволяет пользователю самостоятельно включать в состав системы любой скважинный прибор. В дальнейшем эта система может развиваться за счет введения в ее состав расширенного комплекса обрабатывающих программ.

Применение цифровых или компьютеризированных регистраторов не изменило структуру геофизической лаборатории. Произошла замена аналогового регистратора, что привело к повышению качества работ и ее производительности. В то же время в лаборатории остался весь набор геофизических пультов, осуществляющих связь со скважинными приборами как по цепям питания и управления, так и по информационным сигналам.

Технология работы оператора на скважине практически не претерпела изменений. Как и прежде, остались операции ручной настройки пультов, калибровки скважинных приборов. Появление в лаборатории компьютера, даже очень мощного, никак не повлияло на сам процесс измерений, так как он определяется структурой измерительной схемы скважинного прибора в совокупности с его индивидуальным измерительным пультом. Цифровой или компьютеризированный регистратор позволяет в той или иной степени автоматизировать процесс цифровой регистрации и осуществлять контроль качества: визуально – на экране монитора в процессе, исследований, количественно - после предварительной обработки.

Если рассматривать геофизическую лабораторию с позиции теории измерительных систем, то агрегатирование в этой системе происходит на уровне выходов измерительных пультов. Только на этом конструктивном и информационном срезе возможны замена одного метода измерений на другой и расширение комплекса применяемых методов ГИС.

Современные лаборатории автоматических станций обеспечивают регистрацию всех геофизических параметров, измеряемых в скважине. Например, компьютеризированный регистратор КАРАТ-2 позволяет пользователю самостоятельно включать в состав системы любой скважинный прибор и имеет несколько носителей магнитной записи.

В состав станций включен подъемник, представляющий собой самоходную установку, смонтированную в специальном металлическом кузове на шасси автомобиля повышенной проходимости.

Спуск и подъем приборов осуществляют с помощью лебедки, установленной в кузове подъемника, на барабан которой намотан кабель. Барабан лебедки выполнен из немагнитного материала. Он имеет радиальное отверстие, через которое пропускается кабель для геофизических работ. Броня кабеля в большинстве подъемников крепится на оси барабана. Токоведущие жилы кабеля подсоединяются к коллектору. Выбор автомашины, емкость лебедки и ее конструктивные особенности определяются глубиной исследования и типом кабеля.

Кузов подъемника (рис. 3) разделен на два отделения. Передняя часть, примыкающая к кабине автомобиля, отведена под кабину лебедчика. Здесь установлен пульт управления лебедкой 7, контрольные приборы, силовой блок энергопитания, дублеры рычагов управления автомашины 4, рычаги управления лебедкой 5 и 6. Во втором отделении установлена лебедка с кабелем 8. При необходимости в нем могут быть размещены бензоэлектрический агрегат или стационарный контейнер для транспортировки источников радиоактивного излучения. Здесь же перевозят грузы, скважинные приборы, блок-балансы.

Рис. 3. Схема размещения в самоходном подъемнике

Тяговое усилие на барабан лебедки передается от двигателя автомобиля через механизм сцепления и коробку отбора мощности, карданную передачу, двухскоростной редуктор и двухрядную цепь.

Изменение скорости движения кабеля и величины тягового усилия осуществляется регулированием числа оборотов двигателя, переключением передаточных отношений в коробке передач автомобиля и в двухскоростном редукторе. Для плавного спуска кабеля и установки его на заданной глубине лебедка снабжена ленточным тормозом с ручным и пневматическим управлением. Лебедка оборудована полуавтоматическим кабелеукладчиком и маслонаполненным коллектором с металлическими щетками для соединения жил кабеля со схемой лаборатории.

В кабине лебедчика в подъемнике установлены приборы для измерения скорости движения и натяжения кабеля, глубины спуска прибора, световой сигнализации и двусторонней переговорной связи со скважиной и лабораторией, приборы для освещения кузова и устья скважины.

Рис. 4. Подъемник каротажный самоходный ПКС-8 на базе автомобиля Урал 532321

Комплексирование скважинной аппаратуры, т.е. выполнение за один спуско-подъем многопараметровых измерений, повышает геологическую эффективность ГИС, так как вследствие нахождения приборов в скважине одновременно в одинаковых условиях при совместной обработке результаты получаются более достоверными.

Реализовать это преимущество возможно, если для всего парка скважинных приборов применять единую систему телеметрии, а скважинные приборы выполнять "проходными" (т.е. жилы кабеля проходят транзитом через весь скважинный прибор) для подключения, следующего прибора. Каждый скважинный прибор должен иметь свой АЦП и свой модулятор-демодулятор (модем) для подключений к жилам кабеля. Объединение нескольких скважинных приборов единым магистральным интерфейсом (например, на основе стандарта "Манчестер-II" и стандарта M1L-1553B) позволяет агрегатировать измерительные средства системы на новом конструктивном и информационном срезе – на уровне кабельного канала связи. Тем самым упрощается структура геофизической лаборатории, так как отпадает необходимость в геофизических измерительных пультах. Эти сложные устройства заменяются модулем связи с телеметрией скважинных приборов (модемом), который может быть вставлен непосредственно в микро-ЭВМ регистратора.

Объединение разнородных, с точки зрения измеряемых физических полей и объемов информационных потоков, скважинных приборов в единую сборку ставит задачу организации приема от них информации. Выполнение этой задачи возлагается на микро-ЭВМ регистратора, который в этом случае становится центральным управляющим звеном информационно-измерительной системы. Управляющая ЭВМ через модем подает запрос к скважинному прибору, а выбранный скважинный прибор в ответ на запрос передает необходимые данные, которые регистрируются на винчестер и используются для визуализации и последующей обработки.

СРАВНИТЕЛЬНЫЙ АНАЛИЗ ЭФФЕКТИВНОСТИ РЕГИСТРИРУЮЩИХ СИСТЕМ ГИС

Сравнение российских СГИИС с аналогичными системами, применяемыми передовыми зарубежными фирмами:

1. Промыслово-геофизические лаборатории наиболее передовых зарубежных фирм (Schlumbergcr, CGG) включают в свои состав не систему регистрации и визуализации, как в рос­сийских промыслово-геофизических лабораториях, а систему управления и обработки, состоящую из двух рабочих мест: места оператора и места геофизика-интерпретатора. Технически эти места выполнены идентично с применением одного и того же оборудования. Центральные процессоры рабочих мест связаны между собой, как правило, по сетевому интерфейсу типа Ethernet. Это позволяет решить две задачи. Во-первых, обеспечить 100%-ное резервирование в случае выхода из строя одного из рабочих мест. Во-вторых, обеспечить параллельную работу по регистрации и обработке.

2. Центральный процессор системы управления измерениями осуществляет управление и контроль за работой не только скважинных приборов, но и всех остальных подсистем промыслово-геофизической лаборатории. В промыслово-геофизических лабораториях фирм "Schlumberger", CGG, "Halliburton" имеются специальные технологические мониторы для отображения параметров условий измерений и состояния системы.

3. Контроль за спускоподъемными операциями проводится не только с помощью наземного оборудования, но и с помощью специального технологического модуля, входящего в состав цифровой сборки скважинных приборов, осуществляющего контроль за движением приборов в скважине и условиями измерений.

4. Переход фирмы "Schlumberger" к представлению материалов в виде псевдотрехмерная образов скважины (imaging) требует наличия на борту цветного плоттера.

5. Технические средства и программно-методическое обеспечение вышеперечисленных фирм позволяет проводить весь комплекс работ в открытом стволе, контроль техсостояния обсаженных скважин и их эксплуатации, а также прострелочно-взрывные работы и скважинную сейсмику.

Российские промыслово-геофизические лаборатории выполнены в настоящее время на базе старых аналоговых лабораторий типа ЛКС-7АУ-03, в состав которых вводится цифровой регистратор. Наиболее близко к зарубежным системам приближается система КАРАТ-2, которая имеет в своем составе цифровые сборки для работы в открытом стволе и развитую систему оперативной геофизической обработки на борту лаборатории. В ней отсутствуют системы контроля за состоянием остальных подсистем промыслово-геофизической лаборатории и условий проведения ГИС.


Эргономика рабочего места при работе с комп’ютером

Создается впечатление, что такие столы вовсе не предназначены для живого человека, тем более такого, который вынужден долгие часы просиживать за работой. С комфортом располагаются на нем исключительно ПК и периферия.

Одной из основных задач эргономики является организация рабочего места оператора с целью повышения качества ГИС и снижения влияния нагрузок на организм человека.

Скудость моделей компьютерных столов в отечественных мебельных магазинах просто удивляет – там представлены либо стандартные столы для офиса, на которых не предусмотрено место для компьютера и периферии, либо компьютерная стойка, «не предполагающая» пользователя. Впрочем, о нем, как обычно, никто и не подумал – главное, чтобы компьютеру было удобно.

Давайте разберемся, каким, как правило, бывает рабочее место, и каким оно должно быть, чтобы работать на нем было удобно и приятно. Чаще всего оно представляет собой заставленную различными периферийными устройствами, заваленную справочной литературой и прочими, не всегда нужными мелочами некую конструкцию, именуемую почему-то «компьютерным столом».

Создавая удобства для «Ее Величества Клавиатуры», можно впоследствии оказать медвежью услугу тем, кто с ней работает

«А на чем же лучше всего сочетать длительные компьютерные и письменные работы?» – возникает естественный вопрос. Ответ на него таков: в основном пригодность и функциональность любого стола определяет его рабочая зона . Та часть столешницы, до которой работающий человек дотягивается рукой с прижатым к туловищу локтем, считается ближней зоной охвата, а то место, куда он может дотянуться, полностью выпрямив руку, – границей дальней зоны.

Любому прямо сидящему за столом человеку бывает необходимо дотянуться до какой-либо его точки, что, видимо, реально сделать, увы, только в двух случаях: вы либо выращены в военной лаборатории из пробирки, либо столешница будет определенным образом «окружать» вас. Кроме того, очень важно правильно установить монитор, соблюдая следующие требования:

· дисплей должен стоять точно напротив пользователя, на уровне его глаз и на расстоянии вытянутой руки.

· перед экраном должно хватать места для клавиатуры (в соответствии с правилами грамотной посадки при слепом десятипальцевом методе печати), а если нужно, то для бумаг и книг.

Это значит, что монитор должен находиться в самой широкой части стола.

Кроме того, не стоит упускать из виду критерий общей рабочей площади, доведенный до абсурда любителями «подставок для компьютеров». И стационарный ПК, и стол для него не автономны и конструктивно никогда не будут завершены. Рабочее место – это не стол с компьютером, и не следует об этом забывать.

Площадь, занимаемая столом, и площадь, отведенная под рабочее место, имеют совершенно разную величину, и именно первая должна «стремиться» ко второй, а не наоборот, как это зачастую бывает

От правильного расположения монитора будет зависеть то, насколько часто вам придется посещать окулиста

Итак, обобщив все высказанные соображения, в качестве практически идеального рабочего места можно представить себе некую угловую структуру с передним краем в форме лекала. Общая занимаемая ею площадь оптимальна, если ее установить в углу, а «мертвое», недоступное пространство занять монитором. Его сглаженный полукруглый передний край образует дугу вокруг пользователя, обеспечивая оптимальную зону доступа.


Заключение

Несмотря на интенсивное внедрение компьютерных технологий в ГИС, человек все же выполняет достаточно большой объем работ, поэтому необходимо уделять большое внимание оснащению рабочего места специалиста соответствующими техническими средствами и следить за правильной организацией рабочих мест. Соблюдая определенные правила при проектировании АРМ можно поднять производительность труда, а так же качество ГИС на новый уровень. Также для поддержания нормальной работоспособности персонала и оборудования лабораторий и станций в их состав необходимо включать вспомогательные подсистемы, такие как подсистема жизнеобеспечения, оснащенная кондиционером, отопительной системой и системой наддува воздуха.

Так же большое внимание следует уделять и разработке нового оборудования, так как это так же влияет на качество проведения исследований. Например, программный комплекс КАРАТ-2 дает пользователю возможность самостоятельно включать в состав системы любой скважинный прибор, а комплексирование скважинной аппаратуры повышает геологическую эффективность ГИС.

Хотя эргономика и не является технической наукой, однако при учете эргономических норм и требований, а также эргономической оценки качества промышленной продукции можно повысить качество проводимых исследований в геофизике.


Список литературы

1. Добрынин В.М., Вендельштейн Б.Ю., Резванов Р.А., Африкян А.Н.,: Геофизические исследования скважин: Учеб. Для вузов. Под ред. д. г.-м. н. В.М. Добрынина, к. т. н. Н.Е. Лазуткиной – М.: ФГУП Издательство “Нефть и газ” РГУ нефти и газа им. И.М. Губкина, 2004. – 400с. Илл.;

2. Комаров С.Г.: Геофизические методы исследований скважин;

3. Розенблат В.В.: Общие основы физиологии труда и эргономики.

Похожие рефераты:

Эксплуатационные скважины для освоения месторождений Западной Сибири

Ремонт и обслуживание скважин и оборудования для бурения

Проектное решение по разработке месторождения

Анализ режима работы скважин оборудованных УЭЦН на примере ОАО "Сибнефть"

Мероприятия по интенсификации добычи нефти на Мишкинском нефтяном месторождении

Гидродинамические методы исследования скважин на Приобском месторождении

Проект разбуривания участка в районе деятельности БП "ТЮМЕНБУРГАЗ"

Оптимизация технологических режимов работы скважин механизированного фонда

Проект бурения и крепление эксплуатационной скважины на Песчаной площади Краснодарского края

Гидродинамические методы исследования скважин на Приразломном месторождении

Направленное бурение

Проектирование техологии бурения наклонно-направленной скважины глубиной 1773 м

Южно-Ягунское нефтяное месторождение

Технология ремонтно-изоляционных работ на примере СНПХ-9633

Выбор и расчет оборудования для депарафинизации нефтяных скважин в условиях НГДУ "ЛН"

Рославльское нефтяное месторождение

Геофизические методы исследования горизонтальных скважин Федоровского нефтегазового месторождения Западной Сибири
