Реферат: Метод стереоизмерений по цифровым изображениям

Чибуничев А.Г.

В настоящее время вопросам обработки цифровых изображений, полученных камерами на ПЗС, уделяется большое внимание в исследованиях советских и зарубежных ученых [1 —10]. В основном эти исследования направлены на повышение точности и надежности определения координат точек изображений и их отождествления на смежных снимках. Так, например, положение маркированных точек на изображении определяется с точностью 0, 01—0, 05 пиксела изображения [4; 10] по макетным снимкам и 0, 03—0, 09 величины пиксела [3, 7, 8, 9] по реальным изображениям, полученным различными камерами на ПЗС.

Для немаркированных точек точность отождествления одноименных точек на паре реальных снимков значительно ниже и колеблется в пределах 0, 5—10 пикселов изображения [6]. При этом надежность отождествления маркированных точек на тест-объекте достигает — 90% [5] и 50—80% на реальных снимках (также по маркированным точкам)[5, 9]. Точность и надежность определения координат точек цифрового изображения и их отождествления на смежных снимках зависит от качества самих изображений (параметров . камеры, условий съемки) и в значительной степени от алгоритмов их обработки. Используя цифровую фотограмметрическую систему на базе персонального компьютера, описанную в [2], можно организовать обработку цифровых изображений с более высокой точностью и надежностью. Напомним, что в [2] речь идет о стереонаблюдениях и измерениях цифровых изображений на разделенном экране персонального компьютера. Вопрос о надежности отождествления одноименных точек стереопары в данном случае отпадает, так как выполняются стереонаблюдения.

С целью ускорения процесса измерений предлагается использовать измерительную марку, высвечиваемую на экране в виде «окна», величина которого подбирается немного больше по размерам маркированных точек. Процесс измерений в этом случае заключается только в том, чтобы данная маркированная точка попала в соответствующее «окно» (Р1 и Р2) на левом и правом снимке. Это существенно ускоряет процесс измерений и не требует от наблюдателя большой квалификации. Если измеряются немаркированные точки, то размер измерительной марки целесообразно устанавливать 20X20— 30x30 пикселов изображения, так как в таких пределах осуществляется наиболее точно корреляция двух изображений согласно исследованиям, выполненным в [9].

После наведения измерительной марки на выбранную точку вырезаются два фрагмента изображений по периметру «окна» и : и запоминаются в отдельных файлах для дальнейшей их обработки с целью получения координат х и у соответствующих точек на левом ( ) и правом ( ) снимках. Выделение фрагментов изображений и происходит из исходных изображений и, хранящихся в памяти ПК.

Здесь следует заметить, что выделение фрагментов изображений Р'1 и Р’2 происходит, естественно, из исходных изображений Р1 и Р1, хранящихся в памяти ПК. При этом дисплей служит только для стереонаблюдений и не является измерительной частью системы. Поэтому требования к дисплею в данном случае могут быть невысокими, особенно при измерениях только по маркированным точкам (такие задачи часто имеют место в инженерной фотограмметрии). Для этих целей может быть использован стандартный дисплей ПК вместо отдельного графического дисплея.

Теперь рассмотрим получение координат х, у, - по фрагментам изображений. Остановимся здесь только на случае маркированных точек. Для нахождения соответствующих координат точки левого и правого снимков достаточно найти координаты центра маркированной точки на этих снимках. Большинство авторов [4, 8, 10] решает этот вопрос следующим образом. Фрагмент изображения рассматривают как некоторое материальное тело и применяют к нему известный из математического анализа метод вычисления моментов различного порядка [11]. Для дискретного изображения размером m х n пикселей можно записать

(1)

где fij — значения плотностей пикселей или их функции. Выражения (2.1) являются универсальными в смысле формы маркированных точек. Однако они очень чувствительны к шумам. Поэтому для повышения точности определения координат хЦ, уЦ сначала выполняют предварительную обработку изображения (используя чаще методы пространственной области) путем свертки изображения с гауссоидой вида

(2)

что позволяет сгладить изображение. Затем выполняют пороговое удаление шумов. Пороговое значение плотности изображения: получают на основе эмпирических формул. Получена следующая оптимальная формула для изображения с уровнем квантования, равным 256:

(3)

где 2G — ширина распространения функции Гаусса (2);

А — размер маркированной точки.

Как показали исследования [10], такой подход дает хорошие результаты. Точность данного метода достигает 0, 01 пикселя. Однако этот путь имеет существенные недостатки. Имеется в виду необходимость подбора оптимальной ширины функции Гаусса, от которой в значительной степени зависит точность определения координат хЦ, уЦ. Выбор величины 2G, в свою очередь, зависит от уровня шума, уровня квантования изображения и размеров маркированной точки. Достаточно сказать, что изменение величины 2а на 0, 5 приводит к размыванию границ на 1 пиксель. Кроме того, вычисление центра фигуры на основе (1) совершенно не защищено от влияния локального шума, наличие которого может привести к грубым ошибкам. Источником такого шума могут быть блики, тени, посторонние изображения объектов, попавшие в пределы окна с маркированной точкой и т. д.

В данной работе предлагается другой подход, основанный на использовании уравнения фигуры маркированной точки для определения координат хЦ, уЦ. В этом случае появляется возможность подавлять пиксели, принадлежащие не только общему, но и локальным шумам.

Вычислительная процедура состоит из двух этапов. Первый этап заключается в выделении границ маркированной точки. На втором этапе определяются координаты хЦ, уЦ на основе уравнения фигуры.

Выделение границ маркированной точки основано на вычислении первой производной функции изображения f(x, у). Первая производная в любой точке изображения получается из величины градиента в этой точке. Существует много способов вычисления производных от изображения. Наибольшее распространение получили способы, основанные па свертке изображения в некоторой окрестности с центром в точке (х, у) с так называемой маской (оператором) H тех же размеров. Градиент изображения G можно записать в общем виде как двумерный вектор:

(4)

где Нx, Hy — маски;

* — обозначение операции свертки.

В качестве Нх, Ну использован оператор Собеля для окрестности 3x3:

(5)

Величина градиента в точке вычисляется как

(6)

Определение координат центра маркированной точки рассмотрим на примере круга:

(7)

Это уравнение составляется для всех точек, имеющих ненулевые значения градиентов в пределах фрагмента изображения. Решение выполняется по способу наименьших квадратов методом последовательных приближений. Каждому уравнению присваивается вес в зависимости от величины градиента:

(8)

где Gmax — максимальное значение градиента в пределах фрагмента изображения; Gi — значение градиента для данного (i) пикселя изображения.

Вес, вычисленный по (8), играет роль фильтра, который подавляет энергетические шумы (порядка 20%) и сужает область пикселей, принадлежащих границе контура, которая получается размытой из-за условий съемки и преобразований (6) примерно до +/-1 пикселя.

С целью уменьшения влияния локальных шумов, соизмеримых по энергии пикселей с уровнем сигнала на маркированной точке вводится второй вес также для каждого пикселя:

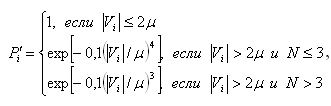

(9)

где Vi —невязка в i-м уравнении (7);

ц — средняя квадратическая ошибка единицы веса;

N — номер итерации.

Полученные таким образом координаты геометрического центра маркированной точки хц, уц на левом и правом снимках используются в качестве измеренных для дальнейшей аналитической обработки снимков, причем с весом, полученным из уравнивания.

Экспериментальные исследования данного метода подтвердили его эффективность. Координаты центра маркированной точки можно определять, в некоторых случаях с точностью 0, 01 пикселя изображения. Подробные экспериментальные исследования приводятся в следующей статье.
