Реферат: Тональная телеграфия

РАЗДЕЛ I ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ ТЕЛЕГРАФИИ


Исключительно важное значение для обеспечения управления войсками, как в прошлом, так и в современных условиях, имеет телеграфная связь. Она характеризуется простотой технической реализации и обслуживания, высокой помехозащищённостью (особенно слуховой телеграф) и возможностью документирования сообщений. На основе первичной сети связи в системе военной связи создаются вторичные сети связи, одной из которых является сеть телеграфной связи. При этом получение телеграфных каналов осуществляется с помощью специальной аппаратуры. Наибольшее применение на данное время в военной связи нашла аппаратура тонального телеграфирования.


1.1 ПРИНЦИПЫ ТЕЛЕГРАФНОЙ СВЯЗИ


Телеграфией называется область электросвязи, занимающаяся передачей дискретных сообщений. Дискретные сообщения представляют собой последовательности символов (буквы, цифры, знаки и т.п.). Совокупность применяемых символов называют алфавитом сообщений. Для передачи символов по каналам связи используют дискретные электрические сигналы. Дискретным называется сигнал в котором регистрируется конечное число значений его параметров, например, напряжений. Каждому символу ставится в соответствие определенная комбинация сигналов. Систему соответствий между символами алфавита сообщений и дискретными сигналами называют кодом. Совокупность дискретных сигналов, соответствующих определенному символу, называется кодовой комбинацией. Символы алфавита могут быть пронумерованы натуральным рядом чисел, например, а =1, б = 2, в = 3.... Каждое число удобно представить в двоичной форме, т.е. а - 001,

б

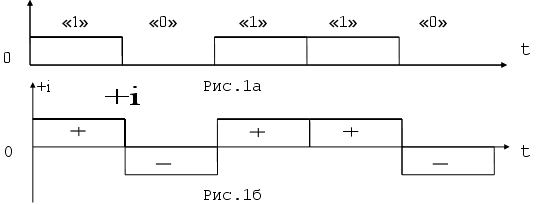

- 010, в - 011,... . Удобство представления чисел в двоичной форме состоит в том, что логическим "1" и "0" легко поставить в соответствие простые электрические сигналы. Из рис.1 видно, что "1" может быть поставлена в соответствие токовая (положительная) посылка", а "0" - бестоковая или отрицательная посылка.

Под посылкой понимается элементарный сигнал длительностью . Сигналы, состоящие из однополярных, рис.1а, или двухполярных, рис.1б, посылок называются сигналами постоянного тока. Минимально необходимое число посылок в кодовой комбинации - n - определяется объемом алфавита - (количеством символов) - N . и находится с помощью выражения

n = log2N

Например, для передачи 32 букв алфавита число n будет равно

n = log2 32 = 5. В современных телеграфных аппаратах, состоящих на вооружении войск связи, применен код, использующий однополярную последовательность посылок постоянного тока с числом импульсов в кодовой комбинации =5. Так, например, букве "Р" русского алфавита соответствует кодовая комбинация вида 01010, букве "Я" - 11101 и т.д.

В дискретных каналах под скоростью передачи двоичной информации подразумевается количество двоичных импульсов, передаваемых за 1 сек. Различают скорость передачи информации R (информационную скорость) и скорость телеграфирования В.

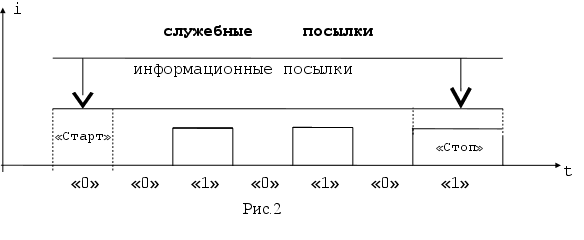

В реальных условиях как правило, в состав кодовой комбинации, кроме информационных посылок, т.е. тех, с помощью которых непосредственно кодируются символы, входят также служебные посылки, необходимые для обеспечения работы оконечных телеграфных устройств (ОТУ). Так, в старт-стопных телеграфных аппаратах это стартовая - бестоковая и стоповая - токовая посылки. Таким образом, в целом кодовая комбинация содержит семь двоичных импульсов, см. рис.2, из которых пять - информационных и два служебных.



За единицу информации принята одна двоичная посылка ("0"или"1"), называемая бит.

Скоростью телеграфирования (В) называется количество единичных элементов (информационных и служебных посылок) передаваемых за 1 сек. За единицу измерения величины В принят 1 бод, предполагающий передачу 1 двоичного импульса за 1 сек.

Информационной скоростью (R) называется количество информационных посылок, передаваемых за 1 сек. За единицу измерения величины R принят 1 бит/с. Следовательно, если одна семиэлементная кодовая комбинация с выхода телеграфного аппарата, передается за 1 сек, то В = 7 бод, а R= 5 бит/с, если за 1 сек. передается, например, десять кодовых комбинаций, скорости передачи составляют соответственно 70 бод и 50 бит/с.

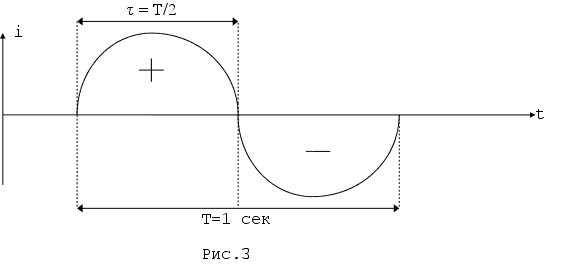

Скорость передачи однозначно связана с частотой следования двоичных импульсов - F . Как известно, если период одного полного синусоидального колебания - Т составляет 1 сек. частота его F = 1Гц. На этом же периоде, см. рис 3, могут быть уложены два двоичных импульса (положительной и отрицательной полярностей) с длительностями, равными Т/2.


Поэтому принято считать, что 1Гц = 1 бод(бит/с) или в общем виде F=1/2 В.


1.2 ОКОНЕЧНЫЕ ТЕЛЕГРАФНЫЕ УСТРОЙСТВА


Устройство, обеспечивающее преобразование символов дискретного сообщения в сигналы постоянного тока на передаче и обратное преобразование на приеме, называется оконечным телеграфным устройством (ОТУ), одной из разновидностей которого является телеграфный аппарат (ТГА). Телеграфный аппарат состоит из передающей и приемной частей. "Передатчик" содержит клавиатуру и кодирующее устройство, преобразующее символы (буквы, цифры, знаки) в сигналы постоянного тока. Основными элементами "приемника" являются декодирующее и печатающее устройства, которые пятиэлементную комбинацию постоянного тока преобразуют в символ и отпечатывают на ленте (рулоне).

В буквопечатающих телеграфных аппаратах типа СТ-2М, СТА-2, CТA-2M, СТА-2МФ, СТА-М67, широко используемых в общегосударственной и военной системах связи применен стартстопный способ фазирования.


1.2.1 Тактико-технические характеристики и общее устройство телеграфного аппарата СТА-М67


Назначение: телеграфный аппарат СТА-М67 (рис.45) предназначен для обеспечения буквопечатающей телеграфной связи между пунктами управления.

Характеристика: телеграфный аппарат СТА-М67 является автоматизированным ленточным буквопечатающим аппаратом со стартстопным способом фазирования, работающим на стандартной телеграфной ленте пятиэлементным международным кодом 2.

Возможности: телеграфный аппарат СТА-М67 обеспечивает передачу телеграфных сообщений по каналам тонального телеграфирования. Кроме того, аппарат допускает передачу сообщений по постоянным воздушным и кабельным линиям связи.

Дальность действия телеграфного аппарата по каналам тонального телеграфирования определяется протяженностью этих каналов; дальность действия аппарата по постоянным воздушным линиям связи не превышает 300 км., а по полевым кабельным линиям - 50 км.

Номинальная скорость телеграфирования: 360 и 400 знаков в минуту или 45 и 50 Бод соответственно.

Боевое применение: телеграфный аппарат СТА-М67 применяется как в составе комплекта аппаратных полевого (подвижного) узла связи типа

П-238Т, П-241Т, так и автономно на полевых и стационарных узлах связи.

Питание: преобразование символов сообщения в электрические сигналы осуществляется за счет источника постоянного тока (источника линейного питания) напряжением 80 - 160 В.

Состав комплекта аппарата. В полный комплект теле­графного аппарата СТА-М67 входят:

- телеграфный аппарат СТА-М67;

- аппаратный щиток АЩ-67;

- клейница;

- комплект запасных частей;

- комплект инструмента;

- укладочный ящик

- техническая документация.

Вес полного комплекта составляет 60 кг.

Аппаратные связи подвижного узла связи комплектуются рабочим комплектом аппарата, в который не входит укладочный ящик.

Вес рабочего комплекта составляет 35 кг.

Передача знаков с аппарата СТА-М67 в простейшем случае работы по физической линии осуществляется следующим образом: при нажатии на клавишу происходит перемещение комбинаторных линеек в передающей части аппарата, которые образуют пространственную кодовую комбинацию. Затем эта механическая пространственная комбинация линеек превращается во временную электрическую комбинацию путем последовательного размыкания и замыкания контактами передатчика электрической цепи.

Комбинация электрических посылок, пройдя через электромагнит передающего аппарата, через линию связи поступает в электромагнит приемного аппарата. Электромагнит приемного аппарата, срабатывая от поступающих посылок кодовой комбинации, своим якорем запускает приемный механизм аппарата, который временную электрическую комбинацию посылок превращает вновь в пространственную комбинацию механических частей аппарат. С помощью специального механизма эта механическая пространственная комбинация превращается в знак, отпечатываемый на бумажной ленте.

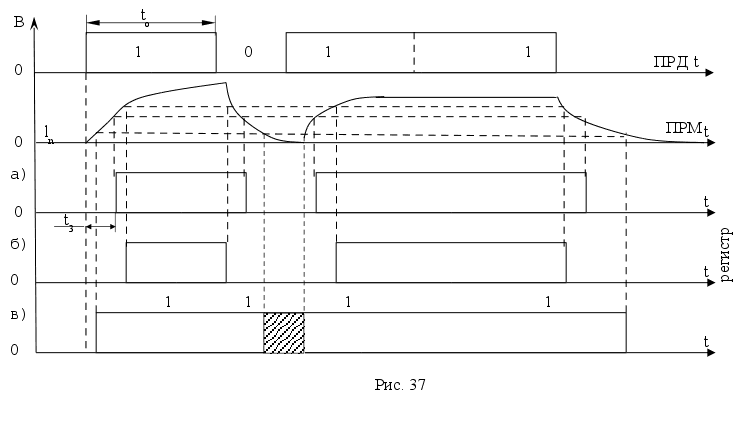

В аппарате применен стартстопный способ корректирования фазы, при котором передающий и приемный распределители в промежутках между передачей (приемом) знаков не вращаются, стоя на «стопе», таким образом, расхождение по фазе между ними равно нулю. Вращаются передающий и приемный распределители только при передаче (приеме) знаков.

Передача кодовой комбинации посылок любого знака производится в течение одного оборота передающего распределителя. Так как правильный прием посылок возможен только при синфазном вращении передающего и приемного распределителей, то с началом вращения передающего запускается и приемный распределитель, который совершает совместно с передающим один оборот, а затем останавливается.

Следовательно, при стартстопном способе корректирования расхождение по фазе передающего и приемного распределителей может произойти только в течение одного оборота и это расхождение устраняется после каждого оборота остановкой приемного распределителя.

Телеграфный аппарат СТА-М67 подключается к каналу связи и к источникам питания через аппаратный щиток АЩ-67. Источник линейного питания (+) подключается к зажиму «Б» щитка (минус этого источника подключается к общестанционному заземлению).

Источник моторного питания подключается к зажимам «М». Линия (канал) связи подключается к зажиму «Л» (если линия связи однопроводная), если линия связи двухпроводная, то второй провод подключается к зажиму "З".

Провод общестанционного заземления подключается к зажиму "З". Для подключения аппарата к линии (каналу связи) и источникам линейного и моторного питания необходимо:

- заземлить корпус аппарата, для чего подключить провод общестанционного заземления к зажиму "З" размещенному в правом заднем углу аппарата под его кожухом.

- колодку кабеля моторного питания аппарата включить в гнезда аппаратного щитка.

- колодку кабеля моторного питания включить в гнезда ЭП аппаратного щитка.

Включение моторного питания на телеграфном аппарате производится установкой тумблера включения питания, размещенного на цоколе аппарата в положение "ВКЛ".


1.2.2 Тактико-технические характеристики телеграфного

аппарата ЛТА-8


Назначение: Ленточный буквопечатающий электромеханический автоматизированный стартстопный телеграфный аппарат ЛТА-8 (рис.44) предназначен для передачи и приема информации по телеграфным каналам радио, радиорелейных и проводных линий связи как в полевых, так и в стационарных условиях эксплуатации на скоростях 400 и 360 зн/мин (50 и 45 бод).

Технические данные:

  • принцип коррекции - стартстопный;

  • код - пятиэлементный международный №2;

  • количество регистров - 3;

  • рабочий линейный ток 455 ма:

  • параметры электродвигателя аппарата:

напряжение постоянного тока, В…11020;

напряжение переменного тока, В…127

потребляемая мощность на постоянном токе, Вт…80;

  • клавиатура четырехрядная

  • контактное деление передатчика - 7,5;

  • искажение передатчика 7% при автоматической работе, 8% - при работе с клавиатуры;

  • исправляющая способность 35%;

  • уровень акустических шумов, создаваемых работающими механизмами аппарата в различных эксплуатационных сочетаниях , - 71 дБ при уровне шума окружающей среды 55 дБ;

  • скорость телеграфирования 45, 50 Бод;

  • скорость печати 360 - 400 зн/мин;

  • условия работы - от 0 до плюс 45С окружающей среды;

  • печать - на бумажной телеграфной ленте

  • красящая лента - одноцветная ГОСТ 6048-67;

  • перфолента - пяти-дорожковая; форма размеры и расположение отверстий - по ГОСТ 1860-64;

  • усилие протягивания перфоленты трансмиттером - не менее 70г;

  • напряжение линейной сети 120 В;

  • потребляемая мощность - не более 90 Вт;

  • питание - от сети переменного тока 127 В

  • электродвигатель - ДТА-40 УЗ;

  • напряжение срабатывания ЭДУ - 80…90 В;

  • скорость вращения электродвигателя 3060 об/мин;

  • габаритные размеры:

по ширине - не более 495,

по глубине - не более 539,

по высоте - не более 359;

масса аппарата без кругов перфораторной и телеграфной лент

не более - 40 кг.

Состав изделия

В комплект изделия входит:

  • телеграфный аппарат ЛТА-8, 1 шт.;

  • аппаратный щиток АЩ-8, 1 шт.;

  • кабель, 1 шт.;

  • кабель, 2 шт.;

  • комплект запасных частей и принадлежностей, 1 шт.;

  • комплект инструмента, 1 шт.;

  • комплект технической документации, 1 шт.;

  • клейница, 1 шт.;

  • комплект тары.

Телеграфный аппарат ЛТА-8 состоит из следующих механизмов:

  • передающего устройства;

  • приемного устройства;

  • цоколя с кожухом и обрамлением;

  • движущего;

  • вспомогательных.

В составе передающего устройства имеются:

  • клавиатура;

  • передающий распределитель;

  • трансмиттер;

  • автоответчик;

  • электромагнит дистанционного управления;

  • полупроводниковый коммутатор тока (КТП).

В составе приемного устройства, кроме механизмов, обеспечивающих прием кодовой комбинации, ее дешифрирование и отпечатывание знаками на телеграфной ленте, имеются:

  • реперфораторная приставка;

  • звонкая сигнализация - счетчик времени работы;

  • механизм запуска автоответчика;

  • осветитель телеграфной ленты;

  • сигнальная лампа счетчика знаков в строке.

Органы управления

Аппарат имеет следующие органы управления:

  • клавишу включения аппарата (включения напряжения питания аппарата);

  • клавишу непрерывной передачи (непрерывной передачи одной кодовой комбинации, соответствующей нажатой на клавиатуре клавиши);

  • клавишу выпуска перфоленты реперфоратором - с пробивкой только транспортных отверстий;

  • клавишу "Я ЗДЕСЬ" (запуска своего автоответчика);

  • клавишу пошагового возврата перфоленты в реперфораторе;

  • рычаг включения и выключения реперфоратора;

  • выключатель В1 - включение лампы осветителя;

  • устройство блокировки ненужных регистров.

Работа телеграфного аппарата ЛТА-8 и способ корректирования фазы распределителей аналогичны приведенным для СТА-М67.


1.3 ПЕРЕДАЧА ДИСКРЕТНЫХ СИГНАЛОВ ПО КАНАЛАМ ТЧ


Как уже отмечалось, информация всех видов, в том числе и телеграфная, передается по каналам ТЧ. Рассмотрим, можно ли посылки постоянного тока, поступающие непосредственно с выхода телеграфного аппарата ( r t = 50 бод) передать по каналу ТЧ. Очевидно, при данной скорости передачи частота следования посылок составляет F = 25Гц. Спектр последовательности импульсов кодовой комбинации представленной на рис. 2 имеет вид, рис. 4.



Как видно из рис.4., основная часть энергии телеграфного сигнала (первых пять гармоник частоты F=25 Гц) сосредоточена до нижней границы полосы частот канала ТЧ и по каналу ТЧ передана быть не может. В связи с этим, для обеспечения передачи дискретных сигналов по каналу ТЧ необходимо преобразовать посылки постоянного тока в тональные с частотами лежащими в полосе (0,3 - 3,4) кГц.


1.4 ПРИНЦИП ТОНАЛЬНОГО ТЕЛЕГРАФИРОВАНИЯ


Принято считать, что если для передачи телеграфных сигналов применяются переменные токи с частотами, находящимися в спектре 0,3-3,4 кГц, то такой способ телеграфирования называют тональным телеграфированием. Использование канала ТЧ для передачи телеграфной или фототелеграфной информации называют вторичным уплотнением. Аппаратура, предназначенная для преобразования посылок постоянного тока от ОТУ в тональные, называется аппаратурой тонального телеграфирования и является одним из видов аппаратуры вторичного уплотнения.

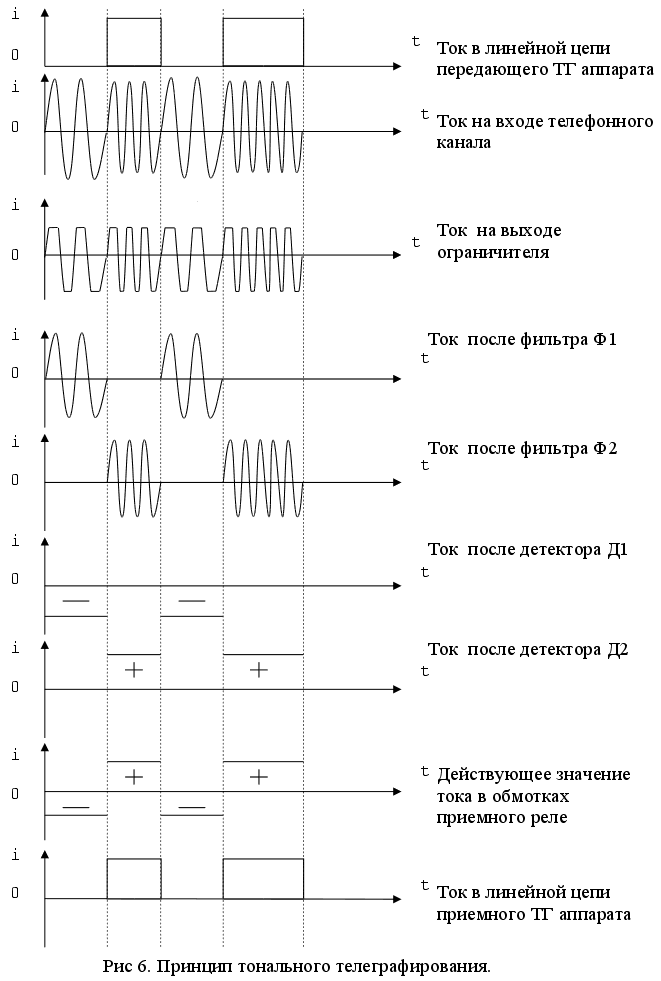

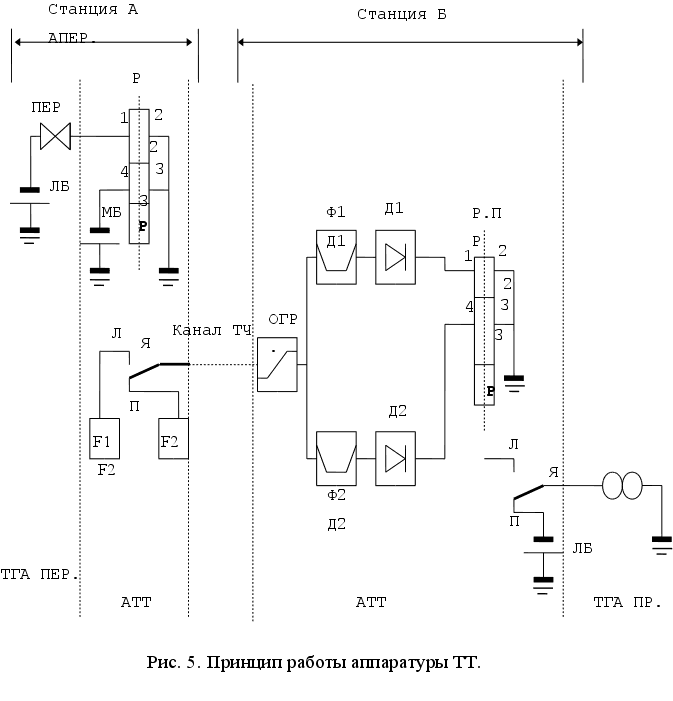

Принцип работы аппаратуры тонального телеграфирования показан на рис. 5, а упрощенные графики сигналов, получаемых на передающем и приемном концах—на рис. 6. На схеме (рис. 5) на передающем конце включены два генератора, характеристические частоты которых разнятся на определенную величину, а на приемном конце используются устройства, обеспечивающие выделение и детектирование частот перед подачей их в обмотки приемного реле. В качестве канала связи используется канал ТЧ.

Проследим передачу телеграфных сигналов для однополюсной работы. Посылки постоянного тока с выхода передающего телеграфного аппарата проходят через обмотку 1-2 реле передачи станции А. Через обмотку 3-4 этого же реле постоянно проходит ток от местной батареи МБ, обеспечивая удерживание якоря реле у левого контакта при отсутствии токовой посылки в первой обмотке. При прохождении по первой обмотке токовой посылки якорь перебросится к правому контакту (ампервитки первой обмотки выбираются в несколько раз больше ампервитков – второй обмотки). В зависимости от положения якоря на вход телефонного канала будут подаваться сигналы с частотами F1 или F2 (частоты F1 и F2 лежат внутри полосы 0,3-3,4кГц). Таким образом посылкам постоянного тока на выходе передающего телеграфного аппарата будут соответствовать тональные посылки на входе канала ТЧ (рис. 6). На приемном конце (станция Б) тональные посылки с выхода канала ТЧ подаются на ограничитель, который обеспечивает постоянство величины тока через обмотки приемного реле при значительных колебаниях уровня принимаемого сигнала. С выхода ограничителя тональные посылки подаются на фильтры Ф1 и Ф2, каждый из которых пропускает одну из рабочих частот. Сигналы с частотами F1 и F2 после выпрямления детекторами Д1 и Д2 подаются в обмотки приемного реле. Через обмотку 1- 2 приемного реле будет проходить выпрямленный ток от сигнала с частотой F1, а через обмотки 3-4—выпрямленный ток от сигнала с частотой F2. Если ампервитки обмоток выбраны одинаковыми, то якорь реле будет перебрасываться соответственно к правому и к левому контакту. При положении якоря у правого контакта на приемный телеграфный аппарат будет подаваться токовая посылка от линейной батареи ЛБ, при положении якоря у левого контакта — бестоковая посылка. Как видно из графиков рис. 6, токовой посылке на передаче соответствует токовая посылка на приеме. При практическом выполнении аппаратуры тонального телеграфирования два генератора на передающем конце заменяют одним генератором с изменяющейся частотой, а вместо двух фильтров на приемной стороне используют частотный детектор. Под влиянием посылок постоянного тока частота генератора на передающем конце изменяется от среднего значения Fср к двум крайним рабочим значениям частот Fcp.±f. Величину изменения частоты f называют девиацией частоты. Процесс изменения частоты генератора в соответствии с передаваемыми посылками постоянного тока - называют частотной манипуляцией.

АТТ бывает одноканальной и многоканальной. Одноканальная аппаратура занимает только незначительную часть тонального спектра, поэтому при включении её в канал ТЧ телефонная связь по этому каналу сохраняется, хотя качество её из-за изменения спектра несколько ухудшается.

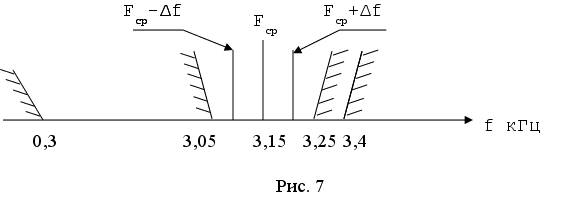

К примеру для АТТ П-317, где Fср=3150 Гц Δf=55 Гц, полоса частот занимаемая телеграфным каналом составляет от 3050 до 3250 Гц. Оставшаяся часть канала ТЧ используется для телефонной связи Рис. 7.

Очевидно, использование канала ТЧ для получения одной телеграфной связи не рационально поэтому при разработке аппаратуры ТТ возникает задача правильного размещения максимального числа ТЛГ каналов в эффективно передаваемой полосе ТЛФ канала. Наиболее простое решение этой задачи состоит в определении ширины полосы частот телеграфного канала с последующим делением полосы пропускания ТЛФ канала на участки, равные

Fk=fn+fз

где: fn – эффективно передаваемая полоса ТЛГ канала ЧТ;

fз – ширина полосы защиты.

Теоретические и экспериментальные исследования показывают, что необходимая ширина полосы частот пропускания сигналов ТЛГ канала ЧТ может быть определена по формуле

fn=(1,31,5) m * В , где

m - индекс модуляции.

Выбор величины индекса модуляции имеет очень важное значение с точки зрения спектра получения необходимых энергетических соотношений. В аппаратуре ТТ обычно выбирают индекс модуляции в пределах 12.

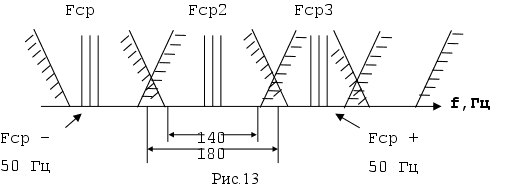

Ширина полосы защиты fз ограничивается возможностями приемных полосовых фильтров каналов, которые должны обеспечить защищенность по соседнему каналу порядка 4-5 Нп. В этом случае величина краевых искажений от воздействия помех не превышает 2-3%. При таком требовании наи­более целесообразно с точки зрения экономичности изготовления фильтров выбирать f3 не менее 40Гц. Таким образом при скорости телеграфирования (передачи) В=50 Бод и m=1,8. fn=135 Гц. С запасом берем fn 140 Гц, тогда

Fn=(140 +40)=180 Гц.

Это означает, что в полосе частот стандартного канала тональной частоты (0,33,4) кГц. F=3100 Гц, можно разместить не более N=3100/180=17 телеграфных каналов.

В военной телеграфной связи находит применение аппаратура ТТ:

  • одноканальная – П-314М(П-317)

  • многоканальная – П-318 (до 16 каналов)

– П-327 (до 12 каналов)



Совокупность АТТ и системы передачи при подключении к которым оконечных телеграфных устройств (ТГА, спецаппаратуры) обеспечивается обмен посылками постоянного тока называется каналом тонального телеграфирования.


  1. 5. СТРУКТУРА КАНАЛА ТОНАЛЬНОГО ТЕЛЕГРАФИРОВАНИЯ


Общая схема КТТ представлена на рис.8.



В образовании КТТ участвует оборудование КТЧ, АТТ и переходные устройства станций А и Б.

Для АТТ различают две стороны:

- линейную (ЛИН), которой АТТ подключается к КТЧ;

-телеграфную (ТГ), на которой находятся входы и выходы каналов ТТ.

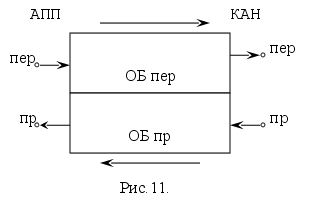

На входы АТТ всегда должны подаваться двухполюсные посылки постоянного тока, (за исключением АТТ старого парка типа П-314,П-317 в которых предусмотрена работа однополярными посылками) соответственно на ТГ выходах АТТ формируются также двухполярные импульсы. Как уже отмечалось, современные войсковые ТГА работают однополярными посылками постоянного тока. Для преобразования однополярных посылок, поступающих с выхода ТГА, в двухполярные, необходимые для нормальной работы АТТ, в тракте передачи и обратного преобразования в тракте приема используют специальное устройство, которое называется переходное устройство (ПУ). На ПУ также различают две стороны:

-канальную (КАН), со стороны которой входы ПУ соединяются с АТТ;

-аппаратную (АПП), со стороны которой подключаются телеграфные аппараты.

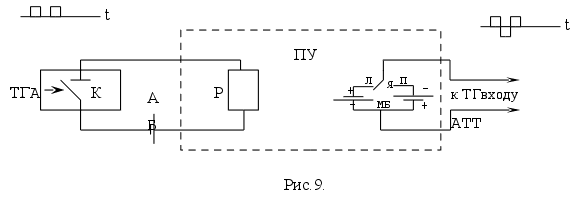

Рассмотрим, какие преобразования претерпевает сигнал, проходя от передающего ТГА к приемному, см.рис.8.

Однополярные посылки постоянного тока с выхода ТГА поступают на АПП - вход ПУ, в котором они преобразуются в двухполярные импульсы. Эти импульсы подаются на ТГ - вход АТТ и преобразуются в тональные посылки. Частотно-манипулированный сигнал передается по КТЧ и на ст. Б с выхода КТЧ поступает на ЛИН - вход АТТ, на выходе которой формируются двухполярные посылки постоянного тока. Затем в ПУ осуществляется их преобразование в однополярные импульсы, которые и поступают в «приемник» ТГА. В обратном направлении (от ст. Б к А) преобразование сигналов аналогичное. Следует отметить, что на выходе некоторых оконечных телеграфных устройств, например, телеграфная аппаратура, формируются двухполярные посылки постоянного тока. В этом случае необходимость в переходном устройстве отпадает и сигналы от оконечного телеграфного устройства подаются (снимаются) на (с) вход (выхода) АТТ, минуя ПУ. Упрощенная схема ПУ, поясняющая принцип его действия, представлена на рис.9. в зависимости от положения якоря, управление которым осуществляет ключ К ТГА, на ТГ - вход АТТ подается «+» или «-» источника питания МБ.



Цепь постоянного тока, состоящая из ключа К телеграфного аппарата, обмотки реле Р и источника питания ЛБ, называется линейной или телеграфной.

На полевых узлах связи телеграфные аппараты размещаются в телеграфных машинах, называемых телеграфными станциями(ТГС), например, П-236, П-237, П-222МЭ. Аппаратура тонального телеграфирования совместно с переходными устройствами находятся в другой аппаратной машине - аппаратной тонального телеграфирования (АпТТ), например П-254. Аппаратные ТГС и АпТТ могут находится на достаточно большом удалении друг от друга (до 0,5 км.). Источники питания линейных цепей называемые линейной батареей (ЛБ), имеются как в ТГС, так и в АпТТ. В зависимости от режимов работы КТТ, которые будут рассмотрены далее, ЛБ может быть включена в телеграфную цепь на ТГС и АпТТ, а при значительном удалении ТГС от АпТТ и на ТГС и в АпТТ одновременно. В связи с этим говорят, что питание телеграфных цепей может осуществляться от аппарата, (значит от ЛБ находящейся в ТГС), или от аппаратуры (ЛБ включена в АпТТ), или и от аппарата и аппаратуры одновременно.


1.6.режимы работы канала тонального телеграфирования.

в зависимости от типа оконечного телеграфного устройства, которое будет включено в канал ТТ, этот канал должен быть установлен в один из трех режимов работы.

I.«Первый» режим (ранее назывался «БОДО») обозначается - «I». Этот режим используется при подключении к каналу ТТ телеграфной спецаппаратуры и организации транзита телеграфных каналов. В данном случае телеграфный канал имеет четырехпроводное окончание, которое работает только с двухполярными посылками постоянного тока. Переходное устройство не применяется.

II.«Второй режим » (ранее назывался «СТ. ДУПЛЕКС») обозначается «II». Режим используется для подключения к каналу по два телеграфных аппарата на передающей и приемной сторонах, т.е. получения дуплексной буквопечатающей связи. Канал имеет четырехпроводное окончание, работающее только однополярными посылками постоянного тока. В данном случае обязательно применение переходного устройства.

III.«Третий» режим (ранее назывался «СТ. симплекс ») обозначается «III». Режим используется для подключения к каналу по одному телеграфному аппарату на передающей и приемной сторонах, т.е. получения симплексной буквопечатающей связи. Канал имеет двухпроводное окончание (вход и выход канала в гнезде «ПЕР»), работающее только однополярными посылками постоянного тока. В этом режиме также обязательно применение переходного устройства.

В «I» режиме телеграфная цепь передачи получает питание от «аппарата», цепь приема «от аппаратуры». Номинальные значения линейных токов, протекающих в цепях передачи и приема составляют

i л =(205)mA. Во «II» и «III» режимах телеграфные цепи могут получать питание от «аппарата» или от «аппаратуры», или от линейных батарей «аппарата» и «аппаратуры» одновременно, i л =(5010)mA.


1.7.общая структура аппаратуры тонального телеграфирования

В настоящее время на вооружении войск связи состоит комплект АТТ типа П-327. В тоже время, еще достаточно широко используется комплект АТТ, предшествовавший вышеназванному, который именуется П-318М. Эти комплексы имеют конструктивные, схемные и технические отличия. Однако любая аппаратура ТТ советского или зарубежного производства, устаревшего или новейшего образцов, военная или министерства связи имеет единую структуру, которая может быть представлена в виде, изображенном на рис.10. Таким образом, аппаратура ТТ состоит из трактов передачи и приема. Каждый тракт, в свою очередь, содержит индивидуальное и линейное оборудование. Сторона аппаратуры, которой она включается в канал ТЧ называется линейной , входы и выходы N каналов ТТ располагаются на стороне, называемой телеграфной. К каждому телеграфному каналу, предназначенному для эксплуатации во «II» или в «III» режимах, подключается переходное устройство, общая структура которого представлена на рис.11. Переходное устройство также состоит из оборудования передачи и приема. Сторона ПУ, которым она подключается к АТТ, называется канальной. Телеграфные аппараты подключаются к аппаратной стороне ПУ.




РАЗДЕЛ II КОМПЛЕКСЫ АППАРАТУРЫ ТОНАЛЬНОГО ТЕЛЕГРАФИРОВАНИЯ.

2.1 АППАРАТУРА ТОНАЛЬНОГО

ТЕЛЕГРАФИРОВАНИЯ П-314М (П-317)


2.1.1 Тактико-технические характеристики

аппаратуры П-314М (П-317)

Одноканальная аппаратура тонального телеграфирования П-314М предназначена для получения одной телеграфной связи по телефонному высокочастотному или радиорелейному каналу с сохранением телефонной связи по этому каналу.

Уплотняемый телефонный канал должен иметь эффективно-передаваемую полосу частот до 2,7 или до 3,4 кГц.

Аппаратура рассчитана на включение как телеграфных уст­ройств, работающих током двух направлений, так и телеграфных аппаратов, работающих током одного направления.

Телеграфные устройства, работающие током двух направлений, могут включаться только с разделенными цепями передачи и прие­ма. Аппараты, работающие током одного направления, могут включаться как с разделенными, так и с неразделенными цепями передачи и приема.

Телеграфные цепи аппаратуры позволяют подключать теле­графные аппараты по симметричной и по несимметричной (провод-земля) схемам.

Телеграфные аппараты устанавливаются около П-314М или на удалении от нее. Наибольшее удаление определяется электриче­скими данными соединительных линий и напряжением источника питания линейных цепей. Например, при включении СТ-2М и на­пряжении 120 В с неразделенными цепями передачи и приема по средней точке стальной трехмиллиметровой цепи возможен вынос его на расстояние до 70 км от аппаратуры П-314М. Дальность действия аппаратуры П-314М определяется дальностью действия уплотняемого телефонного канала и при необходимости может быть увеличена путем организации телеграфных переприемов.

Телефонный канал на уплотняемом аппаратурой П-314М участ­ке может иметь только четырехпроводные переприемы с трансля­цией тонального вызова. При уплотнении аппаратурой П-314М те­лефонного канала, содержащего переприемы другого вида (двух-проводный или четырехпроводный с трансляцией индукторного вызова), в пункте переприема телефонного канала организуется телеграфный переприем.

Для питания аппаратуры П-314М могут использоваться:

  • источники переменного тока напряжением 127 или 220 В;

  • источники постоянного тока напряжением 24 В.


Режимы работы аппаратуры:

  • режим I - для включения телеграфных аппа­ратов работающих двухполюсными посылками с разделенными цепями передачи и приема;

  • режим II - для включения телеграфных аппа­ратов, работающих однополюсными посылками с разделенными цепями передачи и приема;

  • режим III - для включения телеграфных аппа­ратов, работающих однополюсными посылками с неразделенными цепями передачи и приема.

Питание телеграфных цепей осуществляется:

  • при подключении телеграфных устройств, работающих на токе двух направлений: цепь передачи — со стороны телеграфной станции, цепь приема—со стороны аппаратуры П-314М номи­нальное значение линейных токов 20 ± 5 мА;

  • при подключении телеграфной аппаратуры, работающей на токе одного направления с разделенными и неразделенными цепя­ми передачи и приема, линейные цепи могут питаться как со стороны телеграфной станции, так и со стороны аппаратуры П-314М (напряжение 60 В). Номинальное значение тока 50±10 мА (для СТА-2М).

Мощность, потребляемая аппаратурой, не превышает:

  • при питании от источников переменного тока 27 Вт;

  • при питании от источника постоянного тока 15 Вт.

Габариты упаковки П-314М: ширина 644 мм, глубина 335 мм, высо­та 183 мм. Такие же габариты имеет упаковка разделительных фильтров. Предусмотрена возможность выноса блока разделительных фильтров в отдельную упаковку. В такой упаковке может быть размещено до пяти блоков разделительных фильтров.

Минимально необходимое количество запасных и съемных де­талей размещено в крышке аппаратуры.

Вес аппаратуры с комплектом запасного и съемного имущест­ва 25 кг. Вес упаковки разделительных фильтров с комплектом запасного и съемного имущества 19 кг. Вес одного блока вынос­ных разделительных фильтров 3,2 кг.

Аппаратура может устанавливаться для работы на подвижных, полустационарных и стационарных узлах связи.

Нормальная работа П-314М обеспечивается при температуре окружающего воздуха от —10 до +50° С и при относительной влажности до 95% (при температуре до +25° С).

Спектр сигналов аппаратуры П-314М занимает в телефонном канале полосу частот от 2500 до 2700 Гц.

Дополнительное затухание, вносимое в тракт передачи теле­фонного канала аппаратурой П-314М, на частоте 800 Гц составляет ±0,05 Нп и не превышает 0,1 Нп на частотах 300 и 3400 Гц и 0,4 Нп на частотах 2400 и 2800 Гц. Затухание, вносимое аппара­турой П-314М в тракт приема телефонного канала, не превышает 0,15 Нп на частоте 800 Гц, 0,25 Нп на частотах 300 и 3400 Гц и 0,4 Нп на частотах 2400 и 2800 Гц.

Средняя частота телеграфного канала 2610 Гц, девиация часто­ты 55 Гц; при этом индекс модуляции для средней скорости телеграфирования (50 бод) равен 2,2.

Плюсовой посылке в режиме работы на токе двух направлений или токовой посылке в режиме работы на токе одного направле­ния соответствует нижняя рабочая частота (2555 Гц), а минусовой или бестоковой посылке—верхняя рабочая частота (2665 Гц).Предусмотрена возможность изменения этого соотношения на обратное.

Аппаратура рассчитана на работу со скоростью до 75 бод.

Номинальное значение абсолютного уровня передачи сигна­лов тонального телеграфирования в точках присоединения к пе­редающему тракту телефонного канала составляет —2,5 Нп, с возможностью понижения до —3 Нп, номинальное значение уров­ня приема —0,5 Нп (—1,0 Нп).

Регулировка преобладания обеспечивает компенсацию преоб­ладания при смещении рабочих частот до 20 Гц. Диапазон регу­лировки преобладания не менее ±30%.

Защищенность уплотняемого телефонного канала от сигналов аппаратуры П-314М не менее 5,5 Нп.

Конструктивно аппаратура выполнена в одной упаковке в которой установлено пять отдельных блоков. (рис.46)

  • блок передатчика (ПЕР.) (1);

  • блок разделительных фильтров (РФ) (2);

  • блок приемника (ПР) (3);

  • блок контроля и коммутации, (БКК) (4);

  • блок писания (ПИТ.) (5).

  • Блок передатчика предназначен для преобра­зования посылок постоянного тока, поступающих с передающего аппарата, в частотно-модулированные колебания тональной частоты, которые подаются в тракт передачи телефонного канала через блок разделительных фильтров.

Блок разделительных фильтров предназначен для разделения спектров частот телефонного и телег­рафного каналов.

Блок приемника предназначен для преобразо­вания частотно-модулированных сигналов, посту­пающих из канала ТЧ, в посылки постоянного тока, которые подаются на приемный телеграфный аппарат.

Блок контроля и коммутации служит для обра­зования телеграфных цепей в режимах I, II или III, измерения напряжений и токов в основных цепях, переключения режимов питания передающего и приемного аппаратов, для регулировки канала "на себя" и с соседней станцией.

Блок питания обеспечивает питание аппарату­ры от сети переменного тока напряжением 127/220В и автоматический переход на аварийное питание от источников постоянного тока напряжением 24В при пропадании напряжения в сети или при перегорании, предохранителя СЕТЬ.


2.1.2 Структурная схема аппаратуры П-314М (П-317)

Тракт передачи

Частотный модулятор (ЧМ) - предназначен для изменения частоты колебаний, вырабатываемых тональным генератором в соответствии с передаваемыми посылками постоянного тока.

Генератор (Ген.) - вырабатывает несущую частоту ТЛГ сигнала, равную 2610 Гц.

Поляризованное телеграфное реле К1 (Р.Пер.) – предназначено для управления работой частотного модулятора. Оно имеет постоянное магнитное поле, благодаря чему направление перемещения якоря зависит от направления тока, протекающего по обмоткам реле. Поляризованное ре­ле имеет несколько изолированных друг от друга обмоток.

Если ток проходит по рабочей обмотке реле условно в направлении по часовой стрелке, якорь перебрасывается к правому контакту. При прохождении тока условно в направлении против часовой стрелки, якорь перебрасывается к левому контакту.

Если по обмоткам проходят одинаковые по величине, но противоположные по направле­нию токи, якорь остается у того контакта, у которого находился. Если токи противо­положны по направлению и не одинаковы по величине, перемещение якоря определяется направлением тока большей величины.

Полосовой фильтр передачи предназна­чен для подавления составляющих спектра телеграфной передачи, попадающих в область час­тот телефонной передачи (0,3-2,5 кГц) и выше 2,7 кГц.

Заграждающий фильтр передачи служит для ограничения телефонного спектра с тем, чтобы составляющие телефонного спектра в полосе (2,5-2,7 кГц) не создавали помех телеграфной передаче.

Таким образом, полосовой и заграждающий фильтры служат для разделения телефонного и телеграфного каналов.

На входе ЗФ передачи установлен ампли­тудный ограничитель уровня в ТЛФ канале. Он предназначен для устранения влияния ТЛФ ка­налов на ТЛГ канал за счет перегрузки устрой­ств канала ТЧ при сравнительно больших мгновенных значениях уровня разговорно­го сигнала.

Тракт приема

Разделение ТЛГ и ТЛФ каналов в цепях приема осуществляется с помощью полосового фильтра (ТЛГ) с полосой пропускания (2,5-2,7) кГц и заграждающего (ТЛФ) с полосой задер­живания (2,5-2,7) кГц.

Полосовой фильтр приема предназначен для предотвращения проникновения телефонного спектра сигнала в тракт приема аппаратуры П-314М. Он конструктивно разбит на две части, из которых одна ПФ.ПР.1 находится в блоке фильтров, а вторая ПФ.ПР II в блоке приемника.

Заграждающий фильтр приема предотвраща­ет проникновение в телефонный канал частот телеграфного канала.

После полосового фильтра приема в гнездах "Ф-ТГ" необходимо иметь уровень 0 Нп для работы по соединительной линии. Поэтому после ПФ.ПРМ в тракт приема вклю­чен линейный усилитель.

Для улучшения согласования между вы­ходом ПФ ПРМ-1 и входом линейного усили­теля включен согласующий удлинитель с за­туханием 0,5 Неп.

Удлинители предназначены для регулиров­ки уровня принимаемых сигналов.

Усилитель-ограничитель предназначен для усиления и последующего ограничения по амплитуде принимаемых сигналов в це­лях устранения амплитудной модуляции.

Частотный демодулятор (ЧД) предназначен для преобразования ЧМ сигнала, поступающего из канала ТЧ телефонирования в импульсы постоянного тока.

Уси­литель мощности обеспечивает номинальный уровень сигнала на входе ЧД.

Усилитель постоянного тока УПТ служит для усиления посылок постоянного тока поступающих с ЧД до уровня достаточного для уверенного срабатывания реле приема К2

Реле приема К2 служит для управления работой оконечных телеграфных устройств.

Контрольно-коммутационное устройство

Контрольно-коммутационное устройство предназначено для установки режима работы, проведения измерений и испытаний, необходимых при проверке исправности аппаратуры и настройке образу­емого ею канала.

Контрольно-коммутационное устройство включает датчик двухполюсных посылок, из­мерительный прибор и коммутационную схему.

Точкодаватель (ТЧКД) - предназначен для регулировки телеграфных каналов и реле. Он состоит из двух основных частей: мультивибратора и триггера.

Мультивибратор вырабатывает одинаковые по продолжительности двухполюсные импульсы, называемые "точки" или сигнал вида 1:1. Частота прохождения импульсов 37,5 Гц или 75 Бод.

Триггер точкодавателя предназначен для усиления импульсов, вырабатываемых му­льтивибратором и придания им строго прямо­угольной формы. Цепи питания точкодавателя замыкаются ключом ТЧК- ТЧК/ЗМ.

ККУ также позволяет производить следу­ющие виды измерений и испытаний :

  • проверку нейтральности работы датчика точек;

  • контроль величины выпрямленных напря­жений 24В, -МБ; +МБ; ЛБ1; ЛБ2;

  • контроль уровня передачи и приема;

  • измерение и регулировку токов в линейных телеграфных цепях передачи;

  • измерение тока в линейных телеграфных цепях приема;

  • подачу в канал ТТ, образованный аппара­турой и прием с канала сигналов "плюс" и "минус";

  • подача в канал ТТ и прием с канала сиг­нала вида 1:1 ("точек");

  • проверку нейтральности работы реле пе­редачи и приема;

  • измерение и регулировку тока подмагничивания;

  • проверку аппаратуры " на себя".

Перечисленные операции выполняются путем установки в соответствующее положе­ние переключателя прибора и других орга­нов контроля и коммутации. Результаты проверки, контроля и регулировок фиксиру­ются на измерительном приборе аппаратуры.

Прохождение телеграфных сигналов в режимах I,II,III по структурной схеме при передаче и приеме

Режим I

В качестве оконечных телеграфных уст­ройств применяются телеграфные аппараты (ап­паратура) работающие двухполюсными посылка­ми. Подключение оконечных устройств произ­водится с разделенными цепями передачи и приема. Для установки этого режима переклю­чатель режимов ставится в положение I/РЕГ.КАН. При этом питание телеграфных цепей передачи обеспечивается со стороны телеграфной стан­ции, а цепи приема от выпрямителей ЛБ1 и ЛБ2, размещенных в блоке питания аппарату­ры ТТ. Цепи питания телеграфных цепей соз­даются контактами переключателя режимов, независимо от положения тумблеров от АПП-от КАН, расположенных внутри блока БКК.

Передача

Двухполюсные (положительные и отрица­тельные) посылки от передающего телеграф­ного устройства поступают по соединитель­ной линии через зажимы ТГ.АПП.ПЕР, контакты переключателя режимов в рабочую обмотку ре­ле передачи K1. Амплитуда поступающих посы­лок (величина тока передачи) регулируется переменным резистором ТОК ПЕР. При передаче положительной посылки ток через рабочую об­мотку реле передачи K1 протекает в направ­лении по часовой стрелке. Подвижный кон­такт (якорь) реле K1 перебрасывается к пра­вому неподвижному контакту этого реле. При передаче отрицательной посылки ток через рабочую обмотку реле передачи K1 протекает в направлении против часовой стрелки. Под­вижный контакт (якорь) реле K1 перебрасыва­ется к левому неподвижному контакту этого реле. Якорь реле передачи K1 соединяет вход ЧМ через правый и левый контакты со­ответственно с плюсом и минусом выпрямите­ля МБ+60В, размещенного в блоке питания ап­паратуры ТТ.

Средняя точка выпрямителя постоянно соединена со второй входной точкой ЧМ.

Т.о. при работе передающего телеграфно­го устройства с контактной системы реле передачи K1 на вход ЧМ поступают двухполюсные посыл­ки, причем их амплитуда не зависит от амплиту­ды посылок поступающих на вход реле переда­чи.

ЧМ предназначен для управления работой генератора несущего колебания ГНК. Суть уп­равления заключается в том, что ЧМ в соответствии с полярностью поступающих посылок, осуществляет комму­тацию элементов контура ГНК, вследствие чего изменяется частота генерируемого им несущего колебания, т.е. осуществляется частотная мо­дуляция. При поступлении на вход ЧМ положи­тельной посылки ГНК вырабатывает колебания с частотой 2555 Гц, при поступлении отрица­тельной посылки - колебания с частотой 2665 Гц. С выхода ГНК ЧМ колебания поступают на вход тракта передачи канала ТЧ через УС.ПЕР, контакты тумблера РАБОТА - НА СЕБЯ, УДЛ.ПЕР, телеграфный фильтр передачи ТГФ.ПЕР, гнезда ПЕРЕДАЧА - ФЛВЧ и соединительный кабель. Од­новременно с ЧМ сигналами ТТ на вход аппаратуры ВЧ телефонирования поступают речевые сигналы из спектра которых исключается полоса частот (2,5-2,7) кГц с помощью РФ .ПЕР.

Прием

ЧМ сигналы ТТ с выхода тракта приема аппаратуры ВЧ телефонирования вместе с телефонными сигналами по соединительному кабелю через гнезда ПРИЕМ поступают на вилку фильтров ТГФ.ПР1 с поло­сой пропускания (2,5-2,7)кГц и РФ ПР с по­лосой задерживания (2,5-2,7) кГц. С выхода ПФ.ПР I ЧМ сигналы поступают на ЧД, ЛУС, контакты тумблера РАБОТА- НА СЕБЯ, ПФ ПР.2, УС ОГР,УМ.

ЧД преобразует принимаемые ЧМ коле­бания в двухполюсные посылки постоянного тока, которые усиливаются усилителем постоянного тока и затем поступают в рабочие обмотки телеграфного реле приема К2.

Под воздействием этих посылок якорь реле приема перебрасывается к правому кон­такту при протекании тока через рабочую обмотку реле приема по часовой стрелке и к левому контакту при протекании тока против часовой стрелки. Якорь реле приема соединен с одним из зажимов подключения приемного телеграфного устройства ТГ.АПП. ПРИЕМ. Неподвижные контакты реле приема соединены: левый - с минусом ЛБ1, правый - с плюсом ЛБ2. Вторые полюса этих батарей подключены к средней точке, которая сое­динена со вторым зажимом ТГ АПП.ПРИЕМ.

Т.о. при работе аппаратуры П-314М (П-317) на прием с контактной системы ре­ле приема на приемное телеграфное устрой­ство через контакты переключателя режимов, контакты перемычек АПП-КАН, зажимы ТГ.АПП. ПРИЕМ и соединительную линию поступают двухполюсные посылки, которые управляют работой приемника.

Режим II

В качестве оконечных телеграфных ус­тройств применяются стартстопные аппараты, работающие однополюсными посылками. Под­ключение производится с разделенными цепя­ми передачи и приема. Для установки этого режима переключатель режимов ставится в положение II.

Питание телеграфных цепей передачи и приема в этом режиме можно обеспечивать как со стороны телеграфной станции, так и от выпрямителей блока питания аппаратуры ТТ путем переключения тумблера от АПП -от КАН в положения от АПП или от КАН, распо­ложенного внутри блока БКК.


Передача

Ко второй обмотке реле передачи, на­зываемой обмоткой подмагничивания подклю­чается местный источник питания напряже­нием 24В, в результате чего по этой об­мотке постоянно протекает ток. Он по величине в несколько раз мень­ше тока в рабочей обмотке и направлен про­тивоположно ему.

При работе передающего телеграфного аппарата в рабочую обмотку реле передачи поступают однополюсные посылки (токовые и бестоковые). Величина токовой посылки регулируется переменным резистором ТОК.ПЕР.

При токовой посылке якорь реле передачи перебрасывается к правому контакту. При бестоковой посылке под действием тока подмагничивания якорь реле передачи пере­брасывается к левому контакту.

В результате с контактной системы ре­ле передачи K1 на вход ЧМ подаются двухпо­люсные посылки.

Далее элементы тракта передачи ап­паратуры ТТ вырабатывают ЧМ сигналы то­нальной частоты аналогично как в режиме I.

Прием

При приеме, как и в режиме I, двухполюсные посылки с выхода тракта приема аппаратуры ТТ поступают в рабочие обмотки реле приема. Под действием этих посылок якорь реле приема перебрасывается к право­му или левому контакту, замыкая или размыкая цепь приемного телеграфного аппарата.

Если цепь замкнута на приемный телегра­фный аппарат поступает токовая посылка, если цепь разомкнута - бестоковая посылка.

Режим III

В качестве оконечного телеграфного устройства применяется один стартстопный телеграфный аппарат, который используется как приемо-передающий и работает поочередно на передачу или прием.

Подключение производится без разделения цепей передачи и приема к зажимам ТГ.АПП.ПЕР. Для установки этого режима переключатель ре­жимов ставится в положение III.

Питание телеграфных цепей передачи и приема осуществляется аналогично как в режиме II.

Передача

Телеграфные цепи передачи и при­ема объединяются в одну, проходящую через об­мотку реле передачи, якорь и правый контакт реле приема. При работе телеграфного аппарата на передачу якорь реле приема должен находится у правого контакта, т.е. от противоположной станции должна поступать токовая посылка (на противоположной станции телеграфный аппа­рат должен стоять "на стопе").

Телеграфная цепь передачи размыкается и замыкается контактами передатчика. В результате с контактной системы реле передачи K1 на вход ЧМ подаются двухполюсные посылки. Далее элементы тракта передачи аппа­ратуры ТТ вырабатывают ЧМ сигналы тональной частоты аналогично как в режиме I.

Прием

При приеме контакты передатчика телегра­фного аппарата должны быть замкнуты. Телеграфная цепь приема замыкается и размыкается яко­рем реле приема. В остальном схема работает также, как и в режиме II.


2.1.3 Особенности аппаратуры тонального телеграфирования П-317

Одноканальная аппаратура тонального телеграфирования П-317, как и П-314М, предназначена для получения одной теле­графной связи по телефонному высокочастотному или радиорелей­ному каналу с сохранением телефонной связи по этому каналу. В отличие от П-314М аппаратура П-317 может быть включена только в канал с эффективной полосой частот до 3,4 кГц. При этом сохраняется телефонный канал более высокого качества.

По принципу действия, блок-схеме, конструкции и правилам эксплуатации аппаратура П-317, по существу, не отличается от ап­паратуры П-314М.

Отличие П-317 от П-314М обусловлено только тем, что она занимает в телефонном канале иную, по сравнению с П-314М по­лосу частот от 3050 до 3250 Гц.

Дополнительное затухание, вносимое в тракт передачи теле­фонного канала блоком разделительных фильтров аппаратуры П-317, на частоте 800 Гц составляет ±0,05 Нп и не превышает 0,1 Нп на частотах 300—2700 Гц и 0,4 Нп на частоте 2900 Гц

Затухание, вносимое аппаратурой П-317 в тракт приема теле­фонного канала, не превышает 0,15 Нп на частоте 800 Гц, 0,25 Нп на частотах 300—2700 Гц и 0,4 Нп на частоте 2900 Гц.

Средняя частота телеграфного канала 3150 Гц, девиация ча­стоты 55 Гц.

Плюсовой посылке в режиме работы токами двух направле­ний или токовой посылке в режиме работы током одного направ­ления соответствует верхняя рабочая частота (3205 Гц), а минусовой или бестоковой посылке—нижняя рабочая частота (3095 Гц).

Предусмотрена возможность изменения этого соотношения на обратное.


2.2.КОМПЛЕКС АППАРАТУРЫ ТОНАЛЬНОГО ТЕЛЕГРАФИРОВНАИЯ П-318М.


2.2.1 Тактико-технические характеристики.

Назначение. Военно-полевая аппаратура тонального телеграфирования П-318М предназначена для образования 4х, 6ти,10ти, 12ти или 16ти телеграфных каналов при работе по каналам ТЧ, образованным проводными, радиорелейными, тропосферными или космическими средствами связи.

Характеристика. Аппаратура П-318М является многоканальной сис­темой тонального телеграфирования с частот­ной модуляцией несущих колебаний.

В состав комплекса аппаратуры П-318М входят :

а) аппаратура тонального телеграфирования П-318М-6;

б) аппаратура тонального телеграфирования П-318М-4;

в) переходное устройство П-318М-ПУ;

г) устройство телефонно-телеграфного перего­вора П-318М-УТТП

А также комплект ЗИП, чехлы и эксплуатационная документация.

Электрические характеристики.

Средняя частота любого канала опреде­ляется, исходя из следующей зависимости :Fср=270+180 n где Fср средняя частота, определяемого канала n номер канала.

Девиация частоты для всех каналов одинакова и составляет ± 50 Гц.

Во всех каналах аппаратуры передаче положи­тельной или токовой посылке соответствует верхняя характеристическая частота (Fср + 50Гц), отрицательной или бестоковой - нижняя (Fср - 50Гц) (рис. 12)



Ширина полосы каждого канала 140 Гц, плюс по 20 Гц с каждой стороны на расфильтровку - итого 180 Гц (рис. 13)




Номинальная скорость телеграфирования 75 бод. Аппаратура допускает повышение ско­рости телеграфирования до 100 бод с небольшим увеличением краевых искажений телеграфных посылок.

Уровень сигнала на выходе тракта передачи и на входе тракта приема по каждому телеграфному ка­налу при работе 16-ю каналами -20 дб (-2,3 Нп), а при работе 6,10 или 12-ю каналами– 24,3 дб (-2,8 Нп)

Аппаратура П-318М может подключаться к каналу ТЧ в точках с уровнем - 13 дб (-1,5 Нп) для тракта передачи и 4,34 дб (+0.5 Нп) для тракта приема или в точках с уровнем –3.5 дб (-0,4 НП) для тракта приема и передачи.

Дальность связи определяется дальностью дейст­вия каналообразующей аппаратуры. При необходимости дальность связи может быть увеличена путем организации переприемов, максимальное число которых должно быть не более 3-х. Каналообразующая аппаратура, каналы которой уплот­няются аппаратурой П-318М, должна работать в режиме 4 пр ТВ (4 пр ТР).

При работе П-318М-4 по физической линии аппаратура перекрывает затухание 22 дБ (2,5 Нп), что соответ­ствует, учитывая километрическое затухание дальности, по кабелю П-274(α = 0,13 Нп/км) до 15,20 км.

Боевое применение. Система тонального телеграфирования П-318М-6 устанавливается на стационарных узлах связи, а также входит в состав комплекта аппарат­ных ПУС типа П-254,Р-454 ОПМ и др.

Питание аппаратуры осуществляется от сети перемен­ного тока напряжением 127 или 220 в.

Боевые возможности.

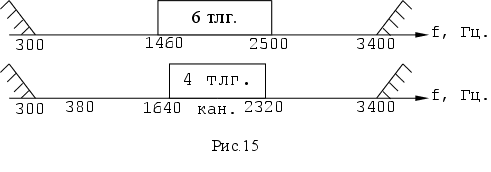

Аппаратура П-318М-6 позволяет образовать 6 телеграфных каналов в полосе частот 380-1420Гц или 1460-2500Гц. (рис.14)




Аппаратура П-318М-4 позволяет образовать 4 телеграфных канала в полосе частот 1640-2320Гц или 2540-3220Гц и рассчитана на работу как по 4-х проводному телефонному каналу, так и по двух­проводной физической цепи.

Упаковки П-318М-6 и П-318М-4 являются основ­ными и могут работать одна независимо от дру­гой, обеспечивая получение соответственно 6-ти или 4-х каналов.

При необходимости упаковки П-318М-4 и П-318М-6 могут работать встречно, т.е. могут быть вклю­чены на разных концах телефонного канала, обеспе­чивая при этом получение 4-х телеграфных кана­лов в полосе частот 1640-2320Гц. (рис.15)

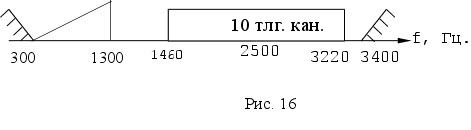

Для получения 10,12,16 телеграфных каналов в одном телефонном канале упаковки П-318М-6 и П-318М-4 соединяются в рабочий комплект в соот­ветствующем количестве.

Кроме того, при образовании 10,6 и 4-х телеграф­ных каналов, есть возможность образовать телефон­ную служебную связь в спектре частот

300-1300Гц. (рис.16)



Входы и выходы телеграфных каналов аппаратуры П-318М-6, П-318М-4 двухполюсные.

Переходное устройство П-318М-ПУ предназна­чено для согласования двухполюсных входов и выходов аппаратуры тонального телеграфирования с оконечными аппаратами, работающими током одного направления.

Один комплект П-318М-ПУ обеспечивает работу 3-х телеграфных каналов при подключении к ним те­леграфных аппаратов типа СТ, обеспечивая при этом работу П-318М дуплексом(режим II) или симплексом(режим III).

Устройство телефонно-телеграфного переговора П-318М-УТТП предназначено для обеспечения слу­жебного телеграфного переговора по телеграф­ным каналам аппаратуры П-318М-6 или П-318М-4 и для обеспечения служебного телефонного пе­реговора в неиспользуемой для телеграфных свя­зей полосе частот телефонного канала 300-1300Гц.

Устройство П-318М-УТТП рассчитано на совместную работу с аппаратурой П-318М-6 и П-318М-4. Аппаратура П-318М может выпускаться в пяти ви­дах комплектации (табл.1).


Таблица 1.


п/п

Наименование комплекта

Кол-во

Кан.

Состав комплекта

П-318М-6: П-318М-4: П-318М-ПУ: П-318М-УТТП

I.

П-318М-А

12

2

-

2

1

2.

П-318М-В

16

2

1

3

1

3.

П-318М-Б

6

I

-

1

1

4.

П-318М-Г

10

I

1

2

1

5.

П-318М-Д

4

-

1

1

1

6.

Вес


75

75

25

27

7.

Потребл. Мощн.


100

100

45

50


2.2.2 Принцип формирования линейного спектра

аппаратуры П-318М

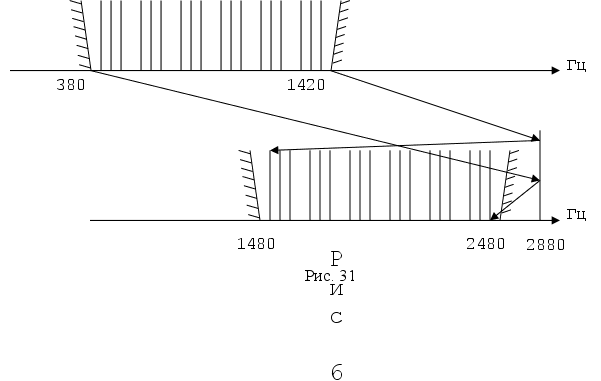

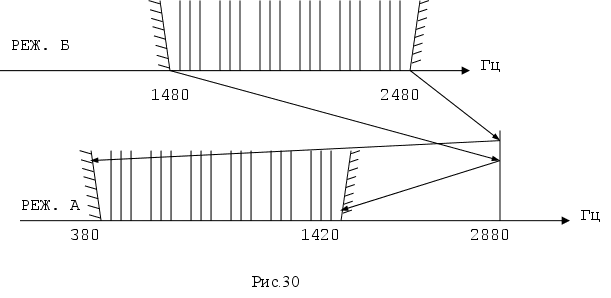

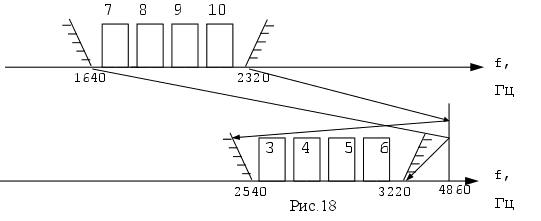

Принцип формирования линейного спектра рассмотрим на примере образования его в 16-ти канальном комплекте П-318М т.к. он наиболее полно отражает картину всех преобразований. В основу формирования линейного спектра аппа­ратуры П-318М положен принцип образования стандартной (исходной) 6-ти канальной группы, занимающей спектр 1460-2500 Гц. Основная стандартная 6-ти канальная группа составлена из спектров частот 7-12 каналов, каждый из которых образуется путем модуляции несущих колебаний с частотой 1530, 1710,1890, 2070, 2250, 2430 Гц. соответственно для 7,8,9, 10,11 и 12 каналов.

Спектр частот сигналов основной группы каналов поступает на вход канала ТЧ без преобразо­ваний (Реж.- Б).

Спектр частот 1-6 каналов образуется при установке аппаратуры в режим А путем моду­ляции несущего колебания 2880 Гц. спектром основ­ной группы и выделением нижней боковой полосы на выходе группового преобразователя. (Рис.17)

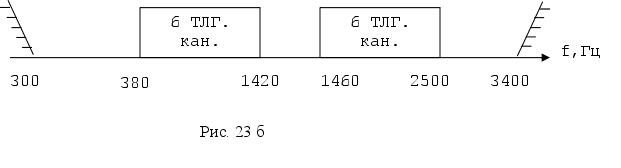

Полученный спектр занимает полосу от 380 Гц. до 1420Гц. Для образования 12 каналов нужно две упаковки П-318М-6.

Спектр 13-16 каналов получается путем модуля­ции несущего колебания с частотой 4860Гц. спек­тром 4-х каналов (8,9,10,11) основной группы (1640-2320Гц) и выделением нижней боковой полосы на выходе преобразователя (рис.18)



Полученный спектр размещается в полосе частот 2540 Гц – 3220 Гц. Для образования 13-16 каналов необходимо иметь упаковку П-318М-4 (Реж. Б)

Таким образом полный спектр, занимаемый всеми 16-ю каналами размещается в полосе частот 380 – 3220 Гц. (Рис. 19)

Структурная схема включения комплектов аппара­туры П-318М для организации 16 телеграфных ка­налов и режимы их работ показаны на рис. 20.



2.2.3 Режимы работы аппаратуры П-318М

Наличие группового оборудования позволяет включать аппаратуру

П-318М-6 в четырех режи­мах.

Режим А - передача и прием с преобразованием.

Режим Б - передача и прием без преобразования

Режим - передача с преобразованием, прием без преобразования.

Режим - передача без преобразования, прием с преобразованием.

Установка режимов осуществляется 24-контакт­ными коммутационными колодками на блоке перек­лючения режимов. Выбор режимов работы определяется условиями эксплуатации.

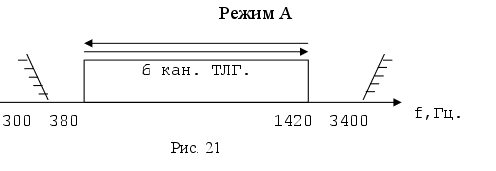

Режим - А. Обе упаковки П-318М-6 на противо­положных концах телефонного канала, устанавли­ваются в режим А.

Передача и прием всех 6-ти телеграфных каналов будет осуществляться в полосе частот 380-1420Гц. (рис.21 )




Режим - Б. обе упаковки П-318М-6 на противопо­ложных концах телефонного канала, устанавлива­ются в режим Б.

Передача и прием всех 6-ти телеграфных каналов будет осуществляться в полосе частот 1460-2500Гц. (рис. 22 )

Режим Б



При организации 12 каналов по одному телефон­ному каналу на каждой оконечной станции устанав­ливается комплект П-318М-А, имеющий в своем составе 2 упаковки П-318М-6, одна из упаковок рабо­тает в режиме "А", а вторая - в режиме "Б". (рис. 23)




Упаковки П-318-6 на одной оконечной станции соединяются между собой двумя шнурами, гнезда "Пер." П-318М-6, на правой боковой стенке, од­ной упаковки соединяются с аналогичными гнез­дами другой упаковки, также шнуром соединяются и гнезда "прием".

Упаковка, непосредственно подключаемая к каналу ТЧ, называется «ведущей». Упаковка, подключаемая к «ведущей», называется «ведомой». Переключатель на блоке линейного обору­дования "6; 12/16; ведом" "ведущей" упаковки ставится в положение "12/16", при этом линейное оборудование этой упаковки участвует в формиро­вании общего сигнала. Выходной сигнал 12-и телеграфных каналов снимается на линейном щитке "ведущей" упаковки, на клеммах "ТЛФ КАН", "ПЕР", "ПР". Переключатель на блоке линейного обо­рудования “ведомой” упаковки "6, 12/16; ведом" ставится в положение "ведом". В качестве ведущей может быть выбрана любая из упаковок.



Структурная схема включения "ведущей" и "ведомой" у паковок, аппаратуры П-318М в канал связи образованный аппаратурой П-303 показана на рис.20

Режим или . Смешанный режим или выбирается, в основном, при работе аппаратуры по 4-проводной кабельной линии с целью умень­шения возможного влияния переходных токов с передачи на свой прием.



При этом, если упаковка, например, на ближнем конце линии ставится в режим , то упаковка на дальнем конце линии ставится в режим (рис.24) В смешанном режиме можно обеспечить по теле­фонному каналу работу только шестью каналами.

Такие же режимы работы обеспечиваются в аппаратуре П-318М-4.


2.2.4 Общее устройство П-318М-6

Аппаратура П-318М-6 выполнена в одной упаковке со съемной передней крышкой. Запасные и съемные части, необходимые для развертывания и настройки аппаратуры, располагаются внутри крышки и в ящике ЗИП.

На правой боковой стенке упаковки расположены 4-х контактные колодки для соединения ее со второй 6-ти канальной упаковкой или 4-х канальной упаковкой и 30 контактные колодки для соединения П-318М-6 с ПУ. Конструктивно все узлы П-318М-6 смонтированы в 25 отдельных блоках (рис. 25):


- шесть блоков передатчиков (Пер) .

- шесть блоков приемников (Пр)

- шесть блоков коммутации каналов (БКК)

- блок питания (Пит)

- блок группового оборудования передачи (Гр. пер-1)

- блок группового оборудования приема (Гр. пр-1)

- блок генератора несущей частоты (Ген. нес.2880)

- блок линейного оборудования (Лин. об)

- блок переключения режимов (Реж)

  • измерительный блок (Изм).


П ПР.

ПР.

ПР.

ПР.

ПР.

ПР.

П-318М-6

ГР

Пер.

ГР

Пер.

Ген. нес

2880

ИЗМ

Реж

БКК

БКК

БКК

БКК

БКК

БКК

ПИТ

ЛИН ОБ

Пер.

пер.

Пер.

Пер.

Пер.

пер.


П-318М-4

ПР.

ПР.

ПР.

ПР.

ДК-2,5

ГР

Пер.

ГР

пер.

Ген. нес. 4850

ИЗМ

БКК

БКК

БКК

БКК

Реж

ПИТ

Лин 0,5

Пер.

Пер.

Пер.

Пер.

ДК-1,4

Рис. 25

2.2.5 Структурная схема аппаратуры П-318М-6

На представленной структурной схеме аппара­туры П-318М-6 (рис.50) показано индивидуальное, групповое, линейное оборудование, генератор на 2880 Гц. и вспо­могательные устройства (датчик точек, измерительный прибор).

Индивидуальное оборудование всех каналов П-318М-6 имеет одинаковые структурные схемы, поэтому на данной схеме оно изображено лишь для одного канала. Групповое оборудование является общим для всех каналов. Часть группового оборудования, которая не зависит от режима работы аппаратуры называется линейным оборудованием.

1) Состав и назначение элементов индивидуального оборудования

Индивидуальное оборудование аппаратуры П-318М-6 состоит из индивидуального оборудования шести каналов. Индивидуальное оборудование каждого канала имеет блок передатчика, блок приемника и блок коммутации канала.

Тракт передачи предназначен для преобразования двухполюсных посылок постоянного тока в частотно-модулированные колебания. Он включает в себя телеграфную цепь передачи, частотный модулятор, генератор, усилитель передачи и полосовой фильтр передачи. Эти элементы расположены в блоке ПЕР канала. В блоке БКК расположены элементы ТГ цепи.




Двухполюсные посылки постоянного тока от передат­чика ТГ устройства или от переходного устройства П-318М-ПУ через гнезда ПЕР, АПП-КАН. и контакты перек­лючателя рода работы канала в положении РБТ поступают на вход частотного модулятора. Величину тока в телег­рафной цепи передачи можно регулировать потенциометром ТОК ПЕР.

Частотный модулятор изменяет частоту генератора в соответствии с поступающими посылками постоянного тока.

Генератор канала генерирует колебания с часто­той Fncp+50 Гц при положительной посылке или Fncp-50 Гц при отрицательной посылке. При отсутствии тока в телеграфной цепи генератор генерирует колебания средней частоты канала, чем устраняется возможность появления преобладаний, неиз­бежных в двухчастотном генераторе.

Усилитель передачи усиливает частотно-модулирован­ные колебания и устраняет влияние последующих элемен­тов схемы на частоту генератора.

Полосовой фильтр передачи предотвращает влияние неиспользуемых составляющих спектра ЧМ сигнала дан­ного канала на соседние каналы, подавляя их. Выходы полосовых фильтров всех каналов соединены параллельно. Каждый из полосовых фильтров рассчитан на пропус­кание спектра частот только своего канала.

Тракт приема предназначен для преобразования ЧМ колебаний в двухполюсные посылки постоянного тока. Он включает в себя полосовой фильтр приема ПФ.ПР., усилитель-ограничитель УС-ОГР., частотный детектор, электронное реле приема и телеграфную цепь приема. В блоке приемника канала расположены все элементы индивидуального оборудования тракта приема, за исклю­чением элементов телеграфной цепи и электронного реле, которые расположены в блоке БКК.

Полосовой фильтр приема необходим для выделения из общего спектра частот составляющих, соответствующих данному каналу.




Усилитель-ограничитель обеспечивает необходимую мощность сигналов на входе частотного детектора. Благодаря глубокому ограничению амплитуд достигается постоянство этой мощности и устраняется паразитная амплитудная модуляция, вызванная действием помех.

Частотный детектор преобразует частотно-модулированные колебания в импульсы постоянного тока.

Потенциометр РЕГ.КАН., который находится в блоке ПР. канала, позволяет устранять преобладания телеграфных импульсов, вносимых каналом тонального телеграфирования.

Реле приема в соответствии с принимаемыми телег­рафными импульсами коммутирует выход выпрямителя ± 60 в аппаратуры П-318М-6 в линейную цепь приема.


2) Состав и назначение элементов группового оборудования

Групповое оборудование аппаратуры П-318М-6 состоит из тракта передачи, тракта приема и генератора несущей частоты 2880 Гц., общего для передающего и приемного тракта.

Элементы группового оборудования тракта передачи расположены в блоке ГР.ПЕР-1, тракта приема в блоке ГР. ПР-1 и генератора 2880 Гц в блоке ГЕН.НЕС.2880. Групповое оборудование передачи и приема может рабо­тать как в режиме с преобразованием (режим А), так и в режиме без преобразования (режим Б).

Групповое оборудование тракта передачи режима А содержит групповой преобразователь передачи ГР.ПР.ПЕР., групповой фильтр передачи ГФНЧ, групповой усилитель передачи ГР.УС.ПЕР. Групповой преобразователь передачи совместно с групповым фильтром обеспечивает преобразование спектра исходной группы каналов (712) 1,484 2,48 кГц в спектр производной группы каналов (16) 0,41,4кГц. Несущая частота группового преобразования 2880 Гц.

Групповой усилитель передачи обеспечивает необ­ходимый уровень передачи сигналов на выходе группо­вого оборудования в режиме А.

Групповое оборудование тракта передачи режима Б состоит лишь из удлинителя передачи ГР.У.ДЛ. ПЕР., который обеспечивает установку такого же уровня сигналов на входе линейного оборудования, как и при работе ап­паратуры П-318М-6 в режиме А.

Групповое оборудование тракта приема режима А состоит из группового фильтра приема первой группы каналов 1 6 (ГФ.НЧ.ПР.), первого группо­вого усилителя приема (ГР, УС.ПР-1), группового преобра­зователя приема (ГР.ПР.ПР.), фильтра нижних частот (ФНЧ) и второго группового усилителя приема (ГР.УС.ПР-2).

Групповой фильтр приема первой группы каналов 16 пропускает сигналы в полосе 0,31,42 кГц и подавляет сиг­налы основной группы 712 (1,462,5 кГц) и третьей 1316 (2,54З,22 кГц) групп.

Первый групповой усилитель приема обеспечивает необ­ходимую величину уровня сигналов, подаваемых на вход преоб­разователя.

Групповой преобразователь приема предназначен для преобразования спектра частот первой группы каналов 16 в спектр частот основной группы каналов 712 . Групповая несущая частота 2880Гц.


Фильтр нижних частот, включенный на выходе группового преобразователя, подавляет неиспользуемую верхнюю боковую

полосу частот, предотвращая этим перегрузку второго груп­пового усилителя приема.

Второй групповой усилитель приема является общим для режимов А и Б и обеспечивает необходимое усиление сигналов в спектре (1,462,5кГц).

Групповое оборудование тракта приема режима Б состоит из группового фильтра приема второй группы кана­лов 712 (1,482,48 кГц) (ГФ ПР-2) и второго группового усилителя приема (ГР.УС. ПР-2)

Групповой фильтр приема второй группы каналов 712 пропускает сигналы в полосе 1,462,5 кГц и подав­ляет спектры первой 16 и третьей 1316 групп каналов.

При работе аппаратуры в режиме А ПЕР/Б ПР в тракте передачи используется групповое оборудование режима А, а в тракте приема - режима Б. Для режима Б ПЕР/А ПР, наоборот в тракте передачи включается групповое обору­дование режима Б, а в тракте приема - режима А.

3) Состав и назначение элементов линейного оборудования

Элементы линейного оборудования расположены в блоке ЛИН.ОБ.

Линейное оборудование состоит из тракта передачи и тракта приема.

Линейное оборудование тракта передачи включает дифференциальный трансформатор ДТ, удлинитель У, пере­менный удлинитель передачи У.ПЕР., линейный трансформатор передачи ЛТ. ПЕР., переключатель "6-12/16-ВЕДОМ".

Дифференциальный трансформатор предназначен для исключения взаимного влияния совместно работающих упа­ковок и согласованного их включения с последующими узлами аппаратуры.

Удлинитель У снижает уровень передачи на 0,5 Нп (4,3 дБ) при работе в 10,12 или 16 канальном режиме.

Переменный удлинитель передачи обеспечивает уста­новку номинального уровня сигналов на входе тракта передачи канала ТЧ при различных затуханиях соедини­тельной линии. Затухание этого удлинителя изменяется от 0 до 1,6 Нп ступенями через 0,2 Нп.

Линейный трансформатор передачи обеспечивает сог­ласование тракта передачи аппаратуры П-318М-6 с входом канала ТЧ.

В линейное оборудование тракта приема входит линей­ный трансформатор приема ЛТ.ПР, переменный удлинитель приема У .ПР, удлинитель У, дифференциальный трансфор­матор ДТ., переключатель "6-12/16-ВЕДОМ".

Линейный трансформатор приема обеспечивает сог­ласование выхода канала ТЧ с трактом приема аппаратуры П-318М-6.

Переменный удлинитель приема обеспечивает возможность установки номинального уровня сигнала на входе тракта приема аппаратуры П-318М-6 при подключении в тракт приема канала ТЧ, как в точки с уровнем - 0,4Нп (-3,4дБ), так и в точки с уровнем + 0,5Нп (+4,3 дБ ). Затухание удлинителя изменяется от 0 до 1, 6 Нп ступе­нями через 0,2 Нп.

Удлинитель "У" выключается из тракта приема при работе в 10,12 и 16 канальном режимах. Этим сохраняется постоянство внутренней диаграммы уровней тракта приема аппаратуры не зависимо от количества каналов тонального телеграфирования,

Дифференциальный трансформатор приема предназначен также как в тракте передачи для согласованного включения упаковок и для исключения взаимного влияния при их совмест­ной работе.

Линейное оборудование шестиканальной упаковки ис­пользуется только в случаях когда она работает само­стоятельно или является ведущей. Переключатель "6-12/16-ВЕДОМ" устанавливается в положение 6 и 12/16 соответст­венно. При этом упаковка подключается непосредственно к каналу ТЧ. При работе упаковки в качестве ведомой переключатель "6-12/16-ВЕДОМ" - "ВЕДОМ" ее линейное оборудование отключается. В этом случае ведомая упаковка подключается к ведущей четырехпроводными шнурами к гнездам ПЕР.,ПР на блоке аппаратуры.

4) Вспомогательные устройства.

К вспомогательным устройствам шестиканальной упа­ковки относятся:

-датчик двухполюсных посылок;

- измерительный прибор;

- сигнализатор понижения уровня.

Вспомогательные устройства обеспечивают возмож­ность настройки ТГ каналов, проверки исправности инди­видуального оборудования каждого канала в отдельности и аппаратуры в целом, и постоянного контроля за исправ­ностью канала ТТ.

Для настройки ТГ каналов и проверки исправности в упаковке предусмотрены датчик двухполюсных посылок -датчик точек, измерительный прибор и контрольные гнезда в тракте передачи и приема.

Контроль за исправностью канала ТТ производится сигнализатором, обеспечивающим световую и звуковую сиг­нализацию при понижении уровня сигнала больше чем на 2Нп. Кнопка отключения звуковой сигнализации расположена на блоке ЛИН.ОБ.

Прохождение телеграфных сигналов в тракте передачи и приема в различных режимах работы аппаратуры

1) Передача телеграфных сигналов.

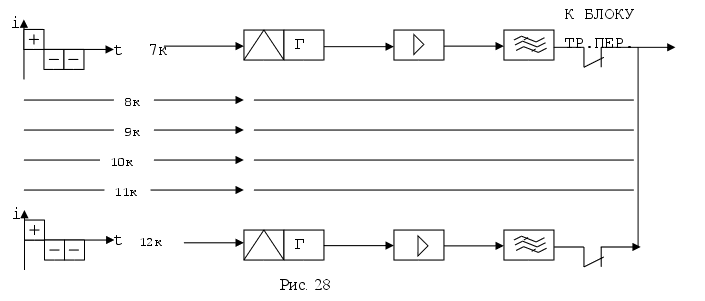

К каналам аппаратуры П-318М-6 непосредственно подключаются телеграфные устройства работающие двух­полюсными посылками постоянного тока. При необходи­мости подключения к аппаратуре стартстопных телеграфных аппаратов (СТА-2М) последние включаются через блоки переходных устройств упаковки П-318М ПУ.


Таким образом, во всех случаях на вход трактов передачи каналов поступают двухполюсные посылки пос­тоянного тока. Эти посылки через гнезда ПЕРЕДАЧА АПП-КАН и контакты переключателя рода работы канала поступают на частотный модулятор.

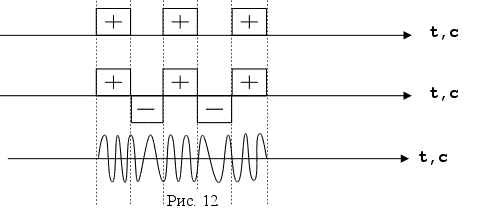

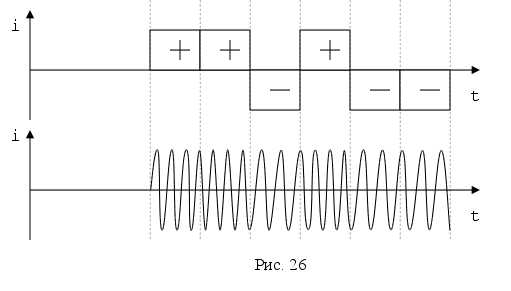

Частотный модулятор управляет работой генератора. Под воздействием телеграфных посылок положительной и отрицательной полярности средняя частота генератора изменяется до значения верхней или нижней характерис­тической частоты соответственно, частотно-модулированные колебания поступают на усилитель, усиливаются и через полосовой фильтр пере­дачи, тумблер "РБТ-"НА СЕБЯ" в положении РБТ поступают в групповой тракт передачи.

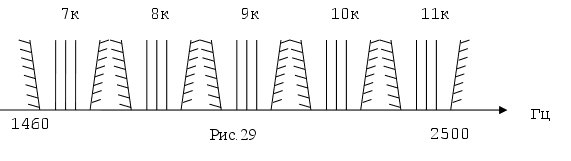

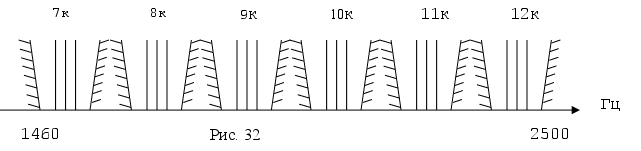

Выходы всех шести фильтров соединены параллельно, каж­дый из полосовых фильтров рассчитан на пропускание харак­теристических частот только своего канала.



В режиме А сигналы исходной группы 7-12 телег­рафных каналов с выхода инди­видуального оборудования поступают на групповой модулятор. На второй вход модулятора подается несущая частота 2880Гц. В резуль­тате работы группового преобразователя на его выходе образуется две боковые полосы. НБП (380-1420)Гц и ВБП (436О-5360)Гц.

Верхняя боковая полоса подавляется групповым фильтром передачи нижних частот. Колебания НБП поступают на уси­литель передачи и усиливаются до номинального уровня, затем через контакты переключателя "6-12/16-ВЕДОМ" пос­тупают в тракт передачи линейного оборудования.

В режиме Б сигналы исходной группы 712 каналов (1,462,5) кГц с индивидуального оборудования поступают в линейное оборудование без преобразования через удли­нитель. Затухание удлинителя подбирается таким, чтобы уровень сигналов на входе линейного оборудования был номинальным как в режиме А.

При нахождении переключателя режима линейного оборудования в положении 6 частотно-модулированные колебания поступают на дифференциальный трансформатор ДТ и через переменный удлинитель передачи "У" линей­ный трансформатор ЛТ поступают в тракт передачи канала тональной частоты. С помощью переменного удлинителя передачи "У" устанавливается номинальный уровень сигна­лов на входе тракта передачи канала ТЧ.




При установке переключателя режима работы линейного оборудования в положение "ВЕДОМ" линейное оборудование отключается и частотно-модулированные колебания через гнездо ПЕР-1. с помощью соединительных шнуров подаются на линейное оборудование второй (ведущей) упаковки П-318М-6.Переключатель режима линейного оборудо­вания "ведущей" аппаратуры П-318М-6 устанавливается в положение 12/16. При этом сигналы от группового оборудования "ведомой" аппаратуры через соединительные шнуры и гнезда ПЕР-1 поступают на вход линейного оборудования (трансформа­тор ДТ) "ведущей" упаковки. Суммарные сигналы двух упа­ковок через линейное оборудование ведущей" аппаратуры, переключатель режима линейного оборудования в положе­нии 12/16, поступают в тракт передачи канала ТЧ. При этом дополнительно в цепь передачи включается удлинитель У который снижает уровень на 0,5 НП при работе в 10,12 или 16 канальное режиме с целью исключить перег­рузку канала ТЧ.

2) Прием телеграфных сигналов.

С тракта приема канала тональной частоты через зажимы линейного щитка «Телеф.Канал.Пр», раз­делительные гнезда "РБТ-НА СЕБЯ" соединенные в положении РБТ частотно-модулированные телеграфные сигналы поступают на вход тракта приема ли­нейного оборудования - линейный трансформатор (ЛТ), который согласует выход канала ТЧ с входом аппаратуры П-318М-6. Со вторичной обмотки линейного трансформатора сигналы пос­тупают на регулируемый удлинитель "УДЛ.ПР" и через удлинитель У (0,5 Нп) на дифференциальный трансформатор ДТ. Удлинитель У выключается, если аппаратура работает в режиме 12/16 как "ведущая", и через ее линейное оборудование проходят сигналы групп каналов других "ведомых" упаковок (П-318М-6) (П-318М-4). Этим достигается постоянство уровня принимаемых сигналов на входе группового оборудования приемного тракта при переходе от режима работы "6" к режиму 12/16. С дифферен­циального трансформатора сигналы поступают на вход группо­вого оборудования приема через переключатель "6-12/16-ВЕДОМ" в положении 6, 12/16. В положении переключателя "ВЕДОМ" (линейное оборудование отключено) сигналы подаются на вход группового оборудования с линейного оборудования (гнездо ПР-1) "ведущей упаковки" по шнурам, соединяющим "ведущую" и "ведомую" аппаратуры.

В зависимости от режима работы на входе группового оборудо­вания сигналы могут разветвляться но двум направлениям. В режиме А сигналы шести телеграфных каналов, имеющих полосу частот 380-1420 Гц поступают через групповой фильтр с полосой пропускания до 1420 Гц на вход пред­варительного группового усилителя. Усиленные сигналы поступают на демодулятор. На демо­дулятор также подаются колебания несущей частоты 2880Гц. На выходе демодулятора будут преобразованные сигналы НБП 1460-2500 Гц и ВБП 3280-4280 Гц. Фильтр ниж­них частот пропускает колебания НБП и подавляет коле­бания ВБП и остаток несущей. Так происходит восстанов­ление поло-




сы частот исходной группы 7-12 каналов 1460-2500 Гц. Далее сигналы поступают на групповой усили­тель ГУС ПР-2 и усиливаются до номинальной величины.

В режиме Б сигналы, имеющие полосу 1460-2500 Гц поступают на второй групповой усилитель ГУС ПР-2 без преобразования через групповой полосовой фильтр.

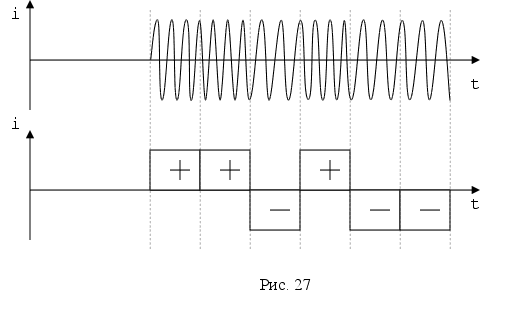

На входе индивидуального оборудования параллельно включены канальные полосовые фильтры, которые пропускают колебания в полосе частот только своего канала, исключая влияние сигналов соседних каналов.

С канальных фильтров сигналы поступают на усилители-ограничители. Усилитель-ограничитель каждого канала усиливает сигналы до номинального уровня и устраняет паразитную амплитудную модуляцию. С усилителя-ограничителя частотно-модулированные колебания поступают на частотный детектор, который преобразует их в двухполюсные посылки постоянного тока. Эти посылки соответствуют посылкам постоянного тока при передаче на противоположной станции, однако, мощность их недостаточна для управления приемником телеграфного устройства. Поэтому эти посылки подаются на приемное реле, которое коммутирует выход выпрямителя 60 в на линейную цепь приемного ТГ устройства. На приемное телеграфное устройство или ПУ(318М-ПУ) будут поступать двухполюсные посылки постоянного тока.


2.3. КОМПЛЕКС АППАРАТУРЫ ТОНАЛЬНОГО ТЕЛЕГРАФИРОВАНИЯ П-327


2.3.1.Возможности комплекса аппаратуры тонального телеграфирования п-327

Комплекс аппаратуры тонального телеграфирования П-327 предназначен для образования телеграфных каналов и низкоскоростных каналов передачи данных на сетях и линях прямых связей различных звеньев управления.

В состав комплекса входят:

аппаратура П-327 -12;

аппаратура П-327 -3;

аппаратура П-327 -2;

аппаратура П-327 -ПУ6;

аппаратура П-327 -ПУ1;

аппаратура П-327 -ТПУ;

Комплекс П-327 принят вооружение взамен аппаратуры тонального телеграфирования П-318М. Благодаря применению современной цифровой элементной базы и новых технических решений удалось повысить качество телеграфной связи, упростить процесс эксплуатации аппаратуры, снизить массогабаритные показатели.

В аппаратуре комплекса используется кварцевый задающий генератор, цифровой метод деления частоты, автоматическая компенсация преобладаний. Вместо традиционного безобрывного частотного модулятора в П-318М, в котором модуляция осуществляется за счет изменения параметров резонансного контура генератора, в П-327 применен частотный модулятор, в котором частотно-модулированные колебания получают методом коммутации частот. Двухконтурный частотный детектор в комплексе заменен на цифровой частотный детектор. Многие блоки различных изделий комплекса максимально унифицированы и взаимозаменяемы. Достижению широкой унификации способствовало применение базового принципа построения аппаратуры, при котором индивидуальное оборудование для всех каналов полностью одинаково. Кроме индивидуального оборудования в комплексе унифицировано генераторное и линейное оборудование электропитания. В телеграфных цепях аппаратуры комплекса полностью исключены электромеханические реле.


2.3.2.Тактико - технические характеристики комплекса аппаратуры П-327


Аппаратура П-327 -12 обеспечивает получение 12-ти 100-бодных каналов ТТ в одном типовом канале тональной частоты или по 6 каналов ТТ в двух типовых каналах ТЧ. В шестиканальном режиме обеспечивается возможность подключения к каждому полукомплекту аппаратуры П-327-12 телефонного переговорного устройства П-327-ТПУ.

Аппаратура П-327 -12 может работать с аппаратурой П-318М-6.

Аппаратура П-327 -3 позволяет образовать 3 200-бодных канала ТТ в типовом канале ТЧ. Предусмотрена возможность работы по одному каналу ТЧ двух комплектов П-327-3. При этом образуется 6 200-бодных каналов ТТ.

Аппаратура П-327 -2 дает возможность получить 2 100-бодных канала ТТ в одном типовом канале ТЧ при работе с однотипной аппаратурой или 1-75-бодный канал при работе с аппаратурой П-314М или П-317. Во всех вышеперечисленных режимах обеспечивается получение в канале ТЧ кроме каналов ТТ одного телефонного канала. Эффективно передаваемая полоса частот (ЭППЧ) этого канала при работе с однотипной аппаратурой и аппаратурой П-317М равна 0,3-2,5 кГц, а при работе с аппаратурой П-314М - 0,3-2,5кГц. При работе с аппаратурой П-314М возможно использование не только типового канала ТЧ, но и канала ТЧ с эффективно передаваемой полосой частот 0,3-2,7 кГц.

Аппаратура П-327-2 может работать непосредственно по двухпроводной физической цепи, обеспечивая образование 1-го 100-бодного канала ТТ с сохранением телефонного канала. Телефонный канал при этом получается двухпроводным, имеет ЭППЧ до 2,7 кГц и может использоваться в телефонных сетях МБ, ЦБ, АТС.

Каналы тонального телеграфирования комплекса П-327 рассчитаны на подключение телеграфных устройств и аппаратуры передачи данных, работающих токами двух направлений с разделенными цепями передачи и приема. (Режим I). Для подключения телеграфных аппаратов, работающих током одного направления, как с разделенными (Режим II), так и с неразделенными цепями передачи и приема (Режим III) используются переходные устройства (ПУ), размещенные в аппаратуре П-327-ПУ1 (одно переходное устройство) и в П-327-ПУ6 (шесть переходных устройств). Кроме того, имеется одно ПУ в комплекте аппаратуры П-327-2, которое обеспечивает возможность работы однополюсных телеграфных аппаратов по одному (второму) каналу этой аппаратуры.

Каналы ТТ комплекса П-327 являются асинхронными, т.е. скорость передачи по ним может быть любой в интервале 0-100 или 200 Бод.

Аппаратура П-327-ТПУ включает в себя 6 телефонных переговорных устройств (ТПУ) и предназначена для получения 6 служебных телефонных каналов по шести каналам ТЧ. Каждое ТПУ занимает в канале ТЧ полосу частот 0,3 -1,6 кГц и может работать совместно с П-327-12, установленной в шестиканальный режим, или с П-327-3.

В состав каждого комплекта П-327-12, П-327-3, П-327-2 кроме основной аппаратуры, входят одиночный ЗИП, съемные детали в ящике и эксплутационная документация.

Дальность связи по каналам ТТ комплекса определяется дальностью действия используемого канала ТЧ. При необходимости она может быть увеличена путем организации телеграфных переприемов, число которых не должно превышать трех.

Дальность связи для аппаратуры П-327-2, работающей по физической цепи, определяется затуханием соединительной линии, которое не должно превышать 8дБ. Такое затухание имеет : кабель П-274М длинной 4 км, П-268М длиной 8 км и ПТРК длиной 3 км.

Соединительные линии для аппаратуры П-327 к телеграфной аппаратуре могут быть как двухпроводными, так и однопроводными(провод - земля), максимальная длина этих линий может быть до 6 км по кабелю П—274М и 11 км по кабелю ПТРК.

Электропитание аппаратуры осуществляется:

- от сети переменного тока частотой 50Гц и напряжением 220В;

- от сети переменного тока частотой 400Гц и напряжением 115В.

Аппаратура П-327 и П-327-2, кроме того, может питаться от источника постоянного тока с напряжением 27В.

Мощность, потребляемая аппаратурой и масса приведены в таблице 2.

Таблица 2

Аппаратура

Потребляемая мощность


Масса аппаратуры, кг.


От источника переменного тока ВА

От источника постоянного тока ВТ


П-327-12

100

-

55

П-327-3

40

25

25

П-327-12

60

60

25

П-327-ТПУ

30

-

20,5

П-327-ПУ6

165

-

25

П-327-ПУ1

35

-

7,5


Питание телеграфных цепей передачи в I режиме осуществляется со стороны телеграфной станции. Телеграфные цепи приема питаются со стороны аппаратуры П-327. При использовании переходного устройства (II, III режимы) цепи передачи и приема питаются от переходного устройства.


2.3.3 Электрические характеристики

Режимы работы аппаратуры

Аппаратура П-327 является аппаратурой тонального телеграфирования с частотной модуляций. В зависимости от того, какой спектр частот занимает аппаратура тонального телеграфирования в канале ТЧ, каждый тип аппаратуры П-327 имеет соответствующие режимы работы, которые принято называть «режимами работы аппаратуры» .

Аппаратура П-327-12 имеет четыре режима работы:

1ТЧ - для работы с аналогичной аппаратурой по одному каналу ТЧ;

2ТЧ - для работы с аналогичной аппаратурой по двум каналам ТЧ;

I ТЧ (П-318М) - для работы с аппаратурой старого парка П-318М по одному каналу ТЧ;

2 ТЧ (П-318М) - для работы с аппаратурой старого парка П-318М по двум каналам ТЧ.

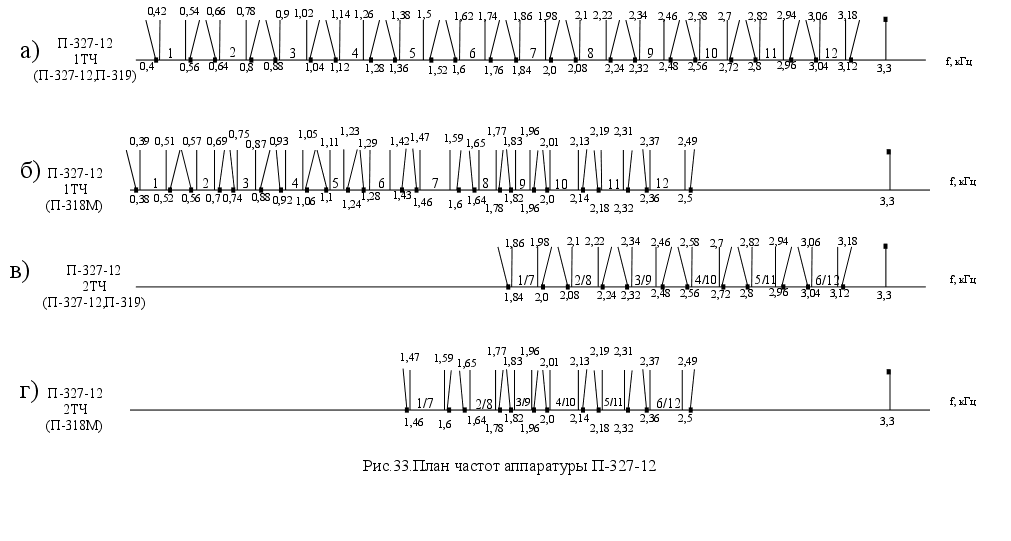

Режим работы 1ТЧ используется при работе по одному каналу тональной частоты (см. рис 33а). При этом обеспечивается получение 12 телеграфных каналов в полосе частот 0,3-3,4 кГц.

Полоса частот каждого телеграфного канала равна 160Гц. Характеристические (верхние и нижние)частоты в канале определяются формулами :

fнn = 180 + 240n (1)

fвn = 300 + 240n (2)

где fнn и fвn нижняя и верхняя характеристические частоты n - го канала.

Режим работы 2ТЧ предназначен для работы аппаратуры П-327-12 по двум каналам ТЧ. При этом аппаратура схемно разделяется на две независимые части, каждая из которых работает по отдельному каналу ТЧ, образуя в нем 6 телеграфных каналов в полосе частот 1,8-3,4кГц (рис. 33в). Полоса частот 0,3-1,6кГц может быть использована для образования служебной телефонной связи с помощью аппаратуры П-327-ТПУ.

Характеристические частоты каналов остаются такими же, как и в режиме 1ТЧ.

Режим работы 1ТЧ (П-318М) используется при работе аппаратуры П-327-12 по одному каналу ТЧ с аппаратурой старого парка П-318М. Число телеграфных каналов равно 12 (см.рис.33б.). Ширина полосы частот, занимаемой одним телеграфным каналом, равна 140 Гц. Характеристические частоты определяются формулами:

fнn = 330 + 180n

fвn = 210 + 180n где n – номер канала.

Режим работы 2ТЧ (П-318М) предназначен для работы аппаратуры П-327-12 по двум каналам ТЧ с аппаратурой старого парка П-318М. Число телеграфных каналов равно шести. (см.рис.33.2).

Характеристические частоты каналов и девиация остаются такими же как и в режиме 1ТЧ (П-318).

Аппаратура П-327-3 имеет три режима работы:

Б;

Б (ВД);

А(ВМ);

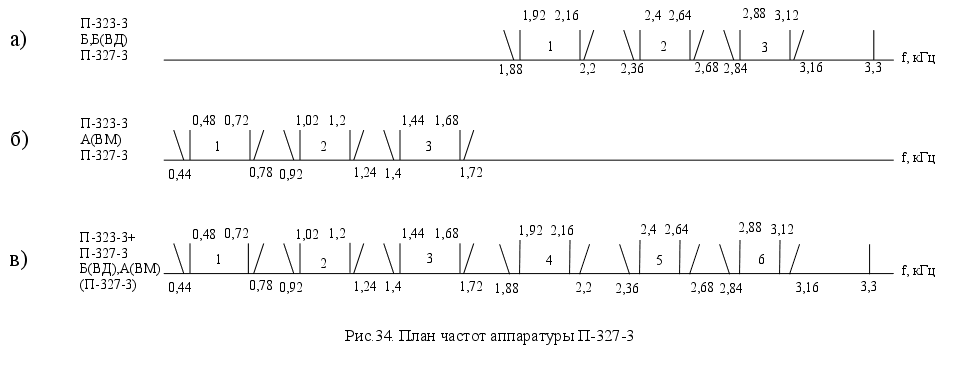

План частот аппаратуры П-327-3 в различных режимах работы представлен на рис. 34

Режим «Б» предназначен для работы аппаратуры по одному каналу ТЧ с образованием трех телеграфных каналов в полосе частот 1,8-3,4кГц. (рис.34а).

Режим Б (ВД) - (ВД - ведущая) используется для образования трех телеграфных каналов в полосе частот 1,8 - 3,4 кГц с возможностью совместного включения двух комплектов аппаратуры П-327-3 (режим Б(ВД) и А(ВМ)) или П-327-ТПУ (рис.34б). Совместное включение двух комплектов П-327-3 применяется с целью образования 6 телеграфных каналов.

Режим А (ВМ) - (ВМ - ведомая) предназначен для подключения второго комплекта П-327-3 к аппаратуре, работающей в режиме Б (ВД), с целью образования в одном канале ТЧ 6 телеграфных каналов. (см.рис.34.в.). Самостоятельно в режиме А (ВМ) аппаратура П-327-3 работать не может.


Полоса частот каждого телеграфного канала во всех режимах работы аппаратуры равна 320Гц.

Характеристические частоты определяются формулами:

fвn = 180n, Гц

fнn = 210 + 480n, Гц где n – номер канала.

Аппаратура П-327-2 имеет пять режимов работы:

  • А

  • Б

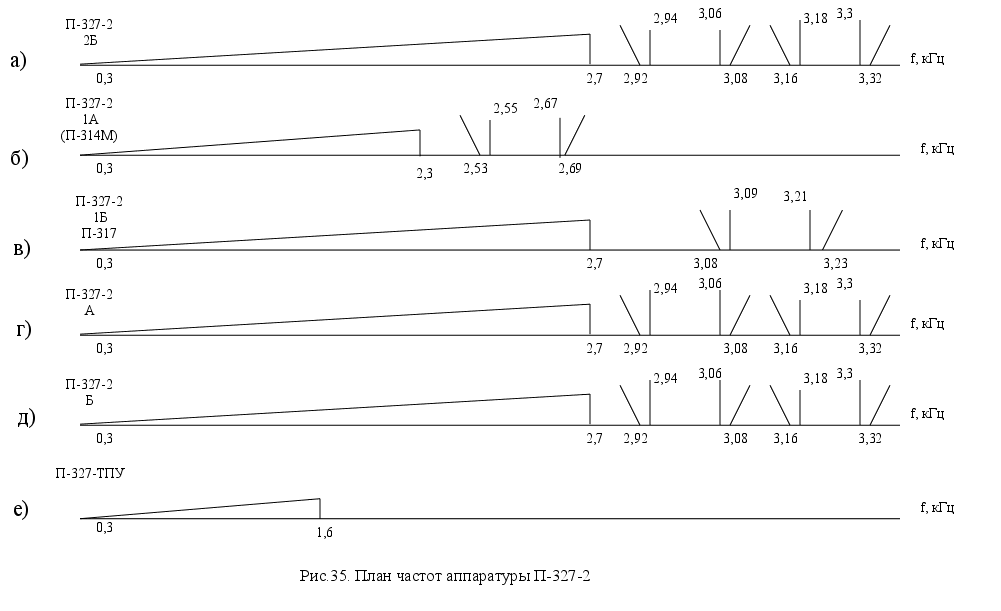

План частот аппаратуры П-327-2 в различных режимах работы представлен на рис. 35

Режим 2Б обеспечивает получение двух телеграфных каналов (рис.35.а). Режимы 1А и 1Б предназначены для работы с аппаратурой старого парка П-314М (рис.35.) и П-317 (рис.35.) соответственно с образованием одного телеграфного канала. Характеристические частоты равны fв= 2550 Гц, fн=2670 Гц, при работе в режиме 1А и fв= 2090 Гц, fн=3210 Гц в режиме 1Б.

Режимы А и Б предназначены для работы аппаратуры по двухпроводной физической цепи. В этих режимах аппаратура работает по двухполосной схеме: в режиме А на передачу используется верхняя, а не прием нижняя полоса частот (см.рис.35г.), в режиме Б наоборот (см.рис.35д.). Характеристические частоты каналов равны fв1= 3060 Гц, fн1=2940 Гц, fв2= 3360 Гц, fн2=3180 Гц.

Во всех режимах работы ширина полосы частот каждого канала ТТ равна 160Гц.

Незадействованная часть спектра (0,3 - 2,7 кГц, 0,3 -2,5кГц) может быть использована для телефонной связи, образованной подключением к аппаратуре П-327-2 телефонного переговорного устройства П-327-ТПУ(рис.35.е).

В комплекте П-327 сигналам положительной полярности на входе телеграфного канала соответствует нижняя характеристическая частота, а сигналам отрицательной полярности - верхняя. В случае отсутствия тока на входе телеграфного канала передается верхняя характеристическая частота.

При работе с аппаратурой П-318М в аппаратуре П-327-12 передаче сигналов положительной полярности соответствует верхняя характеристическая частота, а сигналов отрицательной полярности - нижняя.

Характеристики линейных выходов аппаратуры, требования к каналам ТЧ.

Номинальные уровни средней мощности сигналов каждого канала ТТ на линейном выходе аппаратуры определяются по формуле:

ркобщотн-10lgN, дБ (36)

где робщ - уровень средней мощности сигналов всех каналов ТТ, приведенный к точкам с нулевым относительным уровнем;

ротн - относительный уровень канала ТЧ в точках подключения аппаратуры П-327;

N - число каналов аппаратуры П-327 (для П-327-12 N=12, для П-327-3 N=3, для П-327-2 N=2).

Номинальные уровни сигналов канала на передаче рк пер и на приеме рк пр , а также общий уровень передачи на линейном выходе аппаратуры робш. пер, приведенный к точке с относительным уровнем -1,5 Нп, даны в таблице3


Таблица 3.

Тип

аппаратуры

Ркпер

Ркпр

Робш.пер.

дБ

Нп

дБ

Нп

дБ

Нп

П-327-12

-32,5

-3,75

-15,5

-1,73

-21,7

-2,5

П-327-3

-29,5

-3,4

-12,5

-1,4

-21,7

-2,5

П-327-2 (двухканальная)

-29

-3,35

-12

-1,38

-26,1

-3,0

П-327-2 (одноканальная)

-26

-3

-9

-1

-26,1

-3,0

П-327-2(физич. цепь)

-13

-1,5

-21

-2,4

-13

-1,5


Уровни передачи в канале ТЧ не должны отличаться от номинальных значений более чем на  2дБ, а разность уровней характеристических частот одного канала на должны превышать 2дБ.

Входное и выходное сопротивление аппаратуры П-327 со стороны подключения к каналу ТЧ равны 600 Ом. Допустимое отклонение сопротивления не более 210 Ом.

Аппаратура комплекса П-327 подключается к каналу ТЧ проводных, радиорелейных и тропосферных линий по четырехпроводной схеме в точках с относительными уровнями - 13дБ (-1,5 Нп) в тракте передачи, + 4дБ (+0,5Нп) - в тракте приема. Электрические параметры канала ТЧ должны соответствовать нормам. Канал ТЧ может иметь транзиты, выполненные только по четырехпроводной схеме.

Затухание, вносимое аппаратурой П-327-3 в тракт передачи и приема телефонного канала на частоте 800Гц при номинальном относительном уровне, не превышает 1дБ при работе по каналу ТЧ и 5дБ при работе по двухпроводной линии.

Характеристика выходов телеграфных каналов.

Скорость телеграфирования : Каналы аппаратуры П-327-12 и П327-2 рассчитаны на скорость телеграфирования до 100 Бод, а аппаратура П-327-3 до 200 Бод. Возможно превышение скорости до 150 и 300 Бод соответственно за счет увеличения краевых искажений телеграфных сигналов.

Исправляющая способность телеграфных каналов.

В каналах ТТ имеется возможность компенсации преобладания сигналов не менее, чем на 20% в аппаратуре П-327-12 и П-327-3 и на 30% в аппаратуре П-372-2.

Режимы работы телеграфных каналов.

Каналы ТТ аппаратуры П-327-12 рассчитаны на работу в I режиме, а при использовании переходных устройств во II и III режимах. Питание телеграфных цепей передачи в I режиме осуществляется со стороны оконечной телеграфной аппаратуры, приемных - со стороны П-327. Напряжение питания U=  20В, ток питания I = 20мА. Во втором и третьем режимах питание линейных цепей оконечной телеграфной аппаратуры осуществляется со стороны переходных устройств аппаратуры П-327 током I = 45-50мА. Допускается включение дополнительного внешнего источника питания с напряжением 60В.

Входное сопротивление телеграфных цепей передачи постоянному току составляет 1000  100Ом, а цепей приема - 510 Ом.


2.3.4.Обобщенная структурная схема и принцип работы аппаратуры П-327

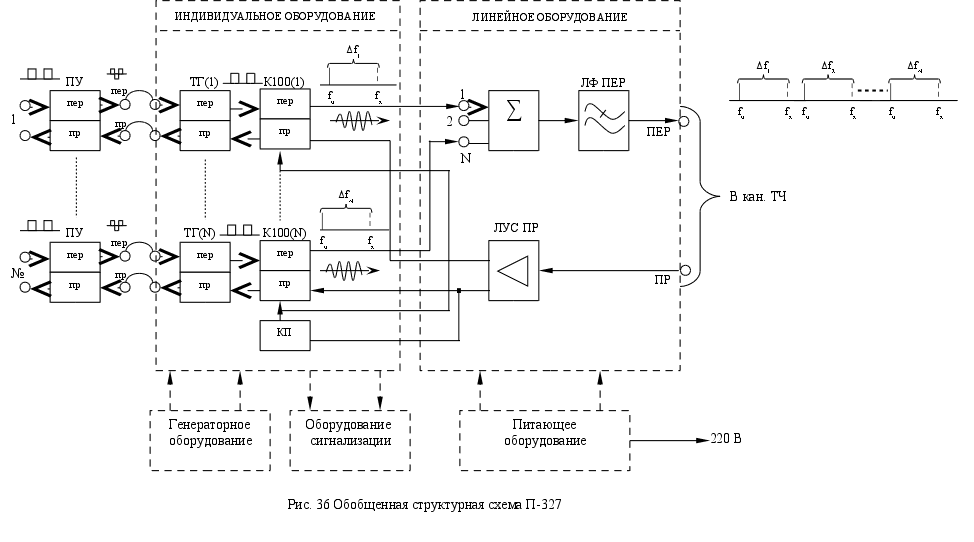

Обобщенная структурная схема аппаратуры комплекса П-327 приведена на рис.36. На схеме приведены основные устройства, обеспечивающие необходимые преобразования в трактах передачи и приема двух, трех и двенадцатиканальной аппаратуры комплекса П-327. Каждая станция комплекса содержит:

- индивидуальное оборудование (ИО) в составе N телеграфных блоков ТГ и N блоков К100, обеспечивающие преобразование прямоугольных телеграфных сигналов в частотно-модулированный сигнал с частотами fн (нижняя) и fв (верхняя) на передаче и обратное преобразование ни приеме;

- линейное оборудование (ЛО), предназначенное для объединения частотно-модулированных канальных сигналов в групповой сигнал и для согласования с каналом ТЧ;

- генераторное оборудование, обеспечивающее элементы станции требуемыми частотами;

- устройство компенсации преобладаний (КП), предназначенное для автоматического устранения преобладаний в телеграфных каналах;

- питающее оборудование и устройства сигнализации;

- переходные устройства (ПУ), обеспечивающие согласование оконечных стартстопных телеграфных аппаратов с ТГ - каналом;

Канал ТЧ подключается к аппаратуре со стороны линейного оборудования, а оконечная ТГ аппаратура подключается либо к ПУ, либо к блоку ТГ индивидуального оборудования.

В аппаратуре комплекса используется базовый принцип формирования линейного спектра каналов ТТ. Под воздействием телеграфных посылок в модуляторе каждого канала (блок К100) формируются частотно-модулированные колебания. Характеристические частоты этих колебаний на выходах модуляторов всех каналов одинаковы. Эти частоты называются базовыми характеристическими частотами. Частоты, кратные базовым характеристическим частотам, называются кратными базовыми характеристическими частотами. Выбор одинаковых базовых частот каналов обеспечивает унификацию индивидуального оборудования каналов.

Для формирования линейного спектра в каждом канале ТТ аппаратуры применяются индивидуальные преобразователи частоты, обеспечивающие перенос сигналов с базовыми характеристическими частотами в отведенную для каждого канала ТТ полосу.


2.3.5. Структурная схема аппаратуры П-327-2

Структурная схема аппаратуры П-327-2 включает в себя:

  • оборудование телеграфных каналов

  • оборудование телефонного канала

  • оборудование переходного устройства

  • устройство электропитания

ОБОРУДОВАНИЕ ТЕЛЕГРАФНЫХ КАНАЛОВ

Оборудование телеграфных каналов содержит индивидуальное, линейное и генераторное оборудование, а также измерительные и контрольные устройства.

Индивидуальное оборудование

Индивидуальное оборудование размещено в блоках ТГ и К. Оно состоит из индивидуального оборудования передачи и приема.

Индивидуальное оборудование передачи включает в себя: ТГ цепь передачи, входное устройство ВХ,. частотный модулятор ЧМ, делитель частоты ДЧ, усилитель передачи УС ПЕР, фильтр пере­дачи Ф ПЕР и преобразователь передачи П ПЕР.

Двухполюсные посылки от передающего ТГ устройства или от переходного устройства П-327-ПУ по телеграфной цепи передачи через контакты тумблера РБТ — ИЗМ поступают на входное уст­ройство.

Входное устройство улучшает форму ТГ посылок, приближая ее к прямоугольной, осуществляет гальваническую развязку меж­ду телеграфной цепью и частотным модулятором, что необходимо для защиты последнего от больших напряжений, могущих воз­никнуть в ТГ цепи, обеспечивает нормальную работу аппаратуры при напряжениях в телеграфной цепи 20 В и 60 В, стабилизирует значение входного тока при изменении входного напряжения от 5 до 30 В. Кроме того, при отсутствии тока в телеграфной цепи оно формирует сигнал, соответствующий поступлению на вход отри­цательной посылки. Светодиоды входного устройства сигнализи­руют о полярности поступающих посылок.

Частотный модулятор обеспечивает получение частотно-моду­лированных колебаний. На один вход частотного модулятора по­даются телеграфные посылки, а на второй и третий входы — коле­бания кратных базовых характеристических частот. Нижняя ча­стота равна 503,04 кГц, а верхняя — 518.4кГц.

Работа частотного модулятора заключается в том, что при по­ступлении на его вход положительной ТГ посылки он создает цепь для прохождения тока верхней, а при поступлении отрица­тельной посылки и отсутствии тока в ТГ цепи передачи—нижней кратной базовой характеристической частоты. В сформированных таким образом частотно-модулированных колебаниях в моменты перехода от одной частоты к другой происходит скачок фазы, ве­личина которого случайна и лежит в пределах от 0 до ± π радиан. Скачок фазы приводит к краевым искажениям ТГ сигналов. Для уменьшения этого скачка частотно-модулированные колебания формируются в области достаточно высоких частот, а затем эти частоты понижают до характеристических с помощью делителя частоты с коэффициентом деления 128. На выходе делителя макси­мальная величина скачка фазы будет π /128 (φ ≈1,4°), т . е. коле­бания практически превращаются в безобрывные.

На выходе делителя получаются базовые характеристические частоты: нижняя 3930Гц и верхняя 4050 Гц.

С выхода делителя сигналы в виде последовательности импульсов прямоугольной формы поступают на усилитель передачи УС ПЕР.

Усилитель передачи обеспечивает номинальную нагрузку поло­сового фильтра со стороны входа и номинальный уровень сигна­лов на выходе аппаратуры.

Фильтр передачи Ф ПЕР служит для ограничения спектра сформированных делителем частотно-модулированных колебаний, предотвращая этим влияние неиспользуемых составляющих спек­тра данного канала на соседние каналы.

С выхода, фильтра сигналы поступают на преобразователь пе­редачи П ПЕР, который обеспечивает перенос базовых сигналов в отведенную для данного канала ТТ полосу частот. Частоты не­сущих колебаний (частоты преобразования) для каналов выбраны такими, при которых нижняя боковая полоса частот на выходе преобразователя соответствует полосе частот данного канала ТТ. Верхние боковые полосы частот во всех каналах ТТ и большинст­во других побочных продуктов преобразования лежат выше эф­фективно передаваемой полосы канала ТЧ и отфильтровываются одним фильтром, установленным в линейном оборудовании аппа­ратуры. Этим и обусловлен выбор номинальных значений несу­щих частот и базовых характеристических частот. Номинальные значения несущих частот, подаваемых к преобразователям переда­чи и приема, показаны в табл. 4.

Таблица 4

Режим


Несущие частоты, Гц

Работы

аппаратуры

Номера

канала

Передача

Прием

1

6990

6990

2

7230

7230

2

6600

6600

2

7140

7140

А

2

7230

6990

Б

2

6990

7230


С выходов преобразователей сигналы подаются к линейному обо­рудованию передачи.

К индивидуальному оборудованию приема относятся преобра­зователь частоты приема П ПР, первый фильтр приема Ф ПР1, усилитель-ограничитель УС-ОГР, частотный детектор ЧД, второй фильтр приема Ф ПР2, пороговое устройство с регулятором пре­обладания ПРЕОБЛ, выходное устройство ВЫХ и телеграфная цепь приема.

Преобразователь частоты приема служит для преобразования спектра принимаемых частотно-модулированных колебаний кана­ла ТТ в базовый спектр, одинаковый для обоих каналов. Несущие колебания, подаваемые на преобразователи приема, для каждого канала имеют такую же частоту, как и колебания, подаваемые на преобразователи передачи того же канала. С выхода преобразова­теля сигналы поступают на первый фильтр приема Ф ПР1.

Первый фильтр приема представляет собой полосовой фильтр и служит для выделения из общего преобразованного спектра всех каналов спектра данного канала, который после преобразова­ния занимает нижнюю боковую полосу частот и является базо­вым спектром.

Усилитель-ограничитель УС-ОГР обеспечивает необходимую мощность сигналов на входе частотного детектора. Благодаря глубокому ограничению амплитуд достигается постоянство этой мощности и устраняется паразитная амплитудная модуляция, вы­званная действием помех.

Частотный детектор ЧД вместе со вторым фильтром приема Ф ПР 2 предназначен для преобразования частотно-модулированных сигналов в импульсы постоянного тока, соответствующие телеграфным посылкам. Для работы частотных детекторов исполь­зуются колебания с частотой 2748,7 кГц.

Пороговое устройство улучшает форму ТГ посылок приближая ее к прямоугольной. Имеющийся в пороговом устройстве регуля­тор преобладаний ПРЕОБЛ позволяет устранять преобладания в ТГ посылках, вносимые каналом тонального телеграфирования.

Выходное устройство ВЫХ в соответствии с принимаемыми те­леграфными посылками коммутирует линейные телеграфные на­пряжения ±31 В на ТГ цепь приема. При этом обеспечивается гальваническая развязка между телеграфной цепью приема и предшествующими ее узлами тракта приема аппаратуры.

Линейное оборудование

Линейное оборудование телеграфных каналов включает обо­рудование передачи и оборудование приема.

Линейное оборудова­ние передачи содержит сумматор СМ, линейный фильтр переда­чи ЛФ ПЕР, первый линейный усилитель передачи ЛУС ПЕР1, удлинитель передачи У ПЕР, второй линейный усилитель передачи ЛУС ПЕР2, дифференциальную систему ДС, телеграфный фильтр передачи ТГ Ф ПЕР, линейный трансформатор переда­чи ЛТ ПЕР.

С выходов индивидуальных преобразователей передачи кана­лов ТТ частотно-модулированные сигналы поступают на вход сум­матора. Суммирование сигналов двух каналов производится только в режиме 2Б. В режимах 1А, 1Б, А и Б на вход сумматора подаются сигналы только второго канала. Сумматор имеет низкоомное входное сопротивление, чем обеспечиваётся малое взаимное влияние каналов друг на друга. Кроме того, сумматор обеспечива­ет необходимое усиление сигналов и активную нагрузку для пре­образователя и линейного фильтра. После суммирования группо­вой частотно-модулированный сигнал поступает на линейный фильтр передачи ЛФ ПЕР..

Линейный фильтр передачи подавляет сигналы в верхней боковой полосе частот и другие побочные продукты преобразования, имеющиеся на выходе индивидуальных преобразователей каналов и усиленные сумматором вместе с полезными сигналами. На вы­ходе фильтра оказывается окончательно сформированным линей­ный спектр аппаратуры в зависимости от номинального значения несущих частот, подаваемых на индивидуальные преобразователи передачи каналов ТТ.

Первый линейный усилитель передачи ЛУС ПЕР1 обеспечива­ет необходимый уровень сигналов на выходе линейного оборудо­вания.

Удлинитель У ПЕР позволяет регулировать перепайками уро­вень сигналов на выходе тракта передачи, обеспечивая номиналь­ную загрузку канала ТЧ. Затухание удлинителя может быть изме­нено от 0 до 16 дБ.

Второй усилитель передачи и дифференциальная система ис­пользуются только при работе аппаратуры по двухпроводным ли­ниям (режимы А и Б).

Усилитель ЛУС ПЕР2 обеспечивает необ­ходимый уровень сигналов ТТ на выходе в линию.

Дифференциальная система ДС служит для объединения трак­тов передачи и приема сигналов ТТ при переходе на двухпровод­ную линию.

Телеграфный фильтр передачи ТГ Ф ПЕР предназначен для подавления составляющих спектра сигналов ТТ, лежащих в поло­се частот телефонного канала.

Линейный трансформатор передачи ЛТ ПЕР предназначен для обеспечения симметричного выхода аппаратуры.


Линейное оборудование приема состоит из линейного трансфор­матора ЛТ ПР, удлинителя У ПР, телеграфного фильтра приема ТГ Ф ПР, дифференциальной системы ДС, второго линейного уси­лителя приема ЛУС ПР2 и первого линейного усилителя приема ЛУС ПР1.

Линейный трансформатор приема обеспечивает переход от сим­метричного входа аппаратуры к несимметричной схеме тракта приема аппаратуры П-327-2.

Удлинитель У ПР обеспечивает возможность установки номи­нальной внутренней диаграммы уровней тракта приема аппара­туры.

Телеграфный фильтр приема обеспечивает отделение сигналов ТТ от спектра сигналов телефонного канала. Дифференциальная система, как уже было указано, служит для развязки трактов пе­редачи и приема.

Усилитель ЛУС ПР2 обеспечивает сохранение внутренней диаграммы уровней при работе аппаратуры в режимах А и Б.

Первый линейный усилитель приема ЛУС ПР1 обеспечива­ет необходимую величину сигналов, подаваемых к индивидуаль­ным преобразователям приема.

К выходу ЛУС ПР1 в режиме 2Б подключено индивидуальное оборудование приема обоих каналов, а в режимах 1А, 1Б, А и Б — только второго канала.

В линейном оборудовании аппаратуры П-327-2 в режимах 2Б,. 1А и 1Б предусмотрена возможность соединения тракта передачи сигналов ТТ с трактом приема с помощью тумблера РБТ—НА СЕБЯ.

Генераторное оборудование

Генераторное оборудование аппаратуры обеспечивает получе­ние колебаний всех частот, необходимых для ее работы.

Для работы аппаратуры П-327-2 необходимы следующие ча­стоты.

— кратные базовые характеристические частоты 503,04 и 518,4 кГц, используемые в частотных модуляторах каналов;

— несущие частоты передачи и приема (табл. 4);

— опорная частота детектирования в каналах ТТ 2748,7 кГц;

— кратная измерительная частота 9,6 кГц для работы дат­чика точек

Генераторное оборудование аппаратуры П 327-2 включает за­дающий генератор, синтезатор частот, делители частоты, усилите­ли частот преобразования, устройство коммутации частот и гене­ратор опорной частоты детектирования.

Задающий генератор ЗГ стабилизирован кварцем и создает последовательность прямоугольных импульсов с частотой следова­ния 1966,08 кГц.

Устройство коммутации несущих частот обеспечивает подачу на преобразователи передачи и приема индивидуального оборудова­ния каналов несущих частот в зависимости от режима работы ап­паратуры.

Измерительные устройства

Измерительные устройства аппаратуры предназначены для проверки ее исправности и настройки каналов ТТ.

К измерительным устройствам относятся датчик двухполюсных сигналов (датчик точек) и индикатор преобладаний.

Датчик точек обеспечивает получение двухполюсных посылок со скоростью следования 50, 100 или 200 Бод. Датчик состоит из делителя частоты ДТ и выходного устройства ВЫХ ДТ. На вход датчика от синтезатора частот подаются колебания с частотой 9600 Гц. Делитель датчика имеет общий коэффициент деления 384. На выходе делителя выводятся импульсные последовательности со скоростью 200, 100 и 50 Бод. Выбор скорости датчика осуществля­ется перепайкой перемычки внутри блока. В аппаратуре П-327-2 перемычка установлена на скорость 100 Бод (общий коэффициент деления делителя 192). Выходное устройство делителя преобразу­ет однополюсные сигналы делителя в двухполюсные сигналы с на­пряжением ± 6 В.

Индикатор преобладании предназначен для оценки величины преобладании в каналах ТТ. Индикатор содержит устройство оценки преобладании У ОП и индикаторные светодиоды.

Устройство оценки преобладании представляет собой порого­вую схему, которая сравнивает значение измеряемой величины с допустимыми ее значениями. Преобладания, не превышающие ±3%, считаются нормальными, при этом загорается светодиод "Н"(норма). Преобладания свыше 3% оцениваются как недопустимые, при этом загорается светодиод “+” или “—” в зависимо­сти от знака преобладании.

При проверке исправности аппаратуры и настройке ее каналов подключение датчика и индикатора к каналу ТТ производится установкой тумблера РБТ—ИЗМ соответствующего канала в по­ложение ИЗМ и нажатием кнопки ПРЕОБЛ.

При нажатии кнопки КОНТР выход, датчика непосредственно подключается на вход индикатора, что обеспечивает возможность проверки их работоспособности.

Устройства контроля

В аппаратуре П-327-2 имеются устройства контроля уровней передачи и приема, напряжений электропитания и наличия частот генераторного оборудования.

Устройства контроля уровней УК ПЕР и УК ПР обеспечивают оптическую сигнализацию о пропадании уровней передачи, а также о снижении уровней приема более чем на 17,4 дБ.

Устройство контроля питающих напряжений УК НП обеспечивает оптическую сигнализацию о пропадании напряжений электро­питания +5 В, +6 В, —6 В и +12 В.

Устройство контроля наличия частот УК Ч обеспечивает оптическую сигнализацию о пропадании несущих частот и частоты, подаваемой к частотным детекторам каналов.

Выход контролируемых величин за пределы допусков сигнали­зируется свечением светодиодов на передней панели аппаратуры, снабженных гравировками УР ПЕР, УР ПР, ПИТ и Ч . Срабаты­вание любой из сигнальных цепей воздействует на устройство внешней сигнализации УВС и в результате этого отмечается так же общестанционной (внешней) сигнализацией. Предусмотрена возможность отключения общестанционной акустической сигнали­зации после ее срабатывания нажатием кнопки ВЫКЛ. С.

Оборудование переходного устройства.

Переходное устройство (ПУ) предназначено для подключения к ТГ каналу стартстопных телеграфных аппаратов. Такое согласование обеспечивается за счет преобразования двухполярных сигналов на выходе (входе) канала в однополярные. ПУ аппаратуры П-327-2 унифицировано с переходными устройствами аппаратуры П-327ПУ6, П-327-ПУ1. Различия связаны лишь с точками подключения ПУ к ТГ каналу. ПУ П-327ПУ6 и П-327ПУ1 подключаются ко входу блока ТГ. Блок ПУ аппаратуры П-327-2 устанавливается взамен блока ТГ второго канала и подключается непосредственно ко входу блока К-100 этого канала.

В состав блока ПУ входят следующие элементы:

  • входные устройства (ВУ) передачи и приема;

  • электронное реле (РЭ) передачи и усилитель приема (Ус.Пр.);

  • согласующие устройства (СУ) передачи и приема

Входное устройство содержит стабилизатор тока, оптоэлектронный ключ и элементы индикации – светодиоды. Стабилизатор тока обеспечивает постоянство тока на входе ПУ при изменении параметров соединительных линий. Оптоэлектронный ключ обеспечивает гальваническую развязку цепи телеграфного аппарата и электрических цепей аппаратуры. Наличие тока в телеграфных цепях контролируется светодиодами (раздельно для передающей и приемной цепей ТА ПЕР и ТА ПР соответственно).

Формирование фронтов прямоугольных импульсов производиться в электронном реле, установленном в тракте передачи. В тракте приема вместо РЭ установлен усилитель приема.

Для согласования по полярности и уровню сигналов блока ПУ с блоком К-100 используются согласующие устройства СУ ПЕР и СУ ПР.

Блок ПУ может включаться только вместо блока ТГ второго канала аппаратуры П-327-2. ЗИП аппаратуры комплектуется одним блоком ПУ. Следовательно, в аппаратуре П-237-2 возможен перевод во второй режим только одного канала (второго) канала ТТ. Для перевода во второй режим первого канала необходимо использовать дополнительное оборудование: П-327-ПУ6 или П-327-ПУ1.


ОБОРУДОВАНИЕ ТЕЛЕФОННОГО КАНАЛА


Аппаратура П-327-2 наряду с получением двух или одного дуп­лексных телеграфных каналов обеспечивает сохранение полосы частот для телефонной связи при работе по четырехпроводным ка­налам ТЧ, а также по коммутируемым и некоммутируемым двух­проводным физическим цепям во всех трех перечисленных вари­антах можно получить либо только телефонный канал (режим ТЛФ), либо телефонный и телеграфный каналы одновременно (режим ТГ ТЛФ) Переход от одного режима работы к другому производится переключателем ТЛФ ТГ ТЛФ. Для разделения телефонного и телеграфного сигналов используются разделительные фильтры.

Работа по каналу ТЧ

При работе аппаратуры П-327-2 по каналу ТЧ получаемый телефонный канал имеет четырехпроводный выход и, следователь­но, телефонный аппарат или другое телефонное устройство, под­ключаемое к телефонному каналу, должно быть четырехпроводным.

В положении ТЛФ переключателя ТЛФ—ТГ ТЛФ или при выключенном питании аппаратуры П-327-2 сигналы от передат­чика оконечного телефонного аппарата поступают на зажимы ТЛФ ПЕР и через контакты реле К2 проходят на выход линей­ного оборудования тракта передачи аппаратуры П-327-2 и далее попадают на вход канала ТЧ. Принимаемые телефонные сигналы поступают на вход линейного оборудования приема ап­паратуры, проходят линейный трансформатор приема ЛТ ПР, удлинитель У ПР, телефонный фильтр приема ТФ Ф ПР и далее через удлинитель У ПР ТФ, усилитель УС ПР ТФ и трансформа­тор ЛТ ПР ТФ попадают на вход приемника оконечного устрой­ства.

При одновременном получении телефонного и одного или двух телеграфных каналов переключатель ТЛФ—ТГ ТЛФ устанавли­вается в положение ТГ ТЛФ. В этом случае телефонные сигналы со входа канала (контакты ТЛФ ПЕР) проходят через контакты реле К2, линейный трансформатор передачи ЛТ ПЕР ТФ, удли­нитель У ПЕР ТФ, усилитель-ограничитель УС-ОГР ТФ, раздели­тельный телефонный фильтр передачи и вместе с сигналами ТТ через линейный трансформатор тракта передачи аппаратуры ЛТ ПЕР поступают в канал ТЧ.

Усилитель-ограничитель передачи компенсирует затухание, вносимое телефонным трактом аппаратуры, и не допускает пере­грузки канала ТЧ при больших мгновенных значениях мощности телефонных сигналов, предотвращая тем самым взаимные влияния телефонного и телеграфных каналов.

Телефонный фильтр передачи ограничивает телефонные сигна­лы по спектру, освобождая тем самым участок эффективно-пере­даваемой полосы частот канала ТЧ для телеграфных каналов.

Принимаемые телефонные сигналы при совместном получе­нии телефонного и телеграфных каналов проходят на выход теле­фонного канала по тем же цепям, что и в режиме получения толь­ко телефонного канала.

Заметим в заключение, что при работе аппаратуры П-327-2 по каналу ТЧ полоса частот телефонного канала как в режиме ТЛФ, так и в режиме ТГ ТЛФ ограничена разделительными телефонны­ми фильтрами: в режиме ТЛФ—фильтром приема, а в режиме ТГ ТЛФ—фильтрами передачи и приема. Ширина полосы частот этого канала равна 0,3—2,7 кГц при работе аппаратуры в режи­мах 2Б, 1Б, А и Б и 0,3—2,3 кГц при работе в режиме 1А.


Работа по некоммутируемой двухпроводной цепи

При работе аппаратуры П-327-2 по двухпроводной физической цепи телефонный аппарат системы МБ подключается к зажимам ТЛФ ПЕР.

В режиме ТЛФ выход телефонного аппарата через контакты реле К2 соединяется с физической цепью, подключаемой к зажи­мам ТЧ ПЕР.

В режиме ТГ ТЛФ передаваемые сигналы проходят через кон­такты реле К2, линейный трансформатор передачи ЛТ ПЕР ТФ, телефонный фильтр передачи ТФ Ф ПЕР, линейный трансформа­тор передачи ЛТ ПЕР аппаратуры и контакты реле К1.

Принимаемые сигналы проходят по этой же цепи

Работа по коммутируемой двухпроводной цепи

Телефонный канал при работе аппаратуры по двухпроводной коммутируемой цепи является также двухпроводным. Телефонный аппарат системы ЦБ — АТС подключается к зажимам ТЛФ ПЕР. Телефонные цепи в этом режиме обеспечивают соединение с лю­бым абонентом АТС и установление с ним телеграфной связи при сохранении телефонной.

Для перевода аппаратуры П-327-2 в режим работы по комму­тируемым линиям необходимо установить дополнительные пере­мычки, обеспечивающие включение согласующего устройства СУ ЦБ для работы со станцией системы ЦБ.

Вызов абонента производится в режиме ТЛФ с помощью номе­ронабирателя телефонного аппарата. После установления теле­фонной связи и выбора абонентами режимов работы аппаратуры П-327-2 (один абонент в режиме А, другой в режиме Б) переклю­чатель ТЛФ —ТГ ТЛФ переводится в положение ТГ ТЛФ.

Цепи передачи и приема телефонных сигналов остаются таки­ми же как при работе по двухпроводной цепи, но в них дополни­тельно включается согласующее устройство для работы со стан­цией ЦБ (СУ ЦБ). С помощью этого устройства при переводе пе­реключателя в положение ТГ ТЛФ обеспечивается удержание со­единения на АТС, питание микрофона телефонного аппарата и разделение разговорной цепи и цепи постоянного тока.


2.3.6. КОНСТРУКЦИЯ АППАРАТУРЫ

Аппаратура П-327-2 собрана в одном корпусе. С лицевой сто­роны аппаратура закрывается съемной крышкой.

На левой боковой стенке корпуса расположены 30-контактная колодка КОНТРОЛЬ и шильдик в виде таблицы с обозначением контролируемых точек схемы аппаратуры. На правой боковой стенке размещен помехоподавляющий фильтр На крышке фильт­ра расположены 10-контактная колодка ТЧ—ТЛФ и 30-контакт­ная колодка ВВОД, обеспечивающие подключение аппаратуры к коммутационному оборудованию аппаратной или к линейному щитку.

Для крепления на рабочем месте и для переноса аппаратуры в корпусе имеются боковые планки с отверстиями.

Аппаратура смонтирована в 14 блоках. В каждом блоке размещены узлы аппаратуры, которые пред­ставляют собой законченную функциональную часть схемы. Элек­трическое соединение между блоками осуществляется с помощью жгутов. Основой конструкции блоков являются печатная плата с разъемом и лицевая панель, скрепленные между собой с помо­щью держателя. Для удобного доступа к деталям, расположен­ным внутри блоков, предусмотрена возможность развертывания печатных плат. Для контроля и отыскания неисправностей на пе­чатных платах блока установлены контрольные штыри. Блок кре­пится в корпусе с помощью невыпадающих винтов.

На лицевых панелях блоков имеются две прорези для установ­ки съемной ручки при извлечении блока из корпуса


Органы управления и сигнализации, расположенные на лице­вых панелях блоков

Блок ПИТ:

— лампа СЕТЬ для сигнализации о наличии напряжения пи­тания на блоке;

— тумблер СЕТЬ—ОТКЛ для включения питания;

  • три предохранителя для защиты цепей питания;

Блок С:

— светодиод УР ПР для сигнализации о снижении уровня при­ема более чем на 17,4 дБ;

— светодиод УР ПЕР для сигнализации о пропадании уровня передачи;

— светодиод Ч для сигнализации о пропадании несущих ча­стот и опорной частоты детектирования;

— светодиод ПИТ для сигнализации о пропадании напряже­ний электропитания на выходе блока СН;

— светодиод ВЫКЛ С для сигнализации об отключении обще­станционной акустической сигнализации;

Блок И:

— светодиод ПРЕОБЛ + для сигнализации о превышении длительности положительных посылок над длительностью отрица­тельных на выходе канала ТТ более чем на 3%;

— светодиод ПРЕОБЛ Н (норма) для сигнализации об от­сутствии преобладании;

— светодиод ПРЕОБЛ — для сигнализации о превышении дли­тельности отрицательных посылок более чем на 3%;

  • кнопка КОНТР для контроля работоспособности блока И.

Блок К100:

  • потенциометр ПРЕОБЛ для устранения преобладания в канале.


Таблица 5

Наименование блоков

Обозначение блоков

Количество блоков

I. Блок питания от сети переменного тока

ПИТ 220

1

2. Блок стабилизаторов напряжения

СН

1

3. Блок сигнализаций

С

1

4. Блок измерений

И

1

5. Блок канала

К100

2

6. Блок телеграфных устройств

тг

2

7. Блок синтезатора частот

ч

1

8 Блок коммутации

к

1

9 Блок согласующих устройств

10. Блок разделительных фильтров

11. Блок линейного оборудования

12. Блок помехоподавляющих фильтров

СУ

ДК2.8

ЛО

1

1

1

1


Блок ТГ:

— светодиоды ПР + и ПР — для сигнализации о поступлении положительной или отрицательной посылки на выход тракта приема;

— кнопка ПРЕОБЛ для подключения выхода приемного трак­та блока ТГ к индикатору преобладании;

— тумблер РБТ—ИЗМ для подключения выхода датчика то­чек к проверяемому блоку;

— светодиоды ПЕР — и ПЕР + для сигнализации о поступле­нии отрицательной или положительной посылки от телеграфных устройств

Блок Ч:

  • три тумблера 2Б, А, Б— 1А, 1Б для переключения режи­мов работы аппаратуры.

Блок К:

— пять ламп 2Б, 1А, 1Б, А, Б для сигнализации о режиме ра­боты аппаратуры;

  • сдвоенный тумблер А—Б для установки режимов А и Б

Блок СУ:

  • тумблер ТГ ТЛФ — ТЛФ для получения телефонного и те­леграфного каналов либо только телефонного.

Блок ЛО:

— тумблер РБТ — НА СЕБЯ для соединения тракта передачи с трактом приема в блоке ЛО

В составе укладочных ящиков с ЗИП и съемными деталями имеются блок питания аппаратуры от источника постоянного то­ка ПИТ-27, соединительная плата, устройство проверки блока ка­нала, линейный щиток, соединительные кабели. Соединительная плата позволяет производить проверку блока в подключенном состоянии. Плата устанавливается в гнездо взамен вынутого блока, а блок подключается к ней. Вместо платы может использоваться соединительный кабель. Устройство проверки блока канала уста­навливается взамен проверяемого блока, а последний подключает­ся к устройству. Линейный щиток обеспечивает возможность раз­вертывания и работы аппаратуры при отсутствии коммутационно­го оборудования. К линейному щитку подключаются кабели от аппаратуры П-327-2, соединительные линии от каналов ТЧ, теле­графной и телефонной станций, источников питания и от внешних сигнальных устройств.


РАЗДЕЛ III Проверка и настройка ТЕЛЕГРАФНЫХ КАНАЛОВ и аппаратуры


3.1. Искажения в телеграфных каналах, нормы на них.

Дискретные сигналы, передаваемые по цепям и каналам связи, подвергаются искажениям и воздействию различного рода помех, в резуль­тате чего принятые импульсы могут отличаться от переданных, формой, длительностью и поляр­ностью.

Форму принятого импульса нетрудно восстановить с помощью, например, реле, триггера и им подобных элементов. Однако процесс восстановления формы может сопровождаться дополнительным изменением длительности принятого импульса, так как указанные элементы обладают конечной чувствительностью (порогом срабатывания).

При правильном пороге срабатывания ln релейного элемента импульсы регистрируются без искажений и лишь смещаются относительно переданных на время (рис. 37а). Смещение порога срабатывания приводит к изменению длительности регистрируемого импульса. Увеличение порога влечет за собой укорочение токовых импульсов (рис.37б), а уменьшение порога - к их удлинению (рис.37в).

Изменение длительности принимаемых импульсов принято называть краевыми искажениями, которые проявляются в удлинении или укорочении данного импульса за счет соответствующего укорочения или удлинения соседних посылок.





Укорочение посылки может достигнуть такой величины (заштрихованная часть), при которой она не будет зафиксирована регистрирующим элементом, и вместо, например, токовой и следую­щей за ней бестоковыми посылками длительностью каждая tд, будет зафиксирована одна токовая посылка длительностью 2tд. Так, может возник­нуть ошибка при приеме импульса, которую называ­ют ошибкой по импульсу. Последняя может привес­ти к ошибке по знаку, когда вместо переданной комбинации одного знака сообщения будет регист­рироваться другой знак (так, на рисунке вместо комбинация IOII фиксируется IIII).

Возникновение ошибки возможно и другим путем (рис.38), например, при воздействии на посылку сильной помехи достаточной длительности и противоположной полярности. Искажения, называемые искажениями дробления, возникают если длительность та­кой помехи tдр<

Таким образом, ошибки в приеме и искаже­ния импульсов обусловлены различными проявле­ниями одних и тех же мешающих причин, имеющихся в канале.

В процессе эксплуатации основными параметрами, подлежащими контролю, являются достоверность и краевые искажения.

Достоверность количественно оценивается через коэффициенты ошибок по единичным элементам и алфавитным знакам. Она является обобщенным параметром, характеризующим качество передаваемой информации. Допустимые нормы на коэффициент ошибок установлены в зависимости от скорости передачи.

Косвенно достоверность определяется краевыми искажениями. Хотя между краевыми искажениями и ошибкой (неправильно принятым символом) нет однозначного соответствия, однако с большой степенью вероятности можно утверждать, что при величинах краевых искажений, превышающих допустимую норму, появятся ошибки.



По своим свойствам краевые искажения принято подразделять на три группы: искажения преобладания ( n ), характеристические (x ) и случайные (c ) искажения. При этом не учитываются искажения, вносимые передающими и приемными устройствами оконечной аппаратуры.

- Особенностью искажений преобладания явля­ется постоянство во времени их величины и знака. Они устраняются с помощью соответствующих регули­ровок приемного устройства при настройке канала. Особенностью характеристических искажений является зависимость их величины от характера передаваемой последовательности импульсов. Эти искажения определяются переходными процессами в каналах и цепях связи.

Величина случайных искажений, вызываемых обычно помехами, является случайной и меняется во времени по различным законам. При этом следует отметить, что в строгом смысле характеристические искажения преобладания возникают тоже случайно. Однако их всегда можно устранить с помощью соот­ветствующих регулировок.

В дискретном канале нормируется относитель­ная степень собственных изохронных (синхронных) и стартстопных искажений. В зависимости от числа простых каналов на номинальной скорости передачи искажения не должны превышать значений, указанных в таблице 6.

Для коммутируемых каналов следует руководствоваться допустимой нормой на один простой канал, а для некоммутируемых каналов - нормой на семь простых каналов.

Таблица 6.

Количество простых каналов

Допустимая относительная степень краевых искажений

Изохронный (синхронный)

стартстопный

1

9

7

2

15

11

3

20

14

4

24

17

5

28

20

6

32

23

7

35

25


При передаче дискретных сигналов на скорос­тях 200, 600, 1200 Бод по каналам ТЧ относитель­ные индивидуальные искажения не должны превышать 20, 30, 35 % соответственно для коммутируемых и не некоммутируемых каналов.

Искажения, вносимые приборами коммутационных устройств, не должны превышать 2%, а передатчиком телеграфного аппарата при ручной и автоматической работе - 5% при настройке аппарата и 8% в процес­се эксплуатации.

3.2. проверка и настройка телеграфных каналов и аппаратуры

Для устранения искажений на различных этапах функционирования системы телеграфной связи проводятся проверочные и регулировочные работы.

На этапе развертывания и подготовки к работе осуществляется проверка работоспособности и регулировка аппаратуры.

В основу проверки работоспособности аппаратуры заложен принцип проверки «на себя». При этом выход тракта передачи аппаратуры соединяется со входом тракта приема. На вход проверяемого ТГ канала аппаратуры подаются испытательные сигналы, которые проходят по тракту передачи, а затем по тракту приема поступают на выход канала. По наличию и степени искажения этих сигналов на выходе канала судят о работоспособности аппаратуры. Таким образом, проверяется работоспособность всех блоков аппаратуры, датчика точек и устройств контроля.

Регулировка аппаратуры производиться по встроенным приборам, при этом осуществляется:

  • регулировка тока в телеграфных цепях на передаче и приеме каждого канала;

  • регулировка каналов на нейтральную работу

После этого производиться включение телеграфной аппаратуры в канал ТЧ и настройка телеграфных каналов с корреспондентом. При этом канал ТЧ, выделяемый для уплотнения аппаратурой ТТ должен быть проверен по остаточному затуханию и установлены необходимые уровни приема и передачи. При неустойчивом прохождении связей следует проверить телефонный канал по амплитудной характеристике и частотной характеристике затухания. В отдельных случаях могут проводиться измерения величины нелинейных искажений.

Способы проверки и настройки каналов ТЧ рассматриваются в курсе «военно – полевые многоканальные системы передачи».

Настройка каналов ТТ производиться одновременно в обе стороны. Каналы регулируются на нейтральную работу по испытательным сигналам посылаемым в канал с противоположной станции. По другим каналам, не занятым под передачу информации, передается испытательный сигнал вида 1:1 («точки»).

Для полной проверки канала в прямом и обратном направлении на противоположной станции ставиться шлейф по постоянному току путем соединения приемных и передающих гнезд проверяемого канала.

Проверку шлейфом всех телеграфных каналов можно производить путем соединения выхода телефонного канала с его входом на противоположной станции.

Отрегулированный канал сдается в эксплуатацию в телеграфную аппаратную на оконечные телеграфные устройства (телеграфные аппараты). При этом ОТУ к этому времени должны быть проверены и настроены.

Механики проверяют и при необходимости регулируют величину напряжения тока в ТГ цепях передачи и приема, правильность их подключения.

После вхождения в связь механиками ТГ станций проверяется правильность прохождения контрольного текста.

В ходе эксплуатации осуществляется визуальный контроль за оптической сигнализацией, а также периодическое измерение напряжений токов и уровней в контрольных точках.

Для более полной регулировки телеграфных каналов и аппаратуры с определением величины искажения используется измерители искажений ТГ сигналов, например, ЭТИ-69, ЭТИ-64, ИК-ЗУ-1, ИК-1У. В состав этих приборов входят датчик испытательных сигналов, измеритель краевых искажений ИКИ.


3.3. Тактико-технические характеристики ЭТИ-69

Назначение:

Прибор ЭТИ-69 предназначен для измерения искажений телеграфных посылок, испытания телеграфных каналов, аппаратуры и реле.

Прибор обеспечивает измерение искажений телеграфных посылок в стартстопном режиме на фиксированных скоростях 50, 75, 100, 150, 203 бод.

Прибор предусматривает измерение искажений теле­графных посылок в стартстопном режиме с плавной подстройкой скорости.

Прибор позволяет измерять искажения телеграфных посылок в синхронном режиме, а также в режиме измерения длительности в плавном диапазоне скоростей от 44 до 112 Бод и с возможностью плавной подстройки скоростей 150, 200, 300 Бод в пределах от +12 до —12%.

Отклонение номиналов фиксированных скоростей в старт­стопном режиме не превышает ±0,2% при нормальной температу­ре, ±0,5% при крайних значениях рабочих температур.

В приборе используется дискретный метод отсчета из­меряемой величины краевых искажений через 2% в пределах всей элементарной посылки на всех скоростях и через 1 % — в преде­лах половины элементарной посылки. Отсчет величины искаже­ний производится по высвечиваемым цифрам от 0 до ± 25% с возможностью увеличения цены деления и предела измерений в 2 раза.

Погрешность измерительной части при измерении искажений от собственного датчика на скоростях до 200 Бод при от­счете через 2% не превышает ±2%, при отсчете через 1% — ±1% ; на скоростях 200 и 300 Бод эта погрешность составляет ± 3% при отсчете через 2% и ±2% —при отсчете через 1%.

Эксплуатационная погрешность прибора в синхронном режи­ме при приеме от датчика другого прибора в течение сеанса из­мерений, соответствующего передаче 1000 элементарных посылок, на скорости телеграфирования 50 бод при отсчете через 2% не превышает ±3%, а при отсчете через 1% — ±2%.

Прибор регистрирует величину общих или стартстопных искажений либо максимальную их величину за сеанс измерений.

Прибор обеспечивает измерение искажений фронтов каж­дой из посылок стартстопного цикла.

Прибор позволяет разделить искажения на случайные, характеристические и преобладания с определением их знака.

Входное устройство прибора обеспечивает прием на скоростях до 100 Бод прямоугольных и скругленных посылок в однополюсном режиме и прием двухполюсных посылок на всех скоростях. Минимальный ток входного устройства в двухполюсном режиме 2 мА, в однополюсном режиме 5 мА.

Входное устройство прибора—симметричное и обес­печивает возможность параллельного и последовательного под­ключения к измеряемой цепи при следующих градациях входного сопротивления: 25, 10, 3, 1 и 0,1 к0м. Входное устройство рассчи­тано на применение линейных напряжений в испытуемых цепях до 130В в однополюсном режиме и до ±80 В — в двухполюсном режиме.

Датчик испытательных сигналов прибора выдает сиг­налы следующих видов:

— нажатие «+»;

— нажатие «—»;

— «1:1» (точки);

— «6:1»;

— «1:6»;

— текст «РЫ» по международному коду № 2, а также комби­нации «Р» и «Ы» в отдельности;

  • автоматически чередующиеся комбинации «5:1»

Погрешность выдаваемых прибором двухполюсных по­сылок не превышает 1 %.

Датчик выдает однополюсные посылки напряжением 120 ±30 В и двухполюсные посылки ±60±15 В при токе нагрузки от 0 до 50 мА, а также однополюсные и двухполюсные посылки напряжением 20+6-8 В при токе нагрузки от 0 до 25 мА. Выходное сопротивление прибора не более 200 Ом.



Датчик прибора работает также в режиме прерывателя при подключении к выходным клеммам прибора нагрузки с внешним источником линейного напряжения до 130 В.

Датчик прибора имеет защиту от перегрузки, сигнали­зацию при коротких замыканиях и защиту от изменения поляр­ности линейных источников питания.

Прибор обеспечивает возможность внесения искажений в сигналы собственного датчика до 95%, а также постороннего датчика в пределах до 92% — ступенями через 10 и 1%.

Вносимые искажения являются искажениями типа преоблада­ния с установкой вручную любого их знака, а также с автомати­ческой сменой знака преобладании до ±89% в пределах дли­тельности стартстопного цикла до ±50%.

Прибор обеспечивает проверку работоспособности в ре­жиме «НА СЕБЯ».

Прибор с блоком испытания реле позволяет произво­дить проверку и регулировку нейтральности, отдачи и дребезга телеграфных реле типа РП-3

Проверка нейтральности и отдачи реле производится прямо­угольными посылками в рабочем, испытательном и динамическом режимах.

Питание прибора осуществляется от сети переменного тока 127+13-25 В или 220+22-44В, частотой 50 Гц.

Потребляемая прибором мощность при номинальном напря­жении сети не превышает 100 ВА.

Габаритные размеры прибора 220Х335Х420 мм. Масса не более 21 кг.

Габаритные размеры блока БИР 225Х130Х125 мм. Масса 1,6 кг.

Диапазон рабочих температур прибора от —10 до +50°С.

Состав изделия

В состав изделия входят:

  • прибор ЭТИ-69;

  • блок испытания реле;

  • соединительные шнуры;

  • комплект запасных частей;

  • чехол прибора ЭТИ-69;

  • эксплуатационная документация

  • укладочный ящик.


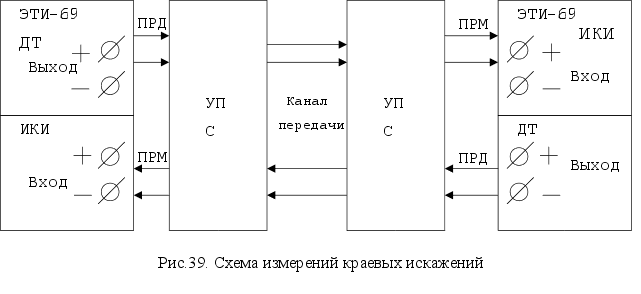

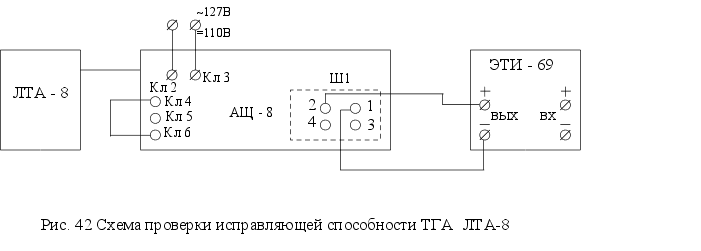

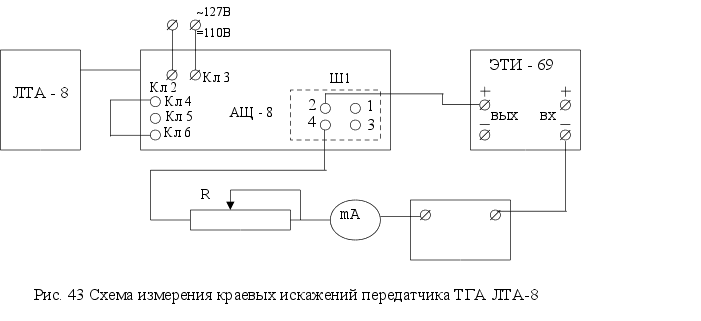

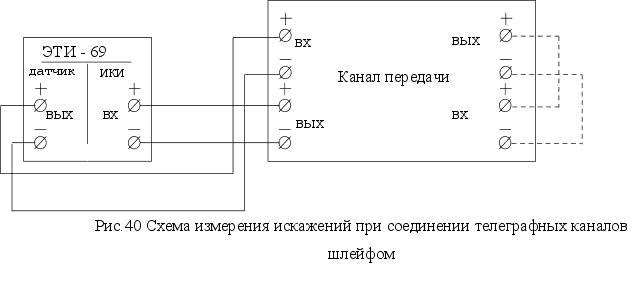

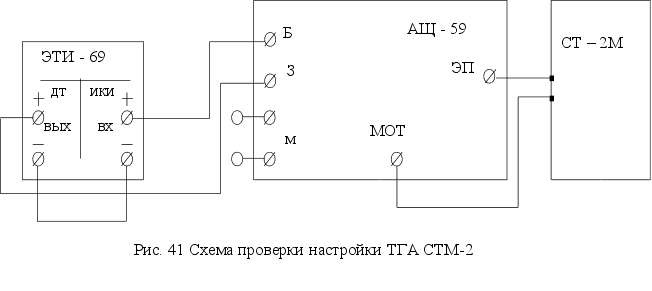

Схема включения прибора ЭТИ при проведении различных измерений












3.4. Методика измерения искажений в телеграфных каналах

Измерение проводится в четырехпроводном дувхполюсном режиме телеграфных выходов при линейном напряжении 20В, входном сопротивлении 1кОм, режиме КАНАЛ. Исказитель прибора в режиме канал включен в приемную часть, его регулятор должен быть установлен в положение 0. Измерительный прибор подключается к коммутационным гнездам, на которые выведены входы (выходы) телеграфных каналов. Оконечная телеграфная аппаратура отключается. От датчика измерителя искажений подается в телеграфный канал сигнал нажатия «+», затем «-». При смене полярности токов необходимо убедиться, что стрелка милиаперметра измерителя искажений отклоняется в соответствующую сторону и примерно на одинаковую величину. Получив от противоположной станции нажатия «+» и «-» и убедившись таким образом в наличии канала телеграфной связи, следует отрегулировать телеграфный канал на минимум преобладаний. Для этого переключатели измерителя искажений поставить в положение КАНАЛ 1:1, номинальная для данного канала скорость, ДЛИТ, без запоминания.

При наличии в канале постоянного преобладания значения будут значения высвечиваемых цифр на правой и левой частях шкалы будут существенно отличаться. Для устранения этого преобладания необходимо регулировкой потенциометра РЕГ.КАНАЛ. телеграфного канала свести разницу величин искажений на правой и левой частях шкалы к минимуму. Определить величину искажений в течение 10 секунд.

Степень синхронных искажений определяется как сумма величин на правой и левой частях прибора.

Переключить датчик прибора в режим РЫ и также определить величину искажений. Различий между переменными в режимах 1:1 и РЫ практически не должно быть. Различия в результатах измерений свидетельствуют о повышенных характеристических искажениях в данном канале.

Величина измеренных в телеграфном канале искажений не должна превышать нормативных значений.


Аппаратура П-318М-6


1 – зажимы «ПЕР.»;

2 - зажимы «ПР.»;

4 - зажимы «ТЕЛЕФ.КАНАЛ.ПЕР.»;

5 - зажимы «~127/220»;

6 - зажимы «ТЕЛЕФ.КАНАЛ.ПР.»;

7 – 30-ти контактная колодка «1/12, 2/11, 3/10»;

8 – 30-ти контактная колодка «4/9, 5/8, 6/7»;

10 – зажим «земля»;

19 – измерительный прибор;

20 – кнопка «ЧУВСТВ»;

21 – тумблер «ТЧКД ВКЛ. – ОТКЛ.»;

22 – тумблер «ТЧК 50 Бод – 75 Бод»;

23 – гнездо «600 Ом»;

24 – гнездо «ПРОВ.РЕЛЕ»;

25 – гнездо «ИЗМ. ПРИБОР»;

26 – кнопка «ПРОВ.ТЧКД»;

27 – гнездный разъем под реле РПС-11/3;

28 – колодка переключения режимов;

30 – 30-ти контактная колодка «4/9, 5/8, 6/7 »;

31 – 30-контактная колодка «1/12, 2/11, 3/10»;

32 – гнезда приема «к П-318-4»;

33 – гнезда передачи «к П-318-4»;

34 – гнезда приема «к П-318-6»;

35 – гнезда передачи «к П-318-6»;

36 – тумблер «КАН-НА СЕБЯ»;

37 – гнезда «РБТ-НА СЕБЯ» приема;

38 – гнезда «РБТ-НА СЕБЯ» передачи;

39 – зажим «земля»;

40 – переключатель «УДЛ.ПР.»;

44 – гнездо «ИЗМ.УР.ПР.»;

45 – переключатель «УДЛ.ПЕР.»;

46 – кнопка «ЗВ.ОТКЛ.»;

47 – переключатель «6-12/16 - ВЕДОМ»;

48 – гнездо «-12В СТ.»;

50 – гнездо «-27В»;

51 – гнездо «ЛБ»;

52 – гнездо «СЕТЬ»;

53 – гнездо «ВЫХОД»;

54 – тумблер «СЕТЬ ОТКЛ»;

55 – переключатель рода работы;

56 – потенциометр «ТОК ПЕР.»;

57 – гнездо «ТОК» приема;

58 – гнездо «ТОК» передачи;

59 – гнезда «ПЕРЕДАЧА»;

60 – гнезда «ПРИЕМ»;

61 – тумблер «РБТ-НА СЕБЯ»;

62 – гнездо «ВХ.РЕЛЕ»;

63 – гнездо «ВХ.ОГР.»;

64 – потенциометр «РЕГ.КАН».









Похожие рефераты:

Приемник цифровой системы передачи информации ВЧ-каналом связи по ВЛ

Проектирование магистральной волоконно-оптической системы передачи с повышенной пропускной способностью

Машины, которые говорят и слушают

Оптоволоконные линии связи

Линейное оборудование синхронной цифровой иерархии SL16

Коммутатор цифровых каналов системы передачи

Расчет линии связи для системы телевидения

Техническая диагностика средств вычислительной техники

Технология цифровой связи

Классификация модемных протоколов

АТС Alkatel

Кодеры речи

Анализ систем безопасности, использующих GSM каналы связи

Защита информации по виброакустическому каналу утечки информации

Обеспечение ИБ выделенного объекта по аудио каналу

Использование высоких технологий криминальной средой. Борьба с преступлениями в сфере компьютерной информации

Разработка систем передачи информации нового поколения

Модернизация телефонной сети в сельской местности Республики Казахстан

Передающее устройство одноволоконной оптической сети
