МЕТОДИЧЕСКИЕ УКАЗАНИЯ

До занятий на самоподготовке студенты должны изучить назна­чение и состав элементов структурной схемы аппаратуры П-314М и работу аппаратуры по структурной схеме в различных режимах. Отработать практически проверку аппаратуры "на себя"

Занятие увязывается с предыдущими занятиями № 1,2 темы 6. В результате отработки данного занятия студенты должны знать наз­начение и ТТД аппаратуры П-318М, принцип формирования линейного спектра П-318М-Б, режим работы аппаратуры П-318М-6, а также порядок ее развертывания и включения питания.

При изложении вопроса "Общее устройство аппаратуры П-318М-6 преподаватель обращает внимание студентов на тот факт, что многие узлы (блоки) аппаратуры П-318М-6 такие же, как в аппаратуре П-314М

Например: блоки передатчиков, приемников, ВКК, питания.

При пояснении органов у правления, расположенных на правой боковой стенке аппаратуры необходимо использовать рисунок аппаратуры с видом межблочных соединении.

Текущий контроль осуществляется путем опроса по контрольным вопросам или письменно путем проведения "летучки". Изменение формы контроля или контрольных вопросов отражается в индивидуальном плане преподавателя.

ПРИМЕРНЫЙ РАСЧЕТ ВРЕМЕНИ

№№

Наименование учебных вопросов

Время (мин)

Примечание

I. ВВОДНАЯ ЧАСТЬ :

1.

Прием рапорта, проверка наличия студентов

3

2.

Проверка усвоения пройденного материала

17

II. ОСНОВНАЯ ЧАСТЬ :

I.

Тактико-технические данные, электрические характеристики, общее устройство и состав комплектов аппаратуры П-318М

25

2.

Режимы работы аппаратуры П-318М-6

10

3.

Порядок развертывания и включения питания

аппаратуры комплекта П-318М-Б

10

III. ЗАКЛЮЧЕНИЕ 5

1.

Подведение итога занятия

3

2.

Задание на самоподготовку

2

№№

Учебные вопросы и их краткое содержание

Методические приемы руководителя

1

2

3

I. ВВОДНАЯ ЧАСТЬ

1.

Прием рапорта, проверка наличия студентов

Методика проверки, содер­жание контрольных воп­росов, атак же их количество может быть изме­нено преподавателем по согласованию с началь­ником цикла и с отраже­нием изменений в индивидуальном плане.

2.

Проверка усвоения пройденного материала по контрольным вопросам.

- Доложить прохождение ТЛГ сигнала по струк­турной схеме П-314М в I режиме.

- Доложить прохождение ТЛГ сигнала по струк­турной схеме П-314М в III режиме.

- Доложить сущность и порядок проверки

аппаратуры П-314М "на себя".

II. ОСНОВНАЯ ЧАСТЬ

1.

Тактико-технические данные, и комплект аппаратуры П-318М.

Назначение. Военно-полевая аппаратура тонального телеграфирования П318М предназначена для образования 4х , 6ти ,10ти , 12ти или 16ти телеграфных каналов при работе по каналам ТЧ, образованным проводными, радиорелейными тропосферными или космическими средствами связи

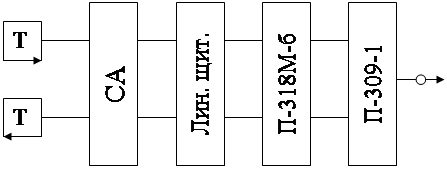

Показать аппаратуру П-318М комплекта Б, включенную в канал П-309-1

Характеристика. Система тонального телеграфирования П-318М является многоканальной сис­темой тонального телеграфирования с частот­ной модуляцией несущих колебаний.

В состав аппаратуры П-318М входят :

а) аппаратура тонального телеграфирования

П-318М-6;

б) аппаратура тонального телеграфирования

П-318М-4;

в) переходное устройство П-318М-ПУ;

г) устройство телефонно-телеграфного перего­вора П-318М-УТТП

А также комплекты ЗИП, чехлы и эксплуатационная документация.

Показать П-318М-б, П-318-ПУ, П-318М-УТТП.

f, Гц.

3400

2320

1640

300

4 тлг. кан.

1

2

3

Боевые возможности.

Аппаратура П-318М-6 позволяет образовать 6 телеграфных каналов в полосе частот 380-1420Гц или 1460-2500Гц.

Рис. 1

Аппаратура П-318М-4 позволяет образовать 4

телеграфных канала в полосе частот 1б40-2320Гц или 2540-3220Гц и рассчитана на работу как по 4-х проводному телефонному каналу, так и по двух­проводной физической цепи.

Рис. 2

Упаковки П-318М-6 и П-318М-4 являются основ­ными и могут работать одна независимо от дру­гой, обеспечивая получение соответственно 6-ти или 4-х каналов.

При необходимости упаковки П-318М-4 и П-318М-6 могут работать встречно, т.е. могут быть вклю­чены на разных концах телефонного канала, обеспе­чивая при этом получение 4-х телеграфных кана­лов в полосе частот 1640-2320Гц.

Графики вычертить на доске или показать по телевидению

Графики вычертить на доске или показать по телевидению

6 тлг. кан.

2500

f, Гц.

3400

1300

300

2320

1640

4 тлг. кан.

f, Гц.

3400

380

300

1

2

3

Рис. 3

Для получения 10,12,16 телеграфных каналов в одном телефонном канале упаковки П-318М-6 и П-318М-4 соединяются в рабочий комплект в соот­ветствующем количестве.

Кроме того, при образовании 10,6 и 4-х телеграф­ных каналов, есть возможность образовать телефон­ную служебную связь в спектре частот 300-1300Гц.

Рис. 4

Входы и выходы телеграфных каналов аппаратуры П-318М-6,

П-318М-4 двухполюсные.

Рис. 5

Переходное устройство П-318М-ПУ предназна­чено для согласования двухполюсных входов и выходов аппаратуры тонального телеграфирования с оконечными аппаратами, работающими током

одного направления.

Графики вычертить на доске или показать по телевидению

Графики вычертить на доске или показать по телевидению

Графики вычертить на доске или показать по телевидению

1

2

3

Один комплект П-318М-ПУ обеспечивает работу 3-х телеграфных каналов при подключении к ним те­леграфных аппаратов типа СТ, обеспечивая при этом работу П-318М дуплексом(режим II) или симплексом(режим III).

Устройство телефонно-телеграфного переговора П-318М-УТТП предназначено для обеспечения слу­жебного телеграфного переговора по телеграф­ным каналам аппаратуры П-318М-6 или П-318М-4 и для обеспечения служебного телефонного пе­реговора в неиспользуемой для телеграфных свя­зей полосе частот телефонного канала 300-1400Гц. Устройство П-318М-УТТП расчитано на совместную работу с аппаратурой П-318М-6 и П-318М-4. Аппаратура П-З18М может выпускаться в пяти ви­дах комплектации (табл.1).

Задать вопрос для контроля, что такое режим 1.11,111 применительно к работе к аппаратуры

П-314М.


Таблицу вычертить на доске или показать по телевидению

№№

п п

Наименование комплекта

К-во

кан

Состав комплекта

П-318М-6: П-318М-4: П-318М-ПУ: П-318М-УТТП

I.

П-318М-А

12

2

-

2

1

2.

П-318М-В

16

2

1

3

1

3.

П-318М-Б

б

I

-

I

1

4.

П-318М-Г

10

I

1

2

1

5.

П-318М-Д

4

-

1

I

1

6.

Вес

75

75

25

27

7.

Потребл. мощин.

100

100

45

50

Задать вопрос для кон­троля т.к. зависимость

давалась в Т.б. зан.1


ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

Средняя частота любого канала опреде­ляется, исходя из следующей зависимости :Fф =270+180 м где Fф средняя частота, определяемого канала n номер канала.

1

2

3

Спросить, что такое девиация?

Девиация частоты для всех каналов одинакова и составляет ± 50 Гц.

Графики вычертить на доске.

Графики вычертить на доске.

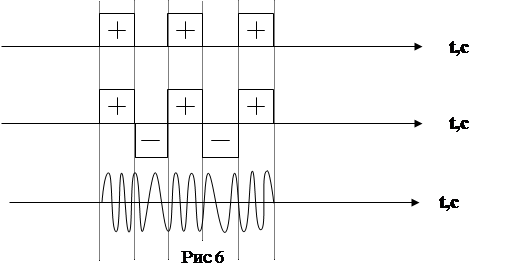

Во всех каналах аппаратуры передаче положи­тельной или токовой посылке соответствует верхняя характеристическая частота ( + 50Гц), отрицательной или бестоковой - нижняя ( - 50Гц) (рис. 6)

Ширина полосы каждого канала 140 Гц, плюс по 20 Гц с каждой стороны на расфильтровку - итого 180 Гц (рис. 7)


Номинальная скорость телеграфирования 75 бод. Аппаратура допускает повышение ско­рости телеграфирования до 100 бод с небольшим увеличением краевых искажений телеграфных посылок.

Уровень сигнала на выходе тракта передачи и на входе тракта приема по каждому телеграфному ка­налу при работе 16-ю каналами -20 дб (-2,3 НП), а при работе 6,10 или 12-ю каналами– 24,3 дб (-2,8 НП)

Аппаратура П-318М может подключаться к ВЧ аппа­ратуре в точках с уровнем - 13 дб (-1,5 НП) для тракта передачи и 4,34 дб (+0.5 НП) для

1

2

3

тракта приема или в точках с уровнем –3.5 дб (-0,4 НП) для тракта приема и передачи.

Дальность связи определяется дальностью дейст­вия каналообразующей аппаратуры. При необходимости дальность связи может быть увеличена путем организации переприемов, максимальное число которых должно быть не боле 3-х. Каналообразующая аппаратура, каналы которой уплот­няются аппаратурой П-318М, работает в режиме 4 пр ТВ (4 пр ТР).

При работе П-318М-4 по физической линии аппаратура перекрывает затухание 22 дб (2,5 НП), что соответ­ствует учитывая километрическое затухание дальности, По кабелю

П-275(α = 0,3 НП) до 8 км.

П-274(α = 0,13 НП) до 15,20 км.

Боевое применение. Система тонального телеграфирования П-318М-6 устанавливается на стационарных узлах связи и входит в состав комплекта аппарат­ных ПУС типа П-254,

Р-454 ОПМ и др.

Питание аппаратуры осуществляется от сети перемен­ного тока напряжением 127 или 220 в.

Показать важность этого вопроса для оборонной мощи страны важности знания данной ап­паратуры для Ро­дины в мирное вре­мя и военное.

Аппаратура допускает встречную работу с аппаратурой тонального телеграфирования госсети

ТТ-12/16; ТТ-17П ТНТ-6, а также с военной аппаратурой П-318.

ОБЩЕЕ УСТРОЙСТВО П-318М-6

По рисунку показать и пояснить назна­чение соединитель­ных элементов на правой боковой стенке аппаратуры П-318М-6

Аппаратура П-318М-6 выполнена в одной упаковке со съемной передней крышкой. Запасные и съемные

части, необходимые для развертывания и настройки аппаратуры, располагаются внутри крышки и в ящике ЗИП.

На правой боковой стенке упаковки расположены 4-х контактные колодки для соединения ее со второй 6-ти канальной упаковкой или 4-х канальной упаковкой и 30 контактные колодки для соединения П-318М-6 с ПУ. Конструктивно все узлы П-318М-6 смонтированы в 25 отдельных блоках (рис. 8)

1

2

3

- шесть блоков передатчиков (пер) .

- шесть блоков приемников (пр)

- шесть блоков коммутации каналов (БКК)

- блок питания (пит)

- блок группового оборудования передачи (Гр. пер-1)

- блок группового оборудования приема (Гр. пр-1)

- блок генератора несущей частоты (ген. нес.2880)

- блок линейного оборудования (лин. об)

- блок переключения режимов (реж)

При наличии времени вычертить на доске или показать по телевидению

- измерительный блок (изм).

На лицевых панелях размещены органы регулировок, сигнализации, измерений и коммутации, назначение которых будут рассматриваться на следующем занятии.

ПР.

ПР.

ПР.

ПР.

ПР.

ПР.

ПР.

ПР.

ПР.

ПР.

ДК-2,5

ГР

пер.

ГР

пер.

ГР

пер.

ИЗМ

Реж

ГР

пер.

ГР

пер.

Ген нес 4850

ИЗМ

БКК

БКК

БКК

БКК

БКК

БКК

БКК

БКК

БКК

БКК

Реж

ПИТ

ЛИН ОБ

ПИТ

Лин 0,5

пер.

пер.

пер.

пер.

пер.

пер.

пер.

пер.

пер.

пер.

ДК-1,4

Рис. 8

2. Принцип формирования линейного спектра

аппаратуры комплекта П-318М-6

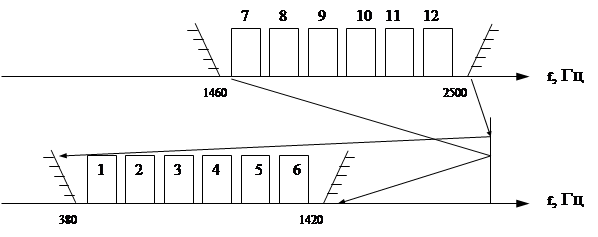

Принцип формирования линейного спектра рассмотрим на примере образования его в 16-ти канальном комплекте П-318М-В т.к. он наиболее полно отражает картину всех преобразований. В основу формирования линейного спектра аппа­ратуры П-318М положен принцип образования

Показать по схеме "Принцип формиро­вания линейного спектра П-318М-6.

1

2

3

стандартной (исходной) 6-ти канальной группы, занимающей спектр 1460-2500 Гц. Основная стандартная 6-ти канальная группа составлена из спектров частот 7-12 каналов, каждый из которых образуется путем модуляции несущих колебаний с частотой 1530, 1710,1890,

2070, 2250, 2430 Гц. соответственно для 7,8,9, 10,11 и 12 каналов.

Спектр частот сигналов основной группы каналов поступает на вход канала ТЧ без преобразо­ваний (Реж.- Б)

Спектр частот 1-6 каналов образуется путем моду­ляции несущего колебания 2880 Гц. спектром основ­ной группы и выделения нижней боковой полосы на выходе группового преобразователя, (рис.9).


График вычертить на доске или показать по телевидению.


Рис. 9

10

9

8

7

f, Гц

f, Гц

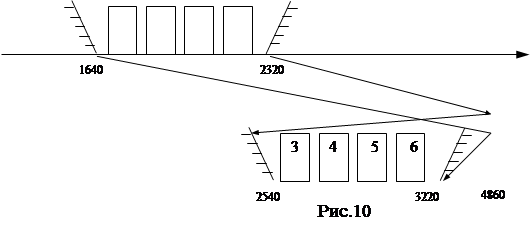

Полученный спектр занимает полосу от 380 Гц. до 1420Гц. Для образования 1-6 каналов нужна вто­рая упаковка П-318М-б (Реж. А) Спектр 13-16 каналов получается путем модуля­ции несущего колебания с частотой 4860Гц. спек­тром 4-х каналов (8,9,10,11) основное группы (1б40-2320Гц) и выделения нижней боковой полосы на выходе преобразователя (рис.10)

График вычертить на доске или показать по телевидению


1

2

3

Полученный спектр размещается в полосе частот 2540 Гц – 3220 Гц.

Для образования 13-16 каналов необходимо иметь упаковку

П-318М-4 (Реж. Б)

Таким образом полный спектр, занимаемый всеми 1б-ю каналами размещается в полосе частот 380 – 3220 Гц. (Рис. 11)

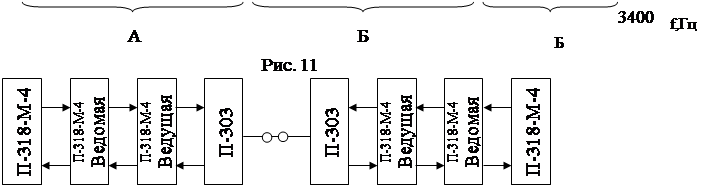

Структурная схема включения комплектов аппара­туры

П-318М для организации 16 телеграфных ка­налов и режимов их работ имеет вид: Рис № 12.

Рис. 12




Рисунки показывает по

уч. телевидению и ком­ментирует их.

3. Режим работы аппаратуры П-318М-6

Наличие группового оборудования позволяет включать аппаратуру П-318М-6 в четырех режи­мах.

Режим А - передача и прием с преобразованием.

Режим Б - передача и прием без преобразования

Режим - передача с преобразованием, прием

без преобразования.

Режим - передача без преобразования, прием

с преобразованием.

Установка режимов осуществляется 24-контакт­ными коммутационными колодками на блоке перек­лючения режимов. Выбор режимов работы опреде-

1

2

3

ляется условиями эксплуатации.

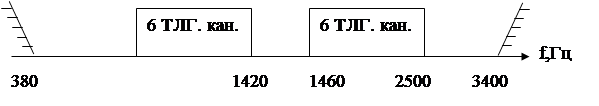

Режим - А. Обе упаковки П-318М-6 на противо­положных концах телефонного канала, устанавли­ваются в режим А.

Передача и прием всех 6-ти телеграфных каналов будет осуществляться в полосе частот 380-1420Гц. (рис.1З )

Режим А

Вычертить на доске или показать график по телевидению

f,Гц.

Рис. 13

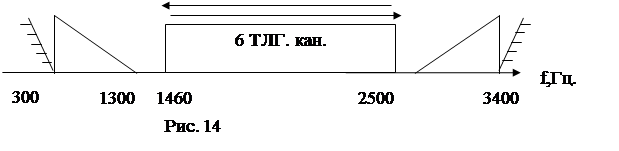

Режим - Б. обе упаковки П-313М-6 на противопо­ложных концах телефонного канала, устанавлива­ются в режим Б.

Передача и прием всех 6-ти телеграфных каналов будет осуществляться в полосе частот 1460-2500Гц. (рис. 14 )

Режим Б

Вычертить график на

доске или показать по телевидению.

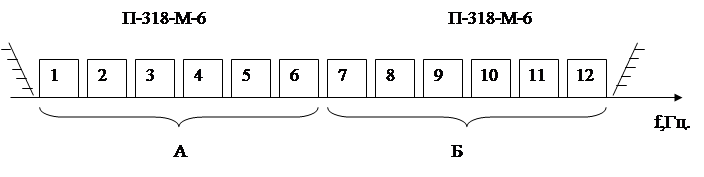

При организации 12 каналов по одному телефон­ному каналу на каждой оконечной станции устанав­ливается комплект П-316М-А, имеющий в своем составе 2 упаковки П-318М-6, одна из упаковок рабо­тает в режиме "А", а вторая - в режиме "Б". (рис. 15а)

Соединяющие шнуры и места их подключения показать на аппаратуре, а также переключатель "6; 12/16; ведом".

1

2

3

Упаковки П-З18-6 на одной оконечной станции соединяются между собой двумя шнурами, гнезда "перед" П-318М-б, на правой боковой стенке, од­ной упаковки соединяются с аналогичными гнез­дами

другой упаковки, также шнуром соединяются и гнезда "прием".

Одна из упаковок будет "ведущая", а вторая "ведомая", переключатель на блоке линейного обору­дования б; 12/16; ведом" "ведущей" упаковки ставится в положение "12/16", при этом линейное оборудование этой упаковки участвует в формиро­вании общего сигнала. Выход 12-и телеграфных каналов - на линейном щитке "ведущей" упаковки, на клемах "ТЛФ КАН", "ПЕР", "ПР". Вторая, соединенная упаковка, будет "ве­домой", ее переключатель на блоке линейного обо­рудования "6, 12/16; ведом" ставится в положение "ведом".

В качестве ведущей может быть выбрана любая из упаковок.

График вычертить на доске или показать по телевидению.

Рис. 15а


Структурная схема включения "ведущей" и "ведомой" у паковок, аппаратуры П-318 в канал связи образованный аппаратурой П-309. показана на рис.12

1

2

3

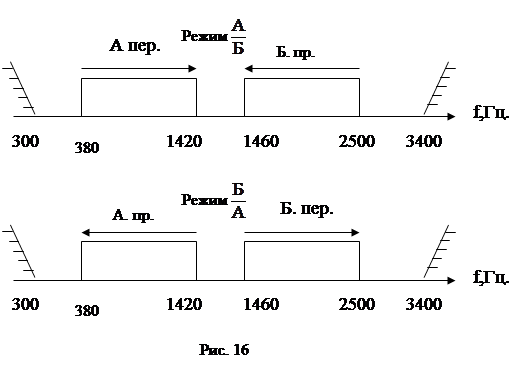

Режим или . Смешанный режим или

выбирается, в основном, при работе аппаратуры по 4-проводной кабельной линии с целью умень­шения возможного влияния переходных токов с передачи на свой прием.

При этом, если упаковка, например, на ближнем конце линии ставится в режим , то упаковка на дальнем конце линии ставится в режим (рис.16 )

В смешанном режиме можно обеспечить по теле­фонному каналу работу только шестью каналами.

Графики вычертить на доске или показать по телевидению



Такие же режимы работы обеспечиваются в аппаратуре П-318М-4.

4. Порядок развертывания и включения питания аппаратуры комплекта П-318М-Б

Аппаратура П-З18М устанавливается в помеще­ниях или крытых кузовах (прицепах) автомашин узла связи по возможности в непосредственной близости от аппаратуры, образующей телефонный канал. I. Установить аппаратуру на стол, стелаж, снять чехлы и крышки.

Рассказ сопровождать показом на аппаратуре.

Особое внимание обра­щает на соблюдение

правил ТВ.


1

2

3

2. Извлечь из ящиков ЗИП :

- линейные щитки ;

- соединительные кабели ;

- шнуры 4-х проводные с вилками,

3. Извлечь из крышек:

- шнуры для включения сети;

- шнуры измерительные;

- шнуры 4-х поводные с вилками.

4. Провести осмотр аппаратуры.

5. Скрепить аппаратуру и устройстве

б. Линейные щитки разместить в непосред­ственной близости от аппаратуры.

Устройство П-318М-ПУ подключается на 3 канала между аппаратурой

П-318М-6 (П-318М-4) и линейным щитком,

7. Подключить служебный телеграфный ап­парат к П-318М-УТТП.

8. Заземлить аппаратуру, тумблеры включения

питания поставить в положение "ОТКЛ".

9. Сетевой шнур подключить к зажимам

127-220 в. линейного щитка и устройства

П-318М-УТТП.

10. При питании аппаратуры от сети 127в

перепаять перемычки на трансформаторах

блоков питания.

11. Подключить аппаратуру к сети 220/127в.


III ЗАКЛЮЧЕНИЕ Подведение итога занятия

Задание на самоподготовку


Подвести итог занятия.

Дать задание на само­подготовку и объявить литературу.

1

2

3

ЗНАТЬ :

а) Основные ТТД и основные электрические характеристики системы

П-318М-6

б) Общее устройство П-318М-6

в) Режимы работы и порядок развертывания П-318М-6

г) Порядок включения П-318М-6 в канал ТЧ.

УМЕТЬ :

Развертывать аппаратуру П-318М-6 подключать к ней источник питания и проверять питающие напряжения.

ЛИТЕРАТУРА: Аппаратура П-318М. «Техническое описание и инструкция по эксплуатации». Стр. 3-18, 99-103.

Методическую разработку составил

преподаватель,

майор А. И. ХАЙЛО
