Скачать .docx Скачать .pdf

Реферат: Влияние влажности исходного мономера акриловой кислоты на практически важные свойства полимера - полиакриловой кислоты

Влияние влажности исходного мономера акриловой кислоты на практически важные свойства полимера - полиакриловой кислоты

В.А. Перистый 1,Л.Ф. Перистая 1, И.Г. Рыльцова 1, В.П. Чуев 2,А.А. Бузов 2, Л.В. Половнева 2

Белгородский государственный национальный исследовательский университет

Опытно-экспериментальный завод «ВладМиВа»

Введение

Применение биосовместимых наноструктурированных композитов все шире внедряется в медицинскую технику. Особенно это касается пломбировочных стоматологических материалов с заранее заданными свойствами на полимерной основе [1-3]. Внедрение химической технологии и нанотехнологии в медицинскую технику позволяет успешно решать задачи медицинского материаловедения [4-6]. Особенно широкое применение находят материалы на основе полиакриловой кислоты (ПАК). Данные композиты получаются при смещении раствора ПАК с мелкодисперсным стеклом, содержащим поливалентные оксиды металлов и модифицирующие добавки [7].

Стоматологическая полиакриловая кислота выпускается за рубежом в виде водного раствора, который при применении имеет ряд недостатков: не стабилен при хранении, нельзя приготовить растворы любой концентрации [5]. В лаборатории химической технологии Белгородского государственного университета в 2002-2005 гг. была разработана технология производства высокочистой, порошкообразной, легко дозируемой полиакриловой кислоты. Именно такой полимер стабилен при хранении и удобен для быстрого приготовления раствора любой концентрации с целью получения при смешении с порошкообразным стеклом-отвердителем пломбировочного стоматологического композита.

В 2005 году Белгородскому государственному университету был выдан патент «Способ получения полиакриловой кислоты» [8], который в виде интеллектуальной собственности был передан Белгородскому опытно-экспериментальному заводу (ОЭЗ) «ВладМиВа» согласно лицензионному договору № РД 001.160.5 от 25.08.2006. Проведенные авторами данного изобретения дальнейшие исследования, опытно-конструкторские и организационные работы [9-11] позволили ОЭЗ «ВладМиВа» освоить производство высококачественной порошкообразной ПАК и на ее основе организовать выпуск более 10-ти наименований биосовместимых композиционных материалов для терапевтической стоматологии [12].

Одним из основных требований, предъявляемых к качеству порошкообразной ПАК, является ее мелкодисперсность, отсутствие комкования и фрагментов стеклования полимера. В последнее время в процессе практической работы по получению ПАК стали проявляться эти нежелательные явления. По-видимому, это связано с ухудшением качества исходного сырья, применяемого в качестве мономера при производстве ПАК - акриловой кислоты.

Поэтому задачей данной работы является, с одной стороны, изучение влияния, в процессе полимеризации, влаги на сыпучесть и дисперсность полученного при этом полимера -

ПАК, а с другой стороны, предложить рекомендаций по предотвращению попадания влаги при проведении технологического процесса производства ПАК.

Объекты и методы исследования

Товарная акриловая кислота, торговой марки «АРКЕМА», предварительно анализировалась на ИК-спектрофотометре Yasco FT/IR-4100.

Известно, что разрешающая способность в отношении влаги не высокая: полоса поглощения связи О—Н соответствует области 3700 см-1 (2.695мкм), но интенсивность данной полы поглощения слабая [13]. Поэтому более точное определение влаги в акриловой кислоте осуществляли методом Фишера, основанном на восстановлении иода диоксидом серы SO2 до иодоводорода HI в присутствии влаги. Реактив Фишера представляет собой раствор йода и диоксида серы в смеси пиридин-метанол. В присутствии влаги фиолетовая окраска йода исчезает в эквивалентной точке тирования:

H2O + I2 + SO2 + 3Py (избыток) ^ 2 (PyHI) + PySO3

Комплекс PySO3 связывается метанолом-растворителем:

PySO3 + СН3ОН ^ Py+ HCH3OSO2-

Метод Фишера - один их наиболее высокочувствительных методов определения малых количеств влаги в органических хидкостях [13], поэтому он использовался при определении влаги в предстоящих исследованиях. Определение влаги по Фишеру осуществлялось на титрат- оре Mettler Toledo V20/V30 при относительной погрешности ±3%.

Для изучения влияния влажности исходной акриловой кислоты на сыпучесть и дисперсность ПАК проводились опыты по полимеризации акриловой кислоты, содержащей различное количество влаги. Методика эксперимента заключалась в проведении полимеризации в трехгорлой колбе, снабженной мешалкой, термометром и капельницей. Теплота реакции полимеризации отводилась при помощи водяной бани. Во всех опытах параметры процесса полимеризации были идентичны промышленному технологическому режиму, а именно: объемное соотношение мономер/растворитель толуол = 1/8, температура 102-104°С, инициатор полимеризации - 2,2’-азоизобутиронитрил в количестве 1.25 масс. % по отношению к исходной акриловой кислоте [8]. По окончанию полимеризации полученная ПАК отфильтровывалась, промывалась пентаном, высушивалась в сушильном шкафу при температуре 70-80°С и исследовалась на сыпучесть, насыпную массу и дисперсность. Насыпная масса определялась весовым методом.

Известно, что основным показателем сыпучих материалов является угол естественного откоса, который колеблется от минимальных значений (5-10°) для легкосыпучих материалов до 60-80° для трудносыпучих [14]. Поэтому в данной работе сыпучесть ПАК оценивалась по величине угла естественного откоса. Дисперсный состав полимера определяли на основе микрофотографий, полученных на растровом электронном микроскопе Ouanta-200-3D. Микрофотографии приведены на рисунке.

а)б)в)

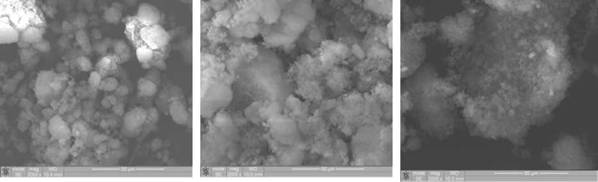

Рис. Микрофотографии полиакриловой кислоты с содержанием влаги в исходной акриловой кислоте: а) 0.01 масс.%; б) 0.125 масс.%; в) 0.600 масс.%

Результаты и их обсуждение

Экспериментальные данные приведены в таблице. Как и предполагалось, на основании теоретических представлений, наличие влаги в исходном мономере акриловой кислоте вызывает набухание образующегося в процессе полимеризации полимера, в результате чего происходит агломерация макромолекул ПАК. Вследствие этих явлений наблюдается снижение сыпучести (увеличение угла естественного откоса), увеличение насыпной массы и размера частиц. Эти нежелательные явления отрицательно сказываются на эксплуатационных характеристиках ПАК, а именно: при хранении происходит ее слеживаемость, снижение сыпучести вызывает затруднение при дозировке ПАК в процессе получения стоматологических полимерных композитов, увеличение степени дисперсности (размеров частиц) приводит к снижению растворимости таких крупных частиц при приготовлении концентрированных растворов ПАК.

Таблица

Влияние влажности акриловой кислоты на насыпную массу, угол естественного откоса и дисперсность полиакриловой кислоты (условия полимеризации см. раздел «Объекты и методы исследования»)

п/п

Содержание влаги в акриловой кислоте, масс.%

Свойства полиакриловой кислоты

Насыпная масса, г/см3

Угол естественного откоса, °

Дисперсность: усредненный размер частиц, мкм

Примечание

1

0.01

0.28

45

18

Шелковистый, сыпучий порошок*

2

0.05

0.33

47

-

-

3

0.075

0.38

47

-

-

4

0.100

0.42

50

-

5

0.125

0.46

52

25

Крупные частицы, шелковистость и сыпучесть снижены*

6

0.150

0.48

54

-

-

7

0.175

0.51

54

-

-

8

0.200

0.54

55

-

-

9

0.225

0.56

57

-

-

10

0.250

0.58

58

-

-

11

0.600

0.73

61

79

Значительное коркооб- разование

*См. микрофотографии ПАК.

Так, при применении композита «Аквион» рабочее время должно составлять 2.0-2.5 минуты, т. е. в течение этого времени ПАК должен раствориться а затем композит должен затвердеть в течение 4.5-5.0 минут [12]. Поэтому акриловая кислота, поступающая на получение ПАК не должна содержать более 0.075 масс.% влаги. В противном случае она должна пройти предварительную стадию обезвоживания. Также в процессе получения ПАК необходимо соблюдать меры, препятствующие попаданию влаги, а именно: аппаратура - полимеризатор, прокладки, сальники должны быть абсолютно сухими, при отгонке толуола - растворителя [9, 10] не допускать подсоса воздуха (влаги) в систему, выгрузку кондиционного полимера производить при подогретом состоянии (50-б0°С), т. е. при температуре выше точки росы [15].

Выводы

Исследовано влияние степени влажности исходного мономера акриловой кислоты на сыпучесть, насыпную массу и дисперсность биосовместимого стоматологического материала - полиакриловой кислоты.

Показано, что для получения качественной ПАК, обладающей устойчивостью при хранении (не подвергающейся слеживаемости), высокой растворимостью, удобством и легкостью дозирования, необходимо в качестве исходного мономера применять акриловую кислоту с содержанием влаги не превышающим 0.075 масс.%.

При производстве ПАК необходимо предусмотреть мероприятия, исключающие попадание влаги (сухая аппаратура, герметичность, кондиционная ПАК при выгрузке и затаривании должна иметь температуры выше точки росы).

Необходимо ужесточить требования по содержанию влаги в исходном мономере акриловой кислоте, либо разработать методику и технологию ее обезвоживания.

Список литературы

Курякина Н.В. Терапевтическая стоматология детского возраста. - М.: Медицинская книга: Из- во НГМА, 2004. - 744 с.

Вязмитина А.В., Усевич Т.Л. Материаловедение в стоматологии. - Ростов на Дону: Феникс, 2002. - 352 с.

Николишин А.К. Восстановление (реставрация) и пломбирование зубов современными материалами и технологиями. - Полтава: Из-во «Полтава», 2001. - 176 с.

Штальман М.И. Полимеры медико-биологического назначения. - М.: НКЦ «Академкнига», 2006. - 400 с.

Томашкевич М. Современные композитные материалы в стоматологической практике / Пер. с польского. - Львов: ГалДент, 2001. - 132 с.

Гусев А.И. Наноматериалы, наноструктуры, нанотехнологии. - М.: Физматлит, 2005. - 461 с.

Композиционные пломбировочные материалы / В.И. Лукьяненко, К.А. Макаров, М.З. Шейн- гард, А.С. Алексеева. - Л.: Медицина, 1988. - 211 с.

Патент + РФ № 2.266.918, МПК C08F 120/60 Способ получения полиакриловой кислоты /

В.А. Перистый, В.П. Чуев, В.М. Никитуенко. Заявлен 30.06.2004; опубликован 27.12.2005. Бэл. №36.

Перистый В.А., Перистая Л.Ф., Чуев В.П. Разработка технологии производства полиакриловой кислоты для стоматологических целей // Научные ведомости БелГУ. Сер. «Естественные науки». - 2009. - № 11 (66). Вып. 9/2. - С. 95-100.

Исследование влияния параметров процесса полимеризации акриловой кислоты на вязкость полиакриловой кислоты / Л.Ф. Перистая, В.А. Перистый, Н.А. Павлов и др. / / Научные ведомости БелГУ. Сер. «Естественные науки». - 2010. - №3 (74). Вып. 10. - С. 107-111.

Перистая Л.Ф., Перистый В.А., Бурячина Н.А. Задачи химической науки в области создания биосовместимых композитов для стоматологии // Научные ведомости БелГУ. Сер. «Медицина и фармация». - 2010. - № 22 (93). Вып. 12. - С. 64-71.

Чуев В.П., Бузов А.А., Кузьмина Е.А. Стоматологическая программа // Сборник стоматологических материалов, выпускаемых фирмой «ВладМиВа». - Белгород. - 2005. - 216 с.

Гордон А., Форд Р. Спутник химика, физико-химические свойства, методики, библиография / Пер. с англ. Е.Л.Розенберг, С.И. Коппела. - М.: Мир, 1976. - 571 с.

Плановский А.Н., Рамм В.М., Качан С.З. Процессы и аппаратуры химической технологии. - М.: ГНТИ химической литературы, 1962. - 847 с.

Перри Дж. Справочник инженера-химика. T.I. - М.: «Химия», 1969. - 640 с.
