Реферат: Поверочный расчет печи П-101 1,2, колонны К-62 и Т-64

Федеральное агентство по образованию

Государственное образовательное учреждение высшего

профессионального образования

Пермский государственный технический университет

Пояснительная записка к курсовой работе:

Поверочный расчет печи П-101/1,2, колонны К-62 и Т-64

Выполнил студент гр.:

Проверил преподаватель:

2010 г.

Содержание.

Введение…………………………………………………………………………….3

1. Литературный обзор………………………………………………………………..4

1.1. Способы получения этилбензола…...………………………………………........4

1.1.1. Характеристика способа получения этилбензола алкилированием бензола этиленом………………………………………………………………………………..4

1.1.2. Характеристика получения этилбензола дегидрированием этана….….….6

1.1.3. Характеристика получения этилбензола из бутадиена……….……....……7

1.1.4. Характеристика получения этилбензола из ксилольных фракций....…......8

1.2. Химизм процесса………………………………………………………………….9

1.2.1. Химизм процесса алкилирования бензола этиленом………………..……..9

1.2.2. Сущность процесса трансалкилирования….……....…......…..…….……..11

2. Технологическая часть…………………………………….……….………………12

2.1. Описание технологической схемы……………..…………..……………………12

2.1.1. Система извлечения этилбензола….…….…………….………………...….12

2.2Поверочный расчет печи П-101/1,2 ……….……….……….….………….……...13

2.2.1Расчет процесса горения……….….……...….…...........…...…….….……….13

2.2.2 Расчет КПД печи, тепловой нагрузки, расхода топлива…….….………….16

2.2.3 Расчет радиантных камер..……....……….………….…...…...………...……18

2.2.4 Расчет конвективной камеры…….………….…….……….………………...21

2.3 Расчет колонны К-62………...…………….……….….……….……….…………23

2.4 Расчет теплообменника Т-64………….…….……..………….…………………..27

Вывод………………………………………………...……….……………………29

Список использованной литературы……………………………………………..30

Введение.

Ароматические углеводороды (бензол, толуол, ксилолы, этилбензол) представляют собой важнейший вид сырья для промышленного тяжелого органического синтеза, являются высокооктановым компонентом бензинов, а также могут быть использованы как полупродукты тонкого и тяжелого органического синтеза. Поэтому необходимо, важно и перспективно развивать производство ароматических углеводородов[8].

К наиболее многотоннажным продуктам относится этилбензол.

Его практическое применение состоит почти исключительно в дальнейшем превращении в стирол, являющийся одним из важнейшим мономеров для выработки пластических масс и синтетического каучука.

Промышленное производство этилбензола в России впервые было организовано в 1936 году[3].

1. Литературный обзор .

Этилбензол - C6 H5 – C2 H5 – бесцветная жидкость с запахом бензола, кипящая при 136ºC.

Обладает свойствами ароматических соединений. Содержится в сырой нефти, продуктах каталитического риформинга нефтяных фракций и легких фракциях смолы коксования угля, откуда он может быть легко выделен. ПДК в атмосферном воздухе 0,02 мг/м3 , в водоемах хозяйственно-бытового пользования 0,01 мг/л. Температура воспламенения - 15°С, самовоспламенения - 432°С[8].

Способы получения этилбензола

Характеристика способа получения этилбензола

алкилированием бензола этиленом

Алкилирование бензола этиленом является основным способом для получения этилбензола. Синтез этого соединения протекает только в присутствии катализатора, обладающего селективными свойствами. Данный процесс осуществляется на твердом или жидком катализаторе. В качестве твердофазных катализаторов используют алюмосиликаты и цеолиты. Жидкие – готовят на основе хлорида алюминия и фторида бора. Выбор катализаторов зависит от технологического оформления процесса.

При применении твердофазных катализаторов упрощается подготовка сырья, можно отказаться от специальных операций отделения катализатора, нейтрализации и промывки реакционной массы.

В промышленной практике применяют несколько вариантов получения этилбензола на цеолитных катализаторах, которые различаются технологическим оформлением стадий. В процессе фирмы UnionOil (рис 1.1) рецикл диэтилбензолов в зону алкилирования позволяет избежать дезактивации катализатора, вызываемую полимеризацией и циклизацией олефинов. Поскольку рецикл побочных продуктов – полиалкилбензолов также уменьшает длительность пробега катализатора, диспропорционирование последних в этилбензол проводят в отдельной реакционной зоне.

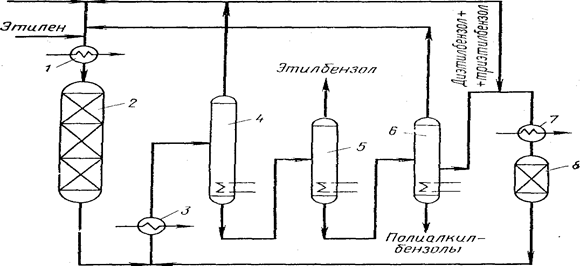

Схема синтеза этилбензола по методу фирмы UnionOil.

1, 3, 7 – подогреватели; 2 – реактор; 4,5,6 – ректификационные колонны; 8 – ректор переалкилирования.

Рис 1.1

Реакцию проводят при 175 – 315 ºC и давлении 3 – 10 МПа, что обеспечивает образование жидкой фазы, которая вымывает полимерные отложения с поверхности катализатора.

Данная технологическая схема отличается отсутствием отходов, относится к энергосберегающей, т.к. кубовый остаток и отходящие газы снимают потребности установки в топливе на 60%.

Наибольшее распространение получили схемы на основе жидких катализаторов (хлорида алюминия).

Хлорид алюминия используется в процессе жидкого комплекса. Его готовят в аппарате с мешалкой при небольшом нагревании (60 – 70 ºC) из алкилбензольной фракции, хлорида алюминия, этилхлорида и бензола. Этилхлорид взаимодействует с бензолом, образуя этилбензол и хлорид водорода, являющийся промотором катализатора. При растворении хлорида алюминия в бензоле в присутствии HCl образуется комплекс, который затем взаимодействует с этиленом и дает целевой этилбензол.

В процессе алкилирования бензола с хлоридом алюминия циркулируют значительные объемы жидкого катализаторного комплекса. Причем в реакционной массе две жидкие фазы: катализаторный комплекс и смесь бензола и алкилбензолов. В результате возможность подъема температуры процесса ограничена, т.к. при температуре выше 130 ºC комплекс дезактивирует и разрушается.

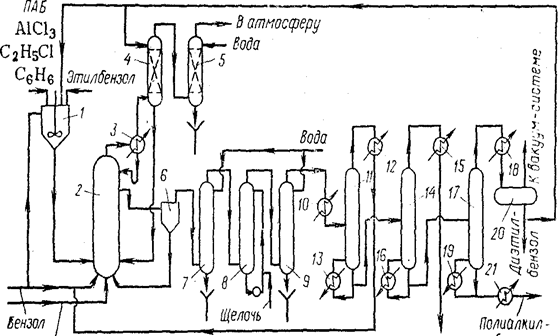

Схема получения этилбензола.

1 – емкость: 2 – реактор; 3 – обратный холодильник; 4, 5 – скрубберы; 6 – отстойник; 7,8,9 – промывные колонны; 10 – нагреватель; 11, 14, 17 – ректификационные колонны; 12, 15 – конденсаторы-холодильники; 13,16,19 – кипятильники; 20 – вакуум-приемник; 21 – холодильник.

Рис.1.2

1.1.2.Характеристика способа получения этилбензола каталитическим дегидрированием этана

Специалистами фирмы ”TheDowChemicalCo” заявлен способ получения этилбензола включающий:

- взаимодействие этана в зоне дегидрогенизации с катализатором (цеолит и промоторный металл – Ga, Zn, Pt, их комбинации). Параметры процесса составляют 550 - 750 ºC, объемная скорость газового потока 100 – 500 ч-1 . В этих условиях получен продукт дегидроогенизации (ПДГ) в виде пара, содержащего в основном этилен и непрореагировавший этан;

- взаимодействие ПДГ с бензолом в присутствии катализатора алкилирования (SiO2 /Al2 O3 ) при температуре 100 – 300 ºC.

После алкилирования смесь легко разделяется фракционной перегонкой. Непрореагировавший этан возвращается в зону дегидрогенизации, бензол – в зону алкилирования[8].

1.1.3.Характеристика способов получения этилбензола из бутадиена

Фирмой “DSMResearchB.V.” разработан в полупромышленном масштабе двухстадийный процесс производства этилбензола из бутадиена.

Первая стадия процесса представляет собой жидкофазную димеризацию бутадиена на катализаторе динитрозил железа на цинке с образованием винилциклогексена. Конверсия бутадиена составляет 95%, а селективность превращения его в винилциклогексен – 100%.

На второй стадии винилциклогексен в газовой фазе подвергается дегидрированию с образованием этилбензола на палладиевом катализаторе на оксидно-магниевом носителе. Конверсия винилциклогексена составляет 100%, селективность 95%.

Винилциклогексен из секции димеризации направляют в виде пара в стационарный реактор дегидрирования при 260 ºC. Реакция дегидрирования протекает с высокой скоростью. Полное превращение винилциклогексена достигается за 10 с. Селективность по этилбензолу составляет 95 – 98% в зависимости от температуры на выходе из реактора. Единственным побочным продуктом, кроме водорода, является этилциклогексан.

После охлаждения и конденсации продуктов реакции, водород отделяют в газожидкостном сепараторе. Затем этилциклогексан отделяют от этилбензола в вакуумной колонне со структурированной насадкой.

Преимущества процесса по сравнению с обычным способом производства этилбензола из бензола и этилена являются более низкие капиталовложения из-за болнизкой стоимости сырьяи простота схемы.

Голландская фирма”DSM” разработала процесс поизводства этилбензола на основе бутадиена с использованием в качестве катализатора раствора Fe(NO)2 Cl в тетрагидрофуране, содержащем порошок цинка. Температура суспензионной системы 80 ºC, давление определяется парциальным давлением реагентов. Степень конверсии бутадиена >95%[8].

1.1.4 Характеристика способа выделения этилбензола

из ксилольных фракций.

Ксилольные фракции различаются соотношением изомеров ксилола и содержанием этилбензола. Примерный состав ксилольных фракций (в мас.%):

Таблица 1.1

О-ксилол М-ксилол П-ксилол Этилбензол
Коксохимический ксилол 10-12 52-60 14-20 8-12
Нефтяной ксилол 20-24 40-45 18-20 14-16

Разделение этих фракций состоит в четкой ректификации, обычно совмещаемой с изомеризацией ксилолов и выделением ценного п-ксилола кристаллизацией. Из смесей с ксилолами этилбензол можно выделить путем его селективной адсорбцией на Cs-форме цеолита марки X. В качестве десорбента американская фирма «UOP» рекомендует применять смесь пара – диэтилбензола и толуола[8].

1.2. Химизм процесса.

1.2.1 Химизм процесса алкилирования бензола этиленом.

В данный момент на предприятии ЗАО «Сибур-Химпром» вводится в эксплуатацию установка по получению этилбензола на твердофазном катализаторе.

В жидкой фазе реактора алкилирования этилен практически полностью вступает в реакцию с избыточным бензолом, образуя этилбензол (ЭБ):

Процесс протекает при температуре Т=+220÷+255°С, давлении Р=34кгс/см2 (3,4МПа). Эта реакция носит экзотермический характер, что приводит к постепенному повышению температуры от одного слоя катализатора к другому, тепловой эффект равен 27,6 ккал/моль (115,556кДж/моль).

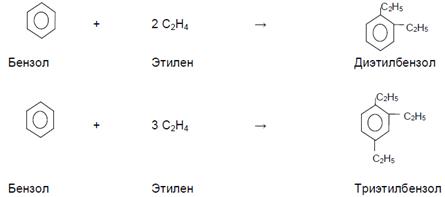

Небольшое количество полученного этилбензола подвергается дальнейшему этилированию с образованием совместно именуемых полиэтилбензолов (ПЭБ):

Эти побочные процессы идут также с выделением тепла, тепловой эффект каждой из реакций составляет 27,8ккал/моль (116,393кДж/моль).

Ди- и триэтилбензолы выделяются из ЭБ внутри секции дистилляции установки ЭБ с последующим превращением в ЭБ за счет трансалкилирования с бензолом.

Фракция ЭБ, проходящая дальнейшее алкилирование до ПЭБ, зависит от свойственной моноалкилированной избирательности катализатора, пропорции сырьевых компонентов бензола и этилена (соотношения Б/Э), содержания ЭБ в подаваемом в реактор бензоле и от количества слоев катализатора алкилирования. Низкая величина ПЭБ означает, что потребуется меньше усилий на очистку от ПЭБ, небольшой реактор трансалкилирования и невысокий расход подаваемого туда бензола. Это важно также потому, что чем меньше рецикл ПЭБ, тем меньше побочных продуктов образуется в реакторе трансалкилирования и, соответственно, повышается производительность и качество продукта. При увеличении соотношения Б/Э падает доля образующихся ПЭБ, но при этом необходимо затратить больше усилий на извлечение бензола. Применение катализатора алкилирования EBMax обеспечивает низкий выход ПЭБ даже при небольшом соотношении Б/Э (Оптимальное соотношение Б/Э составляет свыше 2,47:1).

Внутри ректора алкилирования образуются также некоторые побочные продукты, которые не удается сразу же превратить в ЭБ. Главную роль здесь играет олигомеризация этилена:

Бутен может реагировать с бензолом, образуя при этом бутилбензол:

Олигомеры могут также образовывать неароматические углеводородные соединения (в основном, циклопарафины), которые кипят в диапазоне рабочих температур бензола. Количество олигомеров, формирующихся над катализатором алкилирования EBMax, чрезвычайно мало. Вследствие таких реакций внутри реактора алкилирования образуется небольшое количество бутилбензола и неароматических углеводородов.

Кроме того, в реакторе алкилирования EBMax формируется небольшое количество тяжелых соединений, которые представлены в основном диарилалканами типа дифенилэтана, а также более глубоко алкилированными соединениями. Они удаляются в колонне ПЭБ в виде кубовых остатков[3].

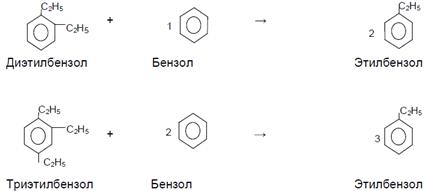

1.2.2 Сущность процесса трансалкилирования

ПЭБы, полученные на стадии алкилирования, удаляются за счет реакции с бензолом в процессе трансалкилирования, превращаясь в дополнительный ЭБ. Превращение ПЭБ в ЭБ происходит избирательным образом на катализаторе трансалкилирования EBMax. Для увеличения степени превращения внутрь реактора подается небольшой избыток бензола.

Небольшое количество бутилбензола, образовавшееся на стадии алкилирования, эффективно превращается в соединения, которые легко отделяются путем дистилляции. В основном они представлены бутаном, который удаляется вместе со сбросным газом, а дифениловые соединения (дифенилэтан и его производные) отводятся в виде кубовых остатков колонны ПЭБ. Небольшая фракция бутилбензола превращается в пропилбензол и этилбензол.

Сырьевой бензол, как правило, содержит порядка 0,05÷0,1% (масс.) неароматических соединений, в основном цикло- и изопарафины. Те соединения, чья точка кипения близка к бензолу, не удаляются напрямую вместе с ЭБ или побочными продуктами. В первую очередь, они удаляются за счет реакции трансалкилирования с образованием тяжелых соединений, которые покидают установку ЭБ вместе с кубовыми остатками. Наличие высоких концентраций неароматических соединений, например, свыше 0,1% (масс.), может привести к существенному повышению интенсивности образования тяже-лых соединений в реакторе трансалкилирования, что, в свою очередь, ведет к увеличению выхода кубового остатка[3].

2. Технологическая часть.

2.1 Описание технологической схемы.

Установка получения этилбензола состоит следующих систем:

- система компримирования и очистки этилена;

- система очистки бензола;

- система алкилирования;

- система трансалкилирования.

- система регенерации адсорбента и очистки реакторов;

- система извлечения бензола;

- система извлечения ЭБ;

- система извлечения ПАБ;

- система осушки бензола;

- система котловой питательной воды.

2.1.1 Система извлечения этилбензола

Для питания системы извлечения ЭБ используется кубовый продукт колонны К-52. Колонна К-62 выделяет продуктовый ЭБ из смеси алкилбензолов. Рабочие условия в К-62 подобраны таким образом, чтобы достигалась максимальная концентрация ЭБ в дистилляте и минимальная - в кубовом остатке.

Кубовый продукт системы извлечения бензола поступает на 26-ю тарелку К-62. Насосами Н-69/1,2 создаётся горячая струя через ребойлерную печь П-101/2 в куб колонны. Расход топливного газа в П-101/2 регулируется по температуре на 7 тарелке.

Пары верха конденсируются в Т-64, который представляет собой испаритель с паровым пространством, вырабатывающий пар низкого давления. Конденсат этилбензола собирается в ёмкости этилбензола Е-66. Уровень в ёмкости поддерживается выводом продуктового этилбензола за границу установки. Этилбензол подаётся насосами Н-67/1,2 – на орошение К-62 и в теплообменник продуктового этилбензола/свежего бензола Т-40. Горячий полиалкилбензол, содержащий ДЭБ, ТЭБ и более тяжёлые соединения, поступает из куба колонны К-62 в колонну К-72. Ребойлеры колонн К-52 и К-62 имеют общую конвекционную секцию и дымовую трубу[3].

2.2 Поверочный расчет печи П-101/1,2

Исходные данные

- проектная тепловая нагрузка печи: Qпр = 8 Гкал/ч = 33494400 кДж;

- топливо (природный газ) состава (в объёмных %):

СН4 =89,1; С2 Н6 =4,4; С3 Н8 =1,08;; i-C4 H10 =0,69; С5 Н12 =0,43; N2 =4,3; Сумма=100

Определим поверхности нагрева труб исходя из следующих данных: количество труб в обеих радиантных камерах 144, внешний диаметр труб 0,134 м, полезная длина 12 м

- поверхность нагрева радиантных труб: Hр = 727,07 м2 ;

2.2.1Расчет процесса горения

Двухскатная печь шатрового типа с факельным сжиганием топлива работает на природном газе.

Среднестатистический природный газ имеет следующий состав (табл.2.1):

Таблица 2.1

Состав топливного газа

Компонент N2 CH4 C2 H6 C3 H8 C4 H10 i-C4 H10 C5 и выше
Содержание, об. % 4,3 89,1 4,4 1,08 0,69 1,48 0,43

В табл.2.2 представлены теплоты сгорания компонентов топлива, необходимые для расчета его низшей теплоты сгорания:

Таблица 2.2

Теплоты сгорания компонента топлива

Компонент H2 S H2 N2 CH4 C2 H6 C3 H8 C3 H6 n-C4 H10 i-C4 H10 C4 H8 C5 и выше
Объемная теплота сгорания, кДж/м3 25,14 10,8 35,84 63,8 91,32 86,06 118,73 109,3 113,5 146,1

Низшая теплота сгорания топлива:

где – теплота сгорания компонентов топлива, кДж/м3 ;

yi = объемная доля компонента.

Qн р = 37310 кДж/м3 = 47810 кДж/кг

Найдем среднюю молекулярную массу топлива:

где – молекулярная масса компонента топлива;

– мольная (объемная) доля компонента топлива.

Mm = 16,914 г/моль

Тогда плотность газа:

ρТ = 0,752 г\л

Рассчитываем элементарный состав топлива:

где C, H, N – объемное (мольное) процентное содержание атомов углерода, водорода, серы и азота в топливном газе соответствен­но;

– число атомов соответственно в молекулах отдельных компонентов, входящих в состав топливного газа.

С = 72,21%; Н = 23,95%; N = 3,84%

С + Н + N = 100%

Теоретическое количество воздуха, необходимое для сжигания 1 кг топлива:

Lo = 16,5669 кг/кг

Объемный расход воздуха, необходимый для сжигания 1 кг топлива:

Vo = 12,8213 м3 /кг

Действительный расход воздуха:

где – коэффициент избытка воздуха (принимаем 1,19 согласно данным по технологическим показателям работы трубчатых печей)

Массовый состав дымовых газов:

m(СО2 )=0,0367·С=0,0367·72,21=2,6501(кг/кг)

m(Н2 О)=0,09·Н=0,09·23,95=2,1555(кг/кг)

m(О2 )=0,232·L0 ·(α -1)=0,232·16,5669·(1,19-1)=0,7303(кг/кг)

m(N2 )=0,768·L0 ·α+0,01·N=(0,768·16,5669·1,19)+(0,01·3,84)=15,307(кг/кг)

Общее количество продуктов сгорания:

=2,6501+2,1555+0,7303+15,307=20,8429 (кг/кг)

Объемный состав продуктов сгорания:

Суммарный объем дымовых газов:

Плотность дымовых газов при нормальных условиях:

2.2.2 Расчёт КПД печи, тепловой нагрузки и расхода топлива

Коэффициент полезного действия трубчатой печи - доля тепла, полезно использованного в печи на нагрев нефтепродукта. При полном сгорании топлива КПД печи зависит от её конструкции, от потерь тепла с уходящими дымовыми газами и через кладку печи, от коэффициента избытка воздуха. Коэффициент полезного действия трубчатых печей обычно колеблется в пределах 0,6-0,8 и определяется по формуле:

,

где η - кпд печи,

- низшая теплота сгорания топлива, кДж/кг,

Тепловые потери через кладку печи составляют 4-8% от рабочей теплоты сгораниятоплива.

qпот =0,05·=0,05·47810=2390,5 кДж/кг

Рассчитаем энтальпию сырья, поступающего из колонны К-62 на входе в печь:

- плотность сырья при 20°С , рассчитанная по составу потока: ρ20 = 0,8725 г/см3 ;

- плотность сырья при 15°С:

ρ15 = ρ20 + 5α,

где α - поправочный коэффициент, α = 0,000673;

ρ15 = 0,8759 г/см3 ;

- температура сырья на входе:

Тс = tс + 273 = 506 К;

- энтальпия сырья на входе:

IT = 519,85 кДж/кг

- энтальпия сырья на выходе, температура сырья а выходе 515 К:

IT = 543,7 кДж/кг

Рассчитаем энтальпию сырья, поступающего из колонны К-52 на входе в печь:

- плотность сырья при 20°С , рассчитанная по составу потока: ρ20 = 0,8703 г/см3 ;

- плотность сырья при 15°С:

ρ15 = ρ20 + 5α,

где α - поправочный коэффициент, α = 0,000673;

ρ15 = 0,8737 г/см3 ;

- температура сырья на входе:

Тс = tс + 273 = 530 К;

- энтальпия сырья на входе:

IT = 582,27 кДж/кг

- энтальпия сырья на выходе, температура сырья на выходе 535 К:

IT = 601,93 кДж/кг

Рассчитаем среднюю теплоемкость и энтальпию дымовых газов на выходе из камеры радиации при температуре перевала 750°С ( 1023 К):

- теплоемкости дымовых газов при tп :

Ср (СО2 ) = 1,185 кДж/кг*К

Ср 2 О) = 2,1145 кДж/кг*К

Ср2 ) = 1,03 кДж/кг*К

Ср (N2 ) = 1,115 кДж/кг*К

- средняя теплоемкость дымовых газов при температуре перевала:

= 26,35 кДж/кг*К

- энтальпия дымовых газов при температуре перевала:

qT = Cср tп ,

q1223 = 26956,05кДж/кг.

Принимаем температуру уходящих газов на 100-150° С больше температуры входа сырья: tух = 333°С (606 К). Рассчитаем энтальпию уходящих газов при этой температуре:

- теплоемкости дымовых газов при tух [11]:

Ср (СО2 ) = 0,961 кДж/кг*К

Ср 2 О) = 1,921 кДж/кг*К

Ср2 ) = 0,955 кДж/кг*К

Ср (N2 ) = 1,054 кДж/кг*К

- энтальпия уходящих газов:

qух = ΣCp I ∙ mi ∙ tk ,

qух = 13174,44 кДж/кг.

Таким образом, η - кпд печи равно

η =1-(2390,5+13174,44)/47810 = 0,674

Расход топлива (В, кг/ч) в печи вычисляется по формуле:

В = Qпол /Qр н ×h

В = 33494400/47810×0,674 = 1039 кг/ч

2.2.3 Расчет радиантных камер

Тепловая напряженность в радиантной и конвективной камерах не известна, поэтому задаемся условием (исходя из эмпирических данных), что 77% тепла передается в радиантной камере и 23% - в конвективной.

Тепло, передаваемое в камере радиации:

Qр = 0,77Qпр = 25790688кДж/ч.

Тепло, передаваемое в камере конвекции:

Qk = Qпр - Qр = 7703712кДж/ч.

Полезное количество тепла:

Qпол = Qр + Qk = 33494400 кДж/ч.

Плоская поверхность, эквивалентная поверхности радиатных труб для одного ряда:

Н = 2* Нр /π = 463,104 м2

Фактор формы, учитывающий неравномерность облучения поверхности труб и их затенение друг другом определяется по графику Хоттеля [7]:

К = 0,9.

Эффективная лучевоспринимающая поверхность:

Hл = H ∙ K = 416,8 м2 .

Задаемся степенью экранирования кладки φ = 0,5 и рассчитываем суммарную неэкранированную поверхность кладки:

F = (1/φ - 1)·Нл = (1/0,5 -1)416,8 = 416,8м2

Максимальная расчетная температура горения вычисляется при средней теплоемкости продуктов горения:

tмакс = t0 + (Qр н ×hТ )/Cp ,

где ×hТ – КПД топки –принимаем 0,95.

tмакс = 20 + (47810 × 0,95)/26,35 = 1743,70 С

Тмакс. = 2016,7 К

Значение эквивалентной абсолютно черной поверхности HS определяется, если известны степень черноты экрана εH и кладки εF , которые могут быть приняты равными 0,9 [1], а степень черноты поглощаемой среды εV вычисляют по уравнению, где α - коэффициент избытка воздуха:

εV = 2/(1+2,15 ·α)

εV = 0,473.

Функция y(t), используемая в формуле, в среднем равна 0,85[1]. Коэффициент b вычисляем по уравнению:

β =1/[1+ εV /(1- εV ) ·εH ·ψ(t)]

b = 0,45.

Таким образом:

Нs = εV / φ(Т) · (εH · Нл + β · εF · F)

Hs = 302,678 м2

Рассчитаем коэффициент теплоотдачи к радиантным трубам. Для этого задаемся средней температурой наружной поверхности радиантных труб (с последующей проверкой): t = 250°С (523 К). Коэффициент теплоотдачи:

ак = 2,1 = 2,1 = 9,93 Вт/(м2 ·°С)

Величина температурной поправки теплопередачи в топке:

∆T = ак · Hр.тр ·(tмакс – tст ) – σ·Hs ·t0 ·10-8 / B*Cpк · Hр.тр = 323,6 K,

где σ - постоянная Стефана-Больцмана, σ = 5,67 Вт/(м2 ∙ К4 );

Для расчета температуры на перевале необходимо вычислить характеристику излучения bS и аргумент излучения x:

Х= [10·Hs Cs /(BCpк ·Нр )]· [ (tмакс – t0 )/1000)3 ]

x = 2,407;

βs = 1/(0,25+[0,1875+(0,141+x)0,5 ]0,5 ) = 0,63

Тогда расчетная температура перевала tпр составит:

Тп = bs · ( tмакс – t0 ) = 0,63 · (2016,7 – 323,6) = 1066,65 К = 793,65°С

Невязка по температуре перевала:

Δt = 5,5 %

Коэффициент прямой отдачи:

m = ( tмакс – tп ) / ( tмакс – t0 ) = 0,55

Количество тепла, полученного радиантными трубами:

Qр =В·Qр н ·ηт ·μ= 25954973кДж/ч = 7209714 Вт

Невязка по количеству тепла:

Δ = 0,63%

Теплонапряженность радиантных труб:

qр.тр =Qрр.тр =7209714/727,07= 9916,12Вт/м2

Полезная поверхность одной трубы:

Fтр =π dl = 3,14· 14,6 · 0,152 = 5,05 м2

Число труб:

n = Нр.тр / Fтр = 727,07 / 5,05 = 143,97 = 144 шт.

2.2.4 Расчёт конвекционной части печи

Процесс теплопередачи в конвекционной секции (камере) складывается из передачи тепла от газового потока к трубам конвекцией и радиацией. Основное влияние на передачу тепла имеет конвекционный теплообмен. Трубы в конвекционной камере принято располагать в шахматном порядке, так как в этом случае коэффициент теплопередачи при прочих равных условиях наибольший. Сырьем в конвекционной части является вода.

1. Тепловая нагрузка камеры конвекции

Qk = Qпр - Qр = 7703712кДж/ч

4. Средняя температура дымовых газов в конвекционной камере. Газы в конвекционную камеру входят с tп = 750°С, уходят с tух = 333°С (вычислены при расчёте радиантной камеры). Средняя температура tср =541,5°С.

5. Средняя логарифмическая разность температур между дымовыми газами и нагреваемым продуктом:

τср = (∆tв - ∆tн )/ (2,3 ·1g ∆tв / ∆tн )

750°С → 333°С

120°С←25°С
∆tв = 630°С; ∆tн =308°С.

τср = (630- 308)/(2,3 • lg 630/ 308) = 230°С

6. Задаются расстоянием между осями труб S1 =0,250 м, числом труб в горизонтальном ряду n=6, диаметром труб d=0,134 м и определяют ширину камеры конвекции

Мк = S1 (n-1) + d + 0,05

Мк = 0,25(6- 1) +0,134+ 0,05 = 1,434м

7. Живое сечение камеры конвекции

fк = (Мк – nd)1пол = (1,434 – 6·0,134) 12 = 7,56 м2

8. Секундный расход дымовых газов

Gс = (1 +α-L0 )В/3600,

где α - коэффициент избытка воздуха;

L0 - теоретический расход воздуха для сжигания 1 кг топлива,кг/кг.

Gс = (1 + 1,19 ·16,5669) 1039 / 3600 = 6 кг/с.

9. Массовая скорость дымовых газов

U = Gс / fк = 6 / 7,56 = 0,8 кг/(м2 ·с)

10. Коэффициент теплоотдачи конвекцией от дымовых газов к трубам (для шахматного расположения трубных пучков)

ак = 0,34ЕU0,6 / d0,4

Значение коэффициента Е=21,8 определяют по графику в зависимости от средней температуры дымовых газов tср =541°С.

ак = 0,34·21,8 · 0,80.6 / 0,1340.4 = 14,5 Вт/(м2 ·К).

11. Определяют коэффициент теплоотдачи трёхатомных газов

ар = 0,025 · tср – 2 = 0,025 · 541,5 – 2 = 11,5 Вт/(м2 -К)

12. Коэффициент теплопередачи от дымовых газов

К= 1,1 -(ак + ар ) = 1,1 ·(14,5 + 11,5) = 28,6 Вт/(м2 ·К)

13. Необходимая поверхность нагрева конвекционных труб

Нк.тр = Qк / К · τср ,

где Qк - количество тепла, передаваемого в конвекционной камере сырью;

К - коэффициент теплопередачи от дымовых газов, Вт/(м2 -К);

τср - средняя разность температур между дымовыми газами и

нагреваемым сырьём.

Нк.тр = 2139920 / 28,6 ·230 = 325,3 м2

14. Число труб в конвекционной камере

n = Нкт.р / πdlпол = 325,3 / 3,14*0,134*12 = 65 шт.

2.3 Расчет ректификационной колонны К-62.

Ректификационная колонна К-62 служит для выделения товарного этилбензола из алкилата.

Таблица 2.3

Требования к готовой продукции.

Наименование продукта Номер гос. стандарта Показатели качества, надлежащие проверке Норма
Этилбензол технический ГОСТ –9385 - 77 1. Внешний вид Высший сорт

Первый

сорт

Бесцветная прозрачная жидкость
2. Реакция водной вытяжки Нейтральная
3. Плотность при 20о С, г/см3 0,866-0,870
4. Массовая доля этилбензола, %, не менее 99,80 99,50
5. Массовая доля изопропилбензола, %, не более 0,01 0,03
6. Массовая доля диэтилбензола, %, не более 0,005 0,005

Таблица 2.4

Состав питающего потока.

№п/п Наименование компонентов мас.% кг/ч
1. Бензол 0,0000928 0,03
2. Толуол 0,01167 3,77
3. Этилбензол 85,235 27540,43
4. О-ксилол 0,0000928 0,03
5. П-ксилол 0,0000928 0,03
6. М-ксилол 0,0015 0,05
7. Изопропилбензол 0,0136 4,38
8. н-Пропилбензол 0,0177 5,72
9. Этилтолуолы 0,1346 43,5
10. Диэтилбензолы 13,3265 4305,96
11. Бутилбензолы 0,00176 17,17
12. Триэтилбензолы 0,9144 295,47
13. Дициклы 0,2911 94,06
Итого 100 32350

Расчет колонны производится в программе DesignIIforWindows. Результаты представлены в таблицах.

Таблица 2.5

Технические характеристики колонны.

Массовый расход сырья, кг/ч 32350
Массовый расход дистиллята, кг/ч 27500
Массовый расход кубовой жидкости, кг/ч 4850
Температура верха, °С 139,7
Температура низа, °С 190
Температура в конденсаторе, °С 139,68
Давление вверху колонны, кг/см2 1,03
Давление в низу колонны, кг/см2 1,03
Флегмовое число 1,1
Количество теоретических тарелок, шт. 48
Номер тарелки питания 26
Максимальный рассчитанный диаметр, м 2,186

Таблица 2.6

Состав дистиллята.

№п/п Наименование компонентов мас.% кг/ч
1. Бензол 0,00011 0,03
2. Толуол 0,014 3,8
3. Этилбензол 99,9 27512,5
4. О-ксилол 0,0001 0,0028
5. П-ксилол 0,0017 4,8
6. М-ксилол 0,000095 0,026
7. Изопропилбензол 0,0015 4,0
8. Н-Пропилбензол 0,012 3,2
9. Этилтолуолы 0,057 15,7
10. Диэтилтолуолы 0,000043 0,012
Итого 100 27550

Таблица 2.7

Состав куба

N п\п Наименование компонента мас. % кг/ч
1. Этилбензол 1,2 59,4
5. Изопропилбензол 0,01 0,39
6. Н-Пропилбензол 0,03 1,5
7. Этилтолуолы 0,58 27,8
8. Диэтилбензолы 89,7 4309
9. Бутилбензолы 0,36 17,2
10. Триэтилбензолы 6,2 295,8
11. Дициклы 2,0 94,2
Итого 100 4850

Расчет высоты колонны:

Фактическое количество тарелок рассчитывается, принимая примерное значение КПД клапанных тарелок 80%[2].

Расстояние между тарелками принято 460 мм, в месте расположения люка расстояние между тарелками 1000 мм.

· Высота тарельчатой части без учета люков:

Н = 55*460= 25300 мм

· Высота тарельчатой части с учетом люков:

Н = 25300 + 4*1000 = 29300 мм

· Высота опорной части, куба и верхней части колонны:

Н = 2130 + 14600 = 16730 мм

Нобщ = 29300 + 16730 = 46030 мм

Вывод: дистиллят соответствует по требованиям этилбензолу техническому первого сорта. Максимальный рассчитанный диаметр колонны 2.186 м принимаем равный 2,2 м, что соответствует реальному диаметру колонны.

Таким образом, колонна справляется с предполагаемой нагрузкой и обеспечивает необходимое качество продуктов.

2.4 Расчет теплообменника Т-64.

Теплообменник Т-64 предназначен для охлаждения дистиллята колонны К-62.

Поток входит в теплообменник с температурой 140°С. Требуемая температура на выходе – 135о С. Охлаждающий агент – вода с начальной температурой – 110 о С.

Расчет был произведен в программе DesignIIforWindows. Характеристики теплообменника Т-64 представлены в табл. 2.8.

Таблица 2.8

Характеристика конденсатора Т-64

Наименование показателя Ед. изм. Значение
Коэффициент теплопередачи Ккал/ч/м2 38,45
Расход охлаждающей воды кг/ч 2000
Тепловая нагрузка ккал/ч 5,2760*104
Дифференциальная разница температур ° С 11,01
Температура воды на входе ° С 110
Температура воды на выходе ° С 136
Температура дистиллята на входе ° С 140
Температура дистиллята на выходе ° С 135
Геометрическая поверхность м2 282,11
Требуемая поверхность м2 124,23

Существующий конденсатор имеет поверхность теплообмена 400 м2 , таким образом, аппарат справляется с нагрузкой и имеет запас по поверхности 29,47 %.

Таблица 2.9

Конструктивные характеристики теплообменника.

Кожух Трубное пространство

Наименование

показателя

Ед.изм. Значение

Наименование

показателя

Ед. изм. Значение

Внутренний

диаметр.

мм 1200

Размер труб

диаметр*толщина

мм 25*2
Расстояние между перегородками мм 400 Шаг трубы мм 25
Расположение труб в трубной решетке
Число ходов по трубному пространству 2
Движение теплоносителей (прямоток, противоток) противоток
Количество труб шт. 898
Длина холодильника мм 5400

Заключение.

В данном курсовом проекте рассмотрена установка получения этилбензола. Рассчитана ректификационная колонна выделения товарного этилбензола из алкилата. Рассчитанная колонна имеет диаметр 2.2 м и высоту 46030 мм, что соответствует реально существующей колонне на производстве.

Также был произведен поверочный расчет печи П-101/1,2, которая является ребойлером для данной колонны. Расчет показал, что аппарат справляется с нагрузкой. Был выбран стандартный кожухотрубчатый теплообменник с площадью теплообмена 400 м2 в качестве конденсатора и произведен и его расчет с помощью программы DesignIIforWindows.

Список использованной литературы.

1. Ширкунов А.С., Кудинов А.В., Рябов В.Г. Технологический расчет трубчатых печей с применением ЭВМ. Изд – во Перм. гос. техн. ун-та, 2009. – 150 с.

2. Касаткин А. Г. Основные процессы и аппараты химической технологии. М.: Химия, 1971.

3. Регламент установки этилбензола ЗАО “Сибур-Химпром”

4. Тимофеев В.С., Серафимов Л.А. Принципы технологии основного органического и нефтехимического синтеза. Москва «Высшая школа», 2003

5. Методические указания к курсовому проектированию по курсу "Процессы и аппараты химической технологии", кафедра МАПП, Пермь, 1992.

6. Основные процессы и аппараты химической технологии: Пособие по проектированию/ Под ред. Ю. И. Дытнерского. М.: Химия, 1983.

7. Сарданашвили А.Г. Примеры и задачи по технологии переработки нефти и газа. Издание 3-е, 2007. – 272с.

8. Этилбензол: технологические аспекты производства. Некоторая конъюнктурная ситуация на мировом и региональных рынках. Составитель: Булеца О.К., 2001
