Презентация: Сила тяжести. Динамометр

Вес тела

Динамометр

Где используется понятие веса

Взвесьте 0,5 кг ягод…

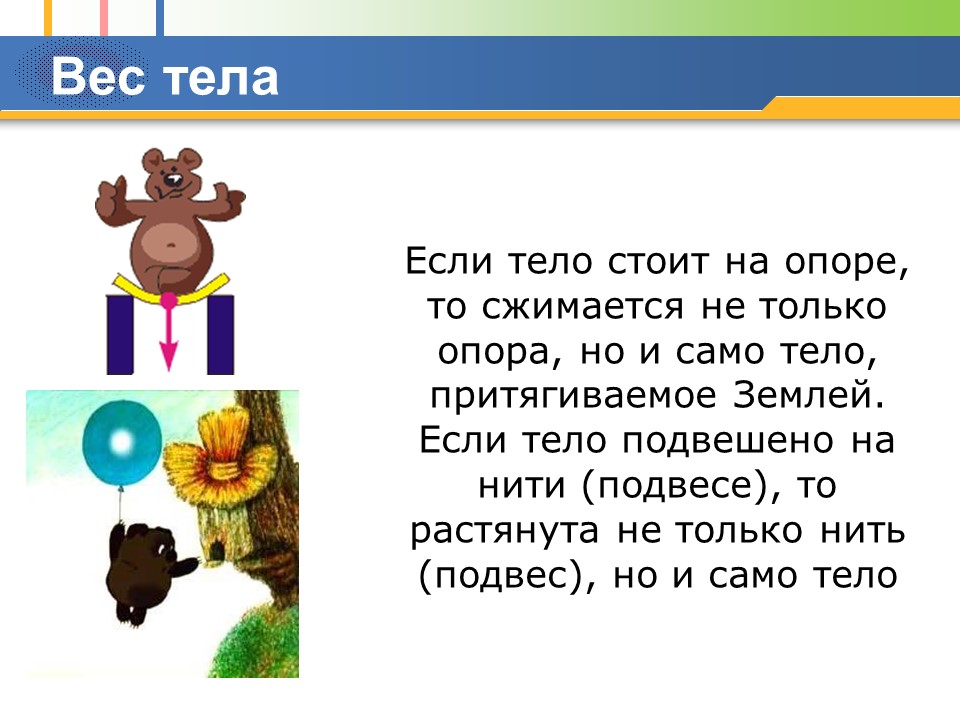

Вес тела

Если тело стоит на опоре, то сжимается не только опора, но и само тело, притягиваемое Землей. Если тело подвешено на нити (подвесе), то растянута не только нить (подвес), но и само тело

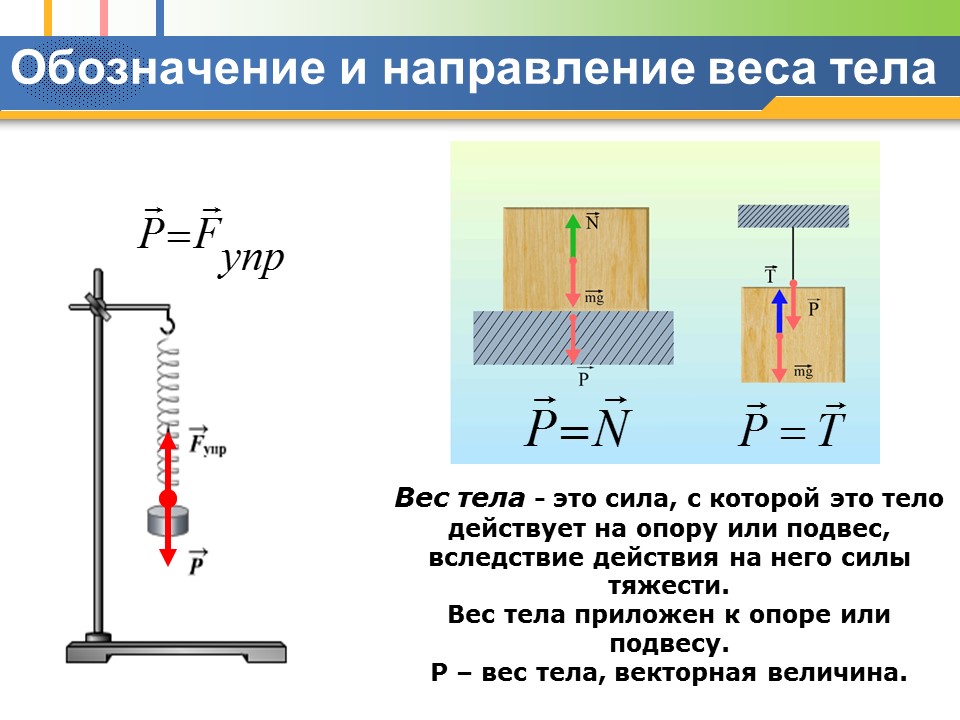

Обозначение и направление веса тела

Различие между F т и Р

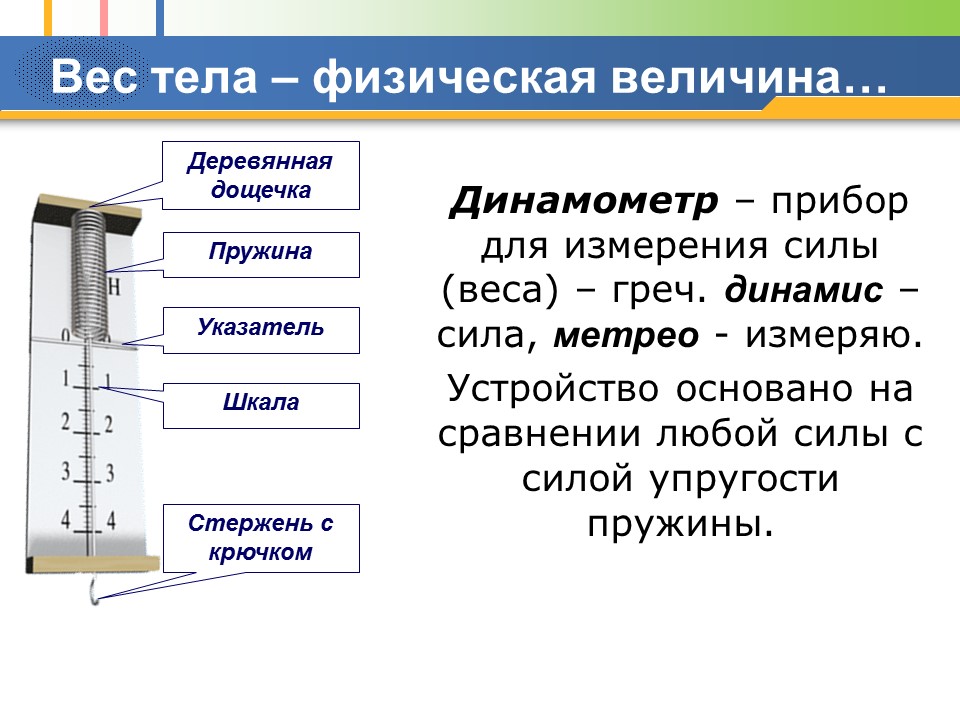

Вес тела – физическая величина…

Динамометр – прибор для измерения силы (веса) – греч. динамис – сила, метрео - измеряю.

Устройство основано на сравнении любой силы с силой упругости пружины.

Электронный динамометр

- Электронный динамометр

- Электронный динамометр служит для измерения сил сжатия и растяжения. Электронные динамометры используются для поверки стендов и испытательных машин. Применяют электронные динамометры для измерения тяговых усилий, создаваемых техникой. Ещё одно применение электронного динамометра — определение усилий, существующих в конструкциях, и деталях машин.

- Электронные динамометры представляют собой тензометрический датчик, соединенный кабелем с микропроцессорным пультом. Тензометрический датчик электронного динамометра деформируется под действием нагрузки. Это приводит к возникновению электрического сигнала разбаланса моста электронного динамометра. Полученный сигнал преобразуется в цифровую форму в пульте оператора, который представляет из себя микроконтроллер, полученный результат отображается в цифровом виде на дисплее.

- Пружинный динамометр

К основанию динамометра (под пружиной) прикрепляют полоску белой бумаги. Затем отмечают положение указателя при нерастянутой пружине — это будет нулевое деление (рис. а). Затем к крючку подвешивают груз массой 102 г. На этот груз действует сила тяжести 1 Н. Под действием груза пружина растягивается и указатель перемещается вниз. В положении равновесия сила тяжести, действующая на груз уравновешивается противоположно направленной силой упругости. Следовательно, растяжение пружины при этом будет соответствовать силе упругости, также равной 1 Н. Поэтому новое положение указателя отмечают на бумаге цифрой 1

Измерение силы (веса) с помощью динамометра

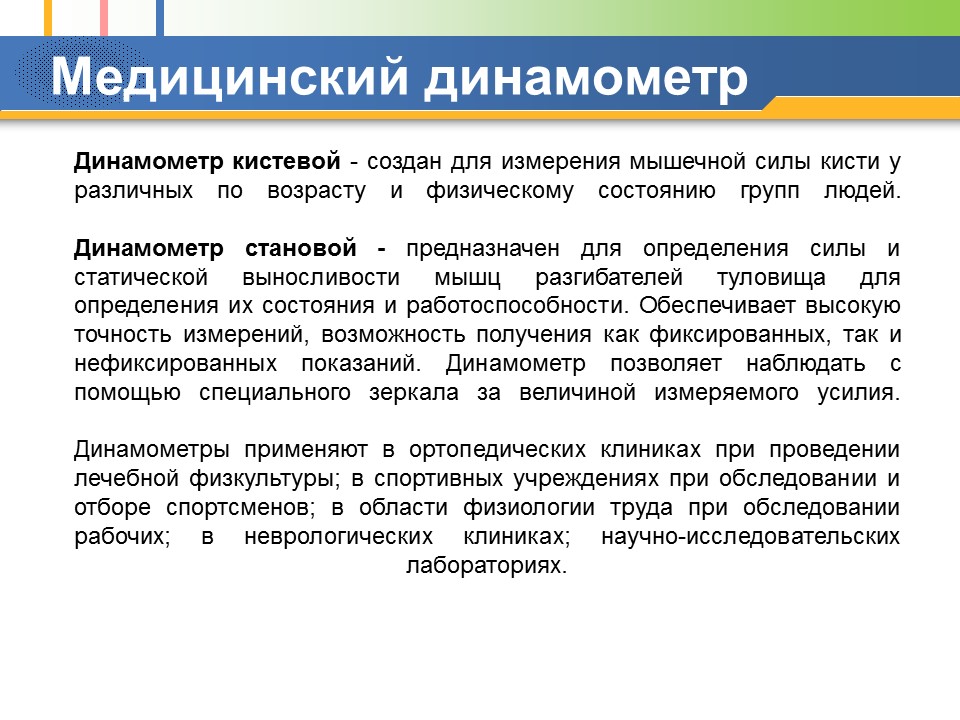

Медицинский динамометр

Ответьте на вопрос:

Какова цена деления шкалы динамометра, показанного на рисунке?

Определите силу тяжести
