Реферат: Связанные контура

Содержание

Введение.

Основные понятия.

Контур, эквивалентный связанным контурам. Вносимые сопротивления.

Резонансные характеристики системы двух связанных контуров.

Полоса пропускания системы двух связанных контуров.

Энергетические соотношения в связанных контурах.

Настройка системы двух связанных контуров.

Прохождение радиоимпульса через двухконтурную связанную систему

литература

Введение.

В радиотехнике широкое применение находят всевозможные колебательные контура. Основное назначение радиотехнических колебательных цепей - получение с их помощью частотной избирательности, т.е. выделения полезного сигнала и подавления всех остальных сигналов и помех. Ввиду того что с помощью одиночного колебательного контура нельзя получить высокую избирательность при широкой полосе пропускания, используют связанные контуры. В радиотехни­ке такие контуры применяются в основном как фильтры промежуточ­ной частоты (ФПЧ).

Основные понятия.

Два контура называются связанными, если колебания, происходя­щие в одном из них, захватывают другой контур. Связь между кон­турами может осуществляться через электрическое поле (благодаря емкости) или через магнитное поле (благодаря взаимоиндуктивности или индуктивности). На рис. 1 показаны три разновидности связи двух колебательных контуров: а) трансформаторная, когда связь между контурами осуществляется благодаря взаимоиндуктивности между катушками L1 и L2 ; б) автотрансформаторная , когда связь между контурами осуществляется непосредственно через индуктивность связи L1,2 ; в) емкостная , когда связь между контурами осуществляется через емкость связи С3. Наиболее часто в радиотехнике применяется трансформаторная связь, поэтому все дальнейшие выкладки проведем для этого вида связи.

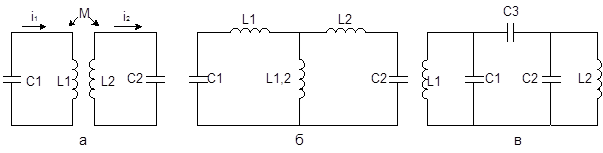

Рис. 1. Виды связи двух колебательных контуров

Предположим, что в первом контуре на рис.1, а протекает ток i1 , а второй контур разомкнут. Тогда отношение напряжения, индуцированного в катушке L2 , к напряжению в катушке L1 выразится коэффициентом

который называется степенью связи . Аналогично, если предположить разомкнутым первый контур, а источник э.д.с. подключить ко второму контуру, то при протекании в нем тока i2 получим

Коэффициент связи есть корень квадратный из произведения степеней связи . (1)

При трансформаторной связи . (2)

Если умножить числитель и знаменатель (2) на w, то получим общее выражение для коэффициента связи, пригодное и для других видов связи

(3)

где XM - сопротивление связи.

Контур, эквивалентный связанным контурам. Вносимые сопротивления.

Рассмотрим систему двух колебательных контуров с трансформаторной связью, в которой к первому контуру подключен источник э.д.с. e (t ) (рис. 2,а), а r1 и r2 - выделенные для анализа сопротивления потерь в контурах.

а

б

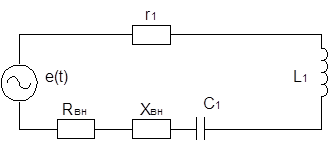

Рис.2. Система двух колебательных контуров с трансформаторной связью (а) и ее эквивалентная схема (б)

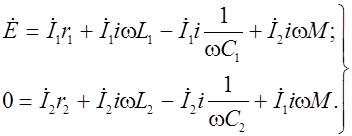

Запишем для каждого контура уравнения Кирхгофа

(4)

Считая э.д.с. синусоидальной и режим в цепи установившимся, можно воспользоваться символическим методом анализа. Тогда ; и (4) принимает вид

(5)

Обозначив реактивное сопротивление первого и второго контуров через X 1 и X 2 , (5) можно записать так:

(6)

Найдем из второго уравнения

(7)

Обозначив wМ = X СВ (сопротивление связи), (7) можно переписать так:

Подставив значение из (7) в первое уравнение системы (6)

Освободившись от мнимости в знаменателе, получим

или

так как .

Поделив в полученном выражении приложенную э.д.с. на ток запишем выражение для эквивалентного входного сопротивления системы двух связанных колебательных контуров

(8)

Модуль сопротивления Z равен

(9)

Анализ (8) показывает, что в результате связи первого контура со вторым в первый контур как бы вносятся два сопротивления: активное

и реактивное (10)

Таким образом, систему двух связанных колебательных конту­ров можно заменить одним эквивалентным контуром (рис. 2, б), в который вносится сопротивление

Суммарное активное сопротивление R = r 1 + R вн всегда положи­тельное, а знак суммарного реактивного сопротивления Х 1 вн определяется настройкой каждого из контуров в отдельности (знаки X 1 и Х 2 и, следовательно, Х вн зависят от частоты, на которую настроен каждый контур).

Резонансные характеристики системы двух связанных контуров.

Под амплитудно-частотными резонансными характеристиками си­стемы двух связанных контуров будем подразумевать зависимость амп­литуд токов первого и второго контуров от частоты. Считая, что оба контура настроены на одну и ту же частоту w0 выделим модули тока первого и второго контуров при наличии связи между ними.

Если записать в символической форме и то

(11)

где Модуль (11) есть

(12)

На основании (7), с учетом того что и имеем

(13)

где и . Запишем Модуль (13) с учетом (12) и (9)

Выражения (12) и (14) представляют собой уравнения резонансных характеристик для I 1 и I 2 соответственно в неявной относительно частоты форме. Таким образом, если построить зависимости модулей I 1 и I 2 от частоты, то это и будут амплитудно-частотные резонансные характеристики. При построении их будем исходить из двух случаев связи между контурами; слабой и сильной. Сначала займемся построе­нием I 1 (w). Как видно из (12), частотную зависимость I 1 определяет частотная зависимость Z (w), поскольку э. д. с. источника Е от частоты не зависит. Таким образом, построение сводится сначала к построению зависимости Z (w), а затем — зависимости I 1 (w) как частного от деления Е на Z .

Выразив модуль Z (w) через компоненты

построим попарно зависимости r 1 и r вн , Х 1 и Х вн от частоты, а Z найдем графически, как геометрическую сумму r 1 + R вн и Х 1 + Х вн . I 1 строим в соответствии с (12). Построение проводим при небольших расстройках относительно резонансной частоты. Получаемые зависи­мости при слабой связи между контурами имеют вид, показанный на рис. 3, а при сильной связи—на рис. 4.

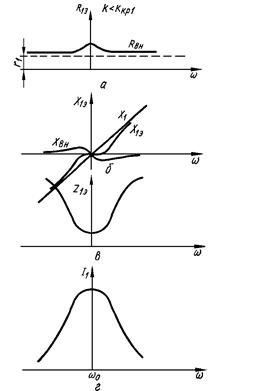

Рис. 3. Частотные зависимости входного сопротивления, его составляющих и тока I 1 системы двух связанных контуров при слабой связи между ними

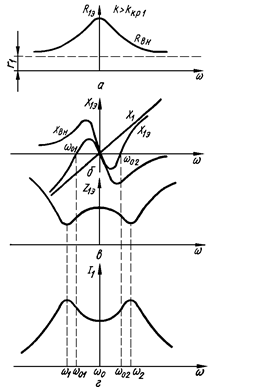

Рис. 4 . Частотные зависимости входного сопротивления, его составляющих и тока I 1 системы двух связанных контуров при сильной связи между ними


Как видно, при слабой связи между контурами вследствие малости Х ВН по сравнению с Х 1 кривая X (w) пересекает ось частот только в одной точке wо . При сильной связи между контурами вследствие значительной величины ХВН , которая на некоторых частотах превы­шает по абсолютной величине Х 1 , имея обратный знак, суммарная кри­вая Х (w) пересекает ось частот в трех точках: w01 , w0 и w02 . Други­ми словами, результирующее реактивное сопротивление системы равно нулю не только на частоте w0 , но и на частотах w01 и w02 , называемых частотами связи. Учитывая еще то обстоятельство, что при сильной связи между контурами сопротивления R ВН на частоте w0 и в близлежащей области большие, чем при слабой, понятен двугорбый харак­тер кривых Z (w) и I 1 (w) с максимумами на частотах w 1 и w 2 .

Очевидно, имеется граничная связь, превышение которой ведет к двугорбости амплитудно-частотной резонансной характеристики то­ка первичного контура. Такая связь называется первичной критиче­ской связью, а соответствующий ей коэффициент связи — первичным критическим коэффициентом связи (k кр1 ). Амплитудно-частотную ре­зонансную характеристику вторичного тока строим на основании по­лученных характеристик первичного тока и (14). Для того чтобы можно было сравнивать амплитудно-частотные резонансные характерис­тики первичного и вторичного токов, их надо строить на одном рисун­ке по отношению к резонансным значениям Z 2 , т.е. и. . Согласно (14) Таким образом , для построения амплитудно-частотных характеристик вторичного то­ка достаточно перемножить координаты кривых I 1 (w) / I 1p и r 2 /Z 2 (w)

Указанные построения для связи, меньше критической, выполне­ны на рис. 5, а, а для связи, больше критической,— на рис. 2. 19, б. Как видно из рис. 5, б, двугорбость кривой первичного тока выра­жена резче, причем горбы разнесены дальше, чем у кривой вторично­го тока. Очевидно, возможна такая связь между контурами системы, когда двугорбость первичного тока уже наступит, а вторичного — еще нет. Такая связь, превышение которой ведет к появлению двугорбости у резонансной амплитудно-частотной характеристики вторичного тока, называется вторичной критической связью, а соответствующий ей коэффициент связи -вторичным критическим коэффициентом связи (k кр2 ).

Рис. 5. Амплитудно-частотные характеристики вторичного тока системы двух связанных контуров при слабой (а) и сильной (б) связях между ними

Максимальные значения вторичного тока I 2 при связи, больше вторичной критической, наблюдаются на частотах связи w01 и w02 , при которых Х 1 =0. Для того чтобы найти условия возникновения частот связи и определить их значения, (11) и (13) нужно предста­вить в явной относительно частоты форме и исследовать (13) на экс­тремум, т. е. установить, при каких относительных расстройках (e) вторичный ток будет максимальным и минимальным. Чтобы полу­чить выражения для I 1 и I 2 в явной относительно частоты форме, пере­пишем (11), подставив вместо Z его значение из (8)

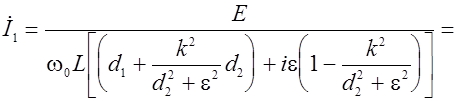

Считая, что контуры настроены в резонанс (w1 = w2 = w0 ), выне­сем за скобки в знаменателе w0 L и, подставив на основании (2) получим

(15)

где ,

. (16)

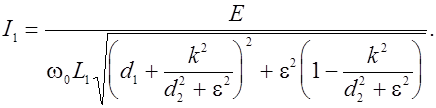

Модуль тока равен

(17)

Подставив в (7) вместо М. его значение из (2) и домножив числитель и знаменатель (7) на w0 L 2 , найдем,

(18)

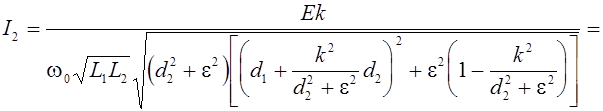

где . Выражения (13) и (18) — идентичны. Взяв модуль (18) и подставив значение модуля I 1 из (17), получим

(19)

Если частота питающего генератора равна резонансной частоте контуров, т. е. wг = w0 (e = 0), то (19) упрощается

В относительных единицах выражение, описывающее резонансную кривую для тока I 2 , имеет вид

(20)

Выражения (17) и (19) соответствуют (12) и (14) и описывают амплитудно-резонансные характеристики токов I 1 и I 2 в явной относи­тельно частоты (расстройки e) форме.

Исследуем (19) на экстремум, для чего продифференцируем (19) по e и приравняем производную нулю, т. е. dI 2 /d e = 0. В результате получим . Данное уравнение имеет три корня:

(21)

При d 1 = d 2 получаем

(22)

Если первый корень (e1 ) действителен при любых соотношениях между k и d, то второй и третий корни (e2 и e3 ) имеют смысл только при k > d. При k <d подкоренное выражение будет мнимым и физи­ческого смысла не имеет. В этом случае физический смысл имеет только первый корень (e1 ), что говорит об одногорбости резонансной характеристики для I 2 . При k > d физический смысл имеют все три корня, что говорит о двугорбом характере резонансной характерис­тики для тока I 2 . Очевидно, вторичный критический коэффициент связи, лежащий на границе перехода от одногорбой кривой к двугор­бой, на основании (21) получается тогда, когда корни (21) обращаются в нуль: При d 1 = d 2 имеем:

k кр2 = d. (23)

Чтобы получить выражения для частот связи при k > k кр2 , в (22) надо подставить значение e = а /Q = 1 — w0 2 /w2 . Тогда

(24)

Именно на частотах w01 и w02 выполняется условие резонанса, бла­годаря чему ток /а достигает максимума (рис. 5, б).

Третья резонансная частота получается из условия e1 =0, или e1 =1- w0 2 /w2 =0; отсюда w = w0 . При k > k кр2 на частоте w0 ре­зонансная характеристика тока I 2 имеет впадину. При k < k кр2 , ког­да физический смысл имеет только первый корень , системе связан­ных контуров свойственна лишь одна резонансная частота w0 на которой наблюдается максимум тока I 2 (рис.5, а). Наличие одной резонансной частоты при k <kкр и появление частот связи при k >kкр хорошо иллюстрирует рис. 6.

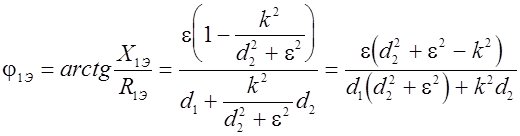

Фазово-частотные резонансные характеристики системы двух свя­занных контуров представляют собой частотную зависимость фазово­го сдвига между токами и приложенной к системе э. д. с. Е. Как следует из (11), сдвиг фазы между током и э. д. с. Е зависит от угла -j , значение которого определяется (16). Сдвиг фазы между током и э. д. с. Е зависит от угла [см. (18) ] и от­личается от сдвига фазы между током и э.д.с. Е углом . Фазово-частотные характеристики системы двух связанных контуров изображены на рис. 7.

Полоса пропускания системы двух связанных контуров.

В одиночном контуре относительная рас­стройка e = 2Dw/wо = 1/Q = d. Полоса пропускания системы может быть как меньше полосы пропускания одиночного контура (при k < k кр ), так и больше ее (при k ³ k кр ). Самой широкой полосой про­пускания системы двух связанных контуров будет такая, в пределах которой провал амплитудно-частотной резонансной характеристики системы лежит на уровне 1/ от максимального значения; при этом e=2Dw/w0 » 3.1d а коэффициент связи, обеспечивающий данную полосу, k =2.41d . Как видно, при этом полоса пропускания системы двух связанных контуров в три раза шире полосы пропускания одиноч­ного колебательного контура. При критической связи (k = k кр = d ), обеспечивающей наибольшее приближение резонансной характерис­тики в пределах полосы пропускания к прямоугольнику, e= 1,41d .

Рис. 6. Зависимость резонансной частоты системы двух колебательных контуров от коэффициента связи

Рис. 7. Фазово-частотные характеристи­ки системы двух связанных контуров при различных коэффициентах связи

Энергетические соотношения в связанных контурах.

Рассмотрим, как распределяется мощность между связанными контурами в зави­симости от степени их связи. При этом анализировать будем типичный для практики случаи, когда каждый из контуров в отдельности на­строен в резонанс на частоту генератора w0 (т. е. Х 1 = 0, Х2 = 0) и лишь потом подбирается связь между ними. Так как обычно выходным является второй контур и с ним связаны последующие каскады при­емного устройства, то задача состоит в передаче максимальной энергии во второй контур.

Для оценки эффективности передачи энергии во второй контур введем понятие к.п.д. системы двух связанных контуров как отноше­ние мощности, выделяемой во втором контуре, к суммарной мощно­сти в первом и втором контурах, т. е.

(25)

где и Подставив в (25) значения мощностей Р 1 и Р 2 получим Ток I 2 заменим его значением из (13) при Х 2 = 0, т.е. I 2 =I 1 X св /r 2 . Тогда

Из (10) следует, что X св /r 2 =R вн при Х 2 = 0. Таким образом,

(26)

Из курса электротехники известно, что максимальная мощность отдается в нагрузку тогда, когда внутреннее сопротивление генера­тора равно сопротивлению нагрузки. Для случая связанных контуров это равносильно равенству r 1 =R вн с точки зрения передачи максимальной энергии во второй контур из первого. При этом, как видно из (26), h=0.5, т. е. половина мощности теряется в первом контуре.

Настройка системы двух связанных контуров.

При желании пере­дать во второй контур максимальную энергию, обеспечивающую и максимальны ток в нем, прибегают к настройке системы связанных кон­туров. Для того чтобы получить самый большой ток во втором контуре, необ­ходимо выполнить два условия: с одной стороны, обеспечить равенство Х =0, а с другой, -r 1 =R вн Первое условие может быть выполнено двумя способами: 1) настройкой системы (при наличии определенной связи между контурами) на частоту генератора из­менением параметров только одного из контуров; 2) настройкой на частоту генератора сначала первого контура при разомкнутом втором, а затем подключением и настройкой второго контура при достаточно слабой связи между контурами, чтобы осла­бить взаимное влияние.

Первый способ настройки называют методом частного резонанса, причем в зависимости от того, параметры первого или второго кон­тура участвуют в настройке, достигается соответственно первый или второй частный резонанс. При частном резонансе хотя и получается максимум тока во втором контуре, но этот максимум не является са­мым большим, так как при обеспечении равенства Х = 0 еще не вы­полняется условие r1 =Rвн которое достигается соответствующим подбором связи между контурами. Связь, обеспечивающую макси­мальную мощность (ток) во втором контуре, называют оптимальной. Подбор ее производится постепенно с последующей подстройкой кон­тура после очередной установки связи, так как при каждом изменении связи нарушается условие Х = 0 за счет изменения Х вн . Если до изменения связи система была настроена в резонанс изменением па­раметров первого контура (первый частный резонанс), то после каж­дого очередного изменения связи необходимо подстраивать систему в резонанс изменением параметров первого контура, чтобы все время выполнялось условие Х = Х + Х вн = 0.

Таким образом, при таком постепенном подборе связи с последую­щей подстройкой контуров может быть достигнута оптимальная связь, обеспечивающая самый большой максимум тока во втором контуре. Данный способ настройки носит название метода сложного резонанса. Проанализируем его математически.

Если обратиться к выражению для тока во втором контуре [см (14)], то при достижении, например, первого частного резонанса оно примет вид:

Далее положив, что при изменении связи (Хсв) условие Х = 0 все время поддерживается неизменным подстройкой параметров пер­вого контура, найдем оптимальное сопротивление связи (Хсв.опт ), обеспечивающее самый большой максимум тока во втором контуре (I 2махмах ). Для этого необходимо взять производную токов I 2мах по

Х св и приравнять ее нулю

откуда , или , где .

Таким образом, подтверждено, что при оптимальной связи r 1 =R вн , причем

(27)

Подставив значение Х св.опт в выражение для тока I 2mах , можно найти самый большой максимум тока во втором контуре

(28)

Однако на практике используют так называемый метод полного резонанса, при котором сначала достигается равенство Х = 0 по опи­санному второму способу настройки, когда каждый контур системы настраивается в резонанс независимо от другого. Затем подбирается оптимальная связь между контурами по самому большому току во втором контуре (I2max max ). В случае полного резонанса при измене­нии связи между контурами подстройка их для выполнения условия

Х = Х 1 -Х 2 /Z 2 =0 нужна, так как ввиду того что Х 1 = Х 2 = 0, это условие выполняется при любой связи.

Обратимся в случае полного резонанса к выражению для тока во втором контуре (14) и исследуем его на экстремум, т. е. определим оптимальную связь, обеспечивающую I 2max max , как это было сделано при сложном резонансе. С учетом того, что Х 1 = Х 2 = 0, (14) принимает вид

Взяв производную тока I 2max по Х св

и приравняв ее к нулю, найдем

или

где

Таким образом, в случае полного резонанса также подтверждено, что при оптимальной связи r 1 =R вн , причем При подстановке этого значения в выражение для I 2max получаем Как видно из сравнения последнего выражения с (28), значение самого большого тока во втором контуре при сложном и полном резонансах одинаковое, но в случае сложного резонанса оно до­стигается при большем значении Х св.опт , т.е. при большей связи между контурами.

Прохождение радиоимпульса через двухконтурную связанную систему

Для анализа возьмем импульс с прямоугольной огибающей. Частота заполнения не модулирована и равна w0 . Амплитуда импульса равна 1в, а Q0 =0.

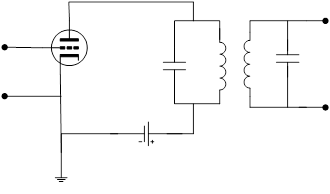

В качестве двухконтурной избирательной системы рассматривается полосовой усилитель схематически изображенный на рис. 8. Контуры идентичны, резонансные частоты контуров wр1 =wр2 =wр =w0 . Таким бразом, в данном случае Dw = 0.

Рис. 8.

Передаточная функция такого усилителя

(29)

где

Заменяя i W на Р, получаем

(30)

Обратимся к опредилению сигнала на выходе системы. Сначала рассмотрим явления на фронте импульса. При этом задача сводится к включению гармонической э.д.с. в момент t = 0. Подставив в общее выражение спектральную плотность SA (p) по формуле и коэффициент передачи К 1(p) по формуле (30), получим

Полюсы подынтегральной функции

Определяя вычеты, получим следующее окончательное выражение для комплексной огибающей выходного сигнала (угол Q0 принят равным нулю)

(31)

Вчастном случае ‘критической связи’ (kQ = 1) получаем

(32)

Множитель ei p /2 учитывет сдвиг фазы выходного напряжения на 900 относительно входного сигнала.

График изображен на рис. 9 (участок от t = 0 до t = T ).

Рис. 9.

Рассмотрим теперь явления в цепи в конце импульса, начиная с момента t = T , где T – длительность импульса. Ясно, что после прекращения действия внешней силы в системе может существовать только свободное колебание. Структура этого колебания легко может быть выявлена, если прекращение импульса рассматривать как результат включения в момент t = T новой э.д.с., компенсирующей э.д.с. сигнала. Для этой компенсируещей э.д.с. решение имеет такой же вид, как и (31), но отличается только знаком, который должен быть обратным знаку правой части выражения (31), и сдвигом начала отсчета времени из нуля в точку t = T .

Так как к моменту t = T затухающую часть выражения (31) можно считать равной нулю, то комплексная огибающая результирующего сигнала на выходе для t > T должна иметь вид

Построенный по этой формуле график для kQ =1 изображен на рис. 9 (участок t > T ).

литература

1. Гоноровский И.С. Радиотехнические цепи и сигналы. - М.: Советское радио, 1971.

2. Комлик В.В. Радиотехника и измерения. Изд-во ‘Вища школа’, Киев, 1978.

3. Мегла Г. Техника дециметровых волн. - М.: Советское радио, 1958.

4. Григорьев А.Д. Электродинамика и техника СВЧ. - М.: Высшая школа, 1990.

5. Гинзтон Э.Л. Измерения на сантиметровых волнах. Изд-во иностранной литературы, Москва 1960.

6. Будурис Ж., Шеневье П. Цепи сверхвысоких частот. - М.: Советское радио, 1979.
